Type de produit	Plaque de cuisson électrique encastrable
Marque	SAUTER
Modèle	STE 604 WF1
Nombre de foyers	4
Type de foyers	Électriques radiants
Dimensions (L x P x H)	580 x 510 x 42 mm
Alimentation électrique	220-240 V / 50-60 Hz
Puissance maximale par foyer	Jusqu'à 2000 W (foyer avant gauche)
Nombre de positions de chauffe	6 (0 à 6, dont arrêt)
Contrôle	Commandes rotatives
Matériau de la surface	Acier inoxydable ou émail
Entretien et nettoyage	Eau savonneuse pour émail ; produits adaptés pour inox, séchage doux
Sécurité	Arrêt automatique non spécifié ; débrancher avant nettoyage
Installation	Encastrable, nécessite découpe (490 x 560 mm), joint d'étanchéité fourni
Câble d'alimentation	Fourni, support 120 °C, remplacement par professionnel
Poids	Non spécifié
Pièces détachées et réparabilité	Service technique agréé uniquement pour réparation

FOIRE AUX QUESTIONS - STE 604 WF1 SAUTER

Comment utiliser les foyers électriques de la plaque SAUTER STE 604 WF1 ?

Tournez la commande rotative correspondant au foyer souhaité sur la position désirée (0 à 6). La puissance augmente avec le numéro. Consultez le tableau des puissances dans la notice pour adapter la cuisson.

Quels types de récipients utiliser sur cette plaque ?

Utilisez des récipients à fond plat et sec, dont le diamètre est égal ou supérieur à celui du foyer. Ne faites jamais fonctionner un foyer sans récipient.

Comment nettoyer la plaque en acier inoxydable ?

Utilisez des produits spécifiques pour inox du commerce. Après lavage, rincez et séchez avec un chiffon doux. Évitez les éponges abrasives.

Comment nettoyer la plaque émaillée ?

Nettoyez à l'eau savonneuse avec un chiffon doux. Évitez tout produit abrasif. Essuyez rapidement les taches de vinaigre, citron ou substances acides.

Quelles sont les dimensions d'encastrement nécessaires ?

Découpez un orifice de 490 x 560 mm dans le plan de travail. La profondeur minimale du meuble est de 100 mm. Prévoyez une étagère 'A' pour empêcher l'accès par le dessous.

Comment installer le joint d'étanchéité ?

Placez la plaque à l'envers, retirez le ruban adhésif et collez le joint d'étanchéité sur tout le pourtour. Encastrez ensuite la plaque en appuyant fortement pour assurer l'étanchéité.

Quel type de raccordement électrique est requis ?

Branchez sur une prise conforme à la norme CEE 7 ou via un interrupteur omnipolaire avec distance d'ouverture des contacts d'au moins 3 mm. Pour 220-240 V, le câble fourni convient.

Que faire en cas de panne ou de dysfonctionnement ?

Seul le Service Technique Agréé SAUTER est autorisé à réparer la plaque. Toute intervention non agréée annule la garantie.

Comment entretenir les foyers électriques ?

Débranchez l'appareil avant nettoyage. Nettoyez les foyers à l'eau et au savon, puis chauffez-les légèrement et frottez avec du papier journal pour enlever les résidus.

Puis-je utiliser des adaptateurs ou rallonges électriques ?

Non, branchez la plaque directement sur une prise dédiée. L'utilisation d'adaptateurs ou rallonges est déconseillée pour des raisons de sécurité.

MODE D'EMPLOI STE 604 WF1 SAUTER

Nous travaillons en faveur de l'Environnement. C'est pour ça, que nos emballages:

• Sont 100% recyclables.
• Ont la moindre quantité de pièces et du matériel pour rendre plus facile leur recyclage.

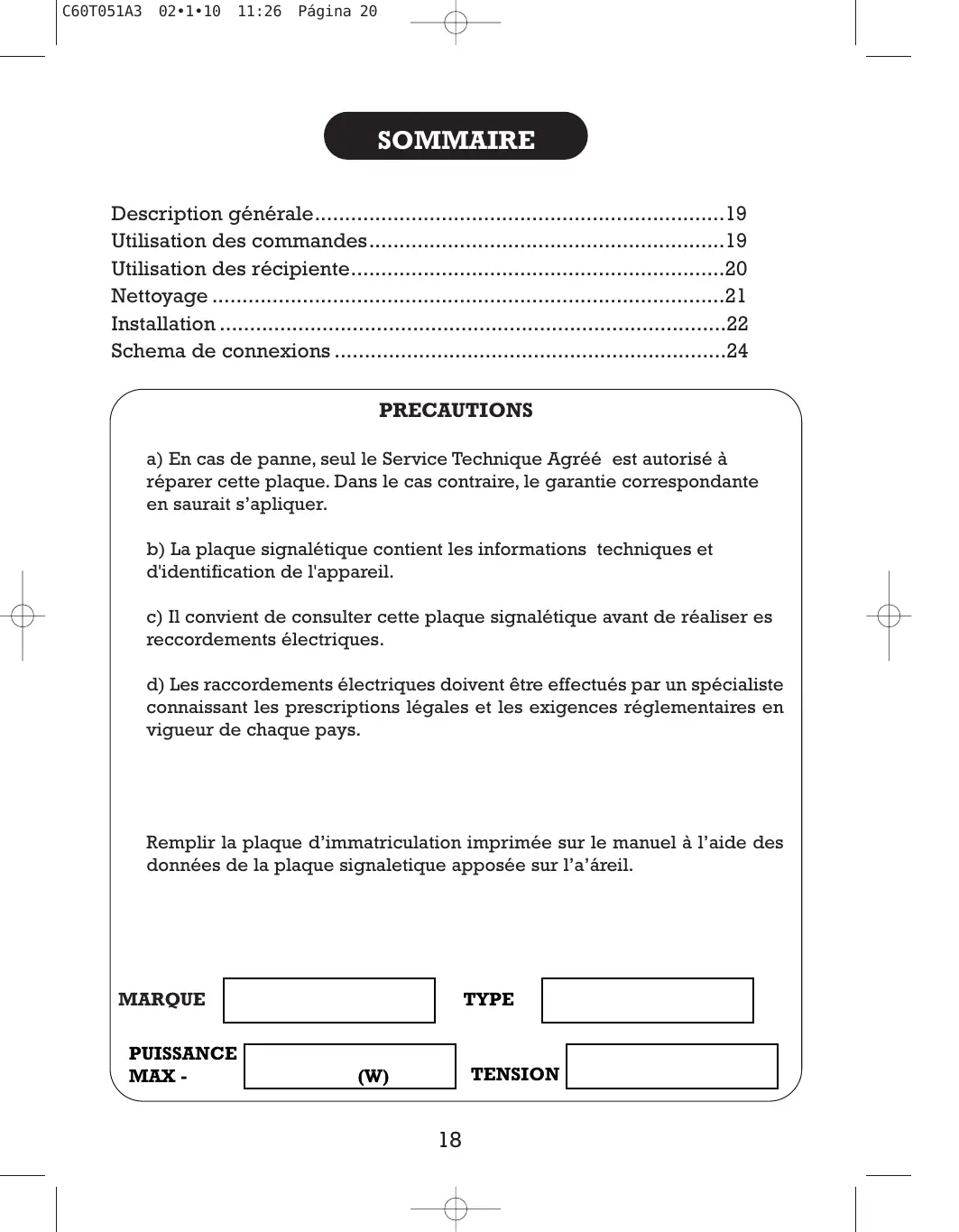

Description générale....19

Utilisation des commandes....19

Utilisation des récipiente....20

Nettoyage 21

Installation 22

Schema de connexions ......24

PRECAUTIONS

a) En cas de panne, seul le Service Technique Agréé est autorisé à réparer cette plaque. Dans le cas contraire, le garantie correspondante en saurait s'apliquer.
b) La plaque signalétique contient les informations techniques et d'identification de l'appareil.
c) Il convient de consulter cette plaque signalétique avant de réaliser es reccordements électriques.
d) Les raccordements électriques doivent être effectués par un spécialiste connaissant les prescriptions légales et les exigences réglementaires en vigueur de chaque pays.

Remplir la plaque d'immatriculation imprimée sur le manuel à l'aide des données de la plaque signaletique apposée sur l'a'áreil.

MARQUE

TYPE

PUISSANCE MAX -

TENSION

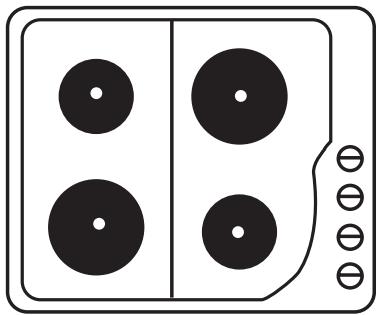

DESCRIPTION GÉNÉRALE

4 FOYERS ELECTRIQUE

Foyer Normal

1,5kW - 1kW

2kW

Assurez-vous que la commande que vous allez actionner correspond bien au foyer que vous voulez utiliser.

FOYERS ÉLECTRIQUES

Les plaques électriques ont 6 positions avec des différentes puissances de chauffage. Vous pouvez trouver ci-dessous le tableau 1 avec un guide de ces puissances.

Pour la mettre en marche, tournez la commande à gauche ou à droite, comme vous désirez.

0 1 2 3 4 5 6

TABLE 1

0	MINIMUM		3	4	MÁXIMUM
	1	2			5	6
ARRÊTÉ	DOUX		MOYEN		FORT
	Garder au chaud		Cuire ou rôtir viandes, blanches, poissons, charcuterie.		Cuire et rôtir viandes rouges hachées, omelettes
	Préparer des sauces des crèmes		Bouillir des pommes de terre, légumes, soupes		Frire des pommes de terre poissons, cuire de pâtes.
			Préparer des sauces		Porter en ébullition des quantités relativement grandes d'eau
1000 W. Normal	100 W	165 W	250 W	300 W	750 W	1000 W
1500 W. p. rouge	135 W	165 W	250 W	500 W	750 W	1500 W
2000 W. p. rouge	175 W	220 W	300 W	850 W	1150 W	2000 W

RÉCIPIENTS UTILISABLES

FOYERS ÉLECTRIQUES

Veillez à ce que le diamètre du récipient soit égal ou supérieur à celui-ci du foyer que vous allez utiliser.

Le foyer ne doit pas fonctionner sans récipient.

La base du récipient doit être plate et séche.

IMPORTANT Débranchez l'appareil du réseau électrique avant de procéder.

Si votre plaque est en acier inoxydable, servez-vous des produits adéquats se trouvant dans le commerce. Après l'avoir lavé, rincez la plaque et séchez la avec un chiffon doux.

Si votre plaque est émaillée, nettoyez-la à l'eau savonnese. Evitez toujours l'usage de tout produit ou éponge abrasifs. Nettoyez le plus vite possible toutes les taches de vinaigre, citron et substances acides en général.

EAU SAVONNEUSE

METAL POUDRE

Nettoyez le plus vite possible les foyers électriques à l'eau et au savon. Ensuite, chauffez légèremente le foyer et frottez-le avec du papier journal.

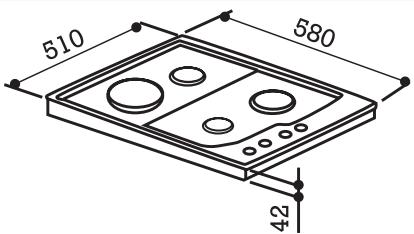

Avant d'installer la table à cuisson, veillez à examiner les mesures des appareils et du niche d'encastrement.

510 580 42

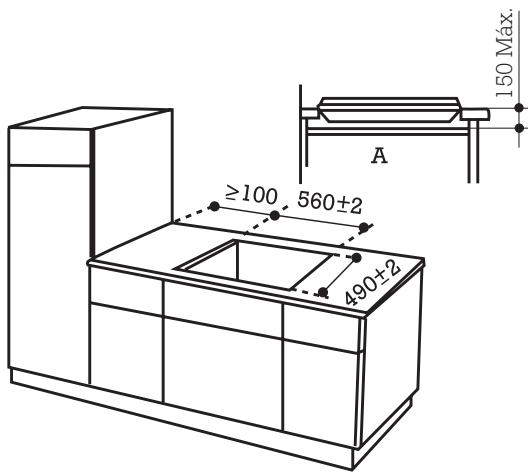

Découpez un orifice sur le plan du meuble, en suivant les instructions.

Appareil du type "X" en matière d'indice de protection contre les incendies.

REMARQUE

Le meuble doit être fourni avec l'étagère "A" pour qu'il n'y soit pas possible l'access à la tables à cuisson par l'intérieur du meuble, tenant compte la température qu'elle atteint. L'étagère doit être placé après que la table à cuisson soit fixée au meuble.

≥100 560±2 490±2 A 150 Máx.

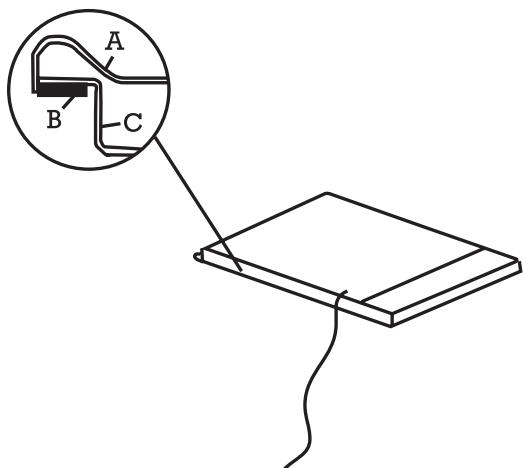

Possez la plaque à l'envers sur une table, retirez le ruban adhésif et collez le joint d'étanchéité sur tout le pourtour de la la table à cuisson.

A: Table du travail.

B: Joint.

C: Couvercle inférieure.

A B C

Installez ensuite la la table à cuisson dans le logement pratiqué à cet effet dans le meuble, et appuyez fortement pour assurer la parfaite étanchéité du joint.

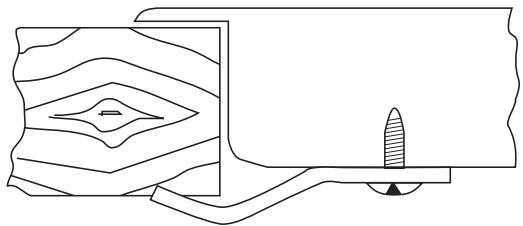

Fixez les 4 supports de la plaque par la partie inférieure aux 4 coins de l'orifice. (Les supports et écrous sont dans le sachet des accessoires).

La plaque est fournie avec un câble d'alimentation.

Si le cable d'alimentation est endommage, il doit être remplacé par le constructeur, le service après-vente ou le personnel agréée afin d'éviter tout danger.

Si localment, le type de connexion ou la plâque doit être installée est différent de (220...240Vca), retirer le câble et effectuer la connexion conformément aux tableaux cijoints. (Le câble doit supporter des températures de 120°C).

La plaque doit être branchée sur le secteur à l'aide d'une prise de courant conforme à la publication CEE 7 ou d'un dispositif interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Puissance total

Cet appareil respecte les directives européennes 73/23/CEE et 89/336/CEE
