Producttype	DVD-brander speler (DVD±R/RW, CD-R/RW)
Merk	PIONEER
Model	DVR-S606
Afmetingen (L x H x D)	167 x 56,2 x 272,8 mm
Gewicht	2,1 kg
Voeding	Netadapter 100-240 V, 50/60 Hz ; uitgang +12 V/1,5 A en +5 V/1,5 A
Stroomverbruik	DVD-ROM lezen : 24-37 W ; Stand-by : 8-17 W
Interfaces	USB 2.0 (4 pins) ; IEEE 1394a (2 poorten, 6 pins)
Buffergeheugen	2 MB
Schrijfsnelheden	DVD-R : 1x/2x ; DVD-R hoge snelheid : 1x/2x/4x ; DVD-RW : 1x ; DVD-RW hoge snelheid : 1x/2x ; DVD+R : 2,4x ; DVD+R hoge snelheid : 2,4x/4x ; DVD+RW : 2,4x ; CD-R : 4x/8x/12x/16x ; CD-RW : 4x ; CD-RW hoge snelheid : 4x/10x
Maximale leessnelheden	DVD-ROM enkele laag : 12x ; DVD-ROM dubbele laag : 8x ; DVD±R/RW : 6x ; CD-ROM/CD-R/CD-RW : 32x ; CD audio/video : 10x
Ondersteunde schijfformaten	DVD enkele/dubbele laag, DVD-R/RW, DVD+R/RW, CD-R/RW, CD-ROM, CD audio, CD video, CD-Extra, CD Photo
Bedrijfstemperatuur	+5°C tot +35°C
Bedrijfsvochtigheid	5% tot 85% (zonder condensatie)
Oriëntatie	Horizontaal of verticaal (met meegeleverde standaard)
Reiniging	Voor reiniging stekker uittrekken ; gebruik een vochtige doek ; gebruik geen vloeibare of spuitbussen
Veiligheid	Niet de behuizing openen (risico op elektrische schok) ; laserdiode klasse 1 ; niet blootstellen aan vocht of regen ; uitsluitend de meegeleverde netadapter gebruiken
Meegeleverde accessoires	Netadapter, USB-kabel (1 m), IEEE 1394-kabel (2 x 1,5 m), verticale standaard (2), handmatige uitwerppin, handleiding
Besturingssysteemcompatibiliteit	Windows 98SE, Windows 2000, Windows Me, Windows XP

Veelgestelde vragen - DVR-S606 PIONEER

Welke soorten schijven kan ik gebruiken met de Pioneer DVR-S606?

U kunt DVD±R/RW-schijven (enkele en dubbele laag, 12 cm en 8 cm), CD-R/RW, CD-ROM, CD audio en CD video gebruiken. Houd er rekening mee dat 8 cm-schijven niet in verticale oriëntatie kunnen worden gelezen.

Hoe installeer ik de speler op mijn computer?

1. Sluit de netadapter aan op de speler en een stopcontact. 2. Zet de speler aan. 3. Zet de computer aan. 4. Verbind de speler met de computer via de meegeleverde USB- of IEEE 1394-kabel. 5. Het besturingssysteem zou het apparaat moeten detecteren. Installeer indien nodig de stuurprogramma's van de cd met software.

Waarom herkent mijn computer de speler niet?

Controleer eerst de aansluitingen van de USB/IEEE 1394-kabels en de voeding. Zorg dat de speler is ingeschakeld (stroomindicator brandt). Controleer of uw besturingssysteem compatibel is (Windows 98SE, 2000, Me, XP). Als het probleem aanhoudt, probeer dan een andere kabel of poort, of raadpleeg het apparaatbeheer.

Hoe werp ik een schijf handmatig uit?

Als de lade niet opent met de uitwerptoets, gebruik dan de meegeleverde handmatige uitwerppin. Steek deze in het geforceerde uitwerpgaatje aan de voorkant van de speler en duw stevig. De lade zal 5 tot 10 mm uitkomen, waarna u deze met de hand kunt openen. Zorg ervoor dat de schijf is gestopt met draaien voordat u dit doet.

Kan ik de speler in verticale positie gebruiken?

Ja, de speler kan in verticale oriëntatie worden gebruikt. Gebruik de meegeleverde verticale standaards voor stabiliteit. 8 cm-schijven kunnen echter niet in deze positie worden gelezen.

Wat is het stroomverbruik van de speler?

Bij het lezen van een dvd-rom ligt het verbruik tussen 24 W (100 V) en 37 W (240 V). In de stand-bymodus is het 8 W (100 V) tot 17 W (240 V).

Hoe reinig ik de speler?

Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt. Gebruik een vochtige doek (geen vloeibare of spuitbussen). Voor het reinigen van schijven gebruikt u een zachte doek en veegt u van binnen naar buiten. Gebruik nooit schoonmaakmiddelen voor schijven of antistatische middelen.

Wat te doen als de schijf niet wordt herkend of als er schrijffouten optreden?

Controleer of de schijf compatibel is (aanbevolen type), correct is geplaatst (label naar boven) en niet vuil of bekrast is. Zorg ervoor dat de juiste brandsoftware is geïnstalleerd en dat er voldoende vrije ruimte is. Bij het branden: controleer of de schijf niet is gefinaliseerd en of de gekozen snelheid compatibel is. Bij condensatie de speler 1 tot 2 uur laten acclimatiseren.

Kan de speler commerciële dvd's uit alle regio's lezen?

De regiocode van de speler kan maximaal 5 keer worden gewijzigd (inclusief de eerste instelling). De 5e wijziging is definitief. Dvd's zonder regiocode kunnen zonder beperkingen worden afgespeeld. Voor dvd's met regiocode moet de speler op de overeenkomstige regio worden ingesteld.

Wat zijn de belangrijke veiligheidsmaatregelen?

Open de behuizing niet: deze bevat een laserdiode van klasse 1 en gevaarlijke spanningen. Stel het apparaat niet bloot aan vocht, regen of waterbronnen. Gebruik uitsluitend de meegeleverde netadapter. Blokkeer de ventilatieopeningen niet. Bij storing de stekker uittrekken en contact opnemen met bevoegd personeel.

GEBRUIKSAANWIJZING DVR-S606 PIONEER

De Lichtfach met pijpuntssymbol in een gelikljinde hriekoe is bedoeldom de aandacht van de gebruikers te trekken op een net gesieledere "gevaarlijke spanning" in het toested, welke voldoende kan+zij om bij aanracking een elektrische shock te voorzaeken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EN ELEKTRISCH SPECTE K VOERMOEN, DEKSEL (OF RUGI NIET VERWUDEREN, AAN DE BINNERNZIJDE BEVINDEN ZICH GEG ELEMENTEN DIE DOOR DE GEBRIUKER KUNNEN BEDIEND WORDEN, ENKEL DOOR GEKWAFLICEERD PERSONNEL ET BEDIEREN.

Het Urotrepenen in een gelijzijde diehroe hocke is bedoed om de aandacht van de gebrukter te trekken op de aanweizgheid van belangnijkie bediendien. en onderhoudsinstructures in die handleiding by dit toestert.

H002ADu

IMPORTANTE

Dit produkt voldoet aan de laagspanningsrichtlijn (73/23/EEC),de EMC-richtligten (89/336/EEC en 92/ 31/EEC) en de CE-markeringsrichtlijn (93/68/EEC).

FOR DENMARK

Dit product bevat een laser-diode van een hogere orde als 1. Om veiligeidsredenen mogen geen panelen worden verwijderd of de ombouv van het apparat op andere wijze worden geopend. Laat alle reparations over aan bevoedgvakpersoneel.

Op het apparataa is het volgende waarschuwingslabel aangebracht. Plaats: Onderkant van het apparataa

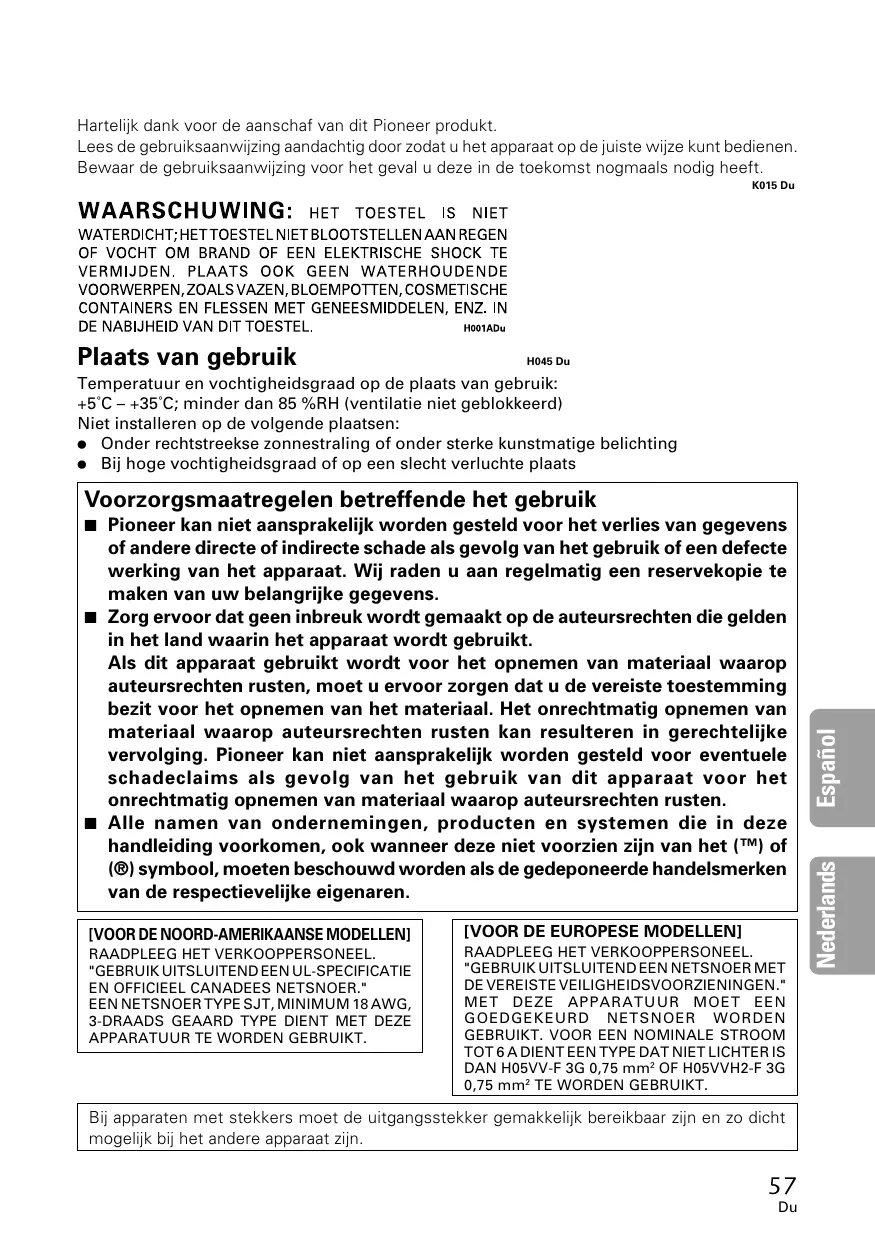

Hartelijk dank voor de aanschaf van dit Pioneer produit.

Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze kunt bedieren.

Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig hebft.

K015 Du

WAARSCHUWING: HET TOESTEL IS NIET

WATERDICH; HETTOESTEL NIET BLOODSTELLEN AAN REGEN OF VOCHT OM BRAND OF EEN ELEKTRISCHE SHOCK TE VERMIJDEN. PLAATS OOK GEEN WATERHOUDENDE VOORWERPEN, ZOALS VAZEN, BIOEMPOTTEN, COSMETISCHE CONTAINERS EN FLESSEN MET GENEESEMIDDELEN, ENZ. IN DE NABIJHEID VAN DIT TOESTEL. H001ADu

Plaats van gebruik

H045 Du

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5°C - +35°C; minder dan 85%RH (ventilatie niet geblokkeerd)

Niet installereren op de volgendeplaatsen:

• Onderrechtstreekse zonnestraling of onder sterke kunstmatte belichting
  Bij hoge vochtigheidsgraad of op een slecht verluchte plaats

Voorzorgsmaatregelen betreffende het gebruik

■ Pioneer kan nicht aansprakelijk worden gesteld voor het verlies van gevevens of andere directe of indirecte schade als gezolg van het gebruik of een defecte werkking van het apparaat. Wij raden u aan regelmatig een reservekopie te makeen van uw belangrijke gevevens.
■ Zorg ervoor dat geen inbreuk worden gemaakt op de auteursrechten die gelden in het land waarin het apparaat worden gebruikt.

Als dit apparaat gebruikt worden voor het opnemen van materiaal waarop autoursrechten rusten, moet u ervoor zorgen dat u de vereiste toestemming bezit voor het opnemen van het materiaal. Het onrechtmatig opnemen van materiaal waarop autoursrechten rusten kan resulteren in gerechtelijk verwolging. Pioneer kan Niet aansprakelijk worden gesteld voor eventuele schadeclaims als gevolg van het gebruik van dit apparaat voor het onrechtmatig opnemen van materiaal waarop autoursrechten rusten.

Alle namen van ondernemingen, producten en systemen die in deze handledige voorkomen, ook wanner deze Niet voorzien zijn van het (^TM) of (®) symbol,要去en beschouwd worden als de gedeponeerde handelsmerken van de respectievelijke eigenaren.

[VOOR DE NOORD-AMERIKAANSE MODELLEN]

RAADPLEEG HET VERKOOPPERSONEL. "GEBRUK UITSLUITEEN UL-SPECIFICATIONS EN OFFICIEL CANADEES NETSNOER." EEN NETSNOER TYPE SJT, MINIMUM 18AWG, 3-DRAADS GEARD TYPE DIENT MET DEZE APPARATUUR TE WORDEN GEBRUKT.

[VOOR DE EUROPESE MODELLEN]

RAADPLEEG HET VERKOOPPERSONEEL. "GEBRUK UITSLUITENDEN NETSNOER MET DE VEREISE VEILIGHEIDSVoorZIENINGEN." MET DEZE APPARATUUR MOET EEN GOEDGEKEURD NETSNOER WORDEN GEBRUKIT. VOOR EEN NOMINALE STROOM TOT 6 ADIENT EENTYPE DAT NIET LICHTER IS DAN H05VV-F 3G 0,75 mm² OF H05VVH2-F 3G 0,75 mm² TE WORDEN GEBRUKIT.

Bij apparaten met stekkers moet de uitgangsstekker gemakkelijk bereikbaar zich en zo zich mogelijk bij het andere apparaat zich.

1. LEES DE GEBRUKSAANWIJZING – Lees alle veiligheids- en bedieningsinstrumenties voordat u het apparaat in gebruik neemt.
2. BEWAAR DE GEBRUIKSAANWIJZING - Bewaar de gebruiksaanwijzing op een veilige plaats voor het geval u deze in de toekomst nogmaals nodig hebt.
3. NEEM ALLE WAARSCHUWINGEN IN Acht - Neem alle waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.
4. VOLG ALLE INSTRUCTIES OP - Alle bedieningsinstructies要去en nauwkeurig worden opgevolgd.
5. REINIGEN - Trek de stekker van het netsnoeruit het stopcontact voordat u begint met schoonmaken. Gebruik geen vloeibare reinigingsmiddelen of sprays. Reinig het apparaatuitsluitend met een vochtige doek.
6. WATER EN VOCHT - Gebruik dit apparaat Niet in de buurt van water.
7. ACCESSORIES - Plaat het apparaat Niet op een winkel rek, standard of tafel. Het apparaat kan vallen en zwaar beschadigd worden.
8. VENTILATIE - In de ombouw en in dechterkant en onderkant van apparaat� roosters en openingsen die dienen voor de ventilatie, zdat een betrouwbare werkig wordt verkregen en oververhitting van de inwendige onderdelen worden voorkomen. Deze roosters en openingsen mogen Niet geblokkeerd worden. Zet het apparaat Niet op een bed, divan, dik vloerkleed e.d. want dan kannen de ventilatieopeningen worden geblokkeerd. Het apparaat mag ook Niet in een krappe of afgesloten ruimte worden geplaatst, tenzij voor een goede ventilatie wordt gezorgd.
9. STROOMVOORZIENING - Het apparaat mag uitsluitend op de stroombron worden gebruikt die op het plaatje met de specificaties staat vermeld. Raadpleeg uw handelaar ofplaatselijk elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uwuis.
10. NETSTEKKER - Dit apparaat is voorzien van een geoarde netstekker (een stekker met een derde aardingspen). Deze netstekker past alleen in een geaard stopcontact. Dit is een veriligeidsvoortiening. Als de stekker nicht in het stopcontact past, neem dan contact op met een elektricien om het oude stopcontact te lately verrangen. Probeer nooit om de veriligeidsvoortiening van de geoarde netstekker teniet te doen.
11. BESCHERMING VAN HET NETSNOER – Wonneer u het netsnoer wilt losmaken van het stopcontact, pak dan de stekker vast en trek Niet aan het sneer. Raak het sneer en de stekker nooit met natte handen aan. Dit kan namelijk resulteren in kortsluiting of een elektrische schok. Zet geen voorwerpen op het netsnoer. Leg het netsnoer ook niet zodanig dat er per ongeluk iemand op gaat staan.
12. OVERBELASTING - Zorg dat de stopcontacten en verlengsnoeren nicht overbelast worden want dit kan resulteren in brand of een elektrische schok.
13. BINNENDRINGEN VAN VOORWERPEN EN VLOEISTOFFEN - Steek nooit een voorwerp via de roosters of openingen in de behuizing van het apparaat aan binnen. Het voorwerp kan een onderdeel raken dat onder hoogspanning staat of het kan kortsluiting veroorzorken, met brand of een elektrische schok tot gevolg. Let er ook op op der nooit vloestof op het apparaat worden gemorst.
14. CONDENSATIE - Als het apparaat vanuit een koude omgeving maar een warme kamer worden gebracht of als de kamertemporatuur plotseling stijgt, kan er condens in het inwendige van het apparaat ontstaan waardoor de prestatie van het apparaat afneemt. Om dit te voorkomen, moet u het apparaat ongeveer 1 tot 2 uur in deulative omgeving later acclimatiseren voordat u de stroom inschakelt of u zorgt ervoor dat de kamertemporatuur langzamer stijgt.
15. Onderhooud - Probeer nooit zich onderhoudswerkzaamheden aan het apparaat uit te voeren, want bij het verwijderen van afdekplaten stelt u zich bloot aan een ernstige elektrische schok of andere gezaven. Laat alle onderhoudswerkzaamheden over aaneskundig onderhoudspersoneel.
16. BESCHADIGEN DIE REPARATIE VEREISEN - Bij de volgende omstandigheden moet u de stekker uit het stopcontact trekken en het apparatus door deskundig onderhoudspersoneel lately repareren.

a. Als het netsnoer de netstekker is beschadigd.
b. Als er vloeistof een voorwerp in het apparaatterecht is gekommen.
c. Als het apparaat blootgesteld heeft gestaan aan regen of water.
d. Als de normale aanwijzingen worden opgevolgd, maar het apparaat Niet juist functioneert. Gebruik alleen de bedieningsorganen die in de gebruiksaanwijzing worden aangevegen. Bij een onjuiste instelling van andere bedieningsorganen kan het apparaat maybel geschadig worden, met als bevolg dat reparatiewerkzaamheden door deskundig onderhoudspersoneel moeilijker en duurder worden.
e. Als het apparaat is gevalen of de behuizing is beschadigd.
f. Als het apparaat duidelijk minder goed functioneert - dit duidt erop dat hetijd is voor onderhoud.

Schrijfsnelheid

CLV 1X en 2X voor DVD-R

CLV 1X, 2X en 4X bij hoge-snelheid DVD-R

CLV 1X voor DVD-RW

CLV 1X en 2X bij hoge-snelheid DVD-RW

CLV 2,4X voor DVD+R

CLV 2,4X en 4X bij hoge-snelheid DVD+R

CLV 2,4X voor DVD+RW

CLV 4X, 8X, 12X en 16X voor CD-R

CLV 4X voor CD-RW

CLV 4X en 10X bij hoge-snelheid CD-RW

Maximale leessnelheid

CAV 12X voor DVD-ROM (enkellaags)

CAV 8X voor DVD-ROM (dubbellaags)

CAV 6X voor DVD-R, DVD-RW, DVD+R, DVD+RW

CAV 32X voor CD-ROM, CD-R, CD-RW

CAV 10X voor afspelen van CD-audio, video-CD

• Buffergeheugen:

2 MB (schrijven/lezen)

• Ondersteund video-CD (enkele en meervoudige sessie)
• LCD Kantelservomechanisme
• Horizontale/verticale opstelling möglichk
• Laag vibratiemechanisme door DRA-systeem
• Ondersteund CD-tekstformaat

Disciformaat (lezen/schrijven)

DVD enkellaags/dubbellaags/120 mm disc/80 mm disc
- DVR-R (voor schrijven alleen 650nm disc voor algemene toepassingen)
Hoge-snelheid DVD-R (4X-SPEED DVD-R revisie 1,0)
DVD-RW
Hoge-snelheid DVD-RW (2X-SPEED DVD-RW revisitie 1,0)
- DVR+R (Nersie 1,0)
Hoge-snelheid DVD+R (4X-SPEED DVD+R Nersie 1,1)
DVD+RW (Nersie 1,1)
- CD-ROM modus 1
- CD-ROM XA modus 2 (vorm 1, vorm 2)
- Foto-CD (enkele en meervoudige sessie)
- CD-Extra (CD PLUS)
CD-R
- CD-RW, hoge-snelheid CD-RW

Opmerking:

Voor schrijven is een special toepassingsprogramma nodig dat het betreffende formaat ondersteund.

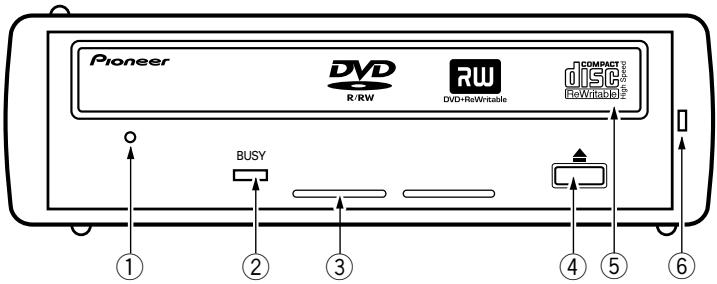

VOORAANZICT

① Gat voor geforceerduitwerpen

Druk met een dun staafje in dit gat om de lade waar buiten te latent komen, indien deze nicht waar buiten komt bij indrukken van de uitwerptoets. Bij normale omstandigheden moet algid de uitwertoets worden gebruikt. Wanner u gebruik maakt van dit gat, moet u ervoor zorgen dat de stroomvoorziening van het station is uitgeschakeld en dan minimaal 1 minuut wachten zatat de disc volledig tot stilstand is gekomen.

② Bezig-indicator (BUSY)

Deze indicator geeft de bedrijfsstatus aan.

Tijdens lezen

Licht

Tijdens schrijven

Licht

③ Ventilatie-openingen

Druk op deze toets om een disc teplaatsen of verwijderen.

⑤ Disc-lade

Open de disc-lade door op de uitwerptoets te drukken en plaatsvervolgens een CD of DVD-disc met het label maar boven in de lade. Druk nogmaals op de uitwerptoets of duw gegen de voorkant van de lade om deze te sluiten.

Probeer de disc-lade nicht met geweld waar buiten te trekken.

⑥ Spanningsindicator

Licht op wonneer het apparatus is ingeschakeld.

Voorzorgsmaatregelen bij het weergeven van 8-cm discs

Een 8-cm disc kan nicht worden weergegeven, ook wanner een adapter is aangebracht, wanner het station in de verticale stand staat.

De regiocode kan SLECHTS 5maal worden gewijzigd, inclusief de 1ste instelling. De 5de instelling is PERMANENT en kan Niet更是 worden veranderd. Let THAT goed op wonneer u de regiocode wijzigt.

• Regiocodes zijn een onderdeel van de DVD-standaard. DVD-discsijkenECHTERTNNTJID van een regiocode voorzien. DVD-discs zonder regiocodes kannen op alle spelers worden afgespeeld.

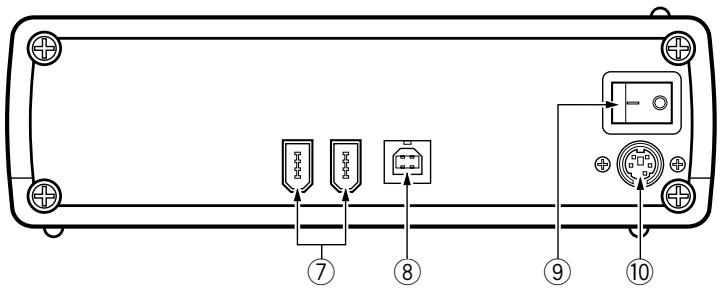

ACHTERAANZICT

⑦ IEEE 1394 aansluitingen

Deze können verbonden worden met 6-pins IEEE 1394 I/O aansluitingen.

USB 2.0 aansluiting

Deze kan verbonden worden met een 4-pins USB 2.0 I/O aansluiting.

Aan/uit-schakelaar

Voor het in/uitschakelen van het apparaat.

10 DC IN

Voor het aansluiten van de bijgeleverde netspanningsadapter. Gebruikuitsluitend de bijgeleverde netspanningsadapter.

Pin	Naam	Pin	Naam
1	+5 V	4	GND(Aarde)
2	+5 V	5	GND(Aarde)
3	+12 V

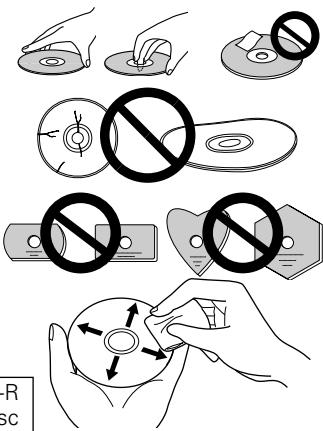

• Vermijd aanraken of bekrassen van het signaaloppervlak (glanzende kant) van de disc.
• Houd de disc bij de rand vast of met een vinger in het middengat en een bij de rand.
• Plak geen papier of etiketten op de disc.
• Gooi kromgetrokken of gebarsten discs weg, wantDEXE kunnen het aandrijfmechanisme van het apparaat beschadigen.
• Gebruik geen discs met een afwijkende vom, zoals hartvormige of veelhoekige discs.
• Gebruik een zicht doekje om stof en pluisjes van de disc te verwijderen. Veeg hierbij vanaf het midden van de disc waar de buitenrand toe.
• Gebruik geen reinigingsmiddlesen voor grammofoonplaten of anti-statische middelen, want deze können de disc beschaden.

Plaats de discs na gebruik alkijd in de bijbehorende DVD-R opbergdoosjes. Controller er er geen vuil of stof op de disc is (vooral op de opnamekant) voordat u deze gebruikt.

Sluit de bijgeleverde netspanningsadapter op het apparaat aan en sluit de USB of IEEE 1394 kabel aan.

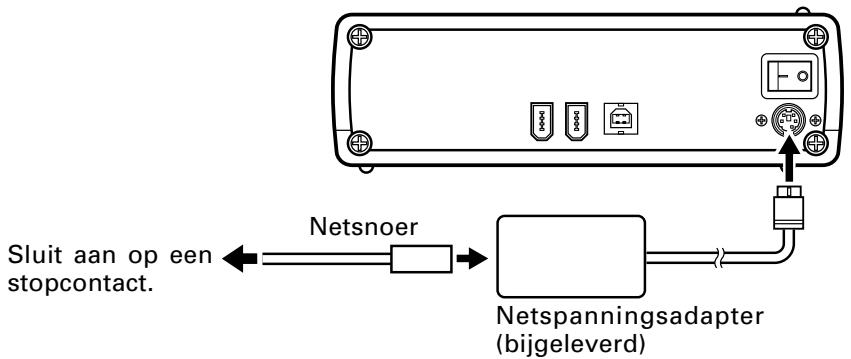

Aansluiten van de netspanningsadapter

Steek de stekker van de netspanningsadapter in de DC IN aansluiting op hetchyterpaneel van het apparaat en gebruik dan het bijgeleverde netsnoer om de netspanningsadapter op een stopcontact aan te sluiten.

Gebruik uitsluitend de bijgeleverde netspanningsadapter.

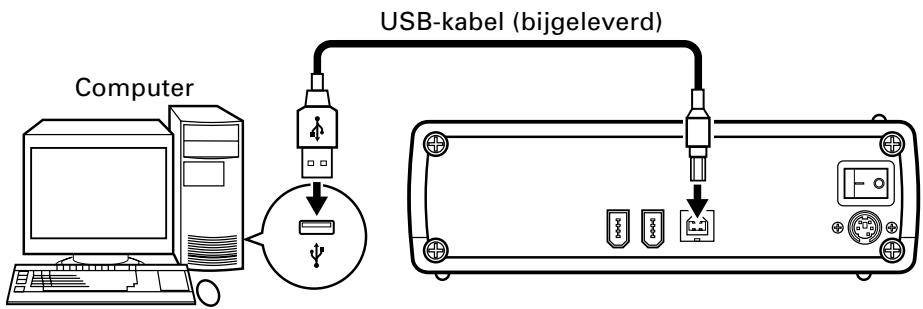

Aansluten van de USB-kabel

Dit is een hotplug-apparaat.
1. Schakel het apparaat in.
2. Schakel de computer in en start Windows.
3. Verbind de USB-aansluiting aan de achterkant van het apparatusat met behulp van de bijgeleverde USB-kabel met de computer.
- Koop een USB 2.0 kaart wonneer u een computer hebt die Niet met een dergelijk poort is uitgerust. (Aansluiten op een USB 1.1 poort is möglich, maar het apparaat zal dan Niet de opgegeven optimale prestaties behalen.)

Schakel het apparaat in voordat u dit op de computer aansluit.
Maak het apparaat Niet losijdens het oversturen van gegevens.

Opmerking: Sluit het apparaat zich aan met zowel een IEEE 1394 kabel als een USB-kabel.

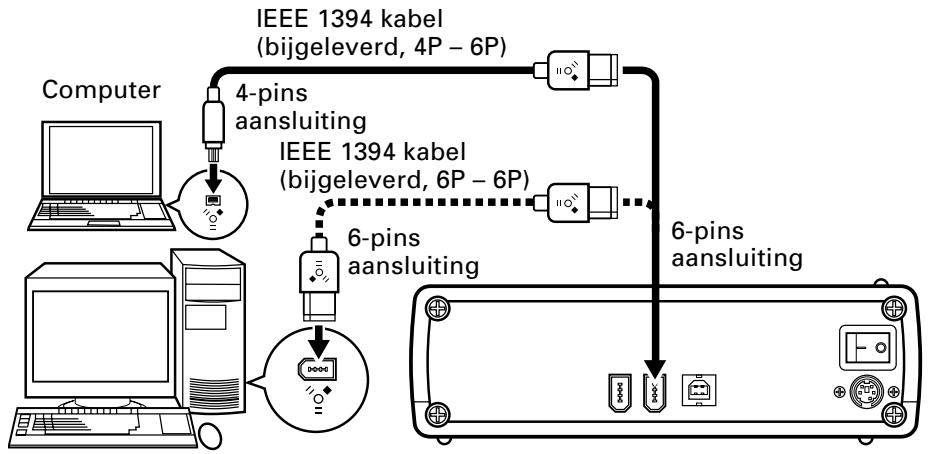

Aansluten van de IEEE 1394 kabel

Dit is een hotplug-apparaat.

1. Schakel het apparaat in.
2. Schakel de computer in en start Windows.

3. Verbind de IEEE 1394 aansluiting aan de achterkant van het apparaat met behulp van de bijgeleverde IEEE 1394 kabel met de computer.

4. Koop een IEEE 1394 kaart wanner u een computer hebt die nicht met een dergelijk poort is uitgerust.

5. Gebruik de bijgeleverde 4P-6P kabel voor computers met een 4-pins IEEE 1394 poort en de 6P-6P kabel voor computers met een 6-pins IEEE 1394 poort.
6. Dit apparaat is voorzien van twee IEEE 1394 poorten voor het doorlussen van de verbinding. U(Int) een van beiden poorten gebruiken.

Schakel het apparaat in voordat u dit op de computer aansluit. Maak het apparaat Niet losijdens het oversturen van gegevens.

Opmerking: Sluit het apparaat zich aan met zowel een IEEE 1394 kabel als een USB-kabel.

De computer kan op DVD-R/RW discs schrijven wanner de bijgeleverde software is geinstalleerd. (De DVD-R/RW writer zal nicht werkken als de computer of het besturingsysteme de software Niet ondersteunt.)

Starten met schrijven op een DVD-R/RW

1. Schakel het apparaat in.
2. Schakel de computer in.
3. Druk op de uitwerptoets om de dislade te openen.
4. Plaats de disc met het label maar boven in de lade.
5. Druk op de uitwerptoets om de dislade te sluiten.
6. Start het programme.

■ Stopen met schrijven op een DVD-R/RW

1. Sluit het programma af.
2. Druk op de uitwerptoets om de dislade te openen.
3. Verwijder de disc.
4. Druk op de uitwerptoets om de dislade te sluiten.
5. Schakel de computeruit.
6. Schakel het apparaat UIT.

Zie de bijgeleverde softwarehandleiding of gebruik de Help-functie voor nadere bijzonderheden betreffende het installereren van de software of het schrijven of afspelen van discs.

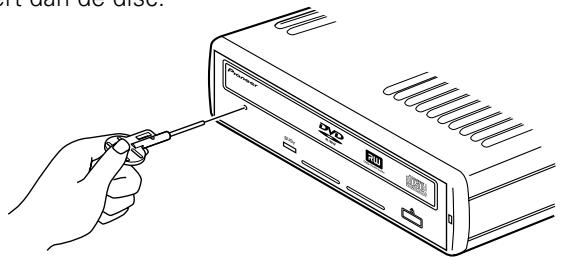

Handmatig verwijderen van de disc

Gebruik het gat voor handmatig verwijdersen wanneer u de disc in de volgende situatieuit het apparaat wilt verwijderen.

• Als het apparaat Niet werkt en de dislade Niet opengaat bij indrukken van de uitwerptoets.
• Schakel de computer uit en contrôleer of de disc tot stilstand is gekomen.
• Steek de bijgeleverde UITwerp-pen in het gat voor handmatig verwijdersen en druk de pen stevig maar binnen.
• Wanner de disclude 5 tot 10 mm maar buiten komt, pakt u de lade vast, maakt deze open en verwijdert dan de disc.

Opmerkingen:

• Gebruik uitsluitend de bijgeleverde uitwerp-pen.
  Maak de dislade Niet met geweld open wonneer de disc nog ronddraait, om lichamelijk letsel of schade aan het apparaat te voorkomen.
• Plaats eventuele voorwerpen minimaal 12 cm verwijderd van het voorpaneel.

Wat soms een storing lijkt, is vaak enkel een bedieningsfout. Controller de onderstaande punten wanner u denkt dat het apparaat Niet normal werkt.

Als u de storing aan de hand van de aanwijzingen Niet=kunt verhelpen, neem dan contact op met uwplaatselijke Pioneer servicecentrum.

Contact de softwarefabrikant bij problemen met de software.

De computer of de software herkent het apparaat Niet.

• De IEEE 1394 kabel of de stroomstekker is nicht stevig aangesloten.
  Controller de aansluiting van de kabels.
• Het besturingssystemeem ondersteunt Niet het gebruik van dit apparaat.
  Gebruik een besturingssysteme waarmee dit apparaat kan worden gebruikt. (Zie blz. 66 voor een lijst van de geschikte besturingssystemen.)

• De gegevens können nicht worden opgenomen/er treten fouten opijdens de opname.

• Controller of de gezruekte disc geschikt is voor dit apparaat.

• Controller of er voldoende vrije ruimte op de disc is.
• Controller of de vereiste software is geinstalleerd.
• Controller of het besturingsystem voldoet aan de softwarevereisten.
• De DVD-R disc kan alleen met 4x of 2x-speed worden opgenomen.

Controller of de disc een 4x of 2x-speed disc is.

• Controller of de disc afgesloten is (er kan dan nicht meer op worden opgenomen).
• Controller of de disc met de labelkant maar boven en de opnamekant maar beneden in het apparaat is geplaatst.
• Controller of de disc vuil of beschadigd is.

• Controller of de gebruikte disc geschikt is voor dit apparaat.
• Controller of de disc met het label maar boven in het apparaat is geplaatst.
• Controller of er wel gegevens op de disc staan.
• Controller of de disc vuil of beschadigd is.
• Controller of de vereiste software is geinstalleerd.
• Controller of het apparaat horizontaal staat.

• Het is möglichk dat zich condens op de optische instrumenten heeft afgezet. Schakel het apparaat UIT en LAST het een tijdje ongebruikt staan.

• Gebruik de Help-functie of raadpleeg de handleiding die bij de software worden geleverd voor nadere bijzonderheden betreffende het opnemen van discs.

[Positie]

Dit station is geschikt voor gebruik in horizontale en verticale positie.

• Gebruik de bijgeleverde standard wonneer u het apparaat verticaal wilt opstellen.

[Interface]

USB 2.0 of IEEE 1394a

[Disc-formaat]

12cm / 8cm^*

• 8-cm discs können nicht gebrukt worden wanner het station vertical staat.

[Gegevensoverdrachtsnelheid]

Gegevens lezen (blijvende snugelheid)

DVD

(13,7 - 32X CAV modus met 16-blokken overdracht)

Gegevens schrijven (blijvende snugheid)

DVD

Ca. 5,54 MBytes/sec. (4X op DVD-R)

CD

Ca. 2,46 MBytes/sec. (16X op CD-R)

• De gegevensoverdrachtsnelheid kan beinvloed worden door de toestand van de disc (krassen enz.)

[Toegangstijd/zoektijd]

Toegangstijd (random gemiddelde)

DVD-ROM 140 ms

CD-ROM 130 ms

Zoektijd (random gemiddelde)

DVD-ROM 120 ms

CD-ROM 100 ms

[Stroomvoorziening]

Netspanningsadapter (bijgeleverd): +12 V gelijkstroom / 0,5 A, +5 V gelijkstroom / 0,9 A

[Netspanningsadapter]

Stroomvoorziening:

100 - 240 V wisselstroom, 50/60 Hz

Nominale uitgangsstroom:

+12 V gelijkstroom / 1,5 A, +5 V gelijkstroom / 1,5 A

[Stroomverbruik]

Tijdens afspelen van DVD-ROM:

24 W (100 V) - 37 W (240 V)

Tijdens stilstand:

8 W (100 V) - 17 W (240 V)

[Overige]

Geschikte besturingsystemen:

Windows 98SE, Windows 2000, Windows Me, Windows XP

Afmetingen

167(B) × 56,2( H) × 272,8( D) mm

(inclusief voorpaneel)

Gewicht

2,1 kg

Bedrijfstemperatuur

+5°C tot 35°C

Bedrijfsvochtigkeit

5% tot 85% (geen condensatie)

Opslagtemperatuur

-40°C tot +60°C

Opslagvochtigkeit

5% tot 90% (geen condensatie)

[Accessoires]

Netspanningsadapter: 1

USB-kabel (1,0 meter): 1

IEEE 1394 kabel (1,5 meter): 2

Standaard voor verticale opstelling:2

Handmatigeuitwerp-pen: 1

Gebruiksaanwijzing (dit boekje): 1

OPMERKING:

• Wijzigingen in ontwerp en technische gegevens op grond van verbeteringen voorbehonden, zonder voorafgaande kennisgeving.
