GEBRUIKSAANWIJZING DV-2242 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer produkt. Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze kunt bedienen. Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.

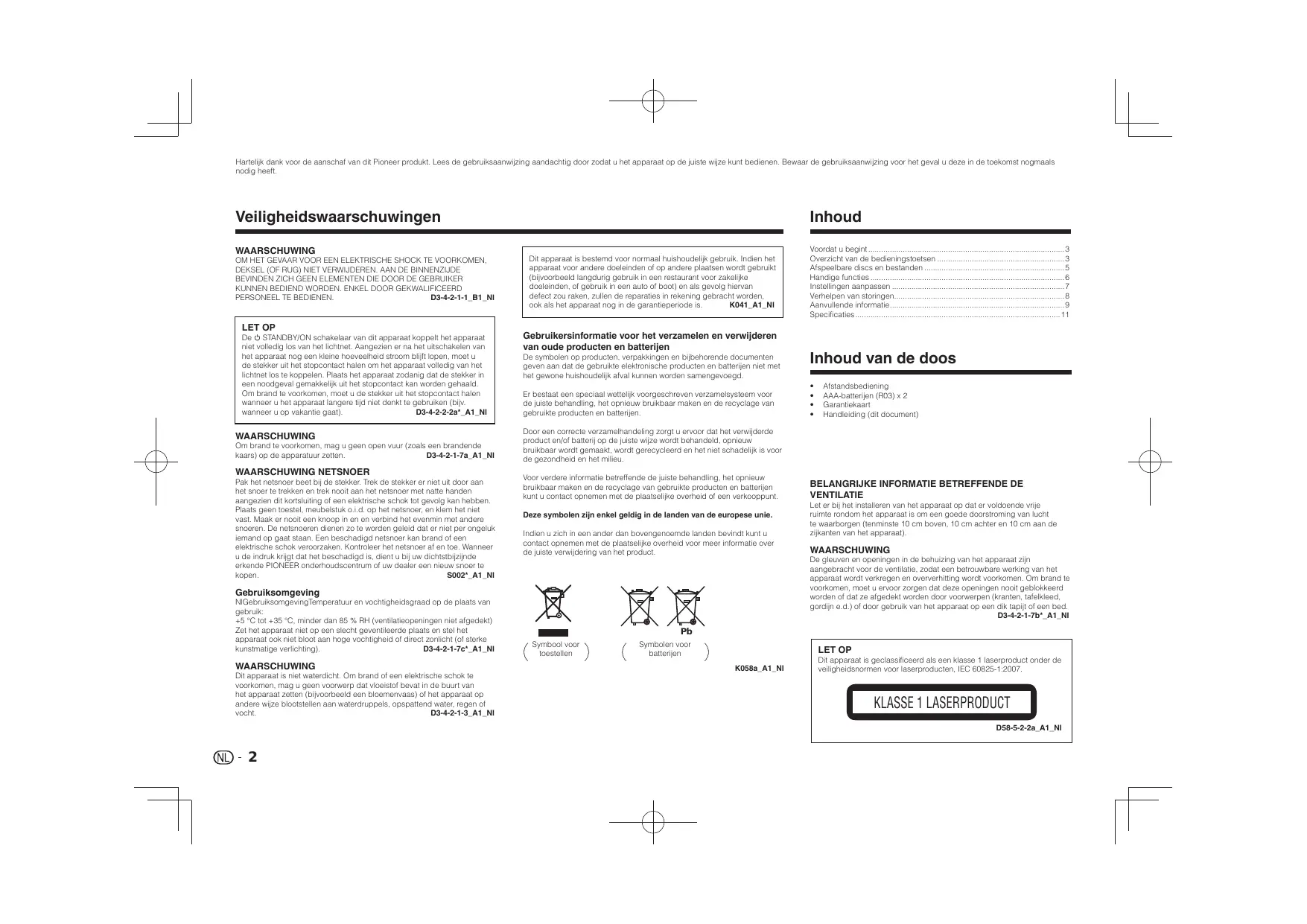

Veiligheidswaarschuwingen

WAARSCHUWING OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN. D3-4-2-1-1_B1_Nl

LET OP De  STANDBY/ON schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-2a*_A1_Nl

WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A1_Nl

WAARSCHUWING NETSNOER Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen. S002*_A1_Nl

Inhoud Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_A1_Nl

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen.

WAARSCHUWING Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht. D3-4-2-1-3_A1_Nl

Inhoud van de doos • • • •

Afstandsbediening AAA-batterijen (R03) x 2 Garantiekaart Handleiding (dit document)

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu. Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt. Deze symbolen zijn enkel geldig in de landen van de europese unie. Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product.

NlGebruiksomgevingTemperatuur en vochtigheidsgraad op de plaats van gebruik: +5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt) Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting). D3-4-2-1-7c*_A1_Nl

Voordat u begint 3 Overzicht van de bedieningstoetsen 3 Afspeelbare discs en bestanden 5 Handige functies 6 Instellingen aanpassen 7 Verhelpen van storingen8 Aanvullende informatie 9 Specificaties 11

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm achter en 10 cm aan de zijkanten van het apparaat).

WAARSCHUWING De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed. D3-4-2-1-7b*_A1_Nl

Pb Symbool voor toestellen

Symbolen voor batterijen

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

KLASSE 1 LASERPRODUCT D58-5-2-2a_A1_Nl

Voordat u begint Het plaatsen van de batterijen in de afstandsbediening

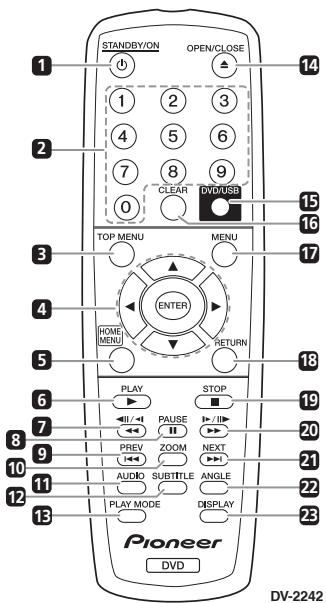

Overzicht van de bedieningstoetsen Afstandsbediening

Gebruik deze om het gekozen onderdeel uit te voeren of een gewijzigde instelling vast te leggen.

R DIGITAL OUT COAXIAL DV-2242

Open de batterijhouder. Plaats 2 batterijen (AAA/R03-formaat batterijen) met de polen ( / ) in de aangegeven richting. Sluit de batterijhouder.

Zorg er bij het plaatsen van de batterijen voor dat de veertjes op de aansluitpunten () van de batterij niet beschadigd raken. Gebruik geen andere dan de voorgeschreven batterijen. Gebruik ook nooit een oude en een nieuwe batterij tegelijk. Leg de batterijen in de afstandsbediening in de juiste richting, zoals aangegeven door de polariteitstekens ( en ). Probeer niet om de batterijen open te maken, verhit ze niet en gooi ze niet in open vuur of water. Batterijen zouden verschillende voltages kunnen hebben, ook als ze van hetzelfde formaat zijn. Gebruik geen verschillende soorten batterijen door elkaar. Verwijder de batterijen als u de afstandsbediening voorlopig (een maand of langer) niet meer gebruikt, om schade door eventuele batterijlekkage te voorkomen. Als er batterijvloeistof is gelekt, veegt u de binnenkant van het batterijvak dan zorgvuldig schoon, voordat u nieuwe batterijen plaatst. Als een batterij lek is en de vloeistof komt op uw huid, wast u het er grondig af met volop water. Bij het inleveren of terugbrengen van gebruikte batterijen dient u altijd de landelijke milieuwetten en eventuele plaatselijke voorschriften op te volgen.

De speler kan op een AV-versterker etc. worden aangesloten door middel van in de handel verkrijgbare digitale audiokabels en componentvideokabels.

Druk op deze toets om het HOME MENU weer te geven of te verbergen. HOME MENU DVD

Schakel altijd eerst de stroom uit en trek de stekker uit het stopcontact alvorens u enige aansluiting maakt of verbreekt. Sluit het netnoer pas aan nadat alle aansluitingen tussen de apparatuur volledig zijn gemaakt.

Aansluiten met in de handel verkrijgbare aansluitkabels •

WAARSCHUWING Batterijen mogen niet in direct zonlicht of op een erg warme plaats, zoals in de buurt van een verwarming of in een auto die in de zon staat, gebruikt of opgeborgen worden. Dit kan namelijk resulteren in lekkage, oververhitting, exploderen of in brand vliegen van de batterijen. Bovendien kan de levensduur van de batterijen of de prestatie ervan afnemen.

AUDIO OUT Geel Audio/videokabel (in de handel verkrijgbaar)

Cijfertoetsen (0 tot 9)

TOP MENU Druk hierop om de stroom in of uit te schakelen. Hiermee kunt u titel, hoofdstuk, track of bestand kiezen en afspelen. Hiermee kunt u tevens items op MENU-schermen etc. selecteren.

Audio Settings (bladzijde 7) Video Adjust (bladzijde 7) Play Mode • A-B Repeat De afgebakende passage binnen een enkele titel of beeld/muziekstuk wordt herhaald weergegeven. • Repeat Voor herhaalde weergave van titels, hoofdstukken, beeld/muziekstukken of bestanden. • Random Voor afspelen van titels, hoofdstukken of beeld/muziekstukken in willekeurige volgorde. • Program Zie bladzijde 6 voor meer gegevens. • Search Mode Voor afspelen vanaf een gekozen nummer of tijdstip binnen een titel, hoofdstuk, beeld/muziekstuk of bestand. De Play Mode afspeelfunctie kan voor sommige discs of bestanden niet werken. • Disc Navigator (zie MENU op bladzijde 4) • Initial Settings (bladzijde 6)

 STANDBY/ON Video Adjust

De afbeeldingen in deze bedieningshandleiding zijn die van de DV-2242.

Gebruik deze voor de keuze van onderdelen en instellingen en voor het verplaatsen van de cursor.

 PLAY Hiermee start u het afspelen.

Druk hierop om het hoofdmenu van de DVD-Videodisc te zien.

Overzicht van de bedieningstoetsen 7

Druk deze tijdens afspelen in om snel terugwaarts te zoeken. Druk deze tijdens de pauzestand in om beeldje-voor-beeldje terugwaarts te zoeken. Houd de pauzetoets ingedrukt voor langzame weergave (reverse). Als u de toets loslaat wordt langzame weergave stopgezet.

 PREV Druk hierop om de weergave tijdelijk te onderbreken. Nogmaals drukken om de weergave te hervatten.

Druk hierop om terug te gaan naar het begin van de weergegeven titel, het hoofdstuk, beeld/ muziekstuk of bestand. Druk tweemaal om terug te keren naar het begin van de voorgaande titel, hoofdstuk, beeld/muziekstuk of bestand.

AUDIO Druk op deze toets om naar het vorige scherm terug te keren. Druk één keer tijdens de weergave op  STOP om afspelen te hervatten. Als u daarna op  PLAY drukt, begint de weergave vanaf het punt waar u de weergave het laatst heeft stopgezet. Om hervatten van afspelen te annuleren drukt u nogmaals op  STOP terwijl de weergave is stopgezet.

Indrukken om op het beeld in te zoomen. Voor discs of bestanden met meerdere audiostromen/-kanalen kan de audiostroom/ het audiokanaal tijdens de weergave worden gewijzigd.

 OPEN/CLOSE Indrukken om de disc-lade te openen en te sluiten, en om de disc te plaatsen.

DVD/USB (DV-2242) (bladzijde 6)

Indrukken om tussen DVD en USB te schakelen.

Gebruik deze om het gekozen onderdeel uit te voeren of een gewijzigde instelling vast te leggen.

CLEAR Indrukken om het geselecteerde item te annuleren.

Indrukken om het MENU-scherm of de Disc Navigator weer te geven. Selecteer titel, hoofdstuk, track of bestand vanaf de Disc Navigator om af te spelen.

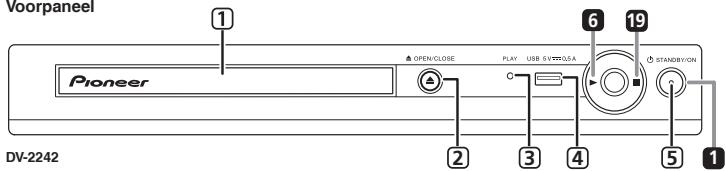

<Alleen voor het voorpaneel> 1

DISPLAY De verstreken tijd, resterende aantallen e.d. kan worden aangegeven.

ANGLE Op multi-angle DVD-videodiscs kan de hoek tijdens de weergave worden gewijzigd. Ingedrukt houden tijdens de weergave van de audio-CD om de schijf/track te herhalen. Elke keer dat u deze toets ingedrukt houdt, wisselt de Repeat-modus tussen de herhalingsfunctie van de schijf en die van de track.

Druk deze tijdens afspelen in om snel vooruit te zoeken. Druk deze tijdens de pauzestand in om beeldje-voor-beeldje vooruit te gaan. Houd de pauzetoets ingedrukt voor langzame weergave (voorwaarts). Als u de toets loslaat wordt langzame weergave stopgezet.

Door indrukken tijdens weergave verspringt u naar het begin van de volgende titel, hoofdstuk, beeld/muziekstuk of bestand.

Indrukken om de afspeelmodus te wijzigen.

Gaat tijdens normale weergave branden. Gaat bijvoorbeeld tijdens het lezen van schijven knipperen.

Gaat branden wanneer het systeem is ingeschakeld.

De weergave hervatten vanaf het punt waar deze is stopgezet (Resume Play) • Als tijdens het afspelen  STOP wordt ingedrukt, wordt de locatie waar de weergave wordt stopgezet onthouden. Als u  PLAY indrukt, gaat de weergave van start vanaf het punt waar u deze hebt stopgezet. • Druk nogmaals op  STOP terwijl de weergave is stopgezet om Resume Play te annuleren. • Bij sommige schijven kan de weergave niet worden hervat.

Afspeelbare discs en bestanden Afspeelbare discs 䎃 䎃

• DVD-Videodiscs • DVD-R/-RW/-R DL- en DVD+R/+RW/+R DL-discs die in de Videomodus zijn opgenomen

Video-CD’s (inclusief Super-VCD’s)

• Audio-CD’s • CD-R/-RW/-ROM-discs met muziek die is opgenomen in het CD-DA formaat

JPEG-bestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/ -ROM-discs

WMA -bestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/ -ROM-discs

MP3 -bestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/ -ROM-discs

Alleen schijven die zijn gefinaliseerd kunnen worden afgespeeld. is een handelsmerk van DVD Format/ Logo Licensing Corporation. is een handelsmerk van FUJIFILM Corporation.

• Dit etiket geeft aan dat het product DVD-RW discs kan afspelen die in VR-formaat (Video Recording formaat) zijn opgenomen. Discs die echter zijn opgenomen met een “eenmaal opnemen toegestaan” kopieerbeveiliging, kunnen alleen worden afgespeeld op CPRM-compatibele apparatuur. •

CPRM wordt niet door dit systeem ondersteund.

Discs die niet kunnen worden afgespeeld • • • • • • • • • •

Blu-ray discs HD DVD’s AVCHD AVCREC DVD-Audio discs DVD-RAM discs SACD’s CD-G Discs die zijn opgenomen met de pakketschrijfmethode Programma’s die slechts eenmaal kunnen worden opgenomen en die (reeds) op een DVD-R/-RW/-R DL-disc zijn opgenomen.

Deze disc-speler is ontworpen om te voldoen aan de specificaties van het Audio-CD-formaat. Deze speler is niet geschikt voor het afspelen of andere functies van discs die niet voldoen aan deze specificaties.

Afspelen van discs die zijn opgenomen op een computer of een BD/DVD-recorder •

Alle DVD-Videodiscs hebben een regiomerk(nummer) op de hoes. Het merk(nummer) geeft aan in welke regio(’s) in de wereld de disc compatible is. Uw DVDspeler heeft ook zo’n regiomerk(nummer), dat u op het achterpaneel aantreft. Als u een disc van een regio probeert af te spelen die niet compatible is, dan verschijnt “Incompatible disc region number Can’t play disc” op het scherm en kan de disc niet worden afgespeeld. Discs met de aanduiding “ALL” kunnen op elk apparaat worden afgespeeld. Onderstaand schema toont de verschillende DVD-regio’s in de wereld.

De hieronder vermelde lettertypen zijn beschikbaar voor externe ondertitelingsbestanden. U kunt via de beeldscherminstellingen het juiste lettertype kiezen door Subtitle Language op hoofdstuk 4 in te stellen op het ondertitelingsbestand. Deze disc-speler biedt de volgende taalgroepen:

Alleen discs die zijn opgenomen volgens de ISO9660 niveau 1, niveau 2 en Joliet-normen kunnen worden afgespeeld. Bestanden met een DRM-beveiliging kunnen niet worden afgespeeld. Andere bestanden dan de onderstaande (WMV, MPEG4-AAC, enz.) kunnen niet altijd worden afgespeeld.

DivX®, DivX Certified® en daaraan gerelateerde logo’s zjn handelsmerken van DivX, Inc. en worden gebruikt onder licentie.

Weergeven van externe ondertitelingsbestanden

Mogelijk kan de speler geen discs afspelen die door middel van een computer zijn opgenomen. Neem uw discs op in een formaat dat met deze speler afspeelbaar is. Raadpleeg voor nadere details uw audio/video-handelaar. Mogelijk kan de speler geen discs afspelen die door middel van een computer of een BD/DVDrecorder zijn opgenomen, indien de kwaliteit van het branden niet goed is vanwege de kenmerken van de schijf, krassen, vuil op de disc, vuil op de lens van de recorder, etc.

Geschikte videobestandformaten •

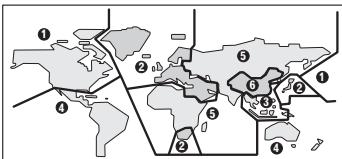

Omtrent regionummers

Ga naar vod.divx.com voor meer informatie over hoe u uw registratie kunt voltooien.

Omtrent kopieerbeveiligde CD’s

Deze speler is niet geschikt voor multisessie-discs of multiborder-opnamen. Multisessie/multiborder-opname is een opnamemethode waarbij gegevens op een enkele disc worden opgenomen in meerdere sessies of tussen twee of meer begrenzingen (“borders”). Een “sessie” of een “border” is een complete opname-eenheid, bestaande uit een volledig stel gegevens van het intro tot en met het slotakkoord of de aftiteling..

INFORMATIE OVER DIVX-VIDEO: DivX® is een digitaal videoformaat dat is gemaakt door DivX, LLC, een dochteronderneming van Rovi Corporation. Dit toestel is officieel DivX Certified® (DivX-gecertificeerd) voor het afspelen van DivXvideo. Bezoek divx.com voor meer informatie en softwareprogramma’s voor het converteren van uw bestanden naar DivX-video. OVER DIVX VIDEO-ON-DEMAND: Dit DivXCertified® apparaat moet geregistreerd zijn om DivX VOD (video-op-aanvraag) af te spelen. Ga naar het gedeelte over DivX VOD in Options instellingen om de registratiecode te ontvangen.

DVD-R/-RW/-R DL-discs die in de VRmodus zijn opgenomen

DivX-videobestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/-ROM-discs

Afrikaans (af), Baskisch (eu), Catalaans (ca), Deens (da), Nederlands (nl), Engels (en), Faeroërs (fo), Fins (fi), Frans (fr), Duits (de), Ijslands (is), Iers (ga), Italiaans (it), Noors (no), Portugees (pt), Reto-Romaans (rm), Schots (gd), Spaans (es), Zweeds (sv) Albanees (sq), Kroatisch (hr), Tsjechisch (cs), Hongaars (hu), Pools (pl), Roemeens (ro), Slowaaks (sk), Sloveens (sl)

Sommige externe ondertitelingsbestanden kunnen onjuist of helemaal niet worden weergegeven. Voor externe ondertitelingsbestanden kunnen alleen de volgende bestandsnaamextensies worden gebruikt (overigens worden deze bestanden niet aangegeven in het discnavigatiemenu): .srt, .sub, .ssa, .smi De bestandsnaam van het speelfilmbestand moet worden herhaald aan het begin van de bestandsnaam voor het externe ondertitelingsbestand. Het aantal externe ondertitelingsbestanden waartussen u kunt overschakelen voor hetzelfde speelfilmbestand bedraagt maximaal 10.

Afspeelbare discs en bestanden Geschikte beeldbestandsformaten JPEG • • • •

Resolutie: Tot 3 072 x 2 048 beeldpunten Deze disc-speler is geschikt voor basistype JPEGbestanden. Deze disc-speler is geschikt voor Exif versie 2.2. Deze speler is niet geschikt voor de zgn. progressieve JPEG.

Geschikte audiobestandsformaten •

Deze speler ondersteunt niet VBR (Variable Bit Rate) en lossless codering (zonder kwaliteitsverlies).

Windows Media™ Audio (WMA) • • •

Bemonsteringsfrequenties: 32 kHz, 44,1 kHz en 48 kHz Bitwaarde: Tot 192 kbps Deze speler is geschikt voor bestanden die zijn gecodeerd met Windows Media Player versie 7/7.1, Windows Media Player voor Windows XP of de Windows Media Player 9 Serie. Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

Handige functies Afspelen in de gewenste volgorde (Programmaweergave)

Laat het Play Mode-menu verschijnen.

Bemonsteringsfrequenties: 32 kHz, 44,1 kHz en 48 kHz

Extensies van afspeelbare bestanden Videobestanden

.divx .avi • Bestanden die geen DivX-videosignalen bevatten kunnen niet worden afgespeeld, ook als ze wel de bestandsnaamextensie “.avi” hebben.

Beeldbestanden .jpg .jpeg

Selecteer Play Mode uit het HOME MENU-scherm.

Afspelen van bestanden op USB-apparatuur (DV-2242)

Gebruik / om de instelling te kiezen en druk dan op ENTER of .

Selecteer Create/Edit.

Gebruik / om de instelling te kiezen en druk dan op ENTER. • Het Create/Edit-scherm kan verschilllen per disc of bestand.

Selecteer de titel, het hoofdstuk, de track of het bestand.

Gebruik / / / om de instelling te kiezen en druk dan op ENTER. • Om een programma toe te voegen kiest u eerst de plaats in het programma (de programmastap), vervolgens de titel, het hoofdstuk, de track of het bestand; druk daarna op ENTER (bestanden worden aan het einde van het programma toegevoegd). • Druk op RETURN om naar het vorige scherm terug te keren. Als u tussen het invoeren door terugkeert naar het vorige scherm, komen de geprogrammeerde instellingen te vervallen. • Om een stap te wissen, zorgt u dat die oplicht en dan drukt u op CLEAR.

Het afspelen begint.

Druk op  PLAY. • Om het programma af te spelen selecteert u Playback Start uit het programmascherm, en drukt u vervolgens op ENTER. • Om de normale weergave te hervatten, kiest u Playback Stop in het programmascherm en dan drukt u op ENTER. Het programma blijft in het programma bewaard. • Om het gehele programma te wissen, kiest u Program Delete in het programmascherm en dan drukt u op ENTER.

Kopiëren van bestanden op de USB-apparatuur (DV-2242)

Programma’s kunnen meerdere malen worden afgespeeld. Selecteer tijdens de geprogrammeerde weergave Program Repeat uit Repeat op het scherm Play Mode. Programma’s kunnen niet worden afgespeeld in willekeurige volgorde (de willekeurige afspeelfunctie is niet beschikbaar tijdens de programma-weergave).

Mogelijk herkent de speler het USB-apparaat, de speelbestanden of de stroomtoevoer naar het USB-apparaat niet. Zie Als een USB-apparaat is aangesloten op bladzijde 9 voor meer gegevens. Pioneer garandeert niet dat alle bestanden die op alle USB-apparaten zijn opgenomen kunnen worden afgespeeld, noch de voorziening van stroomtoevoer naar het USB-apparaat. Let wel dat Pioneer op geen enkele wijze verantwoordelijk is voor verlies van bestanden op USB-apparatuur veroorzaakt door aansluiting op deze speler.

Overschakelen op de USB-stand. Druk op DVD/USB.

Aansluiting van het USB-apparaat.

Sluit het USB-apparaat aan op de USB-poort op het voorpaneel (bladzijde 4). De Disc Navigator verschijnt automatisch.

Het afspelen begint.

Gebruik / / / om het bestand te kiezen, druk vervolgens op ENTER. • Schakel het apparaat uit voordat het USBapparaat wordt verwijderd. • Druk op DVD/USB of  OPEN/CLOSE om terug te keren naar de DVD-stand.

Bestanden die op de schijven zijn opgeslagen kunnen via de speler naar het USB-apparaat worden gekopieerd.

Geef het scherm Disc Navigator weer.

Druk op MENU. • Druk op  STOP om de weergave te stoppen als het bestand wordt afgespeeld.

Selecteer het bestand.

Gebruik / / / en druk dan op .

om de instelling te kiezen

Gebruik de toetsen / om Yes te selecteren en druk vervolgens op ENTER. Het kopieerproces van het bestand verschijnt op het scherm.

Tijdens het kopieerproces van het bestand mogen geen toetsen worden bediend. Een map genaamd “PIONEER” wordt automatisch in het USB-apparaat aangemaakt. De gekopieerde bestanden worden in deze map opgeslagen.

Instellingen aanpassen De oorspronkelijke fabrieksinstellingen worden cursief aangegeven.

Audio Settings-parameters Sound Retriever (High/Low/Off) • Het geluid van een WMA- of MP3-bestand wordt weergegeven met hoge geluidskwaliteit. Dit geldt alleen voor bestanden met de naamextensie “.wma” of “.mp3”. • Het bereikte effect hangt af van het bestand. Probeer verschillende instellingen en kies diegene die het beste effect oplevert. Equalizer (Off/Rock/Pop/Live/Dance/Techno/ Classic/Soft) • Kies het genre muziek waarnaar u wilt luisteren. Audio DRC (High/Medium/Low/Off) • Hiermee worden te luide klanken afgezwakt en te zachte klanken versterkt. • Deze instelling werkt alleen met Dolby Digital geluid. • Het effect is afhankelijk van het volume van de aangesloten systemen. Probeer verschillende instellingen en kies de instelling met het grootste effect.

Omtrent de Sound Retriever functie Wanneer er tijdens de compressie audiogegevens worden verwijderd, neemt de geluidskwaliteit vaak af. De Sound Retriever functie verbetert automatisch de gecomprimeerde audio en herstelt zo de CD-kwaliteit geluidsweergave.

Video Adjust-parameters Sharpness (Fine/Standard/Soft) • Voor scherpteregeling van het beeld. Brightness (-20 tot +20) • Voor helderheidsregeling van het beeld. Contrast (-16 tot +16) • Voor bijregelen van de helderheid van de lichtste en donkerste delen van het beeld. Gamma (-3 tot +3) • Verstelt hoe de donkere partijen in het beeld overkomen. Hue (green 9 tot red 9) • Verstelt de balans tussen rood en groen.

Initial Settings-parameters • •

Hier kunt u de instellingen van de disc-speler nauwkeurig aanpassen. De Initial Settings is niet te kiezen tijdens afspelen.

Digital Audio Out instellingen Digital Out • Kies of u digitale audiosignalen wilt uitsturen (On) via de COAXIAL DIGITAL AUDIO OUTaansluitingen of niet (Off). Dolby Digital Out • Selecteer of Dolby Digital-audiosignalen (Dolby Digital) moeten worden uitgevoerd, of dat ze naar lineaire PCM-signalen (Dolby Digital > PCM) moeten worden geconverteerd, afhankelijk van het aangesloten apparaat. DTS Out • Selecteer of DTS-audiosignalen (DTS) wel of niet (Off) moeten worden uitgevoerd, afhankelijk van het aangesloten apparaat. 96 kHz PCM Out • Selecteer of audiosignalen van 96 kHz (96kHz) moeten worden uitgevoerd of dat ze naar lineaire PCM-signalen (96kHz > 48kHz) moeten worden geconverteerd, afhankelijk van het aangesloten apparaat. MPEG Out • Selecteer of MPEG-audiosignalen (MPEG) moeten worden uitgevoerd of dat ze naar lineaire PCM-signalen (MPEG > PCM) moeten worden geconverteerd, afhankelijk van het aangesloten apparaat.

Video Output instellingen TV Screen • Kies het geschikte beeldweergaveformaat (4:3 (Letter Box)/4:3 (Pan & Scan)/16:9 (Wide)), overeenkomstig het aangesloten TV-toestel e.d. De fabrieksinstellingen van de speler zijn op 4:3 (Letter Box) ingesteld.

Language instellingen Audio Language • Kies de taal die u wilt horen bij het afspelen van DVD-Videodiscs (English/beschikbare talen/ Other Language). Subtitle Language • Kies de taal voor de ondertiteling bij het afspelen van DVD-Videodiscs (English/beschikbare talen/ Other Language).

Alle instellingen in de beginstand terugzetten Terwijl de speler in stand-by staat… Druk op  STANDBY/ON terwijl u  ingedrukt houdt. Gebruik de toetsen op het voorpaneel.

DVD Menu Lang. • Kies de taal voor de bedieningsmenu’s bij het afspelen van DVD-Videodiscs (w/Subtitle Lang./beschikbare talen/Other Language). Subtitle Display • Kies of u ondertitels wilt zien (On) of niet (Off).

Display instellingen OSD Language • Kies de taal voor de bedieningsaanwijzingen (Play, Stop, e.d.) die op uw TV-scherm verschijnen (English/beschikbare talen). Angle Indicator • Kies of u de beeldhoekaanduiding op het TVscherm wilt zien (On) of niet (Off). On Screen Display • Kies of u de bedieningsaanwijzingen (Play, Stop, e.d.) op uw TV-scherm wilt zien (On) of niet (Off).

Dialog (High/Medium/Low/Off) • Wijzig deze instelling als het geluid van de dialogen te laag is.

Chroma Level (-9 tot +9) • Verstelt de kleurverzadiging. Deze instelling is het meest doeltreffend voor kleurrijke beelden, zoals tekenfilms. De instellingen Brightness, Contrast, Gamma, Hue en Chroma Level staan alle op 0 bij aankoop van het apparaat.

Options instellingen Parental Lock • Beperkingen instellen voor het bekijken van DVDVideo’s (Password/Level Change/Country Code). DivX VOD • Toont de registratiecode van de disc-speler die vereist is voor het afspelen van DivX VODbestanden (Activate/Deactivate). Auto Power Off • Kies of u de stroom automatisch wilt laten uitschakelen (On) of niet (Off). Wanneer het apparaat is ingeschakeld (On), dan wordt het apparaat automatisch weer uitgeschakeld indien het 30 minuten of langer niet is bediend.

Verhelpen van storingen • •

Verkeerde bediening kan vaak de oorzaak zijn van een schijnbare storing of foutieve werking. Als er een storing optreedt bij deze speler, controleer dan onderstaande symptomen. Soms ligt de oorzaak van de storing in een ander component die op deze speler is aangesloten. Kijk de component en de gebruikte elektrische apparatuur na. Als u het probleem aan de hand van de onderstaande controlepunten niet kunt verhelpen, verzoekt u dan uw dichtstbijzijnde officiële Pioneer onderhoudsdienst of uw vakhandelaar om het apparaat te laten repareren. De disc-speler kan soms niet goed werken vanwege statische elektriciteit of andere externe invloeden. In dergelijke gevallen kunt u de normale werking herstellen door de stekker even uit het stopcontact te trekken en die even later weer in te steken.

Probleem Verschillen in geluidssterkte tussen DVD en CD.

Het apparaat wordt automatisch uitgeschakeld.

Als Auto Power Off Off op On staat, dan schakelt het apparaat automatisch uit indien het meer dan 30 minuten lang niet is bediend (hierboven).

Het beeld is gerekt, of de hoogte• breedteverhouding kan niet worden gewijzigd. •

Lees de handleiding van het TV-toestel en stel de TV-beeldverhouding juist in. Verricht de TV Screen zorgvuldig (bladzijde 7).

Het beeld is tijdens de weergave vervormd of donker.

Als de speler en de TV via een videodeck zijn aangesloten, dan is het mogelijk dat het beeld dat op het videodeck wordt afgespeeld door de “analog copy protect function” niet goed wordt weergegeven. Sluit de disc-speler rechtstreeks op uw TV aan. Stel het TV-systeem op juiste wijze in. De oorspronkelijke fabrieksinstelling is AUTO. Als er vervorming in de beeldweergave is, schakelt u het TV-systeem over naar het in uw land of streek gangbare systeem (NTSC of PAL) (bladzijde 9).

96 kHz of 88,2 kHz digitale • audiosignalen kunnen niet worden • weergegeven via de COAXIAL DIGITAL AUDIO OUT-aansluitingen.

Zet 96 kHz PCM Out Out op 96kHz > 48kHz. De 96 kHz of 88,2 kHz digitale audiosignalen van discs met auteursrechtbeveiliging kunnen niet worden weergegeven.

De mappen of bestandsnamen worden niet herkend.

Deze speler is in staat 299 mappen op een disc en 648 bestanden binnen een map te herkennen. Afhankelijk van de mappenstructuur bestaat echter de kans dat de speler bepaalde mappen of bestanden niet herkent.

Map- of bestandsnamen worden niet of niet goed weergegeven

Slechts alfanumerieke tekens van 1 byte kunnen worden weergegeven. Map- en bestandsnamen met andere tekens dan alfanumerieke tekens van 1 byte worden bijvoorbeeld als F_007 of FL_001 weergegeven, en de tekens zijn mogelijk vervormd.

Er is veel tijd nodig voor het afspelen van JPEG-bestanden.

Mogelijk heeft de speler meer tijd nodig voor het afspelen van grotere bestanden.

Er verschijnen zwarte balken in beeld bij de weergave van JPEGbestanden.

Er kunnen zwarte balken langs de boven- en onderkant of langs de zijkanten van het scherm verschijnen bij weergave van JPEGafbeeldingen met verschillende beeldverhoudingen.

Het geluid kan soms harder of zachter klinken door de verschillende manieren waarop de signalen op de disc zijn vastgelegd. Als de disc vuil is, verwijder het vuil dan van de disc (bladzijde 10). Plaats de disc met de bedrukte label-kant boven. Controleer het regionummer van de disc, en of het nummer compatible is voor weergave van de speler (bladzijde 5). Alleen de discs met het juiste regionummer of de aanduiding “ALL” kunnen worden afgespeeld.

Mogelijke oorzaken en oplossingen

Probleem USB-apparaat wordt niet herkend.

Mogelijke oorzaken en oplossingen

De disc wordt niet afgespeeld of de • disc-lade gaat vanzelf open. • •

Als een USB-apparaat is aangesloten

• Bestand kan niet worden afgespeeld.

Schakel het apparaat uit, sluit het USB-apparaat af en vervolgens weer aan. Deze speler ondersteunt geen USB-hubs. Sluit het USB-apparaat rechtstreeks aan. Deze speler ondersteunt slechts vo or massaopslag geschikte USBapparatuur. Deze speler ondersteunt draagbare flash-memory- en digitale audioweergaveapparatuur. Alleen de bestandssystemen FAT16 en FAT32 worden ondersteund. Andere bestandssystemen (exFAT, NTFS, etc.) worden niet ondersteund. Als het USB-apparaat met een wisselstroomadapter is uitgevoerd, gebruik dan het USB-apparaat met de aangesloten wisselstroomadapter. Sommige USB-apparaten worden mogelijk niet op de juiste wijze herkend. Met copyright beschermde bestanden kunnen niet worden afgespeeld. Op een computer opgeslagen bestanden kunnen niet worden afgespeeld. Mogelijk kunnen bepaalde bestanden niet worden afgespeeld.

Map- of bestandsnamen worden niet of niet juist weergegeven.

Het maximale afspeelbare aantal tekens voor de map- en bestandsnamen op de Disc Navigator is 14.

Map- of bestandsnamen worden niet in alfabetische volgorde afgespeeld.

De volgorde van de map- en bestandsnamen die op de Disc Navigator wordt weergegeven hangt af van de tijd en datum waarop de mappen of bestanden op het USB-apparaat zijn aangemaakt.

Er is veel tijd nodig voor herkenning • van het USB-apparaat.

Mogelijk duurt het langer om gegevens te laden wanneer een USBapparaat met hoge capaciteit is aangesloten (dit kan enkele minuten in beslag nemen).

Aanvullende informatie Instellen van het TVsysteem

Voorzorgen bij het gebruik Verplaatsen van de disc-speler

Als er vervorming in de beeldweergave van de disc is, schakelt u het TV-systeem over naar het in uw land of streek toegepaste systeem. Bij omschakelen van het TV-systeem zullen de soorten discs die kunnen worden afgespeeld beperkt zijn. De oorspronkelijke fabrieksinstelling is AUTO.

Terwijl de speler in stand-by staat…

Geschikte opstelling

Druk op  STANDBY/ON terwijl u  ingedrukt houdt.

Gebruik de toetsen op het voorpaneel. De stroom wordt ingeschakeld en het TV-systeem schakelt over, zoals hieronder aangegeven. • AUTONTSC • NTSCPAL

Kies een stabiele plaats in de buurt van het TV-toestel of de stereo-installatie waarmee u de disc-speler gebruikt. Plaats de disc-speler niet bovenop een TV-toestel of videomonitor. Zet de disc-speler niet te dicht bij een cassettedeck of ander apparaat dat gevoelig is voor magnetische velden.

Vermijd de volgende plaatsen: • Plaatsen in de volle zon • Plaatsen met veel vocht of onvoldoende ventilatie • Plaatsen met veel hitte • Plaatsen met veel trillingen • Plaatsen met veel stof of tabaksrook • Plaatsen met stoom, waterdamp, roet of vettige lucht (in de keuken e.d.) Plaats nooit enig voorwerp bovenop de disc-speler. Plaats nooit enig voorwerp bovenop de disc-speler. Zorg dat de ventilatiesleuven niet geblokkeerd worden. Plaats de disc-speler niet op een wollig kleedje of deken, op een bed of sofa, en leg er nooit een doek overheen. Bij onvoldoende ventilatie kunnen de inwedige onderdelen oververhit en beschadigd reaken. Stel het apparaat niet bloot aan hitte. Plaats de disc-speler niet bovenop een versterker of ander apparaat dat warmte afgeeft. Bij opstelling in een audiorek plaatst u de disc-speler zo mogelijk onder uw versterker e.d., om de warmte die de versterker afgeeft te vermijden.

Schakel de disc-speler uit wanneer u het apparaat niet gebruikt.

Afhankelijk van de ontvangstomstandigheden kunnen er strepen in het TV-beeld verschijnen of kan er storing in de radio-ontvangst klinken wanneer de disc-speler aan staat. Als dit zich voordoet, schakelt u de discspeler uit.

Als de disc-speler direct van een koude omgeving in een warme kamer wordt geplaatst (’s winters bijvoorbeeld), of als de kamer waarin de disc-speler staat plotseling snel wordt verwarmd, kan er vocht uit de lucht in het inwendige van het apparaat condenseren (als druppeltjes op de lens e.d.). Na dergelijke condensatie zal de disc-speler niet goed werken, zodat u geen discs kunt afspelen. Laat de disc-speler dan 1 tot 2 uur lang (afhankelijk van de hoeveelheid condensatie) ongebruikt aan staan, totdat het condensvocht verdampt is. Wanneer alle condens is verdampt, zal de disc-speler weer normaal werken. Condensatie kan ook ’s zomers optreden, als de discspeler in de koude luchtstroom van een airconditioning staat. In dat geval kunt u de disc-speler beter ergens anders zetten.

Reinigen van de disc-speler • •

Trek altijd eerst de stekker uit het stopcontact, voordat u de disc-speler gaat reinigen. Veeg de disc-speler schoon met een zachte doek. Hardnekkig vuil kunt u weg poetsen met een zachte doek met wat neutrale zeep in 5 tot 6 delen water, stevig uitgewrongen, om daarna zorgvuldig na te drogen met een zachte droge doek. Alcohol, thinner, benzeen, insectenspray e.d. kunnen de opschriften en de afwerking van het apparaat aantasten. Laat ook niet langdurig plastic of rubber voorwerpen tegen de disc-speler aan liggen, want ook dat kan de afwerking aantasten. Bij gebruik van een chemisch reinigingsdoekje dient u de gebruiksaanwijzing daarvan zorgvuldig te lezen.

Voorzichtig wanneer de disc-speler staat opgesteld in een audiorek met een glazen deurtje Druk niet op  OPEN/CLOSE van de afstandsbediening om de disc-lade te openen terwijl het glazen deurtje gesloten is. Wanneer het deurtje het uitschuiven van de disc-lade tegenhoudt, kan de disc-speler defect raken.

Dit item maakt gebruik van auteursrechtbeschermende technologie die op haar beurt beschermd wordt door octrooien in de V.S. en andere intellectuele eigendomsrechten van Rovi Corporation. “Reverse engineering” en disassemblage zijn verboden.

Behandeling van de discs Opslag

Plaats de discs altijd in de hoes en berg ze verticaal op, waarbij warme en vochtige plaatsen, alsmede plaatsen waarop ze aan direct zonlicht worden blootgesteld, dienen te worden vermeden. Lees zorgvuldig de waarschuwingen van elke disc.

Discs met vingerafdrukken of vettig stof zijn niet altijd goed af te spelen. Dergelijke discs kunt u schoonvegen met een reinigingsdoekje, recht vanuit het midden naar de rand. Gebruik geen doekje waar al vuil aan kleeft. Gebruik geen benzeen, thinner of andere vluchtige stoffen voor het reinigen. Gebruik ook geen antistatische middelen of spuitbusreinigers. Hardnekking vuil poetst u weg met een zachte doek met wat water, grondig uitgewrongen, en dan droogt u zorgvuldig na met een zachte droge doek. Gebruik geen beschadigde (gebarsten of kromgetrokken) discs. Let op dat de glimmende kant van uw discs niet vuil of beschadigd wordt. Leg nooit twee discs bovenop elkaar in de disc-lade. Plak geen etiketten, stickers of labels op uw discs. De discs zouden daardoor krom kunnen trekken en onbruikbaar worden. Let op dat discs die u huurt vaak zijn voorzien van plakkers en dat de lijm daar op den duur onder uit kan komen. Controleer voor het afspelen zorgvuldig dat er geen lijm rond de labels van dergelijke discs zit.

PAL NTSC Voor het verplaatsen van de disc-speler dient u te zorgen dat er geen disc meer in zit en dat de disc-lade gesloten is. Vervolgens drukt u op  STANDBY/ON op de disc-speler (of de  STANDBY/ON-toets op de afstandsbediening), wacht u tot de aanduiding OFF in het display op het voorpaneel is gedoofd en dan trekt u de stekker uit het stopcontact. Als er bij het verplaatsen nog een disc in de discspeler zit, kan er schade aan ontstaan.

Reinigen van het disc-lensje

Bij normaal gebruik hoort het lensje van de disc-speler niet vuil te worden, maar als er mogelijk stof of vuil op is gekomen, raadpleegt u dan uw dichtstbijzijnde Pioneer onderhoudsdienst. Lensreinigers voor discspelers zijn in de handel verkrijgbaar, maar sommige kunnen schade aan het lensje veroorzaken, dus we raden het gebruik ervan af.

Aanvullende informatie Discs met afwijkende vormen

Gebruik in deze discspeler geen discs met afwijkende vormen (zeshoekig, hartvormig e.d.). Probeer niet om dergelijke discs af te spelen, want dat kan de speler beschadigen.

Condensvocht op discs

Op discs die (bijvoorbeeld ’s winters) van een koude ruimte naar een warme kamer gebracht worden, kan vocht uit de lucht condenseren (ze beslaan, met hele fijne druppeltjes). Een disc die beslagen is, met druppeltjes condensvocht, kan niet goed worden afgespeeld. Veeg zorgvuldig alle condensvocht van een dergelijke disc voordat u die in de disc-lade legt.

Gegevens over de Handelsmerken

Gefabriceerd onder licentie van Dolby Laboratories. “Dolby” en het symbool double-D zijn handelsmerken van Dolby Laboratories.

DV-2242 271 mm (B) x 42 mm (H) x 208 mm (D) DV-2240 271 mm (B) x 42 mm (H) x 208 mm (D)

Toegestane bedrijfstemperatuur

+5 °C tot +35 °C Toegestane luchtvochtigheid

5 % tot 85 % (zonder condensatie)

Video-uitgang Uitgangsniveau

Audio-uitgang (stereo L/R) Audio-uitgangsniveau

Digitale audio-uitgang Coaxiale digitaaluitgang

De technische gegevens en het ontwerp van dit product kunnen vanwege voortgaande verbetering zonder voorafgaande kennisgeving worden gewijzigd. Dit product maakt gebruik van FontAvenue® fonts onder licentie van NEC Corporation. FontAvenue is een gedeponeerd handelsmerk van NEC Corporation.

© 2013 PIONEER CORPORATION. Alle rechten voorbehouden.
