Producttype	Luidsprekerstandaard
Merk	PIONEER
Model	CP-DV1000
Afmetingen (B x H x D)	275 x 945 x 275 mm
Gewicht	4,5 kg
Compatibel met	Pioneer S-DV1000ST luidspreker
Meegeleverde accessoires	Voetbasis (x2), Stijlen (x4), Luidsprekersteun (x2), Achterklep (x2), Korte zilveren schroeven (x2), Lange zwarte schroeven (x16), Gebruiksaanwijzing
Materialen	Metaal en kunststof
Montage	Vereist handmatige montage met de meegeleverde schroeven
Veiligheidsmaatregelen	Gebruik alleen de meegeleverde schroeven; niet op een instabiel oppervlak plaatsen; verwijder de luidspreker voordat u de standaard verplaatst
Onderhoud	Afvegen met een zachte, droge doek; voor hardnekkig vuil een zachte doek bevochtigd met een verdund neutraal reinigingsmiddel gebruiken, daarna afvegen met een droge doek. Geen was, benzine of chemicaliën gebruiken.
Kabeltype	Luidsprekerkabel die door de stijlen moet worden geleid
Kleur van het bovenste gedeelte	Grijs of houtachtig afhankelijk van de positionering van de luidspreker
Garantie	Niet gespecificeerd in de handleiding

Veelgestelde vragen - CP-DV1000 PIONEER

Hoe monteer ik de CP-DV1000 standaard?

Bevestig eerst de voetbasis aan de stijlen met de meegeleverde zwarte schroeven. Leid de luidsprekerkabel door de stijl, bevestig vervolgens de luidsprekersteun bovenop de stijlen met dezelfde zwarte schroeven. Plaats daarna de luidspreker op de steun en zet deze vast met de zilveren schroeven. Installeer ten slotte de achterklep.

Welke luidsprekermodellen zijn compatibel?

Deze standaard is uitsluitend ontworpen voor de Pioneer S-DV1000ST luidspreker. Gebruik geen andere luidsprekers, omdat de standaard anders kan instorten.

Kan ik deze standaard op vloerbedekking gebruiken?

Ja, maar zorg ervoor dat het oppervlak stabiel en vlak is. Als er lege ruimtes onder de basis zijn, vul deze dan op met karton of een soortgelijk materiaal om de standaard te stabiliseren.

Hoe reinig ik de standaard?

Gebruik een zachte, droge doek. Als deze erg vuil is, bevochtig de doek dan met een mengsel van water en neutraal reinigingsmiddel (5 tot 6 keer verdund), en veeg daarna af met een droge doek. Gebruik nooit benzine, thinner of chemicaliën.

Wat zijn de afmetingen van de standaard?

De externe afmetingen zijn: 275 mm (B) x 945 mm (H) x 275 mm (D). Het gewicht is ongeveer 4,5 kg.

Hoe leid ik de luidsprekerkabel?

Leid de kabel vanaf de voetbasis naar beneden door het bovenste deel van de stijl. Leid de kabel vervolgens langs de zijkant van de stijl en laat deze uitkomen door de opening aan de achterkant van de luidsprekersteun.

Kan ik de standaard aan de vloer bevestigen?

De handleiding vermeldt geen bevestiging aan de vloer. Het wordt aanbevolen de standaard op een stabiel en vlak oppervlak te plaatsen zonder deze te bevestigen. Indien nodig kunt u antislipmatjes toevoegen, maar dit is niet voorzien door de fabrikant.

Zijn er meerdere kleuren beschikbaar?

Het bovenste gedeelte van de standaard kan grijs of houtachtig lijken, afhankelijk van de montagerichting van de luidspreker. De rest van de standaard is zwart.

Waar kan ik reserveonderdelen krijgen?

De schroeven en andere accessoires zijn specifiek. Neem contact op met de klantenservice van Pioneer of een erkende dealer voor reserveonderdelen. De handleiding geeft geen directe referentie.

Wat is het maximale gewicht dat de standaard kan dragen?

Het maximale gewicht is niet gespecificeerd in de handleiding, maar de standaard is ontworpen voor de Pioneer S-DV1000ST luidspreker met een gewicht van ongeveer 3,5 kg. Overschrijd dit gewicht niet.

GEBRUIKSAANWIJZING CP-DV1000 PIONEER

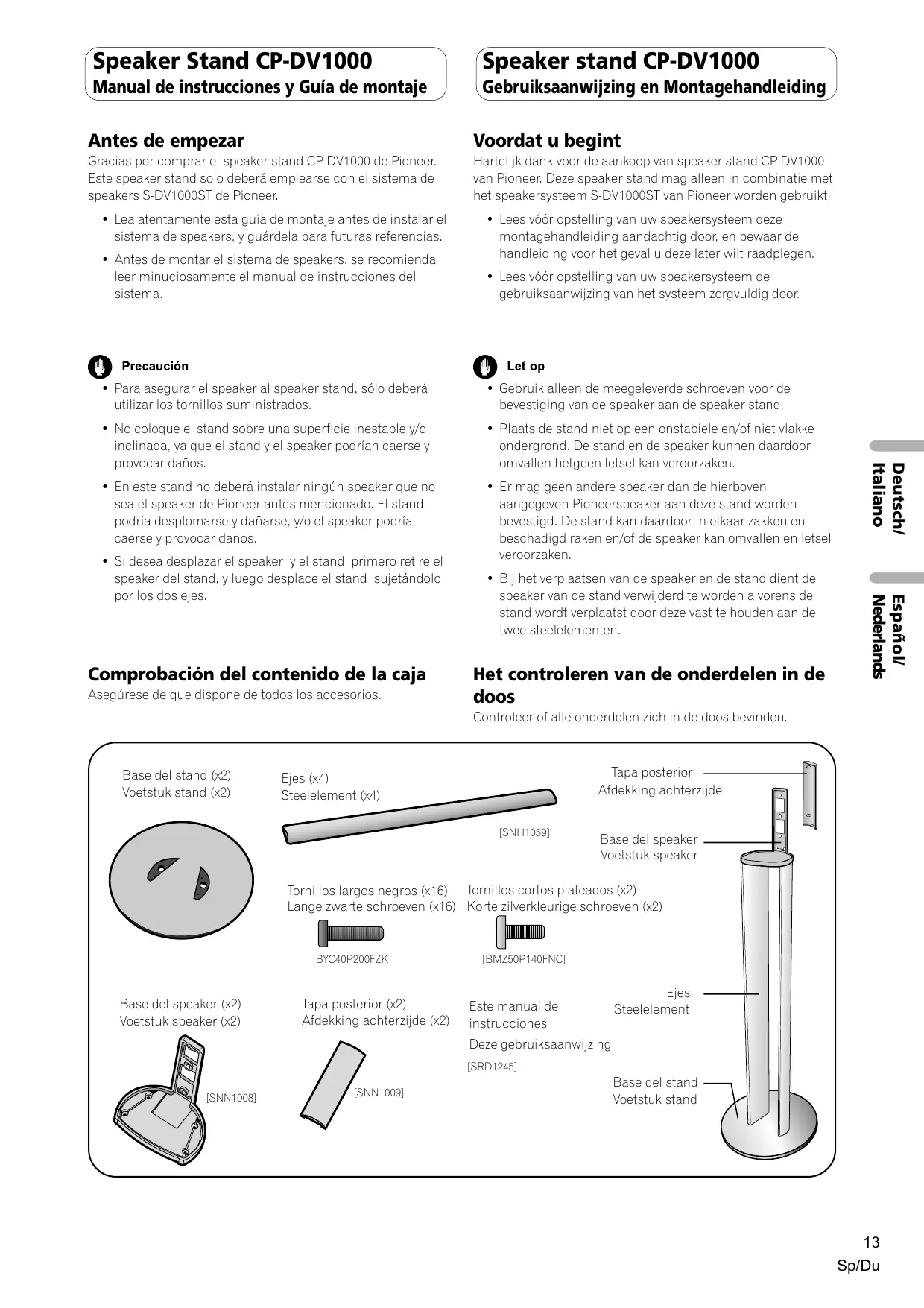

Speaker stand CP-DV1000 Gebruiksaanwijzing en Montagehandleiding

Voordat u begint

Hartelijk dank voor de aankoop van speaker stand CP-DV1000 van Pioneer. Deze speaker stand mag alleen in combinatie met het speakersystem S-DV1000ST van Pioneer worden gebruikt.

• Lees vór opstelling van uw speakersysteme.Deze montagehandleiding aandachtig door, en bewaar de handleiding voor het geval u deze later wilt raadplegen.
• Lees vór opstelling van uw speakersysteme de gebruiksaanwijzing van het systeme zorgvuldig door.

Let op

• Gebruik alleen de meegeleverde schroeven voor de bevestiging van de speaker aan de speaker stand.
• Plaats de stand Niet op een onstabiele en/of nicht vlakke ondergrond. De stand en de speaker konnen daardoor omvallen hetgeen letsel kan veroorzaken.
• Er mag geen andere speaker dan de hierboven aangegeven Pioneerspeaker aan deze stand worden bevestigd. De stand kan daardoor in elkaar zakken en beschadigd raken en/of de speaker kan omvallen en letselveroorzaken.
• Bij het verplaatsen van de speaker en de stand dient de speaker van de stand verwijderd te worden alvorens de stand worden verplaatst door deze vast te houden aan de twee steeelementen.

Het controlleren van de onderdelen in de doos

Controller of alle onderdelen zich in de doos bevinden.

Base del stand (x2) Voetstuk stand (x2)

Base del speaker (x2) Voetstuk speaker (x2)

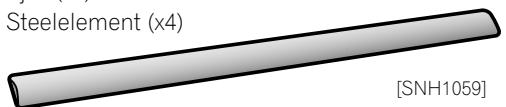

Ejes (x4)
Steelelement (x4)

Tornillos largos negros (x16)
Lange zwarte schroeven (x16)
[BYC40P200FZK]

Tapa posterior (x2) Afdekking achterzijde (x2)

Tornillos cortos plateados (x2)
Korte zilverkleurige schroeven (x2)
Este manual de instrucciones
Deze gebruiksaanwijzing [SRD1245]

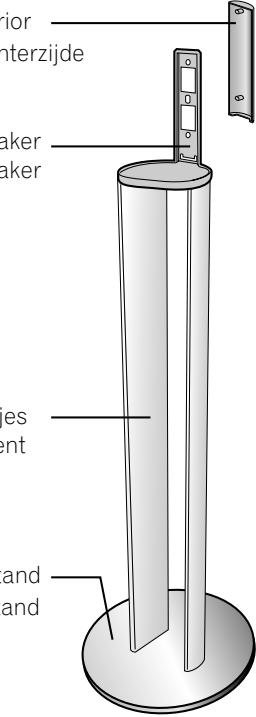

Tapa posterior Afdekking achterzijde
Base del speaker Voetstuk speaker
Ejes Steelelement
Base del stand Voetstuk stand

1 Bevestig het voetstuk met gebruik van de meegeleverde Zwarte schroeven aan de steeelementen.

Lijn de 4 schroefgaten in het voetstuk van de stand op met de schroefgaten in de twee steeelementen;plaats de schroeven en draai deze vast.

2 Geleid het speakersnoer door het voetstuk van de stand (1) maar de bovenkant van het steeelement (2).

Het is om het even door welk steeelement het snoer worden geleid. Maak het snoer vast door het in de gleuf aan de onderzijde van het voetstuk van de stand in te klemmen.

3 Geleid het speakersnoer vanaf de bovenzijde van het steeelement door het voetstuk (3), langs derijkant (4), en geleidt het door maar dechterzijde (5) van het voetstuk van de speaker.

4 Bevestig met gebruik van de meegeleverde zwarte schroeven het voetstuk van de speaker aan de boenkant van de steeelementen.

Lijn de 4 schroefgaten in het voetstuk van de speaker op met de schroefgaten in de twee steeelementen;plaats daarna de schroeven en draai deze vast.

5 Bevestig de satellierspeaker met gebruik van de meegeleverde silverkleurige schroeven op+zijn plaats.

De speaker heeft een grijs- en een houtkleurige zijde zodate de speaker met de gewenste zijde boven kan worden geplaatst. Zorg er voorafgaande aan bevestiging voor dat het speakersnoer (van het steelelement) lang genoeg is voor aansluiting op het aansluitingspunt van de speaker.

6 Sluit het speakersnoer aan op de aansluitingspunten aan dechterzijde van de speaker.

7 Bevestig de afdekkingspap aan dechterzijde zoals hiernaast aangegeven.

Nota

Indien u de afdekkingspkap van de awhile zijde wilt verwijderen, kut u deze losmaken door aan de onderkant van de afdekkingspkap te trekken.

Instalación

Plaats de stand op een stabiele en vlakke ondergrund; indien de stand op een onstabile ondergrund worden geplaatst kan dit gevaar opleveren. Indien er zich onder de stand holtes bevinden, dient de stand in evenwicht te worden gebracht door de holtes op te vullen met karton of een gelijksoortig materiaal.

De positie van de speaker heeft invloed op de klank.

Indien de basklank onvoldoende is, dient de speakerDICHTER bij de muur te worden geplaatst. De beste basklank wordt verkregen door de speaker geheel gegen de muur te plaatsen. Indien de lage tonen te krachtig zich en een gedempte klank voortbrengen, kurz u de speaker van de muur af plaatsen. Plaatsing van de speaker gegen een dik gordijn kan tevens effectief zich.

Bepaal de positie zodanig dat het gewenste geluid worden verzreaken.

Onderhoud kast

• Gebruik een poetsdoek of een droge doeck om stof en vuil te verwijderen.
• Gebruik indien de kast erg vuil is een zachte doeck, die in neutraal schoonmaakmiddel is gespoeld dat 5 à 6 maal met water is verdund. Neem de kast nogmaals af met een droge doeck. Gebruik geen meubelwas of reinigingsmiddelen voor meubels.
• Gebruik geen verdunners, benzine, insetkenbestrijdingsspray of andere chemische middelen op of nabij de kast; deutsche tasten het oppervlak aan.

Technische beschrijving

Afmetingen buitenzijde 275 (B) x 945 (H) x 275 (D) mm Gewicht 4,5 kg

Meegeleverde onderdelen

Voetstuk stand 2
Steelelement 4
Voetstuk speaker 2
Afdekking weiterijde 2
Korte zilverkleurige schroeven 2
Lange zwarte schroeven 16
Gebruiksaanwijzing 1

N.B.

De technische beschrijving en het ontwerp können zonder kennisgeving ter verbetering van het apparaat worden gewijzigd.

Uitgeveven door Pioneer Corporation. Copyright © 2002 Pioneer Corporation. All rechten voorbehonden.
