Type de produit	Support de haut-parleur
Marque	PIONEER
Modèle	CP-DV1000
Dimensions (L x H x P)	275 x 945 x 275 mm
Poids	4,5 kg
Compatible avec	Enceinte Pioneer S-DV1000ST
Accessoires fournis	Base du pied (x2), Montants (x4), Support d'appui de l'enceinte (x2), Couvercle arrière (x2), Vis courtes argentées (x2), Vis longues noires (x16), Mode d'emploi
Matériaux	Métal et plastique
Assemblage	Nécessite montage manuel à l'aide des vis fournies
Précautions de sécurité	Utiliser uniquement les vis fournies ; ne pas placer sur surface instable ; retirer l'enceinte avant de déplacer le pied
Entretien	Essuyer avec un chiffon doux et sec ; pour saletés tenaces, utiliser un chiffon doux imbibé d'un détergent neutre dilué, puis essuyer avec un chiffon sec. Ne pas utiliser de cire, benzène ou produits chimiques.
Type de câble	Câble d'enceinte à faire passer dans les montants
Couleur de la partie supérieure	Grise ou bois selon le positionnement de l'enceinte
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - CP-DV1000 PIONEER

Comment assembler le support CP-DV1000 ?

Fixez d'abord la base du pied aux montants avec les vis noires fournies. Passez le câble d'enceinte dans le montant, puis fixez le support d'appui sur le dessus des montants avec les mêmes vis noires. Ensuite, placez l'enceinte sur le support et immobilisez-la avec les vis argentées. Enfin, installez le couvercle arrière.

Quels modèles d'enceintes sont compatibles ?

Ce support est conçu exclusivement pour l'enceinte Pioneer S-DV1000ST. N'utilisez pas d'autres enceintes, car le pied pourrait s'effondrer.

Puis-je utiliser ce support sur un sol en moquette ?

Oui, mais assurez-vous que la surface est stable et plane. Si des espaces vides subsistent sous la base, comblez-les avec du carton ou un matériau similaire pour stabiliser le pied.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Si très sale, humidifiez le chiffon avec un mélange d'eau et de détergent neutre (dilué 5 à 6 fois), puis essuyez avec un chiffon sec. N'utilisez jamais de benzène, diluant ou produits chimiques.

Quelles sont les dimensions du support ?

Les dimensions externes sont : 275 mm (L) x 945 mm (H) x 275 mm (P). Le poids est d'environ 4,5 kg.

Comment faire passer le câble d'enceinte ?

Faites passer le câble depuis la base du pied vers le bas à travers la partie supérieure du montant. Ensuite, longez le câble le long du côté du montant et faites-le sortir par l'orifice à l'arrière du support d'appui de l'enceinte.

Puis-je fixer le support au sol ?

La notice ne mentionne pas de fixation au sol. Il est recommandé de placer le pied sur une surface stable et plane sans le fixer. Si nécessaire, vous pouvez ajouter des patins antidérapants, mais cela n'est pas prévu par le fabricant.

Y a-t-il plusieurs couleurs disponibles ?

La partie supérieure du support peut apparaître de couleur grise ou bois selon le sens de montage de l'enceinte. Le reste du support est noir.

Où puis-je obtenir des pièces de rechange ?

Les vis et autres accessoires sont spécifiques. Contactez le service client Pioneer ou un revendeur agréé pour obtenir des pièces détachées. La notice ne fournit pas de référence directe.

Quel poids maximal peut supporter le pied ?

Le poids maximal n'est pas spécifié dans la notice, mais il est conçu pour l'enceinte Pioneer S-DV1000ST dont le poids est d'environ 3,5 kg. Ne dépassez pas ce poids.

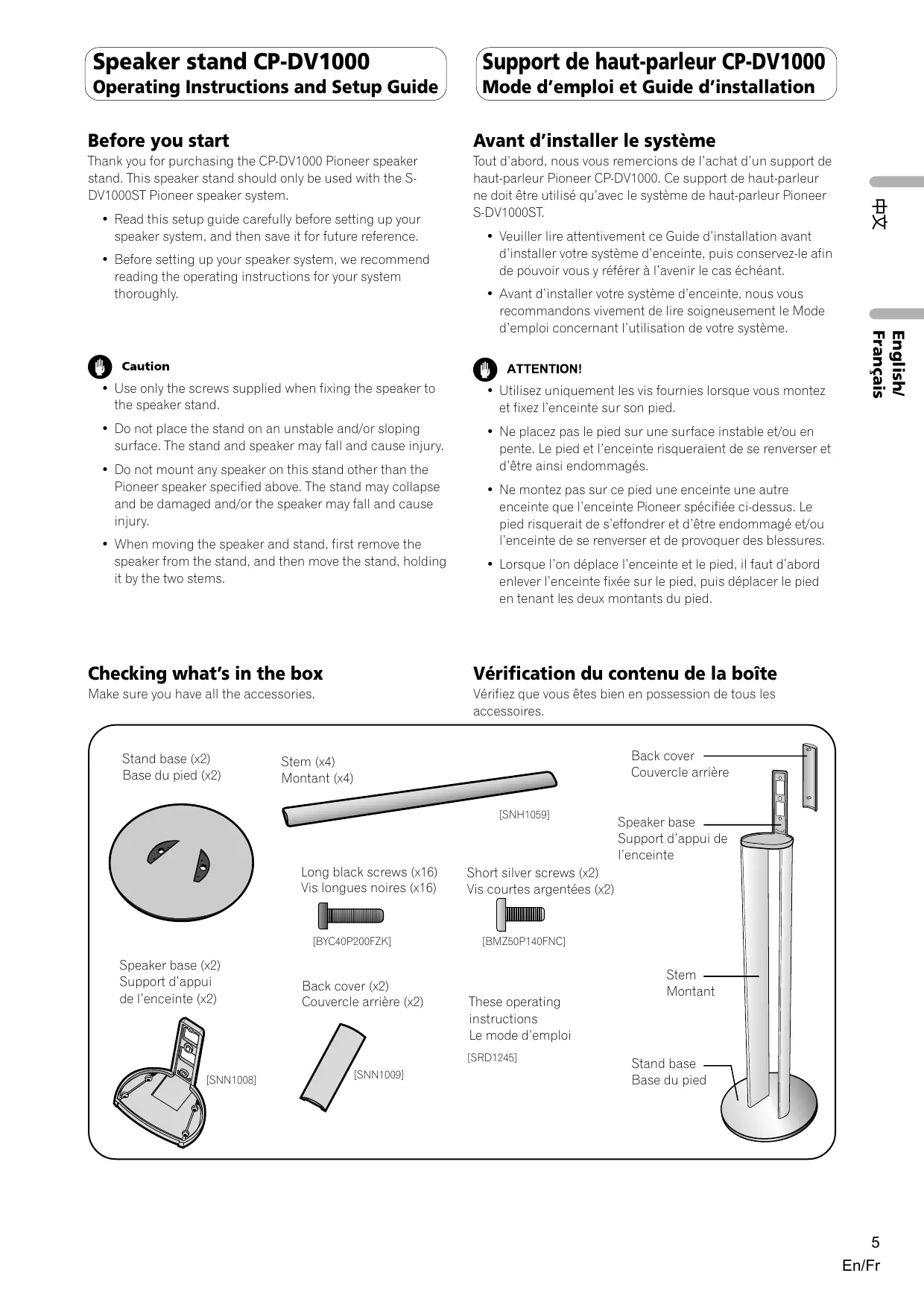

MODE D'EMPLOI CP-DV1000 PIONEER

Avant d'installer le système

Tout d'abord, nous vous remercions de l'achat d'un support de haut-parleur Pioneer CP-DV1000. Ce support de haut-parleur ne doit être utilisé qu'avec le système de haut-parleur Pioneer S-DV1000ST.

• Veiller lire attentivement ce Guide d'installation avant d'installer votre système d'enceinte, puis conservez-le afin de pouvoir vous y référer à l'avenir le cas échéant.
• Avant d'installer votre système d'enceinte, nous vous recommandons vivement de lire soigneusement le Mode d'emploi concernant l'utilisation de votre système.

Attention!

• Utilisez uniquement les vis fournies lorsque vous montez et fixez l'enceinte sur son pied.
• Ne placez pas le pied sur une surface instable et/ou en pente. Le pied et l'enceinte risqueraient de se renverser et d'être ainsi endommagés.
• Ne montez pas sur ce pied une enceinte autre que l'enceinte Pioneer spécifiée ci-dessus. Le pied risquerait de s'effondrer et d'être endommagé et/ou l'enceinte de se renverser et de provoquer des blessures.
• Lorsque l'on déplace l'enceinte et le pied, il faut d'abord enlever l'enceinte fixée sur le pied, puis déplacer le pied en tenant les deux montants du pied.

Vérification du contenu de la boîte

Vérifiez que vous êtes bien en possession de tous les accessoires.

Support de base (x2)

Base du pied (x2)

Speaker base (x2)

Support d'appui

de l'enceinte (x2)

Stem (x4)

Montant (x4)

Vis longues noires (x16)

[BYC40P200FZK]

Couvercle arrière (x2)

Couvercle arrière (x2)

Assemblage du support du haut-parleur

1 Fixer la base du pied aux montants au moyen des vis noires fournies à cet effet.

Aligner les quatre trous des vis situés sur la base du pied de l'enceinte avec les trous des vis qui se trouvent sur les deux montants. Puis, introduire les vis dans les trous respectifs et les serrer.

Faire passer le câble de l'enceinte vers le bas à partir de la base du pied (1) à travers la partie supérieure du montant (2).

Peu import le montant que vous utilisez pour faire passer le câble. Fixer le câble en le faisant rentrer dans la fente qui se trouve sous la base du pied.

3 Faire passer le câble de l'enceinte de la partie supérieure du montant jusqu'à la base du pied (3), le long du côté (4), puis le faire sortir par l'orifice de la partie arrière (5) du support d'appui de l'enceinte.

4 Fixer le support de l'enceinte sur la partie supérieure des montants au moyen des vis noires fournies avec le pied.

Aligner les quatre trous des vis situés sur le support d'appui de l'enceinte avec les trous des vis qui se trouvent sur les deux montants. Puis, introduire les vis dans les trous respectifs et les serrer.

Mettre en place l'enceinte satellite et l'immobiliser au moyen des vis argentées fournies avec le pied.

Selon la manière dont vous positionnez l'enceinte, vous obtenez une partie supérieure de couleur grise ou de couleur bois. Assurez-vous que le câble de l'enceinte (venant du montant) est assez long pour atteindre les bornes de connexion avant de le fixer.

6 Connecter le câble de l'enceinte aux bornes de connexion situées sur la partie arrière de l'enceinte.

7 Installer le couvercle arrière comme indiqué sur l'illustration à droite.

Note

Si vous nevez retirer le couvercle arrière, l'enlever en titant à partir de la partie inférieure.

Installation

Placer le pied sur une surface stable et plane (bien à niveau). Si vous placez le pied sur une surface instable, ceci peut être dangereux si la surface sous le pied n'est pas parfaitement plate. S'il existe des vides sous le pied, stabilisez le pied en remplissant les vides avec du carton ou un autre matériel similaire.

La tonalité est affectée par la position où se trouve le pied.

Si les basses sont insuffisantes, déplacez l'enceinte pour la placer plus près du mur. Le son des basses le plus riche est obtenu lorsque l'enceinte est placée contre le mur. Si le son des basses est trop fort, produisant un son sourd ou amorti, éloignez l'enceinte du mur. Le fait de placer l'enceinte contre un rideau épais peut être également efficace.

Réglez la position de l'enceinte afin d'obtenir le son désiré.

Entretien du dispositif

• Utilisez un chiffon doux ou un chiffon sec pour éliminer la poussière et les saletés.
• Si le dispositif est très sale, utilisez un chiffon doux imprégné d’un produit de nettoyage neutre dilué cinq ou six fois avec de l'eau. Finalement, essuyez avec un chiffon sec. N'utilisez pas de cire pour les meubles ou des produits détergents ou de nettoyage.
• N'utilisez jamais de diluants, de benzène, de produits insecticides vaporisés ou d'autres produits chimiques sur le dispositif ou à proximité, ceux-ci risquant de corroder la surface.

Caracteristiques

Dimensions externes 275 (L) x 945 (H) x 275 (P) mm Poids 4.5 kg

Accessoires fournies avec le pied

Base du pied 2

Montant 4

Support d'appui de l'enceinte 2

Couvercle arrière 2

Vis courtes argentées 2

Vis longues noires 16

Mode d'emploi 1

Remarque

Les caractéristiques techniques (specifications) et le design peuvent être modifiés sans préavis afin de répondre à des modifications du dispositif.

Tous droits de reproduction et de traduction réservés.
