CP-DV1000 - Dvd 播放器 PIONEER - 免费用户手册

产品类型	扬声器支架
品牌	先锋
型号	CP-DV1000
尺寸 (长 x 高 x 深)	275 x 945 x 275 毫米
重量	4.5 千克
兼容	先锋 S-DV1000ST 音箱
提供的配件	底座 (x2), 立柱 (x4), 音箱支撑架 (x2), 后盖 (x2), 银色短螺丝 (x2), 黑色长螺丝 (x16), 使用说明书
材质	金属和塑料
组装	需要手动安装，使用提供的螺丝
安全注意事项	仅使用提供的螺丝；请勿放置在不稳定的表面上；移动支架前先取下音箱
维护	用柔软干布擦拭；顽固污渍可用蘸有稀释中性洗涤剂的软布擦拭，再用干布擦干。请勿使用蜡、苯或化学制品。
线缆类型	音箱线缆需穿过立柱
顶部颜色	根据音箱定位呈灰色或木色
保修	手册未指定

常见问题 - CP-DV1000 PIONEER

如何组装 CP-DV1000 支架？

首先使用提供的黑色螺丝将底座固定在立柱上。将音箱线缆穿过立柱，然后用同样的黑色螺丝将支撑架固定在立柱顶部。然后，将音箱放在支撑架上，用银色螺丝固定。最后，安装后盖。

哪些音箱型号兼容？

此支架专为先锋 S-DV1000ST 音箱设计。请勿使用其他音箱，否则支架可能倒塌。

我可以在地毯上使用此支架吗？

可以，但确保表面稳定平整。如果底座下方存在空隙，请用纸板或类似材料填塞以稳定支架。

如何清洁支架？

使用柔软干布。如果非常脏，可用蘸有水和中性洗涤剂（稀释5-6倍）混合溶液的软布擦拭，再用干布擦干。切勿使用苯、稀释剂或化学制品。

支架的尺寸是多少？

外部尺寸为：275 毫米（长）x 945 毫米（高）x 275 毫米（深）。重量约为4.5千克。

如何穿过音箱线缆？

将线缆从底座底部穿过立柱上部。然后，将线缆沿立柱侧面走线，并从音箱支撑架后部的孔中引出。

我可以将支架固定在地面上吗？

手册未提及固定在地面上。建议将支架放在稳定平整的表面上，无需固定。如有必要，可以添加防滑垫，但制造商未提供此设计。

有多种颜色可选吗？

支架顶部根据音箱安装方向可呈现灰色或木色。支架其余部分为黑色。

在哪里可以买到备件？

螺丝和其他配件是专用的。请联系先锋客服或授权经销商购买备件。手册未提供直接参考。

支架最大承重是多少？

手册未指定最大重量，但此支架专为先锋 S-DV1000ST 音箱设计，其重量约为3.5千克。请勿超过此重量。

用户手册 CP-DV1000 PIONEER

感謝您惠購CP-DV1000先鋒揚聲器支架。本揚聲器支架僅應用於S-DV1000ST先鋒揚聲器系統。

• 設置揚聲器系統前請先仔細閱讀本安裝指南，並請將之妥善保存以備日後參考。
• 設置揚聲器系統前，我們建議您先通讀您揚聲器系統的使用說明書。

小心

• 將揚聲器安裝至揚聲器支架時，請僅使用附帶的螺絲。
  ·請勿將支架放置於不穩定和/或傾斜的表面。否則，支架和揚聲器可能會摔落，引起損傷。
  ·請勿將上述指定先鋒揚聲器以外的其他揚聲器安裝於本支架。否則，支架可能會破裂受損，而揚聲器也可能會跌落，引起損傷。
• 當搬移揚聲器和支架時，請先將揚聲器從支架上卸下，然後再搬移支架，請手持兩個撑杆拿放。

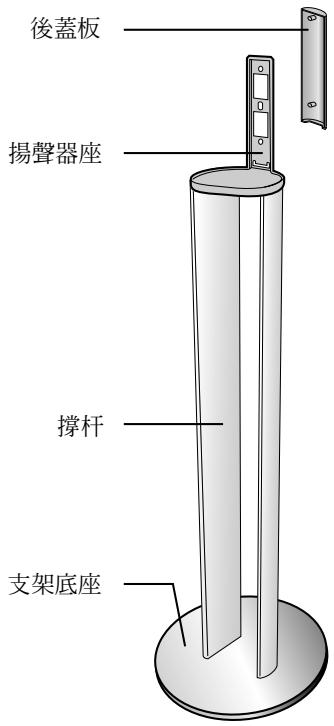

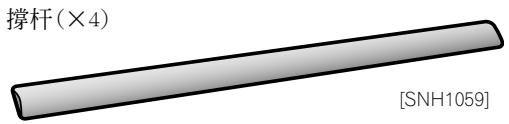

開箱檢查

請確認附件是否齊全。

支架底座 (× 2)

長腳黑螺絲 (× 16)
[BYC40P200FZK]

短腳銀螺絲 (× 2)
[BMZ50P140FNC]

揚聲器座 (× 2)

後蓋板 (× 2)

[SRD1245]

相關使用說明書

装配揚聲器支架

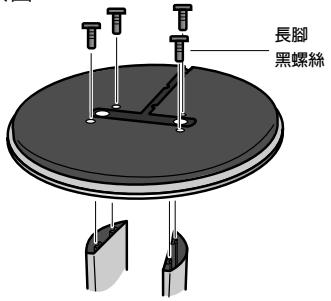

1 使用附帶的黑螺絲將支架底座安裝到擋杆上。

將支架底座上的4個螺絲孔對準兩個撑杆上的螺絲孔，然後再插入螺絲並將其緊固。

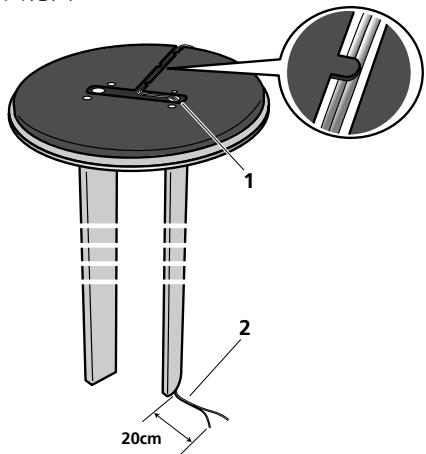

2 將揚聲器電纜從支架底座(1)穿入至撑杆頂部(2)。

電纜從哪個撑杆走線並無二致。請將電纜嵌入支架底座上底部的凹槽內，將其穩固。

3 將揚聲器電纜從撑杆頂部穿過揚聲器座底部(3)，並沿邊走線(4)，然後再從揚聲器座背面(5)穿出。

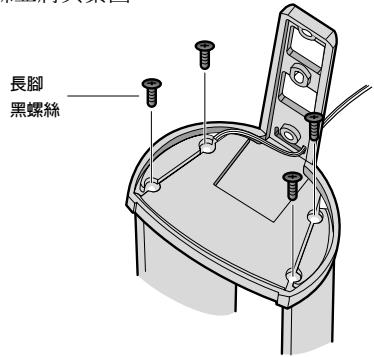

4 使用附帶的黑螺絲將揚聲器座固定在撑杆頂部。

將揚聲器座上的4個螺絲孔對準兩個撑杆上的螺絲孔，然後再插入螺絲並將其緊固。

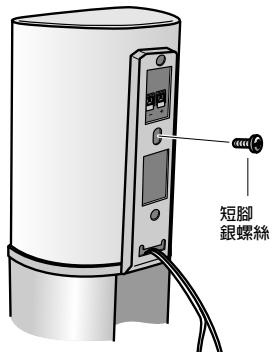

5 使用一顆附帶的銀螺絲將衛星揚聲器安裝到位。

揚聲器頂面可爲灰色或木色，這根據您將揚聲器的哪面朝上擺放。

在安裝固定前，請確保揚聲器電纜(自撑杆起)足夠長，足以到達揚聲器端子。

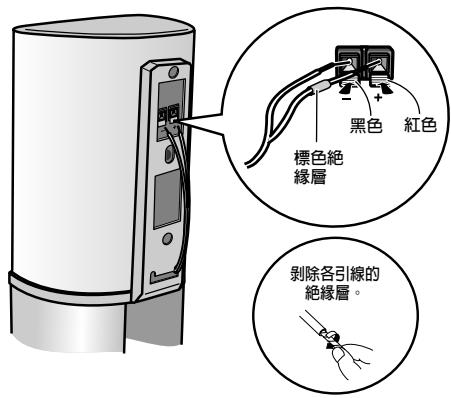

6 將揚聲器電纜連接至揚聲器背面的端子。

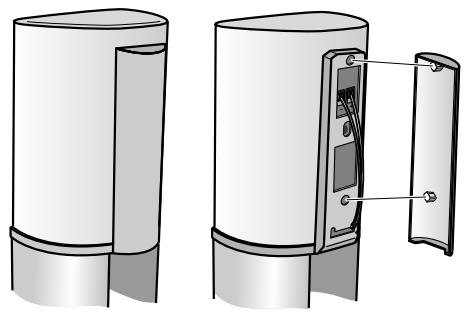

7 如右所示安装後蓋板。

注意

如果您需要卸除後蓋板，請拉住其底部，將其卸下。

安装

將支架放置在平穩水平的表面；若安放在不平穩的表面則會造成危險。如果支架下有空隙，請用紙板或相似材質填塞空隙以穩定支架。聲音會受揚聲器位置影響。

如果低音不足，請將揚聲器移近牆壁。若揚聲器靠牆壁擺放，則可獲得最豐富的低音。如果低音太強，產生沉悶的聲音，則應將揚聲器移離牆壁。將揚聲器靠著厚窗帘擺放也同樣有效。

按需要調整位置，以獲得所要的聲音。

機殼保養

• 使用抛光布或乾布擦拭灰塵或污跡。
  ·如果機殼十分髒，請用軟布蘸取用5至6倍的水稀釋的中性清潔劑。然後，再用乾布擦拭。請勿使用家具蠟或清潔劑。
• 切勿將稀釋劑，汽油，殺虫劑噴霧和其他化學製品用於本機或本機附近，因爲，這些化學製品會腐蝕表面。

規格

支架底座 2
撑杆 4
揚聲器座 2
後蓋板 2
短脚銀螺絲 2
長腳黑螺絲 16
使用說明書 1

注意

因產品改進，規格和設計若有變更，恕不另行通知。

先鋒株式會社發行

版權©2002先鋒株式會社

版权所有
