Producttype	Analoge mengtafel 8 kanalen
Merk en model	Alto Zephyr ZMX862
Aantal kanalen	8 mono kanalen + 2 stereo
Voeding	AC 100-240V, 50/60 Hz
Stroomverbruik	30 W
Microfooningangen	8 XLR-ingangen met voorversterker
Lijningangen	8 jack-ingangen 6,35 mm
Equalisatie	3 bands per kanaal (hoog, midden, laag)
Uitgangen	Main L/R, Aux, Hoofdtelefoon, Opname
Extra functies	Ingebouwde FX, Bluetooth, USB audio
Afmetingen (B x D x H)	400 x 300 x 100 mm
Gewicht	3,5 kg
Chassismateriaal	Metaal en ABS-plastic
Onderhoud en reiniging	Gebruik een droge, zachte doek. Vermijd schurende middelen.
Veiligheid	Ontkoppel voor het reinigen. Niet blootstellen aan vocht.
Reserveonderdelen en repareerbaarheid	Neem contact op met Alto Klantenservice voor onderdelen.

Veelgestelde vragen - Zephyr ZMX862 ALTO

Hoe sluit ik een microfoon aan op de mengtafel Alto Zephyr ZMX862?

Gebruik een XLR-kabel om de microfoon aan te sluiten op een XLR-ingang (kanalen 1 tot 8). Zorg ervoor dat het kanaal in de modus Micro staat en pas de gain aan.

Waarom komt er geen geluid uit de aangesloten luidsprekers?

Controleer of de kabels goed zijn aangesloten op de Main L/R uitgangen, dat het hoofdvolume (Master) en de kanaalvolumes openstaan, en dat de Power knop aan staat.

Hoe gebruik ik het ingebouwde effect (FX)?

Druk op de knop FX On, selecteer een effect (reverberatie, delay, enz.) met de selector, en stel vervolgens het zendniveau op elk kanaal in met de AUX/FX knop.

Kan ik mijn audiosessie direct op een computer opnemen?

Ja, de tafel heeft een USB audio uitgang. Sluit deze aan op uw pc via een USB-B kabel en selecteer deze als invoerapparaat in uw opnamesoftware.

Hoe reinig ik de mengtafel?

Koppel het apparaat los en gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit oplosmiddelen of chemicaliën.

Wat te doen als een kanaal geen geluid produceert?

Controleer of de fader omhoog staat, of het kanaal niet is gedempt, of de gain voldoende is en of de kabel werkt. Test met een ander kanaal om het probleem te isoleren.

De Bluetooth-verbinding werkt niet, wat te doen?

Zorg ervoor dat de Bluetooth-functie is ingeschakeld (BT On). Zet uw bronapparaat in de detectiemodus en selecteer 'Zephyr ZMX862' in de lijst. Herstart indien nodig.

Wat is het uitgangsvermogen van de hoofdtelefoon?

De hoofdtelefoonuitgang levert voldoende vermogen voor hoofdtelefoons van 32 tot 600 ohm. Stel het volume in met de Phones knop.

Kan ik de mengtafel als audio-interface gebruiken?

Ja, dankzij de USB audio aansluiting kan de tafel worden gebruikt als audio-interface met 8 ingangen / 2 uitgangen op een computer.

Hoe los ik storende geluiden (gezoem) op?

Controleer of alle kabels afgeschermd en correct aangesloten zijn. Houd audiokabels uit de buurt van stroomkabels. Verlaag de gain van ongebruikte kanalen.

GEBRUIKSAANWIJZING Zephyr ZMX862 ALTO

• ZEPHYR mengpaneel
- Stroomadapter
- Snelstartgids
- Veiligheidsvoorschriften & boekje met informatie over de garantie

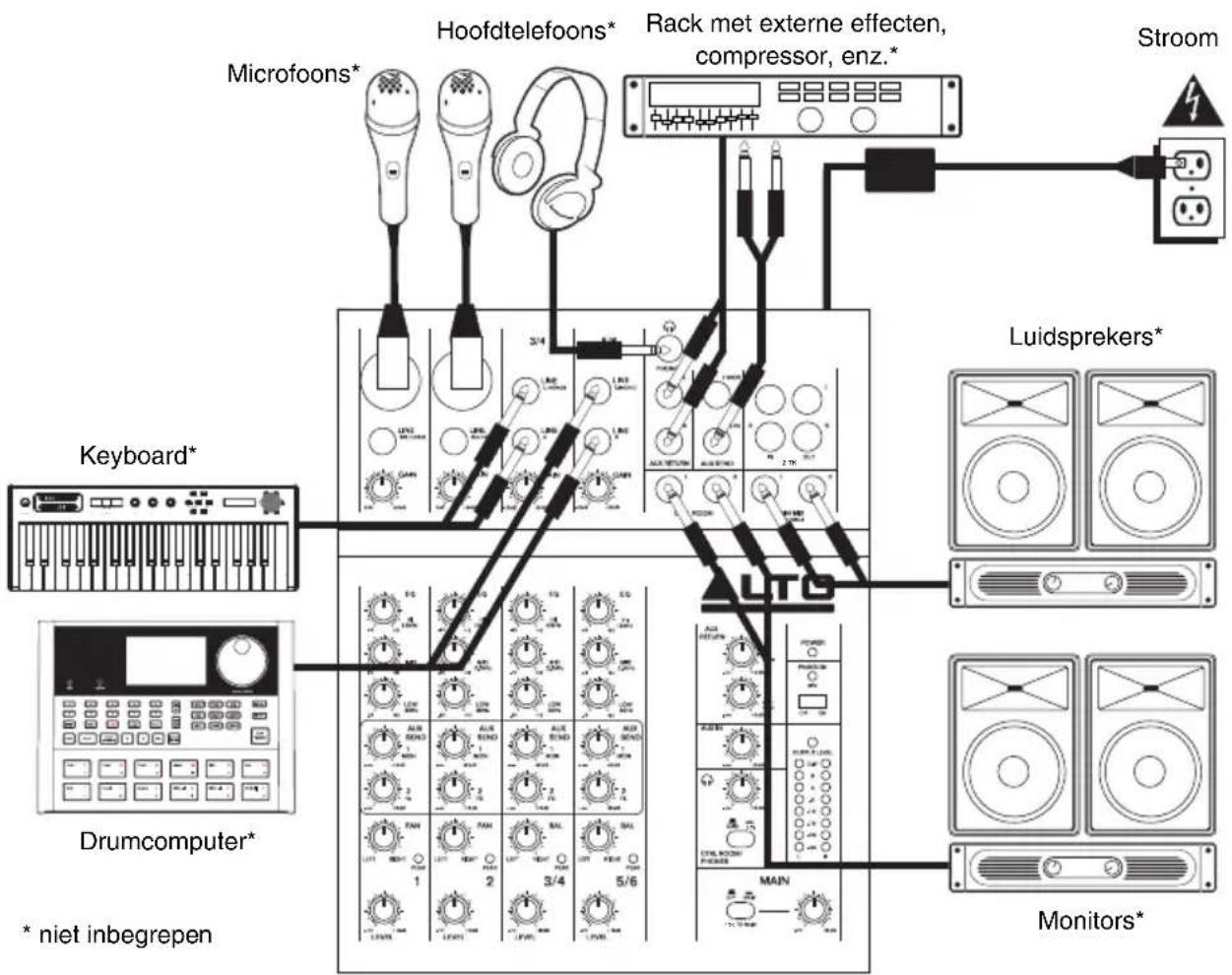

VERBINDINGSDIAGRAM

Opmerkingen:

• Microfoons, monitoren, versterker, luidsprekers, kabels, enz. zijn niet inbegrepen.
• Houd de voeding van het mengpaneel verwijderd van uw gitaarkabel en de kanaalingangen van het mengpaneel om bij hoge gain-instellingen elektrische brom te verminderen.
• Om een rack met externe effecten, een compressor enz. te gebruiken, moet u een Y-kabel (1/4" stereo naar twee 1/4" mono) verbinden met de uitgang AUX SEND "2 FX" en de linker- en rechteringangen van uw extern apparaat. Sluit de uitgangen van uw externe apparaat aan op de linker- en rechter- AUX RETURN-INGANGEN.

EIGENSCHAPPEN

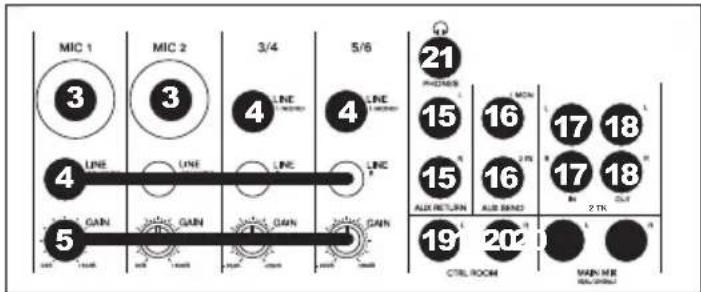

1. POWER IN: Gebruik de meegeleverde stroomadapter om het mengpaneel aan te sluiten op een stopcontact. Sluit de voeding eerst aan op het mengpaneel en daarna op het stopcontact. Zorg ervoor dat het apparaat ondertussen uit staat.
2. POWER SWITCH: Zet het mengpaneel aan en uit. Zet het mengpaneel aan nadat alle invoerapparaten zijn aangesloten en voordat u de versterkers aanzet. Schakel de versterkers uit voordat u de mixer uitzet.
3. MIC INPUT: Sluit met behulp van een XLR-kabel een microfoon aan op deze ingangen.
4. LINE INPUT*: Sluit lijnniveau-apparaten aan op deze ingangen met 1/4"-kabels.
5. GAIN: Regelt het geluidsniveau van het kanaal (pre-fader en pre-EQ gain). Pas dit zo aan dat de PEAK LED maar lichtjes oplicht tijdens de luidste delen van de song.

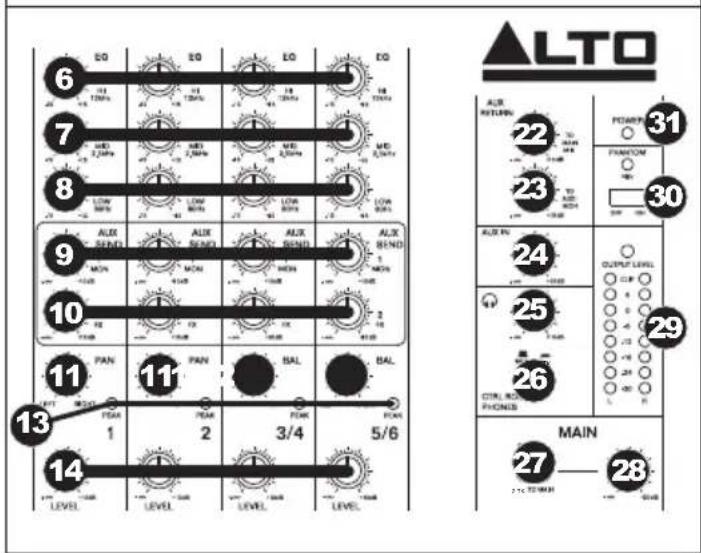

6. HI EQ (TREBLE): Regelt de hoge frequenties (treble) van het kanaal.
7. MID EQ: Regelt de middenfrequenties van het kanaal.
8. LOW EQ (BASS): Regelt de lage frequenties (bassen) van het kanaal.
9. AUX SEND 1 MON: Regelt het geluidsniveau van het kanaal (pre-EQ) dat wordt verzonden naar de AUX SEND-uitgang met het label "1 MON".

U kunt deze gebruiken om een aangepaste monitormix te maken voor uzelf of uw muzikanten.

1. AUX SEND 2 FX: Regelt het geluidsniveau van het kanaal (post-EQ) dat wordt verzonden naar de interne effectenprocessor van het mengpaneel. Zet dit aan voor de kanalen waarop u interne effecten wilt toepassen. U kunt dit gebruiken om externe effecten toe te passen op individuele kanalen.
2. CHANNEL PAN: Past de plaats aan van het (mono)kanaal in het stereoveld.
3. BALANS (CH 3/4 & 5/6): Regelt de balans tussen Kanalen 3 en 4 en Kanalen 5 en 6.
4. PEAK LED: De LED knippert wanneer het signaal overstuurd wordt. Als dit gebeurt, verlaag dan de instelling van de GAIN-knop of de CHANNEL VOLUME-knop.
5. CHANNEL VOLUME: Past het geluidsniveau aan van het kanaal.
6. AUX RETURN-INGANGEN**: U kunt de uitgangen van een extern apparaat aansluiten op deze ingangen met behulp van 1/4" monokabels. Deze ingangen worden meestal gebruikt voor externe effectenapparaten, maar ze kunnen ook gebruikt worden als een extra inputkanaal voor synthesizers, drumcomputers, enz. Als uw bron mono is, sluit de kabel dan aan op de linkeraansluiting. Dan is het hoorbaar in zowel het linker- als rechterkanaal.
7. Als alleen het linkerkanaal wordt gebruikt, zal het signaal hoorbaar zijn in zowel linker- als rechterkanaal en is de geluidsbalans niet aanpasbaar.
8. Als alleen het rechterkanaal wordt gebruikt, dan is het signaal enkel hoorbaar in het rechterkanaal.
   ** Om een rack met externe effecten, een compressor enz. te gebruiken, moet u een Y-kabel (1/4" stereo naar twee 1/4" mono) verbinden met de uitgang AUX SEND "2 FX" en de linker- en rechteringangen van uw extern apparaat. Sluit de uitgangen van uw externe apparaat aan op de linker- en rechter- AUX RETURN-INGANGEN.

* Bij gebruik van LIJNINGANGEN 3/4, 5/6 en de AUX RETURNS:

1. AUX SEND-UITGANGEN **: U kunt gebruik maken van een 1/4" TRS-kabel om de AUX 1 MON-uitgang aan te sluiten op de ingang van een externe versterker of actieve monitor om een aangepaste monitormix te creëren voor de muzikanten op het podium. U kunt dit niveau aanpassen met de AUX RETURN LEVEL-knop met het label "TO AUX 1 MON". Voor gebruik van het mengpaneel met een extern effectenrack, compressor, enz., moet u met behulp van een Y-kabel de AUX 2 FX-uitgang aansluiten op de ingang van uw extern apparaat en vervolgens de uitgangen van het apparaat aansluiten op de AUX RETURN-ingangen van het mengpaneel.
2. 2-TRACK INPUTS: U kunt deze ingangen verbinden met de uitgangen van een externe geluidsbron met behulp van een standaard stereo RCA-kabel (afzonderlijk verkrijgbaar). U kunt dit kanaal naar de monitormix (met behulp van de MAIN/2-TRACK-schakelaar) en/of de hoofdmix sturen (met behulp van de 2-TRACK TO MAIN-schakelaar).
3. 2-TRACK OUTPUTS: U kunt deze uitgangen aansluiten op de ingangen van een extern opnameapparaat met behulp van een standaard stereo RCA-kabel (afzonderlijk verkrijgbaar).
4. CTRL ROOM OUTPUTS: Gebruik standaard 1/4"-kabels om deze uitgangen aan te sluiten op uw monitor- of versterkersysteem. Het geluidsniveau van deze outputs wordt geregeld door de CTRL ROOM / PHONES-knop.
5. MAIN MIX OUTPUTS: Gebruik standaard 1/4"-kabels om deze uitgangen aan te sluiten op de hoofdluidsprekers of -versterker. Het geluidsniveau van deze uitgangen wordt gecontroleerd door de MAIN VOLUME-knop.
6. PHONES: Sluit uw 1/4"-stereohoofdtelefoon aan op deze uitgang. De CTRL ROOM / PHONES-knop bepaalt het volume.
7. AUX RETURN TO MAIN MIX: Regelt het volume van het signaal dat wordt verzonden naar de AUX RETURN-ingangen en doorgestuurd naar de MAIN MIX-uitgangen.
8. AUX RETURN TO AUX 1 MON: Regelt het volume van het signaal dat wordt verzonden naar de AUX RETURN-ingangen en doorgestuurd naar de CTRL ROOM-uitgangen.
9. 2-TRACK LEVEL: Past het niveau aan van het ingangssignaal van de 2-TRACK-ingangen.
10. CTRL ROOM / PHONES: Regelt het volume van de CTRL ROOM-uitgangen en je hoofdtelefoon.
11. MAIN / 2-TRACK: Druk op deze toets om te kiezen welk signaal wordt doorgestuurd naar de CTRL ROOM-uitgangen en je hoofdtelefoon: de hoofdmix of het signaal van de 2-TRACK-ingangen.
12. 2-TRACK TO MAIN: Druk op deze toets om te kiezen welk signaal wordt doorgestuurd naar de MAIN MIX-uitgangen: de hoofdmix of het signaal van de 2-TRACK-ingangen.
13. MAIN VOLUME: Regelt het volume van de MAIN OUT.
14. LED METERS: Toont de geluidsniveau van de hoofdmix. Zet het volume lager als de CLIP-LED te vaak oplicht.
15. PHANTOM POWER: Deze schakelaar activeert en deactiveert fantoomvoeding. Wanneer geactiveerd, levert de fantoomvoedingen +48V aan de XLR-microfooningangen. De LED boven de schakelaar zal oplichten. Houd er rekening mee dat de meeste dynamische microfoons geen fantoomvoeding nodig hebben, terwijl de meeste condensatormicrofoons dat wel nodig hebben. Raadpleeg de documentatie van uw microfoon om te weten te komen of fantoomvoeding nodig is.
16. POWER LED: Brandt wanneer de luidspreker is ingeschakeld.

TECHNICAL SPECIFICATIONS

FREQUENCY RESPONSE: All inputs: 20 Hz – 22 kHz (±1 dB)

THD+N:
