Producttype	Mengpaneel
Merk	ALTO
Model	Zephyr ZMX52
Afmetingen (B x D x H)	320 mm x 250 mm x 80 mm
Gewicht	2,5 kg
Voeding	12V DC / 500 mA (adapter inbegrepen)
Stroomverbruik	6 W
Aantal kanalen	5 (4 mono + 1 stereo)
Equalizer	2-bands per kanaal (hoge/lage toon)
Effecten	Ingebouwde digitale effecten (16 presets)
Phantomvoeding	+48V schakelbaar
Aansluitingen	4x XLR/jack combo-ingangen, 1x stereo RCA, hoofdtelefoonuitgang, masteruitgang XLR en RCA
Frequentiebereik	20 Hz - 20 kHz
Signaal-ruisverhouding	> 95 dB
THD+N	< 0,01%
Materialen	Stalen chassis, kunststof behuizing
Reiniging	Afnemen met een zachte, droge doek; geen oplosmiddelen
Veiligheid	Alleen gebruiken met meegeleverde adapter; niet blootstellen aan vocht
Reparatie	Neem contact op met een erkend servicecentrum; geen door de gebruiker te vervangen onderdelen
Garantie	2 jaar
Toebehoren	Stroomadapter, gebruikershandleiding

Veelgestelde vragen - Zephyr ZMX52 ALTO

Hoe sluit ik een microfoon aan op de Zephyr ZMX52?

Sluit een microfoon aan op een van de combo-ingangen (XLR/jack). Zet de gainknop op de juiste stand en schakel indien nodig +48V phantomvoeding in voor condensatormicrofoons.

Kan ik de Zephyr ZMX52 gebruiken met een laptop?

Ja, u kunt een laptop aansluiten via de stereo RCA-ingang of via een jack op een van de mono-ingangen (met verloopkabel). Zorg dat de laptopuitgang niet overstuurt.

Wat betekenen de LED's op het paneel?

De LED's geven het signaalniveau per kanaal aan. Het clip-lampje gaat branden als het signaal te hoog staat, draai dan de gain omlaag.

Hoe gebruik ik de ingebouwde effecten?

Druk op de FX-knop en draai aan de FX-regelaar om een effect (bv. reverb of delay) te kiezen. Stel de FX-mix in per kanaal.

Waarom hoor ik ruis uit de luidsprekers?

Ruis kan komen door een verkeerde gain-instelling, een slechte aarding of een defecte kabel. Probeer de gain lager te zetten en controleer kabels.

Hoe schakel ik phantomvoeding in?

Druk op de +48V-knop op het paneel. De bijbehorende LED gaat branden. Let op: schakel phantomvoeding alleen in als uw microfoon dit nodig heeft.

Wat is het gewicht van de Zephyr ZMX52?

Het mengpaneel weegt circa 2,5 kg.

Kan ik meerdere mengpanelen koppelen?

Ja, via de masteruitgang kunt u een ander paneel aansluiten op de line-ingang. Gebruik gebalanceerde kabels voor de beste signaaloverdracht.

Hoe onderhoud ik het mengpaneel?

Reinig het paneel met een zachte, droge doek. Gebruik geen oplos- of schuurmiddelen. Trek altijd de stekker uit het stopcontact voordat u het schoonmaakt.

Wat moet ik doen als er geen geluid uitkomt?

Controleer of alle kabels goed zijn aangesloten, of de mastervolume omhoog staat en of de mute-knoppen niet zijn ingedrukt. Test met een hoofdtelefoon of er signaal is.

GEBRUIKSAANWIJZING Zephyr ZMX52 ALTO

• ZEPHYR mengpaneel
- Stroomadapter
- Snelstartgids
- Veiligheidsvoorschriften & boekje met informatie over de garantie

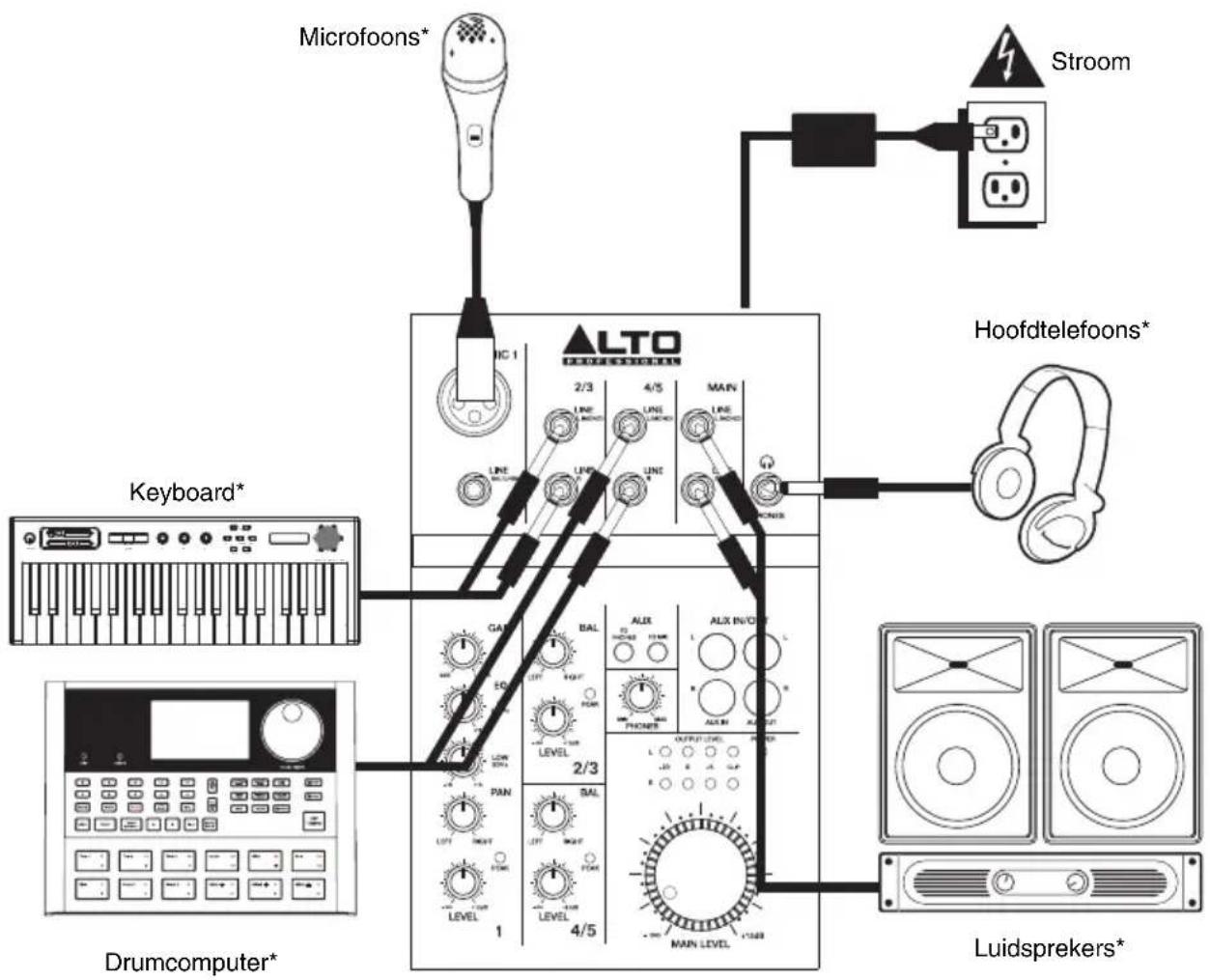

VERBINDINGSDIAGRAM

* niet inbegrepen

Opmerkingen:

• Microfoons, monitoren, versterker, luidsprekers, kabels, enz. zijn niet inbegrepen.
• Houd de voeding van het mengpaneel verwijderd van uw gitaarkabel en de kanaalingangen van het mengpaneel om bij hoge gain-instellingen elektrische brom te verminderen.

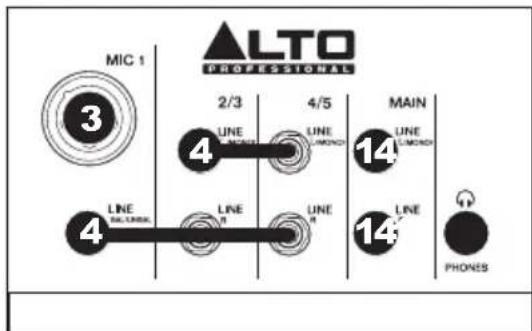

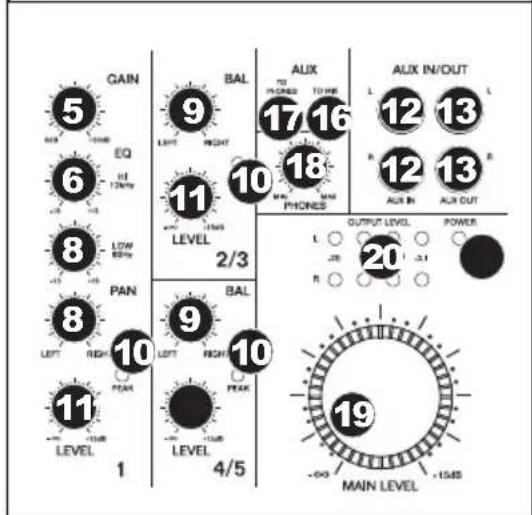

EIGENSCHAPPEN

1. POWER IN: Gebruik de meegeleverde stroomadapter om het mengpaneel aan te sluiten op een stopcontact. Sluit de voeding eerst aan op het mengpaneel en daarna op het stopcontact. Zorg ervoor dat het apparaat ondertussen uit staat.

2. POWER SWITCH: Zet het mengpaneel aan en uit. Zet het mengpaneel aan nadat alle invoerapparaten zijn aangesloten en voordat u de versterkers aanzet. Schakel de versterkers uit voordat u de mixer uitzet.

3. MIC INPUT: Sluit met behulp van een XLR-kabel een microfoon aan op deze ingangen.

4. LINE INPUT*: Sluit lijnniveau-apparaten aan op deze ingangen met 1/4"-kabels.

5. GAIN: Regelt het geluidsniveau van het kanaal (prefader en pre-EQ gain). Pas dit zo aan dat de PEAK LED maar lichtjes oplicht tijdens de luidste delen van de song.

6. HI EQ (TREBLE): Regelt de hoge frequenties (treble) van het kanaal.

7. LOW EQ (BASS): Regelt de lage frequenties (bassen) van het kanaal.

8. CHANNEL PAN: Past de plaats aan van het (mono)kanaal in het stereoveld.

9. BALANS (CH 2/3 & 4/5): Regelt de balans tussen Kanalen 2 en 3 en Kanalen 4 en 5.

10. PEAK LED: De LED knippert wanneer het signaal overstuurd wordt. Als dit gebeurt, verlaag dan de instelling van de GAIN-knop of de CHANNEL VOLUME-knop.

11. CHANNEL VOLUME: Past het geluidsniveau aan van het kanaal.

12. AUX INPUTS: U kunt deze ingangen verbinden met de uitgangen van een externe geluidsbron met behulp van een standaard stereo RCA-kabel (afzonderlijk verkrijgbaar). U kunt dit kanaal naar de monitormix (met behulp van de AUX RETURN TO PHONES-schakelaar) en/of de hoofdmix sturen (met behulp van de AUX RETURN TO MAIN MIX-schakelaar).

13. AUX OUTPUTS: U kunt deze uitgangen aansluiten op de ingangen van een extern opnameapparaat met behulp van een standaard stereo RCA-kabel (afzonderlijk verkrijgbaar).

14. MAIN MIX OUTPUTS: Gebruik standaard 1/4"-kabels om deze uitgangen aan te sluiten op de hoofdluidsprekers of -versterker. Het geluidsniveau van deze uitgangen wordt gecontroleerd door de MAIN LEVEL-knop.

15. PHONES OUTPUT: Sluit uw 1/4"-stereohoofdtelefoon aan op deze uitgang. De PHONES-knop bepaalt het volume.

16. AUX RETURN TO MAIN MIX: Druk op deze toets om te kiezen welk signaal wordt doorgestuurd naar de MAIN MIX-uitgangen: de hoofdmix of het signaal van de AUX-ingangen.

17. AUX RETURN TO PHONES: Druk op deze toets om te kiezen welk signaal wordt doorgestuurd naar de je hoofdtelefoon: de hoofdmix of het signaal van de AUX-ingangen.

18. PHONES: Regelt het volume van de je hoofdtelefoon.

19. MAIN LEVEL: Regelt het volume van de MAIN MIX OUTPUTS.

20. LED METERS: Toont de geluidsniveau van de hoofdmix. Zet het volume lager als de CLIP-LED te vaak oplicht.

21. POWER LED: Brandt wanneer de luidspreker is ingeschakeld.

* Bij gebruik van LIJNINGANGEN 2/3, 4/5 en de AUX RETURNS:

- Als alleen het linkerkanaal wordt gebruikt, zal het signaal hoorbaar zijn in zowel linker- als rechterkanaal en is de geluidsbalans niet aanpasbaar.

- Als alleen het rechterkanaal wordt gebruikt, dan is het signaal enkel hoorbaar in het rechterkanaal.

TECHNICAL SPECIFICATIONS

FREQUENCY RESPONSE: All inputs: 20 Hz – 22 kHz (±1 dB)

THD+N:
