Merk	ALTO
Model	ZMX122FX
Producttype	Mengpaneel ZEPHYR
Voeding	Netstroom (stroomkabel inbegrepen, 100-240V)
Afmetingen (bij benadering)	260 x 260 x 80 mm
Gewicht (bij benadering)	2,5 kg
Kanalen	8 (4 microfoon + 2 stereo lijn)
Microfooningangen	4 x XLR
Lijningangen	4 x 6,35 mm mono jack (kanalen 5/6 en 7/8 in stereo)
Equalizer per kanaal	3 bands (Hoge, Midden, Lage tonen)
Ingebouwde effecten	16 digitale presets (reverb, delay, chorus, flanger, etc.)
Hoofduitgangen	2 x 6,35 mm jack (Main Out)
Hoofdtelefoonuitgang	1 x 6,35 mm stereo jack
Fantoomvoeding	+48 V schakelbaar (voor condensatormicrofoons)
AUX-functies	2 sends (1 MON pre-fader, 2 FX post-fader)
Auxiliaire terugkeer	2 stereo-ingangen (6,35 mm jack)
2-spoor in-/uitgangen	RCA (weergave en opname)
Effectpedaalingang	1 x 6,35 mm TRS jack (mute/omzeilen)
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Voor reiniging loskoppelen. Vermijd vocht.
Veiligheid	Het apparaat loskoppelen voor elke ingreep. Niet blootstellen aan water of overmatige vochtigheid.

Veelgestelde vragen - ZMX122FX ALTO

Hoe sluit ik een condensatormicrofoon aan op de ZMX122FX?

Gebruik een XLR-kabel op de MIC 1 tot 4 ingangen. Schakel de fantoomvoeding (+48V) in via de PHANTOM POWER-schakelaar aan de achterkant van de console. Controleer of uw microfoon compatibel is en of de gain correct is ingesteld.

Hoe gebruik ik de ingebouwde effecten?

Selecteer een effect met de EFFECT SELECT-knop (1 tot 16). Stel de intensiteit in met de EFFECT VARIATION-knop. Voor elk kanaal, verhoog de AUX 2 FX-knop (post-fader) om het effect op dat kanaal toe te passen. Gebruik de MUTE-knop om het effect tijdelijk uit te schakelen.

Hoe verminder ik elektrische brom?

Houd de stroomkabel van de console weg van de ingangskabels (microfoons en instrumenten). Gebruik kwalitatief afgeschermde kabels. Sluit de console indien nodig aan op een geaard stopcontact.

Hoe sluit ik een externe monitor aan voor muzikanten?

Sluit de AUX 1 MON-uitgang (6,35 mm jack) aan op de ingang van de versterker of actieve luidspreker. Pas het niveau van elk kanaal aan met de AUX 1 MON-knop (pre-fader). Gebruik de TO AUX 1 MON-knop op de retoursectie om de auxiliaire retours op te nemen.

Hoe sluit ik een externe effectprocessor aan?

Gebruik een Y-kabel (stereo 6,35 mm naar twee mono) om de AUX 2 FX-uitgang aan te sluiten op de linker/rechter ingangen van de processor. Sluit de uitgangen van de processor aan op de linker/rechter AUX RETURN-ingangen van de console. Pas de niveaus aan met de TO MAIN MIX- en TO AUX 1 MON-knoppen.

Wat te doen als het PEAK-lampje brandt?

Het PEAK-lampje geeft clippen aan. Verlaag de gain (GAIN) van het betreffende kanaal of verlaag het niveau (LEVEL). Pas de equalizer aan indien nodig om vervorming te voorkomen.

Hoe neem ik de hoofdmix op een extern apparaat op?

Sluit een RCA-kabel aan van de 2TK OUT (REC)-uitgangen op de ingangen van uw recorder. Het niveau wordt geregeld met de 2-TRACK LEVEL-knop. Gebruik de 2-TRACK TO MAIN-schakelaar om het signaal indien nodig naar de hoofd uitgangen te sturen.

Hoe balanceer ik de stereokanalen 5/6 en 7/8?

Gebruik de BALANCE-knop van elk stereopaar. Hiermee kunt u de balans tussen linker en rechter kanaal instellen. Merk op dat als alleen het linker kanaal is aangesloten, het signaal naar beide zijden wordt gestuurd.

Hoe gebruik ik een pedaal om effecten uit te schakelen?

Sluit een schakelpedaal (momentaan of aan/uit) aan op de FOOT SWITCH-ingang met een 6,35 mm TRS-kabel. Het pedaal maakt het mogelijk om alle interne effecten voor alle kanalen te omzeilen (mute).

Hoe reinig ik het mengpaneel?

Koppel het apparaat los. Gebruik een zachte, droge doek om de behuizing en de knoppen stofvrij te maken. Gebruik geen chemische of schurende middelen. Vermijd vocht.

GEBRUIKSAANWIJZING ZMX122FX ALTO

• ZEPHYR mengpaneel
- Stroomadapter
- Snelstartgids
- Veiligheidsvoorschriften & boekje met informatie over de garantie

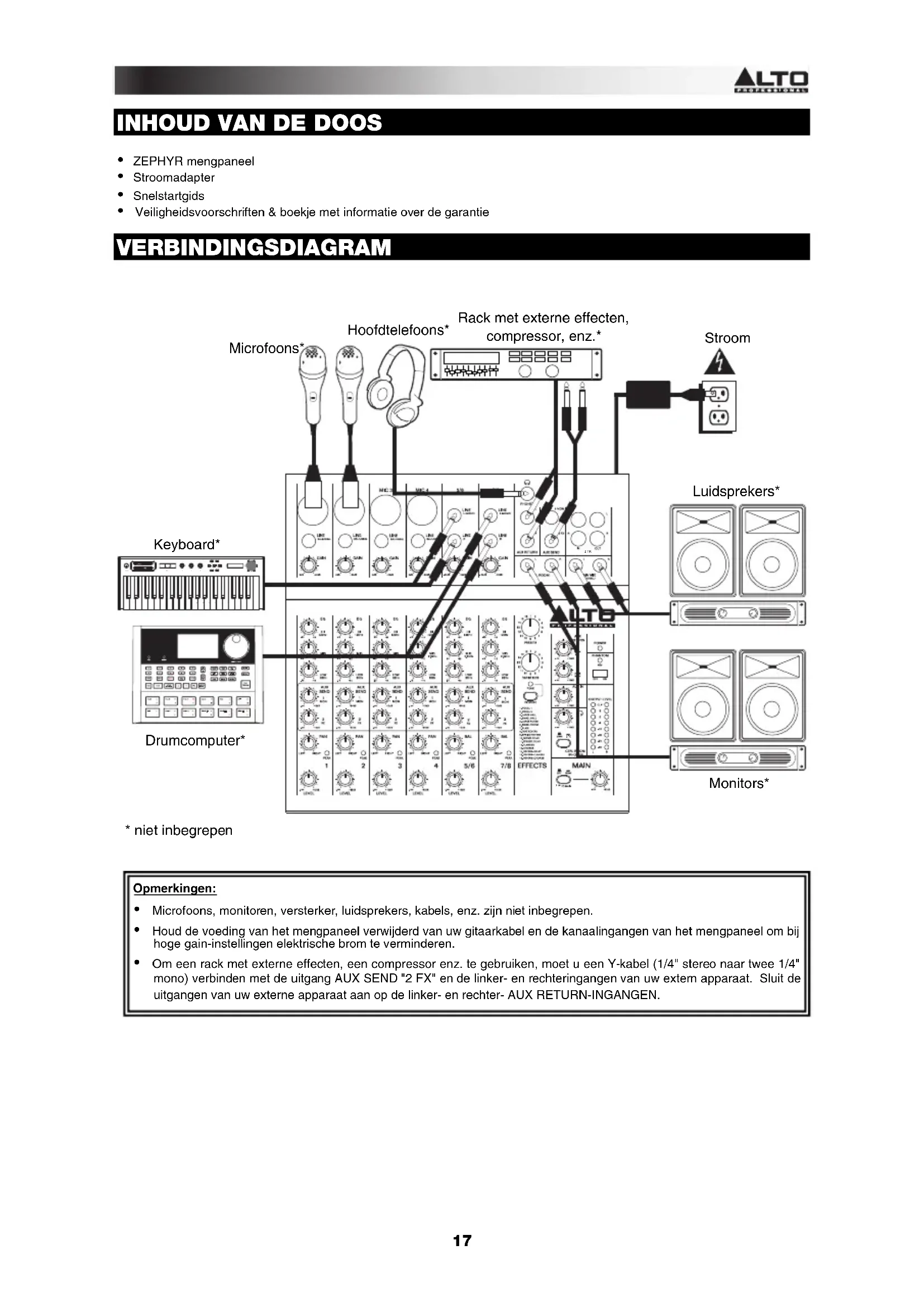

VERBINDINGSDIAGRAM

* niet inbegrepen

Opmerkingen:

• Microfoons, monitoren, versterker, luidsprekers, kabels, enz. zijn niet inbegrepen.
• Houd de voeding van het mengpaneel verwijderd van uw gitaarkabel en de kanaalingangen van het mengpaneel om bij hoge gain-instellingen elektrische brom te verminderen.
• Om een rack met externe effecten, een compressor enz. te gebruiken, moet u een Y-kabel (1/4" stereo naar twee 1/4" mono) verbinden met de uitgang AUX SEND "2 FX" en de linker- en rechteringangen van uw extern apparaat. Sluit de uitgangen van uw externe apparaat aan op de linker- en rechter- AUX RETURN-INGANGEN.

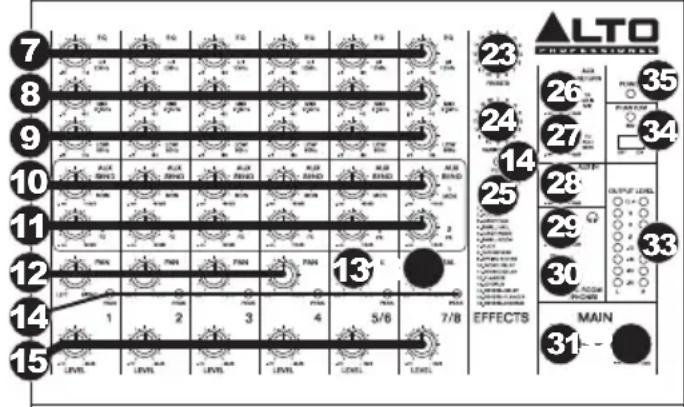

EIGENSCHAPPEN

1. POWER IN: Gebruik de meegeleverde stroomadapter om het mengpaneel aan te sluiten op een stopcontact. Sluit de voeding eerst aan op het mengpaneel en daarna op het stopcontact. Zorg ervoor dat het apparaat ondertussen uit staat.
2. POWER SWITCH: Zet het mengpaneel aan en uit. Zet het mengpaneel aan nadat alle invoerapparaten zijn aangesloten en voordat u de versterkers aanzet. Schakel de versterkers uit voordat u de mixer uitzet.
3. FOOTSWITCH: Wanneer op deze aansluiting met behulp van een 1/4" TRS-kabel een vergrendelbare voetschakelaar is aangesloten, kan de voetschakelaar worden ingedrukt om alle kanalen de interne effectenprocessor te doen omzeilen.
4. MIC INPUT: Sluit met behulp van een XLR-kabel een microfoon aan op deze ingangen.
5. LINE INPUT*: Sluit lijnniveau-apparaten aan op deze ingangen met 1/4"-kabels.
6. GAIN: Regelt het geluidsniveau van het kanaal (pre-fader en pre-EQ gain). Pas dit zo aan dat de PEAK LED maar lichtjes oplicht tijdens de luidste delen van de song.
7. HI EQ (TREBLE): Regelt de hoge frequenties (treble) van het kanaal.
8. MID EQ: Regelt de middenfrequenties van het kanaal.
9. LOW EQ (BASS): Regelt de lage frequenties (bassen) van het kanaal.
10. AUX SEND 1 MON: Regelt het geluidsniveau van het kanaal (pre-EQ) dat wordt verzonden naar de AUX SEND-uitgang met het label "1 MON". U kunt deze gebruiken om een aangepaste monitormix te maken voor uzelf of uw muzikanten.
11. AUX SEND 2 FX: Regelt het geluidsniveau van het kanaal (post-EQ) dat wordt verzonden naar de interne effectenprocessor van het mengpaneel. Zet dit aan voor de kanalen waarop u interne effecten wilt toepassen. U kunt dit gebruiken om externe effecten toe te passen op individuele kanalen.
12. CHANNEL PAN: Past de plaats aan van het (mono)kanaal in het stereoveld.
13. BALANS (CH 5/6 & 7/8): Regelt de balans tussen Kanalen 5 en 6 en Kanalen 7 en 8.
14. PEAK LED: De LED knippert wanneer het signaal overstuurd wordt. Als dit gebeurt, verlaag dan de instelling van de GAIN-knop of de CHANNEL VOLUME-knop.
15. CHANNEL VOLUME: Past het geluidsniveau aan van het kanaal.
16. AUX RETURN-INGANGEN**: U kunt de uitgangen van een extern apparaat aansluiten op deze ingangen met behulp van 1/4" monokabels. Deze ingangen worden meestal gebruikt voor externe effectenapparaten, maar ze kunnen ook gebruikt worden als een extra inputkanaal voor

synthesizers, drumcomputers, enz. Als uw bron mono is, sluit de kabel dan aan op de linkeraansluiting. Dan is het hoorbaar in zowel het linker- als rechterkanaal.

1. AUX SEND-UITGANGEN **: U kunt gebruik maken van een 1/4" TRS-kabel om de AUX 1 MON-uitgang aan te sluiten op de ingang van een externe versterker of actieve monitor om een aangepaste monitormix te creëren voor de muzikanten op het podium. U kunt dit niveau aanpassen met de AUX RETURN LEVEL-knop met het label "TO AUX 1 MON". Voor gebruik van het mengpaneel met een extern effectenrack, compressor, enz., moet u met behulp van een Y-kabel de AUX 2 FX-uitgang aansluiten op de ingang van uw extern apparaat en vervolgens de uitgangen van het apparaat aansluiten op de AUX RETURN-ingangen van het mengpaneel.
2. 2-TRACK INPUTS: U kunt deze ingangen verbinden met de uitgangen van een externe geluidsbron met behulp van een standaard stereo RCA-kabel (afzonderlijk verkrijgbaar). U kunt dit kanaal naar de monitormix (met behulp van de MAIN/2-TRACK-schakelaar) en/of de hoofdmix sturen (met behulp van de 2-TRACK TO MAIN-schakelaar).
3. 2-TRACK OUTPUTS: U kunt deze uitgangen aansluiten op de ingangen van een extern opnameapparaat met behulp van een standaard stereo RCA-kabel (afzonderlijk verkrijgbaar).
4. CTRL ROOM OUTPUTS: Gebruik standaard 1/4"-kabels om deze uitgangen aan te sluiten op uw monitor- of versterkersysteem. Het geluidsniveau van deze outputs wordt geregeld door de CTRL ROOM / PHONES-knop.
5. MAIN MIX OUTPUTS: Gebruik standaard 1/4"-kabels om deze uitgangen aan te sluiten op de hoofdluidsprekers of -versterker. Het geluidsniveau van deze uitgangen wordt gecontroleerd door de MAIN VOLUME-knop.

ALTO PROFESSIONAL 1 2 3

4 5 6 MIC 1 MIC 2 MIC 3 MIC 4 5/8 7/8 22 16 17 18 19 16 17 18 19 20 20 21 21

7 8 9 10 11 12 13 14 15 23 24 25 26 27 28 29 30 31 32 33 34 35 EFFECTS MAIN

* Bij gebruik van LIJNINGANGEN 5/6, 7/8 en de AUX RETURNS:

• Als alleen het linkerkanaal wordt gebruikt, zal het signaal hoorbaar zijn in zowel linker- als rechterkanaal en is de geluidsbalans niet aanpasbaar.
• Als alleen het rechterkanaal wordt gebruikt, dan is het signaal enkel hoorbaar in het rechterkanaal.

** Om een rack met externe effecten, een compressor enz. te gebruiken, moet u een Y-kabel (1/4" stereo naar twee 1/4" mono) verbinden met de uitgang AUX SEND "2 FX" en de linker- en rechteringangen van uw extern apparaat. Sluit de uitgangen van uw externe apparaat aan op de linker- en rechter- AUX RETURN-INGANGEN.

1. PHONES: Sluit uw 1/4"-stereohoofdtelefoon aan op deze uitgang. De CTRL ROOM / PHONES-knop bepaalt het volume.
2. EFFECTS SELECTOR: Selecteert het effect dat de interne effectenprocessor van het mengpaneel zal toepassen op de verschillende kanalen. Elk kanaal kan verschillende geluidsniveaus naar de processor doorsturen door de FX POST SEND-knoppen bij te regelen. Zie de sectie EFFECTEN voor uitleg over de beschikbare effecten.
3. VARIATIONS SELECTOR: Selecteert de hoeveelheid effect toegepast op de verschillende kanalen.
4. FX MUTE: Druk op deze knop om de effecten te dempen of terug aan te zetten.
5. AUX RETURN TO MAIN MIX: Regelt het volume van het signaal dat wordt verzonden naar de AUX RETURN-ingangen en doorgestuurd naar de MAIN MIX-uitgangen.
6. AUX RETURN TO AUX 1 MON: Regelt het volume van het signaal dat wordt verzonden naar de AUX RETURN-ingangen en doorgestuurd naar de CTRL ROOM-uitgangen.
7. 2-TRACK LEVEL: Past het niveau aan van het ingangssignaal van de 2-TRACK-ingangen.
8. CTRL ROOM / PHONES: Regelt het volume van de CTRL ROOM-uitgangen en je hoofdtelefoon.
9. MAIN / 2-TRACK: Druk op deze toets om te kiezen welk signaal wordt doorgestuurd naar de CTRL ROOM-uitgangen en je hoofdtelefoon: de hoofdmix of het signaal van de 2-TRACK-ingangen.
10. 2-TRACK TO MAIN: Druk op deze toets om te kiezen welk signaal wordt doorgestuurd naar de MAIN MIX-uitgangen: de hoofdmix of het signaal van de 2-TRACK-ingangen.
11. MAIN VOLUME: Regelt het volume van de MAIN OUT.
12. LED METERS: Toont de geluidsniveau van de hoofdmix. Zet het volume lager als de CLIP-LED te vaak oplicht.
13. PHANTOM POWER: Deze schakelaar activeert en deactiveert fantoomvoeding. Wanneer geactiveerd, levert de fantoomvoedingen +48V aan de XLR-microfooningangen. De LED boven de schakelaar zal oplichten. Houd er rekening mee dat de meeste dynamische microfoons geen fantoomvoeding nodig hebben, terwijl de meeste condensatormicrofoons dat wel nodig hebben. Raadpleeg de documentatie van uw microfoon om te weten te komen of fantoomvoeding nodig is.
14. POWER LED: Brandt wanneer de luidspreker is ingeschakeld.

EFFECTEN

OM DE EFFECTEN OP EEN KANAAL TE HOREN: Gebruik de EFFECTS SELECTOR om één van de effecten hieronder te selecteren, regel de parameter bij met behulp van de VARIATIONS SELECTOR en draai vervolgens de FX POST SEND-knop voor dat kanaal naar omhoog.

#	VOORINSTELLING	BESCHRIJVING	PARAMETER	BEREIK
1	VOCAL 1 Galm die een	kamer nabootst met een korte vervaltijd.	VervaltijdPre-delay	0,8 ~ 1,1 s0 ~ 79 ms
2	VOCAL	Galm die een een kleine ruimte nabootst met een iets fangere vervaltijd.	VervaltijdPre-delay	0,8 ~ 2,5 s0 ~ 79 ms
3	LARGE HALL Galm die	een grote akoestische ruimte nabootst.	VervaltijdPre-delay	3,6 ~ 5,4 s23 ~ 55 ms
4	SMALL HALL Galm die	de akoestiek van een podium nabootst.	VervaltijdPre-delay	1,0 ~ 2,9 s20 ~ 45 ms
5	LARGE ROOM Galm die	een studio nabootst met vele vroege reflecties.	VervaltijdPre-delay	2,9 ~ 4,5 s23 ~ 55 ms
6	SMALL ROOM	Galm die een heldere studio nabootst.	VervaltijdPre-delay	0,7 ~ 2,1 s20 ~ 45 ms
7	PLATE	Bootst een heldere plaatgalm na.	VervaltijdPre-delay	0,6 ~ 6,1 s10 ms
8	TAPE REVERB	Bootst een klassieke tape delay na, opgewekt door het afspelen van een geluidsband op meerdere afspeelkoppen.	VervaltijdPre-delay	1,3 ~ 5,40 ~ 84 ms
9	SPRING REVERB	Simuleert het licht gespannen geluid van een analoge verengalm.	VervaltijdPre-delay	1,3 ~ 5,4 s0 ~ 84 ms
10	MONO DELAY	Reproduceert het signaal na een korte vertragingstijd.	Vertragingstijd	60 ~ 650 ms
11	STEREO DELAY	Reproduceert het signaal na een korte vertragingstijd, met een klein tijdsverschil tussen de twee stereokanalen.	VertragingstijdFeedback	210 ~ 400 ms37 ~ 73 %
12	FLANGER	Klassiek stereo flangereffect, vergelijkbaar met het opstijgen van een straaljager.	Ratio	0,16 ~ 2,79 Hz
13	CHORUS	Simuleert het volle, complexe en waterige geluid van verschillende instrumenten die hetzelfde spelen.	Ratio	0,5 ~ 5 Hz
14	REVERB+DELAY	Delay-effect met ruimtegalm.	VertragingstijdOmgekeerde vervaltijd	211 ~ 375 ms1,0 ~ 2,9 s
15	REVERB+FLANGER	Stereo flangereffect met ruimtegalm.	flangerratioOmgekeerde vervaltijd	0,16 ~ 2,52 Hz
16	REVERB+CHORUS	Stereo choruseffect met ruimtegalm.	ChorusratioOmgekeerde vervaltijd	0,5 ~ 4,74 Hz1,5 ~ 2,9 s

TECHNICAL SPECIFICATIONS

FREQUENCY RESPONSE: All inputs: 20 Hz – 22 kHz (±1 dB)

THD+N:
