Marca	ALTO
Modelo	ZMX122FX
Tipo de producto	Mesa de mezclas ZEPHYR
Alimentación	Red eléctrica (cable de alimentación incluido, 100-240V)
Dimensiones (aprox.)	260 x 260 x 80 mm
Peso (aprox.)	2,5 kg
Canales	8 (4 micrófono + 2 estéreo línea)
Entradas de micrófono	4 x XLR
Entradas de línea	4 x jack 6,35 mm mono (canales 5/6 y 7/8 en estéreo)
Ecualizador por canal	3 bandas (Agudos, Medios, Graves)
Efectos integrados	16 preselecciones digitales (reverb, delay, chorus, flanger, etc.)
Salidas principales	2 x jack 6,35 mm (Main Out)
Salida para auriculares	1 x jack 6,35 mm estéreo
Alimentación phantom	+48 V conmutable (para micrófonos de condensador)
Funciones AUX	2 envíos (1 MON pre-fader, 2 FX post-fader)
Retorno auxiliar	2 entradas estéreo (jack 6,35 mm)
Entradas/salidas de 2 pistas	RCA (reproducción y grabación)
Entrada de pedal de efectos	1 x jack 6,35 mm TRS (mute/bypass)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Desconectar antes de limpiar. Evitar la humedad.
Seguridad	Desconectar el aparato antes de cualquier intervención. No exponer al agua ni a una humedad excesiva.

Preguntas frecuentes - ZMX122FX ALTO

¿Cómo conectar un micrófono de condensador a la ZMX122FX?

Use un cable XLR en las entradas MIC 1 a 4. Active la alimentación phantom (+48V) mediante el interruptor PHANTOM POWER en la parte posterior de la consola. Verifique que su micrófono sea compatible y que la ganancia esté ajustada correctamente.

¿Cómo usar los efectos integrados?

Seleccione un efecto con el botón EFFECT SELECT (1 a 16). Ajuste la intensidad con el botón EFFECT VARIATION. Para cada canal, aumente el botón AUX 2 FX (post-fader) para aplicar el efecto a ese canal. Use el botón MUTE para cortar temporalmente el efecto.

¿Cómo reducir el zumbido eléctrico?

Aleje el cable de alimentación de la consola de los cables de entrada (micrófonos e instrumentos). Use cables blindados de calidad. Si es necesario, conecte la consola a un enchufe con toma de tierra.

¿Cómo conectar un monitor externo para los músicos?

Conecte la salida AUX 1 MON (jack 6,35 mm) a la entrada del amplificador o altavoz activo. Ajuste el nivel de cada canal con el botón AUX 1 MON (pre-fader). Use el botón TO AUX 1 MON en la sección de retornos para incluir los retornos auxiliares.

¿Cómo conectar un procesador de efectos externo?

Use un cable Y (estéreo 6,35 mm a dos mono) para conectar la salida AUX 2 FX a las entradas izquierda/derecha del procesador. Conecte las salidas del procesador a las entradas AUX RETURN izquierda/derecha de la consola. Ajuste los niveles con los botones TO MAIN MIX y TO AUX 1 MON.

¿Qué hacer si el indicador PEAK se enciende?

El indicador PEAK indica recorte. Reduzca la ganancia (GAIN) del canal correspondiente o baje el nivel (LEVEL). Ajuste la ecualización si es necesario para evitar saturaciones.

¿Cómo grabar la mezcla principal en un dispositivo externo?

Conecte un cable RCA desde las salidas 2TK OUT (REC) a las entradas de su grabadora. El nivel se controla con el botón 2-TRACK LEVEL. Use el conmutador 2-TRACK TO MAIN para enviar la señal a las salidas principales si es necesario.

¿Cómo equilibrar los canales estéreo 5/6 y 7/8?

Use el botón BALANCE de cada par estéreo. Permite ajustar el equilibrio entre el canal izquierdo y derecho. Note que si solo el canal izquierdo está conectado, la señal se enviará a ambos lados.

¿Cómo usar un pedal para cortar los efectos?

Conecte un pedal de tipo switch (momentáneo o de conmutación) a la entrada FOOT SWITCH mediante un cable TRS 6,35 mm. El pedal permitirá pasar por alto (mutear) todos los efectos internos para todos los canales.

¿Cómo limpiar la mesa de mezclas?

Desconecte el aparato. Use un paño suave y seco para quitar el polvo de la carcasa y los potenciómetros. No use productos químicos ni abrasivos. Evite la humedad.

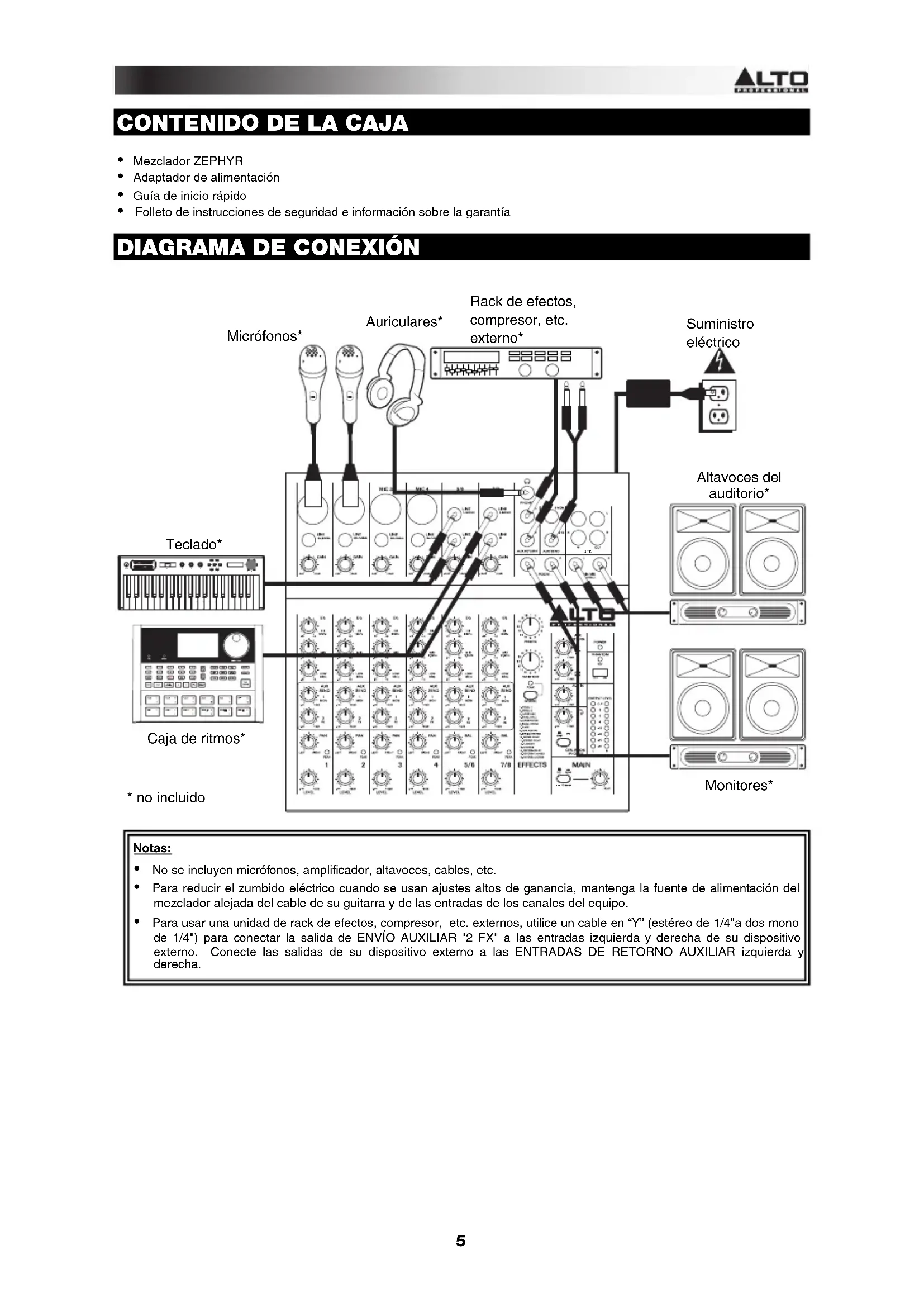

MANUAL DE USUARIO ZMX122FX ALTO

• Mezclador ZEPHYR
- Adaptador de alimentación
- Guía de inicio rápido
- Folleto de instrucciones de seguridad e información sobre la garantía

DIAGRAMA DE CONEXIÓN

Notas:

• No se incluyen micrófonos, amplificador, altavoces, cables, etc.
• Para reducir el zumbido eléctrico cuando se usan ajustes altos de ganancia, mantenga la fuente de alimentación del mezclador alejada del cable de su guitarra y de las entradas de los canales del equipo.
• Para usar una unidad de rack de efectos, compresor, etc. externos, utilice un cable en "Y" (estéreo de 1/4"a dos mono de 1/4") para conectar la salida de ENVÍO AUXILIAR "2 FX" a las entradas izquierda y derecha de su dispositivo externo. Conecte las salidas de su dispositivo externo a las ENTRADAS DE RETORNO AUXILIAR izquierda y derecha.

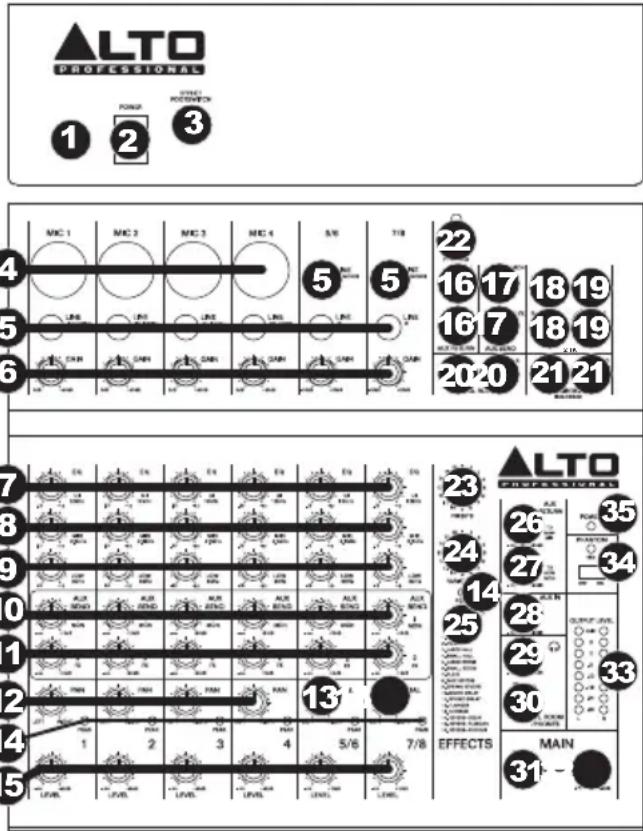

CARACTERÍSTICAS

1. ENTRADA DE ALIMENTACIÓN - Use el adaptador de alimentación incluido para conectar el mezclador a un tomacorriente alimentado. Con la alimentación eléctrica desconectada, enchufe la fuente de alimentación al mezclador primero, y luego al tomacorriente.

2. INTERRUPTOR DE ENCENDIDO – Enciende y apaga el mezclador. Encienda el mezclador después de desconectar todos los dispositivos de entrada y antes de encender los amplificadores. Apague los amplificadores antes de apagar el mezclador.

3. INTERRUPTOR DE PEDAL - Cuando se conecta a este conector un interruptor de pedal de tipo de enganche con un cable TRS de 1/4", se puede pulsar para permitir que todos los canales puenteen el procesador de efectos interno del mezclador.

4. ENTRADA DE MICRÓFONO – Conecte a estas entradas un micrófono con un cable XLR.

5. ENTRADA DE LÍNEA * - Conecte a estas entradas dispositivos de nivel de línea con cables de 1/4".

6. GANANCIA - Ajusta el nivel de ganancia de audio del canal (preecualización y pre-fader). Ajuste este control de modo que el LED PEAK apenas se encienda durante las partes más sonoras del tema.

7. ECUALIZACIÓN DE ALTOS (AGUDOS) - Ajusta las altas frecuencias (agudos) del canal

8. ECUALIZACIÓN DE MEDIOS – Ajusta las frecuencias medias del canal.

9. ECUALIZACIÓN DE BAJOS (GRAVES) – Ajusta las bajas frecuencias (graves) del canal

10. ENVÍO AUXILIAR 1 MON - Ajusta el nivel de audio del canal (pre-ecualización) que se envía a la salida de ENVÍO AUXILIAR rotulada "1 MON". Puede usarlo para crear una mezcla de monitor personalizada para usted mismo o para sus músicos.

11. ENVÍO AUXILIAR 2 FX - Ajusta el nivel de audio del canal (post-ecualización) que se envía al procesador de efectos interno del mezclador. Aumente el ajuste para los canales a los que desea aplicar efectos internos. Puede usarlo para aplicar efectos externos a canales individuales.

12. PANEO DE CANAL – Ajusta la posición del canal (mono) en el campo estéreo.

13. BALANCE (CANALES 5/6 Y 7/8) – Ajusta el balance entre los canales 5 y 6 y los canales 7 y 8.

14. LED DE PICO – EÍ LED destella si la señal se está recortando. Si esto sucede, disminuya el ajuste de la perilla GAIN o la perilla de volumen CHANNEL (Canal).

15. VOLUMEN DE CANAL – Ajusta el nivel de audio del canal.

16. ENTRADAS DE RETORNO AUXILIAR ** - Puede conectar a estas entradas las salidas de un dispositivo externo con cables mono de 1/4". Esta entrada se usa habitualmente para dispositivos de efectos externos pero también se puede usar como canal de entrada adicional para

sintetizadores, cajas de ritmo, etc. Si su fuente es mono, enchúfela en el conector izquierdo y se escuchará en ambos lados, izquierdo y derecho.

1. SALIDAS DE ENVÍO AUXILIAR ** – Puede usar un cable TRS de 1/4" para conectar la salida AUX 1 MON a la entrada de un amplificador externo o monitor activo a fin de crear una mezcla de monitor personalizada para los músicos en el escenario. Puede ajustar este nivel con la perilla de NIVEL DE RETORNO AUXILIAR rotulada "TO AUX 1 MON". Para usar una unidad de rack de efectos, compresor, etc. externos con el mezclador, puede usar un cable en "Y" a fin de conectar la salida AUX 2 FX a la entrada de su dispositivo externo y luego conectar las salidas de este último a las ENTRADAS DE RETORNO AUXILIAR del mezclador.

2. ENTRADAS DE 2 PISTAS – Es posible conectar estas entradas a las salidas de una fuente de sonido externa mediante un cable RCA estéreo estándar (se vende por separado). Puede enviar este canal a la mezcla de monitor (mediante el interruptor MAIN/2-TRACK [PRINCIPAL/2 PISTAS]) y/o la mezcla principal (mediante el interruptor 2-TRACK TO MAIN [2 PISTAS A PRINCIPAL]).

3. SALIDAS DE 2 PISTAS – Es posible conectar estas salidas a las entradas de un dispositivo de grabación externa mediante un cable RCA estéreo estándar (se vende por separado).

4. SALIDAS PARA SALA DE CONTROL – Use cables estándar TRS de 1/4" para conectar estas salidas al sistema de amplificador o monitores. El nivel de estas salidas se controla mediante la perilla CTRL ROOM / PHONES (SALA DE CONTROL / AURICULARES).

5. SALIDAS DE MEZCLA PRINCIPAL – Use cables estándar TRS de 1/4" para conectar estas salidas al sistema de amplificador o altavoces. El nivel de estas salidas está controlado por la perilla de VOLUMEN MAESTRO.

ALTO PROFESSIONAL 1 2 3 PONGYI STREET REFERENCE 4 MFC 1 MFC 2 MFC 3 MFC 4 S/N T/B 5 INT INT INT 22 16 17 18 19 5 LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG LNG ALTO PROFESSIONAL 7 EN EN EN EN EN EN 23 ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALTO PROFESSIONAL 8 EN EN EN EN EN EN 24 ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALTO PROFESSIONAL 9 EN EN EN EN EN EN 25 ALR ALR ALR ALR ALR ALR ALR ALR ALR ALR ALTO PROFESSIONAL 10 EN EN EN EN EN 26 ALR ALR ALTO PROFESSIONAL 35 27 OUTPUT LEVEL 34 28 MAIN 33 29 EFFECTS 30 31 MAIN - ●

*Cuando use las ENTRADAS DE LÍNEA 5/6, 7/8 y los RETORNOS AUXILIARES:

• Si sólo se usa el canal izquierdo, la señal se oirá en los canales izquierdo y derecho y no se puede ajustar el balance.
• Si sólo se usa el canal derecho, la señal se oirá sólo en ese canal.

** Para usar una unidad de rack de efectos, compresor, etc. externos, utilice un cable en "Y" (estéreo de 1/4"a dos mono de 1/4") para conectar la salida de ENVÍO AUXILIAR "2 FX" a las entradas izquierda y derecha de su dispositivo externo. Conecte las salidas de su dispositivo externo a las ENTRADAS DE RETORNO AUXILIAR izquierda y derecha.

1. AURICULARES – Conecte sus auriculares estéreo de 14 " a esta salida. La perilla CTRL ROOM / PHONES controla el volumen.
2. SELECTOR DE EFECTOS – Selecciona el efecto que el procesador de efectos interno del mezclador aplica a los diversos canales. Cada canal puede enviar al procesador niveles diferentes de audio ajustando sus perillas FX POST SEND. Consulte en la sección EFECTOS una explicación de los efectos disponibles.
3. SELECTOR DE VARIACIONES – Selecciona la magnitud del efecto aplicado a los diversos canales.
4. SILENCIAMIENTO DE EFECTOS – Pulse este botón para silenciar/anular el silenciamiento de los efectos.
5. RETORNO AUXILIAR A MEZCLA PRINCIPAL – Ajusta el volumen de la señal que se envía a las ENTRADAS DE RETORNO AUXILIAR y se aplica a las SALIDAS DE MEZCLA PRINCIPAL.
6. RETORNO AUXILIAR A AUXILIAR 1 MON – Ajusta el volumen de la señal que se envía a las ENTRADAS DE RETORNO AUXILIAR y se aplica a las SALIDAS PARA SALA DE CONTROL.
7. NIVEL DE 2 PISTAS – Ajusta el nivel de señal de entrada de las ENTRADAS DE 2 PISTAS.
8. SALA DE CONTROL / AURICULARES - Ajusta el volumen de las SALIDAS PARA SALA DE CONTROL y sus auriculares.
9. PRINCIPAL / 2 PISTAS – Pulse este botón para seleccionar la señal que se aplica a las SALIDAS PARA SALA DE CONTROL y sus auriculares —la mezcla principal o la señal procedente de las ENTRADAS DE 2 PISTAS.
10. 2 PISTAS A PRINCIPAL – Pulse este botón para seleccionar la señal que se aplica a las SALIDAS DE MEZCLA PRINCIPAL —la mezcla principal o la señal procedente de las ENTRADAS DE 2 PISTAS.
11. VOLUMEN PRINCIPAL – Ajusta el volumen de la SALIDA PRINCIPAL.
12. MEDIDORES LED – Muestran el nivel de audio de la mezcla principal. Baje el volumen si el LED CLIP se enciende excesivamente.
13. ALIMENTACIÓN FANTASMA – Este interruptor activa y desactiva la alimentación fantasma. Cuando está activada, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR y el LED que está arriba del interruptor se enciende. Tenga en cuenta que la mayoría de los micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.
14. LED DE ENCENDIDO - Se ilumina cuando el mezclador está encendido.

EFECTOS

PARA OÍR LOS EFECTOS EN UN CANAL: Use el SELECTOR DE EFECTOS para elegir uno de los efectos siguientes, ajuste el parámetro con el SELECTOR DE VARIACIONES Y luego aumente el FX POST SEND de ese canal.

#	PRESET	DESCRIPCIÓN	PARÁMETRO	RANGO
1	VOCAL	Reverberación, que simula una sala con pequeño tiempo de retardo	Tiempo de decaimiento Pre-retraso	0.8~1.1 s 0~79 ms
2	VOCAL	Reverberación, que simula una espacio pequeño con un ligero tiempo de decaimiento	Tiempo de decaimiento Pre-retraso	0.8~2.5 s 0~79 ms
3	LARGE HALL	Reverberación, que simula un espacio acústico grande	Tiempo de decaimiento Pre-retraso	3.6~5.4 s 23~55 ms
4	SMALL HALL	Reverberación, que simula la acústica del espacio de un escenario.	Tiempo de decaimiento Pre-retraso	1.0~2.9 s 20~45 ms
5	LARGE ROOM	Reverberación, que simula un estudio con muchas reflexiones tempranas.	Tiempo de decaimiento Pre-retraso	2.9~4.5 s 23~55 ms
6	SMALL ROOM	Reverberación, que simula una sala de estudio brillante.	Tiempo de decaimiento Pre-retraso	0.7~2.1 s 20~45 ms
7	PLATE	Simula la reverberación de una placa brillante	Tiempo de decaimiento Pre-retraso	0.6~6.1 s 10 ms
8	TAPE REVERB	Simula el retardo de cinta clásico creado por múltiples cabezales de reproducción.	Tiempo de decaimiento Pre-retraso	1.3~5.4 0~84 ms
9	SPRING REVERB	Simula el sonido ligeramente estirado de la reverberación de resorte proveniente de los transductores acústicos.	Tiempo de decaimiento Pre-retraso	1.3~5.4 s 0~84 ms
10	MONO DELAY	Reproduce la señal después de un breve período de tiempo.	Período de retraso	60~650 ms
11	STEREO DELAY	Reproduce la señal después de un breve período de tiempo con una ligera diferencia entre los dos canales estéreo.	Período de retraso Realimentación	210~400 ms 37~73%
12	FLANGER	Efecto de flanger estéreo clásico, similar al despegue de un avión a reacción.	Frecuencia	0.16~2.79 Hz
13	CHORUS	Simula el sonido pleno, complejo y acuoso de varios instrumentos que tocan lo mismo.	Frecuencia 0.5~5 Hz
14	REVERB+ DELAY	Efecto de retardo con reverberación de sala.	Período de retraso Tiempo de decaimiento inverso	211~375 ms 1.0~2.9 s
15	REVERB+ FLANGER	Efecto de flanger estéreo con reverberación de sala.	Frecuencia de flanger Tiempo de decaimiento inverso	0.16~2.52 Hz
16	REVERB+ CHORUS	Efecto de coro estéreo con reverberación de sala.	Frecuencia de coro Tiempo de decaimiento inverso	0.5~4.74 Hz 1.5~2.9 s
