Tipo de producto	Mesa de mezclas analógica
Marca	ALTO
Modelo	Live 1202
Número de canales	12 (6 mono + 3 estéreo)
Entradas de micrófono	6 (XLR, con alimentación fantasma 48V conmutable)
Entradas de línea	6 (Jack 6,35 mm) + 6 entradas estéreo (RCA/Jack)
Salidas principales	2 (XLR o Jack 6,35 mm)
Salida de auriculares	1 (Jack 6,35 mm, volumen ajustable)
Ecualizador	3 bandas por canal (agudos, medios, graves)
Envíos auxiliares	2 (pre/post conmutable)
Alimentación	Adaptador de corriente 12V DC (incluido)
Dimensiones (L x P x H)	360 x 280 x 80 mm
Peso	3,2 kg
Mantenimiento	Usar un paño suave y seco. Evitar productos químicos.
Limpieza	Desconectar antes de limpiar. No exponer a la humedad.
Seguridad	Usar únicamente el adaptador suministrado. No abrir el aparato.
Piezas de repuesto	Adaptador de corriente, cables de audio (no incluidos)
Reparabilidad	Confiar a un técnico calificado.

Preguntas frecuentes - Live 1202 ALTO

¿Cómo conectar un micrófono a la mesa Live 1202?

Conecte el micrófono a una entrada XLR (canales 1 a 6). Asegúrese de que el canal esté en modo micrófono (interruptor Line/Mic). Active la alimentación fantasma 48V si es necesario mediante el interruptor +48V en el panel trasero. Ajuste la ganancia con el potenciómetro Gain para obtener un nivel óptimo sin recorte.

¿Cómo activar la alimentación fantasma (48V)?

La alimentación fantasma se activa globalmente mediante un interruptor +48V situado en el panel trasero de la mesa. Presione este interruptor para alimentar las entradas XLR (canales 1 a 6). Verifique que sus micrófonos sean compatibles con 48V antes de activar.

¿Cómo ajustar el ecualizador de un canal?

Cada canal mono dispone de un ecualizador de 3 bandas con potenciómetros para los agudos, medios y graves. Gire las perillas hacia la derecha para aumentar la frecuencia correspondiente, hacia la izquierda para atenuarla. El punto cero (posición 12h) corresponde a una respuesta plana.

¿Cómo usar los envíos auxiliares (Aux)?

La Live 1202 dispone de dos envíos auxiliares (Aux 1 y Aux 2). Cada canal dispone de un potenciómetro Aux para dosificar el nivel enviado a la salida Aux correspondiente. Use las salidas Aux (Jack 6,35 mm) en el panel trasero para conectar retornos de escenario o procesadores de efectos.

¿Qué hacer si no sale sonido de la mesa?

Verifique primero que la mesa esté encendida (LED Power encendido). Asegúrese de que los canales no estén en Mute y que los deslizadores de volumen estén levantados. Controle el nivel del master y la salida de auriculares. Verifique los cables y los altavoces. Si el problema persiste, pruebe una entrada diferente.

¿Cómo conectar la mesa a altavoces amplificados?

Use las salidas principales Main Out (XLR o Jack 6,35 mm). Conéctelas a las entradas de sus altavoces amplificados con cables simétricos preferiblemente. Ajuste el nivel master de la mesa y luego ajuste el volumen en los altavoces. Evite niveles demasiado altos para prevenir la distorsión.

¿Cómo grabar la mezcla desde la Live 1202?

Use la salida Record Out (RCA) o las salidas principales. Conecte un cable a la entrada de su interfaz de audio o grabadora. También puede usar la salida de auriculares Jack como salida de línea con nivel ajustable. Ajuste el volumen master para obtener un nivel de grabación adecuado.

¿Cómo evitar el acople (feedback)?

Coloque los micrófonos detrás de los altavoces. Reduzca la ganancia de los canales de micrófono y baje las frecuencias que silban con el ecualizador. Use los envíos auxiliares para los retornos con precaución. Evite apuntar los micrófonos hacia los altavoces. Active un filtro de corte bajo si está disponible.

¿Cómo limpiar la mesa de mezclas?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave ligeramente húmedo (no mojado) para limpiar las superficies. No use nunca productos abrasivos, alcohol o disolventes. Evite que líquido penetre en los conectores o ranuras. Seque con un paño seco.

¿Qué hacer en caso de zumbido (hum) o ruido parásito?

Verifique que todos los cables estén en buen estado y bien conectados. Use cables simétricos para largas distancias. Aleje los cables de audio de los cables de alimentación. Asegúrese de que la mesa esté correctamente conectada a tierra. Si el zumbido persiste, intente desconectar las fuentes una por una para identificar la fuente.

MANUAL DE USUARIO Live 1202 ALTO

Guía del usuario (Español)

Introducción

Contenido de la caja

Live 1202

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrar el producto, visite altoprofessional.com/live1202.

Para soporte adicional del producto, visite altoprofessional.com/support.

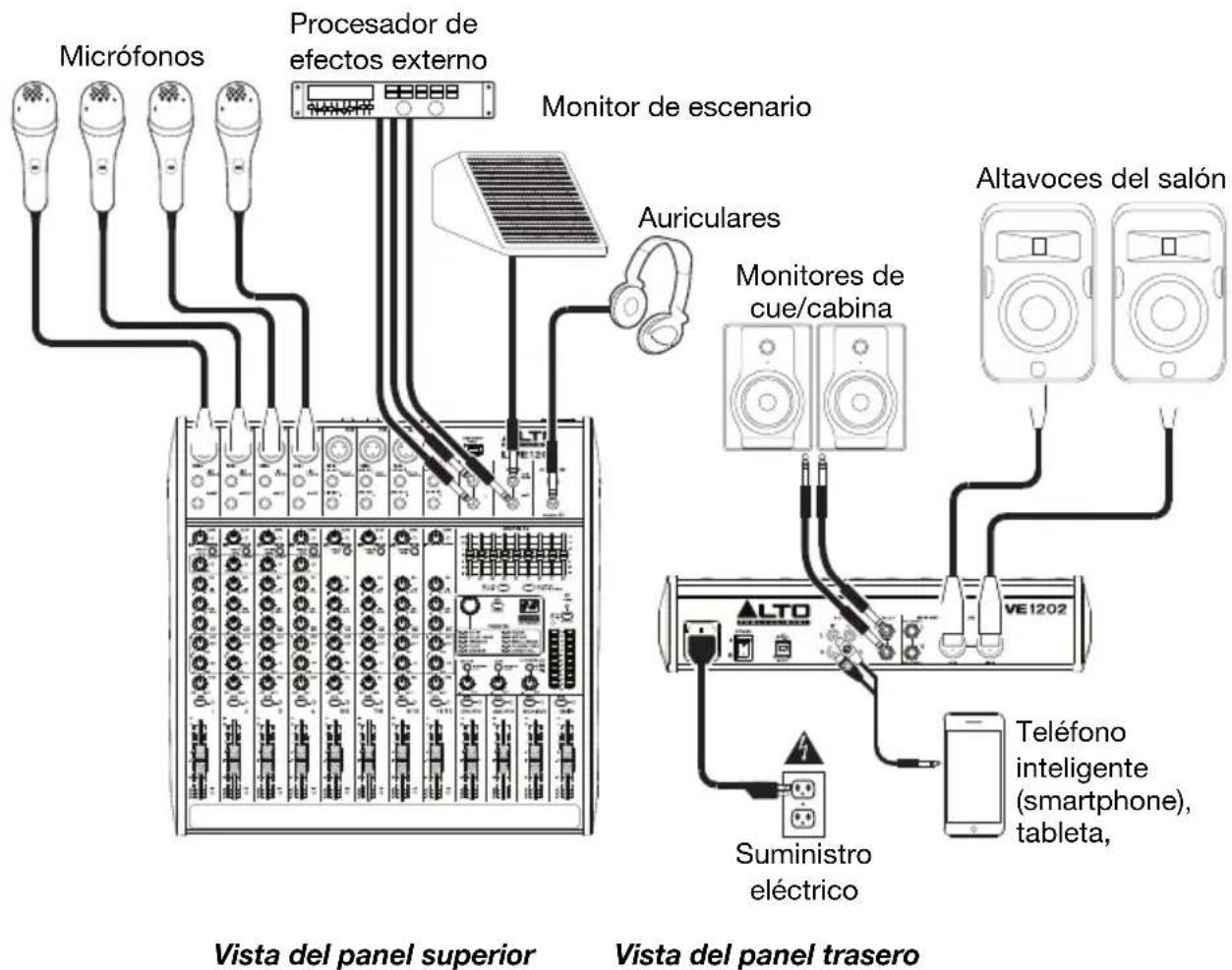

Diagrama de inicio y conexión rápida

Características

Panel superior

Nota: Los canales tienen esencialmente los mismos controles con algunas variaciones menores entre los canales 1 a 4, 5 a 10 y 11 a 12. Se muestran aquí los tres tipos de canales diferentes.

1. Entrada de micrófono: Conecte a estas entradas un micrófono o dispositivo de nivel de línea con un cable XLR.
2. Entrada de línea: Conecte a estas entradas dispositivos de nivel de línea con cables de 1/4 pulg.
3. Inserción: Use un cable TRS de 1/4 pulg. estándar para conectar a este conector hembra un procesador externo (como un compresor, limitador, ecualizador externo, etc.). La señal se toma después del control de ganancia del canal y retorna antes de los controles del ecualizador del canal. La señal se envía por la punta de la conexión TRS y retorna por la nuca.
4. Ganancia: Ajusta el nivel de audio del canal (ganancia pre-fader y pre-ecualización). Ajuste esto para que el LED de señal se encienda.
5. LED de pico: El LED destella si la señal se está recortando. Si esto sucede, disminuya el ajuste de la perilla Gain (Ganancia).
6. Filtro pasabajos: Cuando se pulsa este botón, el audio de ese canal se envía a través de un filtro de baja frecuencia de 75 Hz con una pendiente de 18 dB por octava. Esto resulta útil para reducir el ruido de baja frecuencia cuando se usan micrófonos.
7. Compresor: Ajusta la cantidad de compresión en el canal, aplicada por el compresor incorporado del mezclador. El LED que está junto a la perilla se encenderá cuando el compresor esté activado.
8. Ecualización de agudos: Ajusta las altas frecuencias (agudos) del canal.
9. Ecualización de medios: Ajusta las frecuencias medias del canal.
10. Ecualización de graves: Ajusta las bajas frecuencias (graves) del canal.
11. Perilla de monitor: Ajusta el nivel de pre-fader de la señal enviada desde ese canal a la mezcla de monitor, cuyo nivel se controla con el fader del monitor.
12. Perilla de DFX (efectos digitales): Ajusta el nivel de post-fader de la señal enviada hacia el procesador de efectos del mezclador, cuyo nivel se controla con el fader de retorno de efectos digitales (DFX Rtn).
13. Paneo / balance del canal: Si esta perilla indica Pan, ajusta la posición del canal (mono) en el campo estéreo. Si la perilla indica Bal, ajusta el balance entre los canales izquierdo y derecho de esa señal estéreo.
14. Silenciamiento de canal: Pulse este botón para silenciar/anular el silenciamiento del canal. El LED junto al botón se encenderá cuando el canal esté silenciado.
15. Fader de canal: Ajusta el nivel de audio del canal.
16. LED de señal (Sig): Indica que la señal entrante de audio del canal está dentro de un rango óptimo.

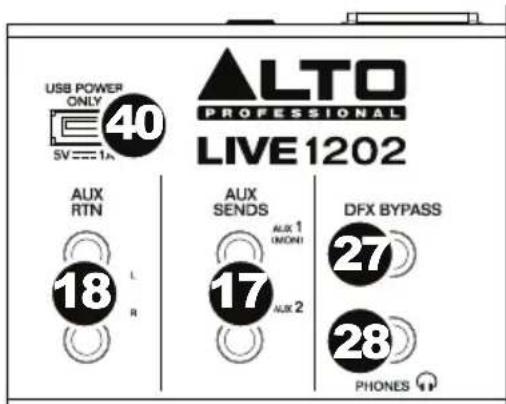

1. Envío auxiliar: Use cables TRS de 1/4 pulg. para conectar estas salidas a las entradas de un amplificador o monitor activo externo. Use la perilla de monitor (Mon) en cada canal para controlar el nivel de la señal enviada a Aux Send 1 (Envío auxiliar 1). Esto es útil para crear una mezcla de monitor personalizada para los músicos en el escenario.
2. Retorno de auxiliares (Aux Rtn): Conecte las salidas de un dispositivo externo a estas entradas con cables mono de 1/4 pulg. Si su fuente es mono, enchúfela en el conector izquierdo y se escuchará en ambos lados, izquierdo y derecho.
3. Fader del retorno de auxiliares (Aux Rtn): Controla el nivel de audio enviado a las entradas de retorno de auxiliares (Aux Rtn).
4. Ecualizador gráfico: Cuando el interruptor EQ On / Off (Ecualizador encendido / apagado) está conectado (pulsado), estos controles se pueden usar para ajustar la ecualización de la mezcla principal.
5. Ecualizador encendido/apagado: Activa o desactiva el ecualizador gráfico.
6. Salida principal / Salida para monitor: Cuando este botón está levantado, el ecualizador gráfico afecta a la señal enviada a las salidas Main Mix Output (Mezcla principal). Cuando este botón está pulsado, el ecualizador gráfico afecta a la señal enviada a la salida Aux 1 (Mon).
7. Selector de efectos: Esta perilla selecciona el efecto que el procesador de efectos interno del mezclador aplica a los diversos canales. Gire la perilla para modificar el número de efecto y púlsela para seleccionarlo. La pantalla que está al costado del botón DFX Mute (Silenciamiento de DFX) muestra el número de preset (preajuste). Cada canal puede enviar al procesador niveles diferentes de audio ajustando su perilla de DFX. Consulte en la sección Efectos una explicación de los efectos disponibles.
8. Silenciamiento de DFX: Pulse este botón para silenciar/anular el silenciamiento del canal.
9. LED de pico de DFX: El LED destella si la señal se está recortando. Si esto sucede, disminuya el ajuste de las perillas de DFX de sus canales fuente. Cuando el procesador de efectos está silenciado, el LED está encendido permanentemente.
10. Fader del retorno de DFX (DFX Rtn): Ajusta el volumen del audio enviado desde el procesador de efectos del mezclador.
11. Puenteo de DFX: Puede conectar un interruptor de pedal de tipo de enganche estándar de 1/4 pulg. (que se vende por separado) a esta entrada y utilizarlo para realizar un puenteo del procesador de efectos interno del mezclador (cuando el interruptor de pedal esté en su posición "cerrada").

1. Salida para auriculares: Conecte a estas salidas auriculares estéreo de 1/4 pulg. El volumen se controla con la perilla Phones Volume (Volumen de auriculares). El botón de fuente para auriculares determina qué señal se envía por esta salida.
2. Fuente para auriculares: Cuando este botón está levantado, la señal proveniente de las salidas de mezcla principal se oye en la salida para auriculares. Cuando este botón está pulsado, la señal proveniente de las salidas para la cabina de control (Ctrl Out) se oye en la salida para auriculares.
3. Volumen de auriculares: Ajusta el volumen de la salida Phones.
4. Fuente de entrada USB: Cuando se levanta este botón, la señal enviada al mezclador a través de su puerto USB será enviada a las salidas de mezcla principal. Cuando se presiona este botón, la señal enviada al mezclador a través de su puerto USB será enviada a las salidas para la cabina de control (Ctrl Out).
5. Nivel de entrada USB Ajusta el nivel de la señal enviada al mezclador a través de su puerto USB.
6. Fuente de entrada de 2 pistas: Cuando este botón está levantado, la señal de la 2 Track In (Entrada de 2 pistas) se envía a las salidas de mezcla principal. Cuando se presiona este botón, la señal de la 2 Track In (Entrada de 2 pistas) se envía a las salidas para la cabina de control (Ctrl Out).
7. Nivel de entrada de 2 pistas: Ajusta el nivel de la 2 Track In.
8. Fader del monitor: Ajusta el nivel de la salida Aux Send 1 (Mon) (mezcla de monitor).
9. Fader principal: Ajusta el nivel de las salidas de mezcla principal.
10. Medidores LED: Ajusta el nivel de las salidas de mezcla principal. Puede encenderse ocasionalmente el LED de recorte, pero si sucede con demasiada frecuencia, reduzca el volumen de la mezcla y/o los canales individuales.
11. Alimentación fantasma: Activa/desactiva la alimentación fantasma. Cuando está activada, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR y el LED que está al costado del botón se enciende. Tenga en cuenta que la mayoría de los micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.
12. LED de encendido: Se ilumina cuando el mezclador está encendido.
13. Conexión de alimentación USB: Puede utilizar este puerto USB para conectar y alimentar (o cargar) un dispositivo que requiera alimentación por un bus USB de 5 V.

Efectos

Para aplicar efectos, gire la perilla de presets de efectos y púlsela para seleccionar uno de los presets disponibles. Para enviar la señal de un canal al procesador de efectos, aumente el ajuste de la perilla de DFX (Aux 2) de ese canal.

Cada efecto tiene 10 variaciones. Seleccione una que se adapte al ambiente y a sus preferencias.

Números Efecto Descripción

00-09	Delay (Retardo)	Reproduce la señal después de un breve período de tiempo.
10-19	Delay+Verb(Retardo+reverberación)		Efecto de retardo con reverberación de sala.
20-29	Tremolo		Aumenta y disminuye rápidamente el volumen de la señal a un ritmo constante.
30-39	Plate (Placa)	Simula la reverberación de una placa brillante
40-49	Chorus (Coro)	Simula el sonido pleno, complejo y acuoso de varios instrumentos que tocan lo mismo.
50-59	Vocal	Reverberación, que simula una sala con pequeño tiempo de retardo
60-69	Rotary (Giratorio)	Simula el clásico efecto Doppler de la bocina giratoria adentro de un altavoz de órgano.
70-79	Small Room(Sala pequeña)		Reverberación que simula una sala de estudio brillante.
80-89	Flange+Verb(Flange+reverberación)		Aplica reverberación de sala más un efecto de flange estéreo clásico.
90-99	Large Hall (Sala de concierto grande)		Reverberación que simula un espacio acústico grande.

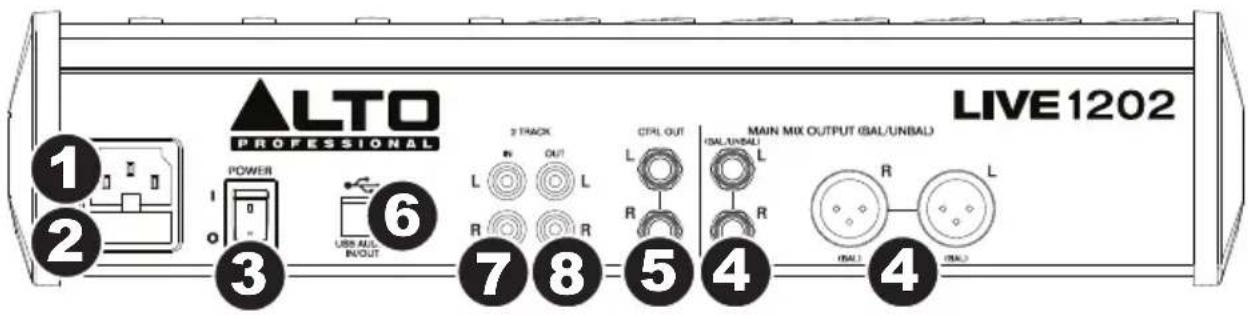

Panel trasero

1. Entrada de alimentación: Use el cable de alimentación incluido para conectar el mezclador a un tomacorriente alimentado. Con la alimentación eléctrica desconectada, enchufe el cable de alimentación al mezclador primero y luego al tomacorriente.
2. Tapa de fusibles: Si se quemó el fusible, use un destornillador u otra herramienta para levantar esta lengüeta a fin de reemplazar el fusible con otro de la misma especificación (impresa justo sobre la entrada de Power [Alimentación]). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
3. Interruptor de encendido: Enciende y apaga el mezclador. Encienda el mezclador después de conectar todos sus dispositivos de entrada pero antes de encender sus amplificadores. Apague los amplificadores antes de apagar el mezclador.
4. Salidas de mezcla principal: Use un cable XLR o de 1/4 pulg. estándar para conectar cualquier par de estas salidas a sus altavoces o sistema de amplificador. Use el fader Main (Principal) para controlar el nivel de estas salidas.
5. Salidas para la cabina de control (Ctrl Out): Use cables TRS de 1/4 pulg. estándar para conectar estas salidas al sistema de amplificador o monitores de su cabina de control.

6. Puerto USB: Utilice un cable USB estándar para conectar este puerto USB a un ordenador. El mezclador puede enviar o recibir audio desde o hacia su ordenador a través de esta conexión.

7. Al enviar audio, la mezcla principal se envía desde el mezclador hacia su ordenador.

8. Al recibir audio, se envía desde su ordenador a las salidas de mezcla principal o a las salidas para la cabina de control (Ctrl Out), dependiendo de la posición del botón de fuente USB In (Entrada USB) del mezclador.

9. Entradas de 2 pistas (2 Track In): Conecte estas entradas a las salidas de una fuente de sonido externa mediante un cable RCA estéreo estándar (que se vende por separado). Use el botón 2 Track In Source (Fuente de entrada de 2 pistas) para enviar esta señal a las salidas de mezcla principal o hacia las salidas para la cabina de control (Ctrl Out).

10. Salidas de 2 pistas (2 Track Out): Conecte estas salidas a las entradas de un dispositivo de grabación externo mediante un cable RCA estéreo estándar (que se vende por separado).
