Tipo de producto	Mesa de mezclas analógica
Marca	ALTO
Modelo	Live 1604
Número de canales	16 canales de entrada
Número de buses	4 buses de grupo
Salidas principales	2 salidas principales (L/R)
Ecualización	EQ de 3 bandas por canal (HF, MF, LF)
Efectos integrados	Procesador de efectos digital con 16 preajustes
Alimentación phantom	+48V conmutable por grupo
Entradas de micrófono	10 entradas de micrófono con preamplificadores
Entradas de línea	6 entradas de línea (Jack 6,35 mm)
Salidas auxiliares	4 retornos de escucha (AUX)
Conectividad	XLR, Jack 6,35 mm, RCA
Dimensiones (L x P x H)	aproximadamente 44,5 x 40,6 x 12,7 cm
Peso	aproximadamente 7,5 kg
Alimentación	220-240 V, 50/60 Hz
Consumo eléctrico	40 W
Mantenimiento y limpieza	Limpiar el polvo con un paño suave y seco. Evitar disolventes.
Seguridad	No exponer a la humedad. Desconectar antes del mantenimiento.
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de ALTO para piezas y reparaciones.

Preguntas frecuentes - Live 1604 ALTO

¿Cómo conectar un micrófono a la mesa?

Utilice un cable XLR para conectar el micrófono a una entrada de micrófono (canales 1 a 10). Active la alimentación phantom (+48V) si el micrófono lo requiere mediante el interruptor dedicado.

¿Cómo ajustar el volumen de un canal?

Utilice el potenciómetro Gain para el nivel de entrada, luego el Volume (fader) para el nivel de mezcla. Vigile el medidor de nivel para evitar la saturación.

¿Cómo usar los efectos integrados?

Presione el botón FX del canal deseado, luego seleccione un efecto en el procesador digital (reverberación, delay, etc.) y ajuste el nivel con el potenciómetro FX Send.

¿Qué hacer si no sale sonido de los altavoces?

Verifique que los cables estén conectados correctamente a las salidas Main L/R, que los faders principales estén abiertos y que los canales no estén en mute. Asegúrese también de que los altavoces estén encendidos.

¿Cómo ajustar la ecualización en un canal?

Utilice los tres potenciómetros HF (agudos), MF (medios) y LF (graves). Gire a la derecha para aumentar la frecuencia, a la izquierda para reducir.

¿Puedo conectar un instrumento musical directamente?

Sí, conecte un instrumento (guitarra, teclado) a una entrada de línea (Jack 6,35 mm). Utilice el interruptor de impedancia si está disponible o ajuste el Gain en consecuencia.

¿Cómo enviar una señal a un retorno de escenario?

Utilice las salidas AUX (1-4). Accione el potenciómetro AUX correspondiente en el canal deseado y conecte el retorno a la salida AUX adecuada.

¿La mesa se calienta normalmente?

Un ligero calor es normal durante el funcionamiento. Si se vuelve muy caliente, verifique que las ranuras de ventilación no estén obstruidas y reduzca el volumen si es necesario.

¿Cómo limpiar la mesa de mezclas?

Limpie el polvo regularmente con un paño suave y seco. Para la suciedad persistente, use un paño ligeramente húmedo (solo agua). No use nunca productos abrasivos o disolventes.

¿Dónde encontrar el número de serie del equipo?

El número de serie se encuentra en una etiqueta en la parte posterior o debajo de la mesa de mezclas. Es necesario para cualquier solicitud de soporte técnico.

MANUAL DE USUARIO Live 1604 ALTO

Guía del usuario (Español)

Introducción

Contenido de la caja

Live 1604

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrar el producto, visite altoprofessional.com/live1604.

Para soporte adicional del producto, visite altoprofessional.com/support.

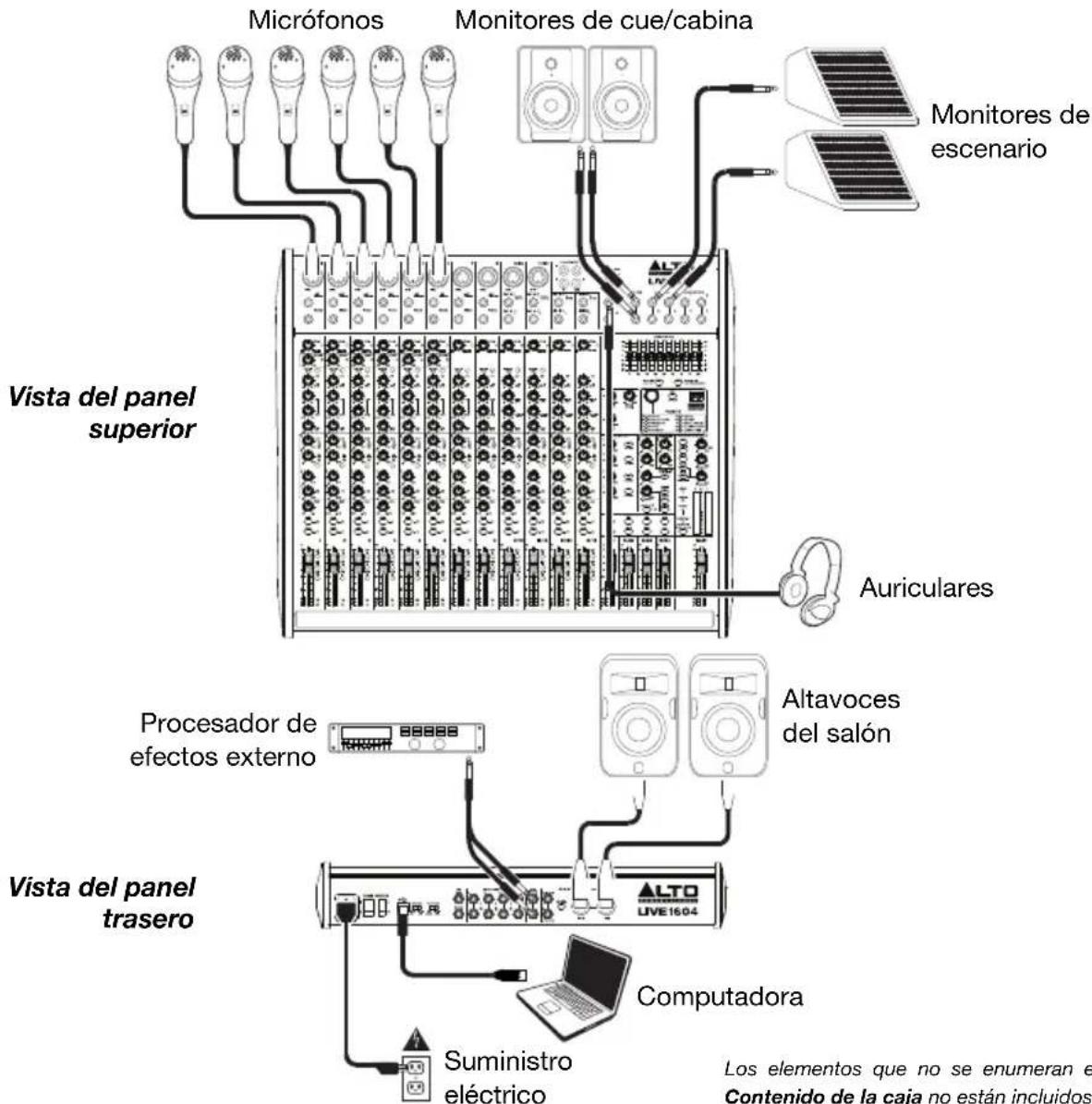

Diagrama de inicio y conexión rápida

Características

Panel superior

Nota: Los canales tienen esencialmente los mismos controles con algunas variaciones menores entre los canales 1-6, 7-8, 9-12 y 13-16. Se muestran aquí los cinco tipos de canales diferentes.

1. Entrada de micrófono: Conecte un micrófono o dispositivo de nivel de línea a estas entradas con un cable XLR.
2. Entrada de línea: Conecte dispositivos de nivel de línea a estas entradas con cables de 1/4 pulg.
3. Inserción: Use un cable TRS de 1/4 pulg. estándar para conectar a este conector un procesador externo (como un compresor, limitador, ecualizador externo, etc.). La señal se toma después del control de ganancia del canal y retorna antes de los controles del ecualizador del canal. La señal se envía por la punta de la conexión TRS y retorna por la nuca.
4. Ganancia: Ajusta el nivel de audio del canal (ganancia pre-fader y pre-ecualización). Ajuste esto para que el LED de señal se encienda.
5. LED de pico: El LED destella si la señal se está recortando. Si esto sucede, disminuya el ajuste de la perilla Gain (Ganancia).
6. Compresor: Ajusta la cantidad de compresión en el canal, aplicada por el compresor incorporado del mezclador. El LED junto a la perilla se encenderá cuando el compresor esté activado.
7. Filtro pasabajos: Cuando se pulsa este botón, el audio de ese canal se envía a través de un filtro de baja

frecuencia de 75 Hz con una pendiente de 18 dB por octava. Esto resulta útil para reducir el ruido de baja frecuencia cuando se usan micrófonos.

1. Ecualización de agudos: Ajusta las altas frecuencias (agudos) del canal.
2. Ecualización de medios: Ajusta las frecuencias medias del canal.
3. Frecuencias medias: Ajusta la banda de frecuencias medias (100 Hz - 8 kHz) afectada por la perilla Mid EQ.

1. Ecualización de medios-altos: Ajusta las frecuencias de gama media-alta (3 KHz) del canal.
2. Ecualización de bajos-medios: Ajusta las frecuencias de gama baja-media (500 Hz) del canal.
3. Ecualización de graves: Ajusta las bajas frecuencias (graves) del canal.
4. Perillas auxiliares 1/2: Ajusta el nivel de la señal enviada desde ese canal hacia el bus auxiliar correspondiente. Utilice el botón Aux Post/Pre para establecer si el nivel se envía al pre o al post fader.
5. Post/Pre Aux: En la posición levantada, las perillas Aux 1/2 controlan el nivel de post-fader de la señal enviada desde ese canal hacia el bus auxiliar correspondiente. Cuando se pulsa, la señal es de pre-fader.
6. Perilla Aux 3: Ajusta el nivel de post-fader de la señal enviada desde ese canal hacia el bus auxiliar 3.
7. Perilla Aux 4 / DFX: Ajusta el nivel de post-fader de la señal enviada hacia el procesador de efectos del mezclador, cuyo nivel se controla con el fader de retorno de DFX (DFX Rtn). Si se conecta un procesador de efectos externo a la salida Aux Send 4, la señal se enviará allí en lugar del procesador de efectos del mezclador.
8. Pan / balance del canal: Si esta perilla indica Pan, ajusta la posición del canal (mono) en el campo estéreo. Si la perilla indica Bal, ajusta el balance entre los canales izquierdo y derecho de esa señal estéreo.
9. Silenciamiento de canal: Pulse este botón para silenciar/anular el silenciamiento del canal. El LED junto al botón se encenderá cuando el canal esté silenciado.
10. Solo de canal: Pulse este botón para realizar/anular el solo del canal. El LED junto al botón y el LED de activación de solo se iluminarán cuando se realice un solo del canal. Utilice esto para ver su nivel en los medidores de LED y escuchar solamente su audio en la mezcla de la sala de control.
11. Fader de canal: Ajusta el nivel de audio del canal.
12. Botones de salida: Pulse cualquier combinación de estos botones para enviar la señal de post-fader del canal hacia las salidas correspondientes: Sub 1-2 (subgrupos 1 y 2), Sub 3-4 (subgrupos 3 y 4) y/o Main L/R (Salidas principales).

13. LED de señal (Sig): Indica que la señal entrante de audio del canal está dentro de un rango óptimo.

14. Salidas de la cabina de control (Ctrl Out): Use cables TRS de 1/4 pulg. estándar para conectar estas salidas al sistema de amplificador o monitores de su cabina de

15. Salidas de subgrupos: Utilice cables TRS de 1/4 pulg. estándar para conectar estas salidas a su sistema amplificado de monitorización y controle sus niveles con los faders de subgrupo. Puede utilizar estas salidas para procesamiento en grupo o para enviar ciertos canales a un destino que no sea la mezcla principal
16. Entradas de 2 pistas (2 Track In): Conecte estas entradas a las salidas de una fuente de sonido externa mediante un cable RCA estéreo estándar (que se vende por separado). Use el botón 2 Track In Source (Fuente de entrada de 2 pistas) para enviar esta señal a las salidas Main Mix Output o hacia las salidas de la cabina de control (Ctrl Out).
17. Salidas de 2 pistas (2 Track Out): Conecte estas salidas a las entradas de un dispositivo de grabación externo mediante un cable RCA estéreo estándar (que se vende por separado).
18. Envío auxiliar: Use cables TRS de 1/4 pulg. para conectar estas salidas a las entradas de un amplificador o monitor activo externo. Utilice las perillas Aux Send (Envío auxiliar) en cada canal para controlar el nivel de la señal enviada a estas salidas. Esto es útil para crear una mezcla de monitor personalizada para los músicos en el escenario.
19. Perillas de envío auxiliar: Utilice estas perillas para controlar en nivel general de la señal enviada a las salidas auxiliares. (Utilice las perillas Aux 1 a 4 en cada canal para controla la señal enviada aquí desde cada canal).
20. Solo de envíos auxiliares: Pulse estos botones para realizar un solo en ese canal en las salidas para auriculares.
21. Perilla de retorno de auxiliares (Aux Rtn): Controla el nivel de audio enviado a las entradas Aux Return (Aux Rtn) (Retorno de los niveles de retorno de auxiliares enviados a
22. Retornos de auxiliares a envíos auxiliares: Utilice estas perillas para controlar el nivel de la señal enviada desde el retorno de auxiliar correspondiente hacia el bus de envío de auxiliar con el mismo número. Esto es útil cuando se utilizan mezcladores en cascada (por ejemplo, cuando se mandan los envíos de auxiliares del submezclador a los retornos de auxiliares de este mezclador, permitiendo que la mezcla de la cabina de control del submezclador se envíe a los subgrupos de este mezclador y después a su mezcla de la cabina de control.

1. Encaminamiento del retorno de auxiliar 3: Cuando se pulsa este botón, la señal enviada al retorno de auxiliar 3 será encaminada a la mezcla de la cabina de control. Cuando de levanta este botón, la señal se envía a la mezcla principal.
2. Encaminamiento del retorno de auxiliar 4: Pulse cualquier combinación de estos botones para enviar la señal enviada al retorno de auxiliar 4 hacia las salidas correspondientes: Sub 1/2 (subgrupos 1 y 2), Sub 3/4 (subgrupos 3 y 4) y/o Main Mix (Salidas de la mezcla principal).
3. Solo de retorno de auxiliar: Pulse este botón para hacer un solo de los retornos de auxiliar 1-4 en la mezcla de la cabina de control.
4. Ecualizador gráfico: Cuando el interruptor EQ On/Off (Ecualizador encendido/apagado) está conectado (pulsado), estos controles se pueden usar para ajustar la ecualización de la mezcla principal.
5. Ecualizador encendido/apagado: Activa o desactiva el ecualizador gráfico.
6. Salida principal / Salida de Monitor: Cuando este botón está levantado, el ecualizador gráfico afecta la señal enviada a salidas Main Mix Output (Mezcla principal). Cuando este botón está pulsado, el ecualizador gráfico afecta la señal enviada a Aux 1/2 (Mon) Output (Salida Aux 1 [Mon]).
7. Selector de efectos: Esta perilla selecciona el efecto que el procesador de efectos interno del mezclador aplica a los diversos canales. Gire la perilla para modificar el número de efecto y púlsela para seleccionarlo. La pantalla al costado del botón DFX Mute (Silenciamiento de DFX) muestra el número de preset. Cada canal puede enviar al procesador niveles diferentes de audio ajustando su perilla de DFX. Consulte la sección Efectos una explicación de los efectos disponibles.
8. Silenciamiento de DFX: Pulse este botón para silenciar/anular los efectos.
9. LED de pico de DFX: El LED destella si la señal se está recortando. Si esto sucede, disminuya el ajuste de las perillas de DFX de sus canales fuente. Cuando el procesador de efectos está silenciado, el LED está encendido permanentemente.
10. Salida de DFX a Aux 1/2: Estas perillas controlan el nivel de la señal enviada desde el procesador de efectos al envío de auxiliar 1 y 2.
11. Salida de DFX a principal: Esta perilla controla el nivel de la señal enviada desde el procesador de efectos a las salidas principales.
12. Salida para auriculares: Conecte a estas salidas auriculares estéreo de 1/4 pulg. El volumen se controla con la perilla Phones Volume (Volumen de auriculares).
13. Fuente de cabina de control: Cuando se pulse cualquier combinación de estos botones, las señales de estas fuentes se escucharán en la mezcla de la cabina de control: Mezcla principal, Sub 1/2 (subgrupos 1 y 2), y/o Sub 3/4 (subgrupos 3 y 4).
    Nota: Si solamente se pulsa el botón Solo el audio al que le aplicó el solo reemplazará la señal que se escucha en la mezcla de la cabina de control sin importar las posiciones de estos botones.
14. Volumen de auriculares: Ajusta el volumen de la salida Phones.
15. Volumen de cabina de control: Ajusta el volumen de las salidas de la cabina de control (Ctrl Out).
16. Fuente de entrada de 2 pistas: Pulse el botón 2Tk In para incluir la señal 2 Track In en la mezcla de la cabina de control. Pulse el botón 2Tk to Main para incluir la señal 2 Track In en la mezcla principal.
17. Nivel de 2 pistas: Ajusta el nivel de la señal 2 Track In.
18. Fader de subgrupo: Ajusta el nivel del subgrupo correspondiente.
19. Asignaciones de subgrupos: Pulse cualquier combinación de estos botones para asignar sus subgrupos correspondientes (debajo de ellos) a ese canal (izquierdo o derecho) de la mezcla principal,

20. Fader principal: Ajusta el nivel de las salidas Main Mix Outputs.

21. Medidores LED: Muestra el nivel de audio de las salidas Main Mix Outputs o las salidas de la cabina de control (Ctrl Out), según la posición de los botones Control Room Source (Fuente de la cabina de control). Puede encenderse ocasionalmente el LED de recorte, pero si sucede con demasiada frecuencia, reduzca el volumen de la mezcla y/o los canales individuales.

22. LED de encendido: Se ilumina cuando el mezclador está prendido.
23. LED de potencia fantasma: Se ilumina cuando el interruptor de potencia fantasma está encendido.
24. Nivel establecido: Se ilumina cuando los medidores LED están mostrando el nivel de audio pre-fader de cualquier canal al que se le haya realizado un solo activo, en lugar de los de la mezcla principal o los de la mezcla de la cabina de control. El botón Solo Mode (Modo Solo) debe estar en posición levantada (PFL) (los cambios en los niveles de los faders no afectarán a los medidores LED y al nivel que se escucha).
25. Solo Activo: Se ilumina cuando los medidores LED están mostrando el nivel de audio prefader de cualquier canal al que se le haya realizado un solo activo, en lugar de los de la mezcla principal o los de la mezcla de la cabina de control. El botón Solo Mode (Modo Solo) debe estar en posición hacia abajo (AFL) (los cambios en los niveles de los faders no afectarán a los medidores LED y al nivel que se escucha).
26. Modo solo: Al estar levantado, el audio desde un canal que tenga pulsado el botón Solo se escuchará previo al fader (PFL). Al estar pulsado, el audio se escuchará post-fader (después del fader o AFL).
27. Conexión de alimentación USB: Puede utilizar este puerto USB para conectar y alimentar (o cargar) un dispositivo que requiera alimentación USB de 5 V.

Efectos

Para aplicar efectos, gire la perilla de presets de efectos y púlsela para seleccionar uno de los presets disponibles. Para enviar la señal de un canal al procesador de efectos, aumente el ajuste de la perilla de DFX (Aux 4).

Cada efecto tiene 10 variaciones. Seleccione una que se adapte al ambiente y a sus preferencias.

Números Efecto Descripción

00-09	Delay (Retardo)	Reproduce la señal después de un breve período de tiempo.
10-19	Delay+Verb(Retardo+reverberación)		Efecto de retardo con reverberación de sala.
20-29	Tremolo		Aumenta y disminuye rápidamente el volumen de la señal a un ritmo constante.
30-39	Plate (Placa)	Simula la reverberación de una placa brillante
40-49	Chorus (Coro)	Simula el sonido pleno, complejo y acuoso de varios instrumentos que tocan lo mismo.
50-59	Vocal		Reverberación, que simula una sala con pequeño I retardo
60-69	Rotary (Giratorio)		Simula el clásico efecto Doppler de la bocina giratoria adentro de un altavoz de órgano.
70-79	Small Room(Sala pequeña)		Reverberación que simula una sala de estudio brillante.
80-89	Flange+Verb(Flange+reverberación)		Aplica reverberación de sala más un efecto de flange estéreo clásico.
90-99	Large Hall (Sala de concierto grande)		Reverberación que simula un espacio acústico grande.

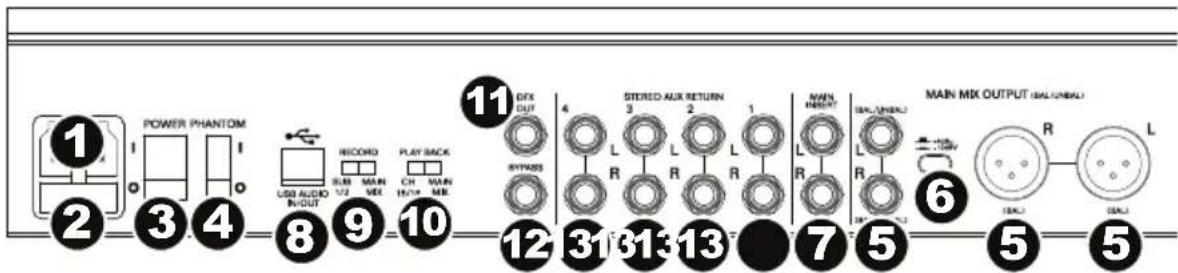

Panel trasero

1. Entrada de alimentación: Use el cable de alimentación incluido para conectar el mezclador a un tomacorriente alimentado. Con la alimentación eléctrica desconectada, enchufe el cable de alimentación al mezclador primero y luego al tomacorriente.

2. Tapa de fusibles: Si se quemó el fusible, use un destornillador u otra herramienta para levantar esta lengüeta a fin de reemplazar el fusible con otro de la misma especificación (impresa justo sobre la entrada de alimentación). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

3. Interruptor de encendido: Enciende y apaga la unidad. Encienda la mezcladora luego de conectar todos sus dispositivos de entrada pero antes de encender sus amplificadores. Apague los amplificadores antes de apagar el mezclador.

4. Potencia fantasma: Activa/desactiva la alimentación fantasma. Cuando se activa, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR. Tenga en cuenta que la mayoría de los micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.

5. Salidas de la mezcla principal: Use un cable XLR o TRS de 1/4 pulg. estándar para conectar cualquier par de estas salidas a sus altavoces o sistema de amplificador. Use el fader Main (Principal) para controlar el nivel de estas salidas.

6. Nivel de funcionamiento de la mezcla principal: Cuando se pulsa este botón, la señal enviada a las salidas de la mezcla principal se reduce en 10 dB. Cuando se lo deja levantado, la señal se incrementa en 4 dB. Ajuste este interruptor según el nivel de funcionamiento nominal de su equipo; los equipos de grado profesional funcionan con +4 dBu mientras que los equipos de grado de consumidor funcionan a -10 dBV nominales.

7. Inserción en mezcla principal: Utilice un cable TRS en "Y" de 1/4 pulg. estándar para conectar a este conector un procesador externo (como un compresor, limitador, ecualizador externo, etc.). La señal se llevará después del ecualizador gráfico y se devolverá antes del fader principal. La señal se envía por la punta de la conexión TRS y retorna por la nuca.

8. Puerto USB: Utilice un cable USB estándar para conectar este puerto USB a su ordenador. El mezclador puede enviar o recibir audio desde o hacia su ordenador a través de esta conexión.

- Al enviar audio, se enviará la mezcla principal o los subgrupos 1 y 2 desde el mezclador hacia su ordenador, según la posición del interruptor Record (Grabar).

- Al recibir audio, se enviará desde su ordenador hacia los canales 15/16 o mezcla principal, según la posición del interruptor Play Back.

1. Grabar: Este interruptor determina qué audio se envía al ordenador desde el puerto USB del mezclador: Los subgrupos 1 y 2 (Sub 1/2) o la mezcla principal.

2. Reproducción: Este interruptor determina adónde se encaminará el audio enviado desde el ordenador (hacia el puerto USB del mezclador) cuando vuelva del mezclador: Los canales 15/16 (Ch 15/16) o la mezcla principal.

3. Salida de DFX: Utilice un cable TRS estándar de 1/4 pulg. para conectar esta salida un sistema de amplificación. La señal proveniente del procesador de efectos del mezclador se enviará hacia esta salida.

4. Puenteo: Conecte un interruptor de pedal TS de 1/4 pulg. estándar opcional (que se vende por separado) a esta entrada. Puede utilizar el interruptor de pedal para activar o desactivar el procesador de efectos del mezclador.

5. Retorno de auxiliar estéreo: Conecte a estas entradas las salidas de un dispositivo externo con cables mono de 1/4 pulg. Si su fuente es mono, enchúfela en el conector izquierdo y se escuchará en ambos lados, izquierdo y derecho.
