Live 1604 - Mixer ALTO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tavolo di missaggio analogico
Marca	ALTO
Modello	Live 1604
Numero di canali	16 canali di ingresso
Numero di bus	4 bus di gruppo
Uscite principali	2 uscite principali (L/R)
Equalizzazione	EQ 3 bande per canale (HF, MF, LF)
Effetti integrati	Processore di effetti digitale con 16 preimpostazioni
Alimentazione phantom	+48V commutabile per gruppo
Ingressi microfono	10 ingressi microfono con preamplificatori
Ingressi linea	6 ingressi linea (Jack 6,35 mm)
Uscite ausiliarie	4 ritorni di ascolto (AUX)
Connettori	XLR, Jack 6,35 mm, RCA
Dimensioni (L x P x A)	circa 44,5 x 40,6 x 12,7 cm
Peso	circa 7,5 kg
Alimentazione	rete 220-240 V, 50/60 Hz
Consumo elettrico	40 W
Manutenzione e pulizia	Spolverare con un panno morbido asciutto. Evitare solventi.
Sicurezza	Non esporre all'umidità. Scollegare prima della manutenzione.
Ricambi e riparabilità	Contattare il servizio post-vendita ALTO per ricambi e riparazioni.

Domande frequenti - Live 1604 ALTO

Come collegare un microfono al mixer?

Usa un cavo XLR per collegare il microfono a un ingresso microfono (canali 1-10). Attiva l'alimentazione phantom (+48V) se il microfono lo richiede tramite l'interruttore dedicato.

Come regolare il volume di un canale?

Usa il potenziometro Gain per il livello di ingresso, poi il Volume (fader) per il livello di mix. Controlla il VU-meter per evitare il clipping.

Come usare gli effetti integrati?

Premi il pulsante FX del canale desiderato, quindi seleziona un effetto sul processore digitale (riverbero, delay, ecc.) e regola il livello con il potenziometro FX Send.

Cosa fare se non esce suono dagli altoparlanti?

Controlla che i cavi siano collegati correttamente alle uscite Main L/R, che i fader principali siano aperti e che i canali non siano in mute. Assicurati anche che gli altoparlanti siano accesi.

Come regolare l'equalizzazione su un canale?

Usa i tre potenziometri HF (acuti), MF (medi) e LF (gravi). Ruota a destra per aumentare la frequenza, a sinistra per ridurre.

Posso collegare direttamente uno strumento musicale?

Sì, collega uno strumento (chitarra, tastiera) a un ingresso linea (Jack 6,35 mm). Usa l'interruttore di impedenza se disponibile o regola il Gain di conseguenza.

Come inviare un segnale a un monitor di scena?

Usa le uscite AUX (1-4). Aziona il potenziometro AUX corrispondente sul canale desiderato e collega il monitor all'uscita AUX appropriata.

Il mixer si surriscalda normalmente?

Un leggero calore è normale durante il funzionamento. Se diventa molto caldo, controlla che le fessure di ventilazione non siano ostruite e riduci il volume se necessario.

Come pulire il mixer?

Spolverare regolarmente con un panno morbido e asciutto. Per lo sporco ostinato, usa un panno leggermente umido (solo acqua). Non usare mai prodotti abrasivi o solventi.

Dove trovare il numero di serie del dispositivo?

Il numero di serie si trova su un'etichetta sul retro o sotto il mixer. È necessario per qualsiasi richiesta di supporto tecnico.

MANUALE UTENTE Live 1604 ALTO

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

Live 1604

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina altoprofessional.com/live1604.

Per ulteriore assistenza sul prodotto, recarsi alla pagina altoprofessional.com/support.

Guida rapida / Schema dei collegamenti

Caratteristiche

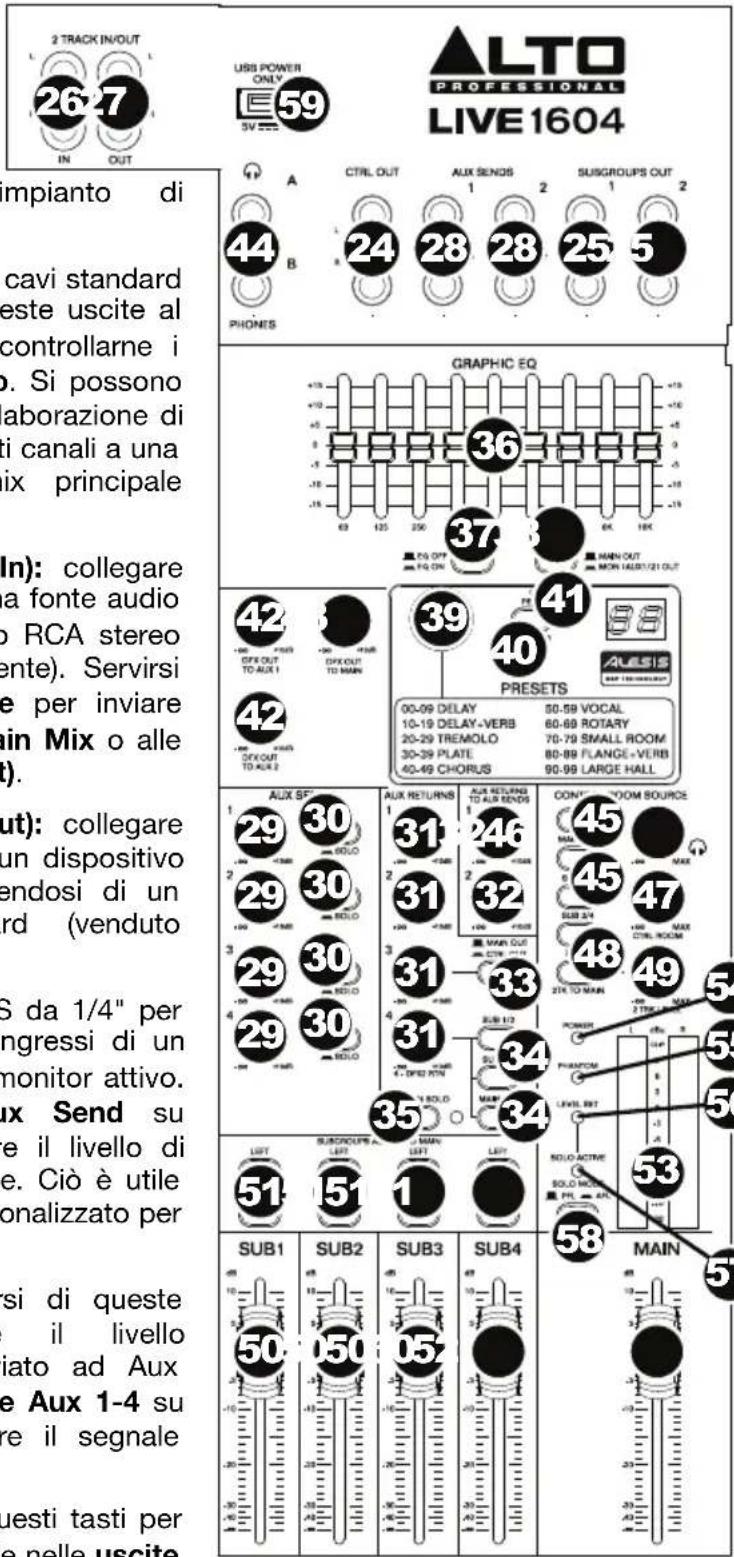

Pannello superiore

Nota bene: i canali hanno essenzialmente gli stessi comandi con alcune varianti minori tra i canali 1-6, 7-8, 9-12 e 13-16. I cinque diversi tipi di canale sono illustrati qui.

1. Ingresso mic: collegare un microfono o un dispositivo a livello di linea a questi ingressi servendosi di un cavo XLR.
2. Ingresso di linea: collegare dispositivi a livello di linea a questi ingressi servendosi di cavi da 1/4".
3. Insert: servirsi di un cavo standard TRS da 1/4" per collegare un processore esterno (quale un compressore, limitatore, unità di EQ esterna, ecc.) a questo jack. Il segnale sarà preso dopo il controllo di guadagno del canale e inviato prima dei comandi EQ del canale. La punta del collegamento TRS è il send, l'anello è il return.
4. Gain (guadagno): regola il livello audio del canale (guadagno prefader e pre EQ). Configurarlo in modo che il LED segnale si accenda.
5. LED di picco: il LED lampeggia se il segnale salta. Se ciò dovesse accadere, diminuire l'impostazione della manopola Gain (guadagno).
6. Compressore: regola la quantità di compressione sul canale, applicata dal compressore incorporato del mixer. Quando il compressore è attivato, il LED di fianco alla manopola si accende.
7. Filtro passa basso: quando questo pulsante è premuto, l'audio di quel canale sarà inviato tramite un filtro a bassa frequenza da 75 Hz con un picco di 18 dB per

ottava. Ciò è utile per ridurre il ronzio e altri rumori dovuti alla bassa frequenza quando si utilizzano i microfoni.

1. Hi EQ: regola le frequenze alte (treble) del canale.
2. Mid EQ: regola le frequenze medie del canale.

1. Mid Freq (freq. medie): regola la banda delle frequenze medie (100 Hz - 8 kHz) di competenza della manopola Mid EQ.
2. Hi-Mid EQ: regola la gamma di frequenze medio-alte (3 KHz) del canale.
3. Low-Mid EQ: regola la gamma di frequenze medio-basse (500 Hz) del canale.
4. Low EQ: regola le frequenze basse (bass) del canale.
5. Manopole Aux 1/2: regolano il livello del segnale inviato da quel segnale alla bus Aux corrispondente. Servirsi del tasto Aux Post/Pre per stabilire se inviare il livello pre o post fader.
6. Aux Post/Pre: quando sollevate, le manopole Aux 1/2 controllano il livello post-fader del segnale inviato da quel canale alle bus Aux corrispondente. Se premute, il segnale è pre-fader.
7. Manopola Aux 3: regola il livello post fader del segnale inviato da quel canale alla bus Aux 3.
8. Manopola Aux 4/DFX: regola il livello post-fader del segnale inviato al processore di effetti del mixer, il cui livello è controllato dal fader DFX Return (DFX Rtn). Se il processore di effetti esterno è collegato a Aux Send 4, il segnale sarà inviato lì anziché al processore di effetti del mixer.
9. Pan / Balance di canale: se sulla manopola compare "Pan", regola la posizione (mono) del canale nel campo stereo. Se compare "Bal", regola l'equilibrio tra i canali sinistro e destro di quel segnale stereo.
10. Mute di canale: premere questo tasto per silenziare o riattivare il canale. Quando il canale è silenziato, il LED di fianco al pulsante si accende.
11. Channel Solo (assolo di canale): premere questo tasto per attivare o disattivare l'assolo del canale. Il LED di fianco al pulsante e il LED Solo Active si accende quando il canale è in assolo. Servirsene per visualizzare il relativo livello nei Misuratori LED e per avere un'anteprima del suo audio nel mix sala di controllo.
12. Fader canale: regola il livello audio sul canale.
13. Tasti uscita: premere qualsiasi combinazione di questi tasti per inviare il segnale post-fader alle uscite corrispondenti: Sub 1-2 (sottogruppi 1 e 2), Sub 3-4 (sottogruppi 3 e 4), e/o Main L/R (uscite Main).

14. LED segnale (Sig): indica che il segnale audio in ingresso del canale è compreso in una gamma ottimale.

15. Uscite Control Room (Ctrl Out): servirsi di cavi standard TRS da 1/4" per collegare queste uscite ai monitor della sala d controllo (booth) o amplificazione.

16. Uscite sottogruppi: servirsi di cavi standard TRS da 1/4" per collegare queste uscite al sistema di amplificazione e controllarne i livelli con i fader sottogruppo. Si possono utilizzare queste uscite per l'elaborazione di gruppo o per inviare determinati canali a una destinazione diversa dal mix principale (Main).
17. Ingressi 2-Track (2 Track In): collegare questi ingressi alle uscite di una fonte audio esterna servendosi di un cavo RCA stereo standard (venduto separatamente). Servirsi del tasto 2 Track In Source per inviare questo segnale alle uscite Main Mix o alle uscite Control Room (Ctrl Out).
18. Uscite 2-Track (2 Track Out): collegare queste uscite agli ingressi di un dispositivo di registrazione esterno servendosi di un cavo RCA stereo standard (venduto separatamente).
19. Aux Send: servirsi di cavi TRS da 1/4" per collegare queste uscite agli ingressi di un amplificatore esterno o di un monitor attivo. Servirsi delle manopole Aux Send su ciascun canale per controllare il livello di segnale inviato a queste uscite. Ciò è utile per creare un mix monitor personalizzato per musicisti sul palco.
20. Manopole Aux Send: servirsi di queste manopole per controllare il livello complessivo del segnale inviato ad Aux Send. (Servirsi delle manopole Aux 1-4 su ciascun canale per controllare il segnale inviato qui da ciascun canale.)
21. Assolo Aux Send: premere questi tasti per effettuare l'assolo di quel canale nelle uscite cuffie.
22. Manopola Aux Return (Aux Rtn): controlla il livello audio inviato agli ingressi Aux Return (Aux Rtn). La prima e la seconda manopola controllano i livelli Aux Return inviati al mix principale (Main).
23. Da Aux return a Aux Send: servirsi di queste manopole per controllare il livello del segnale inviato dall'Aux Return corrispondente alla bus Aux Send avente lo stesso numero. Ciò è utile quando si utilizzano mixer a cascata (ad es. inviando gli Aux Send del sottomixer alle Aux Return di questo mixer, consentendo al mix sala di controllo del sottomixer di essere inviato ai sottogruppi di questo mixer e quindi al relativo mix sala di controllo).

1. Convogliamento Aux Return 3: quando questo tasto è premuto, il segnale inviato all'Aux Return 3 sarà convogliato al mix sala di controllo. Quando è sollevato, il segnale viene inviato al mix principale (Main).
2. Convogliamento Aux Return 4: premere qualsiasi combinazione di questi tasti per inviare il segnale inviato ad Aux Return 4 alle uscite corrispondenti: Sub 1/2 (sottogruppi 1 e 2), Sub 3/4 (sottogruppi 3 e 4), e/o Main Mix (uscite Main).
3. Assolo Aux Return: premere questo tasto per effettuare l'assolo delle Aux Return 1-4 nel mix sala di controllo.
4. Equalizzatore grafico: quando l'interruttore EQ On/Off è acceso (premuto), si possono utilizzare questi comandi per regolare l'equalizzazione del mix principale.
5. EQ On/Off: attiva o disattiva l'Equalizzatore grafico.
6. Uscita Main / Uscita Monitor: quando questo tasto è sollevato, l'equalizzatore grafico influirà sul segnale inviato alle uscite main mix. Quando questo tasto è premuto, l'equalizzatore grafico influirà sul segnale inviato all'uscita Aux 1/2 (Mon).
7. Selettore effetti: questa manopola determina quale effetto sarà applicato dal processore di effetti interno del mixer ai vari canali. Girare la manopola per cambiare il numero di effetto, e premerla per selezionarlo. Il display accanto al tasto DFX Mute mostrerà il numero di preset. Ciascun canale può inviare diversi livelli di audio al processore regolando la manopola DFX. Si veda la sezione Effetti per una spiegazione in merito agli effetti disponibili.
8. DFX Mute: premere questo tasto per silenziare o riattivare gli effetti.
9. LED di picco DFX: il LED lampeggia se il segnale salta. Se ciò dovesse accadere, diminuire l'impostazione delle manopole DFX del canale sorgente. Quando il processore di effetti è silenziato, il LED sarà acceso in maniera fissa.
10. Uscita DFX ad Aux 1/2: queste manopole controllano il livello del segnale inviato dal processore di effetti ad Aux Sends 1 e 2.
11. Uscita DFX a Main: questa manopola controlla il livello del segnale inviato dal processore di effetti alle uscite Main.
12. Uscita cuffie: collegare cuffie stereo da 1/4" a queste uscite. La manopola Phones Volume regola il volume.
13. Fonte sala di controllo: quando viene premuta qualsiasi combinazione di questi tasti, i segnali provenienti da queste fonti si sentiranno nel mix sala di controllo: Main Mix, Sub 1/2 (sottogruppi 1 e 2), e/o Sub 3/4 (sottogruppi 3 e 4).
    Nota bene: se viene premuto qualsiasi tasto Solo, l'audio riprodotto in assolo prenderà il posto del segnale udito nel mix sala di controllo, indipendentemente dalle posizioni di questi tasti.
14. Volume cuffie: regola il volume dell'uscita cuffie (phones).
15. Volume sala di controllo: regola il volume delle uscite sala di controllo (Ctrl Out).
16. 2 Track In Source: premere il tasto 2Tk In per includere il segnale 2 Track In nel mix sala di controllo. Premere il tasto 2Tk to Main per includere il segnale 2 Track In nel mix principale (Main).
17. 2 Track Level: regola il livello del segnale 2 Track In.
18. Fader sottogruppo: regola il livello del sottogruppo corrispondente.
19. Assegnazioni sottogruppo: premere qualsiasi combinazione di tasti per assegnare i loro corrispondenti sottogruppi a tale canale (sinistro o destro) del mix principale (Main).

20. Main Fader: regola il livello delle uscite Main Mix.

21. Misuratori LED: mostrano il livello audio delle uscite Main Mix o delle uscite Control Room (Ctrl Out), a seconda della posizione dei tasti Control Room Source. Il LED Clip si può accendere di tanto in tanto, ma se ciò avviene troppo spesso, ridurre il volume del mix e/o di singoli canali.

22. LED di alimentazione: si illumina quando il mixer è acceso.
23. LED di alimentazione phantom: si illumina quando l'interruttore alimentazione Phantom è acceso.
24. Level Set: si illumina quando i misuratori a LED mostrano il livello di audio pre-fader di qualsiasi canale dall'assolo attivo piuttosto che quelli del mix principale (Main) o del mix sala di controllo. Il tasto Solo Mode (modalità assolo) deve essere in posizione sollevata (PFL) (modifiche ai livelli dei fader non influiranno sui misuratori a LED e sul livello udito).
25. Solo Active (assolo attivo): si illumina quando i misuratori a LED mostrano il livello di audio after-level di qualsiasi canale dall'assolo attivo piuttosto che quelli del mix principale (Main) o del mix sala di controllo. Il tasto Solo Mode (modalità assolo) deve essere in posizione premuta (AFL) (modifiche ai livelli dei fader non influiranno sui misuratori a LED e sul livello udito).
26. Modalità Solo (assolo): quando sollevato, l'audio di un canale il cui tasto Solo è premuto si sentirà pre-fader (PFL). Quando premuto, l'audio si sentirà post-fader (after-fader o AFL).
27. Connettore di alimentazione USB: servirsi di questa porta USB per collegare e alimentare (o caricare) un dispositivo che richiede alimentazione da un bus USB a 5V.

Effetti

Per applicare gli effetti, girare la manopola Effects Preset e premerla per selezionare uno dei preset disponibili. Per inviare il segnale di un canale al processore di effetti, alzare la manopola DFX (Aux 4) di quel canale.

Ciascun effetto ha 10 varianti. Selezionarne una adatta all'ambiente e alle proprie preferenze.

Numeri Effetto Descrizione

00-09 Delay Riproduce il segnale dopo un breve periodo di tempo.

10-19 Delay+Verb Effetto delay con riverbero room

20-29 Tremolo Aumenta e diminuisce rapidamente il volume del segnale con cadenza regolare.

30-39 Plate Simula il riverbero di un piatto limpido.

40-49 Chorus Simula il suono intero, complesso e acquoso di numerosi strumenti che suonano la stessa cosa.

50-59 Voce Riverbero, che simula una sala con un piccolo tempo di delay.

60-69 Rotary Simula il classico effetto Doppler del corno rotante all'interno di un altoparlante di un organo.

70-79 Small Room Riverbero, che simula uno studio limpido.

80-89 Flange+Verb Applica un riverbero alla sala, oltre a un classico effetto di flanging stereo.

90-99 Large Hall Riverbero, che simula un grande spazio acustico.

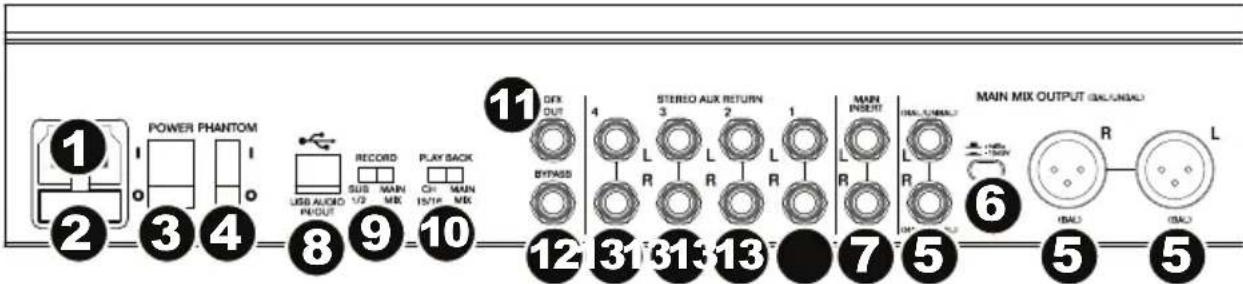

Pannello posteriore

1. Ingresso di alimentazione: servirsi del cavo di alimentazione in dotazione per collegare il mixer ad una presa di alimentazione. Ad alimentazione spenta, collegare il cavo di alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica.
2. Coperchio dei fusibili: se il fusibile è rotto, servirsi di un cacciavite o di un altro attrezzo per sollevare questa linguetta e sostituire il fusibile con un fusibile dallo stesso valore di tensione nominale (stampato subito sopra l'ingresso di alimentazione Power In). L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: accende e spegne il mixer. Accendere il mixer solo dopo aver collegato tutti i dispositivi di ingresso, ma prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il mixer.
4. Alimentazione Phantom: attiva/disattiva l'alimentazione phantom. Quando attivata, l'alimentazione phantom fornisce +48V a entrambi gli ingressi mic XLR. Va notato che la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom o meno.
5. Uscite Main Mix: servirsi di cavi XLR o TRS da 1/4" standard per collegare una coppia di queste uscite agli altoparlanti o all'impianto di amplificazione. Servirsi del Fader Main per controllare il livello di queste uscite.
6. Pad Main Mix: quando questo tasto è premuto, il segnale inviato alle uscite Main Mix è ridotto di 10 dB. Quando è sollevato, il segnale è aumentato di 4 dB. Impostare questo interruttore a seconda del livello operativo nominale dell'apparecchio; un'attrezzatura di livello professionale funzionano a +4 dBu nominali mentre attrezzature di uso comune funzionano a -10 dBV nominali.
7. Inserimento Main Mix: servirsi di un cavo a Y standard TRS da 1/4" per collegare un processore esterno (quale un compressore, limitatore, unità di EQ esterna, ecc.) a questo jack. Il segnale sarà preso dopo l'Equalizzatore Grafico e inviato prima del Fader Main. La punta del collegamento TRS è il send, l'anello è il return.

8. Porta USB: servirsi di un cavo USB standard per collegare questa porta USB al computer. Il mixer può inviare o ricevere audio da e verso il computer tramite questo collegamento.

9. Al momento di inviare audio, il mix principale (Main) o i Sottogruppi 1 e 2 saranno inviati dal mixer al computer, a seconda della posizione dell'interruttore Record.

10. Al momento di ricevere audio, questo sarà inviato dal computer ai canali 15/16 o al mix principale (Main), a seconda della posizione dell'interruttore Play Back.

11. Record (registra): questo interruttore determina quale audio viene inviato al computer dalla porta USB del mixer: Sottogruppi 1 e 2 (Sub 1/2) o il Main Mix.

12. Play Back (riproduzione): questo interruttore determina dove verrà convogliato l'audio inviato dal computer (alla porta USB del mixer) quando torna al mixer: canali 15 e 16 (Ch 15/16) o il Main Mix.

13. Uscita DFX: servirsi di un cavo TRS standard da 1/4" per collegare questa uscita a un sistema di amplificazione. Il segnale dal processore di effetti del mixer sarà inviato a questa uscita.
14. Bypass: collegare un interruttore a pedale standard TS da 1/4" opzionale (venduto separatamente) a questo ingresso. Si può utilizzare l'interruttore a pedali per attivare o disattivare il processore di effetti del mixer.
15. Ritorno Aux Stereo: è possibile collegare le uscite di un dispositivo esterno a questi ingressi servendosi di cavi mono da 1/4". Se la fonte è mono, collegarla al jack sinistro, e si sentirà su entrambi i lati, sinistro e destro.
