Zephyr ZMX862 - Mixer ALTO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mixer analogico a 8 canali
Marca e modello	Alto Zephyr ZMX862
Numero di canali	8 canali mono + 2 stereo
Alimentazione	AC 100-240V, 50/60 Hz
Consumo elettrico	30 W
Ingressi microfono	8 ingressi XLR con preamplificatore
Ingressi linea	8 ingressi jack da 6,35 mm
Equalizzazione	3 bande per canale (acuti, medi, gravi)
Uscite	Main L/R, Aux, Cuffie, Registrazione
Funzioni aggiuntive	FX integrato, Bluetooth, audio USB
Dimensioni (L x P x A)	400 x 300 x 100 mm
Peso	3,5 kg
Materiale del telaio	Metallo e plastica ABS
Manutenzione e pulizia	Usare un panno asciutto e morbido. Evitare prodotti abrasivi.
Sicurezza	Scollegare prima della pulizia. Non esporre all'umidità.
Ricambi e riparabilità	Contattare il servizio post-vendita Alto per i ricambi.

Domande frequenti - Zephyr ZMX862 ALTO

Come collegare un microfono al mixer Alto Zephyr ZMX862?

Utilizzare un cavo XLR per collegare il microfono a un ingresso XLR (canali 1-8). Assicurarsi che il canale sia in modalità Micro e regolare il guadagno.

Perché non esce alcun suono dagli altoparlanti collegati?

Controllare che i cavi siano ben collegati alle uscite Main L/R, che il volume generale (Master) e i volumi dei canali siano aperti, e che il pulsante Power sia acceso.

Come utilizzare l'effetto integrato (FX)?

Premere il pulsante FX On, selezionare un effetto (riverbero, delay, ecc.) con il selettore, quindi regolare il livello di invio su ogni canale con il potenziometro AUX/FX.

Posso registrare la mia sessione audio direttamente su un computer?

Sì, il mixer dispone di un'uscita audio USB. Collegalo al tuo PC tramite un cavo USB-B, quindi selezionalo come dispositivo di ingresso nel tuo software di registrazione.

Come pulire il mixer?

Scollegare l'apparecchio e utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai solventi o prodotti chimici.

Cosa fare se un canale non produce alcun suono?

Controllare che il fader sia alzato, che il canale non sia in muto, che il guadagno sia sufficiente e che il cavo sia funzionante. Testare con un altro canale per isolare il problema.

La connessione Bluetooth non funziona, cosa fare?

Assicurarsi che la funzione Bluetooth sia attivata (BT On). Mettere il dispositivo sorgente in modalità scoperta e selezionare 'Zephyr ZMX862' nell'elenco. Riavviare se necessario.

Qual è la potenza di uscita delle cuffie?

L'uscita cuffie fornisce una potenza sufficiente per cuffie da 32 a 600 ohm. Regolare il volume con il potenziometro Phones.

Posso utilizzare il mixer come interfaccia audio?

Sì, grazie alla connettività audio USB, il mixer può essere utilizzato come interfaccia audio 8 ingressi / 2 uscite con un computer.

Come risolvere i rumori parassiti (ronzio)?

Controllare che tutti i cavi siano schermati e correttamente collegati. Allontanare i cavi audio dai cavi di alimentazione. Ridurre il guadagno dei canali inutilizzati.

MANUALE UTENTE Zephyr ZMX862 ALTO

CONTENUTI DELLA CONFEZIONE

• Mixer ZEPHYR
• Adattatore di alimentazione
• Guida rapida
• Istruzioni di sicurezza e garanzia

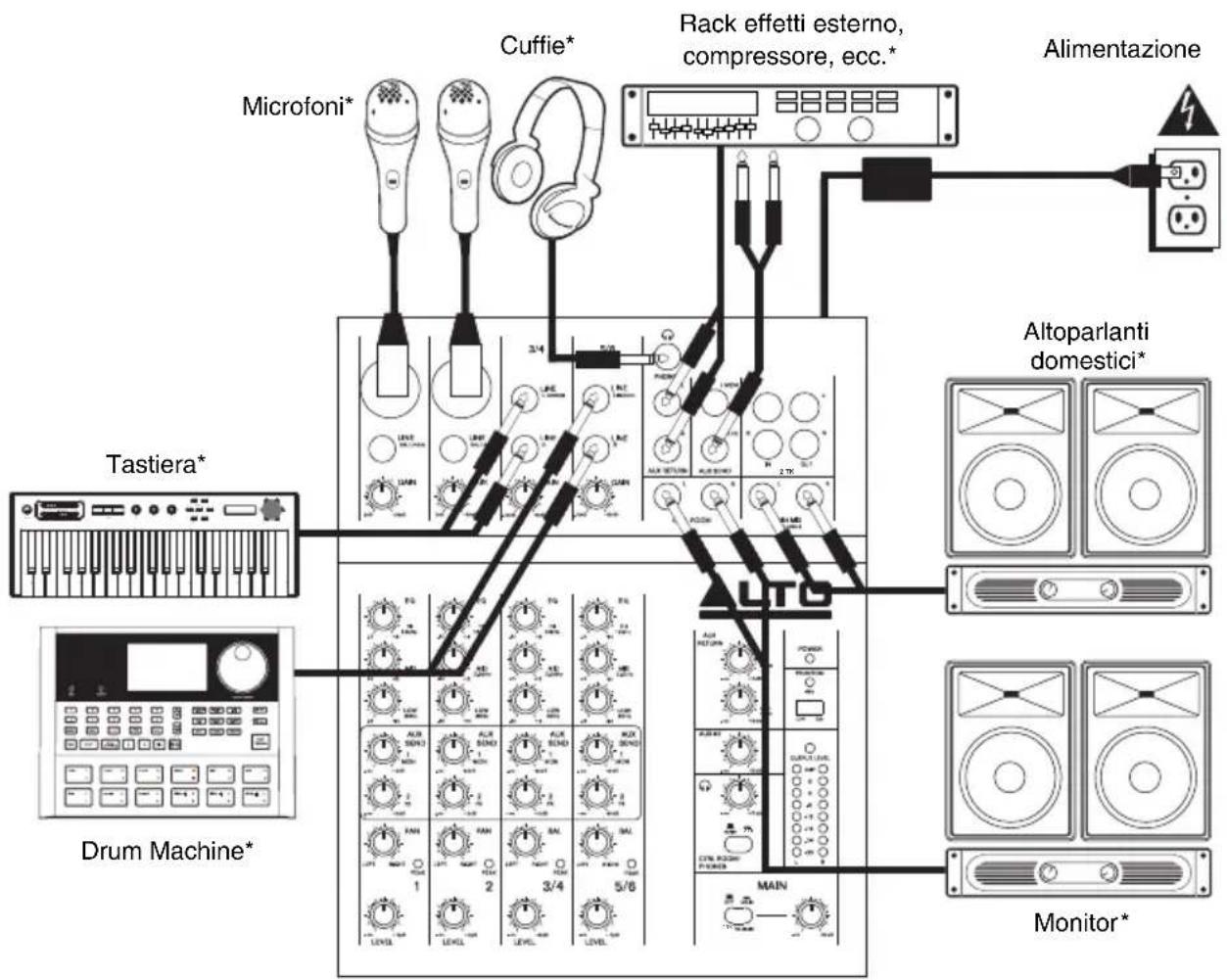

SCHEMA DEI COLLEGAMENTI

* non in dotazione

Note:

• Microfoni, mixer, monitor, amplificatore, altoparlanti, cavi, ecc. non in dotazione.
• Per ridurre il ronzio elettrico con impostazioni elevate di guadagno, tenere l'alimentazione del mixer lontana dal cavo della chitarra e dagli ingressi canale del mixer.
• Per utilizzare un'unità rack effetti esterna, un compressore, ecc., servirsi di un cavo a Y (da stereo da 1/4" a due mono da 1/4") per collegare l'uscita AUX SEND "2 FX" agli ingressi sinistro e destro del dispositivo esterno. Collegare le uscite del dispositivo esterno agli INGRESSI AUX RETURN sinistro e destro.

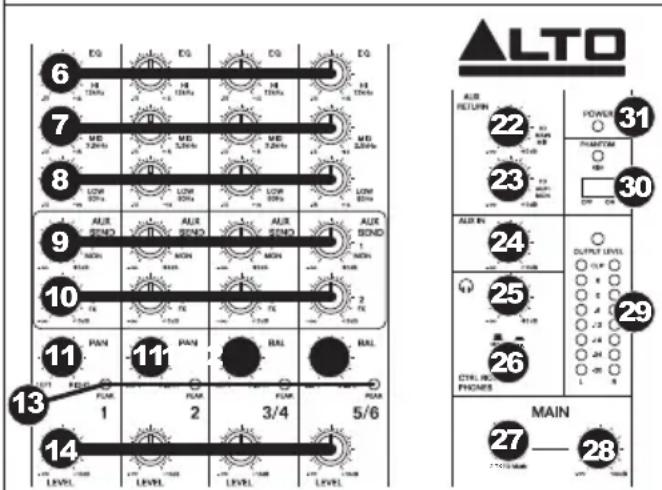

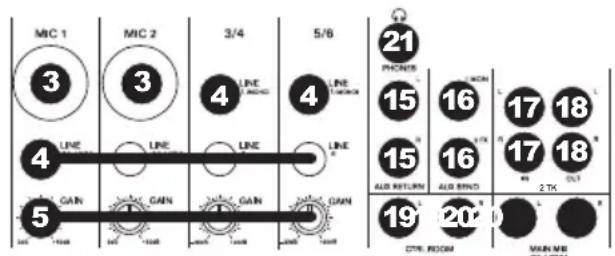

CARATTERISTICHE

1. INGRESSO ALIMENTAZIONE (POWER IN) – Servirsi del cavo di alimentazione in dotazione per collegare il mixer ad una presa di alimentazione. Ad alimentazione spenta, collegare l'alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica.

2. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne il mixer. Accendere il mixer dopo aver collegato tutti i dispositivi d'ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il mixer.

3. INGRESSO MICROFONO – Collegare un microfono a questi ingressi servendosi di un cavo XLR.

4. INGRESSI DI LINEA * - Collegare dispositivi a livello di linea a questi ingressi servendosi di cavi da 1/4".

5. GAIN – Regola il livello audio del canale (guadagno pre-fader e pre EQ). Regolarlo in modo che PEAK LED si accenda unicamente nelle parti più rumorose della canzone.

6. HI EQ (TREBLE) – Regola le frequenze alte (treble) del canale.

7. MID EQ – Regola le frequenze medie del canale.

8. LOW EQ (BASS) – Regola le frequenze basse (bass) del canale.

9. AUX SEND 1 MON – Regola il livello del canale audio (pre-EQ) inviato all'uscita AUX SEND etichettata "1 MON". Può essere utilizzato pert creare un mix monitor personalizzato per sé o per i propri musicisti.

10. AUX SEND 2 FX – Regola il livello del canale audio (post-EQ) inviato al processore di effetti interno del mixer. Alzarlo per i canali ai quali si desidera applicare effetti interni. Può essere utilizzato per applicare effetti esterni ai singoli canali.

11. CHANNEL PAN – Regola la posizione (mono) del canale nel campo stereo.

12. BALANCE (CH 3/4 & 5/6) - Regola il bilanciamento tra i canali 3 e 4 e i canali 5 e 6.

13. PEAK LED - Il LED lampeggia se il segnale salta. Se ciò dovesse accadere, abbassare l'impostazione della manopola GAIN o della manopola CHANNEL VOLUME.

14. CHANNEL VOLUME (volume canale) – Regola il livello audio sul canale.

15. INGRESSI AUX RETURN ** – È possibile collegare le uscite di un dispositivo esterno a questi ingressi servendosi di cavi mono da 1/4". Solitamente questo viene utilizzato per dispositivi per effetti esterni, ma può anche essere utilizzato come un canale d'ingresso extra per sintetizzatori, drum machine, ecc. Se la fonte è mono, collegarla al jack di sinistra: verrà udita sia a sinistra che a destra.

* Quando si utilizzano INGRESSI DI LINEA 3/4, 5/6 e AUX RETURNS:

- Se viene utilizzato solo il canale sinistro, il canale si sente sia nel canale di sinistra che in quello di destra e l'equilibrio non sarà regolabile.

- Se viene utilizzato solo il canale di destra, il segnale si sentirà unicamente nel canale di destra.

** Per utilizzare un'unità rack effetti esterna, un compressore, ecc., servirsi di un cavo a Y (da stereo da 1/4" a due mono da 1/4") per collegare l'uscita AUX SEND "2 FX" agli ingressi sinistro e destro del dispositivo esterno. Collegare le uscite del dispositivo esterno agli INGRESSI AUX RETURN sinistro e destro.

1. USCITE AUX SEND ** - Si può utilizzare un cavo TRS da 1/4" per collegare l'uscita AUX 1 MON all'ingresso di un amplificatore esterno o un monitor attivo per creare un mix personalizzato di monitoraggio per i musicisti sul palco. Si può regolare questo livello con la manopola AUX RETURN LEVEL etichettata "TO AUX 1 MON". Per utilizzare un rack effetti esterno, compressore, ecc. con il mixer, è possibile utilizzare un cavo a Y per collegare l'uscita AUX 2 FX all'ingresso del dispositivo esterno, quindi collegare le uscite del dispositivo agli ingressi AUX RETURN del mixer.
2. INGRESSI 2-TRACK – Si possono collegare questi ingressi alle uscite di una fonte audio esterna servendosi di un cavo stereo standard RCA (venduto separatamente). Si possono inviare questo canale al mix monitor (servendosi dell'interruttore MAIN/2-TRACK) e/o il mix principale (servendosi dell'interruttore 2-TRACK TO MAIN).
3. USCITE 2-TRACK – Si possono collegare queste uscite agli ingressi di un dispositivo di registrazione esterno servendosi di un cavo stereo standard RCA (venduto separatamente).
4. USCITE CTRL ROOM - Servirsi di cavi standard da 1/4" per collegare questa uscita ad un amplificatore a monitor o impianto di altoparlanti. Il livello di queste uscite è controllato dalla manopola CTRL ROOM / PHONES.
5. USCITE MAIN MIX – Servirsi di cavi standard da 1/4" per collegare queste uscite ad un amplificatore o impianto di altoparlanti. Il livello di queste uscite è controllato dalla manopola MAIN VOLUME.
6. CUFFIE – Collegate a questa uscita le vostre cuffie da 1/4". La manopola CTRL ROOM / CUFFIE controlla il volume.
7. AUX RETURN A MAIN MIX – Regola il volume del segnale inviato agli ingressi AUX RETURN e convogliato alle uscite MAIN MIX.
8. AUX RETURN A AUX 1 MON – Regola il volume del segnale inviato agli ingressi AUX RETURN e convogliato alle uscite CTRL ROOM.
9. 2-TRACK LEVEL – Regola il livello del segnale di ingresso degli INGRESSI 2-TRACK.
10. CTRL ROOM / CUFFIE – Regola il volume delle USCITE CTRL ROOM e delle cuffie.
11. MAIN / 2-TRACK – Premere questo tasto per selezionare quale segnale convogliare alle USCITE CTRL ROOM e alle cuffie: il mix principale o il segnale dagli INGRESSI 2-TRACK.
12. 2-TRACK A MAIN – Premere questo tasto per selezionare quale segnale convogliare alle USCITE MAIN MIX: il mix principale o il segnale dagli INGRESSI 2-TRACK.
13. MAIN VOLUME – Regola il livello del volume dell'USCITA PRINCIPALE.
14. MISURATORI A LED – Mostrano il livello audio del mix principale. Abbassare il volume se il LED CLIP si accende troppo.
15. ALIMENTAZIONE PHANTOM – Questo interruttore attiva e disattiva l'alimentazione phantom. Una volta attivata, l'alimentazione phantom fornisce +48V agli ingressi mic XLR e il LED al di sopra dell'interruttore sarà acceso. Va notato che la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.
16. LED DI ALIMENTAZIONE – Si illumina quando il mixer è acceso.
