Produkttyp	Analoger 8-Kanal-Mischpult
Marke und Modell	Alto Zephyr ZMX862
Anzahl der Kanäle	8 Mono-Kanäle + 2 Stereo
Stromversorgung	AC 100-240V, 50/60 Hz
Stromverbrauch	30 W
Mikrofoneingänge	8 XLR-Eingänge mit Vorverstärker
Line-Eingänge	8 Klinkeneingänge 6,35 mm
Entzerrung	3 Bänder pro Kanal (Höhen, Mitten, Tiefen)
Ausgänge	Main L/R, Aux, Kopfhörer, Aufnahme
Zusatzfunktionen	Integrierter FX, Bluetooth, USB-Audio
Abmessungen (B x T x H)	400 x 300 x 100 mm
Gewicht	3,5 kg
Gehäusematerial	Metall und ABS-Kunststoff
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine scheuernden Mittel verwenden.
Sicherheit	Vor der Reinigung Netzstecker ziehen. Vor Feuchtigkeit schützen.
Ersatzteile und Reparierbarkeit	Für Ersatzteile wenden Sie sich an den Alto-Kundendienst.

Häufig gestellte Fragen - Zephyr ZMX862 ALTO

Wie schließe ich ein Mikrofon an das Alto Zephyr ZMX862 Mischpult an?

Verwenden Sie ein XLR-Kabel, um das Mikrofon an einen XLR-Eingang (Kanäle 1 bis 8) anzuschließen. Stellen Sie sicher, dass der Kanal auf Micro eingestellt ist und passen Sie den Gain an.

Warum kommt kein Ton aus den angeschlossenen Lautsprechern?

Überprüfen Sie, ob die Kabel an die Main L/R-Ausgänge angeschlossen sind, ob die Gesamtlautstärke (Master) und die Kanallautstärken aufgedreht sind und ob der Power-Knopf eingeschaltet ist.

Wie verwende ich den integrierten Effekt (FX)?

Drücken Sie die FX On-Taste, wählen Sie einen Effekt (Hall, Delay usw.) mit dem Wähler aus und stellen Sie dann den Send-Pegel auf jedem Kanal mit dem AUX/FX-Regler ein.

Kann ich meine Audiositzung direkt auf einem Computer aufnehmen?

Ja, das Mischpult verfügt über einen USB-Audio-Ausgang. Verbinden Sie es über ein USB-B-Kabel mit Ihrem PC und wählen Sie es als Eingabegerät in Ihrer Aufnahmesoftware aus.

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vom Netz und verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Lösungsmittel oder chemische Reinigungsmittel.

Was tun, wenn ein Kanal keinen Ton liefert?

Überprüfen Sie, ob der Fader angehoben ist, der Kanal nicht stummgeschaltet ist, der Gain ausreicht und das Kabel funktioniert. Testen Sie mit einem anderen Kanal, um das Problem einzugrenzen.

Die Bluetooth-Verbindung funktioniert nicht, was tun?

Stellen Sie sicher, dass Bluetooth aktiviert ist (BT On). Versetzen Sie Ihr Quellgerät in den Erkennungsmodus und wählen Sie 'Zephyr ZMX862' aus der Liste. Starten Sie bei Bedarf neu.

Wie hoch ist die Kopfhörerausgangsleistung?

Der Kopfhörerausgang liefert genügend Leistung für Kopfhörer von 32 bis 600 Ohm. Stellen Sie die Lautstärke mit dem Phones-Regler ein.

Kann ich das Mischpult als Audio-Interface verwenden?

Ja, dank des USB-Audio-Anschlusses kann das Mischpult als 8-Eingangs-/2-Ausgangs-Audio-Interface mit einem Computer verwendet werden.

Wie behebe ich Nebengeräusche (Brummen)?

Überprüfen Sie, ob alle Kabel abgeschirmt und richtig angeschlossen sind. Halten Sie Audiokabel von Netzkabeln fern. Reduzieren Sie den Gain ungenutzter Kanäle.

BEDIENUNGSANLEITUNG Zephyr ZMX862 ALTO

SCHNELLSTART-ANLEITUNG

DEUTSCH (14 - 16)

SNELSTARTGIDS

NEDERLANDS (17 - 19)

BOX CONTENTS

• ZEPHYR Mixer
• Netzteil
• Schnellstart-Anleitung
• Sicherheitshinweise und Garantieinformationen

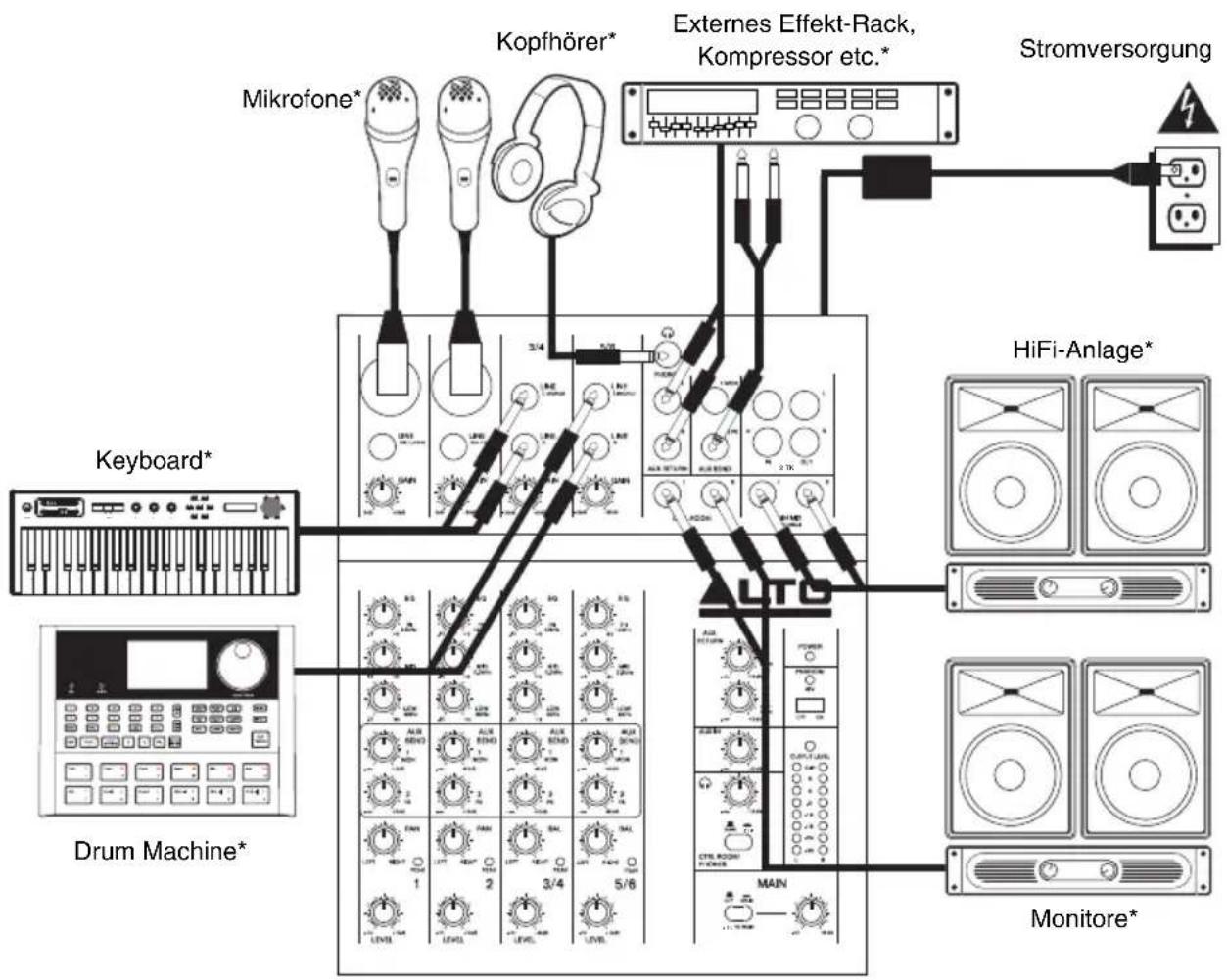

ANSCHLUSSÜBERSICHT

* nicht im Liefterumfang enthalten

Hinweise:

• Mikrofone, Monitore, Verstärker, Lautsprecher, Kabel, etc. sind nicht im Lieferumfang enthalten.
• Um Brummgeräusche bei hohen Gain-Einstellungen zu reduzieren, bewahren Sie das Netzteil des Mixers nicht in der Nähe des Gitarrenkabels oder der Kanaleingänge des Mixers auf.
• Um eine externe Effekt-Rack-Einheit oder einen Kompressor etc. zu verwenden, können Sie ein Y-Kabel (1/4"-Stereo auf zwei 1/4"-Mono) nutzen, um den AUX SEND "2 FX"-Ausgang mit dem linken und rechten Eingang Ihres externen Geräts zu verbinden. Verbinden Sie anschließend die Ausgänge des externen Gerätes mit den rechten und linken AUX RETURN EINGÄNGEN.

FUNKTIONEN

1. POWER IN – Verwenden Sie das mitgelieferte Netzteil, um den Mixer mit einer Steckdose zu verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie das Stromkabel mit dem Mixer und stecken das Netzteil dann in eine Steckdose.

2. POWER SWITCH – Schaltet das Gerät ein/aus. Schalten Sie den Mixer ein, nachdem alle Eingabegeräte angeschlossen wurden und bevor Sie die Verstärker einschalten. Schalten Sie die Verstärker aus, bevor Sie das Mischpult ausschalten.

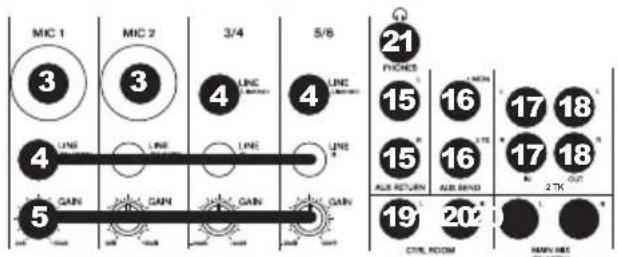

3. MIC-EINGANG - Schließen Sie ein Mikrofon mit einem XLR-Kabel an diese Eingänge an.

4. LINE-EINGANG* - Schließen Sie Line-Geräte mit 1/4"-Kabeln an diese Eingänge an.

5. GAIN – Regelt die Lautstärke des Kanals (Pre-Fader und Pre-EQ-Gain). Stellen Sie diese so ein, dass die PEAK LED bei den lautesten Passagen des Songs kurz aufleuchtet.

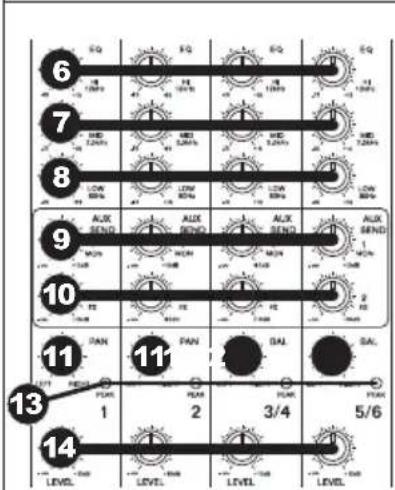

6. HI EQ (HÖHEN) – Regelt die hohen Frequenzen (Treble) des Kanals.

7. MID EQ - Regelt die mittleren Frequenzen des Kanals.

8. LOW EQ (BASS) – Regelt die tiefen Frequenzen (Bass) des Kanals.

9. AUX SEND 1 MON – Regelt die Lautstärke des Kanals (Pre-EQ), die an den AUX SEND-Ausgang gesendet wird, welche als "1 MON" bezeichnet wird. Sie können diesen Regler verwenden, um einen individuellen Monitor-Mix für sich oder Ihre Musiker zu kreieren.

10. AUX SEND 2 FX – Regelt die Lautstärke des Kanals (Post-EQ), die an den internen Effektprozessor des Mischpults gesendet wird. Verwenden Sie dies für jene Kanäle, die Sie mit internen Effekten versehen möchten. Sie können diese Funktion verwenden, um externen Effekte auf einzelnen Kanälen zu verwenden.

11. KANAL-PAN – Regelt die Kanalposition (Mono) im Stereo-Feld.

12. BALANCE (CH 3/4 & 5/6) – Regelt die Balance zwischen den Kanälen 3 und 4 sowie zwischen 5 und 6.

13. PEAK LED – Sobald das Signal übersteuert, blinkt die LED. Wenn dies geschieht, verringern Sie den Wert des GAIN-Reglers oder des KANALLAUTSTÄRKE-Reglers.

14. KANALLAUTSTÄRKE- Regelt die Lautstärke des Kanals.

15. AUX RETURN EINGÄNGE ** – Sie können die Ausgänge eines externen Gerätes mit 1/4"-Mono-Kabeln mit diesen Eingängen verbinden. Diese Eingänge werden üblicherweise für externe Effektgeräte eingesetzt, können aber auch wie zusätzliche Eingangskänale für Synthesizer, Drum Machines u. Ä. verwendet werden. Wenn Sie über eine Mono-Tonquelle verfügen, so verbinden Sie diese mit der linken Buchse. Die Tonquelle wird sowohl links als auch rechts zu hören sein.

* Wenn Sie LINE EINGÄNGE 3/4, 5/6 und AUX RETURNS verwenden:
- Wenn nur der linke Kanal verwendet wird, wird das Signal sowohl am linken als auch am rechten Kanal zu hören sein. Die Balance kann nicht justiert werden.
- Wenn nur der rechte Kanal verwendet wird, wird das Signal nur am rechten Kanal zu hören sein.

** Um eine externe Effekt-Rack-Einheit oder einen Kompressor etc. zu verwenden, können Sie ein Y-Kabel (1/4"-Stereo auf zwei 1/4"-Mono) nutzen, um den AUX SEND "2 FX"-Ausgang mit dem linken und rechten Eingang Ihres externen Geräts zu verbinden. Verbinden Sie anschließend die Ausgänge des externen Gerätes mit den rechten und linken AUX RETURN EINGÄNGEN.

1. AUX SEND AUSGÄNGE ** – Sie können ein 1/4"-Klinken-Kabel verwenden, um den AUX 1 MON-Ausgang an den Eingang eines externen Verstärker oder eines aktiven Monitors anzuschließen, um einen benutzerdefinierten Monitor-Mix für Bühnenmusiker zu erstellen. Sie können diese Lautstärke mit dem AUX RETURN LEVEL-Regler mit der Bezeichnung "TO AUX 1 MON" anpassen. Um eine externe Effekt-Rack-Einheit oder einen Kompressor etc. mit dem Mixer zu verwenden, können Sie ein Y-Kabel nutzen, um den AUX 2 FX-Ausgang mit dem Eingang des externen Geräts zu verbinden. Verbinden Sie anschließend die Ausgänge des Gerätes mit den AUX RETURN Eingängen des Mixers.
2. 2-TRACK EINGÄNGE – Sie können diese Eingänge mit den Ausgängen einer externen Tonquelle verbinden, indem Sie ein handelsübliches Stereo-Cinch-Kabel (separat erhältlich) verwenden. Sie können diesen Kanal (mit dem MAIN/2-TRACK-Schalter) an den Monitor-Mix und/oder an den Main Mix (mit dem 2-TRACK TO MAIN-Schalter) senden.
3. 2-TRACK AUSGÄNGE – Sie können diese Ausgänge mit den Eingängen eines externen Aufnahmegeräts verbinden, indem Sie ein handelsübliches Stereo-Cinch-Kabel (separat erhältlich) verwenden.
4. CTRL ROOM AUSGÄNGE – Verwenden Sie handelsübliche 1/4"-Kabel, um diese Ausgänge an Ihr Monitor- oder Verstärkersystem anzuschließen. Die Lautstärke dieser Ausgänge steuern Sie über die CTRL ROOM / KOPFHÖRER-Regler.
5. MAIN MIX AUSGÄNGE – Verwenden Sie handelsübliche 1/4"-Kabel, um diese Ausgänge an Ihre HiFi-Anlage oder Ihr Verstärkersystem anzuschließen. Die Lautstärke dieser Ausgänge steuern Sie über den Regler für GESAMTLAUTSTÄRKE.
6. KOPFHÖRERAUSGANG - Schließen Sie 1/4" Stereo-Kopfhörer an diesen Ausgang an. Die Lautstärke regeln Sie über CTRL ROOM/KOPFHÖRER.
7. AUX RETURN TO MAIN MIX – Regelt die Lautstärke des Signals, das in die AUX RETURN EINGÄNGE gesendet und an die MAIN MIX AUSGÄNGE geleitet wird.
8. AUX RETURN TO AUX 1 MON – Regelt die Lautstärke des Signals, das in die AUX RETURN EINGÄNGE gesendet und an die CTRL ROOM AUSGÄNGE geleitet wird.
9. 2-TRACK LEVEL – Regelt die Signallautstärke der 2-TRACK EINGÄNGE.
10. CTRL ROOM / KOPFHÖRER – Regelt die Lautstärke der CTRL ROOM AUSGÄNGE und Ihrer Kopfhörer.
11. MAIN / 2-TRACK – Mit dieser Taste können Sie wählen, welches Signal an die CTRL ROOM AUSGÄNGE und Ihre Kopfhörer geleitet wird - der Main Mix oder das Signal der 2-TRACK-EINGÄNGE.
12. 2-TRACK TO MAIN – Mit dieser Taste können Sie wählen, welches Signal an die MAIN MIX AUSGÄNGE geleitet wird - der Main Mix oder das Signal der 2-TRACK-EINGÄNGE.
13. GESAMTLAUTSTÄRKE - Regelt die Lautstärke des HAUPTAUSGANGS.
14. LED-ANZEIGE – Zeigt die Lautstärke des Main Mix an. Reduzieren Sie die Lautstärke, falls die CLIP-LED oft leuchtet.

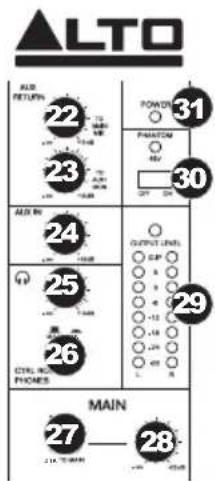

15. PHANTOMSPEISUNG - Dieser Schalter aktiviert und deaktiviert die Phantomspeisung. Ist diese Funktion aktiviert, leuchtet die LED-Anzeige oberhalb des Schalters und die XLR-Mikrofoneingänge werden durch die Phantomspeisung mit +48V versorgt. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.
16. POWER-LED - Leuchtet, wenn der Mixer eingeschaltet ist.
