Produkttyp	Analoges Mischpult
Marke	ALTO
Modell	Live 2404
Anzahl der Eingangskanäle	24 (16 Mono + 4 Stereo)
Hauptausgänge	2 Hauptausgänge (L/R) + 4 Subgruppen
Entzerrer pro Kanal	3 Bänder (High, Mid, Low) mit Mittenfrequenz-Sweep
Integrierter Effektprozessor	16 einstellbare digitale Programme
Abmessungen (Länge x Tiefe x Höhe)	600 x 400 x 150 mm
Gewicht	8 kg
Stromversorgung	Netzstrom 230 V / 50 Hz (europäische Version)
Stromverbrauch	30 W
Phantomspeisung	+48 V schaltbar
Wartung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen. Vor der Reinigung Netzstecker ziehen.
Ersatzteile	Erhältlich beim Hersteller oder autorisierten Händler
Reparierbarkeit	Reparierbarkeitsindex nicht angegeben
Empfohlene Verwendung	Live-Beschallung, Aufnahmestudio, Bühne

Häufig gestellte Fragen - Live 2404 ALTO

Wie schließe ich eine E-Gitarre an das Mischpult ALTO Live 2404 an?

Verwenden Sie ein 6,35 mm Klinkenkabel, um Ihre Gitarre an einen Line-Eingang (Line In) eines Monokanals anzuschließen. Stellen Sie sicher, dass der Gain-Regler auf einen passenden Pegel eingestellt ist und der Kanal nicht stummgeschaltet (Mute) ist.

Wie aktiviere ich die integrierten Effekte auf dem Live 2404?

Drücken Sie die FX Assign-Taste des gewünschten Kanals und stellen Sie den Send-Pegel mit dem FX Send-Regler ein. Sie können ein Effektprogramm über das Bedienfeld der digitalen Effekte auswählen.

Warum kommt kein Ton aus den Ausgängen?

Überprüfen Sie folgende Punkte: 1. Sind die Ein- und Ausgangskabel richtig angeschlossen? 2. Ist die Mute-Taste des Kanals deaktiviert? 3. Sind Gain und Kanal-Lautstärke ausreichend hoch? 4. Ist der Main Mix-Regler auf einen hörbaren Pegel eingestellt?

Wie nehme ich mit dem ALTO Live 2404 auf?

Verbinden Sie die Hauptausgänge (Main Out) oder Subgruppenausgänge mit einem Audio-Interface oder Recorder über symmetrische Kabel (XLR oder Klinke). Stellen Sie die Ausgangspegel auf das gewünschte Niveau ein.

Welche Art der Reinigung wird für das Mischpult empfohlen?

Verwenden Sie ein weiches, trockenes Tuch zum Entstauben der Oberflächen. Bei Flecken befeuchten Sie ein Tuch leicht mit Wasser und vermeiden Sie den Kontakt mit elektronischen Komponenten. Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Was tun, wenn ein Kanal keinen Ton produziert?

Überprüfen Sie, ob der Kanal stummgeschaltet (Mute) ist, ob der Gain richtig eingestellt ist und ob der Pad-Schalter (Dämpfung) nicht aktiviert ist, wenn das Signal schwach ist. Versuchen Sie, eine bekannte Quelle anzuschließen, um zu bestätigen, dass der Kanal funktioniert.

Wie versorge ich ein Kondensatormikrofon, das Phantomspeisung benötigt?

Aktivieren Sie die Phantomspeisung +48V über den dafür vorgesehenen Schalter. Stellen Sie sicher, dass Sie diese Funktion nur für Mikrofone aktivieren, die sie benötigen, und schalten Sie die Lautsprecher vorher aus, um Störgeräusche zu vermeiden.

Wie konfiguriere ich einen Bühnenmonitoring (Rückhörmischung)?

Verwenden Sie einen Aux-Ausgang (AUX Send), um einen Mix zum Monitor zu senden. Schließen Sie den Monitor an den entsprechenden Eingang Ihres Monitoring-Verstärkers an und regeln Sie den Pegel über den AUX-Regler des Kanals.

Wie stelle ich den Equalizer auf einem Kanal ein?

Jeder Kanal verfügt über einen 3-Band-Equalizer mit High (Höhen), Mid (Mitten mit Frequenz-Sweep) und Low (Bässe). Drehen Sie die entsprechenden Regler, um jedes Band je nach Bedarf anzuheben oder abzusenken.

Wo finde ich die vollständige Bedienungsanleitung des ALTO Live 2404?

Die Bedienungsanleitung ist als kostenloser PDF-Download auf notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihrer Sprache über das Formular auf der Website anfordern.

BEDIENUNGSANLEITUNG Live 2404 ALTO

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Live 2404

Stromkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com/live2404.

Für weitere Unterstützung besuchen Sie altoprofessional.com/support.

Schnellstart / Anschlussdiagramm

Funktionen

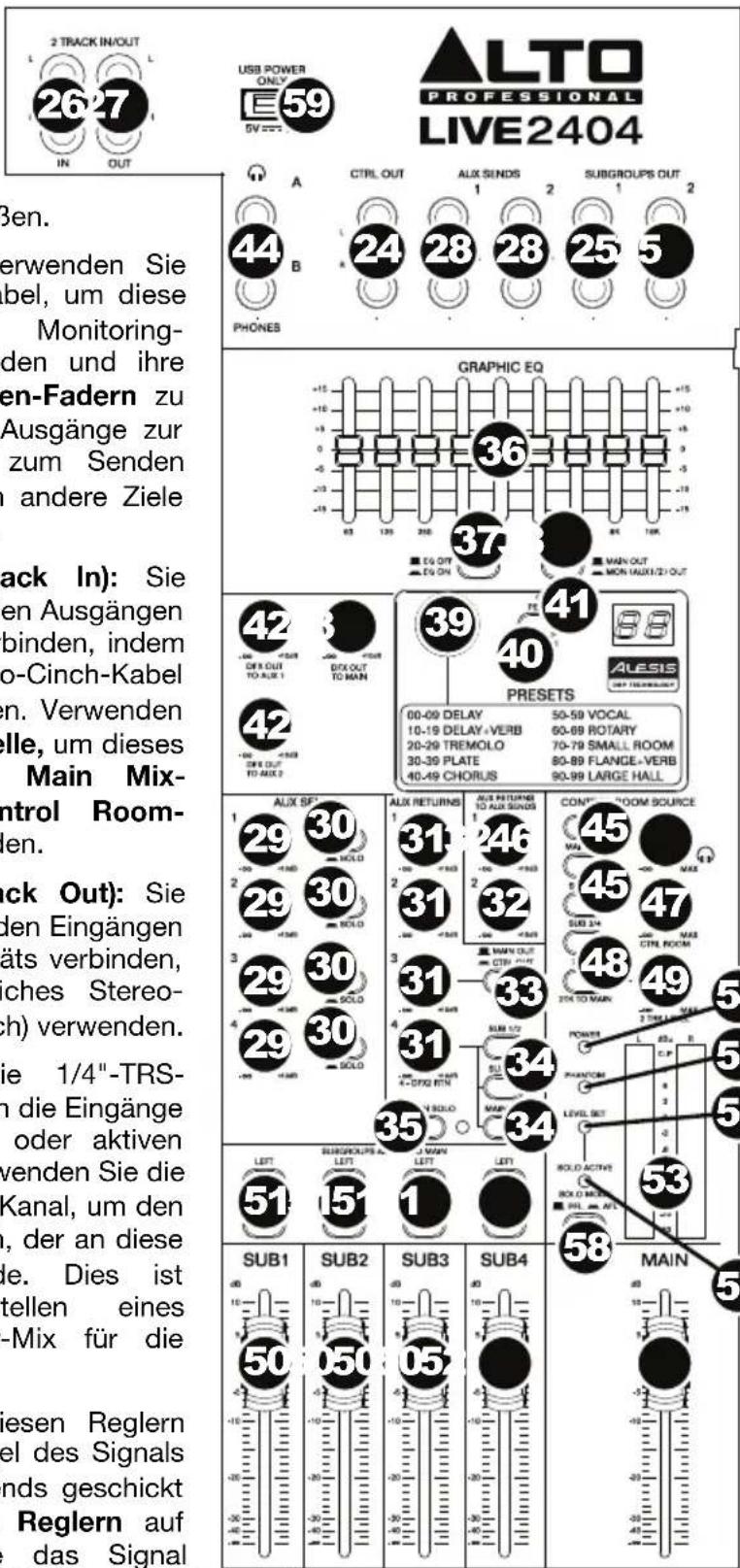

Oberseite

Hinweis: Die Kanäle haben im Wesentlichen die gleichen Regler mit einigen geringfügigen Abweichungen zwischen den Kanälen 1-8, 9-16, 17-20 und 21-24. Die fünf verschiedenen Kanaltypen werden hier gezeigt.

1. Mic-Eingang: Schließen Sie ein Mikrofon oder ein Line-Gerät mit einem XLR-Kabel an diese Eingänge an.
2. Line-Eingang: Schließen Sie hier Line-Geräte über ein 1/4"-Kabel an.
3. Insert: Verwenden Sie ein handelsübliches 1/4" TRS-Kabel, um diese Buchse an externe Prozessoren anzuschließen (wie z.B. Kompressoren, Limiter, externe EQs etc.) Es wird das Signal nach dem Gain des Kanalreglers und vor den EQ-Reglern des Kanals ausgegeben. Die Spitze des TRS-Anschlusses ist mit "Send" belegt, der Ring mit "Return".
4. Gain: Regelt die Lautstärke des Kanals (Pre-Fader und Pre-EQ-Gain). Stellen Sie diese so ein, dass die Signal-LED leuchtet.
5. Peak-LED: Sobald das Signal übersteuert, blinkt die LED. Wenn dies geschieht, verringern Sie den Wert des Gain-Reglers.
6. Kompressor: Regelt die Stärke der Kompression am Kanal, die vom im Mischpult eingebauten Kompressor angewendet wird. Die LED neben dem Drehregler leuchtet auf, wenn der Kompressor eingeschaltet ist.
7. Low Cut Filter: Wenn diese Taste gedrückt ist, wird das Audiosignal dieses Kanals durch einen 75 Hz-

Niederfrequenzfilter mit einer Flanke von 18 dB pro Oktave gesendet. Dies dient der Reduzierung von tieffrequenten Geräuschen bei der Verwendung von Mikrofonen.

1. Hi-EQ: Passt die hohen Frequenzen (Höhen) des Kanals an.
2. Mid-EQ: Passt die mittleren Frequenzen des Kanals an.
3. Mid Freq: Passt das mittlere Frequenzband (100 Hz - 8 kHz) an, das vom Mid EQ-Regler beeinflusst wird.

1. Hi-Mid EQ: Stellt die hohen, mittleren Frequenzen (3 kHz) des Kanals ein.
2. Low-Mid-EQ: Stellt die tieferen, mittleren Frequenzen (500 Hz) des Kanals ein.
3. Low EQ: Passt die tieferen Frequenzen (Bass) des Kanals an.
4. Aux 1/2-Regler: Passt den Pegel des von diesem Kanal gesendeten Signals an den entsprechenden Aux-Bus an. Verwenden Sie die Aux Post/Pre-Taste, um festzulegen, ob der Pegel Pre-Fader oder Post-Fader gesendet wird.
5. Aux Post/Pre: In der angehobenen Position steuern die Aux 1/2-Regler die Post-Fader-Pegel des von diesem Kanal an den entsprechenden Aux-Bus gesendeten Signals. In der heruntergedrückten Position ist das Signal Pre-Fader.
6. Aux 3-Regler: Stellt die Post-Fader-Pegel des von diesem Kanal an den Aux 3 Bus gesendeten Signals ein.
7. Aux 4 / DFX-Regler: Regelt den Post-Fader-Pegel des Signals, das zum Effektprozessor des Mixers gesendet wird. Der Pegel des Effektprozessors wird mit dem DFX Return Fader (DFX Rtn) geregelt. Wenn ein externer Effektprozessor mit Aux Send 4 verbunden ist, dann wird das Signal dorthin gesendet - und nicht an den Effektprozessor des Mixers.
8. Pan/Balance des Kanals: Wenn dieser Regler die Bezeichnung Pan aufweist, passt er die (Mono-) Kanalposition im Stereo-Feld an. Wenn der Regler die Bezeichnung Bal aufweist, passt er die Balance zwischen linkem und rechtem Kanal des Stereosignals an.
9. Kanal Stummschalten: Drücken Sie diese Taste, um den Kanal stumm zu schalten. Die LED neben der Taste leuchtet auf, wenn der Kanal stummgeschaltet ist.
10. Kanal-Solo: Drücken Sie diese Taste, um den Kanal solo/nicht solo zu schalten. Die LED neben der Taste und die Solo-Aktiv-LED leuchten auf, wenn der Kanal auf Solo geschaltet ist. Verwenden Sie dies, um seinen Pegel über die LED-Anzeige anzuzeigen und sein Audiosignal allein im Control Room Mix abzuhören.
11. Kanal-Fader: Passt die Audiopegel am Kanal an.
12. Ausgangstasten: Drücken Sie eine beliebige Kombination dieser Tasten, um das Post-Fader-Signal des Kanals an die entsprechenden Ausgänge zu senden: Sub 1-2 (Untergruppen 1 und 2), Sub 3-4 (Untergruppen 3 und 4) und/oder Main L/R (Hauptausgänge).

13. Signal-LED (Sig): Zeigt an, dass das eingehende Audiosignal dieses Kanals im optimalen Bereich liegt.

14. Control Room-Ausgänge (Ctrl Out): Verwenden Sie handelsübliche 1/4" TRS-Kabel, um diese Ausgänge an Ihre Control Room-Monitore (Booth) oder Ihr Verstärkersystem anzuschl

15. Untergruppenausgänge: Verwenden Sie handelsübliche 1/4" TRS-Kabel, um diese Ausgänge mit Ihrem Monitoring-Verstärkersystem zu verbinden und ihre Pegel mit den Untergruppen-Fadern zu steuern. Sie können diese Ausgänge zur Gruppenverarbeitung oder zum Senden von bestimmten Kanälen an andere Ziele als den Main Mix verwenden.
16. 2-Track Eingänge (2 Track In): Sie können diese Eingänge mit den Ausgängen einer externen Tonquelle verbinden, indem Sie handelsübliche Stereo-Cinch-Kabel (separat erhältlich) verwenden. Verwenden Sie die Taste 2 Track In-Quelle, um dieses Signal entweder an die Main Mix-Ausgänge oder die Control Room-Ausgänge (Ctrl Out) zu senden.
17. 2-Track Ausgänge (2 Track Out): Sie können diese Ausgänge mit den Eingängen eines externen Aufnahmegeräts verbinden, indem Sie ein handelsübliches Stereo-Cinch-Kabel (separat erhältlich) verwenden.
18. Aux-Send: Verwenden Sie 1/4"-TRS-Kabel, um diese Ausgänge an die Eingänge eines externen Verstärkers oder aktiven Monitors anzuschließen. Verwenden Sie die Aux Send-Regler auf jedem Kanal, um den Pegel des Signals zu steuern, der an diese Ausgänge gesendet wurde. Dies ist nützlich für das Erstellen eines benutzerdefinierten Monitor-Mix für die Musiker auf der Bühne.
19. Aus Sends-Regler: Mit diesen Reglern können Sie den Gesamtpegel des Signals steuern, das an die Aux Sends geschickt wurde. (Mit den Aux 1-4 Reglern auf jedem Kanal können Sie das Signal steuern, das von jedem Kanal hierher gesende
20. Aux Sends Solo: Drücken Sie diese Tasten, um den Kanal in den Kopfhörerausgängen solo zu schalten.
21. Aux Return-Regler (Aux Rtn): Regelt den Pegel, der an die Aux Return (Aux Rtn)-Eingänge gesendet wird. Die ersten und zweiten Drehregler steuern die Aux Return-Pegel, die zum Main Mix geschickt werden.

1. Aux Returns an Aux Sends: Benutzen Sie diese Regler, um den Pegel des Signals einzustellen, das vom entsprechenden Aux Return an den Aux Send-Bus mit der gleichen Nummer gesendet wird. Dies ist hilfreich, wenn Sie kaskadierende Mixer verwenden (wenn Sie z. B. die Aux Sends des Submixers an die Aux Returns dieses Mixers senden, damit der Control Room Mix des Submixers an die Untergruppen dieses Mixers und dann an seinen Control Room Mix geschickt werden kann).
2. Aux Return 3 Routing: Wenn diese Taste heruntergedrückt ist, wird das an Aux Return 3 gesendete Signal zum Control Room Mix geroutet. Wenn diese Taste erhoben ist, wird das Signal zum Main Mix geschickt.
3. Aux Return 4 Routing: Drücken Sie eine beliebige Kombination dieser Tasten, um das an Aux Return 4 gesendete Signal an die entsprechenden Ausgänge zu senden: Sub 1/2 (Untergruppen 1 und 2), Sub 3/4 (Untergruppen 3 und 4) und/oder Main Mix (Hauptausgänge).
4. Aux Return Solo: Drücken Sie diese Taste, um die Aux Returns 1-4 im Control Room Mix solo zu schalten.
5. Grafischer Equalizer: Wenn der EQ Ein/Aus-Schalter aktiviert (gedrückt) ist, können Sie diese Steuerelemente verwenden, um den Equalizer im Main Mix einzustellen.
6. EQ Ein/Aus: Aktiviert oder deaktiviert den Grafischen Equalizer.
7. Hauptausgang/Monitorausgang: Wenn diese Taste angehoben ist, wird der grafische Equalizer das Signal beeinflussen, das zu den Main Mix-Ausgängen gesendet wurde. Wenn diese Taste gedrückt ist, wird der grafische Equalizer jenes Signal beeinflussen, das zum Aux 1/2 (Mon) Ausgang gesendet wurde.
8. Effektwahlschalter: Dieser Regler bestimmt, welchen Effekt der interne Effektprozessor des Mixers auf die verschiedenen Kanäle anwenden wird. Drehen Sie den Regler, um die Effektnummer zu ändern und drücken Sie den Regler, um den Effekt auszuwählen. Die Anzeige neben der Taste DFX Stummschalten wird die Preset-Nummer anzeigen. Jeder Kanal kann unterschiedliche Anteile an den Prozessor senden, indem der entsprechende DFX-Regler angepasst wird. Eine Beschreibung der verfügbaren Effekte finden Sie im Abschnitt Effekte.
9. DFX Stummschalten: Drücken Sie diese Taste, um die Effekte stumm zu schalten bzw. um die Stummschaltung aufzuheben.
10. DFX Peak-LED: Sobald das Signal übersteuert, blinkt die LED. Wenn dies passiert, verringern Sie die Einstellung der DFX-Regler an Ihren Quellkanälen. Wenn der Effektprozessor stumm geschaltet ist, leuchtet die LED konstant auf.
11. DFX Out an Aux 1/2: Diese Regler steuern den Pegel des Signals, das vom Effektprozessor an Aux Sends 1 und 2 gesendet wird.
12. DFX Out an Main: Dieser Regler steuert den Pegel des Signals, das vom Effektprozessor an die Hauptausgänge gesendet wird.
13. Kopfhörerausgang: Schließen Sie 1/4" Stereo-Kopfhörer an diese Ausgänge an. Die Lautstärke regeln Sie über den Kopfhörer-Lautstärkeregler.
14. Control Room-Quelle: Wenn eine Kombination dieser Tasten heruntergedrückt ist, werden die Signale aus diesen Quellen im Control Room Mix zu hören sein: Main Mix, Sub 1/2 (Untergruppen 1 und 2) und/oder Sub 3/4 (Untergruppen 3 und 4).
    Hinweis: Falls irgendeine Solo-Taste heruntergedrückt ist, wird das solo-geschaltete Audiosignal das Signal ersetzen, das im Control Room Mix zu hören ist und zwar unabhängig von den Positionen dieser Tasten.
15. Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.
16. Control Room-Lautstärke: Regelt die Lautstärke der Control Room-Ausgänge (Strg Out).

17. 2 Track In Quelle: Drücken Sie die Taste 2Tk In herunter, um das 2 Track In-Signal zum Control Room Mix zu addieren. Drücken Sie die Taste 2Tk to Main, um das 2 Track In-Signal im Main Mix zu hören.

18. 2 Track-Pegel: Stellt den Pegel des 2 Track In-Signals ein.

19. Untergruppen-Fader: Stellt den Pegel der entsprechenden Untergruppe ein.
20. Zuweisungen der Untergruppe: Drücken Sie eine beliebige Kombination dieser Tasten, um ihre entsprechenden Untergruppen (darunter) diesem Main Mix-Kanal zuzuweisen (Links oder Rechts).
21. Haupt-Fader: Stellt den Pegel der Main Mix-Ausgänge ein.
22. LED-Anzeigen: Zeigt den Audiopegel der Main Mix-Ausgänge oder der Control Room-Ausgänge (Ctrl Out) an, und zwar je nach Position der Control Room-Quellentasten. Die Clip-LED kann gelegentlich aufleuchten - wenn dies jedoch zu oft geschieht, sollten Sie die Lautstärke des Mix und/oder der einzelnen Kanäle reduzieren.
23. Power-LED: Leuchtet, wenn der Mixer eingeschaltet ist.
24. Phantomspeisungs-LED: Leuchtet, wenn die Phantomspeisung eingeschaltet ist
25. Pegel-Set: Leuchtet, wenn die LED-Anzeige die Pre-Fader-Audiopegel aller Kanäle zeigt, die aktiv solo geschaltet sind und nicht die Pegel des Main Mix oder des Control Room-Mix. Die Taste Solo-Modus muss in der erhobenen Position (PFL) sein (Änderungen an den Fader-Pegeln wirken sich nicht auf die LED-Anzeige und den gehörten Pegel aus).
26. Solo Aktiv: Leuchtet, wenn die LED-Anzeigen den After-Fader Audiopegel aller aktiv solo geschalteter Kanäle zeigen und nicht die Pegel des Main Mix oder des Control Room-Mix. Die Taste Solo-Modus muss in der heruntergedrückten Position (AFL) sein (Änderungen an den Fader-Pegeln beeinflussen die LED-Anzeige und den gehörten Pegel).
27. Solo-Modus: Ist der Schalter in der erhobenen Position, ist das Signal eines Kanals, dessen Solo-Taste heruntergedrückt ist, als Pre-Fader-Signal zu hören (PFL). Ist der Schalter heruntergedrückt, wird das Signal als Post-Fader-Signal zu hören sein (After-Fader oder AFL).
28. Stromversorgung über USB: Sie können diesen USB-Port dazu verwenden, um ein Gerät, das Strom von einem 5V USB-Bus benötigt, mit Strom zu versorgen (oder aufzuladen).

Effekte

Um Effekte anzuwenden, drehen Sie den Regler für Effekt-Presets und drücken ihn, um eines der verfügbaren Presets auszuwählen. Um ein Kanalsignal an den Effektprozessor zu senden, drehen Sie den DFX-Regler (Aux 4) dieses Kanals.

Jeder Effekt verfügt über 10 Variationen. Wählen Sie eine, die der Umgebung und Ihren Vorlieben entspricht.

Nummer Effekt Beschreibung

00-09 Delay Reproduziert das Signal nach kurzer Zeit.
10-19 Delay + Reverb Delay-Effekt mit Room-Reverb.
20-29 Tremolo Erhöht und senkt den Signalpegel rasch und gleichmäßig.
30-39 Platte Simuliert einen hellen Plate-Reverb.
40-49 Chorus Simuliert den komplexen, vollen Klang mehrerer Instrumente, die denselben Ton spielen.
50-59 Gesangsstimme Reverb, der einen Raum mit einer kurzen Verzögerungszeit simuliert.
60-69 Rotary Simuliert den klassischen Doppler-Effekt eines rotierenden Orgelhorns.
70-79 Kleiner Raum Reverb, der einen hellen Studioraum simuliert.
80-89 Flanger+Reverb Wendet Room-Reverb und einen klassischen Stereo-Flanger-Effekt an.
90-99 Große Halle Reverb, der einen großen akustischen Raum simuliert.

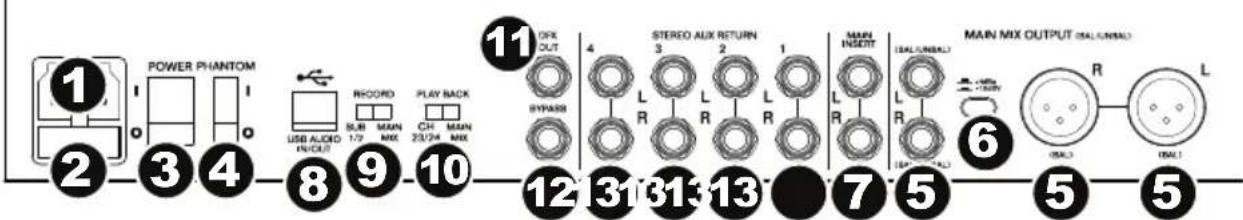

Rückseite

1. Netzeingang: Verwenden Sie das mitgelieferte Netzkabel, um den Mixer mit einer Steckdose zu verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie zuerst das Stromkabel mit dem Mixer und stecken das Netzteil dann in eine Steckdose.
2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, heben Sie diese Platte mit einem Schraubendreher oder einem anderen Werkzeug an, um die Sicherung mit einer neuen Sicherung mit demselben Sicherungswert zu ersetzen (Sicherungswert ist direkt oberhalb des Netzeingangs angegeben). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Schaltet den Mixer an und aus. Schalten Sie den Mixer erst ein, nachdem Sie all Ihre Eingabegeräte verbunden haben, aber bevor Sie Ihre Verstärker einschalten. Schalten Sie die Verstärker aus, bevor Sie den Mixer ausschalten.
4. Phantomspeisung: Aktiviert/deaktiviert die Phantomspeisung. Wenn diese Funktion aktiviert ist, versorgt die Phantomspeisung die XLR-Mikrofoneingänge mit +48 V. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.
5. Main Mix-Ausgänge: Verwenden Sie handelsübliche XLR- oder 1/4" TRS-Kabel, um eines dieser Ausgangspaare mit Ihren Lautsprechern oder Ihrem Verstärkersystem zu verbinden. Verwenden Sie den Haupt-Fader, um den Pegel dieser Ausgänge zu regeln.
6. Main Mix Pad: Wenn diese Taste heruntergedrückt ist, wird das an die Main Mix-Ausgänge gesendete Signal um 10 dB reduziert. Wenn die Taste in erhobener Position ist, wird das Signal um 4 dB erhöht. Stellen Sie diesen Schalter je nach Arbeitspegel Ihrer Anlage ein; Profi-Geräte arbeiteten mit einem Nominalwert von +4 dBu, während Verbrauchergeräte mit einem Nominalwert von -10 dBV arbeiten.
7. Main Mix Insert: Verwenden Sie ein handelsübliches 1/4" TRS-Y-Kabel, um diese Buchse an externe Prozessoren anzuschließen (wie z.B. Kompressoren, Limiter, externe EQs etc.) Das Signal wird nach dem Grafischen Equalizer verarbeitet und vor dem Haupt-Fader zurückgeleitet. Die Spitze des TRS-Anschlusses ist mit "Send" belegt, der Ring mit "Return".
8. USB-Port: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Port mit Ihrem Computer zu verbinden. Der Mixer kann über die Verbindung Audiosignale an den Computer senden bzw. vom Computer empfangen.
9. Beim Senden von Audiosignalen wird der Main Mix oder die Untergruppen 1 und 2 vom Mixer an Ihren Computer gesendet - je nach Position des Aufnahme-Schalters.
10. Beim Empfangen von Audiosignalen werden sie von Ihrem Computer auf die Kanäle 23/24 oder den Main Mix gesendet, je nach Position des Play Back-Schalters.
11. Aufnehmen: Dieser Schalter legt fest, welche Audiosignale an den Computer vom USB-Anschluss des Mixers gesendet werden: Untergruppen 1 und 2 (Sub 1/2) oder der Main Mix.
12. Play Back: Dieser Schalter legt fest, wo das vom Computer (an den USB-Anschluss des Mixers) gesendete Audiosignal hingeleitet wird, wenn es an den Mixer zurückgeleitet wird: Kanäle 23/24 (Ch 23/24) oder Main Mix.
13. DFX Out: Verwenden Sie ein handelsübliches 1/4" TRS-Kabel, um diesen Ausgang mit einem Verstärkersystem zu verbinden. Das Signal vom Effektprozessor des Mixers wird an diesen Ausgang gesendet.
14. Bypass: Schließen Sie einen optionalen, handelsüblichen 1/4" TS-Fußschalter (separat erhältlich) an diesen Eingang an. Sie können den Fußschalter verwenden, um den Effektprozessor des Mixers zu aktivieren oder zu deaktivieren.
15. Stereo Aux Return: Sie können die Ausgänge eines externen Gerätes mit 1/4" Mono-Kabeln mit diesen Eingängen verbinden. Wenn Sie über eine Mono-Tonquelle verfügen, so schließen Sie diese an die linke Buchse an. Die Tonquelle wird dann sowohl links als auch rechts zu hören sein.
