BEDIENUNGSANLEITUNG Live 802 ALTO

Benutzerhandbuch (Deutsch) Einführung Lieferumfang Live 802 Stromkabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com/live802. Für weitere Unterstützung besuchen Sie altoprofessional.com/support.

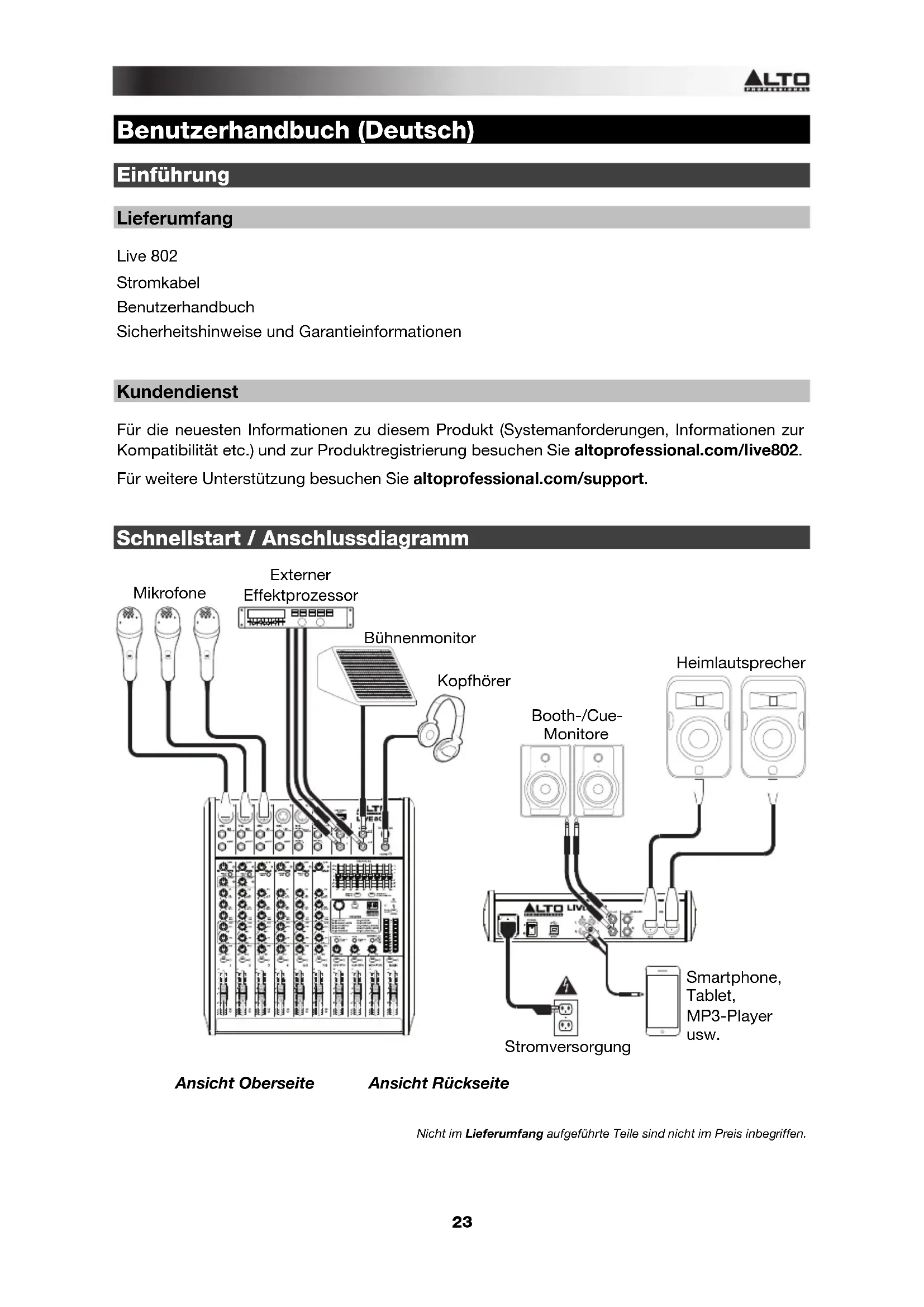

Schnellstart / Anschlussdiagramm

Ansicht Oberseite Ansicht Rückseite

Nicht im Lieferumfang aufgeführte Teile sind nicht im Preis inbegriffen. Mikrofone Kopfhörer Externer Effektprozessor Bühnenmonitor Heimlautsprecher Stromversorgung Smartphone, Tablet, MP3-Player usw. Booth-/Cue- Monitore24

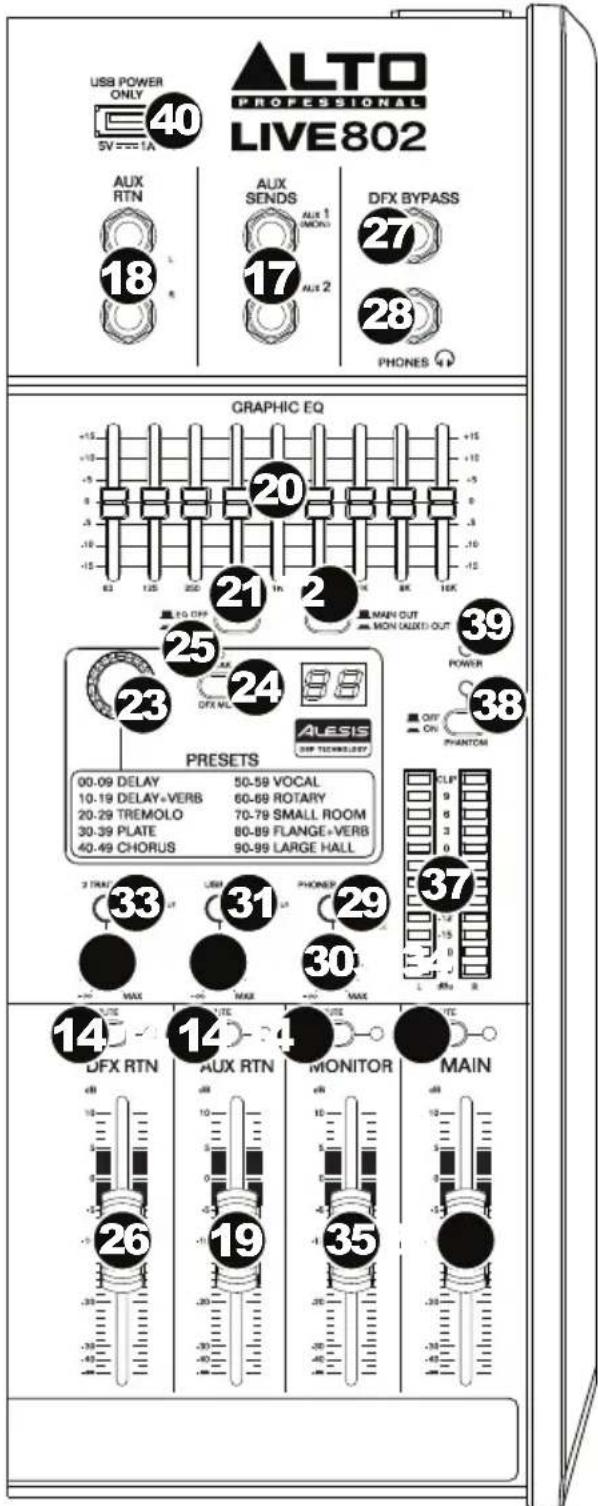

Funktionen Oberseite Hinweis: Die Kanäle haben im Wesentlichen die gleichen Regler mit einigen geringfügigen Abweichungen zwischen den Kanälen 1-2, 3-4, 5/6 sowie 7/8. Die vier verschiedenen Kanaltypen werden hier gezeigt.

1. Mic-Eingang: Schließen Sie ein Mikrofon

oder ein Line-Gerät mit einem XLR-Kabel an diese Eingänge an.

2. Line-Eingang: Schließen Sie hier Line-

Geräte über ein 1/4"-Kabel an.

3. Insert: Verwenden Sie ein handelsübliches

1/4"-TRS-Kabel, um diese Buchse an externe Prozessoren anzuschließen (wie z.B. Kompressoren, Limiter, externe EQs etc.) Es wird das Signal nach dem Gain des Kanalreglers und vor den EQ-Reglern des Kanals ausgegeben. Die Spitze des TRS-Anschlusses ist mit "Send" belegt, der Ring mit "Return".

4. Gain: Regelt die Lautstärke des Kanals (Pre-

Fader und Pre-EQ-Gain). Stellen Sie diese so ein, dass die Signal-LED leuchtet.

5. Peak-LED: Sobald das Signal übersteuert,

blinkt die LED. Wenn dies geschieht, verringern Sie den Wert des Gain-Reglers.

6. Low Cut Filter: Wenn diese Taste gedrückt

ist, wird das Audiosignal dieses Kanals durch einen 75 Hz-Niederfrequenzfilter mit einer Flanke von 18 dB pro Oktave gesendet. Dies dient der Reduzierung von tieffrequenten Geräuschen bei der Verwendung von Mikrofonen.

7. Kompressor: Regelt die Stärke der

Kompression am Kanal, die vom im Mischpult eingebauten Kompressor angewendet wird. Die LED neben dem Drehregler leuchtet auf, wenn der Kompressor eingeschaltet ist.

8. Hi-EQ: Passt die hohen Frequenzen (Höhen) des Kanals an.

9. Mid-EQ: Passt die mittleren Frequenzen des Kanals an.

10. Low-EQ: Passt die niedrigen Frequenzen (Bässe) des Kanals an.

11. Monitor-Regler: Regelt die Pre-Fader-Pegel des Signals, das von diesem Kanal an den

Monitor-Mix gesendet wird. Der Pegel des Monitor-Mix wird mit dem Monitor-Fader geregelt.

12. DFX-Regler: Regelt den Post-Fader-Pegel des Signals, das zum Effektprozessor des

Mischpults gesendet wird. Der Pegel des Effektprozessors wird mit dem DFX Return Fader (DFX Rtn) geregelt.

13. Pan/Balance des Kanals: Wenn dieser Regler die Bezeichnung Pan aufweist, passt er die

(Mono-)Kanalposition im Stereo-Feld an. Wenn der Regler die Bezeichnung Bal aufweist, passt er die Balance zwischen linkem und rechtem Kanal des Stereosignals an.

14. Kanal Stummschalten: Drücken Sie diese Taste, um den Kanal stumm zu schalten bzw. die

Stummschaltung aufzuheben. Die LED neben der Taste leuchtet auf, wenn der Kanal stummgeschaltet ist.

15. Kanal-Fader: Passt die Audiopegel am Kanal an.

16. Signal-LED (Sig): Zeigt an, dass das eingehende Audiosignal dieses Kanals im optimalen

17. Aux-Send: Verwenden Sie 1/4"-TRS-Kabel,

um diese Ausgänge an die Eingänge eines externen Verstärkers oder aktiven Monitors anzuschließen. Verwenden Sie den Monitorregler (Mon) auf jedem Kanal, um den Pegel des Signals zu steuern, der an Aux Send 1gesendet wurde. Dies ist nützlich für das Erstellen eines benutzerdefinierten Monitor-Mix für die Musiker auf der Bühne.

18. Aux Return (Aux Rtn): Sie können die

Ausgänge eines externen Gerätes mit 1/4"- Mono-Kabeln mit diesen Eingängen verbinden. Wenn Sie über eine Mono- Tonquelle verfügen, so schließen Sie diese an die linke Buchse an. Die Tonquelle wird sowohl links als auch rechts zu hören sein.

19. Aux Return Fader (Aux Rtn): Regelt den

Pegel, der an die Aux Return (Aux Rtn)- Eingänge gesendet wird.

20. Grafischer Equalizer: Wenn der EQ

Ein/Aus-Schalter aktiviert (gedrückt) ist, können Sie diese Steuerelemente verwenden, um den Equalizer im Main Mix einzustellen.

21. EQ Ein/Aus: Aktiviert oder deaktiviert den

Grafischen Equalizer.

22. Hauptausgang/Monitorausgang: Wenn

diese Taste angehoben ist, wird der grafische Equalizer das Signal beeinflussen, das zu den Main Mix-Ausgängen gesendet wurde. Wenn diese Taste gedrückt ist, wird der grafische Equalizer jenes Signal beeinflussen, das zum Aux 1 (Mon) Ausgang gesendet wurde.

23. Effektwahlschalter: Dieser Regler

bestimmt, welcher Effekt der interne Effektprozessor des Mixers auf die verschiedenen Kanäle angewendet wird. Drehen Sie den Regler, um die Effektnummer zu ändern und drücken Sie den Regler, um den Effekt auszuwählen. Die Anzeige neben der Taste DFX Stummschalten wird die Preset-Nummer anzeigen. Jeder Kanal kann unterschiedliche Anteile an den Prozessor senden, indem der entsprechende DFX-Regler angepasst wird. Eine Beschreibung der verfügbaren Effekte finden Sie im Abschnitt Effekte.

24. DFX Stummschalten: Drücken Sie diese Taste, um die Effekte stumm zu schalten bzw. um die

Stummschaltung aufzuheben.

25. DFX Peak-LED: Sobald das Signal übersteuert, blinkt die LED. Wenn dies passiert, verringern

Sie die Einstellung der D FX-Regler bei Ihren Quellkanälen. Wenn der Effektprozessor stumm geschaltet ist, leuchtet die LED konstant auf.

26. DFX Return Fader (DFX Rtn): Regelt den Pegel des Signals, das vom Effektprozessor des

Mixers geschickt wird.

27. DFX Bypass: Sie können einen handelsüblichen, einrastenden 1/4"-Fussschalter (separat

erhältlich) an diesen Eingang anschließen und ihn zur Umgehung des internen Effektprozessors des Mixers verwenden (wenn sich der Fußschalter in seiner "geschlossenen" Position befindet).

28. Kopfhörerausgang: Schließen Sie 1/4" Stereo-Kopfhörer an diese Ausgänge an. Die

Lautstärke regeln Sie über den Kopfhörer-Lautstärkeregler. Die Taste Kopfhörerquelle legt fest, welches Signal an diesen Ausgang gesendet wird.

29. Kopfhörerquelle: Wenn diese Taste angehoben ist, wird das Signal der Main Mix-Ausgänge

im Kopfhörerausgang zu hören sein. Wenn diese Taste gedrückt wird, wird das Signal der Control Room-Ausgänge (Ctrl Out) im Kopfhörerausgang zu hören sein.

30. Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.

31. USB-In Quelle: Wenn diese Taste angehoben ist, wird das Signal, das über den USB-Port zum

Mixer gesendet wird, zu den Main Mix-Ausgängen gesendet. Wenn diese Taste gedrückt ist, wird das Signal, das über den USB-Port zum Mixer gesendet wird, zu den Control Room- Ausgängen (Ctrl Out) gesendet.

32. USB-In Pegel: Reguliert den Pegel des Signals, das über den USB-Anschluss an den Mixer

33. 2 Track In Quelle: Wenn diese Taste angehoben ist, wird das Signal vom 2 Track In zu den

Main Mix-Ausgängen gesendet. Wenn diese Taste gedrückt ist, wird das Signal der 2 Track In zu den Control Room-Ausgängen (Ctrl Out) gesendet.

34. 2 Track In Pegel: Stellt den Pegel der 2 Track In ein.

35. Monitor-Fader: Passt den Pegel des Aux Send 1 (Mon)-Ausgangs (Monitor-Mix) an.

36. Haupt-Fader: Stellt den Pegel der Main Mix-Ausgänge ein.

37. LED-Anzeigen: Zeigt den Audiopegel der Main Mix-Ausgänge. Die Clip-LED kann

gelegentlich aufleuchten - wenn dies jedoch zu oft geschieht, sollten Sie das Volumen des Mixes und/oder der einzelnen Kanäle reduzieren.

38. Phantomspeisung: Aktiviert/deaktiviert die Phantomspeisung. Ist diese Funktion aktiviert,

leuchtet die LED-Anzeige neben der Taste auf und die XLR-Mikrofoneingänge werden durch die Phantomspeisung mit +48V versorgt. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

39. Power-LED: Leuchtet, wenn der Mixer eingeschaltet ist.

40. Stromversorgung über USB: Sie können diesen USB-Port dazu verwenden, um ein Gerät, das

Strom von einem 5V, 1A USB-Bus benötigt, mit Strom zu versorgen (oder zu laden).

Effekte Um Effekte anzuwenden, drehen Sie den Regler für Effekt-Presets und drücken Sie ihn, um eines der verfügbaren Presets auszuwählen. Um ein Kanalsignal an den Effektprozessor zu senden, drehen Sie den DFX-Regler (Aux 2) dieses Kanals. Jeder Effekt verfügt über 10 Variationen. Wählen Sie eine, die der Umgebung und Ihren Vorlieben entspricht. Nummer Effekt Beschreibung 00-09 Delay Reproduziert das Signal nach kurzer Zeit. 10-19 Delay + Reverb Delay-Effekt mit Room-Reverb. 20-29 Tremolo Erhöht und senkt den Signalpegel rasch und gleichmäßig. 30-39 Plate Simuliert einen hellen Plate-Reverb. 40-49 Chorus Simuliert den komplexen, vollen Klang mehrerer Instrumente, die denselben Ton spielen. 50-59 Gesangsstimme Reverb, der einen Raum mit einer kurzen Verzögerungszeit simuliert. 60-69 Rotary Simuliert den klassischen Doppler-Effekt eines rotierenden Orgelhorns. 70-79 Kleiner Raum Reverb, der einen hellen Studioraum simuliert. 80-89 Flanger+Reverb Wendet Room-Reverb und einen klassischen Stereo-Flange

-Effekt an. 90-99 Große Halle Reverb, der einen großen akustischen Raum simuliert.27

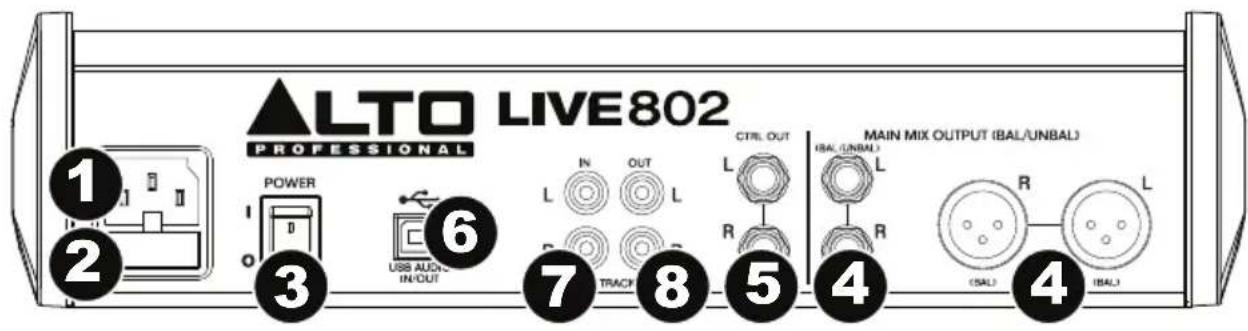

1. Netzeingang: Verwenden Sie das mitgelieferte Netzkabel, um den Mixer mit einer

Steckdose zu verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie zuerst das Stromkabel mit dem Mixer und stecken das Netzteil dann in eine Steckdose.

2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, heben Sie diese Platte mit einem

Schraubendreher oder einem anderen Werkzeug an, um die Sicherung mit einer neuen Sicherung mit demselben Sicherungswert zu ersetzen (Sicherungswert ist direkt oberhalb des Netzeingangs angegeben). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Schaltet den Mixer an und aus. Schalten Sie den Mixer erst ein, nachdem

Sie all Ihre Eingabegeräte verbunden haben, aber bevor Sie Ihre Verstärker einschalten. Schalten Sie die Verstärker aus, bevor Sie den Mixer ausschalten.

4. Main Mix-Ausgänge: Verwenden Sie handelsübliche XLR- oder 1/4"-Kabel, um eines

dieser Ausgangspaare mit Ihren Lautsprechern oder Ihrem Verstärkersystem zu verbinden. Verwenden Sie den Haupt-Fader, um den Pegel dieser Ausgänge zu regeln.

5. Control Room-Ausgänge (Ctrl Out): Verwenden Sie handelsübliche 1/4"-Kabel, um

diese Ausgänge an Ihre Control Room-Monitore (Booth) oder Ihr Verstärkersystem anzuschließen.

6. USB-Port: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Port mit Ihrem

Computer zu verbinden. Der Mixer kann über die Verbindung Audiosignale an den Computer senden bzw. vom Computer empfangen.

• Beim Senden von Audiosignalen wird der Hauptmix vom Mixer an Ihren Computer gesendet.

• Beim Empfangen von Audiosignalen wird vom Computer an die Main Mix- Ausgänge oder die Control Room-Ausgänge (Ctrl Out) gesendet, je nach Position der Mixertaste USB-In Quelle.

7. 2-Track Eingänge (2 Track In): Sie können diese Eingänge mit den Ausgängen einer

externen Tonquelle verbinden, indem Sie handelsübliche Stereo-Cinch-Kabel (separat erhältlich) verwenden. Verwenden Sie die Taste 2 Track In-Quelle, um dieses Signal entweder an die Main Mix-Ausgänge oder die Control Room-Ausgänge (Ctrl Out) zu senden.

8. 2-Track Ausgänge (2 Track Out): Sie können diese Ausgänge mit den Eingängen eines

externen Aufnahmegeräts verbinden, indem Sie ein handelsübliches Stereo-Cinch-Kabel (separat erhältlich) verwenden.28
