Live 802 - Table de mixage ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage analogique 8 canaux
Marque	Alto Professional
Modèle	Live 802
Dimensions (approx.)	260 x 250 x 55 mm (L x P x H)
Poids (approx.)	2,5 kg
Alimentation	Adaptateur secteur inclus (100-240 V~, 50/60 Hz)
Canaux d'entrée	4 canaux mono (XLR/TRS combo) + 2 canaux stéréo (TRS) + entrée stéréo RCA (2-Track)
Sorties	Sorties Main Mix (XLR et TRS), sorties Ctrl Out (TRS), sortie casque (TRS 6,35 mm), sorties 2-Track Out (RCA), Aux Send 1 (TRS)
Égalisation	3 bandes par canal (HF, MF, BF) + égaliseur graphique 7 bandes sur le master
Filtre coupe-bas	75 Hz, 18 dB/octave sur chaque canal mono
Compresseur	Compresseur intégré sur canaux 1 et 2 (réglable)
Effets intégrés	Processeur d'effets numérique avec 100 préréglages (Delay, Reverb, Chorus, etc.) et contrôle DFX
Connectique USB	Port USB-B pour enregistrement/lecture audio sur ordinateur + port USB-A pour alimenter un périphérique (5V/1A)
Alimentation fantôme	+48 V activable sur les entrées micro XLR
Vumètres	Led à 6 segments pour le master
Contrôle principal	Potentiomètre Master, Monitor, Phones, DFX Rtn, Aux Rtn
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; éviter les solvants
Sécurité	Ne pas exposer à l'humidité ; utiliser le fusible de rechange de même calibre ; éteindre avant connexions
Pièces détachées et réparabilité	Fusible remplaçable par l'utilisateur ; pour toute autre pièce, contacter le SAV Alto Professional

FOIRE AUX QUESTIONS - Live 802 ALTO

Comment brancher un microphone sur la Live 802 ?

Utilisez un câble XLR pour brancher le microphone sur l'entrée micro d'un canal mono. Activez l'alimentation fantôme (+48V) si votre microphone est à condensateur. Réglez le gain pour obtenir un niveau optimal sans écrêtage.

Comment utiliser les effets intégrés ?

Tournez le sélecteur d'effet (Effects Select) pour choisir un numéro d'effet, puis appuyez pour valider. Ensuite, pour chaque canal, utilisez le bouton DFX (Aux 2) pour envoyer du signal au processeur. Réglez le niveau global avec DFX Rtn.

Puis-je enregistrer sur un ordinateur via USB ?

Oui, connectez un câble USB-B entre la table et votre ordinateur. Le mix principal est envoyé à l'ordinateur. Vous pouvez également lire de l'audio depuis l'ordinateur vers les sorties Main Mix ou Ctrl Out selon la position de la touche USB In Source.

Que faire si le voyant d'écrêtage s'allume ?

Réduisez le gain du canal concerné ou abaissez le volume de la source. Si l'écrêtage persiste, diminuez aussi le niveau du master. Le voyant doit rester éteint ou clignoter rarement.

Comment créer un mix de retour pour les musiciens ?

Utilisez la sortie Aux Send 1 (Mon) connectée à un ampli ou enceinte de retour. Pour chaque canal, ajustez le bouton Mon (Monitor) pour envoyer le signal à ce retour. Le niveau global du retour est contrôlé par le potentiomètre Monitor.

Puis-je brancher un casque ?

Oui, branchez un casque stéréo sur la sortie Phones (prise 6,35 mm). Utilisez le bouton Phones pour régler le volume. Avec la touche Phones Source, choisissez d'écouter le main mix ou le pré-écoute (Ctrl Out).

Comment remplacer le fusible ?

Débranchez l'appareil. À l'aide d'un tournevis, soulevez le couvercle du fusible à côté de l'entrée d'alimentation. Remplacez le fusible par un neuf de même calibre. Refermez le couvercle.

Quelle est la différence entre les canaux 1-2 et 3-4 ?

Les canaux 1 et 2 disposent d'un compresseur réglable en plus, tandis que les canaux 3 et 4 n'en ont pas. Par ailleurs, les canaux 5/6 et 7/8 sont des paires stéréo sans égalisation totale (seulement gain et balance).

Puis-je utiliser un footswitch pour couper les effets ?

Oui, branchez une pédale de type standard (bascule, jack 6,35 mm) sur l'entrée DFX Bypass. Cela permet de couper/rétablir les effets en cours d'utilisation.

Comment nettoyer la table de mixage ?

Débranchez l'appareil et utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs. Évitez que de l'humidité pénètre à l'intérieur.

MODE D'EMPLOI Live 802 ALTO

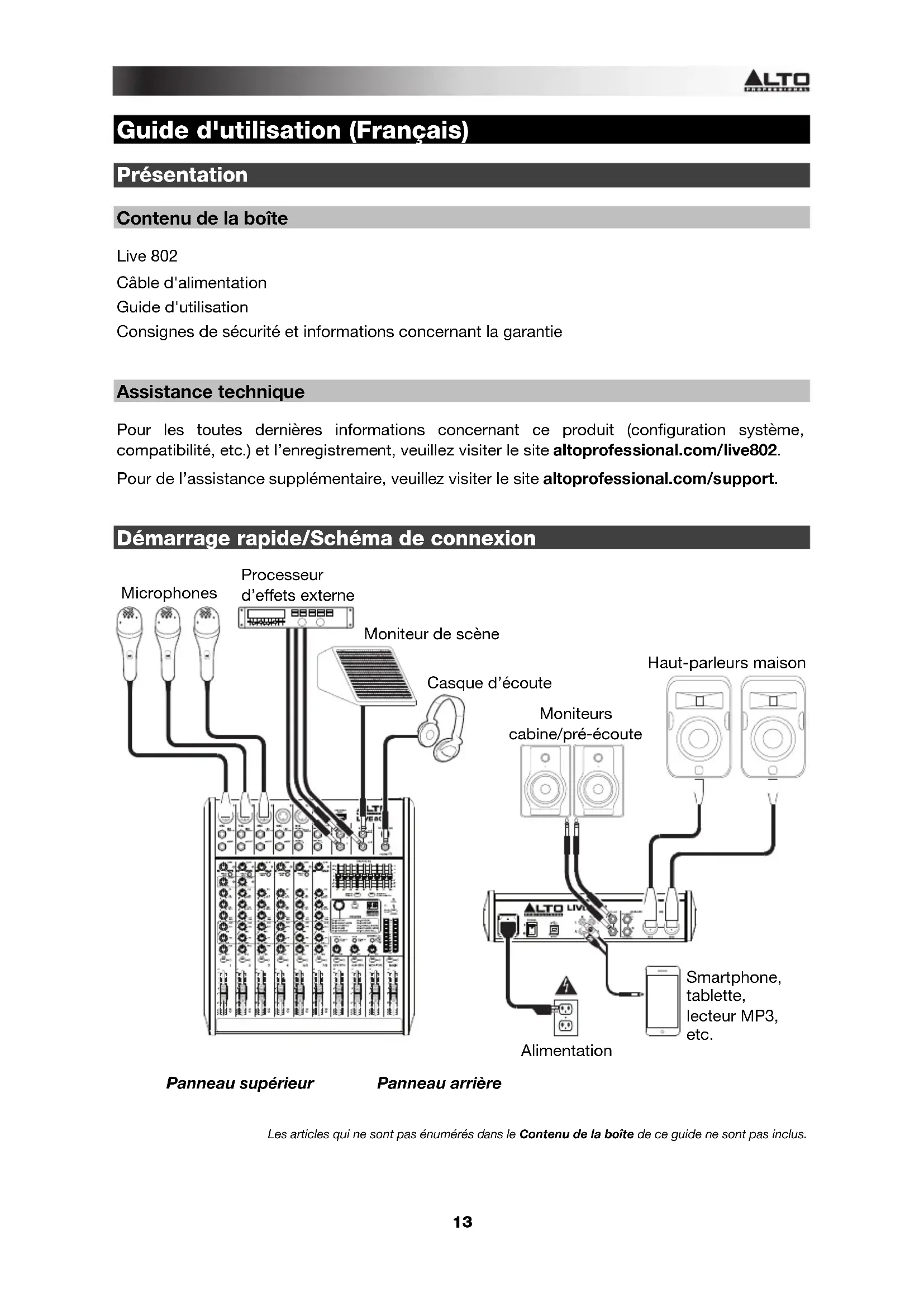

Guide d'utilisation (Français)

Présentation

Contenu de la boite

Live 802

Cable d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Pour les toutes dernières informations concernant ce produit (configuration système, compatibilité, etc.) et l'enregistrement, veuilles visiter le site altoprofessional.com/live802.

Pour de l'assistance supplémentaire, veuillez visiter le site altoprofessional.com/support.

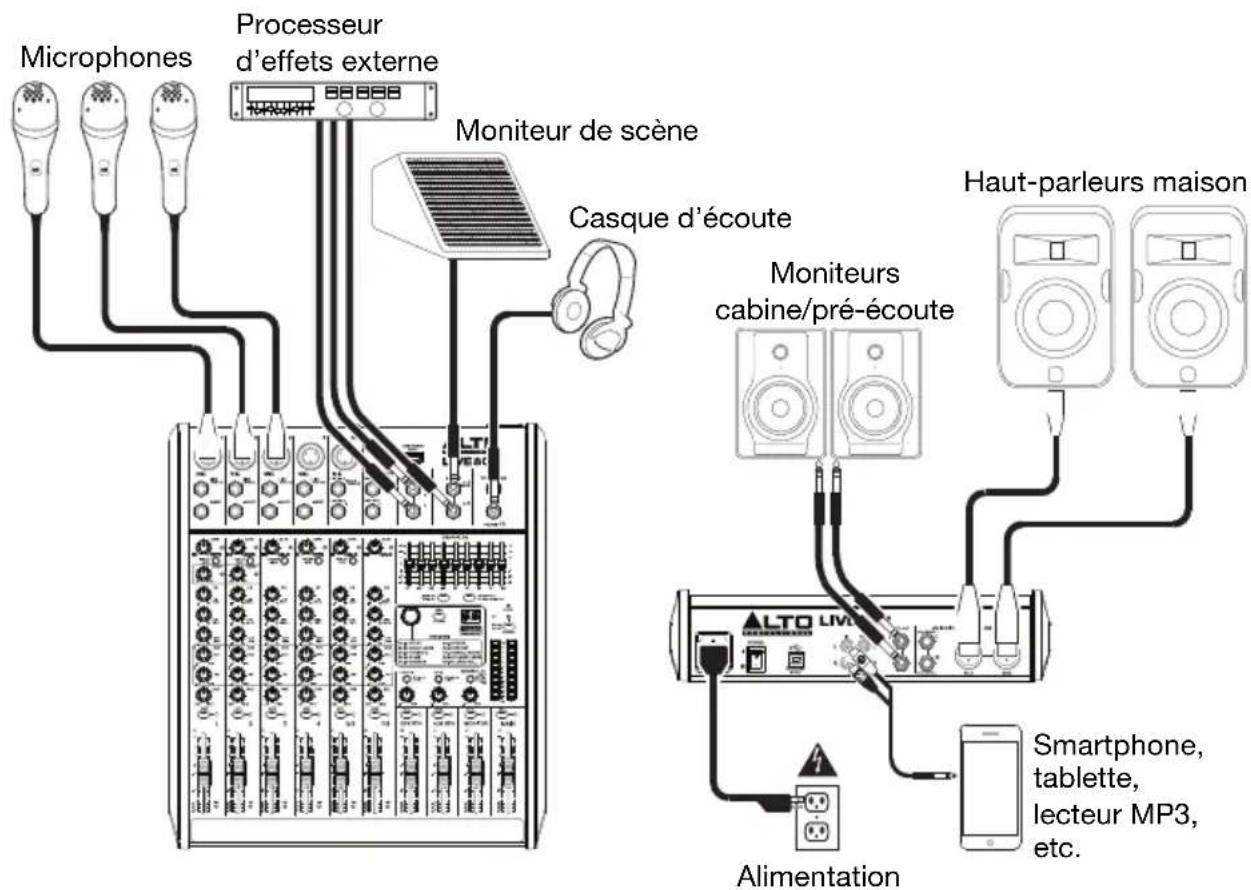

Démarrage rapide/Schéma de connexion

Panneau supérieur

Panneau arrête

Les articles qui ne sont pas enumerated dans le Contenu de la boite de ce guide ne sont pas inclus.

Caracteristiques

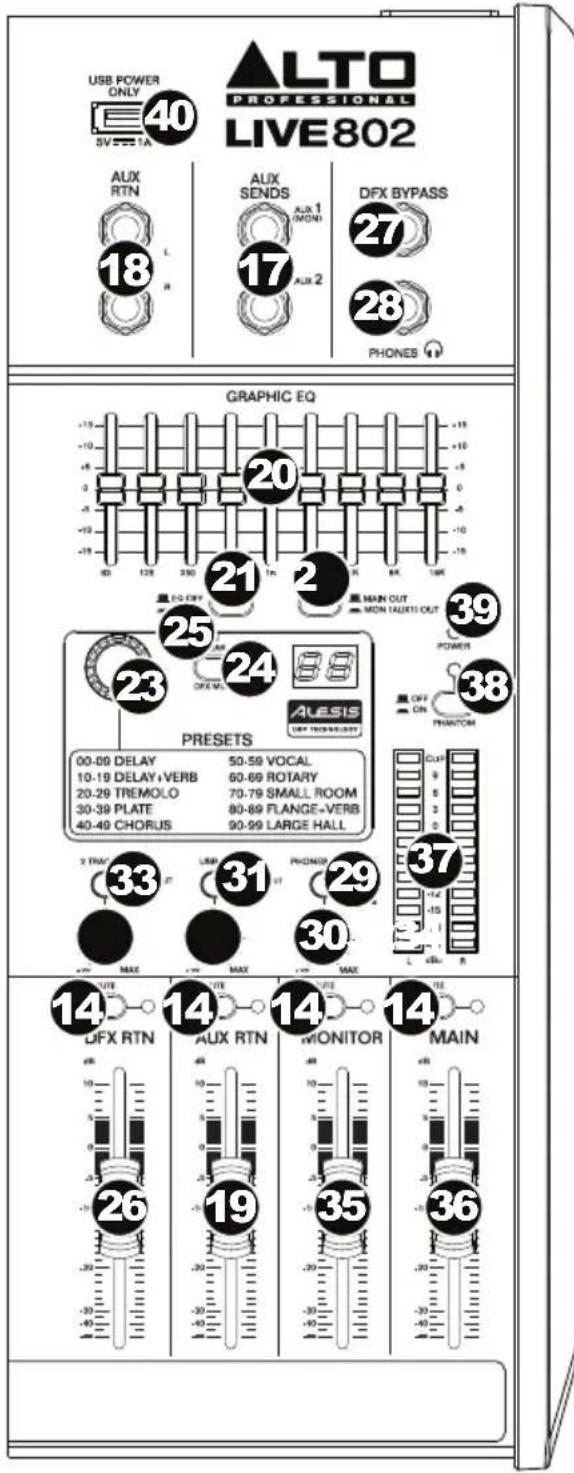

Panneau supérieur

Remarque: Les canaux ont essentiellement les mêmes commandes, mais avec certaines différences entre les canaux 1-2, 3-4, 5/6 et 7/8. Les quatre types de canaux sont indiqués ci-dessous.

1. Entrée micro: Ces entées permettent de brancher des microphones ou des appareils à niveau ligne à l'aide de cables XLR.
2. Entrée ligne: Ces entretes permettent de brancher des apparéils à niveau ligne à l'aide de câbles 6,35 mm (1/4 po).
3. Connecteur TRS: Cette prise permet de brancher des processeurs externes tels que des compresseurs, limiteurs, égaliseurs, etc. à l'aide d'un cable TRS 6,35 mm (1/4 po). signal est acheminé après atténuation de gain, puis returné avant égalisation. La pointe de la fiche TRS est le départ, et la bague est le retard.
4. Gain: Ce bouton permet d'ajuster le niveau du signal audio pré-atténuation et pré-égalisation du canal correspondant. Réglez-le afin que la DEL Signal s'allume.
5. DEL d'échéage: En présence d'échéage, le voyant DEL clignote. Pour remédier à l'échéage, diminuez le réglage du bouton Gain.
6. Filtre passer-bas: Lorsque ce bouton est enforcé, le signal de ce canal est acheminé par un filtre passer-bas avec une fréquence de coupure de 75Hz et une courbe d'intensité de 18 dB par octave. Ceci peut être utile pour réduire le ronflement et filtrer les bruits à basse fréquence indésirés lors de l'utilisation de microphones.
7. Compresseur: Ce bouton permet de régler le niveau de compression du canal appliqué par compresseur intégré de la console de mixage. La DEL à côté du bouton s'allume lorsque le compresseur est activé.
8. Égalisation haute fréquences : Ces boutons permettent de régler le niveau des haute fréquences du signal audio du canal correspondant.
9. Égalisation moyennes fréquences: Ces boutons permettent de régler le niveau des moyennes fréquences du signal audio du canal correspondant.
10. Égalisation basses fréquences : Ces boutons permettent de régler le niveau des basses fréquences du signal audio du canal correspondant.
11. Bouton Moniteur: Ajuste le niveau de pré-atténuation du signal transmis depuis ce canal au mix de pré-écoute, dont le niveau est contrôle par le potentiametre Monitor.
12. Bouton DFX : Ajuste le niveau post-atténuation du signal transmis au processeur d'effet de la console de mixage, dont le niveau est contrôle par le potentiametre DFX Rtn.
13. Panoramaique/Balance : Le bouton Pan permet d'ajuster la position du canal (mono) dans le champ stéreo. Le bouton Bal permet d'ajuster l'équilibre entre les canaux gauche et droit pour ce signal stéreo.
14. Mise en sourdine du canal : Cette touche permet demettre en sourdine ou de reactiver le canal. La DEL a cote du bouton s'allume lorsque le canal est mis en sourdine.
15. Potentiometre de canal : Ce potentiometre permet d'ajuster le niveau du canal correspondant.

16. DEL du signal (Sig) : Indique que le signal audio entrant par ce canal est dans une plage optimale.

17. Sorties auxiliaires (Aux Sends): Vous pouvez brancher ces sorties aux entrées d'un amplificateur externe ou d'un monitreur actif à l'aide de cables TRS 6,35 mm (1/4 po). Utilisez le bouton Moniteur (Mon) de chaque canal pour contrôler le niveau du signal envoyé à la sortie Aux Send 1. Ceci s'avéré utile pour creer un mix de pré-écoute personnelisé pour les musiciens sur scene.

18. Entrées auxiliaires (Aux Rtn): Vous pouvez brancher les sorties d'un apparéil externe à ces entrées à l'aide de cables mono 6,35 mm (1/4 po). Si vous source est mono, branchez-la dans l'entrée gauche afin qu'elle soit entendue des deux côtes.
19. Potentiomètre Aux Rtn: Ce potentiemetre permet de regler le niveau des entrées auxiliaires (Aux Rtn).
20. Égalisateur graphique: Lorsque la touche EQ On/Off est enforcée, vous pouvez utiliser ces commandes afin de régler l'égalisation du mix principal.
21. Touche EQ On/Off: Ce bouton permet d'activer/désactiver l'égaliseur graphique.
22. Touche Main Out/Monitor Out: Lorsque cette touche n'est pas enforcée, l'égaliseur graphique modifie le signal envoyé aux sorties Main Mix. Lorsque cette touche est enforcée, l'égaliseur graphique modifie le signal envoyé à la sortie auxiliaire Aux 1 (Mon).
23. Sélecteur d'effet: Ce bouton déterminé l'effet qui sera ajouté aux différents canaux par le processeur d'effet intégré de la console de mixage. Tournez le bouton pour changer le numéro d'effet, puis enforcez le bouton afin de le selectionner. L'écran à côté de la touche DFX Mute indique le numéro de préréglage. En ajustant le bouton DFX correspondant, chaque canal peut envoyer différents niveaux de signal audio au processeur. Veuillez consulter la section Effets pour une description de chacun des effets disponibles.
24. Touche DFX Mute : Cette touche permet de mettre en sourdine/réactiver les effets.
25. DEL d'échéage des effets: En présence d'échéage, levoyant DEL clignote. Lorsque cela se produit, diminuez les réglages des boutons DFX des canaux de votre apparil source. Lorsque le processeur d'effets est mis en sourdine, la DEL demeure allumée.
26. Potentiometre des effets (DFX Rtn): Ce potentiemetre permet de regler le niveau du signal provenant du processeur d'effets de la console.
27. Derivation des effets (DFX Bypass): Cette entree permit de brancher une commande au pied standard de type a bascule de 6,35 mm (vendue separement), afin de contourner le processeur d'effets intégre de la console de mixage.
28. Sortie casque d'écoute: Cette sortie 6,35 mm (1/4 po) permet de brancher un casque d'écoute stéreo. Le niveau de cette sortie est commandé par le bouton Phones. La touche Phones Source définit quel signal est envoyé à cette sortie.

1. Touche Phones Source : Lorsque cette touche n'est pas enforcée, le signal des sorties Main Mix est transmis à la sortie Phones. Lorsque cette touche est enforcée, le signal des sorties pré-écoute (Ctrl Out) est transmis à la sortie Phones.
2. Bouton Phones : Ce bouton ajuste les niveaux de la sortie du casque d'écoute (Phones).
3. Touche USB In Source : Lorsque cette touche n'est pas enforcée, le signal envoyé à la table de mixage via le port USB sera envoyé aux sorties Main Mix. Lorsque cette touche est enforcée, le signal envoyé à la table de mixage via le port USB sera envoyé aux sorties préécoute (Ctrl Out).
4. Bouton USB In Level: Ce bouton permet d'ajuster les niveaux du signal transmis à la console de mixage par le Port USB.
5. Touche 2 Track In Source : Lorsque cette touche n'est pas enforcée, le signal provenant des entrées 2 Track In est transmis aux sorties Main Mix. Lorsque cette touche est enforcée, le signal provenant des entrées 2 Track In est transmis aux sorties pré-écoute (Ctrl Out).
6. Bouton 2 Track In Level: Ce bouton permet d'ajuster les niveaux du signal des entrées 2 Track In.
7. Potentiomètre Monitor: Ce potentiomètre permet d'ajuster le niveau de la sortie auxiliaire Aux Send 1 (Mon) (mix de pré-écoute).
8. Potentiometre Main: Ce potentiometre permet d'ajuster le niveau des sorties Main Mix.
9. Vumêtres DEL: Ces vumêtres indiquent le niveau audio de sorties Main Mix. La DEL d'échéage peut s'allumer occasionnellement, mais si cela arrive trop souvent, réduisez le volume du mix ou de chacun des canaux.
10. Alimentation fantôme: Cette touche permet d'activer/désactiver l'alimentation fantôme. Lorsqu'activée, la DEL s'allume et l'alimentation fantôme fournit +48 V aux deux entrées micro XLR. Veuillez notes que la plupart des microphones électrodynamiques ne nécessitant pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consultier la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.
11. Témoin d'alimentation DEL : S'allume lorsqu'la console de mixage est sous tension.
12. Connexion USB: Ce port USB permet de connecter et d'alimenter (ou recharger) un apparéil qui nécessite une alimentation par bus USB de 5 V, 1 A.

Effects

Pour ajouter des effets, tournez le bouton de selection des effets jusqu'à l'effet souhaité et appuyez sur le bouton afin de selectionner l'une des préconfigurations disponibles. Pour transmettre le signal d'un canal au processeur d'effets, tournez le bouton DFX (Aux 2) pour ce canal.

Chaque effet dispose de 10 varianthes. Sélectionnez celui qui convient à l'environnement et à vos préférences.

Numéro Effet Description

00-09 Delay Reinjection du signal mono après un court retard.
10-19 Delay+Verb Simulation d'un écho avec la réverbération d'une salle.
20-29 Tremolo Augmente et diminue rapidement le volume du signal a un rythme regulier.
30-39 Plate Simulation d'un son clair classique.
40-49 Chorus Simulation du son riche et dense donnant l'impression d'entendre plusieurs instruments jouant simultanément la meme partie.
50-59 Vocal Simulation d'une salle avec un temps de réverbération court.
60-69 Rotary Simulation de I'effet Doppler classique de la corne de la filature à l'intérieur d'une enceinte d'orgue.
70-79 Small Room Réverbération, simulation d'une petite salle.
80-89 Flange+Verb Ajoute une réverbération Room et un effet flanger classique stéreo.
90-99 Large Hall Reverbération, simulation de l'acoustique d'une grande salle de concert.

Panneau arrête

1. Entrée d'alimentation: Utilisez le cable d'alimentation inclus pour brancher la console de mixage dans une prise secteur. Avec la console de mixage hors tension, branchez d'abord le cable d'alimentation à la console, puis dans la prise secteur.
2. Couvercle de fusible: Si le fusible de l'appareil est endommagé, utiliser un tournevis ou autre outil pour soulever le couvercle afin de remplaçer le fusible par un nouveau de même calibre. L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation: Interrupteur de mise sous et hors tension de la console de mixage. Veuillez mette la console de mixage sous tension seulement après avoir effectué le raccordement de tous les apparciels d'entrée, et avant d'allumer vos amplificateurs. Veuillez mette les amplificateurs hors tension avant demettre la console de mixage hors tension.
4. Sorties Main Mix: Utilisez des cables XLR ou 6,35 mm (1/4 po) standards afin de brancher ces sorties à un haut-parleur ou à un système de sonorisation. Le niveau de ces sorties est commandé par le potentiametre Main.
5. Sorties de pré-écoute (Ctrl Out): Utilisez des cables 6,35 mm (1/4 po) standards afin de brancher ces sorties à un moniteur de pré-écoute (cabine) ou à un système de sonorisation.
6. Port USB: Utilisez un cable USB standard afin de brancher ce port USB au port USB d'un ordinateur. La console de mixage peut transmettre ou receivevoir des signaux audio de votre ordinateur grâce à cette connexion.

Lors de la transmission audio, le mix principal sera transmis a votre ordinateur par la console de mixage.
Lors de la reception audio, le signal sera transmis par l'ordinateur aux sorties Main Mix ou Ctrl Out, selon la position de la touche USB In Source.

1. Entrées 2 Track In: Vous pouvez brancher ces entrées aux sorties d'une source audio externe à l'aide d'un cable RCA stéreo standard (vendu séparément). Utilisez la touche 2 Track In Source afin de transmettre ce signal aux sorties Main Mix ou Ctrl Out.
2. Sorties 2 Track Out: Vous pouvez brancher ces sorties aux entrées d'un apparéil d'enregistrement externe à l'aide d'un cable RCA stéreo standard (vendu séparation).
