Tipo de producto	Mesa de mezclas analógica de 8 canales
Marca	Alto Professional
Modelo	Live 802
Dimensiones (aprox.)	260 x 250 x 55 mm (L x A x H)
Peso (aprox.)	2,5 kg
Alimentación	Adaptador de corriente incluido (100-240 V~, 50/60 Hz)
Canales de entrada	4 canales mono (XLR/TRS combo) + 2 canales estéreo (TRS) + entrada estéreo RCA (2-Track)
Salidas	Salidas Main Mix (XLR y TRS), salidas Ctrl Out (TRS), salida para auriculares (TRS 6,35 mm), salidas 2-Track Out (RCA), Aux Send 1 (TRS)
Ecualización	3 bandas por canal (HF, MF, BF) + ecualizador gráfico de 7 bandas en el master
Filtro de paso bajo	75 Hz, 18 dB/octava en cada canal mono
Compresor	Compresor integrado en canales 1 y 2 (ajustable)
Efectos integrados	Procesador de efectos digital con 100 preajustes (Delay, Reverb, Chorus, etc.) y control DFX
Conectividad USB	Puerto USB-B para grabación/reproducción de audio en ordenador + puerto USB-A para alimentar un periférico (5V/1A)
Alimentación fantasma	+48 V activable en las entradas de micrófono XLR
Vúmetros	Led de 6 segmentos para el master
Control principal	Potenciometro Master, Monitor, Phones, DFX Rtn, Aux Rtn
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y suave; evitar disolventes
Seguridad	No exponer a la humedad; usar el fusible de repuesto del mismo calibre; apagar antes de las conexiones
Piezas de repuesto y reparabilidad	Fusible reemplazable por el usuario; para cualquier otra pieza, contactar al servicio técnico de Alto Professional

Preguntas frecuentes - Live 802 ALTO

¿Cómo conectar un micrófono a la Live 802?

Utilice un cable XLR para conectar el micrófono a la entrada de micrófono de un canal mono. Active la alimentación fantasma (+48V) si su micrófono es de condensador. Ajuste la ganancia para obtener un nivel óptimo sin recorte.

¿Cómo usar los efectos integrados?

Gire el selector de efectos (Effects Select) para elegir un número de efecto, luego presione para confirmar. Luego, para cada canal, use el botón DFX (Aux 2) para enviar señal al procesador. Ajuste el nivel global con DFX Rtn.

¿Puedo grabar en un ordenador vía USB?

Sí, conecte un cable USB-B entre la mesa y su ordenador. La mezcla principal se envía al ordenador. También puede reproducir audio desde el ordenador hacia las salidas Main Mix o Ctrl Out según la posición del botón USB In Source.

¿Qué hacer si el indicador de recorte se enciende?

Reduzca la ganancia del canal correspondiente o baje el volumen de la fuente. Si el recorte persiste, disminuya también el nivel del master. El indicador debe permanecer apagado o parpadear raramente.

¿Cómo crear una mezcla de retorno para los músicos?

Utilice la salida Aux Send 1 (Mon) conectada a un amplificador o altavoz de retorno. Para cada canal, ajuste el botón Mon (Monitor) para enviar la señal a ese retorno. El nivel global del retorno se controla con el potenciómetro Monitor.

¿Puedo conectar unos auriculares?

Sí, conecte unos auriculares estéreo a la salida Phones (toma de 6,35 mm). Use el botón Phones para ajustar el volumen. Con el botón Phones Source, elija escuchar la mezcla principal o la pre-escucha (Ctrl Out).

¿Cómo reemplazar el fusible?

Desconecte el aparato. Con un destornillador, levante la tapa del fusible al lado de la entrada de alimentación. Reemplace el fusible por uno nuevo del mismo calibre. Cierre la tapa.

¿Cuál es la diferencia entre los canales 1-2 y 3-4?

Los canales 1 y 2 disponen de un compresor ajustable adicional, mientras que los canales 3 y 4 no lo tienen. Además, los canales 5/6 y 7/8 son pares estéreo sin ecualización completa (solo ganancia y balance).

¿Puedo usar un footswitch para cortar los efectos?

Sí, conecte un pedal de tipo estándar (interruptor, jack de 6,35 mm) a la entrada DFX Bypass. Esto permite cortar/restablecer los efectos durante su uso.

¿Cómo limpiar la mesa de mezclas?

Desconecte el aparato y use un paño suave y seco. Nunca use disolventes ni productos abrasivos. Evite que entre humedad al interior.

MANUAL DE USUARIO Live 802 ALTO

Guía del usuario (Espanol)

Introduccion

Contenido de la caja

Live 802

Cable de alimentacion

Guía del usuario

Manual sobre la sécurité y garantía

Soporte

Para Obtener la información másrecente acerca de este producto (requisitos de sistemas, información de compatibiliad, etc.) y registrar el producto, visite altoprofessional.com/live802.

Para soporte adicional del producto, visite altoprofessional.com/support.

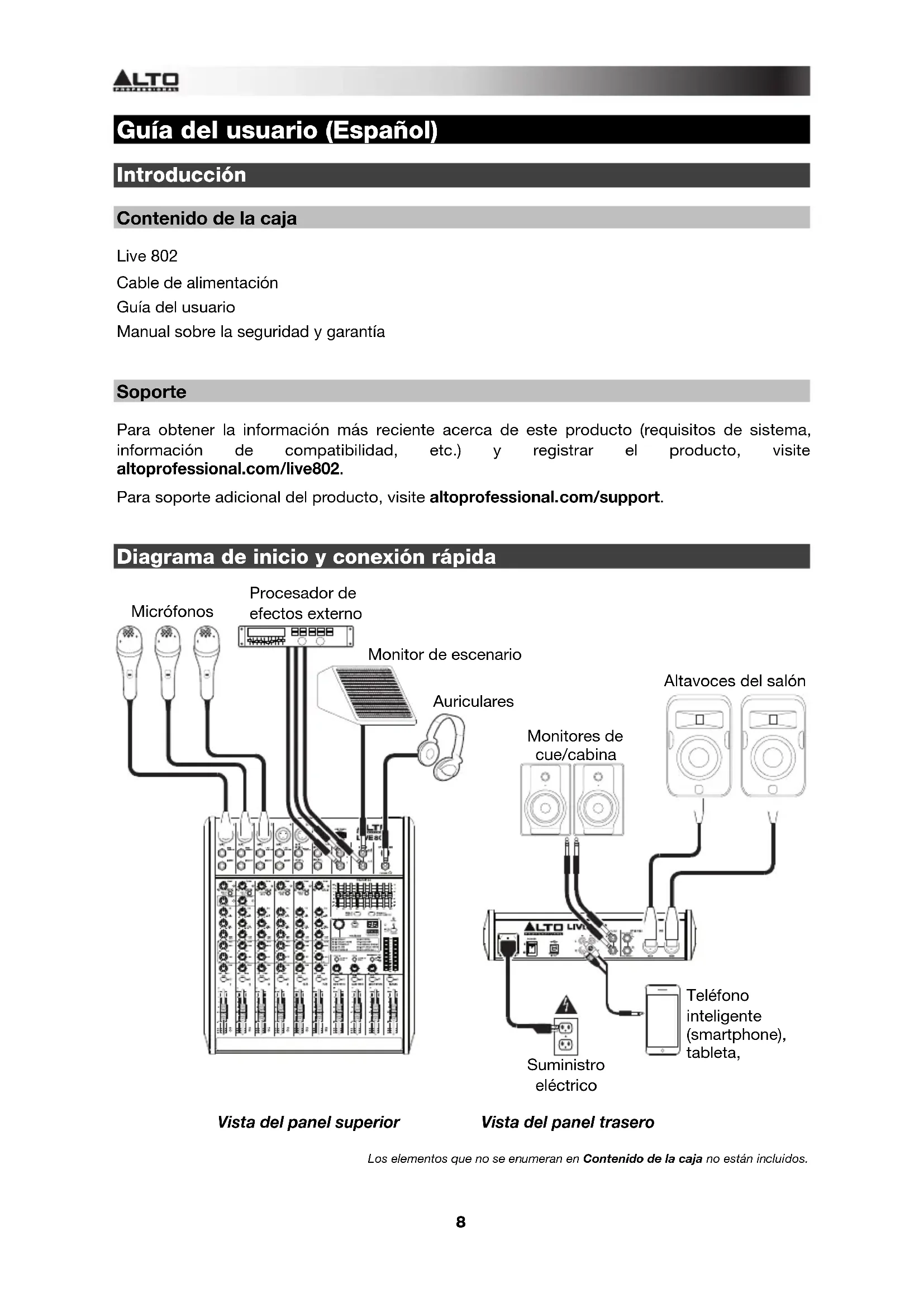

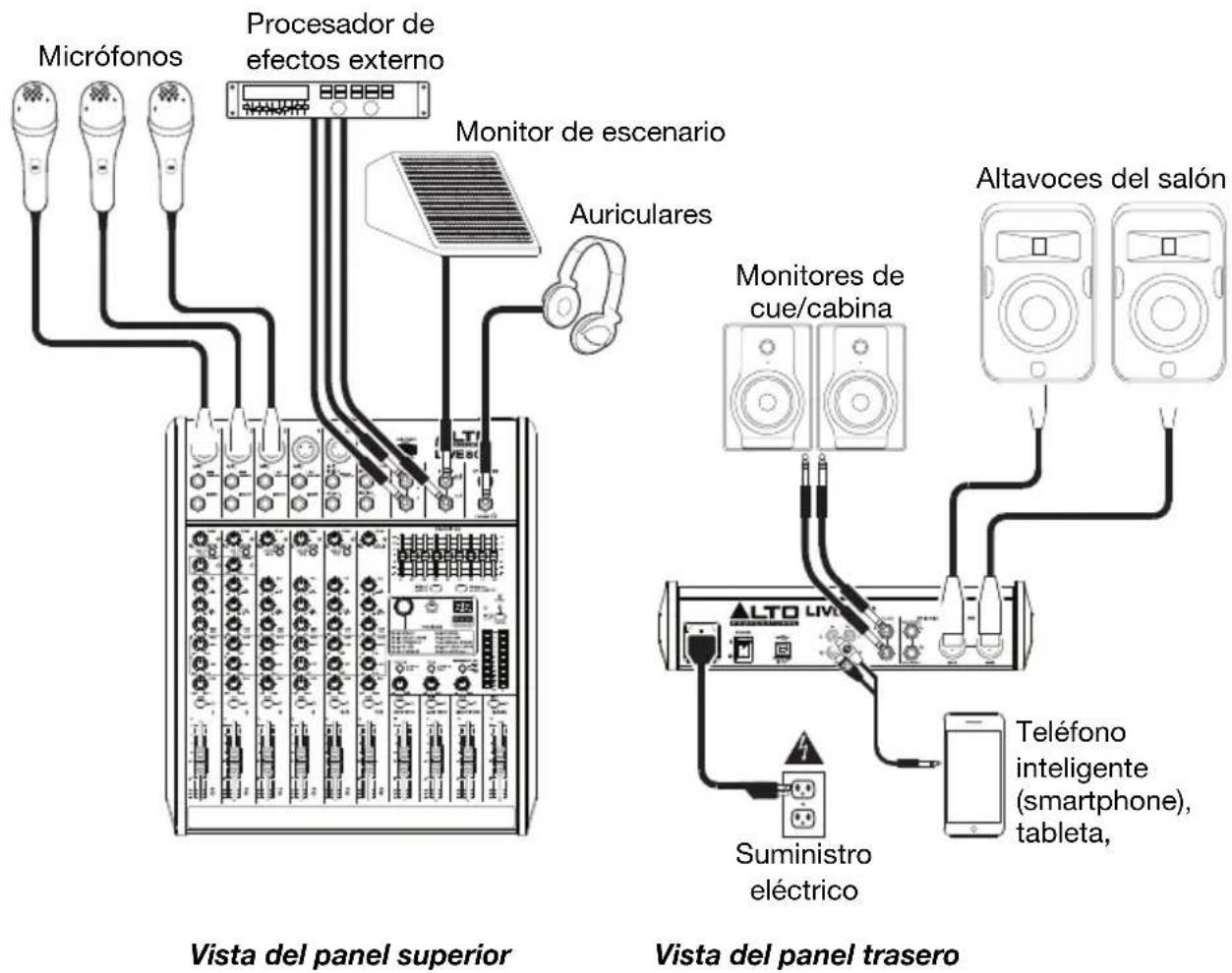

Diagrama de inicio y connexion

Los elementos que no se enumeran en Contenso de la caja no está incluidos.

Characteristicas

Panel superior

Nota: Los canales tienen esencialmente los mismos controlles con todas variociones menores entre los canales 1 a 2, 3 a 4, 5/6 y 7/8. Se muestran aquí los cuatro temas de canales differsentes.

1. Entrada de micrófono: Conecte a estas entradas un micrófono o disposativo de nivel de linea con un cable XLR.
2. Entrada de linea: Conecte a estas entradas dispositivos de nivel de linea con cables de 1/4 pulg.
3. Inserción: Use un cable TRS de 1/4 pulg. estándar para conectar a este conector hembra un procesador externo (como un comprisor, limitador, ecualizador externo, etc.). La seals toma afterwards del control de ganancia del canal y returna antes de los controles del ecualizador del canal. La seals se envía por la punta de la connexion TRS y returna por la nuca.
4. Ganancia: Ajusta el nivel de audio del canal (ganancia pre-fader y preecualizacion). Ajuste this para que el LED de signaled se encienda.
5. LED de pico: El LED destella si la seals esta recortando. Si thiso sucede, disminuya el ajuste de la perilla Gain (Ganancia).
6. Filtro pasabajos: Cuando se pulsa este botón, el audio de ese canal se envía a工程技术 de un medio de bajo freuency de 75 Hz con una pendiente de 18 dB por octava. Este resulta uyil para reducir el ruido de bajo freuency cuando se usesan microfonos.
7. Compresor: Ajusta la calidad de compresión en el canal, aplicada por el compresor incorporeal del mezclador. El LED que está jusqu a la perilla se encenderá
8. Ecualizacion de agudos: Ajusta las altas Frequencias (agudos) del canal.
9. Ecualizacion de medios: Ajusta las Frequencias medias del canal.
10. Ecualizacion de graves: Ajusta las bajas fecuencias (graves) del canal.
11. Perilla de monitor: Ajusta el nivel de pre-fader de la seals enviada desde ese canal a la mezcla de monitor, cui no nivel se controla con el fader del monitor.
12. Perilla de DFX (effectos digitales): Ajusta el nivel de post-fader de la seals enviada hacer el procesador de efectos del mezcludor, cuando nivel se controla con el fader de returno de efectos digitales (DFX Rtn).
13. Paneo / balance del canal: Si esta perilla indica Pan, ajusta la posicion del canal (mono) en el Campo estéreo. Si la perilla indica Bal, ajusta el balance entre los canales izquierdo y derecho de esta signaled estéreo.
14. Silencimiento de canal: Pulse este botón para silenciar/anular el silencimiento del canal. El LED+junto al botón se encenderá cuando el canal está silenciado.
15. Fader de canal: Ajusta el nivel de audio del canal.

16. LED de senal (Sig): Indica que la senal entrante de audio del canal está dentro de un rango optimo.

17. Envio auxiliar: Use cables TRS de 1/4 pulg. para conectar estas calidas a las entradas de un amplificador o monitor activo externo. Use la perilla de monitor (Mon) en cada canal para controlar el nivel de la senal enviada a Aux Send 1 (Envio auxiliar 1). Esto esutil para create una mezcla de monitor personalizada para los_musicos en el escenario.

18. Retorno de auxiliares (Aux Rtn): Conectaras salidas de un dispositivo externo a estas entradas con cables mono de 1/4 pulg. Si su fuente es mono, enchufela en el conector izquierdo y se eschucará enodos lados, izquierdo y derecho.
19. Fader del returno de auxiliares (Aux Rtn): Controla el nivel de audio enviado a las entradas de returno de auxiliares (Aux Rtn).
20. Ecualizador gráfico: Cuando el interruptor EQ On / Off (Eualizador encendido / apagado) está conectado (pulsado),这些东西 controles se peuvent usar paraaabstar la ecualización de la mezcla principal.
21. Ecualizador encendido/apagado: Activo desactiva el ecualizador grafico.
22. Salida principal / Salida para monitor: Cuando este botón está levántado, el ecualizador grafico afecta a la seals enviada a las salidas Main Mix Output (Mezcla principal). Cuando este botón está pulsado, el ecualizador grafico afecta a la seals enviada a la受害者 Aux 1 (Mon).
23. Selector de efectos:Esta perilla selección el efecto que el procesador de efectos interno del mezclador aplica a los diversos canales. Gire la perilla para modifier el número de efecto y pulsela para selectionarlo. La pantalla que está alcostado del botón DFX Mute (Silenciamiento de DFX) muestra el número de preset (preajuste). Cada canal pueda enviar al procesador niveles differentes de audio ajustando su perilla de DFX. Consulte en la sección Effectos una explicación de los efectos disponibles.
24. Silencimiento de DFX: Pulse este botón para silenciar/anular el silencimiento del canal.
25. LED de pico de DFX: El LED destella si la postal se está recortando. Si thiso sucede, disminuya el ajuste de las perillas de DFX de sus canales fuente. Cuando el procesador de efectos esta silenciado, el LED está encendido permanentemente.
26. Fader del returno de DFX (DFX Rtn): Ajusta el volumen del audio enviado desde el procesador de efectos del mezcludor.
27. Puento de DFX: Puede conectar un interruptor de pedal de tipo de enganche estandar de 1/4 pulg. (que se vende por分开ado) a esta entrada y utiliser para realizar un puenteo del procesador de efectos interno del mezclador (cuando el interruptor de pedal está en su posicion "cerrada").

1. Salida para auriculares: Conecte a estas salidas auriculares estereo de 1/4 pulg. El volumen se controla con la perilla Phones Volume (Volumen de auriculares). El boton de fuente para auriculares determina que señal se envía por esta salute.
2. Fuente para auriculares: Cuando este botón está levantan, la seals proveniente de las salidas de mezcla principal se oye en la calidad para auriculares. Cuando este botón está pulsado, la seals proveniente de las salidas para la cabina de control (Ctrl Out) se oye en la calidad para auriculares.
3. Volumen de auricULARs: Ajusta el volumen de la calidad Phones.
4. Fuente de entrada USB: Cuando se levanta este botón, la seals enviada al mezclador a工程技术 de su puerto USB sera enviada a las salidas de mezcla principal. Cuando se presiona este botón, la seals enviada al mezclador a工程技术 de su puerto USB sera enviada a las salidas para la cabina de control (Ctrl Out).
5. Nivel de entrada USB Ajusta el niveau de la seals enviada al mezclador a工程技术 de su puerto USB.
6. Fuente de entrada de 2 pistas: Cuando este botón está levántado, la seals de la 2 Track In (Entrada de 2 pistas) se envía a las salidas de mezcla principal. Cuando se presiona este botón, la seals de la 2 Track In (Entrada de 2 pistas) se envía a las salidas para la cabina de control (Ctrl Out).
7. Nivel de entrada de 2 pistas: Ajusta el nivel de la 2 Track In.
8. Fader del monitor: Ajusta el nivel de la受害者 Aux Send 1 (Mon) (mezcla de monitor).
9. Fader principal: Ajusta el nivel de las salidas de mezcla principal.
10. Medidos LED: Ajusta el nivel de las salidas de mezcla principal. Puede encenderse occasionalmente el LED de recorte, pero si sucede con demasiada Frequencia, reduzca el volumen de la mezcla y/o los canales individuales.
11. Alimentación fantasma: Activa/desactiva la alimentación fantasma. Cuando está activada, la alimentación fantasma suministra +48 V a las entradas de microfono XLR y el LED que está al costado del botón se enciende. Tenga enckeuta que la mayoría de los microfonos dinámicos norequireen alimentación fantasma,@mayas que la mayoría de los microfonos de condensador la requieren. Consulte ladocumentacion de su microfono para averigar si necesita alimentacion fantasma.
12. LED de encendido: Se ilumina cuando el mezclador está encendido.
13. Conexión de alimentación USB: Puede usar este puerto USB para conectar y alimentar (o cargar) un dispositivo que requiera alimentación por un bus USB de 5 V, 1 A.

Efectos

Para aplicar efectos, gire la perilla de presets de efectos y pulsela para selectionar uno de los presets disponibles. Para enviar la senal de un canal al procesador de efectos,;aumente el ajuste de la perilla de DFX (Aux 2) de ese canal.

Cada efecto tiene 10 variaciones. Seleccione una que se adapte al ambiente y a sus preferencias.

Numeros Efekto Descripción

00-09 Delay (Retardo) Reproduce la seals after de un breve periodo de tiempo.
10-19 Delay+Verb (Retardo+reverberacion)
20-29 Tremolo Aumenta y disminuye rapidamente el volumen de la seals a un ritmo constante.
30-39 Plate (Placa) Simula la reverberacion de una placar Brillante
40-49 Chorus (Coro) Simula el sonido pleno, complejo y acuoso de various instrumentos que tocan lo mesmo.
50-59 Vocal Reverberación, que simula una sala conkleño tiempo de retardo
60-69 Rotary (Giratorio) Simula el clásico efecto Doppler de la bocina giratoria adentro de un altavoz de organo.
70-79 Small Room Reverberación que simula una sala de estudio brillante. (Sala(PC)
80-89 Flange+Verb Aplica reverberacion de sala mas un efecto de flange estereo (Flange+reverberacion) clasico.
90-99 Large Hall (Sala de Reverberación que simula un espacio acústico grande. concierto grande)

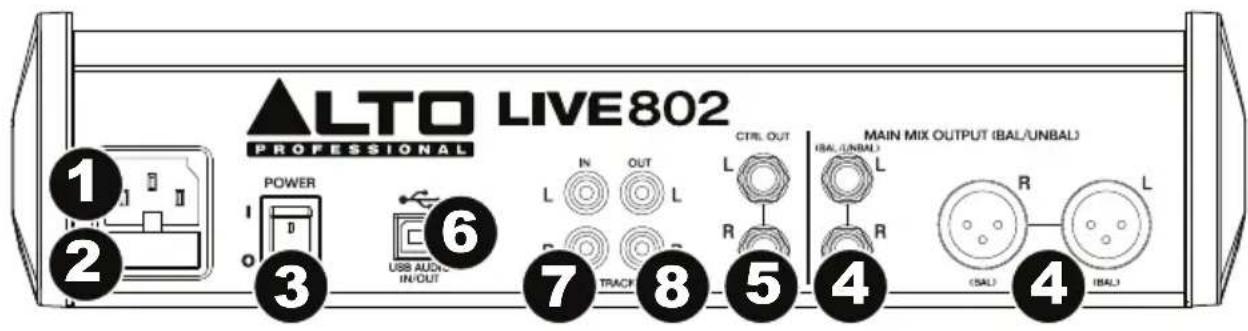

Paneltrasero

1. Entrada de alimentacion: Use el cable de alimentacion incluido para conectar el mezclador a un tomacorriente alimentado. Con la alimentacion electrica desconectada, enchufe el cable de alimentacion al mezclador primo y bajo al tomacorriente.

2. Tapa de fusibles: Si se queró el Fuseible, use un destornillador u另一边 herramienta para levantar esta lengüeta a fin de reemplazar el Fuseible con uno de la misma asignación (impresa justo sobre la entrada de Power [Alimentación]). Si usa un Fuseble de asignación Incorrecta, pueda daráse launidad y/o el Fuseible.

3. Interruptor de encendido: Enciende y apaga el mezclador. Encienda el mezclador cuando se convoca todos sus dispositivos de entrada pero antes de encender sus amplificadores. Apague los amplificadores antes de apagar el mezclador.

4. Salidas de mezcla principal: Use un cable XLR o de 1/4 pulg. estandar para conectaromialquier par de estas salidas a sus altavoces o sistemas de amplificador. Use el fader Main (Principal) para controlar el nivel de estas salidas.

5. Salidas para la cabina de control (Ctrl Out): Use cables TRS de 1/4 pulg. estandar para conectar estas salidas al sistemas de amplificador o monitores de su cabina de control.

6. Puerto USB: Utilice un cable USB estandar para conectar este puerto USB a un ordinador. El mezclador可以选择 enviar o recibir audio desde o hacer su ordinador a工程技术 de la condidencia.

7. Al enviar audio, la mezcla principal se envía desde el mezclador hacía su ordinador.

8. Al recibir audio, se envía desde su ordinador a las salidas de mezcla principal o a las salidas para la cubina de control (Ctrl Out), dependiendo de la posición del botón de fuente USB In (Entrada USB) del mezcludor.

9. Entradas de 2 pistas (2 Track In): Conecte estas entradas a las salidas de una fuente de sonido externa mediante un cable RCA estéreo estándar (que se vendepor separado). Use el botón 2 Track In Source (Fuente de entrada de 2 pistas) para enviar esta señal a las salidas de mezcla principal o hacer las salidas para la cabina de control (Ctrl Out).

10. Salidas de 2 pistas (2 Track Out): Conectaras estas calidas a las entradas de un dispositivo de grabacion externo mediante un cable RCA estereo estandar (que se vende por分开ado).
