GEBRUIKSAANWIJZING DFH 22 DIMPLEX
NL - Dit product is uitsluitend geschikt voor goed geïsoleerde ruimtes of voor incidenteel gebruik.
1. Opmerkingen voor de gebruiker
i OPMERKING
Geachte klant,
Bewaar deze aanwijzing zorgvuldig en geef deze door aan eventuele volgende eigenaars.
Voor de veilige werking mag het toestel alleen in overeenstemming met de aanwijzingen in deze handleiding worden gebruikt. Daarom alle informatie in deze handleiding nauwgezet in acht nemen.
ATTENTIE!
Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, sensorische of mentale vermogens, als zij onder toezicht staan of zijn geïinstrueerd in het veilige gebruik van het toestel en de gevaren begrijpen die eruit voortvloeien! Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan!
ATTENTIE!
Kinderen jonger dan 3 jaar moeten bij het toestel vandaan worden gehouden, tenzij zijn voortdurend in de gaten worden gehouden.
ATTENTIE!
Kinderen tussen 3 en 8 jaar mogen het toestel in- en uitschakelen als ze onder toezicht staan of geïnstrueerd zijn in het veilige gebruik van het toestel en de gevaren hebben begrepen die eruit voortvloeien, mits het toestel in zijn normale gebruiksstand is geplaatst of geïnstalleerd!
ATTENTIE!
Kinderen tussen 3 en 8 jaar mogen het toestel niet inschakelen, het toestel niet reinigen of het onderhoud uitvoeren!
ATTENTIE!
Het verwarmingstoestel is voor- zien van nevenstaand symbool, dat betekent dat het verwarmings- toestel niet mag worden afgedekt!
ATTENTIE!
Sommige delen van het toestel kunnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorzichtigheid is vereist bij kin- deren of personen die bescherming behoe- ven!
ATTENTIE!
In ruimtes waar brandgevaarlijke stoffen gebruikt worden (bijv. oplosmiddelen), mag het verwarmingstoestel niet gebruikt worden.
ATTENTIE!
Het toestel moet zodanig worden geïnstalleerd dat het niet kan worden aangeraakt door een persoon die zich in bad of onder de douche bevindt!
ATTENTIE!
Wanneer het netsnoer is beschadigd, moet het door de fabrikant of diens klantenservice of een vergelijkbaar gekwalificeerde persoon worden vervangen om bronnen van gevaar te elimineren!
ATTENTIE!
Om het gevaar voor onbedoeld resetten van de veiligheidstemperatuurbegrenzer te voorkomen mag het apparaat niet via een externe schakelinrichting, bijvoorbeeld een tijdschakelklok worden gevoed of zijn verbonden met een stroomkring die regelmatig via een inrichting wordt in- en uitgeschakeld!
ATTENTIE!
Toestel niet gebruiken als zichtbare beschadigingen herkenbaar zijn of als het toestel is gevallen.
ATTENTIE!
Apparaat niet in de buurt van gordijnen en ander brandbaar materiaal bevestigd!
ATTENTIE!
Leg het aansluitsnoer niet over het apparaat! Stel het apparaat nooit in bedrijf als het apparaat of het netsnoer beschadigd is. Levensgevaar!
ATTENTIE!
Het stopcontact moet altijd toegankelijk zijn om de netstekker zo snel mogelijk te kunnen uittrekken!
ATTENTIE!
Gebruik voor de aansluiting van het verwarmingsapparaat geen verlengkabel om deze in het geval van een oververhitting tot een brand kunnen leiden!
i OPMERKING
Reparaties en ingrepen in het apparaat mogen uitsluitend worden uitgevoerd door een vakman.
i OPMERKING
Het toestel mag alleen worden gebruikt voor het verwarmen van de ruimtelucht binnen gesloten ruimtes.
i OPMERKING
Onderbreek de stroomverzorging van het toestel in geval van storing of wanneer het langer niet wordt gebruikt.
2. Opstelling
ATTENTIE!
Het toestel niet onder een wandcontactdoos installeren!
ATTENTIE!

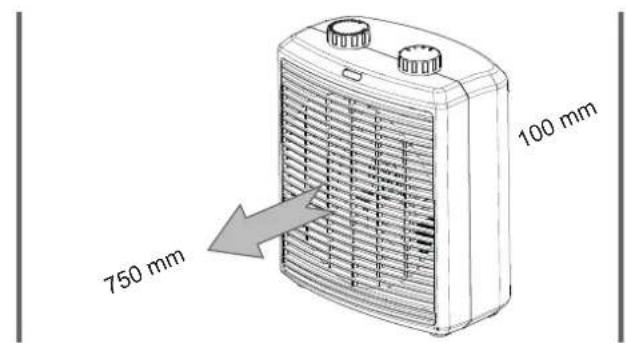

De verwarmingsventilator mag alleen zoals weergegeven op een horizontaal, effen oppervlak worden gebruikt. Gebruik op hoogpolige tapijten is niet toegestaan. Minimumafstand in de uitblaaszone: 750 mm.
Het apparaat uitsluitend op wisselspanning volgens het typeplaatje aansluiten.
4. Bedrijf

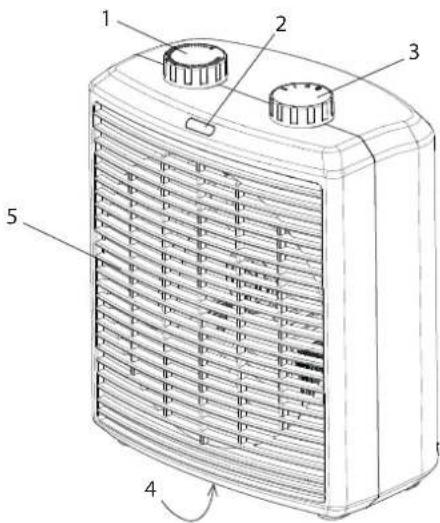

1 Draaiknop thermostaat 4 Veiligheidstuimelschakelaar
2 Bedrijfsindicatielampje 5 Luchtuitlaat
3 Draaiknop bedrijfsmodus
Draaiknop bedrijfsmodus
0 Uit
Koude lucht
I Verwarmingsniveau 1 (800 W)
II Verwarmingsniveau 2 (2000 W)
Draaiknop thermostaat
De kamertemperatuur wordt via de traploos instelbare thermostaat ge-regeld.
Draai de draaiknop thermostaat eerst tegen de aanslag rechts (maximum). Als de gewenste kamertemperatuur is bereikt, draait u
de draaiknop thermostaat langzaam naar links tot het apparaat uitgeschakeld is. Het apparaat wordt nu zelfstandig in- en uitgeschakeld om de geselecteerde kamertemperatuur te behouden. Daarbij kan een klik hoorbaar zijn.
Indien de draaiknop thermostaat op de kleinste instelling helemaal naar links ingesteld wordt, schakelt de thermostaat bij ca. 5 °C omgevingstemperatuur het verwarmingstoestel in.
Met de draaiknop voor de bedrijfsmodus kunnen twee verwarmingsniveaus en een niveau voor koude lucht worden geselecteerd.
Bij werking als ventilator voor koude lucht de draai-knop van de thermostaat tegen de aanslag rechts (maximum) instellen.
Het apparaat is voorzien van een veiligheidstuimelschakelaar. Het apparaat wordt zelfstandig uitgeschakeld als het niet in een de juiste positie staat.
5. Oververhittingsbeveiliging
Voor uw veiligheid is het verwarmingstoestel voorzien van een oververhittingsbeveiliging. Bij oververhitting van het toestel wordt het verwarmingstoestel automatisch uitgeschakeld.
In dat geval moet de stroomvoorziening van het verwarmingstoestel worden onderbroken (zekering uitschakelen) zodat het toestel voldoende kan afkoelen. Vóór het opnieuw in bedrijf stellen van het toestel de oorzaken (bijv. luchtrooster afgesloten of afgedekt) voor het reageren van de oververhittingsbeveiliging verhelpen.
Bij het meermaals uitvallen van de oververhittingsbeveiliging neemt u het apparaat buiten bedrijf en neemt u contact op met uw elektrohandelaar.
6. Onderhoud
Om het toestel te onderhouden moet de stroomvoorziening ervan zijn onderbroken en moet het toestel zijn afgekoeld. De buitenkant kan worden gereinigd door deze af te vegen met een zachte, vochtige lap. Gebruik geen schuurmiddel of meubelwas; dit zou het oppervlak kunnen beschadigen. Ophopingen van stof in het toestel kunnen aan de buitenkant met een stofzuiger worden verwijderd.
7. Garantie
Wij geven op dit product 2 jaar garantie volgens onze garantievoorwaarden.
8. Recycling
Het toestel mag niet met het gewone huisvuil worden meegegeven. Geef het toestel aan het einde van zijn levensduur op de hiervoor beschikbare verzamelpunten af.
- Technische gegevens
| Verkoopbenaming | Een-heid | DFH 22 | |
| Aansluitspanning | 1/N/PE230-240 V ~50 Hz | ||
| Vermogensopname kW 2,0 | |||
| Beschermingsklasse | II, zonder Randaarde | ||
| Beschermingsgraad IP21 | |||
| Verwarmingsstanden 2 | |||
| Warmteafgifte | |||
| Nominale warmteafgifte | P_nom | kW 2,0 | |
| Minimale warmteafgifte (richtwaarde) | P_min | kW 0,8 | |
| Maximale continue warmteafgifte | P_max,c | kW 2,0 | |
| Extra stroomverbruik | |||
| Bij nominale warmteaf-gifte | El_max | kW 0,0 | |
| Bij minimale warmteaf-gifte | El_min | kW 0,0 | |
| In stand-bymodus | el_SB | kW 0,0 | |
| Type warmteafgifte/kamertemperatuurregeling | |||
| Mechanische kamertempera-tuurregeling | °C 5 - 35 | ||
| Afmetingen B x H x D mm 190 x 230 x 125 | |||
| Gewicht kg 1,12 | |||
