FW 550 S - Verwarming DIMPLEX - Gratis gebruiksaanwijzing en handleiding

Producttype	Ventilatorverwarming
Merk	Dimplex
Model	FW 550 S
Afmetingen (L x B x H)	20 x 15 x 30 cm
Gewicht	2 kg
Voeding	220-240 V ~ 50 Hz
Maximaal vermogen	2000 W
Vermogensstanden	2 (1000 W / 2000 W)
Regelbare thermostaat	Ja
Oververhittingsbeveiliging	Ja
Koude lucht functie	Ja
Behuizingsmateriaal	Hittebestendig plastic
Verwijderbaar beschermrooster	Ja
Luchtfilter	Wasbaar, verwijderbaar
Onderhoud en reiniging	Reinig het filter en de roosters regelmatig met een stofzuiger
Veiligheid	Kantelbeveiliging en thermische beveiliging
Reserveonderdelen beschikbaar	Vervangingsfilter, schakelaar
Repareerbaarheid	Repareerbaarheidsindex niet meegedeeld, onderdelen beschikbaar
Algemene informatie	Bijverwarming voor binnengebruik

Veelgestelde vragen - FW 550 S DIMPLEX

Wat is het vermogen van de Dimplex FW 550 S?

De Dimplex FW 550 S heeft een maximaal vermogen van 2000 W met twee verwarmingsstanden (1000 W en 2000 W).

Hoe reinig ik het apparaat?

Koppel het apparaat los en laat het afkoelen. Reinig het filter en de ventilatieroosters met een stofzuiger of een zachte doek. Dompel het apparaat nooit onder in water.

Heeft de verwarmer een oververhittingsbeveiliging?

Ja, het apparaat is uitgerust met een thermische beveiliging die de verwarmer automatisch uitschakelt bij oververhitting.

Kan ik de FW 550 S in de badkamer gebruiken?

Nee, dit apparaat is niet ontworpen voor gebruik in vochtige ruimtes. Gebruik het alleen in droge ruimtes.

Kan de ventilator zonder verwarming werken?

Ja, de Dimplex FW 550 S heeft een koude lucht functie voor gebruik in de zomer.

Hoe stel ik de temperatuur in?

Draai aan de knop van de thermostaat om de gewenste temperatuur te selecteren. Het apparaat gaat automatisch aan en uit om de instelling te handhaven.

Maakt het apparaat lawaai?

Zoals elke ventilatorverwarming produceert het een ventilatiegeluid. Het geluidsniveau is matig en acceptabel voor huishoudelijk gebruik.

Waar vind ik reserveonderdelen voor de FW 550 S?

Reserveonderdelen zoals het filter of de schakelaar zijn verkrijgbaar bij de Dimplex klantenservice of bij erkende dealers.

Wat zijn de afmetingen van het apparaat?

De afmetingen zijn ongeveer 20 x 15 x 30 cm (L x B x H), waardoor het compact en gemakkelijk te verplaatsen is.

Wat te doen als het apparaat niet meer verwarmt?

Controleer eerst of het apparaat is aangesloten en of de thermostaat niet op de minimumstand staat. Als het probleem aanhoudt, kan de thermische beveiliging zijn geactiveerd: koppel het apparaat los, laat het 15 minuten afkoelen en sluit het opnieuw aan.

GEBRUIKSAANWIJZING FW 550 S DIMPLEX

1. Opmerkingen voor gebruikers

i VERWIJZING

Geachte klant,

lees de onderstaande instructies vóór het bebruik a.u.b. nauwerking door. Ze bevatten belangrijke informatie voor uw veiligheid en het gebruik van het apparaat. Let op! Het apparaat is uitsluitend bestemd voor normaal huishoudelijk gebruik en niet voor industriele doeleinden.

ATTENTION!

Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en ook door personen met een lichamelijke, zintuiglijke of geestelijke beperking of gebrek aan ervaring en kennis, indien zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het toestel en zij de daaruit voortvloeiende gevaren begrijpen!

ATTENTION!

Kinderen beneden de 3 jaar dienen uit de buurt te worden gehouden, tenzij ze voortdurend in de gaten worden gehouden. Kinderen tussen de 3 en 8 jaar mogen het toestel in- en uitschakelen, indien zij onder toezicht staan of werden geïinstrueerd over het veilige gebruik van het toestel en zij de daaruit voortvloeiende gevaren hebben begrepen, op voorwaarde dat het toestel in zijn normale gebruikspositie geplaatst of geïnstalleerd is!

ATTENTION!

Kinderen tussen de 3 en 8 jaar mogen niet de stekker in het stopcontact steken, het toestel niet regelen, het toestel niet reinigen en/of niet het onderhoud door de gebruiker uitvoeren!

ATTENTION!

Enkele delen van het toestel kunnen zeer heet worden en verbrandingen veroorzaken. Men moet heel voorzichtig zijn wanneer kinderen of personen die bescherming nodig hebben, aanwezig zijn!

ATTENTION!

Het toestel mag niet onder een wandstopcontact worden geplaatst!

ATTENTION!

Wanneer de netkabel is beschadigd, moet het door de fabrikant of diens klantenservice of een vergelijkbaar gekwalificeerde persoon worden vervangen om bronnen van gevaar te elimineren!

ATTENTION!

Om oververhitting te voorkomen, kan de kachel niet worden afgedekt!

ATTENTION!

Gebruik het toestel niet in kamers met bad, douche of zwembad, evenals in de buurt van wastafels of wateraansluitingen!

ATTENTION!

Het symbool wordt de verwarming aangesloten, en houdt in dat de Verwarming mag niet worden afgedekt!

ATTENTION!

Gebruik de kabel niet lag op het apparaat! Werk nooit met het toestel wanneer of kabels beschadigd zijn. Levensgevaar!

ATTENTION!

Om gevaar te voorkomen als gevolg van onbedoeld resetten van de veiligheid, kan het apparaat niet een extern schakelapparaat, zoals zijn een timer te leveren of wordt verbonden met een schakeling die regelmatig schakelt door een inrichting aan en uit!

ATTENTION!

Gebruik deze kachel niet met een programma schakelaar, een timer, een aparte afstandsbediening of een ander apparaat dat automatisch de verwarming als een gevaar voor brand of de kachel is bedekt of verkeerd geplaatst!

ATTENTION!

Apparaat niet in de buurt van gordijnen, gordijnen en ander brandbaar materiaal bevestigd!

ATTENTION!

Het apparaat niet in directe nabijheid van een badkuip, douche, wastafel of zwembad gebruiken!

• Het apparaat mag alleen worden zoals beschreven in de Installatieen gebruiksaanwijzing, gebruikt!
• Apparaat aan op een wisselstroom voltage vermeld op het typeplaatje aan te sluiten.
• Het apparaat moet in overeenstemming met de geldende veiligheidsvoorschriften door een erkend elektricien worden geïnstalleerd.
• Het apparaat mag alleen worden gebruikt voor ruimteverwarming in kleine ruimtes.
• Reparaties en ingrepen aan het apparaat moeten worden uitgevoerd door een professional.
• In het geval van een fout of een uitgebreide uitschakeling apparaat van de stroomvoorziening (zekering).
• Een plaats waar brandbare materialen worden gebruikt (bijvoorbeeld, wasbenzine, etc.), moet de verwarming niet worden bediend.
• Het toestel mag alleen voor het verwarmen van ruimtelucht binnen gesloten ruimtes gebruikt worden.
• Onderbreek de stroomverzorging in geval van storing (stekker uit stopcontact trekken of zekering uitschakelen).
  • Minimumafstanden aanhouden.
• De buitenkant van het toestel en met name het luchtuitlaatrooster wordt tijdens het bedrijf heet.
• In ruimtes waar brandgevaarlijke stoffen gebruikt worden (bv. oplosmiddelen enz.), mag het verwarmingstoestel niet gebruikt worden.
• De voor de vorstbeveiliging noodzakelijke warmtebehoefte moet door het verwarmingsvermogen van het toestel worden gedekt. Dit moet door een vakman worden vastgesteld.

2. Wandmontage

De stekker van het apparaat dient na montage toegankelijk te zijn. Het verwarmingstoestel moet, zoals in de afbeelding is weergegeven, horizontaal aan een verticale muur in de juiste positie geïnstalleerd worden.

Abb.1: Minimumafstanden

Let erop dat de lucht onder en boven het apparaat ongehinderd naar binnen en buiten kan stromen.

Bovendien dient ook aan de voorkant van het toestel een afstand van ten minste 500 mm ten opzichte van licht ontvlambare voorwerpen aangehouden te worden, zoals bijvoorbeeld ten opzichte van gordijnen, handdoeken of niet-hittebestendige kunststoffen.

Montage onder een stopcontact is niet toegestaan. Let op de minimumafstanden.

ATTENTION!

Het apparaat moet dusdanig worden gemonteerd, dat de besturingselementen niet aangeraakt kunnen worden door iemand die zich in bad of onder de douche bevindt.

Conform VDE 0100 deel 701 mag de montage niet in de beschermingszone plaatsvinden.

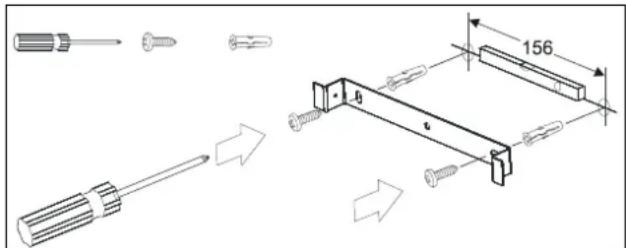

2.1) Montage

De meegeleverde originele wandhouder gebruiken!

• Montagegaten boren en van een plug voorzien.
  • De wandhouder vastschroeven.

Abb.2: Dimensions voor gaten

• Het verwarmingstoestel in de wandhouder plaatsen.
• Het verwarmingstoestel aan beide zijden aan de wandhouder vastschroeven.

3. Elektrische aansluiting

De op het typeplaatje aangegeven spanning moet met de netspanning overeenstemmen.

Indien het netsnoer van dit apparaat beschadigd raakt, moet deze door de fabrikant, diens service of door een soortgelijk gekwalificeerde persoon vervangen worden, om gevaar te vermijden. De stekker van het apparaat dient te allen tijde toegankelijk te zijn.

4. Werking

De kamertemperatuur wordt via de traploos instelbare thermostaat (A) geregeld.

Indien de draaiknop op de kleinste instelling helemaal naar links ingesteld wordt, schakelt de thermostaat bij ca. 10° C omgevingstemperatuur het verwarmingsapparaat in. Wanneer de thermostaat inschakelt, brandt het rode lampje (B).

Abb. 4: Bedieningselementen

ATTENTION!

Afhankelijk van de afmetingen van de ruimte, de warmtebehoefte en de thermostaatinstelling kunnen ruimtes bij onopzettelijke verwarming oververhit raken. Dit kan tot gevaar leiden voor personen die niet in staat zijn de ruimte bij een te hoge temperatuur te verlaten.

4.1 Beveiliging tegen oververhitting

Bij oververhitting van het toestel wordt het verwarmingstoestel automatisch uitgeschakeld. Trek in dat geval de stekker uit het stopcontact en laat deze er enkele minuten uit, zodat de temperatuurbegrenzer weer kan terugschakelen.

Verhelp vervolgens de mogelijke oorzaak, het luchtrooster kan bv. anders ingesteld of bedekt zijn. Wanneer het apparaat voldoende is afgekoeld, kan het weer in gebruik genomen worden.

5. Storingen

Controleer de volgende punten, wanneer het verwarmingstoestel geen warmte afgeeft:

- Is de thermostaat op de gewenste temperatuur ingesteld?

• Is de beveiliging tegen oververhitting in werking getreden? Zie hoofdstuk 4.1!
  • Is de zekering in het zekeringkastje ingeschakeld?

Wanneer de storing niet verholpen kan worden, neem dan contact op met uw speciaalzaak.

U kunt eventueel ook de servicehotline van Glen Dimplex Deutschland GmbH bellen.

Tel.: [phone]

Fax: [phone]

Voor het verwerken van uw orders moet het type van toestel, het E-nr. (fabricatienummer) en FD-nummer (datum van fabricatie) van het toestel aangegeven worden. Deze gegevens vindt u op het typeplaatje.

Reparaties en ingrepen in het toestel mogen alleen door een vakbekwame elektricien of de afdeling service worden uitgevoerd.

6. Reiniging

Om het apparaat te reinigen moet de stroomverzorging ervan zijn onderbroken en moet het apparaat zijn afgekoeld. De buitenzijde kan met behulp van een zachte, vochtige lap worden gereinigd. Gebruik geen schuurmiddel of meubelwas; dit zou het oppervlak kunnen beschadigen. Ophopingen van stof in het apparaat kunnen aan de buitenkant met een stofzuiger worden weggezogen.

1. Technische gegevens

Verwarmingsvermogen	500 W
Aansluitspanning	1/N/PE~, 230 - 240 V
Beschermingsaard	IP20
Beschermingsklasse	I (met aardleiding)
Afmetingen (B x H x D)	260 x 242 x 121 mm
Gewicht	1,1 kg

8. Garantie

Wij geven voor dit product 2 jaar garantie volgens onze garantievoorwaarden.

9. Reserve onderdelen

Het bestellen von onderdelen bij Glen Dimplex Deutschland GmbH op het Internet: www.dimplex.de/ersatzteile.html

10. Aanwijzing voor de afvalverwijdering

Verwijder het toestel niet met het algemene huisvuil, maar breng het naar een lokaal opslagterrein voor afvalstoffen.

Technische wijzigingen voorbehouden 09/16/D

Telefoon: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.dimplex.de/nl
