BEDIENUNGSANLEITUNG DFH 22 DIMPLEX
DE – Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.
1. Hinweise für den Benutzer
i HINWEIS
Sehr geehrter Kunde,
bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.
Für den sicheren Betrieb darf das Gerät nur in Übereinstimmung mit den Hinweisen dieser Gebrauchsanweisung betrieben werden. Daher bitte alle Informationen dieser Anweisung sorgfältig beachten.
ACHTUNG!
Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!
ACHTUNG!
Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht.
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist!
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen!
ACHTUNG!
Das nebenstehende Symbol ist am Heizgerät angebracht und bedeutet, dass das Heizgerät nicht abgedeckt werden darf!

ACHTUNG!
Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist bei Kindern oder schutzbedürftigen Personen geboten!
⚠️ ACHTUNG!
In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben werden.
⚠️ ACHTUNG!
Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!
⚠️ ACHTUNG!
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienstvertretung oder einer vergleichbar qualifizierten Person ausgetauscht werden, um Gefahrenquellen auszuschalten!
⚠️ ACHTUNG!
Um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers zu vermeiden, darf das Gerät nicht über eine externe Schaltvorrichtung, wie z.B. eine Zeitschaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig durch eine Einrichtung ein- und ausgeschaltet wird!
ACHTUNG!
Gerät nicht verwenden, wenn sichtbare Beschädigungen erkennbar sind oder wenn das Gerät heruntergefallen ist.
ACHTUNG!
Gerät nicht in der Nähe von Gardinen, Vorhängen und anderen brennbaren Materialien betreiben!
ACHTUNG!
Die Anschlussleitung nicht über das Gerät legen! Gerät niemals in Betrieb nehmen, wenn Gerät oder Netzleitung beschädigt sind. Lebensgefahr!
! ACHTUNG!
Die Steckdose muss jederzeit zugänglich sein zu, um den Netzstecker so schnell wie möglich ziehen zu können!
ACHTUNG!
Verwenden Sie zum Anschluss des Heizgerätes keine Verlängerungskabel, da diese im Falle einer Überhitzung zu einem Brand führen können!
i HINWEIS
Reparaturen und Eingriffe in das Gerät dürfen nur von einem Fachmann ausgeführt werden.
i HINWEIS
Das Gerät darf nur zur Raumlufterwärmung innerhalb geschlossener Räume verwendet werden.
i HINWEIS
Im Fehlerfall oder bei längerer Außerbetriebnahme Gerät vom Netz trennen.
2. Aufstellung
ACHTUNG!
Das Gerät nicht unter einer Wandsteckdose installieren!
! ACHTUNG!

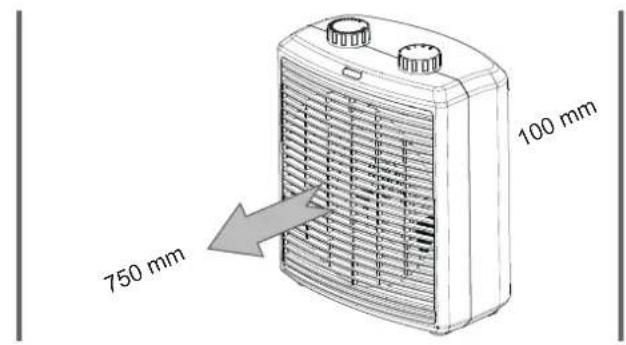

Der Heizlüfter darf nur wie dargestellt, auf einer horizontalen, ebenen Fläche betrieben werden. Der Gebrauch auf langflorigen Teppichen ist nicht gestattet. Mindestabstand im Ausblasbereich: 750 mm.
Gerät nur an Wechselspannung gemäß Typenschild anschließen.
4. Betrieb

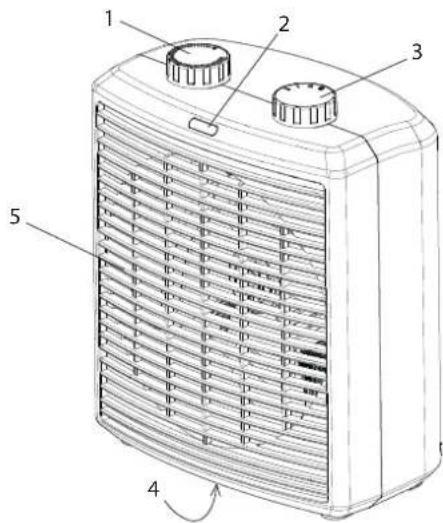

1 Drehknopf Thermostat 4 Kippschutzschalter
2 Betriebsanzeigeleuchte 5 Luftauslass
3 Drehknopf Betriebsart
Drehknopf Betriebsart

0 Aus
Kaltluft
I Heizstufe 1 (800 W)
II Heizstufe 2 (2000 W)
Drehknopf Thermostat

Die Raumtemperatur wird über den stufenlos einstellbaren Thermostaten geregelt.
Drehen Sie den Drehknopf Thermostat anfangs auf Rechtsanschlag (Maximum). Ist die gewünschte Raumtemperatur
erreicht, drehen Sie den Drehknopf Thermostat langsam soweit nach links, bis das Gerät abschaltet. Das Gerät schaltet jetzt selbsttätig ein und aus, um die gewählte Raumtemperatur zu halten. Es kann dabei ein Klicken zu hören sein.
Wird der Drehknopf Thermostat auf die kleinste Einstellung ganz nach links gestellt, schaltet der Thermostat bei etwa 5 °C Umgebungstemperatur das Heizgerät ein.
Mit dem Drehknopf Betriebsart können zwei Heizstufen und eine Kaltluftstufe gewählt werden.
Bei Betrieb als Kaltluftventilator, den Drehknopf Thermostat auf Rechtsanschlag (Maximum) stellen.
Das Gerät ist mit einem Kippschutzschalter ausgestattet. Das Gerät schaltet selbsttätig ab, wenn es nicht in seiner bestimmungsgemäßen Position steht.
5. Überhitzungsschutz
Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhitzungsschutz ausgestattet. Bei unzulässiger Erwärmung schaltet das Heizgerät automatisch ab. In diesem Fall sollte die Stromversorgung des Heizgerätes unterbrochen werden (Sicherung ausschalten), damit sich das Gerät ausreichend abkühlen kann. Vor Wiederinbetriebnahme des Gerätes Ursachen (z.B. Luftgitter verstellt oder abgedeckt) für das Ansprechen des Überhitzungsschutzes beseitigen. Bei wiederholtem Auslösen des Überhitzungsschutzes nehmen Sie das Gerät außer Betrieb und kontaktieren Sie Ihren Elektrofachhändler.
6. Wartung
Zur Wartung muss das Gerät vom Netz getrennt und abgekühlt sein. Die Außenseite kann durch Abwischen mit einem weichen, feuchten Lappen gereinigt werden. Zur Reinigung keine Scheuerpulver oder Möbelpolituren verwenden, da diese die Oberfläche beschädigen können. Staubansammlungen im Gerät können von außen mit einem Staubsauger entfernt werden.
7. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.
8. Recycling

Das Gerät darf nicht im allgemeinen Hausmüll entsorgt werden. Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Sammelstellen zu.
- Technische Daten
| Verkaufsbezeichnung | Einheit | DFH 22 | |
| Anschlussspannung | 1/N/PE230-240 V ~50 Hz | ||
| Leistungsaufnahme kW 2,0 | |||
| Schutzklasse | II, ohne Schutzleiter | ||
| Schutzart IP21 | |||
| Heizstufen 2 | |||
| Wärmeabgabe | |||
| Nennwärmeabgabe | P_nom | kW 2,0 | |
| Mindestwärmeabgabe (Richtwert) | P_min | kW 0,8 | |
| Maximale kontinuierliche Wärmeabgabe | P_max,c | kW 2,0 | |
| Zusätzlicher Stromverbrauch | |||
| Bei Nennwärmeabgabe | El_max | kW 0,0 | |
| Bei Mindestwärmeabgabe | El_min | kW 0,0 | |
| Im Standby-Betrieb | el_SB | kW 0,0 | |
| Typ der Wärmeabgabe/Raumtemperaturregelung | |||
| Mechanische Raumtemperaturregelung | °C 5 - 35 | ||
| Abmessungen B x H x T mm 190 | x 230 x 125 | ||
| Gewicht kg 1,12 | |||
