Producttype	Hittepers
Model	SJY-H15151P
Grootte van de verwarmingsplaat	15 x 15 inch (38 x 38 cm)
Temperatuurbereik	0-250 °C (32-480 °F)
Tijdbereik	0-999 seconden
Spanning	120 V ~ 60 Hz
Vermogen	1400 W
Inbegrepen accessoires	Plaatpers 8 en 10 inch, gebogen pers, gebogen basis, mugenhouder, bekerpers 6, 12, 17, 30 oz
Digitale weergave	Ja, met temperatuur- en tijdinstelling
Instelbare druk	Ja, met draaiknop
Belangrijkste functies	Thermische overdracht op T-shirts, mokken, borden en andere dragers
Veiligheid	Aarding, thermische beveiliging, overbelastingsbeveiliging
Onderhoud en reiniging	Reinigen met een vochtige doek, vermijd binnendringende vloeistoffen
Onderdelen en repareerbaarheid	Temperatuursensor, digitale controller, verwarmingselementen beschikbaar
Conformiteit	Europese richtlijn 2012/19/EG, FCC deel 15

Veelgestelde vragen - SJY-H15151P Vevor

Hoe stel ik de temperatuur en perstijd in?

Druk eenmaal op de SET UP-knop om de temperatuur in te stellen, tweemaal voor de tijd, driemaal om de temperatuureenheid te wijzigen. Gebruik de + en - knoppen om de waarden aan te passen.

Hoe kalibreer ik de druk van de pers?

Draai de drukknop tegen de klok in om de druk te verminderen, plaats een vel papier onder de plaat, sluit de pers en trek aan het papier. Als het beweegt, draai de knop met de klok mee totdat het stilstaat. Deze instelling komt overeen met de gemiddelde druk.

Kan ik deze pers gebruiken voor mokken?

Ja, het model SJY-H15151P wordt geleverd met verschillende accessoires, waaronder een mokkenhouder en bekerpersen in verschillende maten. Volg de instructies om deze accessoires te monteren en te gebruiken.

Wat moet ik doen als de temperatuur niet opwarmt of het scherm uit blijft?

Controleer eerst of de machine is aangesloten en de schakelaar aan staat. Als het scherm uit is, kan het probleem bij de digitale controller liggen. Neem contact op met de technische ondersteuning van Vevor voor een vervangend onderdeel.

Hoe wijzig ik de temperatuureenheid van Fahrenheit naar Celsius?

Druk driemaal op de SET UP-knop totdat het scherm 'CF' weergeeft. Gebruik + of - om C (Celsius) of F (Fahrenheit) te selecteren.

Wat zijn de aanbevolen instellingen voor T-shirts?

Stel voor een katoenen T-shirt de temperatuur in op 180 °C en de tijd op 30 seconden. Pas aan op basis van de stofdikte en het type transfer.

Hoe reinig ik de hetteperse?

Koppel de machine los en laat hem afkoelen. Reinig de verwarmingsplaat met een niet-schurende vochtige doek. Gebruik geen agressieve chemicaliën. Voorkom dat water in de elektrische onderdelen binnendringt.

Wat zijn belangrijke veiligheidsmaatregelen?

Raak de verwarmingsplaat niet aan tijdens gebruik. Gebruik beschermende uitrusting. Plaats de machine niet in de buurt van water of in een vochtige omgeving. Zorg ervoor dat de machine geaard is. Gebruik het niet als het snoer beschadigd is.

Waar kan ik reserveonderdelen vinden?

Bezoek de website www.vevor.com/support voor reserveonderdelen zoals de temperatuursensor, digitale controller of bakmatten. De technische ondersteuning kan u ook helpen.

Wat moet ik doen als de afdruk bleek of verkleurd is?

Dit kan komen door onvoldoende druk, te lage temperatuur of te korte perstijd. Verhoog de druk, temperatuur of tijd. Controleer ook de kwaliteit van het transferpapier.

GEBRUIKSAANWIJZING SJY-H15151P Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

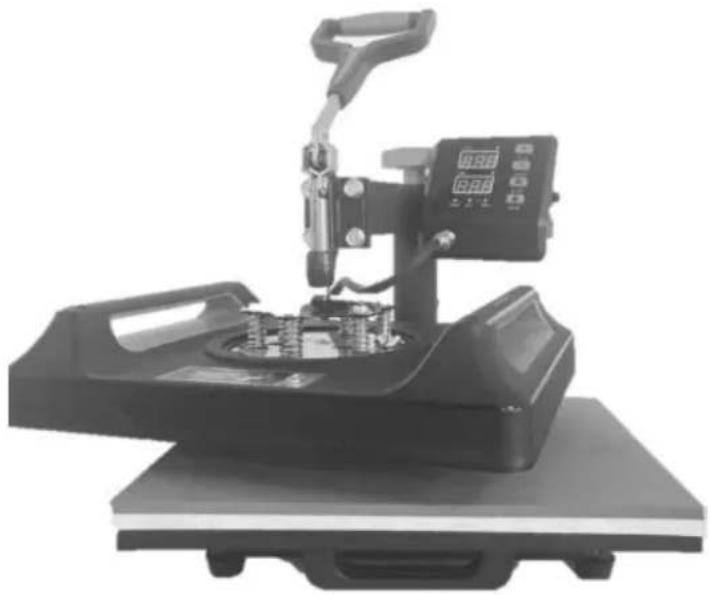

WARMTEPERSMACHINE

MODEL: SJY-H15151P/JY-H12151P

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Symbool Symbol Beschrijving
	Waarschuwing:Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soortvoorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden toe een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbevelingen op te volgen.
	CORRECTE VERWIJDERING:Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/ 19/EG. Het symbool met een doorgestreepte klikodoor geeft aan dat het product gescheiden afval nodig heeft inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten gemarkeerd als dergelijke mogen niet bij het normale huisvuil worden gegooid, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten.

WAARSCHUWING

1. Waarschuwingen moeten zorgvuldig worden opgevolgd om lichamelijk letsel en onjuist gebruik te voorkomen. Onjuist gebruik kan leiden tot elektrische schokken, brand, persoonlijk letsel en andere schade.

1) Haal de stekker uit het stopcontact wanneer u het apparaat verplaatst. 2) Haal de stekker uit het stopcontact wanneer u accessoires installeert. 3) Plaats op een vlak en stabiel platform en werk onder geventileerde omstandigheden. 4) Draag speciale beschermende uitrusting wanneer u de machine bedient. 5) Gebruik deze machine niet op een gevaarlijke locatie. 6) Niet gebruiken als het apparaat niet goed werkt. 7) Demonteer en repareer dit apparaat niet. 8) Gebruik geen ongeschikt stopcontact. 9) Raak de verwarmingsplaat niet aan als de machine aan het opwarmen is. 10) Niet gebruiken in een vochtige omgeving of in contact met water.

Laat geen vloeistof in de machine infiltreren om brand of elektrische schokken te voorkomen die door kortsluiting kunnen ontstaan.

11) Gebruik geen voeding die niet aan de nominale spanning voldoet.

Een voeding die niet aan de opgegeven spanning voldoet, kan brand of elektrische schok veroorzaken.

12) Zorg ervoor dat het apparaat geaard is, zodat er geen lichamelijk letsel kan ontstaan. 13) Raak de draaiende stang of het lagergedeelte niet aan met uw vingers tijdens het draaien. Gebruik bij verwondingen. 14) Als het apparaat gedurende een langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact.

15) Gebruik de machine niet tijdens onweer of bliksem om schade aan de machine te voorkomen.

16) Plaats de machine voorzichtig op een vlamvertragende tafel en houd deze uit de buurt van ontvlambare en explosieve voorwerpen.

17) Stop met het gebruik van het apparaat als er rook uit komt, er een vreemde geur vrijkomt, het apparaat lawaai maakt of er zich andere abnormale omstandigheden voordoen.

18) Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis.

Als zij toezicht of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

19) Type X-aansluiting: Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of een speciale assemblage die verkrijgbaar is bij de fabrikant of diens servicemedewerker.

20) Om gevaar te voorkomen als gevolg van onbedoeld resetten van de thermische beveiliging, mag dit apparaat niet via een externe schakelkast worden gevoed, zoals een timer, of worden aangesloten op een circuit dat regelmatig door het nutsbedrijf aan en uit wordt gezet.

Schakel de stroom uit wanneer u de connector aansluit of loskoppelt.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de partij die verantwoordelijk is voor de naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat volgens Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

Interferentie zal niet optreden in een bepaalde installatie. Als dit product wel schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Inhoud

1. SPECIFICATIE....6
2. PRESENTATIE VAN DE MACHINESTRUCTUUR....7
3. ONDERDELENLIJST....8
4. PAKLIJST VOOR BAKMACHINE VOOR KOPJES....9
5. INSTALLATIESTAPPEN VOOR DE CUPBAKMACHINE....10
6. WERKING....12
7. BEDIENINGSPANEEEL....13
8. PARAMETERINSTELLING....14
9. BAKPLAATMAT VERVANGEN....16
10. BAKKAPMAT VERVANGEN....17
11. BAKING ONDERZETTER VERVANGEN....19
12. AANBEVOLEN PARAMETER....21
13. PROBLEMEN OPLOSSEN....22
14. SPECIFICATIE

Model	SJY-H15151P		SJY-H12151P
Warmte Grootte	15x15 inch		12x15 inch
Temperatuur Bereik	0-250 y (32-480°F)		0-250 y (32-480°F)
Product
Tijdsbereik	0-999 seconden 0-999 seconden
Spanning	120V~ 60Hz 220-240V~ 50Hz 120V~ 60Hz 220-240V~ 50Hz
Stroom	1400W 1350W		950W	900W

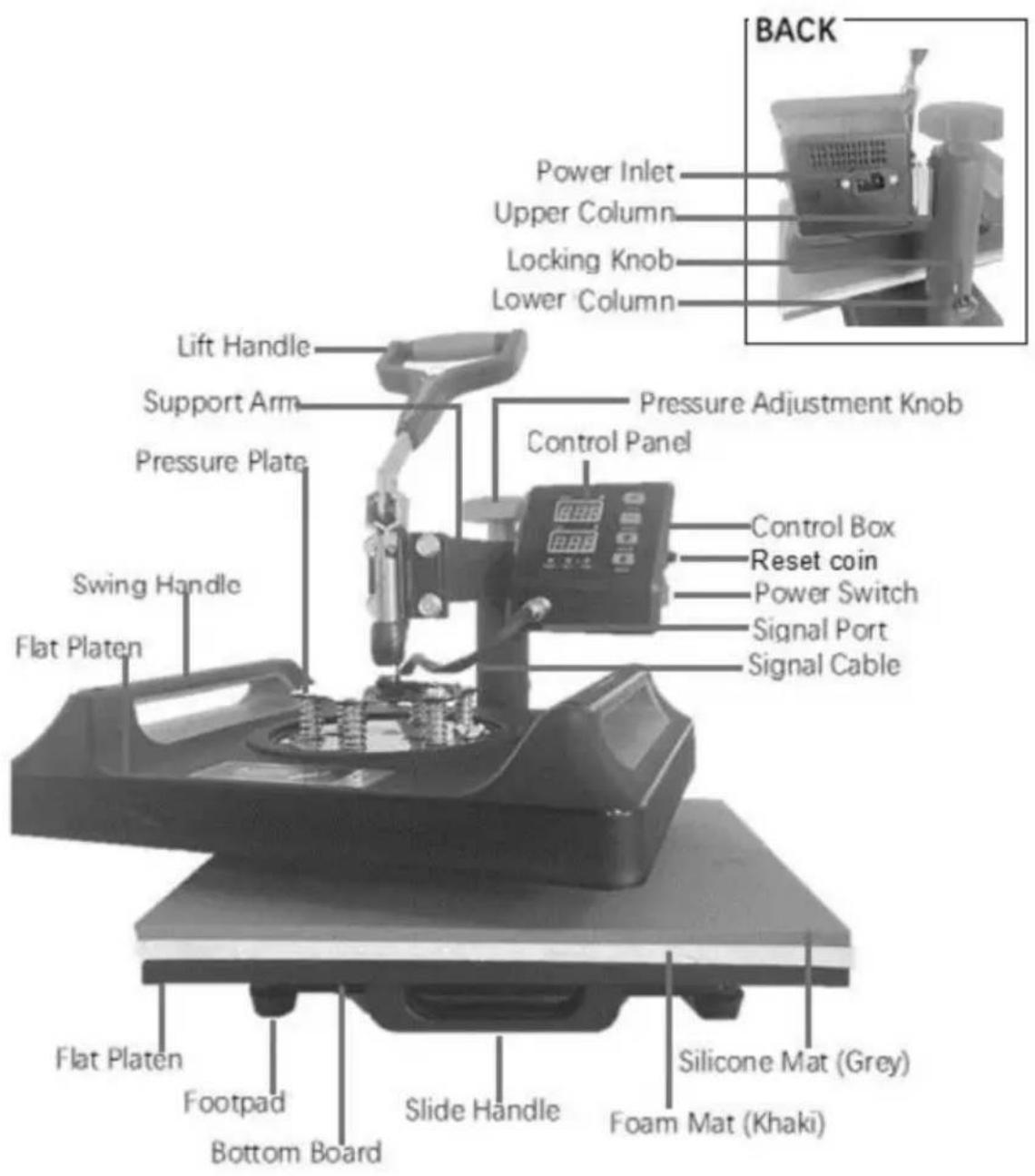

2. PRESENTATIE VAN DE MACHINESTRUCTUUR

A: 8inch plaatpersBijlage	B: 10in plaatpersBijlage	C: Gebogen persplaat
D: Gebogen basis	E: Mokpersframe	F: 6oz MokpersBijlage
H: 30oz Mokpers J: 17oz MokpersBijlage	I: 12oz MokpersBijlage	Bijlage

1. PAKLIJST VOOR BAKMACHINE

Nee.	Afbeelding	Onderdeel	Hoeveelheid
ÿ		5*6mm ronde kopschroeven	18
ÿ		Ronde buis	3
ÿ		zijpaneel	2
ÿ		vier-holes biljart	1
ÿ		rechte handgreep	1
ÿ		Verwarmingselementen voor kopjes	1
ÿ		8*12mm Yuan-machine schroeven	4
ÿ		Verstelknop	1
ÿ		vlakke strook	1

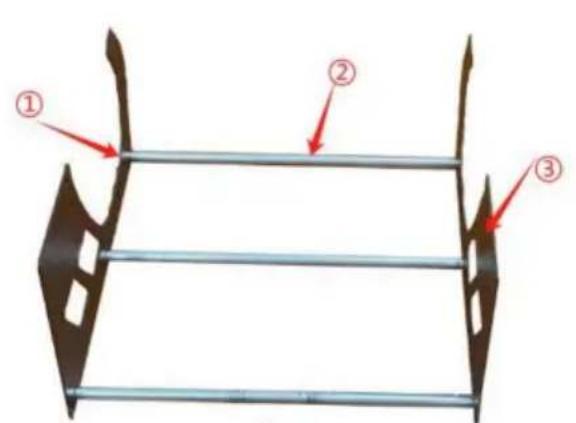

5. INSTALLATIESTAPPEN VOOR DE MOKKENWARMTEPERS

1. Installatiestappen

Installatie compleet

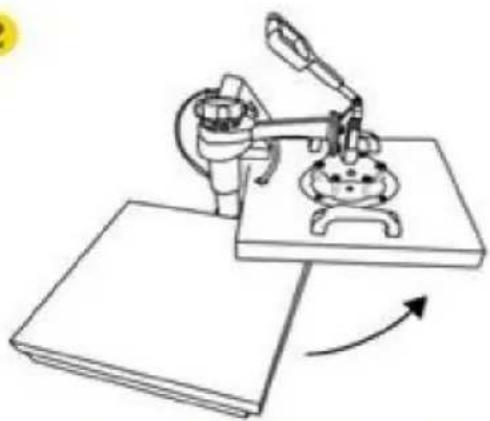

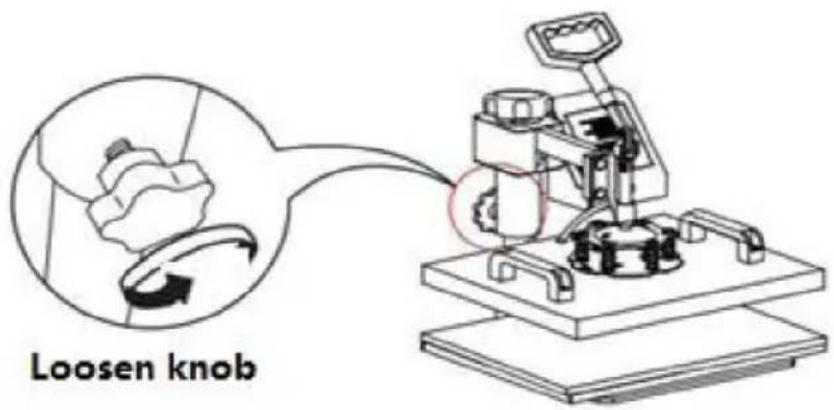

6. WERKING

1

2

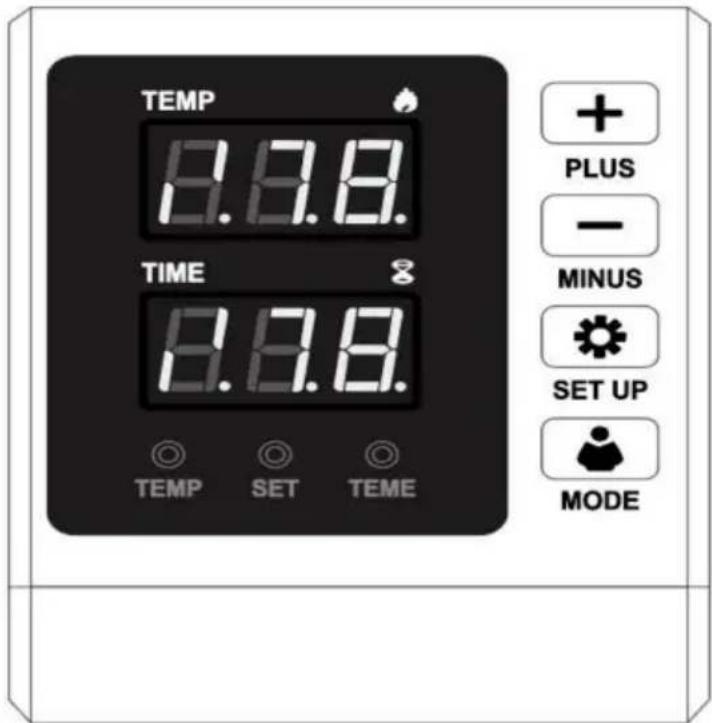

Weergave Gebieden	Bovemster	waarden of parameternamen weer.
	Lager	Geeft timerwaarden of parameterinstellingen weer.
Indicator Lichten	Temperatuur	Geeft aan dat de verwarming in werking is.
	Set	Geeft aan dat de instelling in werking is.
	Tijd	Geeft aan dat de afteltijd loopt.
Functie Knoppen	ÿPLUS	Verhoogt waarden of converteert instellingen in parameters menu's.
	MINUS	Verlaagt waarden of converteert instellingen in parameters menu's
	OPZETTEN	Gaat naar/verlaat primaire parametermenu's of bevestigt instellingen wanneer ingedrukt.
		Temperatuureenheid wijzigen (ÿ of ù)
	MODUS	Start/stopt/reset de aftelling

8. PARAMETERINSTELLING

1. HOE IN- EN UITSCHAKELEN EN HOE BEGINNEN?

Druk op de schakelknop aan de zijkant van de digitale box om de machine te starten.

Nadat u de temperatuur hebt ingesteld, drukt u eenmaal op de knop "MODE" om af te tellen en drukt u opnieuw om opnieuw in te stellen.

2. HOE STEL IK DE TEMPERATUUR/TIJD IN?

Druk eenmaal om de temperatuur in te stellen, druk tweemaal om de tijd in te stellen, druk driemaal om de tijd in te stellen.

keer om de temperatuureenheid te wijzigen en druk nogmaals om af te sluiten.

3. HOE DE TEMPERATUUR/TIJD IN TE STELLEN OM TE VERHOGEN OF TE VERLAGEN?

Stel de tijd/temperatuurverhoging in

Stel de tijd/temperatuurverlaging in

4. HOE WIJZIG IK DE TEMPERATUUREENHEID VAN F EN C?

Druk 3 keer op de knop "SET UP", het display toont CF. Druk op "+" of "-" om C (Celsius) of F (Fahrenheit) naar wens aan te passen.

5. HOE VOER IK TEMPERATUURCORRECTIE UIT?

Houd de knop 5 seconden ingedrukt om de temperatuurcorrectie-instelling te openen.

(Bereik +30° of -30°, beginwaarde is 0)

HOE WARMTEPERSEN? (BIJVOORBEELD T-SHIRT BEDRUKKEN)

1. Zorg ervoor dat de draad goed is aangesloten en dat de stekker goed in het stopcontact zit. Druk vervolgens op de aan/uit-schakelaar om het apparaat in te schakelen.
2. Draai aan de drukknop om de gewenste druk te verkrijgen.
3. Stel de gewenste temperatuur en tijd in.
4. De zoemer klinkt wanneer de temperatuur de ingestelde temperatuur bereikt.

Plaats vervolgens het voorwerp (bijvoorbeeld een T-shirt) op het persbed en leg het transferpapier met de afbeelding naar het object gericht (bijvoorbeeld een T-shirt). (PS: Het is aan te raden om een witte doek op het overdrachtspapier te leggen om onnodige vlekken te voorkomen wanneer de temperatuur te hoog is.)

1. Druk op de hendel (het geluid stopt intussen) en druk vervolgens op de "MODE"-knop om af te tellen. De machine begint dan met transporteren.
2. De zoemer klinkt opnieuw wanneer de geplande tijd verstreken is. Til vervolgens de hendel op (intussen stopt het geluid) en het overdrachtswerk is voltooid.

HOE U UW WARMTEPERSMACHINE KALIBREERT

1. Draai de drukregelaar een paar keer tegen de klok in om de druk op de platen te verminderen.
2. Leg een stuk papier op de onderkant van de plaat.
3. Sluit de pers met de hendel.
4. Trek aan het papier.
5. Als het papier beweegt, draai de knop dan met de klok mee en probeer het opnieuw.
6. Probeer het opnieuw en herhaal totdat het papier helemaal niet meer beweegt. Dit is uw "Medium" druk. Vanuit de "Medium" instelling zal hoge druk met de klok mee één tot twee beurten zijn. Lage druk zal tegen de klok in één tot twee beurten zijn. (Het aantal slagen is afhankelijk van de dikte van het kledingstuk.)

MONTAGEMETHODE VAN DE SCHUIFHANDVAT

1. Gebruik hittebestendige tape om het patroon vast te zetten in de lade en bedek deze vervolgens met een siliconenmat van geschikte maat (8 inch of 10 inch).
2. Wanneer de ingestelde temperatuur is bereikt, zet u de lade op het persbed. (Siliconenmat naar beneden gericht, ladebodem tegenover de verwarmingsplaat). Het is aan te raden om de afteltijd in te stellen op ongeveer 15 minuten (900s).

Ps. Zie 'voorbeeld van de werking'

1. Verwijder de verwarmingsplaat en leg deze op het bord, met de kant zonder siliconenmat naar boven gericht.

Ingestelde temperatuur: 200°C

Teltijd: 900s

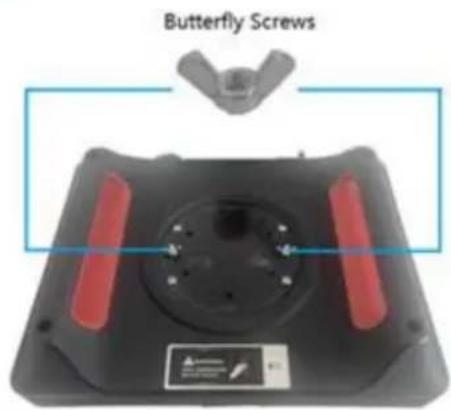

10. VERVANG DE BAKKAPMAT

1

1. De temperatuur is buiten controle: ingestelde temperatuur 180°C (356°F), maar de werkelijke

temperatuur ligt boven de 200°C (392°F).

Wacht even en controleer. Als de temperatuur een fout blijft geven boven de 20°C, neem dan contact op

Neem contact met ons op en wij vervangen de digitale controller voor u.

1. De temperatuur daalt wanneer de machine begint met overbrengen.

Het is normaal als de machine onder de 10°C zakt, omdat het geprinte item aanzienlijk

koud wordt. Een deel van de warmte wordt van de machine naar het geprinte item overgebracht, met name

bij het overbrengen van patronen op mokken en borden.

1. Afgedrukt effect: de afdrukkleur is een bleek of vervaagd beeld.

De druk is niet hoog genoeg, de temperatuur is te laag of de perstijd is te kort.

Pas de druk/temperatuur aan of verhoog de verwarmingstijd.

1. Afgedrukt effect: de afdrukkleur is te donker, te diep of te wazig.

Reden 1: De temperatuur is te hoog / of de perstijd is te lang.

Pas de temperatuur aan of verkort de opwarmtijd.

Reden 2: Perstijd is te kort/gebruik van slechte kwaliteit transferpapier.

Verleng de verwarmingstijd of gebruik hoogwaardig transferpapier.

1. Het display gaat niet aan of het display werkt wel, maar de temperatuur

wordt niet warm.

Stuur ons alstublieft uw problemen. Onze medewerkers geven instructies volgens uw

specifieke problemen met geduld. We sturen u de bijbehorende reserveonderdelen opnieuw om u te helpen

Los de problemen zo snel mogelijk op.

Ps. Patroonmateriaal gebruikt altijd warmteoverdrachtpapier en DTF-folie

Controleer de DTF-film die de verwijderingstijd voorstelt om te voorkomen dat de verwijderingstijd

onjuist is, wat tot falen kan leiden.
