Produkttyp	Varmpress
Modell	SJY-H15151P
Storlek på värmeplattan	15 x 15 tum (38 x 38 cm)
Temperaturområde	0-250 °C (32-480 °F)
Tidsintervall	0-999 sekunder
Spänning	120 V ~ 60 Hz
Effekt	1400 W
Medföljande tillbehör	Plattpress 8 och 10 tum, bågpress, böjd bas, muggram, koppress 6, 12, 17, 30 oz
Digital display	Ja, med temperatur- och tidsinställning
Justerbart tryck	Ja, med vridknapp
Huvudfunktioner	Värmeöverföring på t-shirts, muggar, tallrikar och andra underlag
Säkerhet	Jordning, termisk brytare, överbelastningsskydd
Underhåll och rengöring	Rengör med fuktig trasa, undvik att vätska tränger in
Reservdelar och reparerbarhet	Temperatursensor, digital kontrollenhet, värmeelement finns tillgängliga
Överensstämmelse	Europeiska direktivet 2012/19/EU, FCC-del 15

Vanliga frågor - SJY-H15151P Vevor

Hur ställer man in temperatur och pressningstid?

Tryck en gång på knappen SET UP för att ställa in temperaturen, en andra gång för tiden, en tredje gång för att ändra temperaturenhet. Använd knapparna + och - för att justera värdena.

Hur kalibrerar man trycket på pressen?

Vrid tryckknappen moturs för att minska trycket, placera ett papper under plattan, stäng pressen och dra i papperet. Om det rör sig, vrid knappen medurs tills det står stilla. Denna inställning motsvarar medeltrycket.

Kan man använda denna press för muggar?

Ja, modell SJY-H15151P levereras med flera tillbehör, inklusive ett muggram och koppressar i olika storlekar. Följ instruktionerna för att montera och använda dessa tillbehör.

Vad gör man om temperaturen inte värms upp eller displayen är avstängd?

Kontrollera först att maskinen är inkopplad och att strömbrytaren är på. Om displayen är avstängd kan problemet vara den digitala kontrollenheten. Kontakta Vevors tekniska support för en reservdel.

Hur ändrar man temperaturenhet från Fahrenheit till Celsius?

Tryck tre gånger på knappen SET UP tills displayen visar 'CF'. Använd + eller - för att välja C (Celsius) eller F (Fahrenheit).

Vilka rekommenderade inställningar för t-shirts?

För en bomullströja, ställ in temperaturen på 180 °C och tiden på 30 sekunder. Justera efter tygets tjocklek och överföringstyp.

Hur rengör man varmpressen?

Koppla ur maskinen och låt den svalna. Rengör värmeplattan med en fuktig, icke-slipande trasa. Använd inte starka kemikalier. Undvik att vatten tränger in i de elektriska delarna.

Vilka viktiga säkerhetsåtgärder finns?

Rör inte vid värmeplattan under användning. Använd skyddsutrustning. Placera inte maskinen nära vatten eller i fuktig miljö. Se till att maskinen är jordad. Använd inte om sladden är skadad.

Var kan jag hitta reservdelar?

Besök webbplatsen www.vevor.com/support för att få reservdelar som temperatursensor, digital kontrollenhet eller bakmattor. Teknisk support kan också hjälpa dig.

Vad gör man om utskriften är blek eller missfärgad?

Det kan bero på otillräckligt tryck, för låg temperatur eller för kort pressningstid. Öka trycket, temperaturen eller tiden. Kontrollera också kvaliteten på överföringspapperet.

BRUKSANVISNING SJY-H15151P Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VÄRMEPRESSMASKIN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

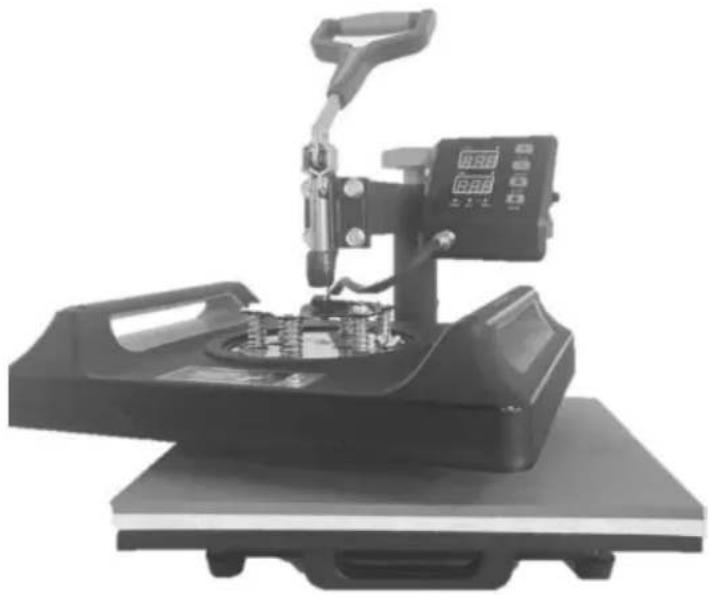

VÄRMEPRESSMASKIN

MODELL: SJY-H15151P/JY-H12151P

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol Symbol Beskrivning
	Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.
	KORREKT AVFALLSHANTERING:Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en softunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådant får inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

VARNING

1. Varningar måste följas noggrant för att undvika kroppsskador, felaktig användning kan leda till elektriska stötar, brand, personskador och andra skador.

1) Dra ut kontakten när du flyttar maskinen. 2) Håll ur kontakten när du installerar tillbehör. 3) Placera på en stabil plattform och arbeta under ventilerade villkor. 4) Bär speciell skyddsutrustning när du använder maskinen. 5) Använd inte denna maskin på en farlig plats. 6) Använd inte när maskinen inte fungerar som den ska. 7) Ta inte isär och reparera denna maskin. 8) Använd inte ett olämpligt eluttag. 9) Rör inte vid värmeplattan när maskinen värms upp. 10) Använd inte i fuktig miljö eller kontakt med vatten. 11) Använd inte strömförsörjningen som inte uppfyller märkspänningen.

infiltrera vätska i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning.

strömförsörjning som inte uppfyller den specificerade spänningen kan orsaka brand eller elektrisk stöt.

12) Se till att maskinen är jordad för att inte skada kroppen. 13) Rör inte den roterande stången eller lagerdelen med fingrarna under användning vid skador. 14) Om maskinen inte används under en längre tid, vänligen koppla ur strömsladden från uttaget. 15) Använd inte maskinen under åskväder eller belysning för att undvika skada på maskinen. 16) Placera maskinen smidigt på det flamskyddade bordet och håll den borta från brandfarliga och explosiva föremål. 17) Vänligen sluta använda den om maskinen ryker, avger en märklig lukt, blir bullrig eller under andra onormala förhållanden. 18) Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användningen av apparaten på ett säkert sätt och förstår de risker som är involverade. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte göras av barn utan uppsikt. 19) Typ X-tillbehör: Om nätsladden är skadad måste den bytas ut med en speciell sladd eller enhet tillgänglig från tillverkaren eller dess serviceombud. 20) För att undvika en fara på grund av oavsiktlig återställning av termisk frånkoppling, får denna apparat inte försörjas via en extern strömbrytare, såsom en timer, eller anslutas till en krets som regelbundet slås på och av av verktyget.

Stäng av strömmen när du ansluter eller kopplar ur kontakten.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Innehåll

1. SPECIFICATION....6
2. PRESENTATION AV MASKINENS STRUKTUR....7
3. DELLISTA....8
4. PACKNINGSLISTA för BAKNINGSMASKINER....9
5. INSTALLATIONSSTEG FÖR BAKMASKINEN....10
6. ANVÄNDNING....12
7. KONTROLLPANELEN....13
8. PARAMETERINSTÄLLNING....14
9. BYT BAKBÄTTMATTA....16
10. BYT MATTA FÖR BAKLOCK....17
11. BYT UNDERLÄTT....19
12. REKOMMENDERAD PARAMETER....21
13. FELSÖKNING....22
14. SPECIFICATION

Modell	SJY-H15151P		SJY-H12151P
Värmestorlek	15x15tum		12x15 tum
Temperatur Räckvidd	32–480°F (0–250 y)		32–480°F (0–250 y)
Produkt
Tidsintervall	0-999 sekunder		0-999 sekunder
Spänning	120V~ 60Hz 220-240V~ 50Hz 120V~ 60Hz 220-240V~ 50Hz
Driva	1400W 1350W		950W	900W

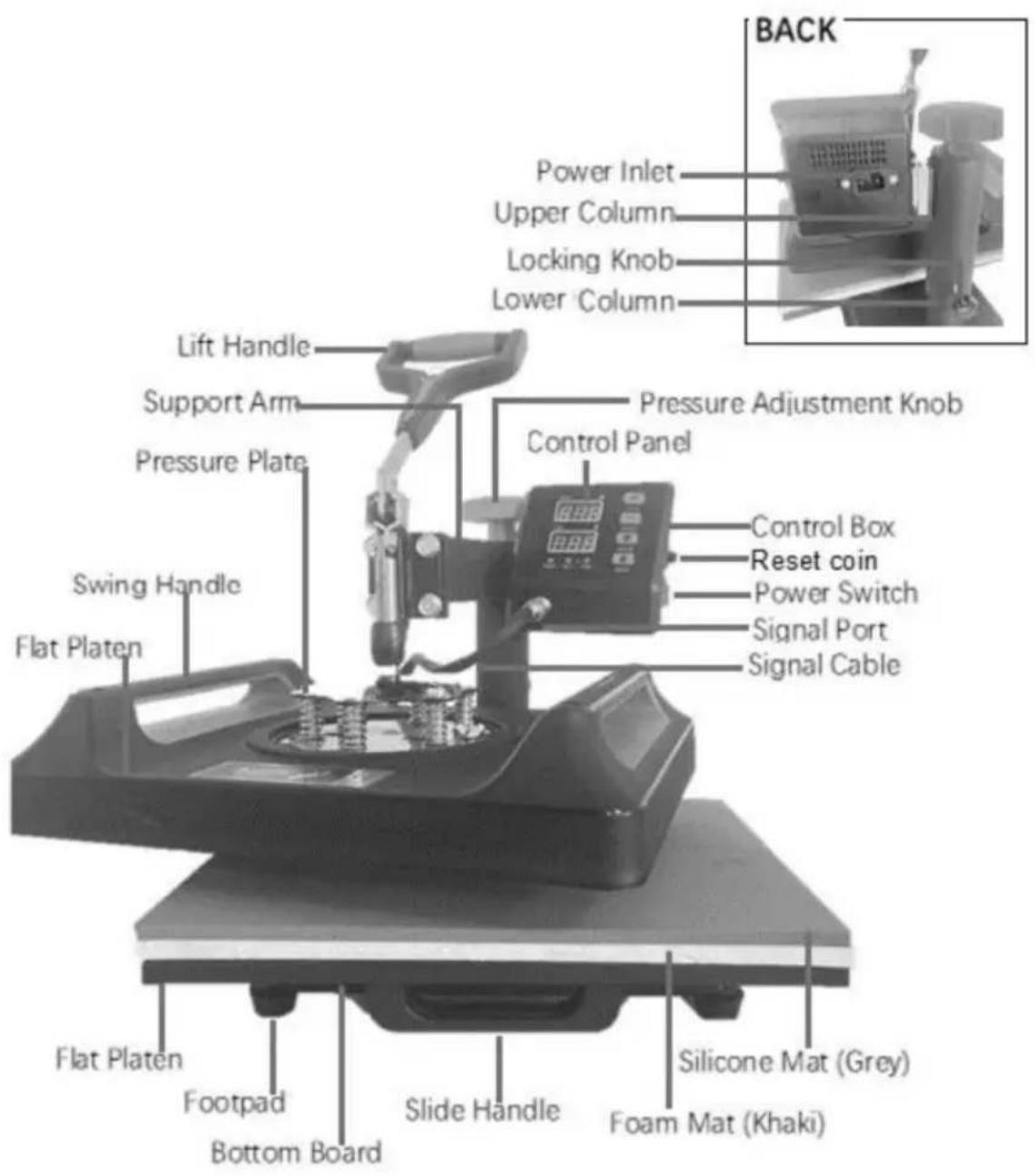

2. PRESENTATION AV MASKINENS STRUKTUR

S: 8 tums tallrikspressFastsättning	B: 10 tum tallrikspressFastsättning	C: välvd pressplatta
D: Böjd bas	E: Mugg Press Frame	F: 6oz MuggpressFastsättning
H: 30oz MuggpressFastsättning Fastsättning	I: 12oz muggpress	J: 17oz muggpressFastsättning

1. PACKNINGSLISTA FÖR KOPPBAKMASKIN

Inga.	Bild	Komponent	Kvantitet
ÿ		5*6mm runda skruvar	18
ÿ		Runt rör	3
ÿ		sidopanel	2
ÿ		fyrhåls biljard	1
ÿ		rakt handtag	1
ÿ		Värmeelement för koppar	1
ÿ		8*12mm Yuan maskin skruvar	4
ÿ		Justeringsvred	1
ÿ		plan remsa	1

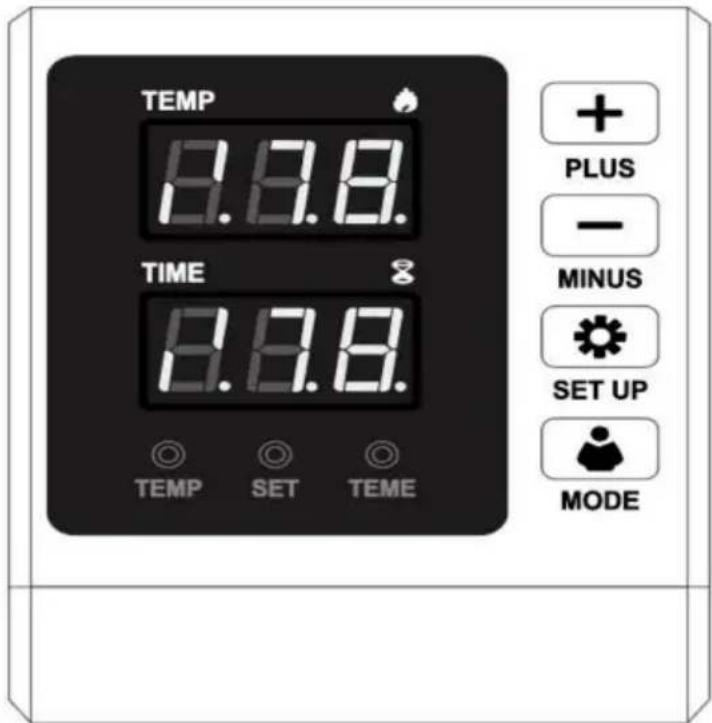

5. INSTALLATIONSSTEG FÖR MUGVÄRMEPRESSEN

Visa Visar tempörtervärden eller parameternamn.
Områden	Lägre	Visar timervärden eller parameterinställningar.
IndikatorLjus	Temp	Indikerar att uppvärmning är igång.
	Uppsättning	Indikerar att inställningen fungerar.
	Tid	Indikerar att nedräkningstiden är igång.
FungeraKnappar	ÿPLUS	Ökar värden eller konverterar inställningar i parameter menyer.
	MINUS	Minskar värden eller konverterar inställningar i parameter menyer
	INRÄTTA	Öppnar/avsluter primära parametermenyer eller bekräftar inställningar när du trycker på den.
		Byt temperaturenhet (ÿ eller ÿ)
	LÄGE	Startar/Stoppar/Återställer nedräkning

8. PARAMETERINSTÄLLNING

1. HUR SLÅR MAN PÅ/AV OCH HUR MAN BÖRJAR?

Tryck på omkopplarknappen på sidan av digitalboxen för att starta maskinen.

Efter att ha ställt in temperaturen, tryck på "MODE"-knappen en gång för att räkna ned och tryck igen för att återställa.

2. HUR STÄLLER MAN IN TEMPERATUREN/TID?

Tryck en gång för att ställa in temperaturen, tryck två gånger för att ställa in tiden, tryck på tre gånger för att ändra temperaturenhet och tryck igen för att avsluta.

3. HUR MAN STÄLLER IN TEMPERATUREN/TIDEN FÖR ATT ÖKA ELLER MINSKA?

Ställ in tiden/temperaturökningen

— Ställ in tid/temperaturminskning

4. HUR ÄNDRAR MAN TEMPERATURENHETEN FRÅN F OCH C?

Tryck på "SET UP"-knappen 3 gånger, displayen visar CF, tryck på "+" eller "-" för att justera C (Celsius) eller F (Fahrenheit) enligt dina krav.

5. HUR GÖR MAN TEMPERATURKORRIGERING?

Tryck och håll ned i 5 sekunder för att gå in i temperaturkorrigeringsinställningen.

(Omfång +30° eller -30°, initialt värde är 0)

HUR VÄRMEPRESSAR MAN? (TILL EXEMPEL T-SHIRTUTSKRIFT)

1. Se till att kabeln är väl ansluten och att nätkontakten är väl ansluten till vägguttaget och tryck sedan på strömbrytaren för att slå på.
2. Vrid på tryckknappen för att få rätt tryck.
3. Ställ in temperaturen och den tid du vill ha.
4. Summern ljuder när temperaturen när den inställda temperaturen. Lägg sedan föremålet (t.ex. en T-shirt) på pressbädd, och låt transferpappret med bilder vända nedåt mot objektet (t.ex. en T-shirt) (PS: Det rekommenderas att sätta en vit tyg på överföringspapperet för att undvika onödiga märken när temperaturen är för hög.)
5. Tryck ner handtaget (under tiden stoppar ljudet), tryck sedan på "MODE"-knappen för att räkna ned och maskinen börjar överföra.
6. Summern ljuder igen när den schemalagda tiden är ute, lyft sedan upp handtag (under tiden slutar ljudet), är överföringsarbetet avslutat.

HUR DU KALIBRERAR DIN VÄRMEPRESSMASKIN

1. Vrid tryckknappen moturs några gånger för att sänka trycket på plattor.
2. Placera ett papper på botten av valsen.
3. Stäng rotationspressen med handtaget.
4. Dra i papperet.
5. Om papperet alls rör sig, vrid ratten medurs och försök igen.
6. Försök igen och upprepa tills papperet inte rör sig alls. Detta är ditt "Medium"-tryck. Från "Medium"-inställningen kommer högt tryck att vara medurs ett till två varv. Lågt tryck kommer att vara moturs ett till två varv. (Antalet varv beror på plaggets tjocklek.)

MONTERINGSMETOD FÖR GLIDHANDTAG

1. Använd högtemperaturtejp för att fästa mönstret på brickan, och täck den sedan med en silikonmatta av lämplig storlek (8 tum eller 10 tum).
2. När den inställda temperaturen har uppnåtts, sätt in brickan på pressbädden. (Silikonmattan mittemot botten, brickbotten mittemot värmeplattan). Det rekommenderas att ställa in nedräkningstiden cirka 15 min (900 sekunder).

Ps. Se "operationsexempel"

1. Ta bort värmeplattan och lägg den på plattan, behåll sidan utan kiseldioxidgelkudden vänd uppåt.

Rekommenderad parameter Inställd temperatur: 200 °C

Räknetid: 900 s

10. BYT BAKKLÄPSMATTA

1

1. Temperaturen är utom kontroll: inställd temperatur 180 °C (356 °F), men den faktiska

temperaturen är över 200 ^y (392 ° F).

Vänta ett tag och kolla. Om temperaturen håller ett fel över 20ÿ, kontakta

oss så byter vi en ny digital styrenhet åt dig.

1. Temperaturen sjunker när maskinen börjar överföra.

Det är normalt om maskinen sjunker inom 10C, eftersom det utskrivna föremålet är avsevärt kall. En del av värmen överförs framför allt från maskinen till det tryckta föremålet vid överföring av mönster på muggar och tallrikar.

1. Tryckt effekt: utskriftsfärg är en blek eller blek bild.

Trycket är inte tillräckligt högt, temperaturen är för låg eller presstiden är det för kort. Justera trycket/temperaturen eller öka uppvärmningstiden.

1. Tryckt effekt: utskriftsfärgen är för mörk, djup eller suddig

Orsak 1: Temperaturen är för hög/eller presstiden är för lång. Behaga justera temperaturen eller minska uppvärmningstiden.

Orsak 2: Presstiden är för kort/använder överföringspapper av dålig kvalitet. Behaga öka uppvärmningstiden eller använd transferpapper av hög kvalitet.

1. Skärmen slås inte på eller skärmen fungerar men temperaturen är det värms inte upp.

Snälla skicka oss dina problem. Vår personal kommer att ge instruktioner enligt din specifika problem med tålamod. Vi skickar om de relaterade reservdelarna för att hjälpa dig lösa problemen snarast.

Ps. Mönstermaterial använder alltid värmeöverföringspapper och DTF-film

Kontrollera den föreslagna borttagningstiden för DTF-filmen för att undvika borttagningstiden är felaktig orsak fel.

Handledningsvideo

Handledning för utbyte av temperatensor
