Produkttyp	Heißpresse
Modell	SJY-H15151P
Größe der Heizplatte	15 x 15 Zoll (38 x 38 cm)
Temperaturbereich	0-250 °C (32-480 °F)
Zeitbereich	0-999 Sekunden
Spannung	120 V ~ 60 Hz
Leistung	1400 W
Enthaltenes Zubehör	Plattenpresse 8 und 10 Zoll, Bogenpresse, gebogene Basis, Tassenrahmen, Tassenpresse 6, 12, 17, 30 oz
Digitalanzeige	Ja, mit Temperatur- und Zeiteinstellung
Einstellbarer Druck	Ja, über Drehknopf
Hauptfunktionen	Thermotransfer auf T-Shirts, Tassen, Teller und andere Untergründe
Sicherheit	Erdung, thermischer Überlastschutz, Überspannungsschutz
Wartung und Reinigung	Mit einem feuchten Tuch reinigen, eindringende Flüssigkeiten vermeiden
Ersatzteile und Reparatur	Temperatursensor, digitaler Controller, Heizelemente erhältlich
Konformität	EU-Richtlinie 2012/19/EG, FCC Teil 15

Häufig gestellte Fragen - SJY-H15151P Vevor

Wie stelle ich Temperatur und Presszeit ein?

Drücken Sie einmal die Taste SET UP, um die Temperatur einzustellen, ein zweites Mal für die Zeit, ein drittes Mal, um die Temperatureinheit zu ändern. Verwenden Sie die Tasten + und -, um die Werte anzupassen.

Wie kalibriere ich den Druck der Presse?

Drehen Sie den Druckknopf gegen den Uhrzeigersinn, um den Druck zu verringern, legen Sie ein Blatt Papier unter die Platte, schließen Sie die Presse und ziehen Sie am Papier. Wenn es sich bewegt, drehen Sie den Knopf im Uhrzeigersinn, bis es stillsteht. Diese Einstellung entspricht dem mittleren Druck.

Kann diese Presse für Tassen verwendet werden?

Ja, das Modell SJY-H15151P wird mit mehreren Zubehörteilen geliefert, darunter ein Tassenrahmen und Tassenpressen in verschiedenen Größen. Befolgen Sie die Anweisungen, um diese Zubehörteile zusammenzubauen und zu verwenden.

Was tun, wenn die Temperatur nicht heizt oder der Bildschirm dunkel bleibt?

Überprüfen Sie zuerst, ob das Gerät eingesteckt und der Schalter eingeschaltet ist. Wenn der Bildschirm dunkel ist, liegt das Problem möglicherweise am digitalen Controller. Kontaktieren Sie den technischen Support von Vevor, um ein Ersatzteil zu erhalten.

Wie ändere ich die Temperatureinheit von Fahrenheit auf Celsius?

Drücken Sie dreimal die Taste SET UP, bis der Bildschirm 'CF' anzeigt. Verwenden Sie + oder -, um C (Celsius) oder F (Fahrenheit) auszuwählen.

Welche Einstellungen werden für T-Shirts empfohlen?

Stellen Sie für ein Baumwoll-T-Shirt die Temperatur auf 180 °C und die Zeit auf 30 Sekunden. Passen Sie je nach Stoffdicke und Transfertyp an.

Wie reinige ich die Heißpresse?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie die Heizplatte mit einem feuchten, nicht scheuernden Tuch. Verwenden Sie keine aggressiven Chemikalien. Vermeiden Sie, dass Wasser in elektrische Teile eindringt.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Berühren Sie die Heizplatte während des Betriebs nicht. Verwenden Sie Schutzausrüstung. Stellen Sie das Gerät nicht in die Nähe von Wasser oder in feuchte Umgebungen. Stellen Sie sicher, dass das Gerät geerdet ist. Verwenden Sie es nicht, wenn das Kabel beschädigt ist.

Wo finde ich Ersatzteile?

Besuchen Sie die Website www.vevor.com/support, um Ersatzteile wie Temperatursensor, digitalen Controller oder Backmatten zu erhalten. Der technische Support kann Ihnen ebenfalls helfen.

Was tun, wenn der Druck blass oder verblasst ist?

Dies kann auf unzureichenden Druck, zu niedrige Temperatur oder zu kurze Presszeit zurückzuführen sein. Erhöhen Sie Druck, Temperatur oder Zeit. Überprüfen Sie auch die Qualität des Transferpapiers.

BEDIENUNGSANLEITUNG SJY-H15151P Vevor

1. Installationssteg

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

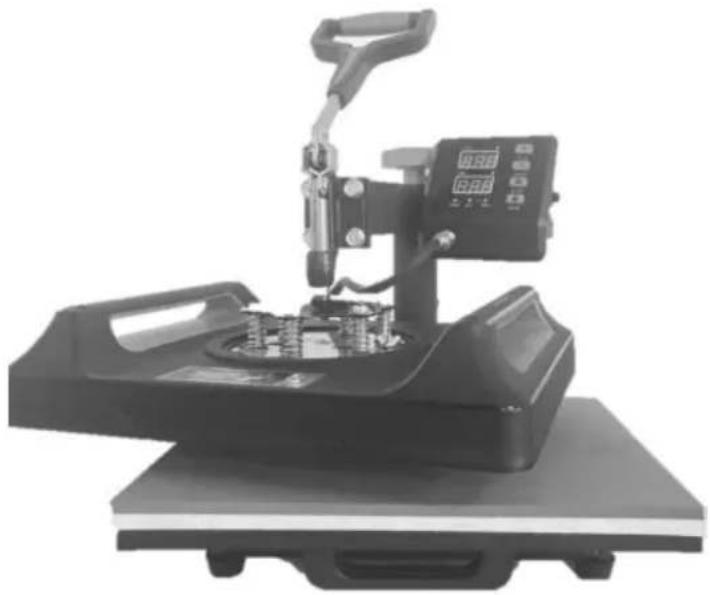

Wärmepressmaschine

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wärmepressmaschine

MODELL: SJY-H15151P/JY-H12151P

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführten Empfehlungen.
	KORREKTE ENTSORGUNG: Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/ 19/EG. Das Symbol einer durchgestrichenen Mülltonne durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die als Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden. elektronische Geräte.

WARNUNG

1. Warnungen müssen sorgfältig befolgt werden, um Körperverletzungen und unsachgemäßen Gebrauch zu vermeiden kann zu Stromschlag, Brand, Verletzungen und anderen Schäden führen.

1) Beim Bewegen der Maschine stets den Stecker ziehen. 2) Beim Installieren von Zubehör immer den Stecker ziehen. 3) Auf eine flache und stabile Plattform stellen und unter Belüftung betreiben Bedingungen. 4) Tragen Sie beim Betrieb der Maschine spezielle Schutzausrüstung. 5) Verwenden Sie diese Maschine nicht in Gefahrenbereichen. 6) Nicht verwenden, wenn die Maschine nicht ordnungsgemäß funktioniert. 7) Zerlegen und reparieren Sie diese Maschine nicht. 8) Verwenden Sie keine ungeeignete Steckdose. 9) Berühren Sie die Heizplatte nicht, wenn die Maschine heizt 10) Nicht in feuchter Umgebung oder bei Kontakt mit Wasser verwenden.

Flüssigkeit in die Maschine eindringen, um Feuer oder Stromschlag durch Kurzschluss zu verhindern.

11) Verwenden Sie kein Netzteil, das die angegebene Spannung nicht erfüllt.

Eine Stromversorgung, die nicht die angegebene Spannung aufweist, kann zu Bränden oder Stromschlag führen.

12) Stellen Sie sicher, dass die Maschine geerdet ist, um Verletzungen vorzubeugen. 13) Berühren Sie die rotierende Stange oder das Lagerteil nicht mit den Fingern, während die Maschine in Betrieb ist. 14) Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte den Netzstecker.

ziehen Sie das Netzkabel aus der Steckdose.

15) Benutzen Sie die Maschine nicht bei Gewitter oder Blitzeinschlag, um Schäden an der Maschine zu vermeiden. 16) Stellen Sie die Maschine flach auf einen feuerfesten Tisch und halten Sie sie von brennbaren und explosiven Gegenständen fern. 17) Stellen Sie die Nutzung der Maschine bitte ein, wenn sie raucht, einen eigenartigen Geruch abgibt, laut wird oder andere ungewöhnliche Zustände aufweist. 18) Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden.

und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt werden oder Anweisungen zur Benutzung des Geräts erhalten haben.

Gerät sicher benutzen und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

19) Typ X-Anschluss: Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine spezielle Baugruppe ersetzt werden, die beim Hersteller oder dessen Kundendienst erhältlich ist. 20) Um eine Gefährdung durch unbeabsichtigtes Rücksetzen des Thermoschutzes zu vermeiden, darf dieses Gerät nicht über eine externe Schaltanlage versorgt werden.

Gerät, wie z. B. eine Zeitschaltuhr, oder an einen Stromkreis angeschlossen, der regelmäßig vom Energieversorger ein- und ausgeschaltet wird.

Bitte schalten Sie den Strom aus, wenn Sie den Stecker einstecken oder abziehen.

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Konformität verantwortlich ist, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen.

Konformitätsverantwortung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden Bedingungen:

die folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von

der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Produkts erlöschen lassen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind so ausgelegt, einen angemessenen Schutz gegen schädliche Störungen in einer Wohninstallation zu bieten.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann dies zu

Störungen des Funkverkehrs führen. Es gibt jedoch keine Garantie dafür, dass

Störungen bei einer bestimmten Installation nicht auftreten. Wenn dieses Produkt dennoch Störungen verursacht, die den Radio- oder Fernsehempfang stören, was durch

Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, das Problem zu beheben.

Störungen durch eine oder mehrere der folgenden Maßnahmen.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Inhalt

1. SPEZIFIKATION....6
2. DARSTELLUNG DES MASCHINENAUFBAUES....7
3. TEILELISTE....8
4. PACKLISTE FÜR DIE TASSENBACKMASCHINE....9
5. INSTALLATIONSSCHRITTE FÜR DIE CUP-BACKMASCHINE......10
6. BETRIEB....12
7. BEDIENFELD....13
8. PARAMETEREINSTELLUNG....14
9. Backblechmatte ersetzen....16
10. Backdeckelmatte ersetzen....17
11. Backuntersetzer ersetzen....19
12. EMPFOHLENE PARAMETER....21
13. FEHLERSUCHE....22
14. SPEZIFIKATION

Modell	SJY-H15151P		SJY-H12151P
Wärmegröße	15x15 Zoll		12x15 Zoll
TemperaturReichweite	32–480 °F (0–250 °C)		32–480 °F (0–250 °C)
Produkt
Zeitraum	0-999 Sekunden		0-999 Sekunden
Stromspannung	120 V~ 60 Hz	220-240 V~ 50 Hz	120 V~ 60 Hz	220-240 V~ 50 Hz
Leistung	1400 W	1350 W	950 W	900 W

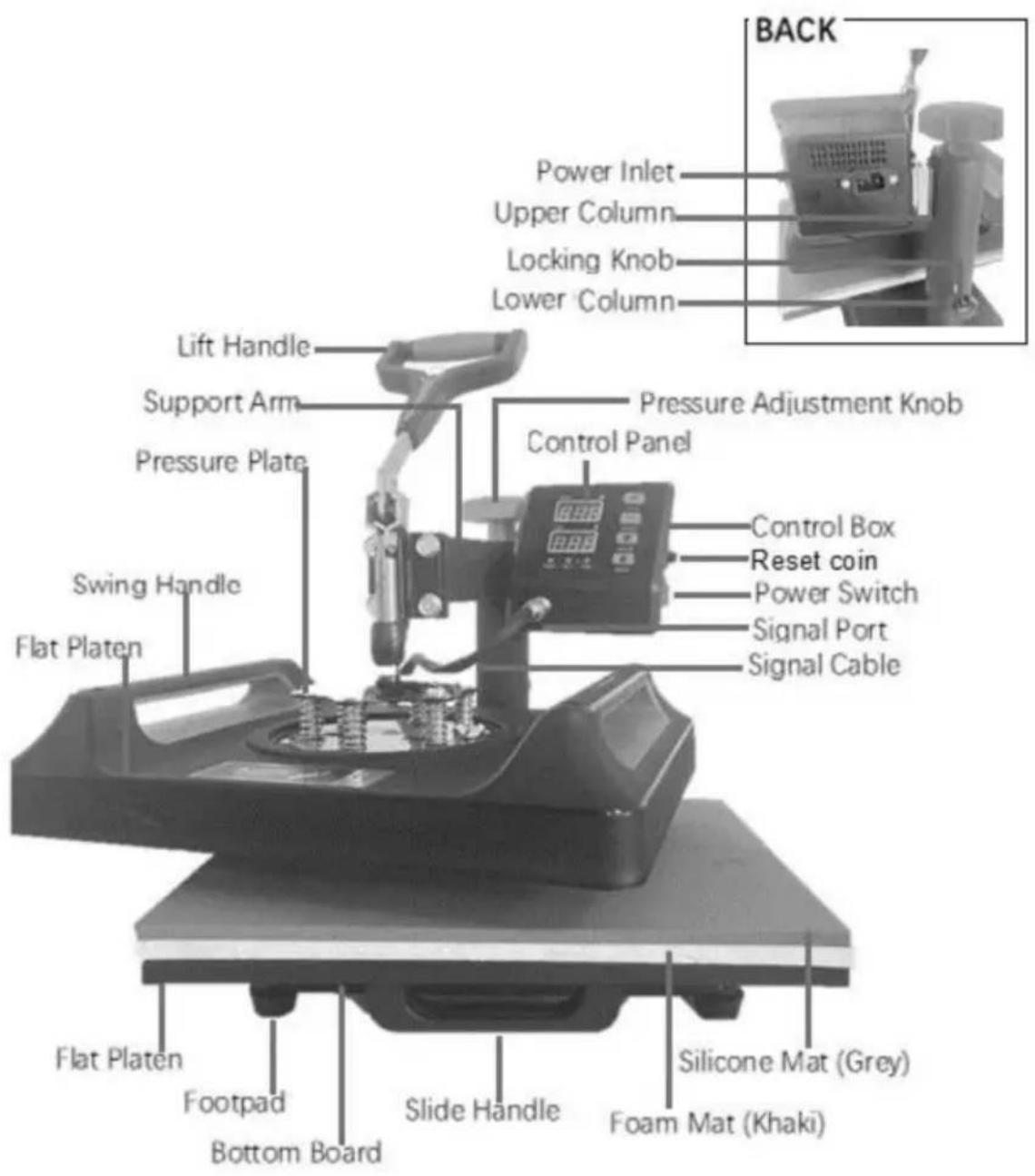

2. PRÄSENTATION DER MASCHINENSTRUKTUR

	Teil A	Teil B	Teil C	Teil D	Teil E	Teil F	Teil H	Teil I	Teil J
5in1	y	y		y		y			y
8in1	y	y		y		y		y	y		y

A: 8-Zoll-PlattenpresseAnhang	B: 10-Zoll-PlattenpresseAnhang	C: Gewölbte Pressplatte
D: Gebogene Basis	E: Tassenpressenrahmen	F: 6oz TassenpresseAnhang
Anhang	I: 12oz TassenpresseAnhang	J: 17oz TassenpresseH: 30oz TassenpresseAnhang

1. PACKLISTE FÜR DIE CUP-BACKMASCHINE

NEIN.	Bild	Komponente	Menge
ÿ		5*6mm runde kopf schrauben	18
ÿ		Rundrohr	3
ÿ		Seitenteil	2
ÿ		Vier-Loch-Billard	1
ÿ		gerader Griff	1
ÿ		Heizelemente für Tassen	1
ÿ		8*12mm Yuan maschine Schrauben	4
ÿ		Einstellknopf	1
ÿ		Flugzeugstreifen	1

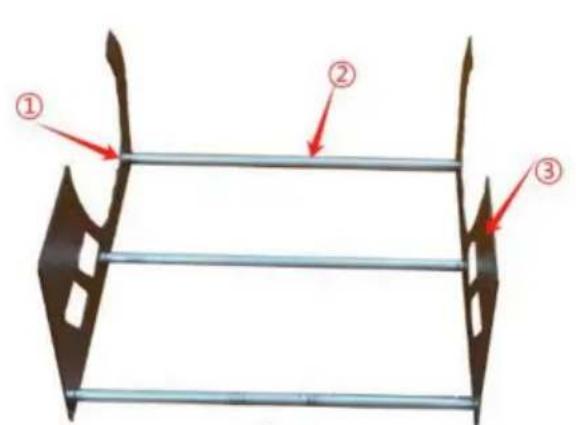

1. INSTALLATIONSSCHRITTE FÜR DIE TASSENHEIZPRESSE
2. Installationsschritte

Installation vollständig

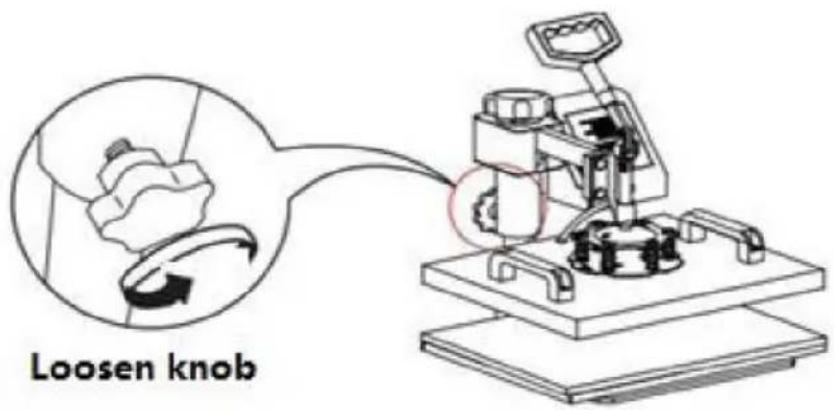

6. BETRIEB

1

2

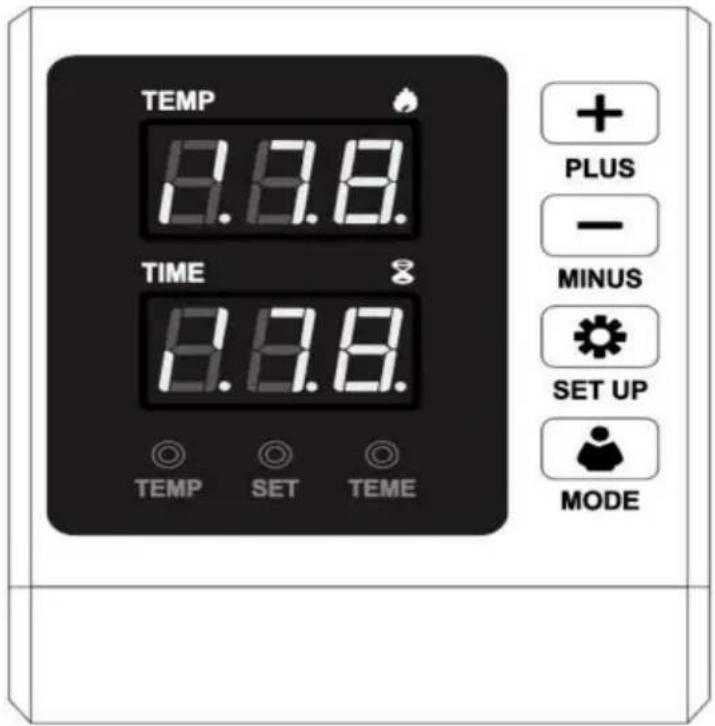

Anzeige Zeigt Bereiche	Obreperaturwerte oder Parameternamen an.
	Untere	Zeigt Timerwerte oder Parametereinstellungen an.
Indikator Beleuchtung	Temperatur	Zeigt an, dass die Heizung in Betrieb ist.
	Satz	Zeigt an, dass die Einstellung aktiv ist.
	Zeit	Zeigt an, dass die Countdown-Zeit läuft.
Funktion Schaltflächen	ÿPLUS	Erhöht Werte oder konvertiert Einstellungen im Parameter Menüs.
	MINUS	Verringert Werte oder konvertiert Einstellungen im Parameter Menüs
	AUFSTELLEN	Aufrufen/Verlassen der primären Parametermenüs oder Bestätigen Einstellungen, wenn gedrückt.
		Temperatureinheit ändern (ÿ oder ÿ)
	MODUS	Startet/Stoppt/Setzt den Countdown zurück

8. PARAMETEREINSTELLUNG

1. WIE SCHALTEN WIR ES EIN/AUS UND WIE STARTEN WIR ES?

Drücken Sie den Schalter an der Seite der Digitalbox, um die Maschine zu starten.

Nach dem Einstellen der Temperatur drücken Sie einmal die Taste „MODE“, um den Countdown zu starten, und drücken zum Zurücksetzen erneut.

2. WIE STELLT MAN DIE TEMPERATUR/ZEIT EIN?

Drücken Sie einmal, um die Temperatur einzustellen, drücken Sie zweimal, um die Uhrzeit einzustellen,

drücken Sie dreimal, um die Temperatureinheit zu ändern, und drücken Sie erneut, um zu beenden.

3. So stellen Sie die Temperatur/Zeit ein: Drücken Sie „+“ oder „-“, um die Temperatur zu erhöhen oder zu verringern.

„+“: Stellen Sie die Zeit-/Temperaturerhöhung ein

„-“: Stellen Sie die Zeit-/Temperaturabsenkung ein

4. WIE ÄNDERT MAN DIE TEMPERATUREINHEIT VON F AUF C?

Drücken Sie die Taste „SET UP“ dreimal. Auf dem Display wird „CF“ angezeigt. Drücken Sie „+“ oder „-“, um C (Celsius) oder F (Fahrenheit) nach Bedarf anzupassen.

5. WIE FÜHRT MAN EINE TEMPERATURKORREKTUR DURCH?

Halten Sie die Taste 5 Sekunden lang gedrückt, um die Einstellung für die Temperaturkorrektur aufzurufen.

(Bereich +30 °C oder -30 °C, Anfangswert ist 0)

WIE FUNKTIONIERT DAS HEISSPRESSEN? (ZUM BEISPIEL: T-SHIRT-DRUCK)

1. Stellen Sie sicher, dass das Kabel richtig angeschlossen ist und der Netzstecker richtig in die Wandsteckdose gesteckt ist, und drücken Sie dann den Netzschalter, um das Gerät einzuschalten.
2. Drehen Sie den Druckknopf, um den erforderlichen Druck einzustellen.
3. Stellen Sie die gewünschte Temperatur und Zeit ein.
4. Der Summer ertönt, wenn die Temperatur die eingestellte Temperatur erreicht.

Legen Sie dann das Objekt (z. B. ein T-Shirt) auf die Druckplatte und lassen Sie das Transferpapier mit dem Bild nach unten auf dem Objekt (z. B. ein T-Shirt) liegen. (Hinweis: Es wird empfohlen, ein weißes Tuch auf das Transferpapier zu legen, um unnötige Flecken zu vermeiden, wenn die Temperatur zu hoch ist.)

1. Drücken Sie den Griff nach unten (währenddessen stoppt der Ton), drücken Sie dann die Taste „MODE“, um den Countdown zu starten, und die Maschine beginnt mit der Übertragung.
2. Der Summer ertönt erneut, wenn die geplante Zeit abgelaufen ist. Heben Sie dann den Griff (währenddessen stoppt der Ton), und der Übertragungsvorgang ist abgeschlossen.

SO KALIBRIEREN SIE IHRE WÄRMEPRESSE

1. Drehen Sie den Druckknopf ein paar Mal gegen den Uhrzeigersinn, um den Druck auf die Walzen zu verringern.
2. Legen Sie ein Blatt Papier auf die Unterseite der Walze.
3. Schließen Sie die Drehpresse mit dem Griff.
4. Ziehen Sie am Papier.
5. Wenn sich das Papier überhaupt bewegt, drehen Sie den Knopf im Uhrzeigersinn und versuchen Sie es erneut.
6. Versuchen Sie es erneut und wiederholen Sie den Vorgang, bis sich das Papier überhaupt nicht mehr bewegt. Dies ist Ihr „mittlerer“ Druck. Von der Einstellung „Mittel“ aus wird der hohe Druck ein bis zwei Umdrehungen im Uhrzeigersinn erhöht. Niedriger Druck wird ein bis zwei Umdrehungen gegen den Uhrzeigersinn sein. (Die Anzahl der Umdrehungen hängt von der Dicke des Kleidungsstücks ab.)

MONTAGEVERFAHREN FÜR DEN SCHIEBEGRIFF

9. Backblechmatte ersetzen

1. Befestigen Sie das Muster mit hitzebeständigem Klebeband auf dem Tablett und bedecken Sie es dann mit einer Silikonmatte in geeigneter Größe (8 Zoll oder 10 Zoll).
2. Wenn die eingestellte Temperatur erreicht ist, stellen Sie das Tablett auf das Pressbett. (Silikonmatte nach unten, Wannenboden zur Heizung hin.) Es wird empfohlen, den Countdown auf ca. 15 Minuten (900 Sekunden) einzustellen.

P.S. Siehe 'Bedienungsbeispiel'.

1. Entfernen Sie die Heizplatte und legen Sie sie auf den Teller, wobei die Seite ohne Silikongel nach oben zeigt.

Eingestellte Temperatur: 200 °C

Zählzeit: 900 s

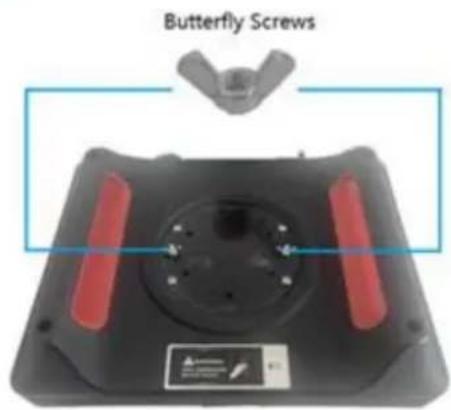

10. Backkappe ersetzen

1

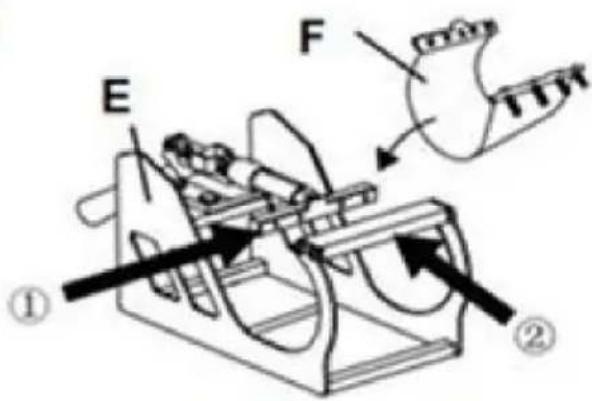

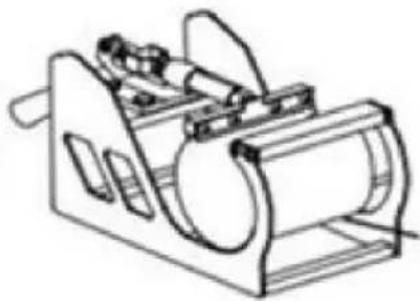

11. Backuntersetzer ersetzen

1

1. Die Temperatur ist außer Kontrolle: eingestellte Temperatur 180 °C (356 °F), aber die tatsächliche

Temperatur liegt über 200 °C (392 °F).

Warten Sie eine Weile und überprüfen Sie. Wenn die Temperatur einen Fehler über 20 °C aufweist, wenden Sie sich an uns und wir tauschen den Digitalregler für Sie aus.

1. Die Temperatur sinkt, wenn die Maschine mit der Übertragung beginnt.

Es ist normal, wenn die Temperatur des Geräts unter 10 °C fällt, da das gedruckte Objekt erheblich kalt ist. Ein Teil der Wärme wird von der Maschine auf das bedruckte Objekt übertragen, insbesondere beim Übertragen von Mustern auf Tassen und Teller.

1. Druckeffekt: Die Druckfarbe ist ein blasses oder verblasstes Bild.

Der Druck ist nicht hoch genug, die Temperatur ist zu niedrig oder die Presszeit ist zu kurz. Bitte passen Sie Druck/Temperatur an oder erhöhen Sie die Heizzeit.

1. Druckeffekt: Die Druckfarbe ist zu dunkel, tief oder verschwommen

Grund 1: Die Temperatur ist zu hoch oder die Presszeit zu lang. Bitte passen Sie die Temperatur an oder verkürzen Sie die Aufheizzeit.

Grund 2: Die Presszeit ist zu kurz oder die Verwendung von Transferpapier schlechter Qualität. Bitte erhöhen Sie die Aufheizzeit oder verwenden Sie hochwertiges Transferpapier.

1. Der Bildschirm lässt sich nicht einschalten oder der Bildschirm funktioniert, aber die Temperatur heizt nicht.

Bitte senden Sie uns Ihre Probleme. Unsere Mitarbeiter geben Anweisungen entsprechend Ihrer spezifischen Probleme mit Geduld. Wir werden Ihnen die entsprechenden Ersatzteile erneut zusenden, um zu helfen, die Probleme so schnell wie möglich zu lösen.

Ps. Mustermaterial verwendet immer Wärmeübertragungspapier und DTF-Folie

Bitte überprüfen Sie die empfohlene Entfernungszeit des DTF-Films, um zu vermeiden, dass die Entfernungszeit falsch ist und zum Fehler führt.
