Tipo di prodotto	Pressa a caldo
Modello	SJY-H15151P
Dimensioni della piastra riscaldante	15 x 15 pollici (38 x 38 cm)
Intervallo di temperatura	0-250 °C (32-480 °F)
Intervallo di tempo	0-999 secondi
Tensione	120 V ~ 60 Hz
Potenza	1400 W
Accessori inclusi	Pressa per piatti 8 e 10 pollici, pressa arcuata, base curva, telaio per mug, pressa per tazze 6, 12, 17, 30 oz
Display digitale	Sì, con regolazione di temperatura e tempo
Pressione regolabile	Sì, tramite manopola rotante
Funzioni principali	Trasferimento termico su magliette, tazze, piatti e altri supporti
Sicurezza	Messa a terra, interruttore termico, protezione da sovraccarico
Manutenzione e pulizia	Pulire con un panno umido, evitare liquidi penetranti
Ricambi e riparabilità	Sensore di temperatura, controllore digitale, elementi riscaldanti disponibili
Conformità	Direttiva europea 2012/19/CE, FCC Parte 15

Domande frequenti - SJY-H15151P Vevor

Come regolare temperatura e tempo di pressatura?

Premere una volta il pulsante SET UP per regolare la temperatura, una seconda per il tempo, una terza per cambiare l'unità di temperatura. Utilizzare i pulsanti + e - per regolare i valori.

Come calibrare la pressione della pressa?

Ruota la manopola di pressione in senso antiorario per ridurre la pressione, metti un foglio di carta sotto la piastra, chiudi la pressa e tira la carta. Se si muove, ruota la manopola in senso orario finché non rimane immobile. Questa regolazione corrisponde alla pressione media.

Si può usare questa pressa per le tazze?

Sì, il modello SJY-H15151P viene fornito con diversi accessori, tra cui un telaio per mug e presse per tazze di varie dimensioni. Segui le istruzioni per assemblare e utilizzare questi accessori.

Cosa fare se la temperatura non si riscalda o lo schermo rimane spento?

Controllare prima che la macchina sia collegata e che l'interruttore sia acceso. Se lo schermo è spento, il problema potrebbe essere del controllore digitale. Contatta il supporto tecnico Vevor per ottenere un ricambio.

Come cambiare l'unità di temperatura da Fahrenheit a Celsius?

Premere tre volte il pulsante SET UP finché lo schermo mostra 'CF'. Usare + o - per selezionare C (Celsius) o F (Fahrenheit).

Quali sono le impostazioni consigliate per le magliette?

Per una maglietta di cotone, impostare la temperatura a 180 °C e il tempo a 30 secondi. Regolare in base allo spessore del tessuto e al tipo di trasferimento.

Come pulire la pressa a caldo?

Scollegare la macchina e lasciarla raffreddare. Pulire la piastra riscaldante con un panno umido non abrasivo. Non utilizzare prodotti chimici aggressivi. Evitare che l'acqua penetri nelle parti elettriche.

Quali sono le precauzioni di sicurezza importanti?

Non toccare la piastra riscaldante durante l'uso. Utilizzare dispositivi di protezione. Non posizionare la macchina vicino all'acqua o in ambiente umido. Assicurarsi che la macchina sia messa a terra. Non utilizzarla se il cavo è danneggiato.

Dove posso trovare i pezzi di ricambio?

Visita il sito www.vevor.com/support per ottenere pezzi di ricambio come il sensore di temperatura, il controllore digitale o i tappetini da forno. Il supporto tecnico può anche aiutarti.

Cosa fare se la stampa è pallida o scolorita?

Ciò può essere dovuto a una pressione insufficiente, una temperatura troppo bassa o un tempo di pressatura troppo breve. Aumentare la pressione, la temperatura o il tempo. Controllare anche la qualità della carta transfer.

MANUALE UTENTE SJY-H15151P Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER PRESSA A CALDO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

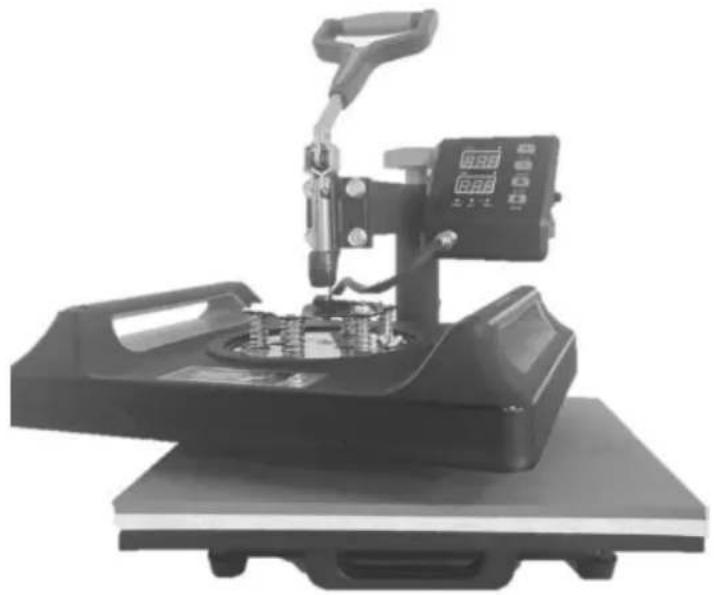

MACCHINA PER PRESSA A CALDO

MODELLO: SJY-H15151P/JY-H12151P

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Simbolo	Simbolo Descrizione
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può portare a un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire sempre le raccomandazioni indicate di seguito.
	SMALTIMENTO CORRETTO: Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede un rifiuto separato raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tali rifiuti non possono essere smaltiti insieme ai normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi elettronici.

AVVERTIMENTO

1. Le avvertenze devono essere seguite attentamente per evitare lesioni personali e un uso improprio potrebbe causare scosse elettriche, incendi, lesioni personali e altri danni.

1) Tenere la macchina scollegata dalla presa elettrica quando la si sposta.

2) Tenere la spina scollegata durante l'installazione degli accessori.

3) Posizionare su una piattaforma piana e stabile e operare in condizioni di ventilazione.

4) Indossare speciali dispositivi di protezione durante l'uso della macchina.

5) Non utilizzare questa macchina in luoghi pericolosi.

6) Non utilizzare la macchina se non funziona correttamente.

7) Non smontare e riparare questa macchina.

8) Non utilizzare una presa CA non adatta.

9) Non toccare la piastra riscaldante quando la macchina è in fase di riscaldamento.

10) Non utilizzare in ambienti umidi o a contatto con l'acqua. Non infiltrare liquido nella macchina per prevenire incendi o scosse elettriche causate da cortocircuito.

11) Non utilizzare un alimentatore che non soddisfi la tensione nominale.

Un alimentatore che non soddisfa la tensione specificata può causare incendi o scosse elettriche.

12) Assicurarsi che la macchina sia collegata a terra per non causare danni alla persona. 13) Non toccare la barra rotante o la parte del cuscinetto con le dita durante l'uso per evitare infortuni. 14) Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione dalla presa. 15) Non utilizzare la macchina durante temporali o fulmini per evitare danni alla macchina. 16) Posizionare la macchina in modo uniforme sul tavolo ignifugo e mantenerla lontana da oggetti infiammabili ed esplosivi. 17) Interrompere l'utilizzo se la macchina emette fumo, odori particolari, diventa rumorosa, o si trova in altre condizioni anomale. 18) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza

se hanno ricevuto supervisione o istruzioni riguardanti l'uso

dell'apparecchio in modo sicuro e comprendere i pericoli connessi. I bambini

non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

19) Attacco tipo X: se il cavo di alimentazione è danneggiato, deve essere sostituito mediante un cavo o un assemblaggio speciale disponibile presso il produttore o il suo agente di servizio. 20) Per evitare pericoli dovuti al ripristino involontario del dispositivo termico interruttore, questo apparecchio non deve essere alimentato tramite un interruttore esterno dispositivo, come un timer, o collegato a un circuito che viene regolarmente acceso e spento dall'azienda di servizi.

Si prega di spegnere l'alimentazione quando si collega o si scollega il connettore.

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe Dispositivo digitale B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Contenuto

1. SPECIFICHE....6
2. PRESENTAZIONE DELLA STRUTTURA DELLA MACCHINA....7
3. ELENCO DELLE PARTI....8
4. ELENCO DEGLI OGGETTI CHE CONTIENE LA MACCHINA PER LA COTTURA DELLE TAZZE....9
5. FASI DI INSTALLAZIONE PER LA MACCHINA PER LA COTTURA DI TAZZE......10
6. FUNZIONAMENTO....12
7. PANNELLO DI CONTROLLO....13
8. IMPOSTAZIONE DEI PARAMETRI....14
9. SOSTITUIRE IL TAPPETINO DELLA TEGLIA DA COTTURA....16
10. SOSTITUIRE IL TAPPETINO PER COTTURA....17
11. SOSTITUIRE IL SOTTOBICCHIERE DA FORNO....19
12. PARAMETRO CONSIGLIATO....21
13. RISOLUZIONE DEI PROBLEMI....22
14. SPECIFICHE

Modello	Modello SJY-H15151P		Modello SJY-H12151P
Dimensione del calore	15x15 pollici		12x15 pollici
Temperatura Allineare	32-480°F (0-250 y )		32-480°F (0-250 y )
Prodotto
Intervallo di tempo	0-999 secondi		0-999 secondi
Voltaggio	Tensione di alimentazione: 120 V~60 Hz Tensione di alimentazione: 220-240 V~50 Hz Tensione di alimentazione: 120 V~60 Hz Tensione di alimentazione: 220-240 V~50 Hz
Energia 1400W		1350W	950W 900W

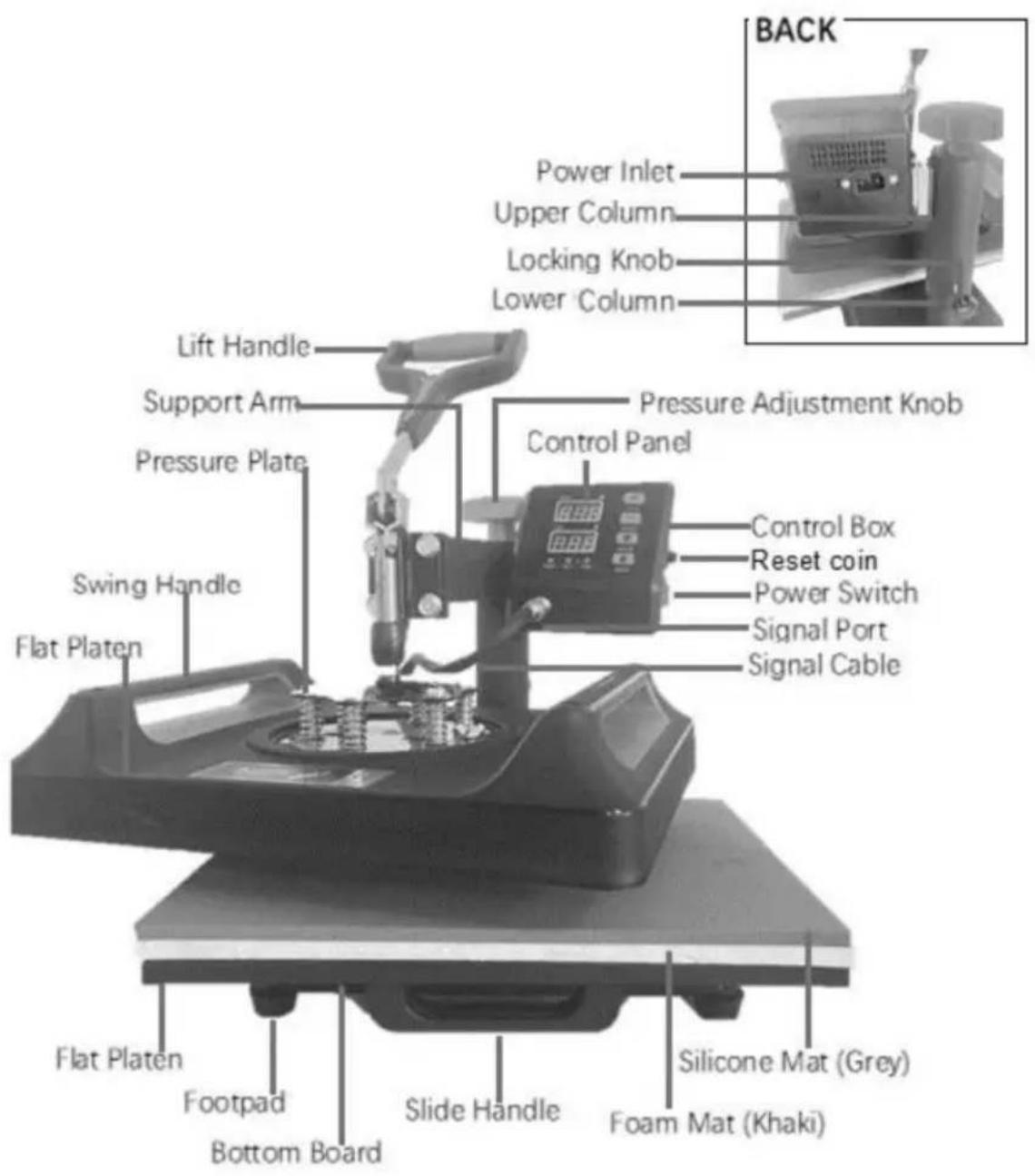

2. PRESENTAZIONE DELLA STRUTTURA DELLA MACCHINA

A: Pressa per piastre da 8 pollici Allegato	B: Pressa per piastre da 10 pollici Allegato	C: Piastra di stampa arcuata
D: Base curva	E: Telaio per pressa per tazze	F: Pressa per tazze da 6 once Allegato
H: Pressa per tazze da 30 once J: Pressa per pressa per tazze 12 once Allegato	Allegato	Allegato

1. ELENCO DEGLI OGGETTI CHE COMPRENDONO LA MACCHINA PER LA COTTURA DI TAZZE

NO.	Immagine	Componente	Quantità
ÿ		Viti a testa tonda 5*6mm	18
ÿ		Tubo tondo	3
ÿ		pannello laterale	2
ÿ		biliardo a quattro buche	1
ÿ		manico dritto	1
ÿ		Elementi riscaldanti per tazze	1
ÿ		Macchina Yuan da 8*12mmviti	4
ÿ		Manopola di regolazione	1
ÿ		striscia piana	1

5. FASI DI INSTALLAZIONE DELLA PRESSA TERMICA PER TAZZE

1. Fasi di installazione

Installazione completata

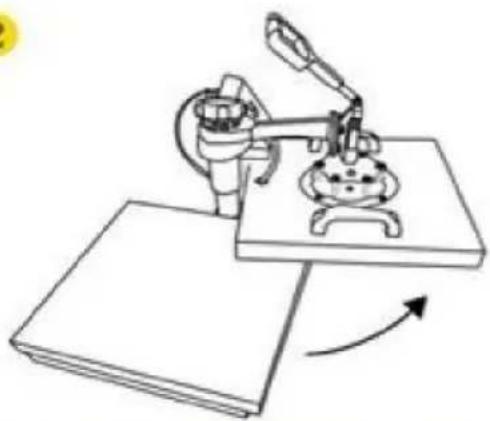

6. FUNZIONAMENTO

1

2

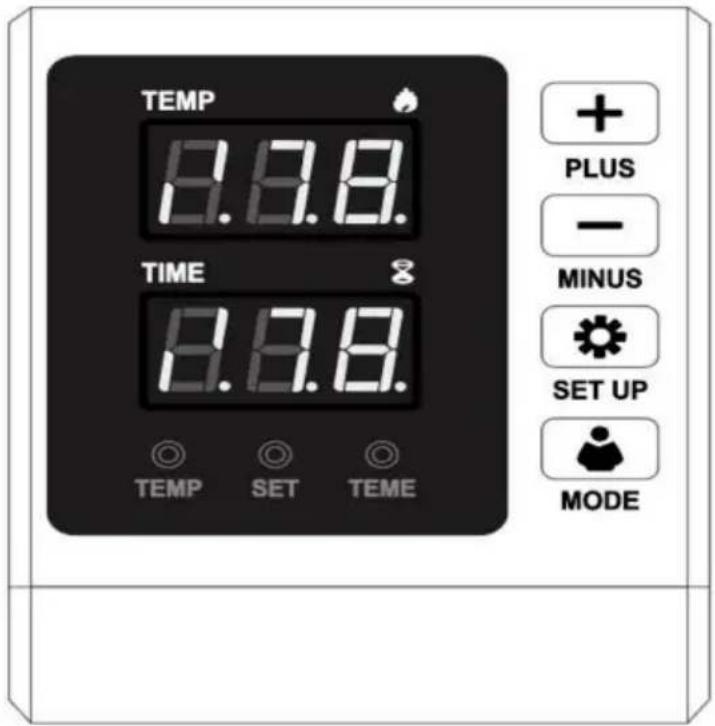

Display Area	Superiore	della temperatura o i nomi dei parametri.
	Inferiore	Visualizza i valori del timer o le impostazioni dei parametri.
Indicatore Luci	Temporaneo	Indica che il riscaldamento è in funzione.
	Impostato	Indica che l'impostazione è in funzione.
	Tempo	Indica che il conto alla rovescia è in corso.
Funzione Pulsanti	ÿPIÙ	Aumenta i valori o converte le impostazioni nel parametro menù.
	MENO	Diminuisce i valori o converte le impostazioni nel parametro menù
	IMPOSTARE	Entra/esce dai menu dei parametri primari o conferma impostazioni quando vengono premuti.
		Cambia unità di temperatura (ÿ o ÿ)
	MODALITÀ	Avvia/Arresta/Resetta il conto alla rovescia

8. IMPOSTAZIONE DEI PARAMETRI

1. COME ACCENDERE/SPEGNERE E COME AVVIARE?

Premere il pulsante dell'interruttore sul lato del box digitale per avviare la macchina.

Dopo aver impostato la temperatura, premere una volta il pulsante "MODE" per il conto alla rovescia e premere di nuovo per reimpostare.

2. COME IMPOSTARE TEMPERATURA/ORA?

Premere una volta per impostare la temperatura, premere due volte per impostare l'ora, premere tre volte per cambiare l'unità di temperatura e premere nuovamente per uscire.

3. COME IMPOSTARE LA TEMPERATURA/IL TEMPO PER AUMENTARE O DIMINUIRE?

3. COME IMPOSTARE LA TEMPERATURA/IL TEMPO PER AUMENTARLA O DIMINUIRLA?

Imposta l'aumento di tempo/temperatura

Imposta la diminuzione del tempo/temperatura

4. COME CAMBIARE L'UNITÀ DI TEMPERATURA DA F A C?

Premere il pulsante "SET UP" 3 volte, il display mostrerà CF, premere "+" o "-" per regolare C (Celsius) o F (Fahrenheit) in base alle proprie esigenze.

5. COME ESEGUIRE LA CORREZIONE DELLA TEMPERATURA?

Tenere premuto per 5 secondi per accedere all'impostazione di correzione della temperatura.

(Intervallo +30 o -30°, il valore iniziale è 0)

COME ESEGUIRE LA PRESSATURA A CALDO? (AD ESEMPIO, STAMPA SU MAGLIETTE)

1. Assicurarsi che il filo sia ben collegato e che la spina di alimentazione sia ben collegata alla presa a muro, quindi premere l'interruttore di alimentazione per accendere.
2. Ruotare la manopola della pressione per ottenere la pressione desiderata.
3. Imposta la temperatura e il tempo desiderati.
4. Il cicalino suonerà quando la temperatura raggiungerà quella impostata. Quindi posizionare l'oggetto (ad esempio una maglietta) sul piano della pressa e lasciare che la carta di trasferimento si attacchi con le immagini rivolte verso il basso rispetto all'oggetto (ad esempio una maglietta) (P.S.: Si consiglia di mettere un panno bianco sulla carta da trasferimento per evitare segni inutili quando la temperatura è troppo alta.)
5. Premere la maniglia verso il basso (nel frattempo il suono si interromperà), quindi premere il pulsante "MODE" per il conto alla rovescia e la macchina inizierà il trasferimento.
6. Il cicalino suonerà di nuovo quando il tempo programmato sarà trascorso, quindi sollevare la maniglia (nel frattempo il suono cesserà), il lavoro di trasferimento è terminato.

COME CALIBRARE LA TUA MACCHINA PER PRESSA A CALDO

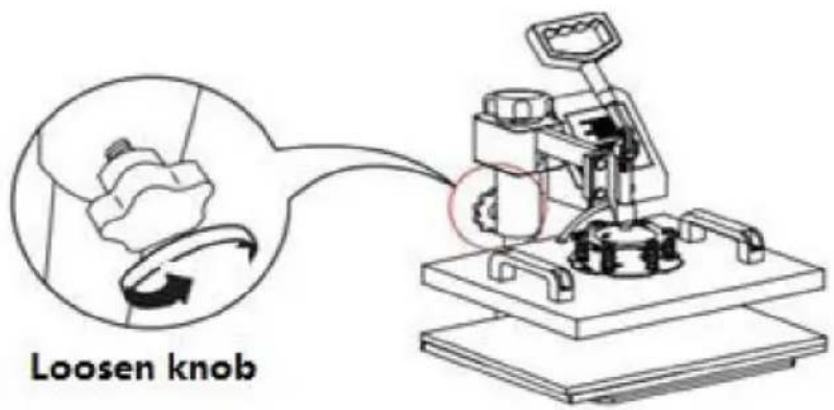

1. Ruotare la manopola della pressione in senso antiorario alcune volte per abbassare la pressione sulla piastra.
2. Posizionare un foglio di carta sul fondo del piatto.
3. Chiudere la pressa rotante utilizzando la maniglia.
4. Tirare la carta.
5. Se la carta si muove, ruotare la manopola in senso orario e riprovare.
6. Ripetere finché la carta non si muove più. Questa è la pressione "Media". Dall'impostazione "Media", la pressione alta sarà in senso orario da uno a due giri. La bassa pressione sarà in senso antiorario da uno a due giri. (Il numero di giri dipenderà dallo spessore del capo.)

METODO DI MONTAGGIO DELLA MANIGLIA SCORREVOLE

1. Utilizzare nastro adesivo ad alta temperatura per fissare il motivo sul vassoio, quindi coprirlo con un tappetino in silicone di dimensione adatta (8 pollici o 10 pollici).

1. Una volta raggiunta la temperatura impostata, mettere il vassoio sul letto della pressa. (Tappetino in silicone rivolto verso il basso, fondo del vassoio opposto alla piastra riscaldante). Si consiglia di impostare il conto alla rovescia a circa 15 minuti (900 s).

P.S. Fare riferimento a "esempio di operazione"

1. Rimuovere la piastra riscaldante e adagiarla sul piatto, tenendo il lato senza cuscinetto in gel di silice rivolto verso l'alto.

Parametro consigliato: Temperatura impostata: 200°C, Tempo di conteggio: 900 s

10. SOSTITUZIONE DEL TAPPETINO DEL COPERCHIO DI COTTURA

1. La temperatura è fuori controllo: impostare la temperatura a 180°C (356°F), ma la temperatura effettiva

è superiore a 200°C (392°F).

Aspetta un po' e controlla. Se la temperatura mantiene un errore oltre i 20°C, contatta

noi e sostituiremo il tuo controller digitale con uno nuovo.

1. La temperatura scende quando la macchina inizia il trasferimento.

È normale che la macchina scenda entro i 10 °C, poiché l'articolo stampato è notevolmente freddo. Parte del calore viene trasferito dalla macchina all'oggetto stampato, in particolare quando si trasferiscono motivi su tazze e piatti.

1. Effetto stampato: il colore di stampa è un'immagine sbiadita o sbiadita.

La pressione non è sufficientemente alta, la temperatura è troppo bassa o il tempo di pressatura è troppo breve. Regolare la pressione/temperatura o aumentare il tempo di riscaldamento.

4. Effetto di stampa: il colore di stampa è troppo scuro, profondo o sfocato

Motivo 1: La temperatura è troppo alta o il tempo di pressatura è troppo lungo. Per favore regolare la temperatura o ridurre il tempo di riscaldamento.

Motivo 2: Il tempo di pressatura è troppo breve o si utilizza carta transfer di scarsa qualità. Per favore aumentare il tempo di riscaldamento o utilizzare carta transfer di alta qualità.

1. Lo schermo del display non si accende o lo schermo del display funziona ma la temperatura non si riscalda.

Per favore, inviateci i vostri problemi. Il nostro personale vi darà istruzioni in base ai vostri problemi specifici con pazienza. Ti rispediremo i pezzi di ricambio correlati per aiutarti a risolvere i problemi il prima possibile.

P.S. Il materiale del modello utilizza sempre carta termoadesiva e pellicola DTF

Si prega di controllare il tempo di rimozione suggerito dal film DTF per evitare che il tempo di rimozione errato causi guasti.

Video tutorial

Metodo di funzionamento del regolatore di temperatura

Tutorial sulla sostituzione del sensore di temperatura
