SJY-H15151P - Prasa termiczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Prasa termiczna
Model	SJY-H15151P
Rozmiar płyty grzejnej	15 x 15 cali (38 x 38 cm)
Zakres temperatury	0-250 °C (32-480 °F)
Zakres czasu	0-999 sekund
Napięcie	120 V ~ 60 Hz
Moc	1400 W
Akcesoria w zestawie	Prasa do płytek 8 i 10 cali, prasa łukowa, podstawa zakrzywiona, ramka do kubka, prasa do kubków 6, 12, 17, 30 uncji
Wyświetlacz cyfrowy	Tak, z regulacją temperatury i czasu
Regulowane ciśnienie	Tak, za pomocą pokrętła
Główne funkcje	Transfer termiczny na koszulki, kubki, talerze i inne nośniki
Bezpieczeństwo	Uziemienie, wyłącznik termiczny, ochrona przed przeciążeniem
Konserwacja i czyszczenie	Czyścić wilgotną szmatką, unikać wnikania cieczy
Części zamienne i możliwość naprawy	Czujnik temperatury, sterownik cyfrowy, elementy grzejne dostępne
Zgodność	Dyrektywa europejska 2012/19/UE, FCC część 15

Często zadawane pytania - SJY-H15151P Vevor

Jak ustawić temperaturę i czas prasowania?

Naciśnij raz przycisk SET UP, aby ustawić temperaturę, drugi raz dla czasu, trzeci raz, aby zmienić jednostkę temperatury. Użyj przycisków + i -, aby dostosować wartości.

Jak skalibrować ciśnienie prasy?

Obróć pokrętło ciśnienia w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć ciśnienie, umieść kartkę papieru pod płytą, zamknij prasę i pociągnij za papier. Jeśli się porusza, obróć pokrętło zgodnie z ruchem wskazówek zegara, aż pozostanie nieruchome. To ustawienie odpowiada średniemu ciśnieniu.

Czy można używać tej prasy do kubków?

Tak, model SJY-H15151P jest dostarczany z wieloma akcesoriami, w tym ramką do kubka i prasami do kubków o różnych rozmiarach. Postępuj zgodnie z instrukcjami, aby złożyć i używać tych akcesoriów.

Co zrobić, jeśli temperatura nie grzeje lub ekran pozostaje wyłączony?

Najpierw sprawdź, czy maszyna jest podłączona i czy włącznik jest włączony. Jeśli ekran jest wyłączony, problem może dotyczyć sterownika cyfrowego. Skontaktuj się z pomocą techniczną Vevor, aby uzyskać część zamienną.

Jak zmienić jednostkę temperatury z Fahrenheita na Celsjusza?

Naciśnij trzykrotnie przycisk SET UP, aż ekran wyświetli 'CF'. Użyj + lub -, aby wybrać C (Celsjusz) lub F (Fahrenheit).

Jakie są zalecane ustawienia dla koszulek?

W przypadku koszulki bawełnianej ustaw temperaturę na 180 °C i czas na 30 sekund. Dostosuj w zależności od grubości materiału i rodzaju transferu.

Jak wyczyścić prasę termiczną?

Odłącz maszynę i pozwól jej ostygnąć. Wyczyść płytę grzejną wilgotną, nieścierną szmatką. Nie używaj agresywnych chemikaliów. Unikaj dostania się wody do części elektrycznych.

Jakie są ważne środki ostrożności?

Nie dotykaj płyty grzejnej podczas użytkowania. Używaj sprzętu ochronnego. Nie umieszczaj maszyny w pobliżu wody ani w wilgotnym środowisku. Upewnij się, że maszyna jest uziemiona. Nie używaj jej, jeśli przewód jest uszkodzony.

Gdzie mogę znaleźć części zamienne?

Odwiedź stronę www.vevor.com/support, aby uzyskać części zamienne, takie jak czujnik temperatury, sterownik cyfrowy lub maty grzewcze. Pomoc techniczna może również pomóc.

Co zrobić, jeśli wydruk jest blady lub odbarwiony?

Może to być spowodowane niewystarczającym ciśnieniem, zbyt niską temperaturą lub zbyt krótkim czasem prasowania. Zwiększ ciśnienie, temperaturę lub czas. Sprawdź również jakość papieru transferowego.

INSTRUKCJA OBSŁUGI SJY-H15151P Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO PRASY TERMICZNEJ

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

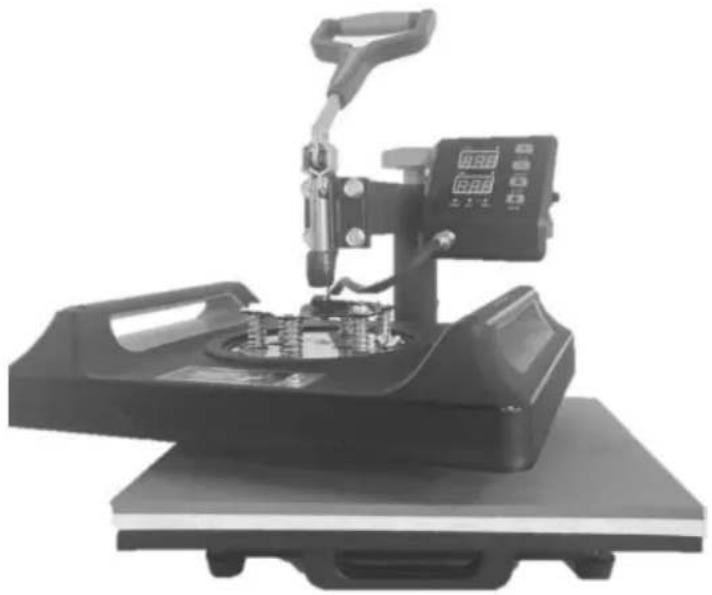

MASZYNA DO PRASY TERMICZNEJ

MODEL: SJY-H15151P/JY-H12151P

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Symbol Opis symbolu
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postę puj zgodnie z zaleceniami podanymi poniżej.
	PRAWIDŁOWA UTYLIZACJA:Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci przez wskazuje, że produkt wymaga oddzielnego składowania zbiórka w Unii Europejskiej. Dotyczy to produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takich nie wolno wyrzucać razem ze zwykłymi odpadami domowymi, ale należy oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu urządzenia elektroniczne.

OSTRZEŻENIE

1. Należy dokładnie przestrzegać ostrzeżeń, aby uniknąć obrażeń ciała i niewłaściwego użytkowania. Może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody.

1) Odłączaj maszynę od zasilania podczas przenoszenia. 2) Odłączaj urządzenie od zasilania podczas montażu akcesoriów. 3) Umieścić na płaskiej i stabilnej platformie i używać w wentylowanym pomieszczeniu.

4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.

5) Nie używaj tego urządzenia w miejscach niebezpiecznych.

6) Nie używać urządzenia, jeśli nie działa ono prawidłowo.

7) Nie rozbierać i nie naprawiać tego urządzenia.

8) Nie używać nieodpowiedniego gniazdka sieciowego.

9) Nie dotykać płyty grzewczej, gdy urządzenie się nagrzewa.

10) Nie stosować w środowisku wilgotnym lub w kontakcie z wodą.

Wlać płyn do maszyny, aby zapobiec pożarowi lub porażeniu prądem elektrycznym spowodowanemu zwarciem.

11) Nie używać zasilacza, który nie spełnia napięcia znamionowego.

Zasilanie niezgodne ze specyfikacją napięcia może spowodować pożar lub porażenie prądem.

12) Upewnić się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała. 13) Podczas pracy nie dotykać palcami obracającego się pręta ani łożyska.

Stosować w przypadku urazów.

14) Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć je od zasilania. Przewód od gniazdka. 15) Nie używać urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzenia maszyny. 16) Umieścić maszynę płynnie na stole ognioodpornym i trzymać

z dala od materiałów łatwopalnych i wybuchowych.

17) Prosimy o zaprzestanie korzystania z urządzenia, jeśli: - dymi, wydziela dziwny zapach, - pracuje głośno lub występuje inny nienormalny stan. 18) Urządzenie to może być używane przez dzieci w wieku od 8 lat.

oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o ich braku doświadczenia i wiedzy

Jeżeli zapewniono im nadzór lub instruktaż dotyczący korzystania z urządzenia, urządzenia w bezpieczny sposób i zrozumieć związane z tym zagrożenia. Dzieci nie wolno bawić się urządzeniem. Czyszczenie i konserwacja przez użytkownika nie powinny być wykonywane przez dzieci bez nadzoru

19) Nakładka typu X: Jeśli przewód zasilający jest uszkodzony, należy go wymienić za pomocą specjalnego sznurka lub zestawu dostępnego u producenta lub jego agenta serwisowego. 20) Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania zabezpieczenia termicznego, wyłącznik, urządzenie to nie może być zasilane poprzez zewnętrzny przełącznik urządzenia, takiego jak timer lub podłączonego do obwodu, który jest regularnie włączany i wyłączany przez dostawcę usług.

Proszę wyłączyć zasilanie przed podłączeniem lub odłączeniem złącza.

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega spełnieniu dwóch warunków:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Te ograniczenia mają na celu zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych instalacja.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie

wyłączając i włączając produkt, zachęcamy użytkownika do podjęcia próby skorygowania

zakłócenia spowodowane przez jeden lub więcej z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony odbiornik.

- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

Zawartość

1. SPECYFIKACJA....6
2. PREZENTACJA STRUKTURY MASZYNY....7
3. LISTA CZĘŚCI....8
4. LISTA ZAWARTOŚCI MASZYNY DO PIECZENIA W KUBKACH....9
5. KROKI INSTALACJI URZĄDZENIA DO PIECZENIA W KUBKACH......10
6. DZIAŁANIE....12
7. PANEL STEROWANIA....13
8. USTAWIANIE PARAMETRÓW....14
9. WYMIANA PODKŁADKI DO PIECZENIA....16
10. WYMIANA MATY DO PIECZENIA....17
11. WYMIANA PODKŁADKI DO PIECZENIA....19
12. ZALECANY PARAMETR....21
13. ROZWIĄZYWANIE PROBLEMÓW....22
14. SPECYFIKACJA

Model	SJY-H15151P		SJY-H12151P
Rozmiar ciepła	15x15 cali		12x15 cali
TemperaturaZakres	32-480°F (0-250°C)		32-480°F (0-250°C)
Produkt
Zakres czasu	0-999 sekund		0-999 sekund
Woltaż	120 V~ 60 Hz 220-240 V~ 50 Hz 120 V~		60 Hz 220-240 V~	50 Hz
Moc 1400 W 1350 W			950 W 900 W

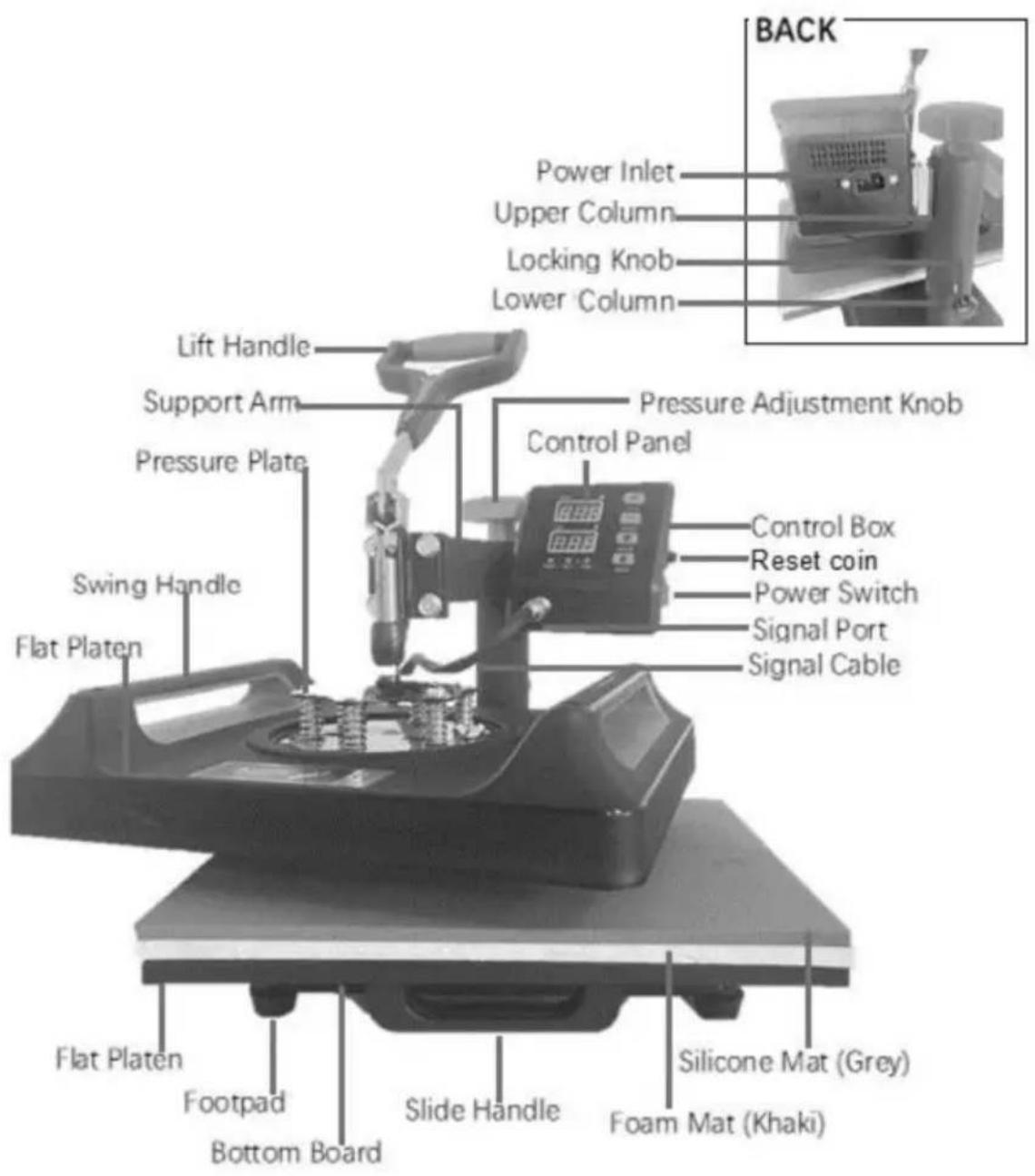

2. PREZENTACJA STRUKTURY MASZYNY

	Czę ścić A Czę ścić B Czę ścić C Czę ścić D	Czę ścić E Czę ścić F Czę ścić H	Czę ścić I Czę ścić J
5w1
8w1

A: Prasa płytowa 8-calowa Załącznik	B: 10-calowa prasa płytowa C: Łukowata płyta dociskowa Załącznik
D: Zakrzywiona podstawa	E: Rama prasy do kubków	F: Prasa do kubków 6oz Załącznik
Załącznik	I: Prasa do kubków 12oz Załącznik	J: Prasa do kubków 17ozH: Prasa do Załącznik

kubków 30

1. LISTA ZAWARTOŚCI MASZYNY DO PIECZENIA W KUBKACH

NIE.	Zdję cie	Czę ść	Ilość
		Śruby z łbem okrągłym 5*6mm	18
		Rura okrągła	3
		panel boczny	2
		bilard czterodołkowy	1
		prosta rączka	1
		Elementy grzejne do kubków	1
		Maszyna juanowa 8*12mmśruby	4
		Pokrę tło regulacyjne	1
		pas startowy samolotu	1

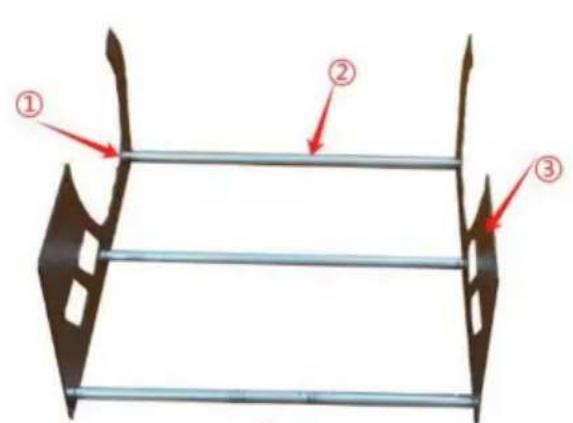

1. KROKI INSTALACJI PRASY DO KUBKÓW
2. Kroki instalacji

Instalacja kompletny

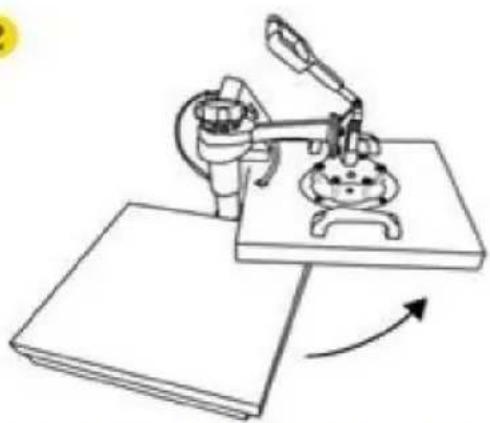

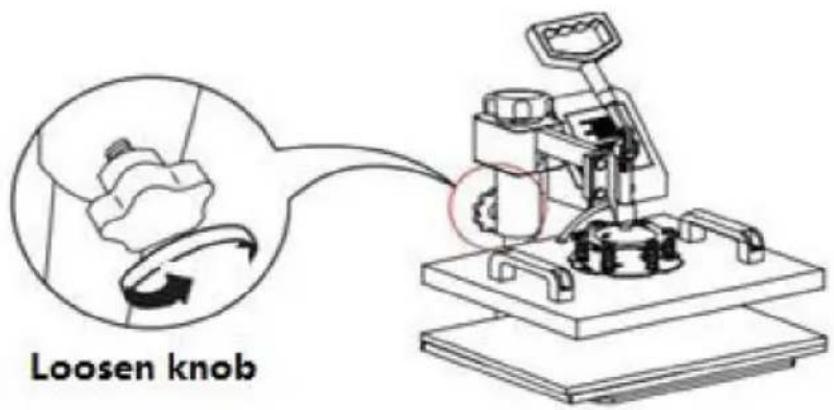

6. DZIAŁANIE

1

2

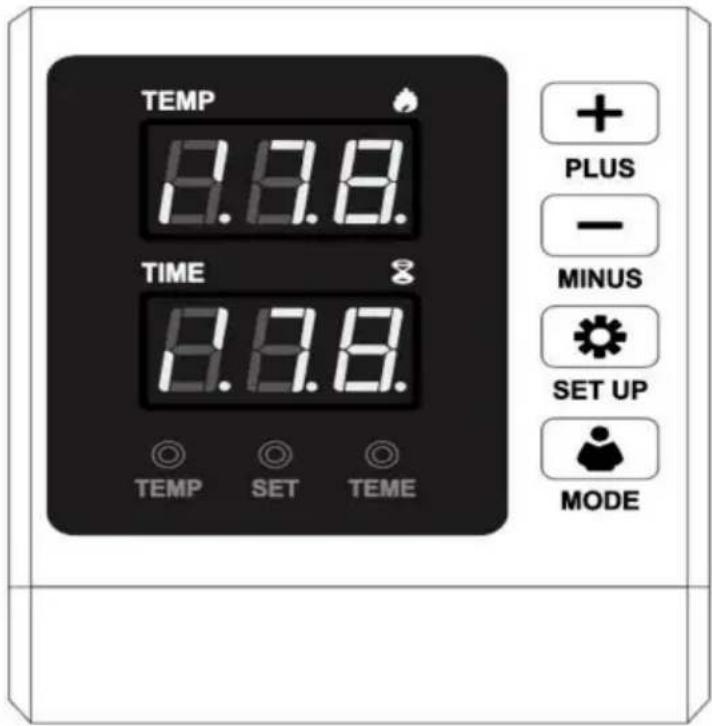

Wyświetlacz WyświetlaywartościObszary	Gétlaywartości	temperatury lub nazwy parametrów.
	Niżej	Wyświetla wartości timera lub ustawienia parametrów.
Wskaźnik Ślepią	Temp	Oznacza, że ogrzewanie działa.
	Ustawić	Oznacza, że ustawienie jest aktywne.
	Czas	Oznacza, że odliczanie jest włączone.
Funkcjonować Pikolak	PLUS	Zwię ksza wartości lub konwertuje ustawienia w parametrze menu.
	MINUS	Zmniejsza wartości lub konwertuje ustawienia w parametrze menu
	ORGANIZOWAĆ COŚ	Wchodzi/wychodzi z menu parametrów podstawowych lub potwierdza ustawienia po naciśnię ciu.
		Zmień jednostkę temperatury (°C lub °F)
	TRYB	Rozpoczyna/zatrzymuje/resetuje odliczanie

8. USTAWIANIE PARAMETRÓW

1. JAK WŁĄCZYĆ/WYŁĄCZYĆ I URUCHOMIĆ?

Aby uruchomić maszynę, naciśnij przycisk przełącznika znajdujący się z boku dekodera cyfrowego.

Po ustawieniu temperatury naciśnij przycisk „MODE” jeden raz, aby rozpocząć odliczanie, a następnie naciśnij ponownie, aby zresetować.

2. JAK USTAWIĆ TEMPERATURĘ/CZAS?

Naciśnij raz, aby ustawić temperaturę, naciśnij dwa razy, aby ustawić czas, naciśnij trzy razy

razy, aby zmienić jednostkę temperatury i naciśnij ponownie, aby wyjść.

3. JAK USTAWIĆ TEMPERATURĘ/CZAS WZROSTU LUB

ZMNIEJSZENIE?

Ustaw wzrost czasu/temperatury

— Ustaw czas/obniżenie temperatury

4. JAK ZMIENIĆ JEDNOSTKĘ TEMPERATURY Z F NA C?

Naciśnij przycisk „SET UP” 3 razy, na wyświetlaczu pojawi się CF. Naciśnij „+” lub „-”, aby ustawić temperaturę w stopniach C (Celsjusza) lub F (Fahrenheit) zależnie od potrzeb.

5. JAK WYKONAĆ KOREKTĘ TEMPERATURY?

Naciśnij i przytrzymaj przez 5 sekund, aby wprowadzić ustawienia korekty temperatury.

(Zakres +30°C lub -30°C, wartość początkowa wynosi 0)

JAK PRASOWAĆ NA TERMO? (NA PRZYKŁAD DRUKOWANIE NA KOSZULKACH)

1. Upewnij się, że przewód jest dobrze podłączony, a wtyczka zasilająca jest dobrze podłączona do gniazdka ściennego, a następnie naciśnij wyłącznik zasilania, aby włączyć urządzenie.
2. Obróć pokrętło regulacji ciśnienia, aby uzyskać odpowiednią wartość ciśnienia.
3. Ustaw odpowiednią temperaturę i czas.
4. Gdy temperatura osiągnie ustawioną wartość, rozlegnie się sygnał dźwiękowy.

Następnie umieść obiekt (np. koszulkę) na stole prasy i pozwól, aby papier transferowy

obrazami skierowanymi w dół obiektu (np. koszulki) (PS: Zaleca się umieszczenie białej

szmatki na papierze transferowym, aby uniknąć niepotrzebnych śladów, gdy temperatura jest

(za wysoka.)

1. Naciśnij uchwyt (w międzyczasie dźwięk ucichnie), a następnie naciśnij przycisk „MODE”, aby rozpocząć odliczanie, po czym maszyna rozpocznie transfer.
2. Po upływie zaplanowanego czasu ponownie rozlegnie się sygnał dźwiękowy, należy wówczas podnieść uchwyt.

(w międzyczasie dźwięk ucichnie), praca nad przeniesieniem jest zakończona.

JAK KALIBROWAĆ PRASY TERMICZNE

1. Obróć pokrętło ciśnienia przeciwnie do ruchu wskazówek zegara kilka razy, aby obniżyć ciśnienie w płyty.
2. Połóż kartkę papieru na spodzie płyty.
3. Zamknij prasę obrotową za pomocą uchwytu.
4. Pociągnij za papier.
5. Jeżeli papier w ogóle się porusza, obróć pokrętło zgodnie z ruchem wskazówek zegara i spróbuj ponownie.
6. Spróbuj ponownie i powtórz, aż papier w ogóle się nie poruszy. To jest twoje „średnie” ciśnienie. Od ustawienia „średnie” wysokie ciśnienie będzie zgodne z ruchem wskazówek zegara od jednego do dwóch obrotów. Niskie ciśnienie będzie w kierunku przeciwnym do ruchu wskazówek zegara jeden do dwóch obrotów. (Liczba obrotów będzie zależeć od grubości odzieży.)

SPOSÓB MONTAŻU UCHWYTU PRZESUWNEGO

1. Użyj taśmy wysokotemperaturowej, aby utrwalić wzór na tacy, a następnie przykryj ją silikonową matą odpowiedniego rozmiaru (8 cali lub 10 cali).

1. Po osiągnięciu ustawionej temperatury włóż tackę na stół prasy. (Mata silikonowa naprzeciwko do dołu, dno tacy naprzeciwko ogrzewania (płyty). Zaleca się ustawienie odliczania czasu około 15 min (900 s).

Ps. Zobacz 'przykład operacji'

1. Zdejmij płytę grzewczą i połóż na talerzu, pozostawiając stronę bez krzemionki, podkładka żelowa skierowana do góry.

Zalecany parametr: Ustawiona temperatura: 200°C

Czas liczenia: 900 s

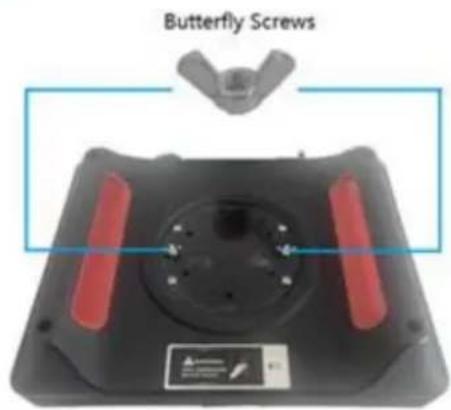

10. WYMIANA MATY DO PIECZENIA

1

1. Temperatura jest niekontrolowana: ustawiono temperaturę na 180°C (356°F), ale rzeczywista

temperatura przekracza 200°C (392°F).

Poczekaj chwilę i sprawdź. Jeśli temperatura utrzymuje błąd powyżej 20°F, skontaktuj się z

Skontaktuj się z nami, a wymienimy Ci kontroler cyfrowy na nowy.

1. Temperatura spada, gdy maszyna zaczyna transfer.

To normalne, że temperatura urządzenia spada do 10°C, ponieważ wydrukowany przedmiot jest znacznie zimny. Część ciepła jest przenoszona z maszyny do drukowanego przedmiotu, zwłaszcza przy przenoszeniu wzorów na kubki i talerze.

1. Efekt nadruku: kolor nadruku jest blady lub wyblakły.

Ciśnienie nie jest wystarczająco wysokie, temperatura jest zbyt niska lub czas prasowania jest zbyt krótki. Proszę dostosować ciśnienie/temperaturę lub wydłużyć czas nagrzewania.

1. Efekt druku: kolor druku jest zbyt ciemny, głęboki lub rozmyty

Powód 1: Temperatura jest za wysoka / lub czas prasowania jest za długi. Proszę dostosować temperaturę lub skrócić czas grzania.

Powód 2: Czas prasowania jest zbyt krótki/użyto słabej jakości papieru transferowego. Proszę wydłużyć czas nagrzewania lub użyć papieru transferowego wysokiej jakości.

1. Ekran wyświetlacza nie włącza się lub ekran wyświetlacza działa, ale temperatura nie nagrzewa się.

Proszę, prześlij nam swoje problemy. Nasi pracownicy udzielą instrukcji zgodnie z Twoimi konkretnymi problemami z cierpliwością. Wyślemy Ci ponownie powiązane części zamienne, aby pomóc rozwiązać problemy jak najszybciej.

Ps. Materiał wzoru zawsze wykorzystuje papier termotransferowy i folię DTF

Sprawdź sugerowany czas usuwania filmu DTF, aby uniknąć przekroczenia czasu usuwania, co jest nieprawidłowe i powoduje awarię.

Samouczek wideo

Metoda działania regulatora temperatury

Samouczek wymiany czujnika temperatury
