GEBRUIKSAANWIJZING PLDM A1 PARKSIDE

NL/BE Gebruiksaanwijzing Pagina 82

Beoogd gebruik.... Pagina 85
Leveringsomvang ...... Pagina 85
Onderdelenbeschrijving ..... Pagina 86
Technische gegevens ..... Pagina 86

Lijst van gebruikte pictogrammen/symbolen..... Pagina 83

Inleiding ...... Pagina 85

Algemene veiligheidsaanwijzingen ..... Pagina 87

Veiligheidstips voor batterijen/ accu's ...... Pagina 93

Ingebruikname ...... Pagina 96

Product uitpakken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Batterijen plaatsen/vervangen . . . . Pagina 97

Bediening.... Pagina 97

Reflectortape aanbrengen ..... Pagina 97

Test ...... Pagina 98

Geheugenfunctie....Pagina 99

Opgeslagen waarden wissen ..... Pagina 100

Schoonmaken ...... Pagina 100

Opbergen.... Pagina 101

Afvoer ...... Pagina 101

Garantie ...... Pagina 103

Afwikkeling in geval van garantie . . Pagina 104

Service ...... Pagina 105

Lijst van gebruikte pictogrammen/ symbolen
	Lees de gebruiksaanwijzing.
	GEVAAR! – Duidt op een gevaar met een hoog risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. verstikkingsgevaar)
	WAARSCHUWING! – Duidt op een gevaar met een middelmatig risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. gevaar voor elektrische schokken)
	VOORZICHTIG! – Duidt op een gevaar met een laag risico dat licht tot matig letsel tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. verbrandingsgevaar)
	OPGELET! – Waarschuwt voor mogelijke schade aan eigendommen (bijv. risico op kortsluiting)
	INFO: Dit symbool met de aanduiding “Info” duidt op verdere nuttige informatie.
	Gevaar – risico voor elektrische schokken!
	Gevaar – explosiegevaar!
	Draag veiligheidshandschoenen!
	Bescherm u tegen laserstralen!
	Niet in de laserstraal kijken!
	Gelijkstroom/-spanning
	Batterij meegeleverd
	Gebruik het product alleen in droge binnenruimtes.
	VeiligheidsaanwijzingenAanwijzingen voor het gebruik
	Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

■ Het product dient voor het meten van de omwentelingssnelheid van een object.
- Het product is uitsluitend bestemd voor gebruik in privéhuishoudens en niet voor commerciële doeleinden.
- Dit product is alleen geschikt voor gebruik in droge binnenruimten.

Leveringsomvang

1 Digitale snelheidsmeter
1 Batterijen (9 V, type 6LR61)
2 Reflectortapes
1 Gebruiksaanwijzing

Onderdelenbeschrijving

1 Display
2 (meettoets)
3 (geneugen en uit-toets)
4 Batterijvakdeksel
5 Batterij
6 Batterijvak
7Reflectortape
8MIN
9 (meetindicator)
10Meetwaarde/opslaggroep
11 RPM
12 (indicator batterij bijna leeg)
13 MAX

Technische gegevens

Stroomvoorziening:	1×9 V = (type 6LR61)
Meetbereik: 2,5–999	99 t/min
Resolutie: 0,1 t/min	(2,5–999,9 t/min)1,0 t/min (vanaf 1000 t/min)
Nauwkeurigheid: ±0,05 %
Detectiebereik: 50–500 mm
Aftastsnelheid: 0,8 s
Bereikselectie: Automatische selectie

Algemene veiligheidsaanwijzingen

ZORG ERVOOR DAT U, VOOR- DAT U HET PRODUCT VOOR HET EERST GEBRUIKT, VERTROUWD BENT MET ALLE VEILIGHEIDS- EN BEDIENINGSAANWIJZIN- GEN! ALS U DIT PRODUCT AAN IEMAND ANDERS DOORGEEFT, GEEF DAN OOK ALLE DOCU- MENTATIE MEE!

In geval van schade als gevolg van het niet naleven van deze gebruiksaanwijzing, vervalt uw aanspraak op garantie! Wij aanvaarden geen aansprakelijkheid voor gevolgscha-de! Er wordt geen aansprakelijkheid aanvaard voor materiële schade of persoonlijk letsel, die ontstaan als gevolg van ondeskundig gebruik of het niet opvolgen van de veilig-heidsaanwijzingen!

Kinderen en personen met beperkingen

⚠ WAARSCHUWING!

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR PEUTERS EN KINDEREN!

Laat kinderen nooit zonder toezicht achter met het verpakkingsmateriaal.

Het verpakkingsmateriaal vormt een verstikkingsgevaar.

Kinderen onderschatten de daaraan verbonden gevaren vaak.

Houd kinderen altijd uit de buurt van verpakkingsmateriaal.

- Gebruik het product niet op plaatsen waar brand- of explosiegevaar bestaat, zoals in de buurt van brandbare vloeistoffen of gassen.

- Dit product mag door kinderen vanaf 8 jaar alsmede door

personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en kennis alleen gebruikt worden als ze onder supervisie staan of geïinstrueerd zijn wat betreft veilig gebruik van het product en begrepen hebben welke gevaren uit dat gebruik voortvloeien.

Kinderen mogen niet met het product spelen.

Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd.

Laat het product niet onbeheerd achter wanneer het is ingeschakeld en schakel het product onmiddellijk na gebruik uit. Andere mensen kunnen verblind worden door de laserstraal.

Bescherm het product tegen vocht en direct zonlicht.

Stel het product niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het apparaat bijvoorbeeld niet voor langere tijd in de auto liggen. Als de temperatuur aanzienlijk fluctueert, laat u de temperatuur van het product eerst zakken voordat u het gaat gebruiken. Extreme temperaturen of temperatuurschommelingen kunnen de nauwkeurigheid van het product beïnvloeden.

Vermijd heftige schokken en laat het product niet vallen.

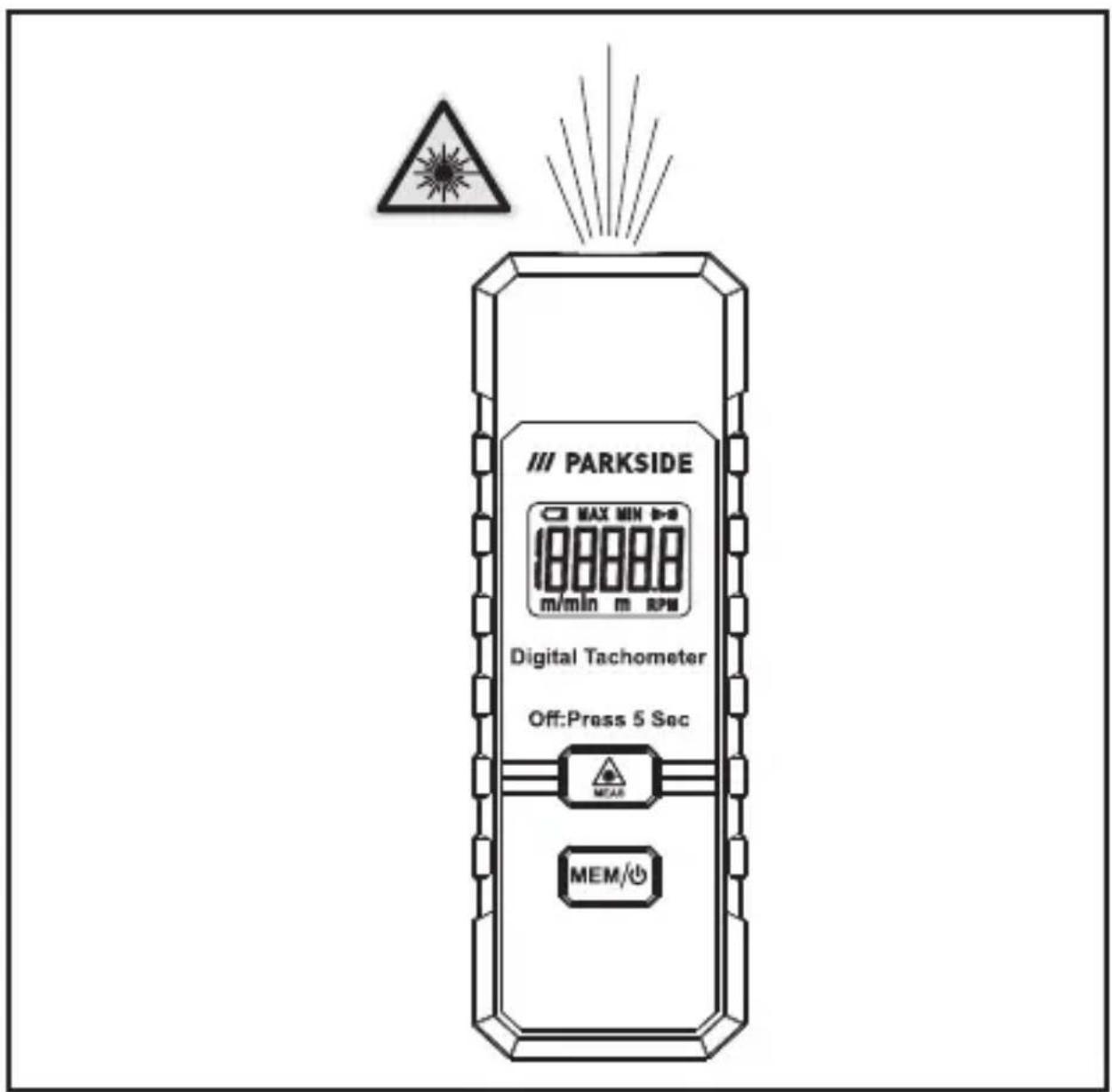

VOORZICHTIG! Risico door laserstraling! Dit is

een laserproduct uit klasse 2. Kijk niet in de laserstraal. Kijk nooit in de

laserstraal resp. de opening waardoor deze naar buiten komt.

LASER 2 Pmax < 1,0 mW λ = 630-670 nm EN 50689:2021 EN 60825-1:2014+A11:2021 Laserproduct voor consumenten

Als u de laserstraal bekijkt met optische instrumenten (bijv. vergrootglas), kan dit oogletsel veroorzaken.

⚠️ VOORZICHTIG! Het gebruik van bedieningselementen of aanpassingen anders dan in dit document of andere procedures wordt beschreven, kan leiden tot bloot-stelling aan gevaarlijke straling.

Richt de laserstraal nooit op reflecterende oppervlakken, mensen of dieren. Reeds een kort visueel contact met de laserstraal kan leiden tot schade aan de ogen.

Er wordt een laserstraling uitgestraald die de limiet van klasse 1 AEL overschrijdt en er bestaat een risico op brandwonden op de huid of het hoornvlies.

PARKSIDE MAX MIN 1000000 m/min m RPM Digital Tachometer Off:Press 5 Sec MEAS MEM/○

Veiligheidstips voor batterijen/accu's

⚠ LEVENSGEVAAR! Houd

batterijen/accu's buiten het bereik van kinderen. Neem in geval van inslikken direct contact op met een arts!

Inslikken kan leiden tot verbrandingen, perforaties van zacht weefsel en de dood. Zware verbrandingen kunnen optreden binnen 2 uur na het inslikken.

EXPLOSIEGEVAAR! Laad niet-oplaadbare batterijen nooit opnieuw op. Sluit batterijen/accu's nooit kort en/of open ze niet. Oververhitting, brandgevaar of openbarsten kan het gevolg zijn.

Stel batterijen/accu's nooit bloot aan welke mechanische druk dan ook.
De aansluitklemmen mogen niet worden kortgesloten.

De kans bestaat dat de batterijen/accu's dan gaan lekken

Vermijd extreme omstandigheden en temperaturen, die op batterijen/accu's kunnen inwerken zoals bijvoorbeeld verwarmingselementen/direct zonlicht.
Als batterijen/accu's lekken, vermijd dan dat de huid, ogen of slijmvliezen in contact komen met de chemicaliën!

Als dat toch gebeurt, spoel dan die plaatsen direct af met schoon water en neem contact op met een arts!

RAAG VEILIGHEIDS- HANDSCHOENEN! Lek-

kende of beschadigde batterijen/accu's kunnen bij contact met de huid bijtende wonden veroorzaken. Draag daarom in een dergelijk geval geschikte veiligheidshandschoenen.

■ Verwijder een lekkende batterij/accu direct uit het product om beschadigingen te voorkomen.
- Verwijder de batterijen/accu's uit het product als u dat voor langere tijd niet gebruikt.

Kans op beschadiging van het product

• Gebruik uitsluitend het aangegeven type batterijen/accu’s!
• Let bij het plaatsen van batterijen/accu’s op de

polariteitsaanduiding (+) en (−) op de batterij/accu zowel als op het product.

Maak de contacten van de batterij/accu en van het batterijvak schoon met een droog, pluisvrij doekje of een wattenstaafje voordat u de batterij/accu in het batterijvak plaatst!

- Verwijder uitgeputte batterijen/accu’s direct uit het product.

Ingebruikname

Product uitpakken

1. Haal het product uit zijn verpakking en verwijder al het verpakkingsmateriaal en beschermfolie.
2. Controleer of alle onderdelen aanwezig zijn en of de beschrijving van het meegeleverde volledig is (zie "Leveringsomvang").
3. Controleer of het product en alle onderdelen in goede staat zijn. Mocht u een beschadiging of een defect vaststellen, gebruik het product dan niet, maar ga te werk zoals beschreven in het hoofdstuk “Garantie”.

Batterijen plaatsen/vervangen

① INFO: Als de batterij bijna leeg is: 12 wordt weergegeven op het display 1.

1. Open het batterijvakdeksel 4.
2. Verwijder indien nodig de oude batterij 5 uit het batterijvak 6.
3. Plaats een nieuwe batterij 5 in het batterijvak 6. Let daarbij op de juiste polariteit van de batterij.
4. Sluit het batterijvakdeksel 4.

Bediening

- Reflectortape aanbrengen

i INFO:

☐ De reflectortape 7 reflecteert de door het product uitgezonden laserstraal. Wanneer de laserstraal de reflectortape raakt, wordt de laserstraal teruggekaatst naar de lichtsensor in het product. Het product telt het aantal keren dat het gereflecteerde signaal wordt ontvangen en berekent automatisch de omwentelingssnelheid.

☐ Voordat u de reflectortape 7 aanbrengt: Zorg ervoor dat de draaiende as schoon is.

□ Als de draaiende as reflecterend is: Breng zwarte verf aan op het voorwerp of plak er zwart plakband op. Plak vervolgens de reflectortape 7 eroverheen.

□ Verbeter de meetnauwkeurigheid bij een zeer lage omwentelingssnelheid: Bevestig een paar extra stukken reflectortape 7 op het te meten object aan. De werkelijke omwentelingssnelheid kan worden bepaald door het meetresultaat op het display 1 te delen door het aantal reflectortapes.

1. Snijd de reflectortape 7 in vierkanten van 12 mm.
2. Breng een stuk reflectortape 7 aan op elke draaiende as van het te meten object. Het niet-reflecterende gebied moet groter zijn dan het reflecterende gebied (afb. D).

Test

i INFO:

□ Als u niet binnen 1 minuut op een toets drukt: Het product schakelt zichzelf automatisch uit.
□ Wanneer u op MEAS 2 drukt om te meten: De eerste meetwaarde wordt opgeslagen onder 01. De volgende metingen worden in oplopende volgorde opgeslagen.

1. Het product inschakelen: Druk op MEM/3. Op het display 1 worden alle indicatoren gedurende 3 seconden weergegeven.

2. Het product controleren: Houd 2 ingedrukt. De laserstraal is geactiveerd. De zichtbare laserstraal bevindt zich in een rechte lijn met het object dat wordt gemeten.

3. Als tijdens de test een omwentelingssnelheid wordt bepaald: ((((•))) 9 wordt weergegeven. Het display 1 toont de actuele gemeten waarde.

4. Nadat de weergegeven waarde is gestabiliseerd: Laat ⚠️ 2 los.
5. Meetwaarden weergeven: Druk op MEM/3 (zie "Geheugenfunctie").
6. Het product uitschakelen: Houd MEM/3 ca. 5 seconden lang ingedrukt.

Geheugenfunctie

i INFO: Er zijn in totaal 9 opslaggroepen beschikbaar.

1. Opgeslagen waarden en opslaggroepen weergeven: Druk een of meerdere keren op MEM/3 om de volgende waarden weer te geven:

Indicator op het display 1		Waarde
10	Opslaggroep 01–09, 9 groepen met waarden worden opgeslagen
10	Meetwaarde Gemeten	meetwaarde
13	MAX Maximumwaarde	van de test
8	MIN Minimumwaarde	van de test

De meetwaarde 10 evenals de waarden MAX 13 en MIN 8 worden afzonderlijk weergegeven voor elke geselecteerde opslaggroep 10.

1. Nadat de weergave volledig is: Het product keert automatisch terug naar de nulstand.
2. De volgende opgeslagen waarde weergeven: Druk op MEM/3.
3. Weergave 1 vanaf 01 beginnen: Druk op MEM/3 na de meting.

Opgeslagen waarden wissen

□ Alle opgeslagen waarden wissen: Houd MEAS 2 en MEM/3 tegelijkertijd ingedrukt.

Schoonmaken

⚠ WAARSCHUWING! Risico op kortsluiting!

Vóór het reinigen: Verwijder de batterij 5 uit het batterijvak 6.
Dompel het product nooit onder in water of andere vloeistoffen. Houd het product niet onder stromend water.
■ Laat geen water of andere vloeistoffen in het product terechtkomen.

⚠ OPGELET! Risico op schade aan het product!

Gebruik voor het schoonmaken geen schurende, agressieve schoonmaakmiddelen of harde borstels.

□ Reinig het product met een pluisvrije, droge doek.

Opbergen

□ Als het product gedurende een langere periode niet wordt gebruikt: Verwijder de batterij 5 uit het batterijvak 6.
□ Berg het product op een droge, stofvrije plaats op buiten het bereik van kinderen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkings-materialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen/20–22: papier en vezelplaten/80–98: composietmaterialen.

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant.

Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer.

Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen/accu's moeten worden gerecycled. Geef batterijen/accu's en/of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen/accu's!

Verwijder de batterijen/het accupack uit het product alvorens het af te voeren.

Batterijen/accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval.

De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef

verbruikte batterijen/accu's daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product werd volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijke rechten. Uw wettelijke rechten worden op geen enkele manier door onze hieronder vermelde garantie beperkt.

De garantie voor dit product bedraagt 3 jaar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.

Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn, moeten meteen na het uitpakken van het product worden gemeld.

Mocht het product binnen 3 jaar na aankoopdatum een materiaal- of fabricagefout vertonen, zullen wij het – naar onze keuze – gratis voor u repareren of vervangen. De garantieperiode wordt door een plaatsgevonden garantieverlening niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen.

Deze garantie vervalt als het product werd beschadigd of onjuist is gebruikt of onderhouden.

De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en daarom als verbruiksartikelen worden beschouwd (bv. batterijen, oplaadbare batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt.

- Afwikkeling in geval van garantie

Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 465156_2404) als bewijs van aankoop bij de hand.

Het artikelnummer kunt u vinden op het typeplaatje van het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op de achter- of onderkant van het product.

Neem bij problemen of overige gebreken met het product eerst contact op met de hieronder vermelde service-afdeling, telefonisch of per e-mail.

Een als defect aangemerkt product kunt u dan samen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wanneer het zich heeft voorgedaan gratis naar het aan u meegedeelde service-adres opsturen.

Op parkside-diy.com kunt u deze en vele andere handleidingen inzien en downloaden. Met deze QR-code komt u direct op parkside-diy.com. Selecteer daar uw land en zoek via de zoekfunctie naar de gebruiksaanwijzingen. Door het invoeren van het artikelnummer

(IAN) 465156_2404 kommt u bij de gebruiksaanwijzingen voor uw artikel.
