Producttype	Fietsaanhanger voor honden en jogger voor honden
Merk	Klarfit
Model	Husky Vario
Afmetingen (L x B x H)	80 x 56 x 60 cm
Gewicht	19,8 kg
Maximaal toegestane belading	40 kg
Aanbevolen maximale snelheid	16 km/u
Aantal wielen	2
Wielmaat	20 inch (20" x 1,75)
Handrem	Ja, met hendel
Type koppeling	Bevestiging aan de achternaaf van de fiets
Belangrijkste functies	Vervoer van huisdieren, gebruik als jogger (hardloopwagen)
Capaciteit	1 middelgrote tot grote hond
Hoofdmateriaal	Staal en stof (niet specifiek vermeld in de handleiding)
Voeding	Geen (mechanisch accessoire)
Onderhoud en reiniging	Controleer regelmatig de bevestigingen en de staat van de onderdelen; reinig met een vochtige doek
Veiligheid	Draag een helm, niet harder dan 16 km/u, geen personen vervoeren, niet overbelasten (max 40 kg), bevestig het dier met de veiligheidslijn
Reserveonderdelen en repareerbaarheid	Koppeling, wielen, handrem, joggerhandgreep; reparaties mogelijk met gangbaar gereedschap
Algemene informatie	Handleiding verkrijgbaar in het Frans, Duits, Engels, Spaans, Italiaans, Nederlands

Veelgestelde vragen - Husky Vario Klarfit

Hoe bevestig ik de Husky Vario aanhanger aan mijn fiets?

Draai de moer van de achternaaf van uw fiets los, steek de koppelhaak tussen het frame en de naaf, en draai het wiel weer vast. Zorg ervoor dat het mannelijke deel van de haak naar achteren wijst. Bevestig vervolgens de veiligheidsriem rond het fietsframe.

Wat is het maximale gewicht dat de aanhanger kan dragen?

Het maximaal toegestane gewicht is 40 kg (laadvermogen). Overschrijd deze limiet nooit om veiligheidsredenen.

Kan ik de aanhanger gebruiken als hardloopwagen?

Ja, de Husky Vario is een fietsaanhanger en hondenjogger. Installeer hiervoor het voorwiel en de handgreep die worden meegeleverd. U kunt hem dan duwend voortbewegen.

Hoe installeer ik het voorwiel en de joggerhandgreep?

Schuif de vierkante buis van het voorwiel op de voorste buis van de aanhanger, lijn de gaten uit en steek de snelkoppelpen erin. Bevestig de steunbuizen aan de achterkant, steek het stuur erin en vergrendel de pennen. De hoogte van de handgreep kan worden aangepast door op de knoppen te drukken.

Hoe zorg ik voor de veiligheid van mijn hond tijdens het vervoer?

Maak de meegeleverde veiligheidslijn vast aan de halsband van uw hond en aan de D-ring in de aanhanger. Stel de lijn zo af dat hij niet uit de voorruit kan komen. Laat uw hond nooit uit de aanhanger stappen tijdens het rijden.

Wat is de aanbevolen maximumsnelheid met de aanhanger?

De aanbevolen maximumsnelheid is 16 km/u. Daarboven kunnen stabiliteit en veiligheid in gevaar komen.

Kan ik een kind of persoon vervoeren in deze aanhanger?

Nee, de aanhanger is uitsluitend ontworpen voor het vervoer van huisdieren. Het is verboden om er personen in te vervoeren.

Hoe onderhoud ik de Husky Vario aanhanger?

Controleer regelmatig de staat van de koppeling, bevestigingen, wielen en handrem. Reinig met een vochtige doek. Bewaar op een droge plaats.

Hoe gebruik ik de handrem?

Om de rem te activeren, trekt u de hendel in de richting van de pijl. Om te ontgrendelen, duwt u de hendel in de tegenovergestelde richting. Zorg ervoor dat de rem goed is geïnstalleerd voor gebruik.

Wat te doen als mijn hond bang is voor de aanhanger?

Laat hem er geleidelijk aan wennen: open en sluit de deuren, laat hem op commando in- en uitstappen. Begin met de aanhanger langzaam te verplaatsen, en vergroot daarna de afstand. Gebruik traktaties om hem te belonen.

GEBRUIKSAANWIJZING Husky Vario Klarfit

Gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie over het artikel.

Veiligheidsinstructies 54

Montage 54

Bevestiging aan de fiets 58

Installatie van het voorwiel en de handgreep 58

Vervoeren van huisdieren 60

Gebruik van de handrem 61

Fabrikant & importeur (UK) 62

TECHNISCHE GEGEVENS

Artikelnummer 10034172, 10034173,	10039888,10039889, 10039890
Gewicht 19,8 kg
Toegestane belasting 40 kg
Aanbevolen maximum snelheid 16 km/u
Wielen / afmetingen 20“ x 1,75 / 80 x	56 x 60 cm

VEILIGHEIDSINSTRUCTIES

- De aanhanger mag niet zwaarder belast worden dan 40 kg.

- De aanbevolen maximum snelheid is 16 km/u.

- De aanhanger mag niet voor personen worden gebruikt.

- Voer geen technische aanpassingen aan de aanhanger uit. Dit kan tot gevaar in het verkeer leiden en bovendien vervalt de garantie van de fabrikant.

- Draag altijd een helm.

- Gebruik de aanhanger niet op oneven terrein en in gevaarlijke verkeerssituaties.

- De trekkende fiets moet in uitstekende toestand zijn. De remmen moeten perfect functioneren. Denk eraan dat de remweg langer is met de aanhanger (en inhoud).

- Vul de aanhanger tot aan de bovenste rand om te voorkomen dat uitvallende lading een gevaar oplevert voor het verkeer.

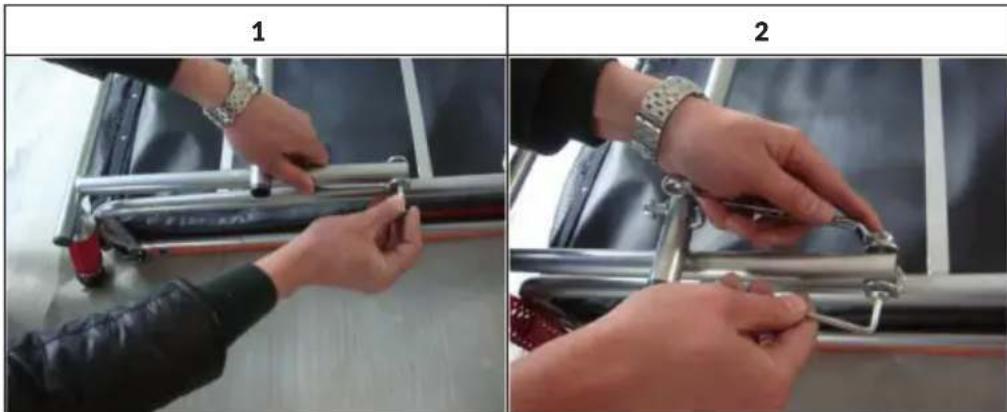

MONTAGE

Monteer de ophangset zoals weergegeven op de volgende afbeeldingen:

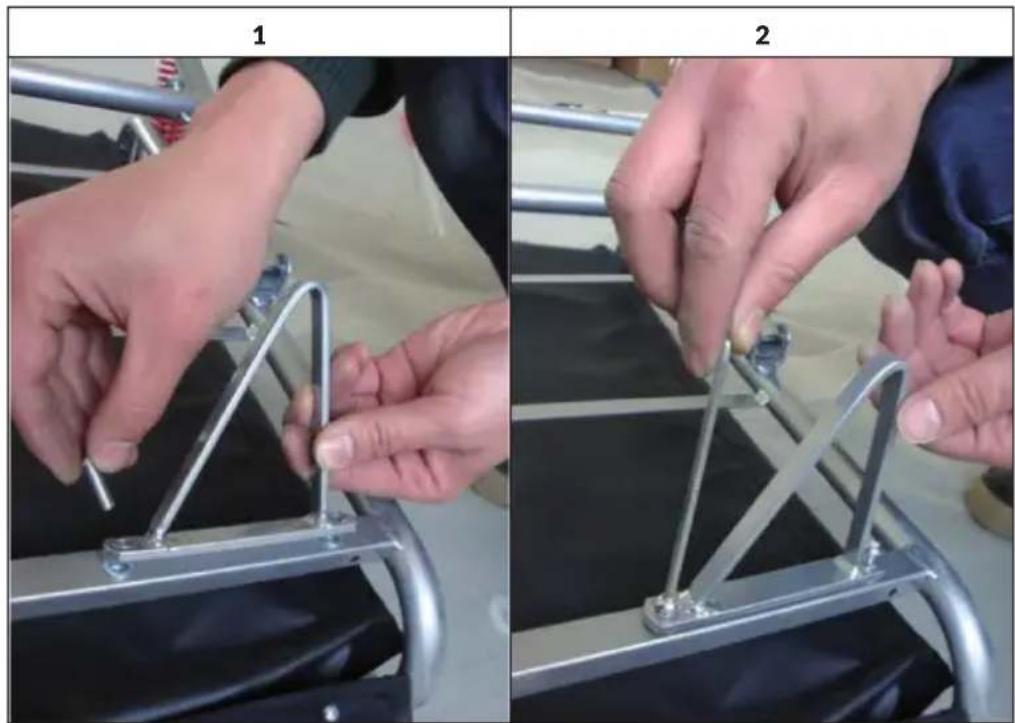

Bevestiging van de steun

De steun houdt de hondenkooi vast als het voorwiel of de aanhangerkoppeling wordt verwijderd. Monteer de ophangset zoals weergegeven op de volgende afbeeldingen:

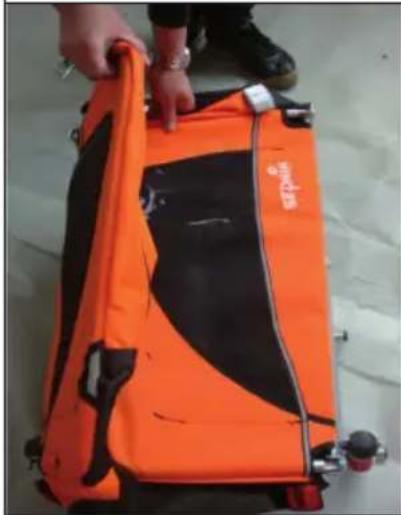

De aanhanger uitklappen

Wanneer de aanhanger plat ligt, heft u de zijwanden op totdat ze verticaal staan. Positioneer de rolbeugel zo dat de gaten in de zijwanden en de gaten aan de beide einden van de rolbeugel zich op één lijn bevinden.

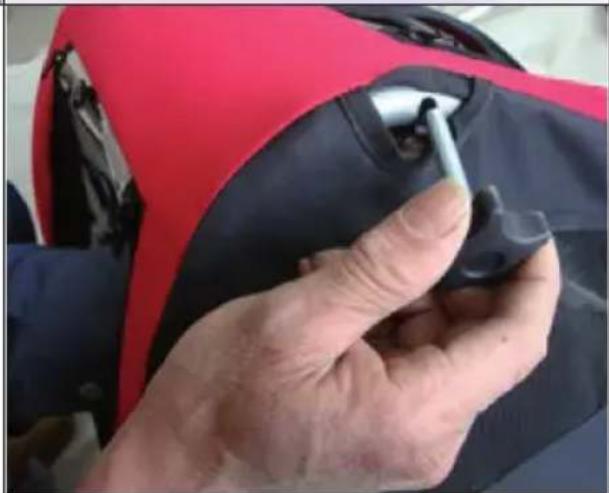

Steek de knop van buitenaf door de zijwand in het schroefdraad aan het einde van de rolbeugel. Herhaal dit aan de andere kant en draai de beide knoppen vast.

Plaatsen van de wielen

Steek het buitenste deel van de wielas in het binnenste deel van de as. De wielen zijn geblokkeerd als u voelt dat ze vastklikken in de vering van de asbuis. De wielen kunnen heel eenvoudig, door op de knop van het veermechanisme aan de onderkant van de as te drukken, worden verwijderd en uit de asbuis worden getrokken.

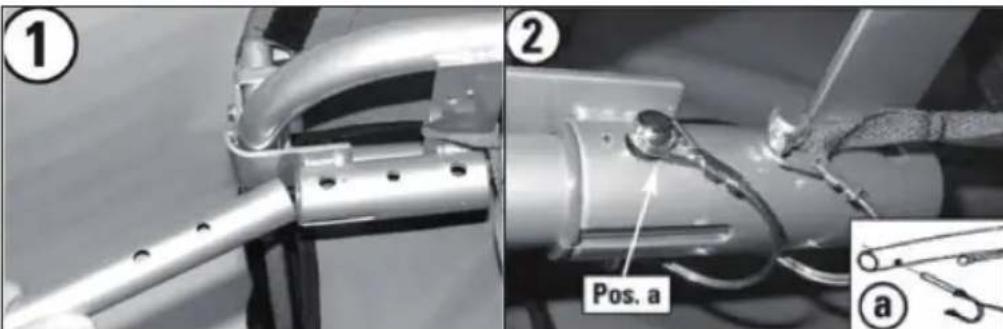

Plaatsen van de aanhangerkoppeling

Ter bevestiging van de aanhangerkoppeling schuift u het ronde einde in de daarvoor bestemde opname (afbeelding 1) aan de linkerkant. Zet de geplaatste dissel vast met de meegeleverde snelspanner (pos. a) en de borgpen (afbeelding 2). De bocht in de koppeling is nu, met betrekking tot de rijrichting, naar rechts gericht.

Let op! Zorg ervoordat de borgpen stevig zit, want een losse trekstang kan ertoe leiden dat u de controle over de aanhanger verliest terwijl u onderweg bent.

BEVESTIGING AAN DE FIETS

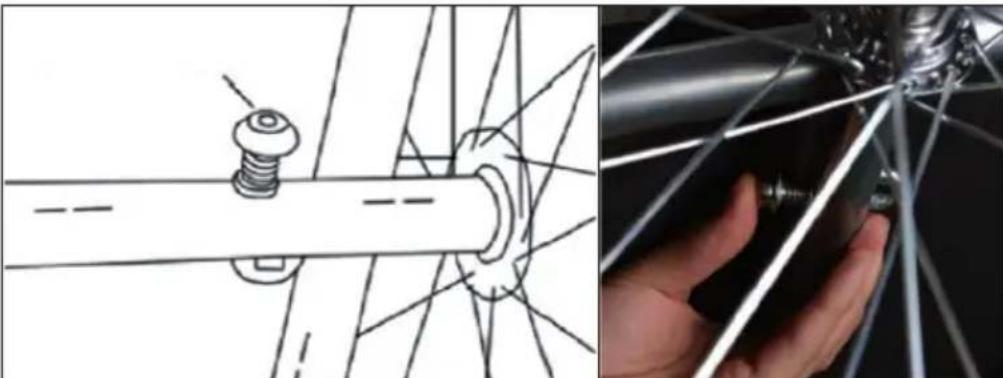

De trekstang is snel en simpel aan de fiets te bevestigen: Schroef de moer van de achterwielnaaf eraf en steek die in de haak tussen het fietsframe en de achterwielnaaf (als een extra ring).

Schroef het achterwiel van uw fiets weer vast.

De haak moet, zoals in de afbeelding weergegeven, met het 'mann deel naar achteren wijzen, weg van de fiets. Plaats de aanhanger achter de fiets en integreer het 'mannelijke' deel in het daarvoor bestemde oog ('vrouwelijke' deel zie afbeelding).

Beveilig de verbinding met de veiligheidsgordel door deze eenmaal om het fietsframe te wikkelen (let erop dat de gordel niet tussen de spaken terechtkomt) en bevestig het hanger-deel aan de trekstang.

INSTALLATIE VAN HET VOORWIEL EN DE HANDGREEP

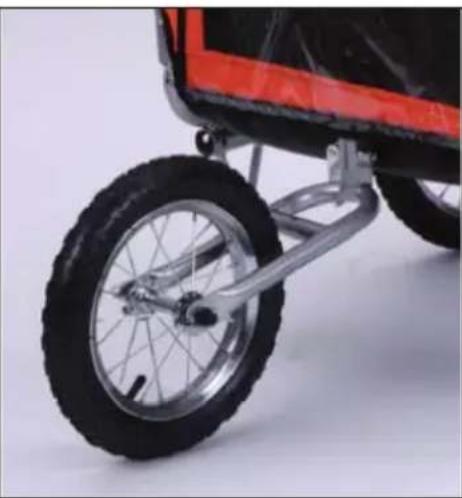

Installatie van het voorwiel

• Controleer of de aanhangerkoppeling vastgeklikt is onder het frame.
• Bevestig voorwiel: Schuif de korte vierkante buis aan het voorwiel over de bijpassende buis aan de onderkant van de voorkant van de aanhangercabine. Richt de gaten in elke buis, plaats de snelkoppelingspen en trek hem vast.

Bevestig de beide bevestigingsbuizen aan de achterkant van het frame. Richt de gaten in de bevestigingsbuis richting het open einde van de montagebuis. Schroef de schroeven door de buis en de gaten. Beveilig de schroeven vanuit de binnenkant van de cabine met moeren. Draai de schroeven en moeren goed vast met een schroevendraaier en moersleutel. Schuif de einden van het stuur in de bevestigingsbuizen, richt de gaten in de goede richting, plaats de borgpen en vergrendel ze.

Aanpassen van de handgreep

Druk aan elke kant op de knoppen en draai het stuur in een comfortabele positie. Beweeg het stuur naar boven en beneden om te controleren of hij goed vastzit.

NL

Instappen en uitstappen van huisdieren

• Laat uw huisdier alleen via de achterdeur in- en uitstappen als de voordeur gesloten is en de aanhanger aan de fi ets is bevestigd.
• Als het dier zich in de aanhanger bevindt, bevestigt u het einde van de veiligheidslijn (inbegrepen) aan de halsband van het dier en het andere einde aan de D-ring in de aanhanger. Pas de lengte van de lijn zo aan, dat het dier bij een open lijn niet door de voorruit kan ontsnappen.
• Sluit voor vertrek altijd de achterdeur.

De aanhanger leren kennen

Maak uw huisdier langzaam vertrouwd met de aanhanger. Open en sluit de deuren en laat uw huisdier op commando in- en uitstappen.

In beweging

Wen uw huisdier langzaam aan de beweging van de aanhanger door hem langzaam te duwen. Blijft uw huisdier rustig zitten, dan kunt u een klein stukje gaan rijden. Als het dier onrustig wordt, stopt u, kalmeert u het dier en geeft het, zodra het weer rustig is, iets lekkers.

In volle vaart

Let erop dat uw huisdier kalm blijft en de aanhanger accepteert, verleng de ritjes beetje bij beetje.

WAARSCHUWING!

Letselgevaar! Aanhanger en koppeling moeten correct gemonteerd zijn. Controleer de aanhanger en de koppeling regelmatig op beschadiging en los zittende elementen van bevestiging. Beschadiging door een incorrecte montage kunnen tot zwaar letsel en zelfs de dood leiden.

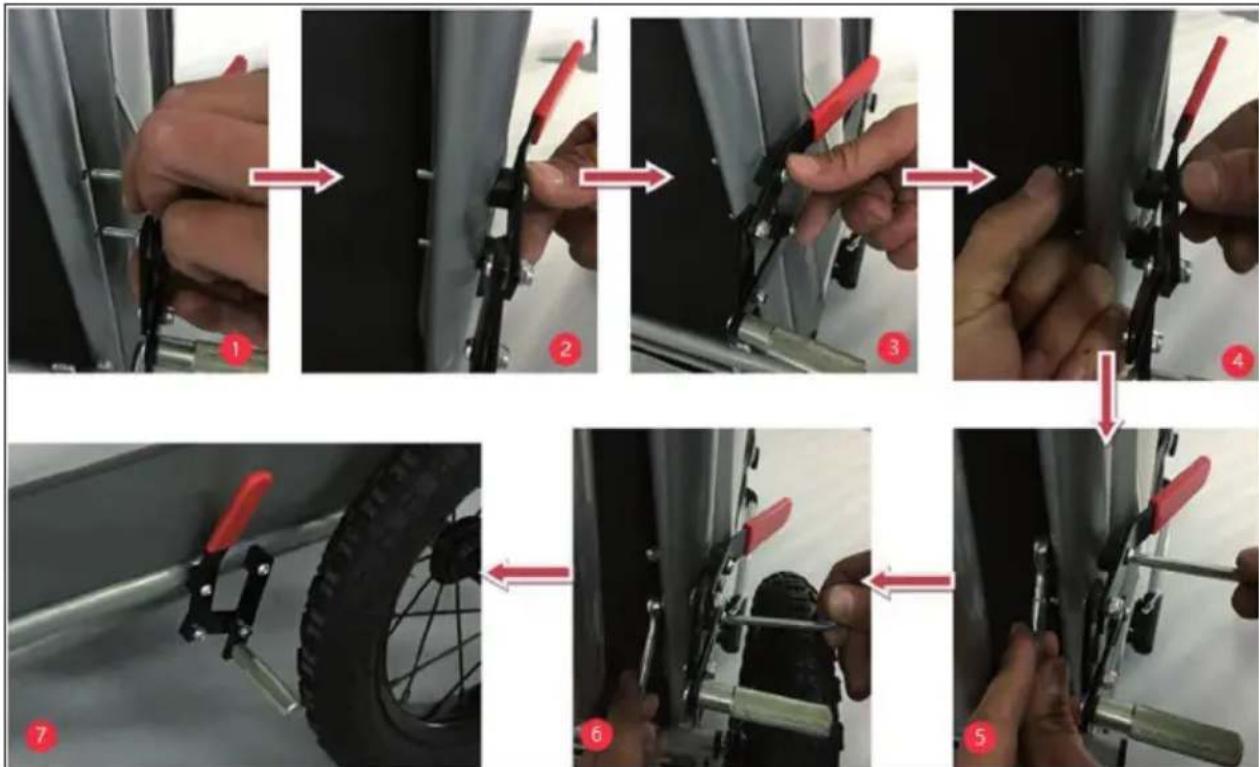

Gebroek een moersleutel en een schroevendraaier om de handrem als volgt te bevestigen:


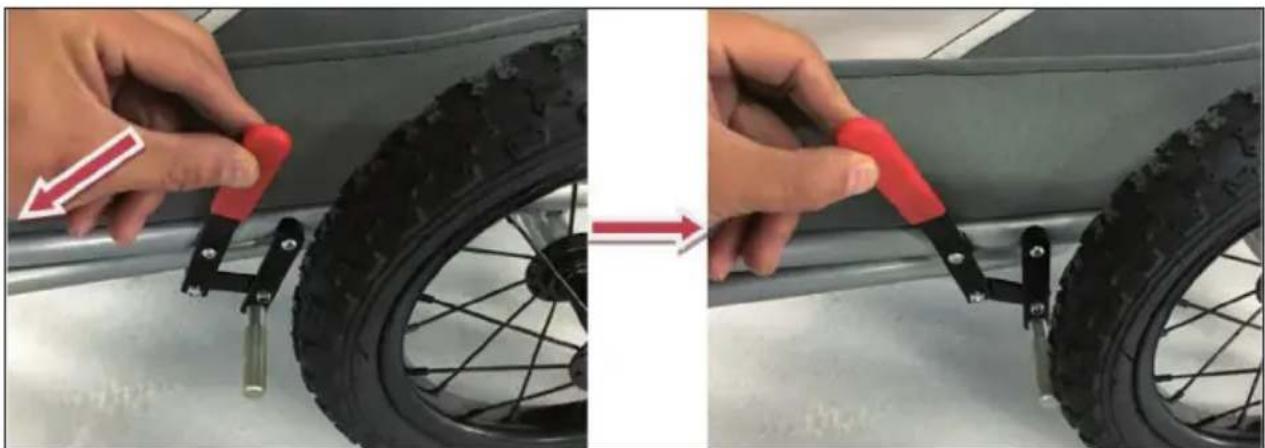

Zo gebruikt u de rem

Trek de rem in de richting van de pijl om hem aan te trekken. Druk de rem in tegenovergestelde richting om hem los te laten.

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.
