BEDIENUNGSANLEITUNG Husky Vario Klarfit

Hundeanhänger & Hundebuggy

Dog Trailer & Dog Jogger

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Zusammenbau 4

Befestigung am Rad 8

Installation von Vorderrad und Handgriff 8

Transport von Haustieren 10

Verwenden der Handbremse 11

Artikelnummer 10034172, 10034173,	10039888,10039889, 10039890
Gewicht 19,8 kg
Zulässige Beladung 40 kg
Empfohlene Höchstgeschwindigkeit 16 km/h
Räder / Abmessungen 20“ x 1.75 / 80x56x60 cm

SICHERHEITSHINWEISE

• Der Anhänger darf nicht mit mehr als 40 kg beladen werden.
  • Die empfohlene Höchstgeschwindigkeit beträgt 16 km/h.
• Der Anhänger darf nicht benutzt werden, um Personen damit zu befördern.
• Führen Sie keine technischen Modifikationen am Gerät durch. Dies kann zu Gefahren im Straßenverkehr führen und die Herstellergarantie erlischt.
• Tragen Sie immer einen Helm.
• Nutzen Sie den Anhänger nicht auf steinigem, unebenem Gelände und in gefährlichen Verkehrssituationen.
• Das ziehende Fahrrad muss in einwandfreiem Zustand sein. Die Bremsen sollten perfekt funktionieren. Mit Anhänger (und Beladung) verlängert sich Ihr Bremsweg.
• Beladen Sie den Anhänger nur bis zur Oberkante, damit herausfallende Dinge nicht den Straßenverkehr gefährden.

ZUSAMMENBAU

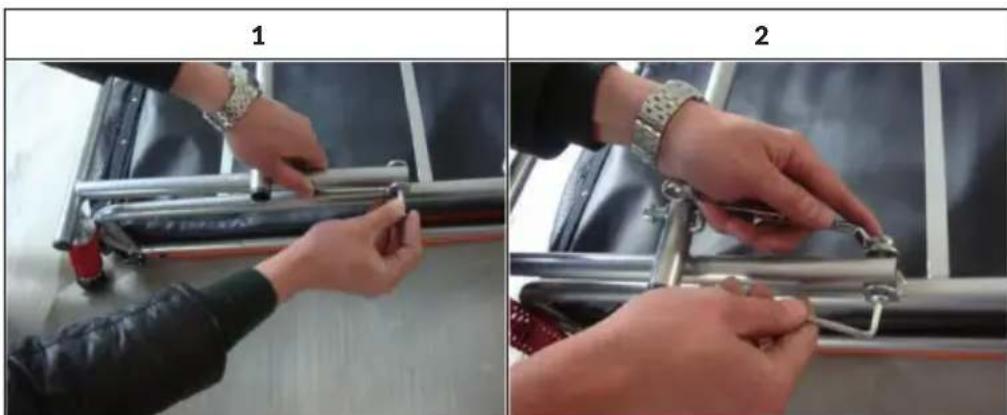

Montieren Sie den Aufhängungssatzes, wie auf den folgenden Bildern dargestellt:

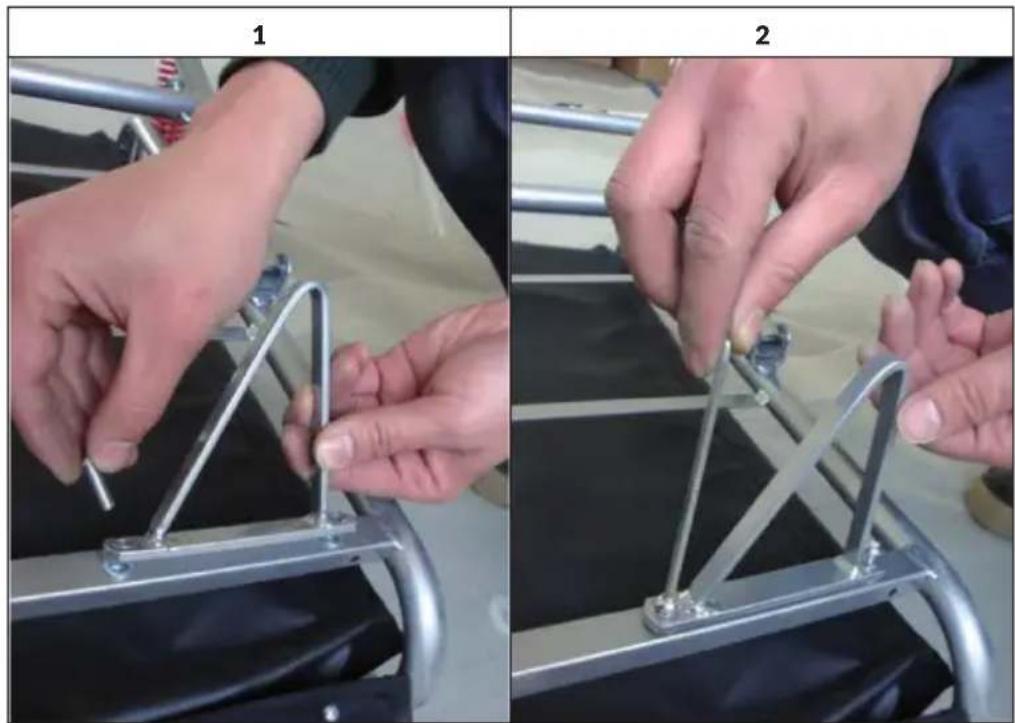

Befestigen der Stütze

Die Stütze wird hält den Hundekäfig, wenn das Vorderrad oder die Anhängerkupplung entfernt wird. Montieren Sie die Stütze, wie auf den folgenden Bildern dargestellt:

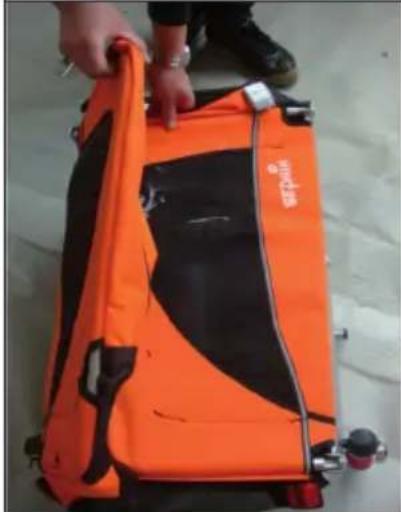

Aufklappen des Anhängers

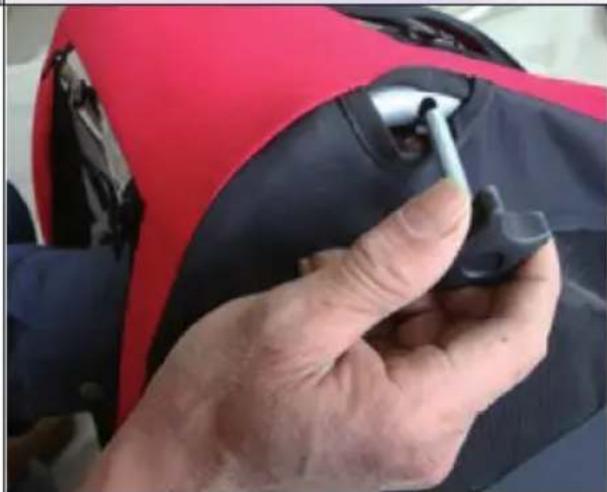

Wenn der Anhängerrahmen flach aufliegt, heben Sie die Seitenwände so an, dass sie senkrecht stehen. Positionieren Sie den Überrollbügel so, dass die Löcher in den Seitenwänden und die Löcher an den Enden des Überrollbügels ausgerichtet sind.

Setzen Sie den Knopf von außen an der Seitenwand und dann in das Gewinde am Ende des Überrollbügels ein. Wiederholen Sie dies für die andere Seite und ziehen Sie beide Knöpfe fest.

Stecken Sie den Außenteil der Radachse in den Innenteil der Achse. Die Räder sind arretiert, wenn Sie spüren, dass sie in die Federung am Achsrohr einrasten. Die Räder können einfach durch Drücken der Taste am Federspeichermechanismus auf der Unterseite der Achse entfernt und aus dem Achsrohr gezogen werden.

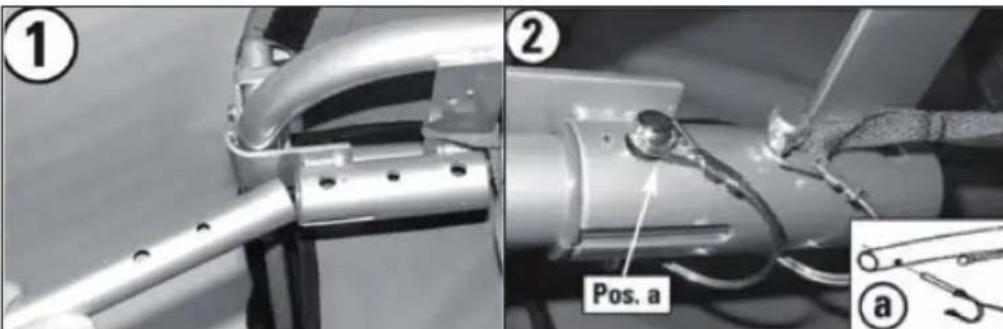

Anbringen der Anhängerkupplung

① ② Pos. a a

Zur Befestigung der Anhängerkupplung schieben Sie das runde Ende in die dafür vorgesehene Aufnahme (Bild 1) auf der linken Seite. Sichern Sie die eingesetzte Deichsel mit dem mitgelieferten Schnellspanner (Pos.a) und dem Sicherungsstift (Bild 2). Die Krümmung in der Anhängerkupplung ist nun in Bezug auf die Fahrtrichtung nach rechts gerichtet.

Hinweis: Stellen Sie sicher, dass der Sicherungsstift sicher sitzt ist, da eine lose Zugstange dazu führen kann, dass Sie während der Fahrt die Kontrolle über den Anhänger verlieren.

BEFESTIGUNG AM RAD

Die Zugstange ist auf einfache und schnelle Weise mit dem Fahrrad zu verbinden: Schrauben Sie die Mutter der Hinterradnabe ab und stecken Sie den Haken zwischen Fahrradrahmen und Hinterradnabe (wie eine zusätzliche Unterlegscheibe).

Schrauben Sie das Hinterrad ihres Fahrrades wieder fest.

Der Haken sollte, wie in der Abbildung zu sehen, mit dem „männlichen“ Teil nach hinten zeigend und vom Fahrrad weg zeigend angebaut werden. Stellen Sie den Hänger hinter das Fahrrad und integrieren Sie das „männliche“ Stück in die dafür vorgesehene Öse („weibliches“ Teil, siehe Abbildung).

Sichern Sie die Verbindung mit dem Sicherheitsgurt, indem Sie diesen einmal um den Fahrradrahmen wickeln (achten Sie darauf, dass er nicht in die Speichen gerät) und am Hänger-Teil der Ziehstange befestigen.

INSTALLATION VON VORDERRAD UND HANDGRIFF

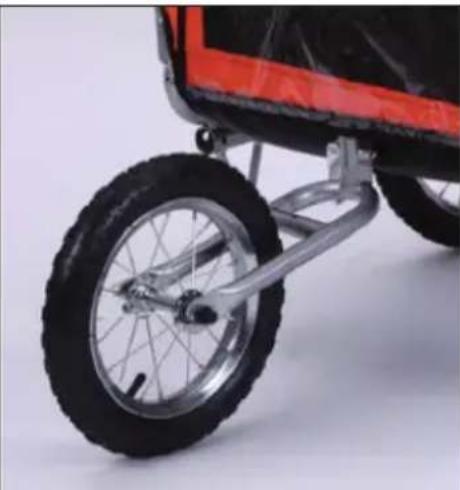

Installation des Vorderrads

• Vergewissern Sie sich, dass die Anhängerkupplung unter dem Rahmen eingerastet ist.
• Befestigen Sie die Vorderradbaugruppe: Schieben Sie das kurze Vierkantrohr am Vorderrad über das passende Rohr an der Unterkante der Vorderkante der Anhängerkabine. Richten Sie die Löcher in jedem Rohr aus, setzen Sie den Schnellspannstift ein und ziehen Sie ihn fest.

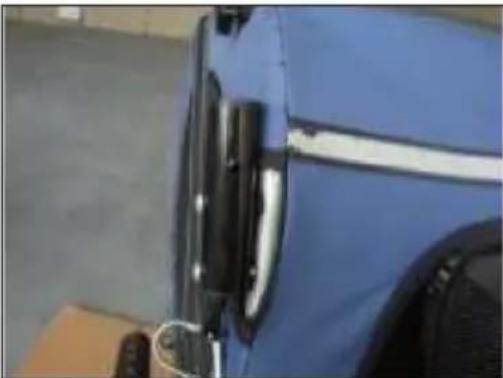

Befestigung des Handgriffs

Befestigen Sie die beiden Halterohre am Rahmen auf der Rückseite. Richten Sie die Löcher am Halterohr am offenen Ende des Montagerohres aus. Schrauben Sie Schrauben durch das Rohr und die Löcher. Sichern Sie die Schrauben von der Innenseite der Kabine aus mit Muttern. Ziehen Sie sie die Schrauben und Muttern mit einem Schraubendreher und einem Schraubenschlüssel fest an. Schieben Sie die Enden des Lenkers in die Befestigungsrohre, richten Sie die Löcher aus, setzen Sie die Sicherungsstifte ein und verriegeln Sie sie.

Anpassen des Handgriffs

Drücken Sie die Tasten auf jeder Seite und drehen Sie den Lenker in eine bequeme Position. Drücken Sie den Lenker nach oben oder unten, um sicherzustellen, dass er eingerastet ist.

TRANSPORT VON HAUSTIEREN

Beladen und Entladen von Haustieren

• Beladen und Entladen Sie das Haustier nur durch die Hintertür, wenn die Vordertür geschlossen ist und der Anhänger am Fahrrad befestigt ist.
• Wenn sich das Haustier im Anhänger befindet, befestigen Sie ein Ende der Sicherheitsleine (im Lieferumfang enthalten) am Halsband des Haustieres und das andere Ende am D-Ring im Anhänger. Stellen Sie die Länge der Leine so ein, dass das Haustier bei geöffneter Leine nicht durch die Frontscheibe austreten kann.
• Schließen Sie während der Fahrt immer die hintere Tür.

Den Anhänger kennen lernen

Machen Sie Ihren Haustier langsam mit dem Anhänger vertraut, öffnen und schließen Sie die Türen und lassen Sie Ihren Haustier auf Kommando wieder aussteigen.

In Bewegung

Gewöhnen Sie Ihr Haustier an die Bewegung des Anhängers, indem Sie das Gespann langsam schieben. Sitzt das Haustier ruhig, fahren Sie ein kleines Stück. Wird es unruhig, halten Sie das Gespann an, beruhigen Sie es und belohnen Sie es, sobald es ruhig ist, mit Leckerlies.

In voller Fahrt

Versichern Sie sich, dass Ihr Haustier ruhig ist und den Anhänger gut annimmt, verlängern Sie die Fahrtzeiten schrittweise.

WARNUNG

Verletzungsgefahr! Anhänger und Anhängerkupplung müssen ordnungsgemäß montiert sein. Überprüfen Sie den Anhänger und die Anhängerkupplung regelmäßig auf Beschädigungen oder lose Befestigungselemente. Beschädigungen oder unsachgemäße Installationen können zu schweren Verletzungen oder zum Tod führen.

VERWENDEN DER HANDBREMSE

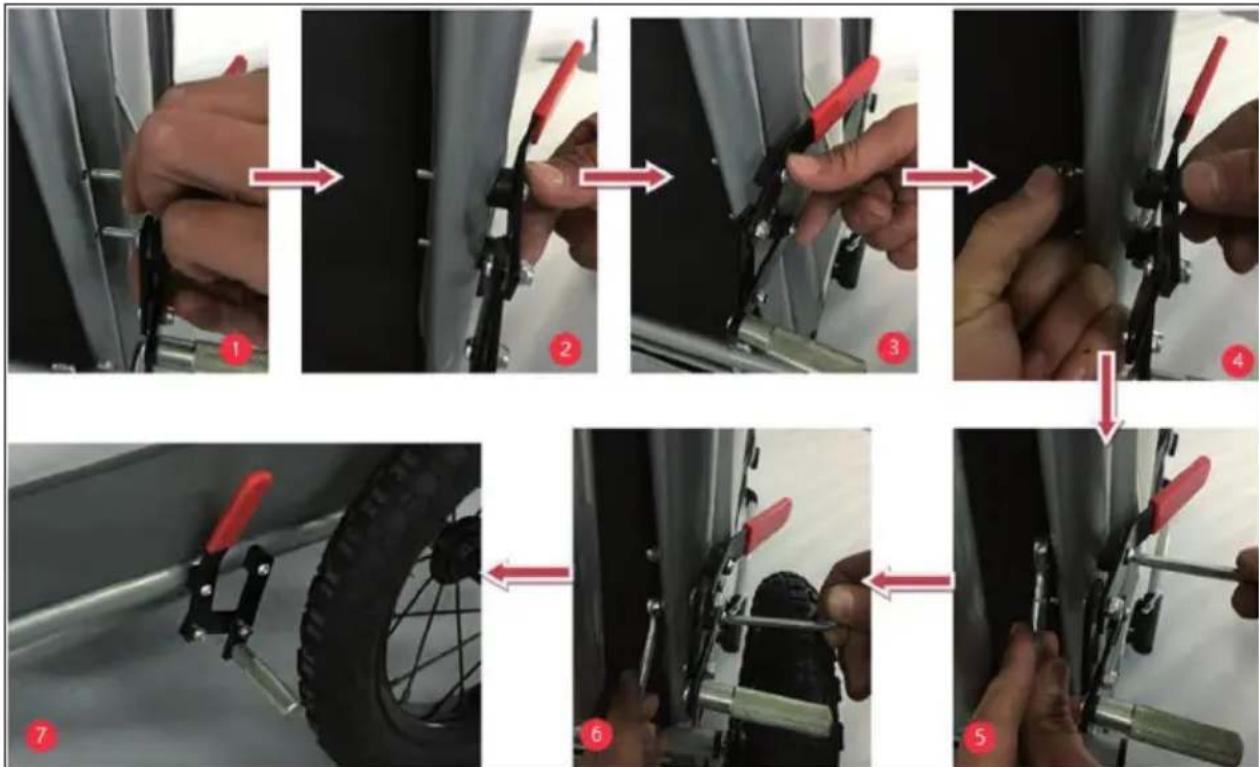

Einbau

Verwenden Sie einen Schraubenschlüssel und einen Schraubendreher, um die Handbremse wie folgt zu befestigen:

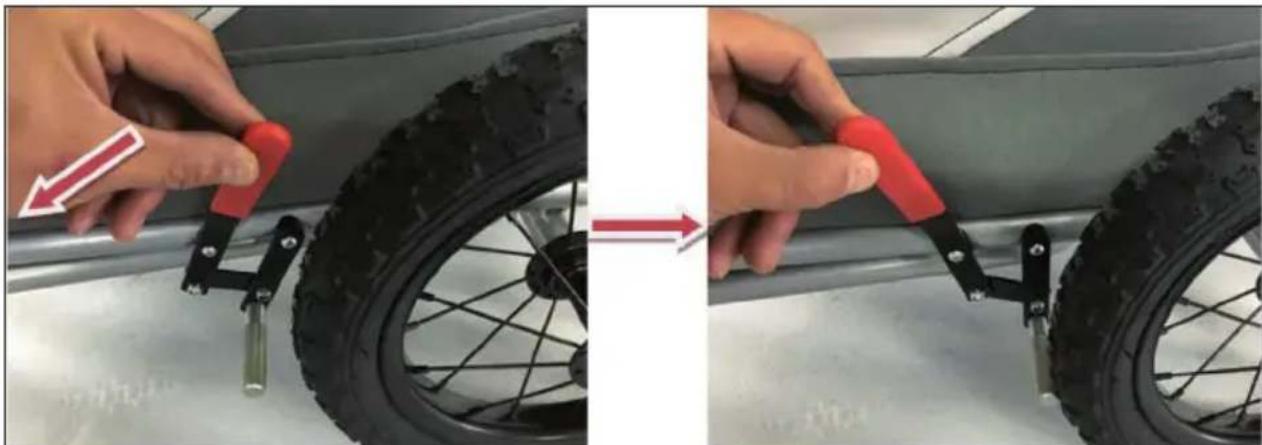

So benutzen Sie die Bremse

Ziehen Sie den Bremshebel in Pfeilrichtung, um die Bremse anzuziehen. Drücken Sie den Bremshebel in die entgegengesetzte Richtung, um die Bremse zu lösen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:
