BEDIENUNGSANLEITUNG Goldie Home Klarfit

Fahrrad-Hundeanhänger

Bicycle Dog Trailer

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Produkts. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Lieferumfang 5

Montage 6

Ankuppeln des Anhängers an das Fahrrad 9

Be- und Entladen von Haustieren 11

TECHNISCHE DATEN

Artikelnummer 10045147, 10045148
Zulässige Zuladung 40 kg
Empfohlene Höchstgeschwindigkeit 16 km/h

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland (Germany).

Importeur für Großbritannien

• Der Anhänger ist nur für den Transport von Haustieren bestimmt. Keine menschlichen Insassen!
  • Maximale Belastung: 40 kg.
• Fahren Sie immer mit geschlossener Hecktür. Während der Fahrt sollte Ihr Haustier immer mit der Sicherheitsleine gesichert sein, die auf die richtige Länge eingestellt ist.
• Höchstgeschwindigkeit: 16 km/h.
• Tragen Sie während der Fahrt immer einen Helm.
• Überprüfen Sie sorgfältig die Schrauben, Muttern und Sicherheitsstifte. Vergewissern Sie sich, dass alle diese Teile richtig angezogen oder gesichert sind.
• Seien Sie sich bewusst, dass das Fahren mit dem Anhänger Ihren Bremsweg verlängert und Ihre Fähigkeit, das Fahrrad zu kontrollieren, beeinträchtigen kann. Üben Sie gründlich in einem sicheren Bereich, bis Sie sich damit vertraut gemacht haben.
• Verwenden Sie nur die vom Hersteller gelieferten Räder mit einem Reifendruck von 30-35 bar.
• Nehmen Sie keine Veränderungen am Anhänger oder an der Anhängerkupplung vor, die zu Verletzungen oder zum Tod führen können.

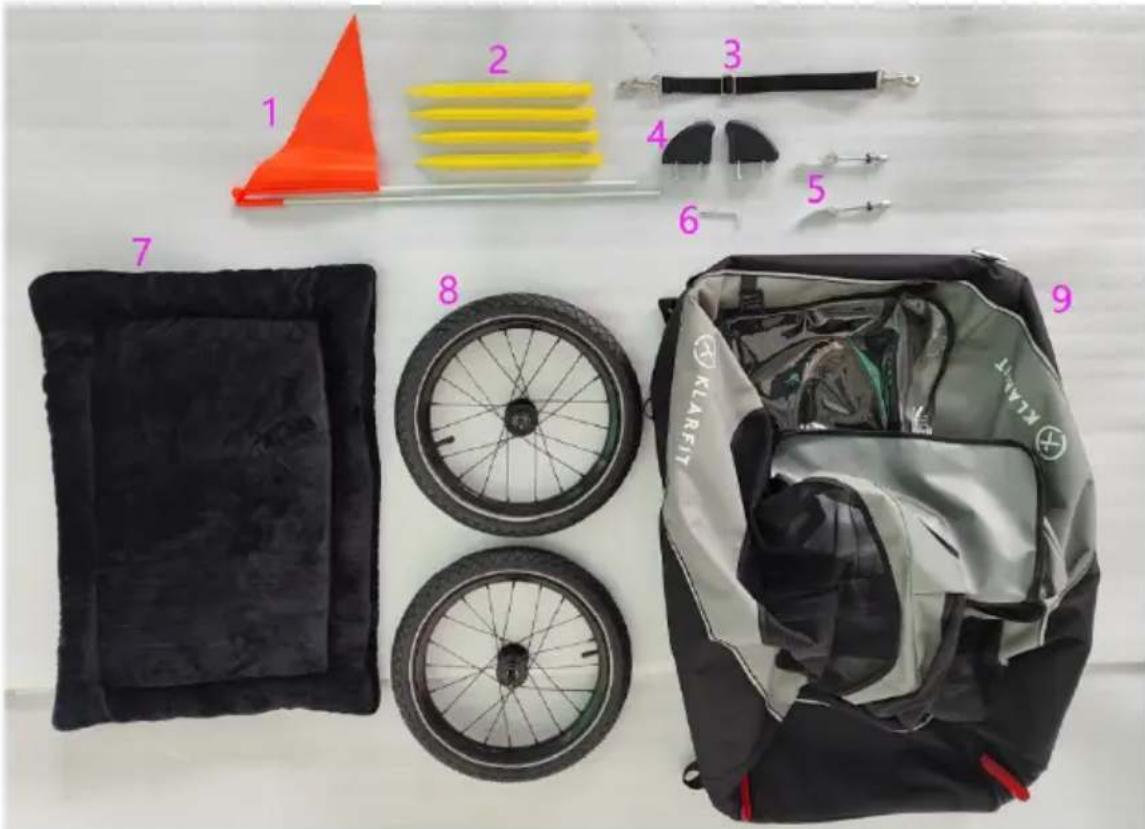

LIEFERUMFANG

1 2 3 4 5 6 7 8 9 KLAREFIT

#	Bezeichnung Anzahl
1	Sicherheitsflagge 1
2	Heringe 4
3	Sicherheitsleine 1
4	Schutzblech 2
5	Schnellspanner 2
6	Sechskantschlüssel (4 mm) 1
7	Matte 1
8	Räder 2
9	Karosserie 1

MONTAGE

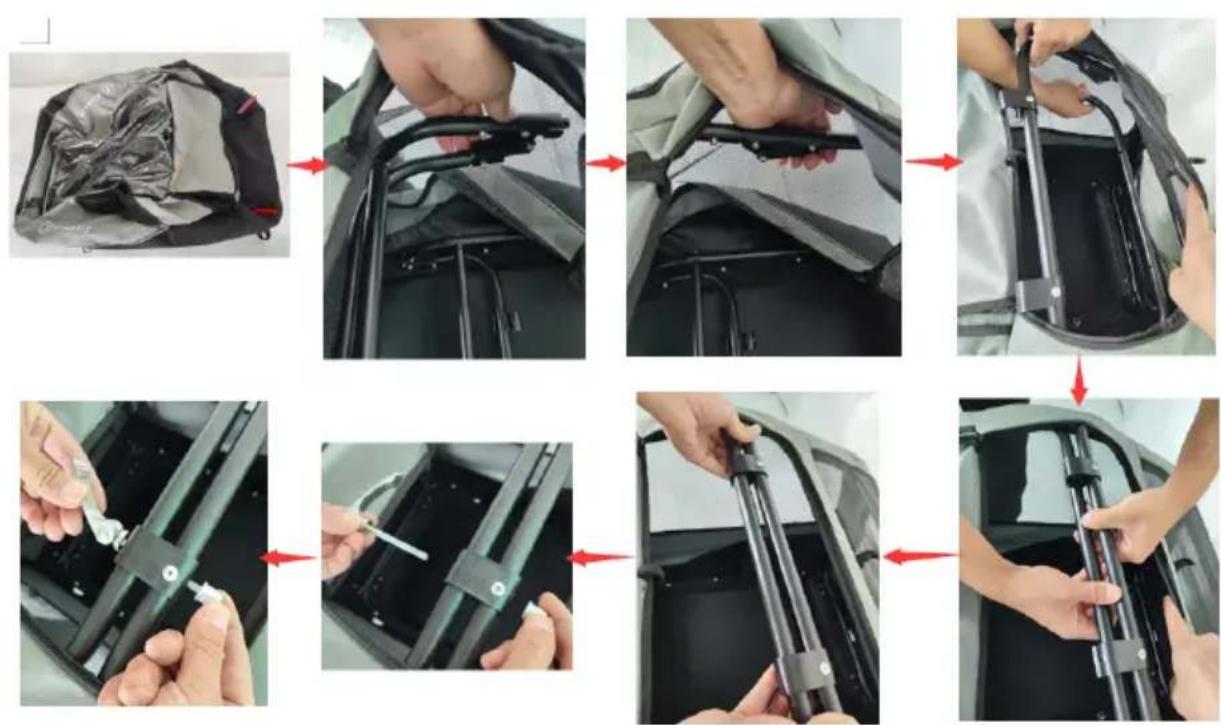

1. Anhängeraufbau ausklappen

(1) Nehmen Sie die Anhängerkarosserie aus dem Karton, klappen Sie den Klappmechanismus des Rahmens aus (Hinweis: Drücken Sie den Knopf und schieben Sie ihn nach innen, um ihn hochzuklappen), bauen Sie den Rahmen wie in den folgenden Bildern und Schritten beschrieben zusammen. Verwenden Sie den Schnellverschluss des Rahmens Rohr, bitte stellen Sie sicher, dass der Rahmen verriegelt Sicherheit.

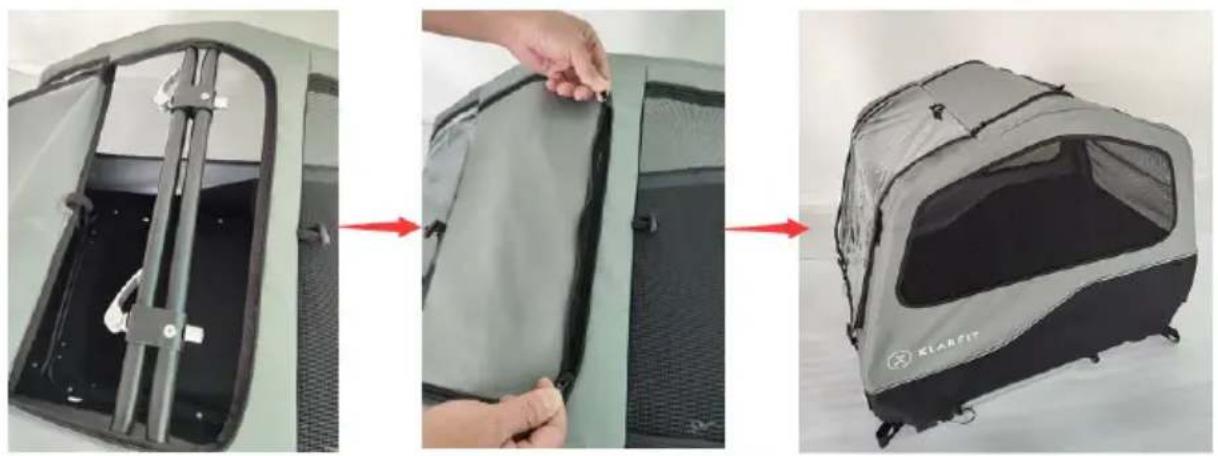

(2) Mit dem Schnellverschluss beide Seiten fest verbinden und dann den Reißverschluss hochziehen.

Hinweis: Der zusammengebaute Anhängeraufbau kann so als Käfig verwendet werden.

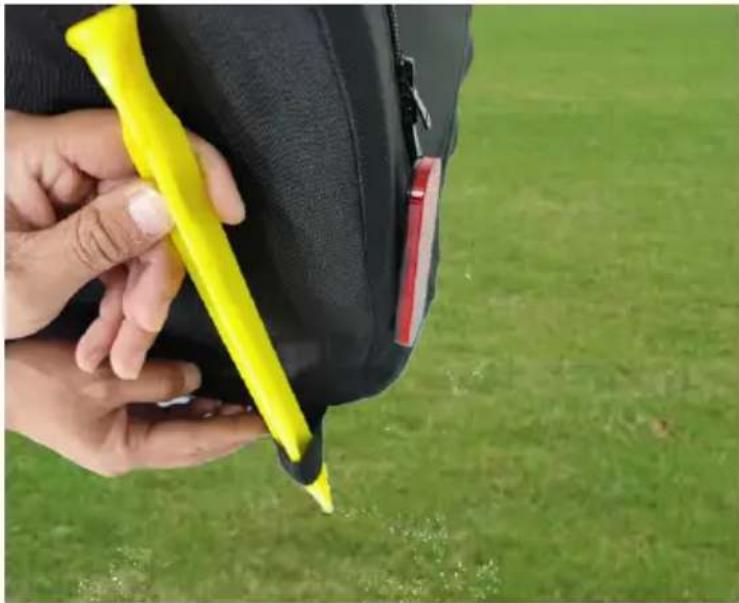

Zusätzliche Funktion

Es gibt Ringband an vier Ecken des zusammengebauten Anhängers Körper, mit dem Boden Heringe, die zusammengebauten Anhänger Körper könnte als Käfig und Camping draußen verwendet werden. Bitte sehen Sie unten angewiesene Bild.

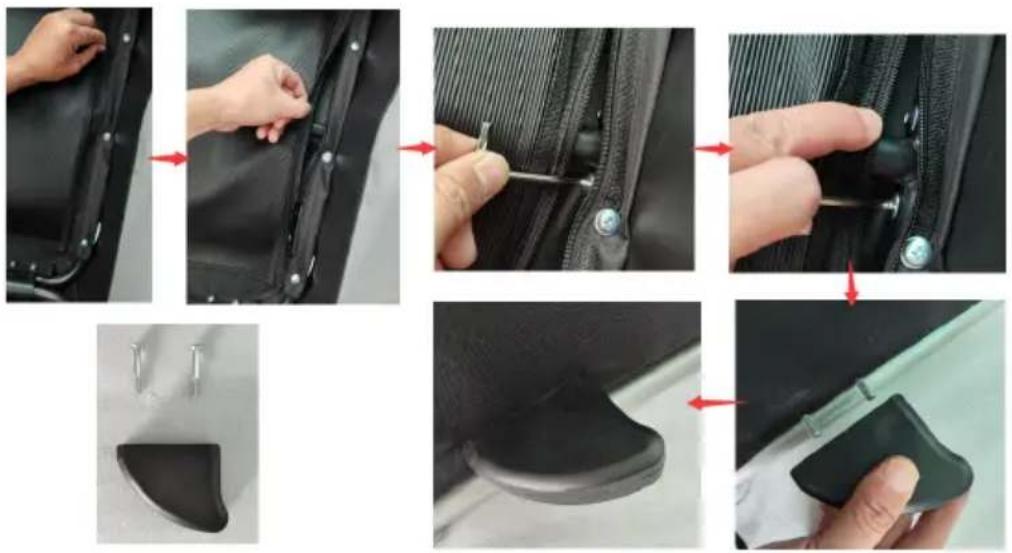

2. Montage der Radabdeckungen

Öffnen Sie den Reißverschluss unter der Seitenwand im Inneren, und verwenden Sie den Sechskantschlüssel, um die Radabdeckungen auf beiden Seiten wie in den folgenden Bildern und Schritten zu montieren, stellen Sie sicher, dass die Radabdeckungen fest montiert sind.

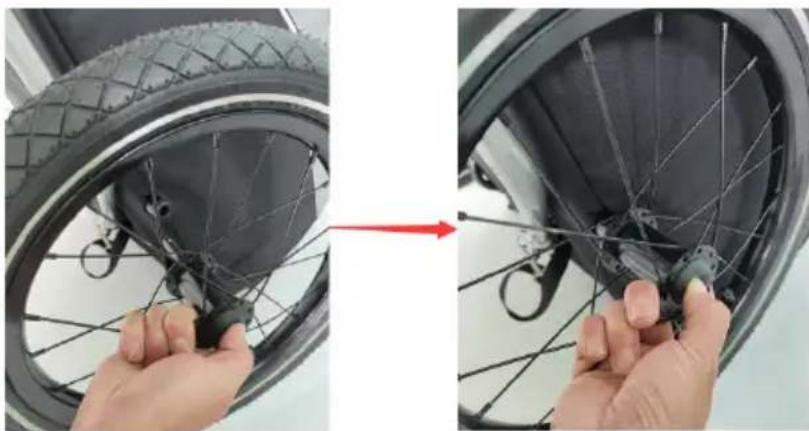

Drücken Sie den Zentrierknopf der Achse und setzen Sie die Achse gleichzeitig in das Rahmenrohr ein, stellen Sie sicher, dass das Rad sicher montiert ist.

Hinweis: Drücken Sie den Knopf und machen Sie den umgekehrten Schritt, um das Rad zu entfernen.

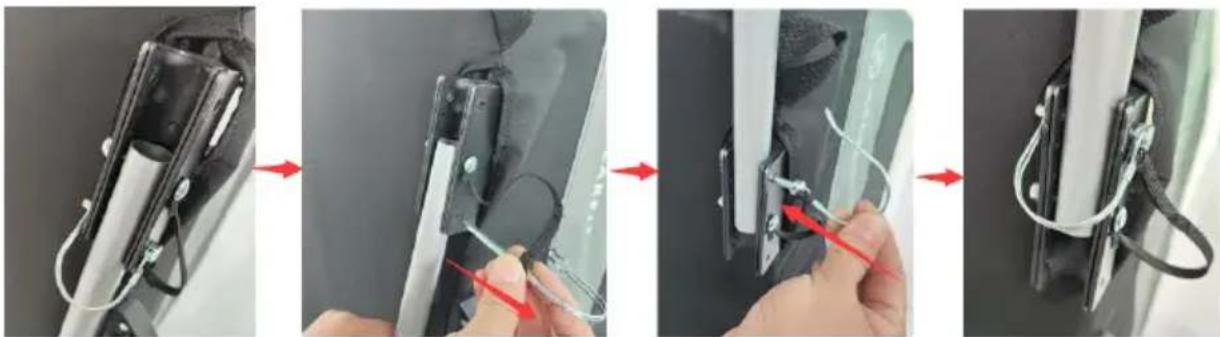

4. Montieren Sie die Anhängerkupplung

Heben Sie den Anhänger an. Entfernen Sie den Sicherungsstift aus der hinteren Bohrung der Deichselbefestigung. Schwenken Sie die Deichsel um 180°. Verriegeln Sie die Deichsel, indem Sie den Sicherungsstift wieder einstecken.

WARNUNG!

Gefahr von schweren Verletzungen oder Tod

Vor der Benutzung des Anhängers muss der Sicherungsstift für die beiden Stangen eingerastet werden. Eine nicht ordnungsgemäß gesicherte Deichsel kann sich während der Fahrt lösen, was zu schweren Verletzungen oder zum Tod führen kann.

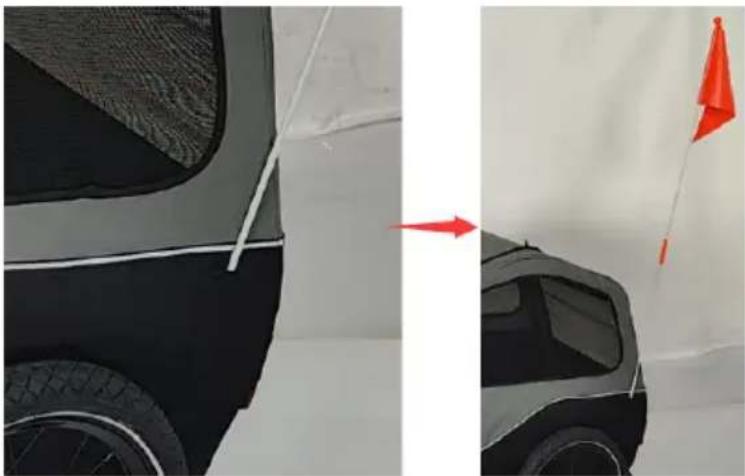

5. Anbringen der Sicherheitsfahne

Stecken Sie den Flaggenmast in die Flaggentasche in der linken hinteren Ecke des Seitenteils. Verwenden Sie immer die Sicherheitsflagge. Sie ist ein wichtiges Sicherheitsmittel, das dazu beiträgt, Sie für Autofahrer und andere Radfahrer besser sichtbar zu machen.

ANKUPPELN DES ANHÄNGERS AN DAS FAHRRAD

ANMERKUNG: Die Universalkupplung ist nur für Fahrräder mit Vollachse oder/und mit Schnellspannachse geeignet.

1. Fahrräder mit Vollachse

Entfernen Sie die linke Achsmutter vom Fahrrad. Eventuelle Distanzstücke oder Unterlegscheiben können im Allgemeinen beibehalten werden. Setzen Sie die Kupplung auf die Achse und bringen Sie die Mutter wieder an.

WARNUNG!

Gefahr von schweren Verletzungen oder Tod

- Die Achsmutter muss mit mindestens 5 vollen Umdrehungen auf dem Achsgewinde festgezogen werden, damit eine ausreichende Klemmkraft gewährleistet ist. Ein zu kurzes Gewinde kann zu einem unbeabsichtigten Lösen des Hinterrades führen und somit schwere Verletzungen oder den Tod verursachen.

- Wickeln Sie das Sicherungsband um die Kettenstrebe und befestigen Sie es mit dem Karabinerhaken am D-Ring der Anhängerkupplung.

WARNUNG!

Gefahr von schweren Verletzungen oder Tod:

Anhängevorrichtung und Sicherheitsgurt müssen ordnungsgemäß installiert sein. Überprüfen Sie die Kupplung und die Anhängerkupplung regelmäßig auf Beschädigungen oder lose Befestigungselemente. Eine beschädigte oder unsachgemäße Montage kann zu schweren Verletzungen oder zum Tod führen.

2. Fahrräder mit Schnellspannachse

Nehmen Sie den Schnellspanner vom Fahrrad ab und führen Sie ihn zusammen mit der Schnellspannerachse durch die Kupplung. Schieben Sie den Schnellspanner wieder durch die Radhohlachse, schrauben Sie die Mutter fest und klemmen Sie den Schnellspanner mit dem richtigen Druck.

Um sicherzustellen, dass die Nabe ausreichend in der Hohlachse geklemmt wird, muss der Schnellspannhebel bei der Bewegung von der offenen in die mittlere Position zu greifen beginnen, und wenn Sie sich der geschlossenen Position nähern, sollten Sie beim Anziehen einen deutlichen Widerstand spüren. Wenn sich der Schnellspannhebel zu leicht oder zu schwer bewegen lässt, ziehen Sie die Schnellspannmutter auf der anderen Seite der Nabe an oder lösen Sie sie.

WARNUNG!

Gefahr von schweren Verletzungen oder Tod

• Die Achsmutter muss mit mindestens 5 vollen Umdrehungen auf dem Achsgewinde festgezogen werden, damit eine ausreichende Klemmkraft gewährleistet ist. Ein zu kurzes Gewinde kann zu einem unbeabsichtigten Lösen des Hinterrades führen und somit schwere Verletzungen oder den Tod verursachen.
• Wickeln Sie das Sicherungsband um die Kettenstrebe und befestigen Sie es mit dem Karabinerhaken am D-Ring der Anhängerkupplung.

WARNUNG!

Gefahr von schweren Verletzungen oder Tod:

Anhängevorrichtung und Sicherheitsgurt müssen ordnungsgemäß installiert sein. Überprüfen Sie die Kupplung und die Anhängerkupplung regelmäßig auf Beschädigungen oder lose Befestigungselemente. Eine beschädigte oder unsachgemäße Montage kann zu schweren Verletzungen oder zum Tod führen.

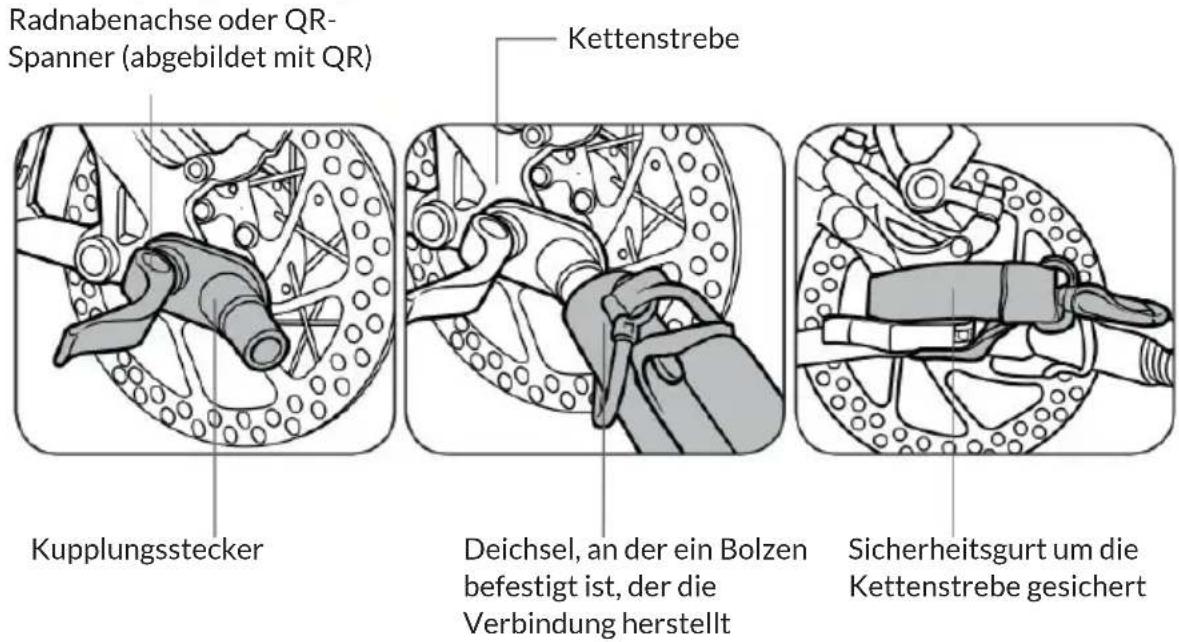

Radnabenachse oder QR- Spanner (abgebildet mit QR) Kutplungsstecker Kettenstrebe Deichsel, an der ein Bolzen befestigt ist, der die Verbindung herstellt Sicherheitsgurt um die Kettenstrebe gesichert

BE- UND ENTLADEN VON HAUSTIEREN

Be- und entladen Sie Ihr Haustier nur durch die Hintertür, wobei die Vordertür geschlossen und der Anhänger am Fahrrad befestigt sein muss. Legen Sie die Matte in den Anhänger (falls erforderlich), während sich das Tier im Anhänger befindet, befestigen Sie ein Ende der Sicherheitsleine (im Lieferumfang enthalten) am Halsband des Tieres und das andere Ende am D-Ring im Anhänger. Stellen Sie die Länge der Leine so ein, dass das Haustier nicht durch das geöffnete Frontfenster entkommen kann. Schließen Sie während der Fahrt immer die Hecktür.
