MANUALE UTENTE Goldie Home Klarfit

Rimorchio da bici per cani

La ringraziamo per aver acquistato il prodotto. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 34

Volume di consegna 35

Montaggio 36

Collegamento del rimorchio alla bicicletta 39

Carico e scarico di animali domestici 41

DATI TECNICI

Numero articolo 10045147, 10045148
Carico consentito 40 kg
Velocità massima raccomandata 16 km/h

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179, Berlino (Germania)

Importatore per la Gran Bretagna

• Il rimorchio è progettato esclusivamente per il trasporto di animali domestici. Non trasportare persone!
  • Carico massimo: 40 kg.
• Quando si è in movimento, lo sportello posteriore deve essere sempre chiuso. Quando si è in movimento, l'animale deve essere sempre legato con la cinghia di sicurezza regolata sulla lunghezza corretta.
• Velocità massima: 16 km/h.
• Indossare sempre un casco quando si è in movimento.
• Controllare attentamente viti, dadi e perni di sicurezza. Assicurarsi che tutti i componenti siano stretti saldamente e fissati correttamente.
• Tenere presente che l'uso del rimorchio estende lo spazio di frenata e può interferire con la capacità di controllare la bicicletta. Esercitarsi in un'area sicura, in modo da prendere confidenza con l'uso del rimorchio.
• Utilizzare solo le ruote consegnate dal produttore, con una pressione degli pneumatici di 30-35 bar.
• Non modificare il rimorchio o il sistema di collegamento, in modo da evitare lesioni o la morte.

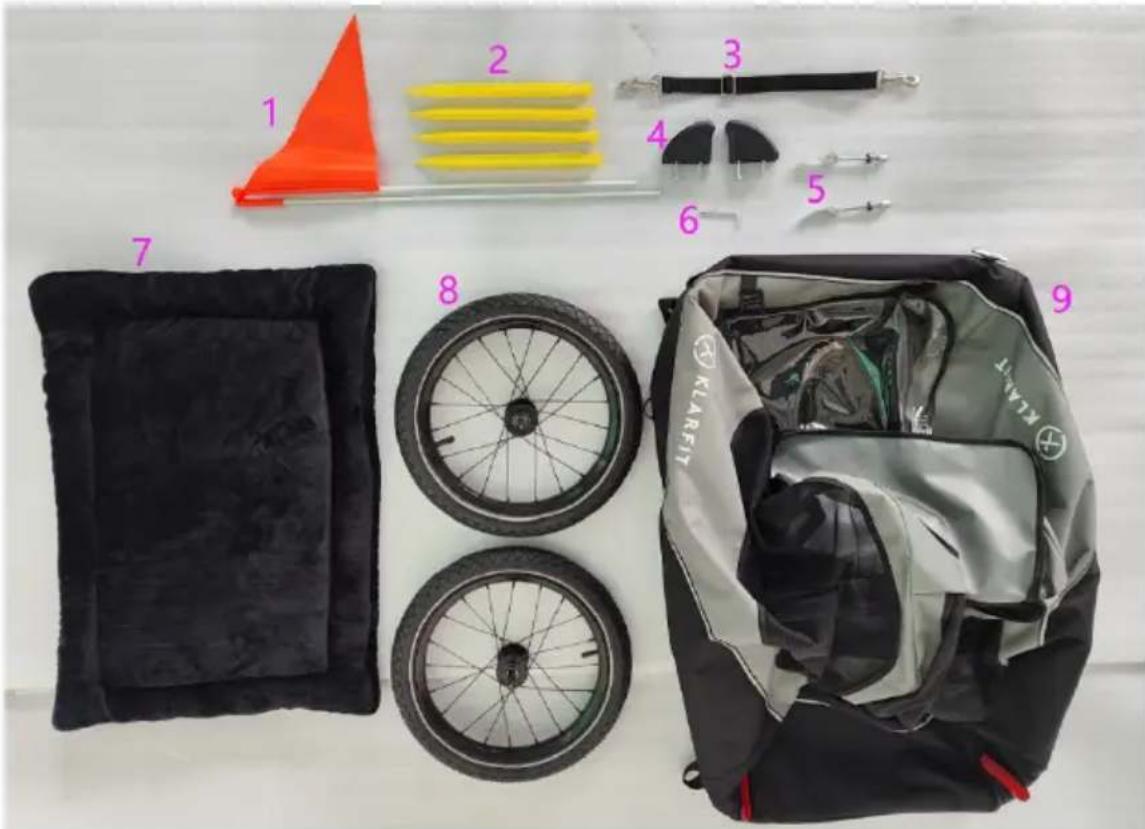

VOLUME DI CONSEGNA

1 2 3 4 5 6 7 8 9 KLAREIT

# Denominazione Quantità
1 Bandierina di sicurezza 1
2 Picchetti 4
3 Cinghia di sicurezza 1
4 Lamiera protettiva 2
5 Tensionatore rapido 2
6 Chiave esagonale (4 mm) 1
7 Tappetino 1
8 Ruote 2
9 Carrozzeria 1

MONTAGGIO

1. Aprire la struttura del rimorchio

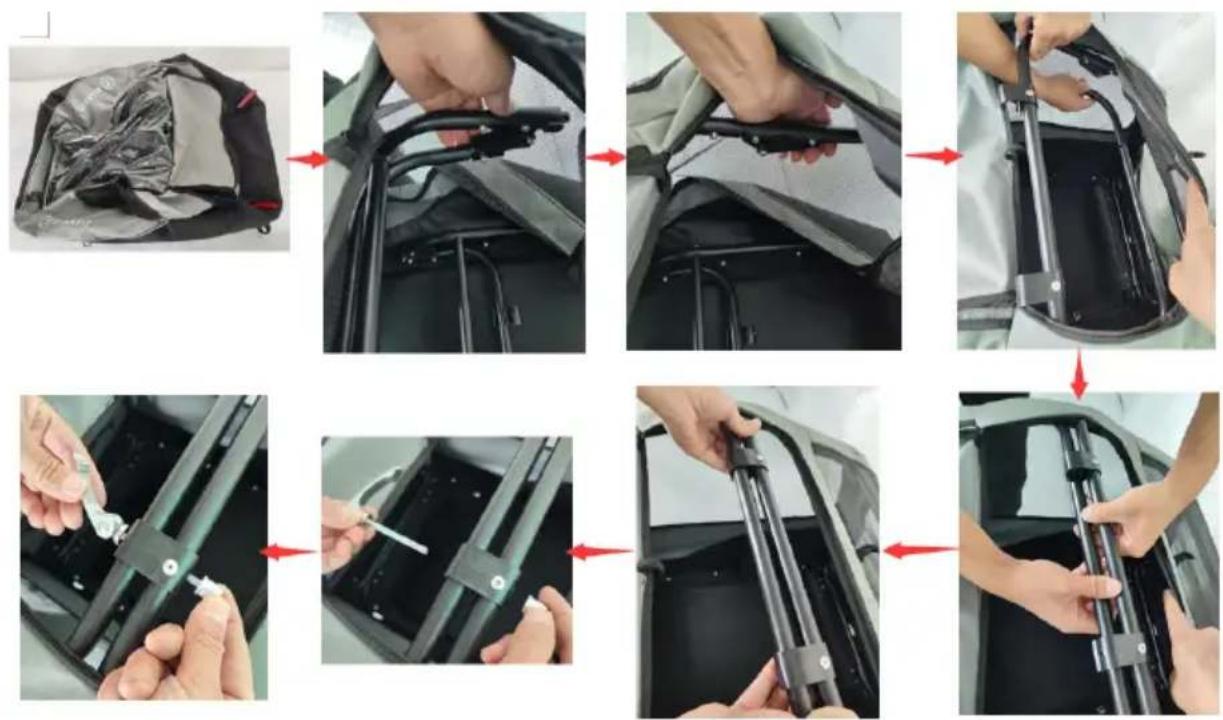

(1) Togliere dalla scatola la carrozzeria del rimorchio, aprire il meccanismo del telaio (nota: premere il tasto e spingerlo verso l'interno per aprirlo), montare il telaio come descritto nelle immagini e nei passaggi seguenti. Utilizzare il blocco rapido del telaio e assicurarsi che sia fissato correttamente.

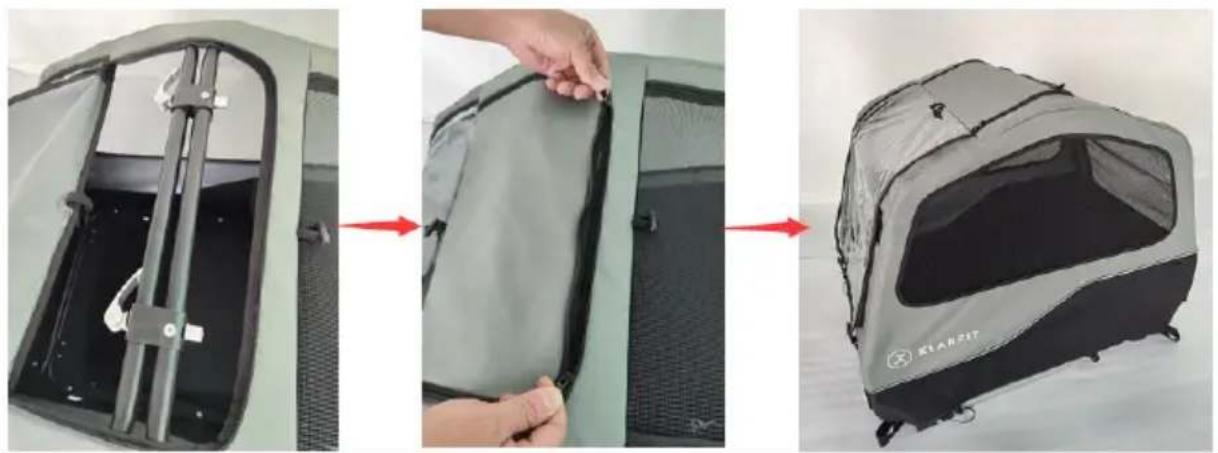

(2) Collegare saldamente i due lati con il blocco rapido e poi tirare la chiusura in velcro verso l'alto.

Nota: la struttura del rimorchio montata può essere utilizzata come gabbia.

Funzione aggiuntiva

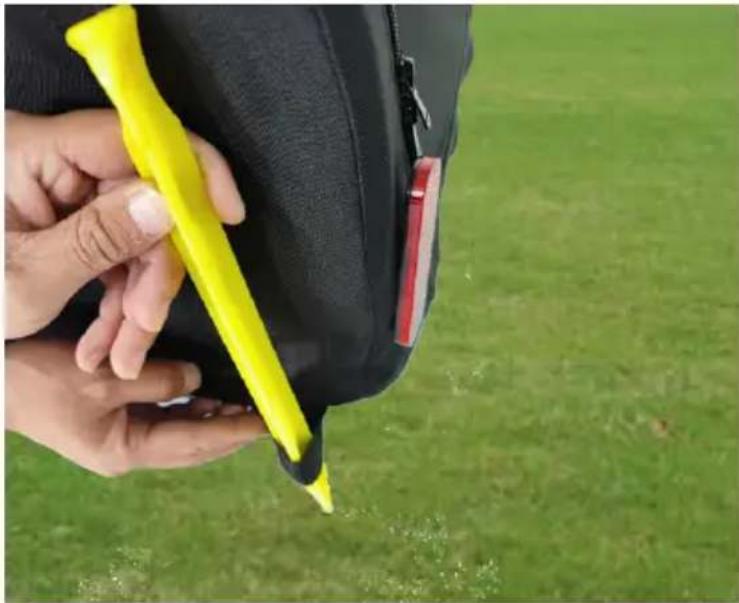

Sui quattro lati della struttura del rimorchio ci sono delle fascette ad anello, che permettono il fissaggio con picchetti per l'utilizzo come gabbia in campeggio e all'aperto. V. le immagini successive.

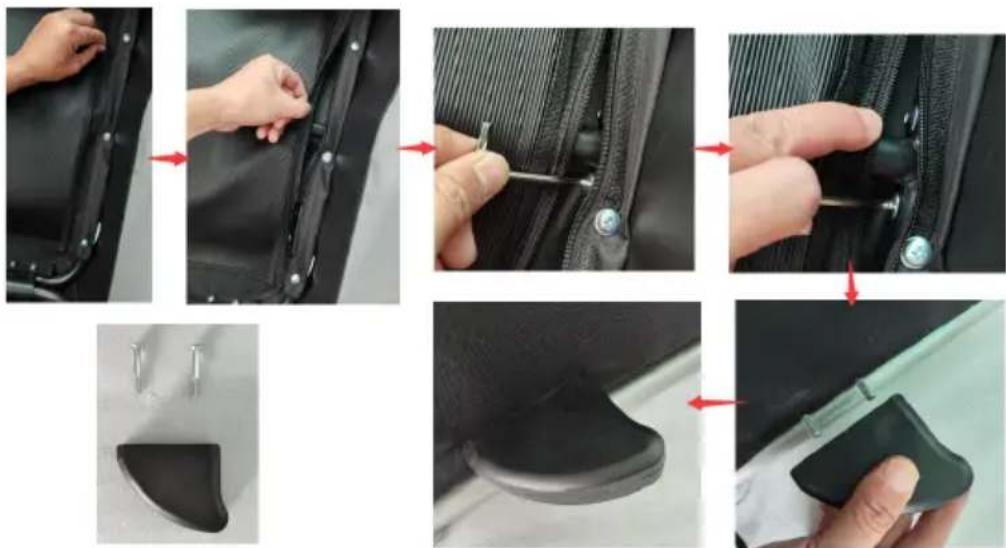

2. Montaggio delle coperture delle ruote

Aprire la chiusura in velcro sotto la parete laterale all'interno e utilizzare la chiave esagonale per montare le coperture delle ruote su entrambi i lati come descritto nelle immagini e nei passaggi seguenti. Assicurarsi che le coperture delle ruote siano fissate saldamente.

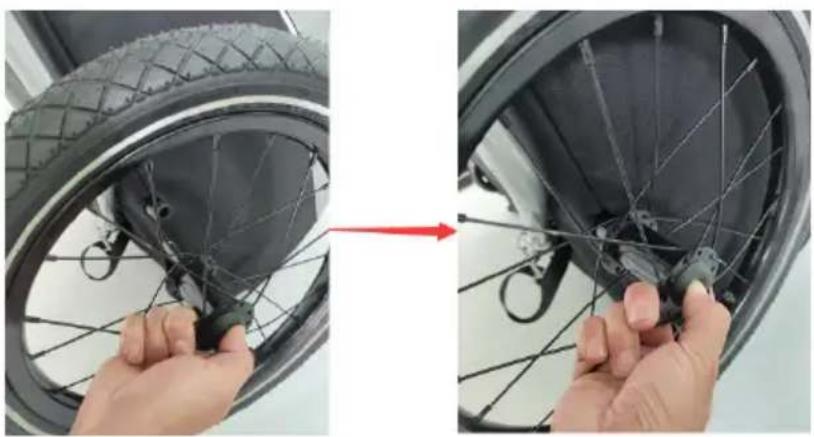

Montaggio delle ruote

Premere il tasto di centraggio dell'asse e inserire al contempo l'asse nel tubo del telaio. Assicurarsi che la ruota sia montata correttamente.

Nota: per rimuovere la ruota, premere il tasto e seguire i passaggi in ordine inverso.

4. Montare il sistema di collegamento del rimorchio

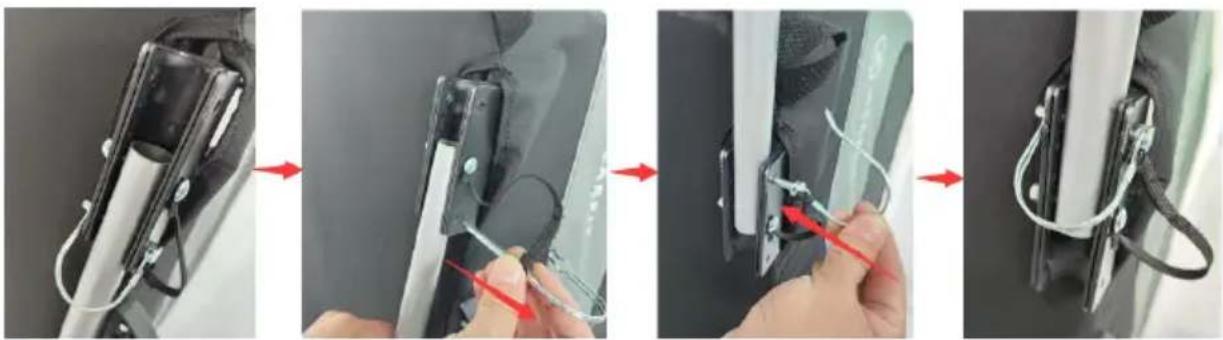

Sollevare il rimorchio. Rimuovere il perno di sicurezza dal foro posteriore del fissaggio del timone. Girare il timone di 180°. Bloccare il timone inserendo nuovamente il perno di sicurezza

AVVERTENZA!

Pericolo di gravi lesioni o morte

Prima di utilizzare il rimorchio, il perno di sicurezza per entrambe le aste deve essere fissato saldamente. Se il timone non è fissato correttamente, può staccarsi mentre si è in moto con il conseguente rischio di gravi lesioni o morte.

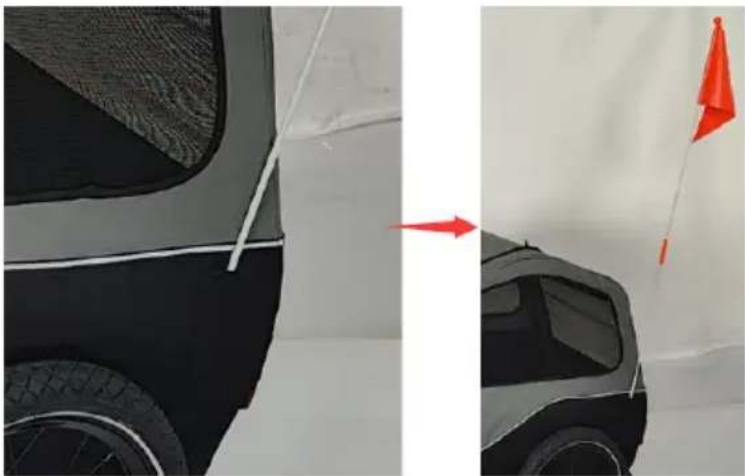

5. Installare la bandierina di sicurezza

Inserire il paletto della bandierina nell'apposita tasca sull'angolo posteriore sinistro della parete laterale. Utilizzare sempre la bandierina di sicurezza. La bandierina è una misura di sicurezza importante e rende più visibili agli automobilisti o ad altri ciclisti.

NOTA: il sistema di collegamento universale è adatto solo per biciclette con asse pieno e/o con asse a tensionamento rapido.

1. Biciclette con asse pieno

Rimuovere il dado dell'asse sinistro dalla bicicletta. In linea generale, è possibile mantenere eventuali distanziatori o rondelle. Posizionare il sistema di collegamento sull'asse e rimontare il dado.

AVVERTENZA!

Pericolo di gravi lesioni o morte

- Il dado dell'asse deve essere stretto con un minimo di 5 rotazioni complete sulla filettatura dell'asse, in modo da assicurare una forza di serraggio sufficiente. Una filettatura troppo corta può causare lo scollegamento involontario della ruota posteriore, con il conseguente rischio di gravi lesioni o morte.

- Avvolgere la cinghia di sicurezza intorno alla forcella inferiore e fissarla con il moschettone all'anello a D del sistema di collegamento.

AVVERTENZA! Pericolo di gravi lesioni o morte

Il sistema di collegamento e la cinghia di sicurezza devono essere installati correttamente. Controllare regolarmente se ci sono danni o elementi di fissaggio allentati sul gancio e sul sistema di collegamento del rimorchio. Un montaggio errato o danneggiato può causare gravi lesioni o la morte.

2. Biciclette con asse a tensionamento rapido

Smontare il tensionatore rapido dalla bicicletta e farlo passare attraverso il sistema di collegamento con l'asse del tensionatore rapido. Far passare nuovamente il tensionatore rapido attraverso l'asse vuoto della bicicletta, avvitare saldamente il dado e chiudere il tensionatore rapido con la pressione corretta.

Per assicurare una chiusura sufficiente del mozzo nell'asse vuoto, la leva del tensionatore rapido deve iniziare ad agganciarsi dalla posizione aperta a quella intermedia durante il movimento e quando si avvicina alla posizione chiusa dovrebbe essere presente una chiara resistenza al momento di stringerla. Se la leva del tensionatore può essere mossa con troppa facilità o troppa fatica, stringere o allentare il dado del tensionatore rapido sull'altro lato del mozzo.

AVVERTENZA! Pericolo di gravi lesioni o morte

• Il dado dell'asse deve essere stretto con un minimo di 5 rotazioni complete sulla filettatura dell'asse, in modo da assicurare una forza di serraggio sufficiente. Una filettatura troppo corta può causare lo scollegamento involontario della ruota posteriore, con il conseguente rischio di gravi lesioni o morte.
• Avvolgere la cinghia di sicurezza intorno alla forcella inferiore e fissarla con il moschettone all'anello a D del sistema di collegamento.

AVVERTENZA! Pericolo di gravi lesioni o morte

Il sistema di collegamento e la cinghia di sicurezza devono essere installati correttamente. Controllare regolarmente se ci sono danni o elementi di fissaggio allentati sul gancio e sul sistema di collegamento del rimorchio. Un montaggio errato o danneggiato può causare gravi lesioni o la morte.

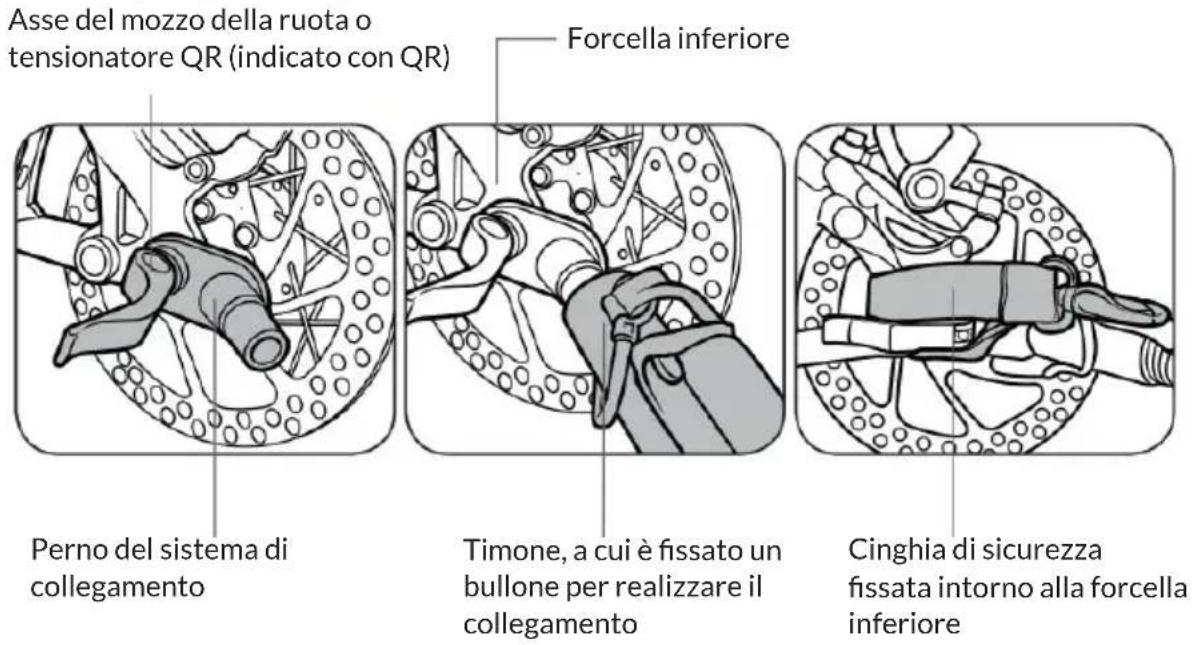

Asse del mozzo della ruota o tensionatore QR (indicato con QR) Forcella inferiore Perno del sistema di collegamento Timone, a cui è fissato un bullone per realizzare il collegamento Cinghia di sicurezza fissata intorno alla forcella inferiore

CARICO E SCARICO DI ANIMALI DOMESTICI

Caricare e scaricare l'animale solo dallo sportello posteriore quando quello anteriore è chiuso e il rimorchio è fissato alla bicicletta. Mettere il tappetino nel rimorchio (se necessario) quando l'animale è nel rimorchio, attaccare un'estremità della cinghia di sicurezza (inclusa) all'imbracatura dell'animale e l'altra estremità all'anello a D del rimorchio. Regolare la lunghezza della cinghia in modo che l'animale non possa scappare attraverso l'apertura frontale. Chiudere sempre lo sportello posteriore quando si è in movimento.
