GEBRUIKSAANWIJZING WL1000GV Vevor

De informatie in deze handleiding is bedoeld als leidraad voor de bediening van deze machines en maakt geen deel uit van een contract. gegevens die het bevat, zijn verkregen van de fabrikant van de machine van andere bronnen. Wij streven ernaar de nauwkeurigheid van deze informatie te waarborgen en proberen elk item en elke gegevens te verifiëren, maar we kunnen de volledige nauwkeurigheid van de informatie niet garanderen, wat betekent dat de levering van de apparatuur in detail kan afwijken van de beschrijving van de instructies. Bovendien kan de ontwikkeling van de machine betekenen dat de geleverde apparatuur in detail kan afwijken van de beschrijvingen hierin. De verantwoordelijkheid ligt daarom bij de gebruiker om zichzelf ervan te vergewissen dat de beschreven apparatuur of het beschreven proces geschikt is voor het beoogde doel.

QUALITY ASSURANCE

Wij doen er alles aan om de kwaliteit van onze producten te waarborger en beloven consumenten dat wij één jaar garantie op onze producten geven, met uitzondering van schade aan de machine die is veroorzaakt door onjuiste bediening door klanten en ongevallen die daaruit voortvloeien, of abnormale slijtage en schade die is veroorzaakt door gebrek aan onderhoud.

Om de garantieverplichting na te komen, dient u het product of onderde met kwaliteitsproblemen ter verificatie naar ons terug te sturen, gefrankeerd. Teruggestuurde goederen dienen vergezeld te gaan van een notitie met de aankoopdatum en een schriftelijke uitleg van de kwaliteit va het product. Na onze inspectie en bevestiging zullen wij hun producten repareren of vervangen, of de betaling terugbetalen; Als wij niet tijdig reparatie of vervanging uitvoeren, dragen wij de kosten die voortvloeien u de reparatie of vervanging van de producten; Als de schade niet te wijte

aan de kwaliteit van het product, maar aan onjuiste bediening door de gebruiker of andere redenen, zijn de kosten voor rekening van de klant.

Ons bedrijf behoudt zich het recht voor om wijzigingen aan te brengen in deze specificatie en productspecificaties. Wij zullen ons voortdurend inspannen om de kwaliteit van onze producten te verbeteren.

Alle rechten voorbehouden. Reproductie of reproductie is niet toegestaan zonder toestemming.

SAFETY WARNING

Symbool	Symbool Beschrijving
	Waarschuwing - Om het risico op letsel te verkleinen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een so voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbeveling op te volgen.
	Overbelast de machine nietZorg voor een goede stabiliteit en houd te allen tijde het evenwicht Vermijd abnormale werkhoudingen! Zorg ervoor dat u rechtop staat te allen tijde uw evenwicht bewaart.Blijf altijd gefocust tijdens het werken. Verminder vervormingsbronne in uw werkomgeving. Het bedienen van de machine bij vermoeidhe evenals onder invloed van alcohol, drugs of concentratiebeïnvloedende medicijnen is verboden.Klim niet op de machine!De machine mag uitsluitend worden bediend door daartoe opgeleid personen (die kennis en begrip hebben van deze handleiding) die motoriek geen beperkingen hebben in vergelijking met conventionel werknemers.Laat andere mensen, met name kinderen, de machine of de kabe aanraken. Houd ze uit de buurt van uw werkgebied.Maak uw werkplaats kindveilig.Zorg ervoor dat er niemand aanwezig is in het gevaarlijke gebied.minimale veiligheidsafstand is 2mDraag geschikte werkkleding
	Gevaar!Gevaar voor persoonlijk letsel of milieuschade! Gevaar voor elektrischok! Gevaar voor persoonlijk letsel door elektrische schok!
~	Wisselstroom
	Grijp nooit de draaiende machine vast!Verwijder spanen en werkstukdelen alleen als de machine stilstaat!Werkstukken nooit met de hand tegenhouden tijdens het uitlopen!Voer nooit metingen uit op een roterend werkstuk!
	Draag geen veiligheidshandschoenen!
	Waarschuwing: draag altijd gehoorbescherming wanneer u dit prodgebruikt.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit progebruikt.
	Waarschuwing: draag altijd een stofmasker wanneer u dit productgebruikt.
	Draag geschikte werkkleding! Draag geen losse kleding of sieraderwant deze kunnen vast komen te zitten in bewegende delen ernstige ongelukken veroorzaken! Draag een haarnetje als u lang hebt.Losse voorwerpen kunnen verstrikt raken en ernstig letselveroorzaken!Laat de machine nooit onbeheerd draaien! Voordat u het werkgebivverlaat, schakelt u de machine uit en wacht u tot de machine stoKoppel altijd de machine los voordat u handelingen aan de machiuitvoert.Voorkom onbedoeld startenGebruik de machine niet met een beschadigde schakelaar.De stekker van een elektrisch gereedschap moet strikt overeenkommet het stopcontact. Gebruik geen adapters samen met geaardeelektrische gereedschappen
	Elke keer dat u met een elektrisch aangedreven machine werkt, isvoorzichtigheid geboden! Er is een risico op elektrische schokken,brand, snijwonden;Bescherm de machine tegen vocht (waardoor kortsluiting kanontstaan)Gebruik elektrische gereedschappen en machines nooit in de buurvan ontvlambare vloeistoffen en gassen (explosiegevaar)Controleer de kabel regelmatig op schadeGebruik de kabel niet om de machine te dragen of om het werksvast te zetten.Bescherm de kabel tegen hitte, olie en scherpe randenVermijd lichamelijk contact met geaarde
	Verwijder voor aanvang van de werkzaamheden alle spijkers enandere vreemde voorwerpen uit het werkstuk.Houd alle machines die niet worden gebruikt buiten bereik vankinderen.
	Dit product heeft beschermingsklasse III.
	FCC-verklaring:Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werkingonderworpen aan de volgende twee voorwaarden: (1) Dit apparaatmag geen schadelijke interferentie veroorzaken, en (2) dit apparaatmoet alle ontvangen interferentie accepteren, inclusief interferentieongewenste werking kan veroorzaken.Informatie over verwijdering: Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoi die met dit symbool zijn gemarkeerd. Producten die als zodanig zi gemarkeerd, mogen niet met het normale huishoudelijke afval word weggegooid, maar moeten worden ingeleverd bij een inzamelpunt recycling van elektrische en elektronische apparaten

WAARSCHUWING : Lees alle veiligheidswaarschuwingen,

instructies, illustraties en specificaties die bij deze machine zijn geleverd. Het niet opvolgen van alle hieronder vermelde instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

1. De machine moet worden gebruikt door ervaren personeel. Als u niet bekend bent met het bedieningsproces van de draaibank, gebruik de machine dan niet naar believen. Gebruik de instructies voordat u hem bedient.
2. Voordat u de machine start, moet de veiligheidskap op de juiste plaats zitten positie.
3. Controleer voor het starten van de machine of de sleutel voor de gereedschapshouder en de klauwplaat zijn verwijderd.
4. Voorkom dat de machine per ongeluk start. Schakel de motor uit voor u het werkstuk of gereedschap vastklemt.
5. Forceer de snede niet. Snijd volgens de ingestelde snijsnelheid,

snijdiepte en voedingssnelheid.

1. Gebruik de juiste gereedschappen. Gebruik het juiste gereedschap of werkstuk voor het bewerken.
2. Houd het gereedschap scherp en schoon om een normale en veilige werking te garanderen. Smeer en vervang accessoires regelmatig.
3. Zorg ervoor dat de stroomtoevoer is losgekoppeld voordat u de machin gaat afstellen of repareren.
4. Controleer de veiligheidsprestaties van de machine voordat u deze sta Controleer de prestaties van alle bewegende delen. Alle delen moeten geïnstalleerd zijn

correct. Beschadigde onderdelen moeten snel worden gerepareerd.

1. Zolang de machine draait, mag de bediener de machine niet verlaten
2. Houd de werkplek schoon, een vuile werkomgeving is een risico op ongelukken.
3. Gebruik de machine niet in een gevaarlijke omgeving.

Werk niet op vochtige plekken. Zorg dat elektrische componenten beschermd zijn tegen vocht. Zorg voor goede verlichting.

1. Kinderen mogen de werkplek niet betreden en niet-bedienend personeel dient op veilige afstand van de werkplek te blijven.
2. Om kinderen uit de werkruimte te houden. De deur moet op slot zijn het verlaten van de werkplaats.
3. Kleed u gepast. Draag geen losse kleding, handschoenen, dassen, ringen, armbanden, sieraden, etc. Om aan de veilige kant te blijven, draag voor de veiligheid antislipschoenen. Als u lang haar hebt, draag dan een werkmuts.
4. Draag een veiligheidsbril tijdens het gebruik.
5. Let goed op waar u staat en bewaar te allen tijde uw evenwicht.
6. Plaats uw handen niet in de buurt van de bewegende delen van de machine.
7. Voer geen instellingen uit terwijl de machine draait.
8. Lees en begrijp alle waarschuwingsborden die op de machine zijn aangebracht.

9. Deze handleiding is uitsluitend bedoeld om klanten vertrouwd te make met de bediening van de machine en is geen opleidingshandleiding.

10. Volg deze waarschuwingen op, anders kan er ernstig letsel optreden.

11. De machine zal schadelijke chemicaliën produceren bij het werk van stof, zagen, slijpen en boren die door het slijpen worden geproduceen. Om de schade van deze chemicaliën te verminderen, werk dan in een goed geventileerde ruimte en draag veiligheidsvoorzieningen. Zoals deeltjesfiltermaskers.

	WAARSCHUWING
	● Het is belangrijk om ervoor te zorgen dat elke machi steeds risico's heeft.● Bij de uitvoering van alle werkzaamheden (zelfs de eenvoudigste) is de grootste aandacht vereist. Veilig werken hangt van u af!

Zelfs als de machine wordt gebruikt zoals vereist, is het nog steeds onmogelijk om bepaalde resterende risicofactoren volledig te elimineren. De volgende gevaren kunnen ontstaan in verband met de constructie en het ontwerp van de machine:

• Gevaar voor letsel aan handen/vingers door het roterende werkstuk tijdens het gebruik.
• Gevaar voor letsel door scherpe randen van het werkstuk, vooral bij niet met een geschikt gereedschap/apparaat vastgezet werkstuk.
• Gevaar voor letsel: haren en losse kleding e.d. kunnen worden gegrepen en opgerold! Veiligheidsvoorschriften met betrekking tot kleding moeten in acht worden genomen.
• Gevaar voor letsel door contact met onder spanning staande elektrische componenten.
• Gevaar voor letsel door stofemissies, met schadelijke stoffen behandelde werkstukken
• Gevaar voor oogletsel door rondvliegend puin, zelfs met een veiligheidsbril.

- Risico op gehoorbeschadiging bij langdurig werken zonder gehoorbescherming.

Terugslag is een plotselinge reactie. Dit zorgt ervoor dat het gereedschap in de richting van de gebruiker wordt uitgeworpen.

Deze risicofactoren kunnen worden geminimaliseerd door het naleven van alle veiligheids- en bedieningsinstructies, het correct onderhouden van de machine en het vakkundig en op de juiste manier bedienen ervan door personen met technische kennis en ervaring.

TECHNICAL PARAMETER

Spanning	230V / 50Hz	110V / 60Hz
Motorvermogen	750 Watt
Motortoerental bij onbelaste werking (50 Hz)	1490 tpm
Motortoerental bij onbelaste werking (60 Hz)	1790 tpm
Spiltoerentallen (50 Hz)	680-2520 tpm ±10%
Spiltoerentallen (60 Hz)	700-2600 tpm ±10%
max. draaidiameter	∅ 350mm
spindel conus	MT1
Spindel draad	M18
Afstand tussen centra	960mm
Tailostock spindelverplaatsing	80mm
Conus in staartstuk spindel	MT1
Gewicht	NW: 63 kg; GW: 83,76 kg
Pakketgrootte	1490*410*572mm

De algemene informatie in deze specificatie is niet bindend.

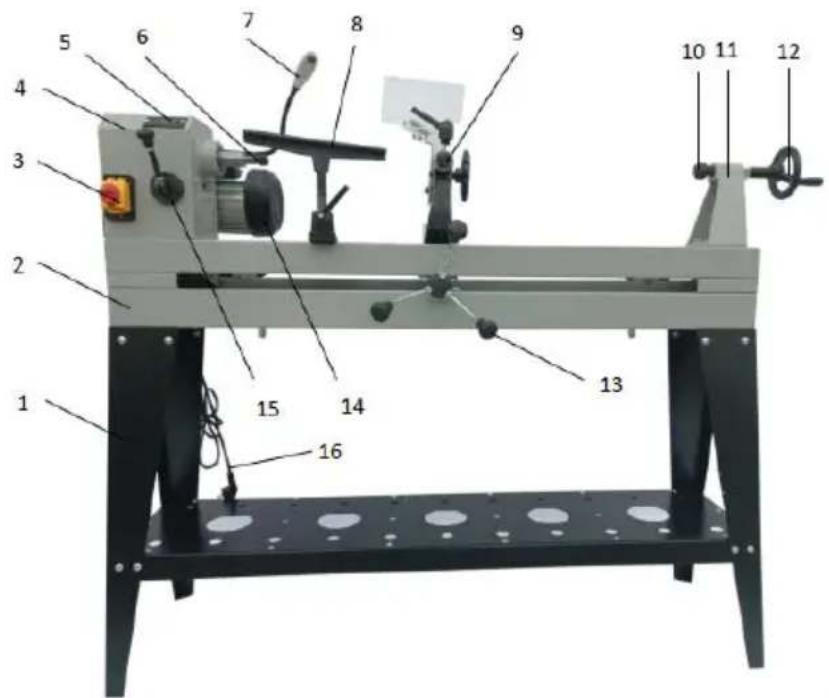

Maak kennis met uw houtdraaibank : (Fig. 1)

ONDERDEEL NR.	BESCHRIJVING	Hoeveelheid
1	Stellage	1
2	Machinebed	1
3	Schakelaar	1
4	Hoofdvoorraad	1
5	Digitale indicator	1
6	Spoorcentrum	1
7	Licht	1
8	Gereedschapshouder	1
9	Kopieerapparaat	1
10	Levend centrum	1
11	Staartstuk	1
12	Handwiel	1
13	Digitale indicator	1
14	Snelheidsregelaar	1
15	Stroomkabel	1

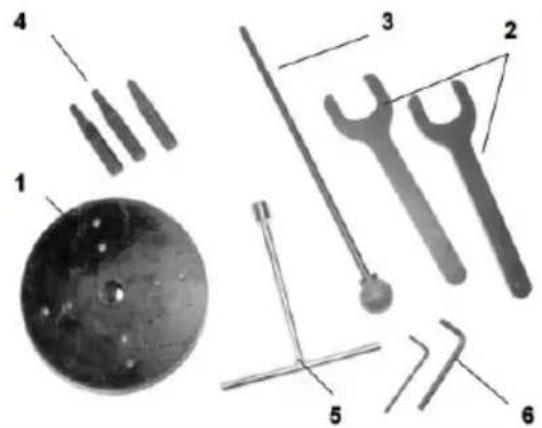

Standaard accessoires

ONDERDEELNR.	BESCHRIJVING	Hoeveelheid
1	Frontplaat	1
2	Moersleutel	2
3	Staaf injectie	1
4	Draaibank gereedschapssteun	3
5	T-sleutel	1
6	Inbussleutel SW 3, SW 4	2

De machine mag alleen worden gebruikt voor het beoogde doel! Elk anders gebruik wordt beschouwd als een geval van misbruik.

Om de machine correct te kunnen gebruiken, moet u bovendien alle veiligheidsvoorschriften, de montage-instructies en de bedienings- en onderhoudsinstructies in deze handleiding in acht nemen en naleven. ledereen die de machine gebruikt en onderhoudt, moet bekend zijn met deze handleiding en geïnformeerd zijn over de mogelijke gevaren van de machine.

Het is ook van groot belang dat u de in uw regio geldende ongevallenpreventievoorschriften naleeft.

Hetzelfde geldt voor de algemene regels voor gezondheid en veiligheid op het werk.

De machine wordt gebruikt voor:

Hout draaien.

Elke manipulatie van de machine of onderdelen ervan wordt beschouwd als misbruik. In dit geval kunnen de verkooppartners i aansprakelijk worden gesteld voor ENIGE directe of indirecte scha Zelfs als de machine wordt gebruikt zoals voorgeschreven, is het nog steeds onmogelijk om bepaalde resterende risicofactoren uit te sluiten.

	WAARSCHUWING
	● Gebruik de machine nooit met een defecte of niet gemontee beschermkap!● Het verwijderen of wijzigen van de veiligheidscomponenten k schade aan de apparatuur en ernstig letsel tot gevolg heb HOOGSTE RISICO OP LETSEL!

Omgevingsomstandigheden

De machine kan worden bediend:

Vochtigheid	Maximaal 70%
Temperatuur	+5°C tot +40°C (+41°F tot +104°F)

De machine mag niet buiten of in natte of vochtige ruimtes worden gebruikt.

De machine mag niet worden gebruikt in ruimtes waar een verhoogd brand- of explosiegevaar bestaat.

Verboden gebruik

Het is verboden de machine te gebruiken buiten de in deze handleiding beschreven technische grenzen.

Het is verboden de machinefunctie te bedienen zonder noodstopknop c waaierkast met open deuren.

Het is verboden de machine te gebruiken indien deze niet aan de vereiste afmetingen voldoet.

Het gebruik van de machine is verboden omdat deze niet geschikt is voor het gebruik van de machine en niet gecertificeerd is.

Het is verboden de machine en de onderdelen ervan te manipuleren.

Het is verboden de machine te gebruiken voor andere doeleinden dan beschreven in deze gebruikershandleiding.

Het is verboden om zonder toezicht aan de machine te werken tijdens het werkproces!

Het is niet toegestaan om tijdens de werkzaamheden de directe werkruimte te verlaten.

1. Haal de houtbewerkingsdraaibank uit de doos
2. Controleer alle accessoires van de machine volgens de paklijst.
3. Kies een locatie voor de draaibank die droog is, goed verlicht is en voldoende ruimte biedt om de draaibank aan alle vier de zijden te kunnen onderhouden.
4. Om te voorkomen dat het bed verdraait, moet de locatie van de

draaibank absoluut vlak en waterpas zijn. Schroef de draaibank vast aan de standaard (indien gebruikt).

1. Reinig alle roestbeschermde oppervlakken met een mild commercieel oplosmiddel, kerosine of dieselbrandstof. Gebruik geen verfverdunner, benzine of lakverdunner. Deze beschadigen geverfde oppervlakken. Bedek alle gereinigde oppervlakken met een dunne laag 20W machineolie.

ASSEMBLY

Voorbereidende activiteiten

Leveringsinhoud

Controleer de inhoud van het product direct na ontvangst op eventue transportschade of ontbrekende onderdelen. Claims van transportschade of ontbrekende onderdelen moeten direct na de eerste ontvangst van de machine en het uitpakken worden ingediend voordat de machine in gebruik wordt genomen. Begrijp alstublieft dat latere claims niet meer kunnen worden geaccepteerd.

Vereisten voor de werkplek

De werkplek moet aan de eisen voldoen.

De grond moet egaal, vlak en hard zijn. Het moet geschikt zijn om het minstens te verzwaren met het dubbele gewicht per vierkante meter dan het nettogewicht van de machine.

De gekozen werkplek moet beschikken over een geschikt elektriciteitsnet dat voldoet aan de eisen van de machine.

Vervoer

De machine kan als pakket met een vorkheftruck worden vervoerd.

De machine is erg zwaar. De machine mag alleen met een geschikt hefwerktuig uit de krat worden getild dat gecertificeerd is om de lading va de machine te kunnen dragen.

WAARSCHUWING

Het heffen en transporteren van de machine mag uitsluitend de

gekwalificeerd personeel en met de juiste apparatuur worden uitgevoerd .

Houd er rekening mee dat het gebruikte hijsgereedschap (kraan, heftruck, hijsband, etc.) in perfecte staat moet zijn.

Om de machine in de verpakking te manoeuvreren kan ook een palletwagen of een heftruck gebruikt worden.

Voorbereiding van het oppervlak

Ongecoate metalen machineonderdelen zijn geïsoleerd met een vetlaag om corrosie te voorkomen.

Deze laag moet verwijderd worden. U kunt standaard oplosmiddelen gebruiken die het machineoppervlak niet beschadigen.

	KENNISGEVING
	● Gebruik geen oplosmiddelen op basis van nitriet, agressieve oplosmiddelen zoals remreinigers of schuurmiddelen!● Deze beschadigen het oppervlak van de machine.

Stroomvoorziening

	AANDACHT
	Bij het werken met niet-geaarde machines:Door elektrocutie kunnen ernstige verwondingen of zelfs de do ontstaan!Daarom : De machine moet worden bediend via een geaard stopcontact

De aansluiting van de machine op het elektriciteitsnet en de daaropvolgende controles mogen uitsluitend door een daartoe opgeleide elektricien worden uitgevoerd.

aw. De elektronische aansluiting van het apparaat is bedoeld voor gebruik met een geaard stopcontact!

ax. De netvoeding moet beveiligd zijn met 16A:

ay. Als de stekker niet past of defect is, mag alleen een gekwalificeerde elektricien deze aanpassen of vervangen!
az. De aardingsdraad moet groen-geel zijn.
ba. Een beschadigde kabel moet onmiddellijk vervangen worden!
bb. Controleer of de voedingsspanning en de Hz voldoen aan de vereiste waarden van de machine. Een afwijking van de voedingsspanning van ±5% is toegestaan.
bc. Controleer na het aansluiten de juiste looprichting!
bd. Zorg ervoor dat een eventueel verlengsnoer in goede staat is en geschikt is voor de overdracht van stroom. Een te klein snoer vermindert de overdracht van stroom en warmt op.

Montage

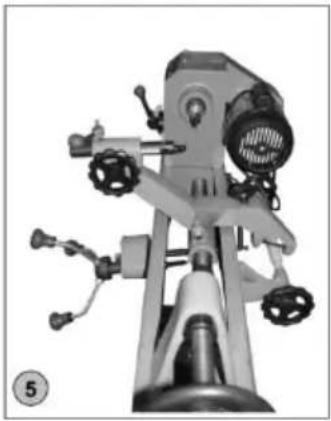

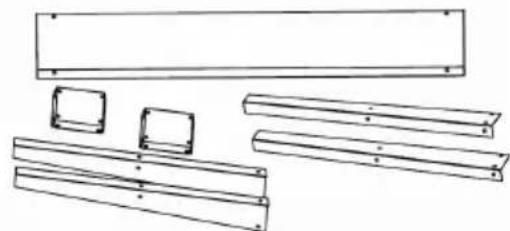

• Bereid de onderdelen voor en monteer de standard zoals aangegeven op de afbeeldinge rechts.
• Monteer de standaard volgens de afbeelding. Let op dat de schroeven niet tegelijk worden aangedraaid. Zo is het gemakkelijker om de montagegaten te positioneren en de schroeven te bevestigen.

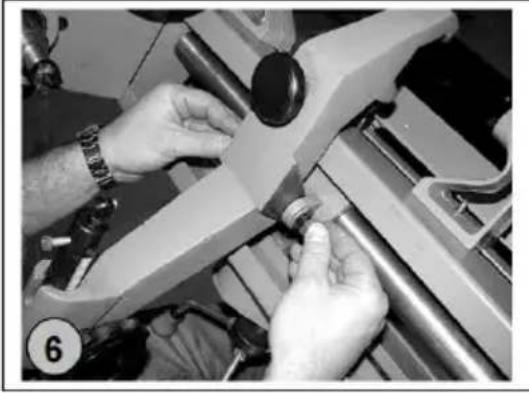

Plaats de kop over de bovenplaat en lijn de in het bed uit met de gaten in de bovenplaatPlaats de draaibank op de standaard door de bouten vast te draaien.Monteer de standaard volgens de afbeelding. op dat de schroeven niet tegelijk worden aangedraaid. Zo is het gemakkelijker om de montagegaten te positioneren en de schroever te bevestigen.
In principe is kortvezelig, harder hout dat droo bewaard wordt, geschikter dan langvezelig, zacht, vers hout.Hout van fruit- en bladbomen en walnotenbom is zeer geschikt. Bereid het hout bij voorkeur door het te zagen op de later gewenste dikte (eventueel ook door te splijten). Het moet wor opgeslagen zonder zonlicht in een droge enGoed geventileerde ruimte.Richtregel voor het drogen van hout: voor een dikte van 1 cm = 1 jaar.Zo kan men scheuren in het hout grotendeels voorkomen.	VOORBEREIDING

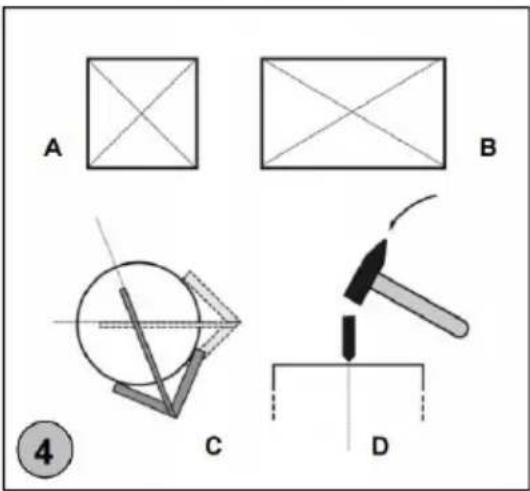

Onbewerkte stukken of hout dat gedraaid moe worden, moeten in evenwicht gecentreerd zijn tussen de dragende zijde (machinezijde) en de zijde van de collaterale loop (losse kop) om ongelukken te voorkomen als gevolg van mogelijk afscheuren van het werkstuk tijdens h bewerken! Let op bij het gebruik van rondhouthout dat parallel komt, indien mogelijk.Bepaal het midden van uw onbewerkte stuk d te tekenen terwijl u het midden bepaalt met e speld of markeerpriem en met behulp van de liniaal of centreerhoek (verkrijgbaar als optioneaccessoire)Afb. 4 A + B: Centreerlocatie over de onbewe stukrandenAfb. 4 C: Centreerlocatie met behulp van de centreerhoek (beschikbaar als optionele accessoire)Afb. 4 D: Centrale fixatie met behulp van een hamer en centerpons
Ruwfrezen: Het verwijderen van dikke en sterk stukken werkstukmateriaal om een ruw contour te vormen (toerental 800-1500 omw/min.).Gladmaken: Verwijderen van kleine, fijne spaanders om fijne contouren te produceren (toerental 1500-2000 omw/min.).Slijpen: Eindbewerking van het werkstuk met schuurband of schuurpapier (toerental 0-2000 omw/min.).Polijsten: het bewerken van het werkstuk met een doek of vlies, met toevoeging van polijstmiddelen – pasta's, oliën, middelen voor houtbehandeling of vetten (verkrijgbaar als optionele accessoire).	Basisbegrippen

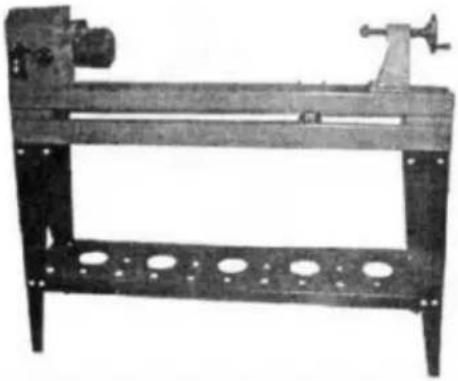

Geassembleerde draaibank met onderstelEindelijk gemonteerde draaibank met ingeklemde kopieermal
INSTALLATIE VAN DE KOPIEERARMPlaats de kopieerarm tussen beide bevestigingsriemen die zich bij de slede bevinden en verplaats de verbindingspen (item 73) naar de lageropening. Draai de moeren a beide zijden vast (Fig. 6)LET OP: Draai niet te hard, de arm moet beweeglijk blijven.

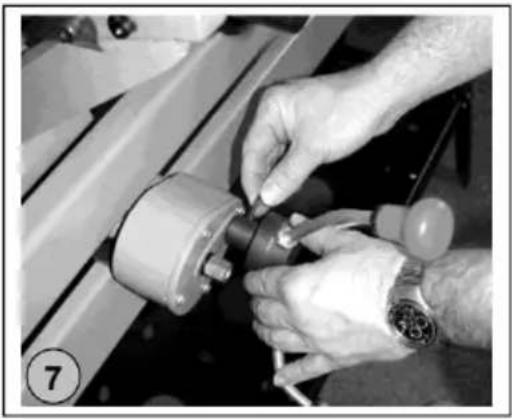

INSTALLATIE VAN SCHUIFWIELENVerplaats het schuifwiel naar de slee-as.Het vastzetten gebeurt met behulp van de inbusschroef aan de omtrek van het schuifwiel (fig. 7)

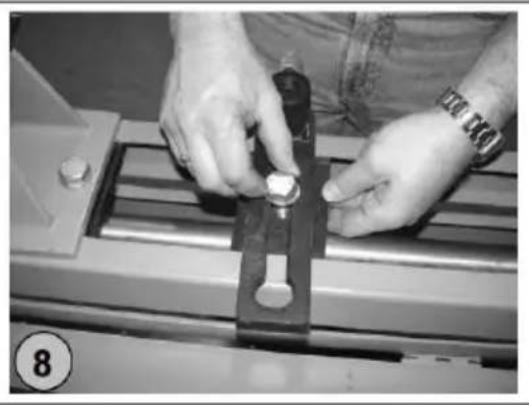

Monteer de ondersteunende gereedschapshouder en de grondplaat op het machinebed en draai deze vast. (Fig. 8)

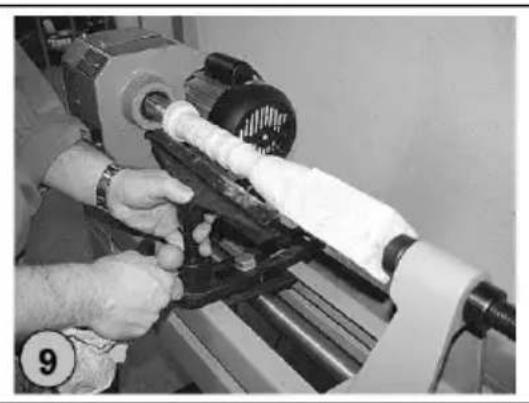

Vervolgens wordt de gereedschapshouder met een klembout in de draagdrager van het gereedschap vastgezet (fig. 9). Plaats de gereedschapshouder zo dicht mogelijk bij het werkstuk.Het werkstuk mag tijdens het draaien niet in contact komen met de gereedschapssteun. Dra het werkstuk met de hand voordat u met het begint om ervoor te zorgen dat het vrij loopt.

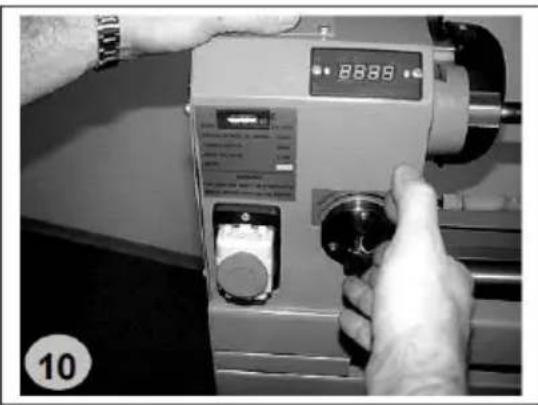

REVOLUTIE AANPASSINGDankzij de speciale tandwielkast met variabele riemschijven kan het toerental van de machine traploos worden aangepast, waardoor de exact analoge instelling van het toerental digitaal op tandwielkast wordt weergegeven. (Fig. 10)
Verlaag altijd het toerental van de machine to het minimum voordat u deze stopt; hierdoor za het opnieuw starten een stuk gemakkelijker gaan.	Aandacht!
Ruw en glad maken: leg de draaibitel – zie afbeelding – op de gereedschapshouder, houd deze met beide handen stevig en veilig vast e zorg ervoor dat de spaanafvoer op de hoogte de centrale as plaatsvindt en dat er voldoende spanhoek beschikbaar is (zie schematische tekening). Gebruik alleen exact geslepen en scherpe draaibetels. (Fig. 11).

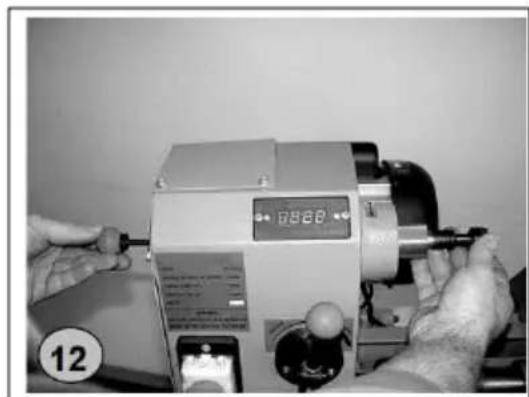

Om het draagpunt te verwijderen, leidt u de uitwerpbroots vanaf de linkerzijde van de machine door het spindelgat (Fig. 12) en slaat het draagpunt krachtig van de kegel af (dit ge ook voor alle klembare gereedschappen met conische greep MK2).

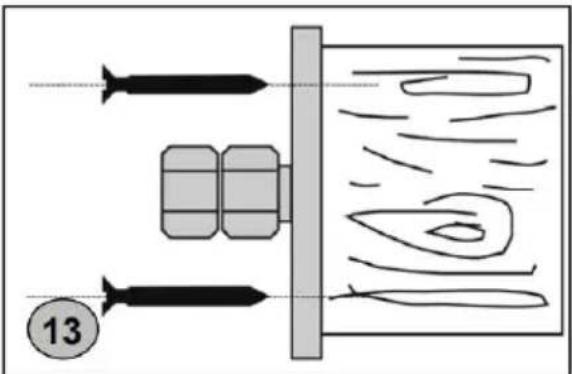

Om borden of kommen te draaien, verwijdert het draagpunt (fig. 13) en draait u de frontpla op de spindeldraad.

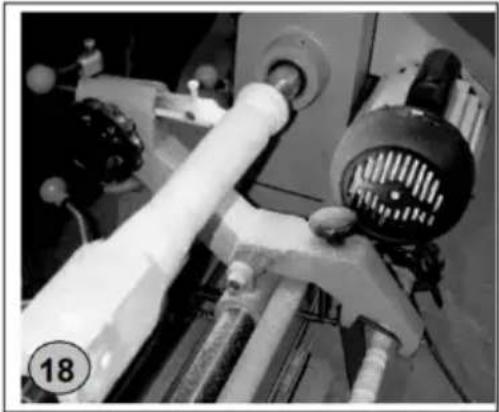

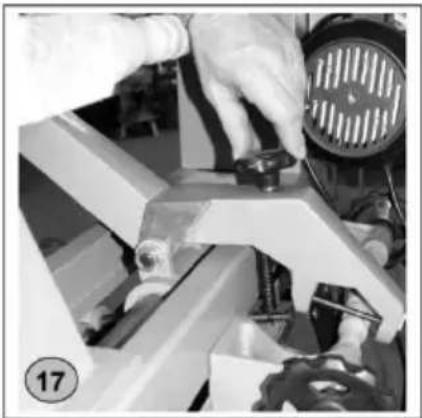

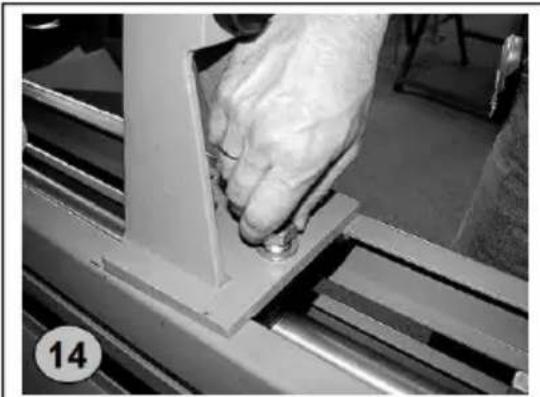

Voor het kopieren moet de kopieerarm tussen losse kop en het draagpunt worden geinstallee Om het kopieerapparaat tussen de losse kop het draagpunt of de frontplaat te plaatsen, moeten de grijpschroeven op de losse kop worden gedemonteerd (Fig. 14) en moet de lo kop worden verwijderd.

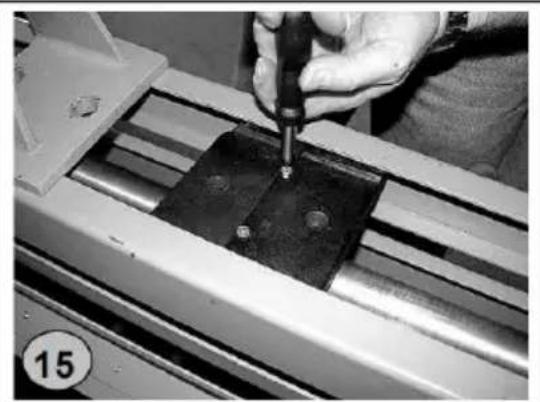

Nu moet de grijpplaat worden gesplitst door beide schroeven los te draaien (fig. 15)

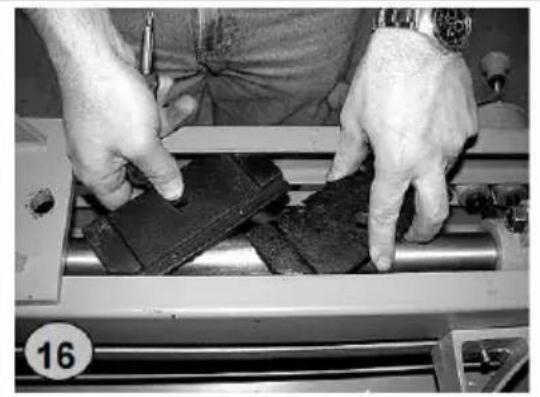

Hierna moeten de platen worden verwijderd (fig. 16), achter de kopieerarm worden teruggeplaat en de losse kop moet opnieuw worden geinstalleerd.
Gekopieerd origineel wordt tussen centreerpunten van kopieergrepen geklemd. Nu kan het inschuiven (aandrukkracht van de kopieerarm) worden aangepast met behulp van de spanschroef (Fig. 17)
Het kopieergereedschap moet op de grootste diameter worden ingesteld.Vervolgens wordt het werkstuk gelijkmatig over de gehele lengte van het kopieerpatroon bewogen totdat er spaanafname plaatsvindt.Kopieergereedschappen worden door het draaien van het handwiel afgesteld en met een klemschroef vastgezet totdat de gewenste contour of de gewenste diameter is bereikt (af 18).

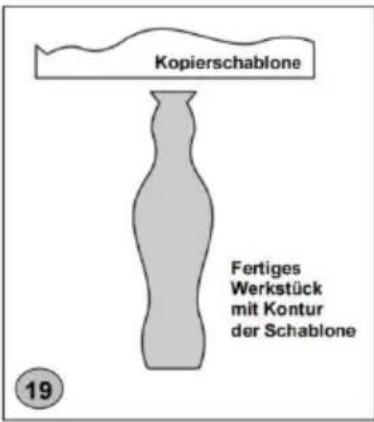

Kopieersjablonen kunnen van verschillende materialen worden gemaakt, gefineerd multiplex is perfect geschikt. De sjabloon is vergelijkbaar met de contouren van het te draaien stuk. (Fi 19)
Om het kopieersjabloon als patroon te gebruiken, tilt u het houderapparaat op en bevestigt u hetussen de centreerpunten van de kopieergrepe (afb. 20).

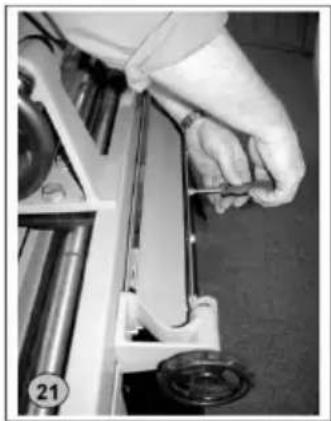

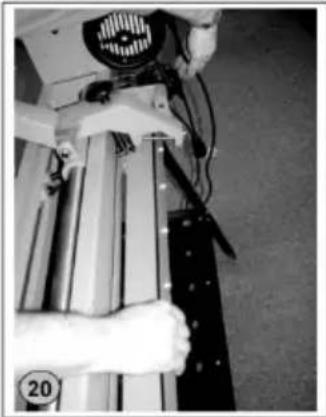

• Draai de klemschroeven van de bevestigingslat (afb. 21) los, zodat u de sjabloon kunt oprekk
• Tijdens het draaien wordt de mal zo vaak bewogen als nodig is om een contour aan he werkstuk te vormen

• De potenset moet aan het steunvlak worden bevestigd!
• Gebruik uw houtdraaibank pas als deze volledig gemonteerd en afgesteld is volgens de instructies!

OPERATION

Apparaat mag alleen in perfecte staat worden gebruikt. Controleer het apparaat visueel elke keer dat het moet worden gebruikt.

gebruikt. Controleer met name de veiligheidsuitrusting, elektrische bedieningen, elektrische kabels en geschroefde

verbinding op schade en of deze goed is vastgedraaid. Vervang beschadigde onderdelen voordat u de verbinding gebruikt.

het apparaat.

WAARSCHUWING

Voer alle machine-instellingen uit terwijl de machine losgekoppeld is van de stroomvoorziening!

Gebruiksaanwijzing

Schakel de machine nooit in terwijl u de beitel tegen het mate drukt!

KENNISGEVING

• Controleer voordat u de machine inschakelt of de gereedschapshouder stevig vastzit.
• Draai het ingeklemde werkstuk elke keer rond voordat u het me de hand draait, om er zeker van te zijn dat het werkstuk soe loopt en het andere gereedschap niet raakt!
• Controleer daarbij ook of het werkstuk gecentreerd is en goed vastgeklemd!
• Zorg ervoor dat u de beitel tijdens het bewerken met beide har stevig en veilig vasthoudt!
• Werk alleen met goed geslepen gereedschap!
• Bewerk grote en ongebalanceerde werkstukken alleen met een laag spindeltoerental!
• De specificaties met betrekking tot de maximale of minimale afmetingen van het werkstuk moeten in acht worden genomen
• Werkstukken met scheuren mogen niet worden gebruikt!
  ● Verwerk uitsluitend geselecteerde houtsoorten zonder gebreken

Bediening

Aan-uitschakelaar

Inschakelen: Druk 2 seconden op de groene knop ("I"). De machine begint te draaien.

Uitschakelen: Druk op de rode knop ("0").

De machine stopt niet onmiddellijk! Blijf zo lang bij de machine, totdat he werkstuk volledig is gestopt (Stop het werkstuk niet met de hand!)

Snelheidsaanpassing

Door aan de snelheidsregelhendel te draaien, kan de snelheid traploos worden ingesteld.

	KENNISGEVING
	U moet de hendel naar de laagste snelheidsstand zetten voordat u de schakelaar omdraait AAN/UIT, anders start de motor mogelijk niet!

Gereedschapshouder

	KENNISGEVING
	De beitelsteun moet zo dicht mogelijk bij het werkstuk worden geplaatst!Hoogteverstelling net onder de middenlijn van het werkstuk. Draai het werkstuk met de hand rond en controleer of het werks kan draaien voordat u het draait!

MAINTENANCE

	AANDACHT
	Voer alle onderhoudsinstellingen van de machine uit terwijl de machine is losgekoppeld van de stroomvoorziening!Ernstig letsel door onbedoelde of automatische active van de machine!

De machine heeft geen uitgebreid onderhoud nodig. Als er storingen en defecten optreden, laat deze dan alleen onderhouden door getrainde personen.

Vóór de eerste ingebruikname en daarna na iedere 100 bedrijfsuren dient u alle verbindingsdelen te smeren (indien nodig vooraf alle spanen en sto met een borstel verwijderen).

Controleer regelmatig de staat van de beveiligingsstickers. Vervang ze indien nodig.

Controleer regelmatig de staat van de machine.

Voor een soepele bandgeleiding en een zuivere snede is een goede staat en perfecte afstelling van de geleiderollen essentieel.

Bewaar de machine op een afgesloten, droge plaats.

KENNISGEVING

Maak uw machine regelmatig schoon na elk gebruik. Dit verlengt de lever van de machine en is een vereiste voor een veilige werkomgeving.

Reparaties mogen uitsluitend door vakmensen worden uitgevoerd!

Onderhoudsplan

Na elke werkdienst:

Reinig de machine en de onderdelen met een krachtige straal perslucht van houtstof en andere materiaalresten. Bewegende onderdelen kunnen ook worden gereinigd met een borstel of een zachte borstel. Breng een dunne laag smeerolie aan op alle bewegende onderdelen van de machine

Na 50 bedrijfsuren

Controleer de V-snaren.

Bepaal voor gerafelde riemen oorzaak. Controleer of oneffen of ruwe oppervlakken en werden gebouwd op de V-snaar

katrollen. Vervang versleten of uitgerekte riemen!

Schoonmaak

Na elke werkshift moet de machine worden schoongemaakt. Verwijder spanen etc. met een geschikt gereedschap. Verwijder ze niet met de har (snijwonden!). Verwijder ook stof.

	KENNISGEVING
	Het gebruik van bepaalde oplossingen die ingrediënten bevatten d metalen oppervlakken beschadigen, evenals het gebruik van schuurmiddelen, beschadigen het oppervlak van de machine! Maak het oppervlak van de machine schoon met een vochtige degedrenkt in een milde oplossing.

Beschikbaarheid

Gooi de machine niet bij het restafval. Neem contact op met uw lokale autoriteiten v informatie over de beschikbare verwijderingsopties. Wanneer u bij uw lokale dealer koopt

voor een vervangende unit is deze verplicht uw oude unit om te ruilen.

TROUBLE SHOOTING

VOORDAT U BEGINT MET HET WERKEN AAN HET OPLOSSEN VAN DE GEBREKEN, KOPPELT U DE

MACHINE VAN DE STROOMVOORZIENING.

Probleem	Mogelijke oorzaak	Oplossing
Machine start niet	Schakelaar defect	Reparatie schakelaar
	Stroomtoevoer is uitgeschakeld	Voeding repareren
	Zekering is defect	Vervang de zekering
	De stroomonderbreker is actief	Druk op de circuitknop
Sterke trilling	Vervormd werkstuk	Materiaal wijzigen
	Werkstuk is verkeerd gecentreerd	Meet het centrum opnieuw
	Katrol losmaken	Draai de katrol vast
	Versleten katrol	Katrol vervangen
	Draaibank staat op een oneffen oppervlak	Maak het oppervlak waterpas
	Maak de staart- of kop los	Vastdraaien
	Te veel snelheid	Snelheid aanpassen
Slechte draairesultaat	slecht geslepen beitel	Slijp de beitel
	Verkeerde beitel voor dit	Selecteer de juiste beitel
	werk
	Verkeerde afstelling van de beitelsteun	Pas de hoogte en de afstand van de gereedschapshouder aan

VEEL POTENTIËLE FOUTBRONNEN KUNNEN WORDEN OPGEHAALD DOOR DE DESKUNDIGE

AANSLUITING OP HET ELEKTRICITEITSNET.

	KENNISGEVING
	Mocht u de benodigde reparaties niet zelf kunnen uitvoeren beschikt u niet over de voorgeschreven opleiding, schakel da een werkplaats in om het probleem te laten verhelpen.

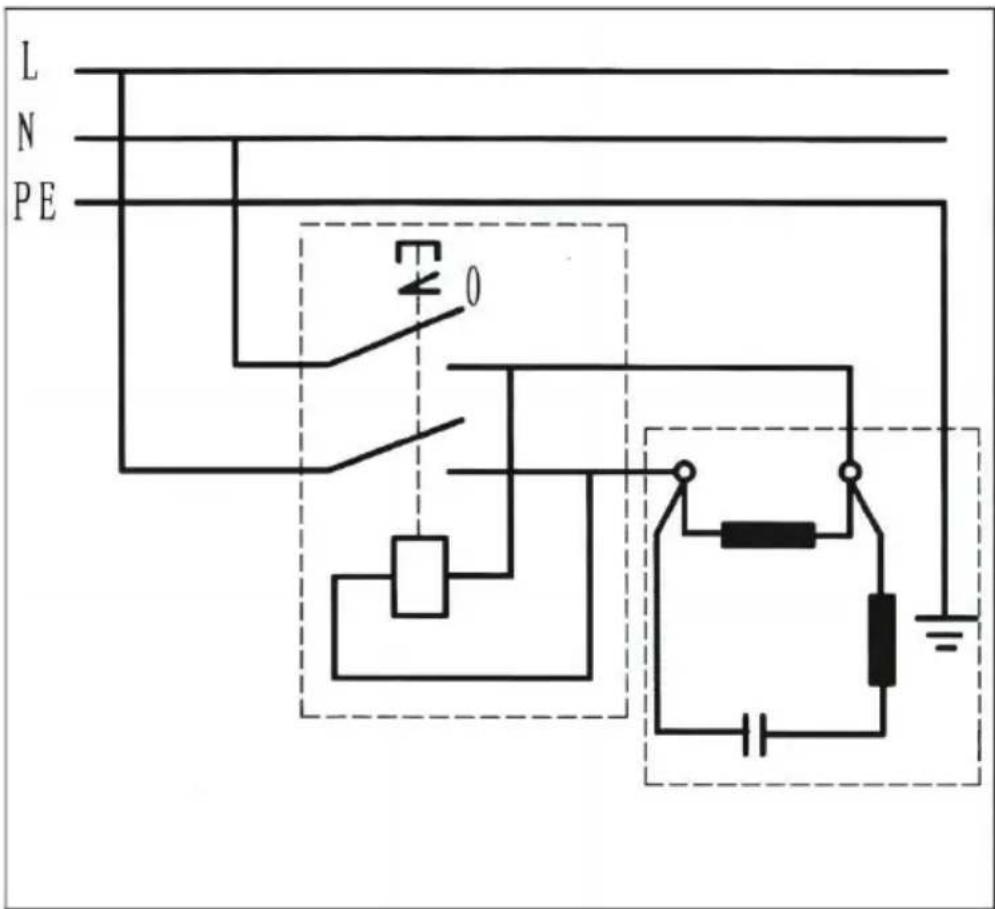

SCHALTPLAN / WIRING DIAGRAM

Onderdelenlijst voor houtdraaibank
Item	Beschrijving	Hoeveelheid	Item	Beschrijving	Hoeveelheid	Item	Beschrijving	Hoeveelheid
1	Handwiel	3	45	Conische schacht	1	88	Excentrische as	1
2	Schroef M6X10	5	46	Staartstuk	1	89	Platte kopschroef M5X20	4
3	Stellage	2	47	Staartstuk spindel M24	1	90	P in	1
4	Wasmachine Φ6	9	48	Moer	1	91	Hengel	1
5	Schroef M6X8	9	49	Handwiel	1	92	Wasmachine Φ8	2
6	Vormplaat	1	50	Schroef M8X8	2	93	Bout M8X25	2
7	Mobiele plaat	1	51	Lager 625-2Z	2	94	Bout M16X35	3
8	Leidingschroef M18	2	52	Levende rolpen	1	95	Wasmachine Φ16	3
9	Bout M6X8	4	53	Snijmachinebevestiging	1	96	Bed	1
10	Vergrendel de hende	1	54	Afstelschroef voor snij-invoer	1	97	Wasmachine Φ10	2
11	Schroef M4X8	3	55	Mouw	1	98	Bout M10X18	2
12	Kap spindel einde	1	56	Schroef M5X6	1	99	Staand deksel	2
13	Schroef M5X8	9	564	Schroef M6X8	1	100	Gereedschapshouder	1
14	Stroomkabel	1	57	Snij-rusttandwiel	1	101	Gereedschapshouder	1
15	Mouw	1	58	Vergrendel de hendel	1	102	Voorstandaard (rechts)	1
16	Borgring 16	1	59	Vast paneel voor beeldscherm	1	103	Bevestigingsblok	1
17	Lente	1	60	Snelheidsweergave printplaat	1	104	Lange kruisondersteuning	1
18	Katrolmotor (links)	1	61	Lichten	1	105	Voorstandaard (links)	1
19	Katrolmotor (rechts)	1	62	Transformatoren	1	106	Korte kruisondersteuning	1
20	Wasmachine Φ5	5	63	Bout M6X25	1	107	Kop vierkante kop bout M8X12	24
21	Sleutel	1	64	Rek	1	108	Bevestigingsblok	1
22	Motor	1	65	Snijkop montage spindel	1	109	Wasmachine Φ8	38
23	Hoofdvoorraad	1	66	"C"ring 8	1	110	Bord	1
24	Frontplaat	1	67	Schroef	1	111	Trekontlasting M16X1.5	1
25	Spoorcentrum	1	68	Lente	1	112	Gordelbescherming	1
26	Borgring 24	1	69	"C"-ring 8	1	113	Zwengel	3
27	Katrolspindel (links)	1	70	Lager 80200	1	114	Tapschroeven ST2.2×6.5	2
28	Riem Z560	1	71	Versnelling	1	118	H het staafje	1
29	Katrolspindel (rechts)	1	72	Moer M12	1	119	S- panner	1
30	Borgring 62	1	73	Stiftbout	1	120	Wrench S3	1
31	Lager 6007-2Z	1	74	Borstel rust	2	121	Wrench S4	1
32	Beugel-schakelhendel	1	75	Lager 80201	2	122	"T"sleutel	1
33	Lente	1	76	schuifgeleider	1	123	Scherp gereedschap	1
34	Moer M8	34	77	3-weg frezen	1	124	Hoofdgereedschap	1
35	Schroef M8X25	1	78	Tandwiel-eindrondsel	1	125	Een rctool	1
36	As-rondsel	1	79	Middelpunt	1	130	H enboek	1
37	Zeskant HD-schroef M8X25	2	80	Moer M10	3	131	Goggle	1 set
38	Borgring 25	1	81	Knop	3	132	Bevestigingsplaat	1
39	Lager 6205-2Z	1	82	Schaal	1	133	Bout M8X16	8
40	Borgring 52	1	83	Schakelaar	1	134	Snelheidssensor	1
41	Spindelsleutel	1	84	Schroef M4X12	2	135	Moer M4	2
42	Spindel	1	85	As-rondsel	1	136	Schroef M3X10	2
43	Levend centrum	1	86	Snelheidslabel	1	137	Sonde-ondersteuningsplaat	1
44	Lager 80201	1	87	"C"-ring 3	1	138	Sensorplaat	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en E-garantiecertificaat
