GEBRUIKSAANWIJZING WL1218V Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, dient de geb gebruiksaanwijzing zorgvuldig te lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet ontvangen interferentie accepteren, inclusief interferentie die ongewens werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese Richtlijn 201 Het symbool met een doorgekruiste vuilnisbak geeft aan dat het pro de Europese Unie gescheiden afval moet worden ingezameld. Dit ge het product en alle accessoires die met dit symbool zijn gemarkeer Producten die als zodanig zijn gemarkeerd, mogen niet met het nor huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische appar

AANDACHTSPUNTEN

De informatie in deze handleiding is bedoeld als leidraad voor de bediening van machines en maakt geen deel uit van een contract. De gegevens in deze handleiding zijn verkregen van de fabrikant van de machine en andere bronnen. We streven ernaar de juistheid van deze informatie te garanderen en proberen elk item en elke gegeven te verifiëren, maar we kunnen de volledige juistheid van de informatie niet garanderen. Dit betekent dat de geleverde apparatuur in detail kan afwijken van de beschrijving in de instructies. Bovendien kan de ontwikkeling van de machine ertoe leiden dat de geleverde apparatuur in detail kan afwijken van de hierin beschreven beschrijvingen. Het is daarom de verantwoordelijkheid van de gebruiker om zich ervan te vergewissen dat de beschreven apparatuur of het beschreven proces geschikt is voor het beoogde doel.

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties die bij dit apparaat zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

1. Handleiding voor de eigenaar. Lees en begrijp deze handleiding voordat u de machine gebruikt.
2. Alleen getrainde operators. Ongetrainde operators hebben een hoger risico op letsel of de dood. Sta alleen getrainde/begeleide mensen toe om deze machine te gebruiken. Wanneer de machine niet wordt gebruikt, ontkoppel de stroom, verwijder schakelaarsleutels of sluit de machine af om ongeoorloofd gebruik te voorkomen - vooral rond kinderen. Maak uw werkplaats kindveilig.
3. Gevaarlijke omgevingen. Gebruik machines niet in gebieden die vochtig, rommelig of slecht verlicht zijn. Bediening van machines in deze gebieden verhoogt enorm het risico op ongelukken en letsel.
4. Mentale alertheid vereist. Voor een veilige bediening is waakzaamheid vereist bij het gebruik van machines. Gebruik deze nooit onder invloed van drugs of alcohol, als u moe bent, of wanneer u afgeleid bent.
5. Risico's op letsel door elektrische apparatuur. U kunt een elektrische schok krijgen, verbrand worden of gedood worden door het aanraken van spanningvoerende elektrische componenten of onjuist geaarde machines. Om dit risico te beperken, laat alleen gekwalificeerd onderhoudspersoneel elektrische installatie- of reparatiewerkzaamheden uitvoeren, en koppel altijd de stroom los voordat u toegang krijgt tot of elektrische apparatuur blootstelt.
6. Schakel eerst de stroom uit. Koppel de machine altijd los van de stroomtoevoer voordat u aanpassingen maakt, gereedschap verandert of onderhoud uitvoert. Hiermee wordt voorkomen dat er letsel ontstaat door onbedoeld opstarten of contact met spanningvoerende elektrische componenten.
7. Oogbescherming. Draag altijd een ANSI-goedgekeurde veiligheidsbril of een gezichtsscherm wanneer u machines bedient of observeert, om het risico op oogletsel of blindheid door rondvliegende deeltjes te verminderen. Een gewone bril is geen goedgekeurde veiligheidsbril.
8. Draag de juiste kleding. Draag geen loszittende kleding, sieraden of andere voorwerpen die verstrikt kunnen raken in bewegende delen. Bind lang haar altijd vast of draag een haarnetje. Draag antislip schoeisel om het risico op uitglijden te verminderen en de controle te verliezen of per ongeluk in contact te komen met snijgereedschap of bewegende delen.

onderdelen.

1. Gevaarlijk stof. Stof dat door machines wordt geproduceerd, kan kanker, geboorteafwijkingen of langdurige ademhalingsschade veroorzaken. Wees u bewust van de stofgevaren die verband houden met elk werkstukmateriaal. Draag altijd een NIOSH-goedgekeurd ademhalingsmasker om uw risico te verminderen.
2. Gehoorbescherming. Draag altijd gehoorbescherming wanneer u lawaaierige machines bedient of observeert. Langdurige blootstelling aan dit lawaai zonder gehoorbescherming kan permanent gehoorverlies veroorzaken.
3. Verwijder instelhulpmiddelen. Gereedschap dat op machines achterblijft, kan bij het opstarten gevaarlijke projectielen worden. Laat nooit boorkopsleutels, moersleutels of andere hulpmiddelen op de machine achter. Controleer altijd of ze zijn verwijderd voordat u begint!
4. Gebruik het juiste gereedschap voor de klus. Gebruik dit gereedschap alleen voor het beoogde doel—forceer het niet of gebruik geen hulpstuk om een functie uit te voeren waarvoor het niet is ontworpen. Breng nooit niet-goedgekeurde wijzigingen aan—het wijzigen van het gereedschap of het anders gebruiken dan bedoeld kan leiden tot storingen of mechanisch falen, wat kan resulteren in persoonlijk letsel of de dood!
5. Ongemakkelijke houdingen. Houd een goede voetsteun en blijf te allen tijde in evenwicht tijdens het bedienen van de machine. Overschrijd uw grenzen niet! Vermijd ongemakkelijke handposities die het moeilijk maken om het werkstuk te controleren of het risico op onbedoeld letsel vergroten.
6. Kinderen en omstanders. Houd kinderen en omstanders uit de buurt. Blijf op een veilige afstand van het werkgebied. Stop met het gebruik van de machine als u wordt afgeleid.
7. Forceer machines niet. Forceer de machine niet. Deze zal de functie beter en veiliger uitvoeren op het tempo waarvoor hij is ontworpen.
8. Ga nooit op de machine staan. Ernstig letsel kan ontstaan als de machine kantelt of als het snijgereedschap per ongeluk wordt aangeraakt.
9. Stabiele machine. Onverwachte beweging tijdens het gebruik vergroot het risico op letsel of verlies van controle aanzienlijk. Controleer voordat u begint of de machine stabiel is en of de mobiele basis (indien gebruikt) is vergrendeld.
10. Gebruik aanbevolen accessoires. Raadpleeg de gebruikershandleiding of de fabrikant voor aanbevolen accessoires. Het gebruik van ongeschikte accessoires zal

het risico op ernstig letsel vergroten.

1. Onbeheerde bediening. Om het risico op onbedoeld letsel te verminderen, zet u de machine uit en zorgt u ervoor dat alle bewegende onderdelen volledig tot stilstand zijn gekomen voordat u wegloopt. Laat de machine nooit draaien terwijl u weg bent.
2. Bewaar met zorg. Het opvolgen van alle onderhoudsinstructies en smeerschema's houdt de machine in goede staat. Een machine die onjuist wordt onderhouden, kan storingen veroorzaken, wat kan leiden tot ernstig persoonlijk letsel of de dood.
3. Beschadigde onderdelen. Controleer de machine regelmatig op beschadigde, losse of verkeerd afgestelde onderdelen, of op een toestand die de veilige werking zou kunnen beïnvloeden. Repareer of vervang deze onmiddellijk voordat u de machine gebruikt. Voor uw eigen veiligheid: gebruik de machine niet met beschadigde onderdelen!
4. Bewaar stroomkabels. Wanneer u een machine met een snoer loskoppelt van de stroomvoorziening, pak dan de stekker vast en trek eraan, niet aan het snoer. Aan het snoer trekken kan de draden erin beschadigen. Raak het snoer of de stekker niet aan met natte handen. Voorkom schade aan het snoer door het uit de buurt te houden van verwarmde oppervlakken, drukke gebieden, agressieve chemicaliën en natte/vochtige plaatsen.
5. Moeilijkheden ervaren. Als u op enig moment moeilijkheden ondervindt bij het uitvoeren van de beoogde taak, of als de machine niet goed werkt, stop dan met het gebruik ervan!

Het is belangrijk om ervoor te zorgen dat elke machine nog steeds risico's met zich meebrengt.

Bij het uitvoeren van alle werkzaamheden (zelfs de eenvoudigste) is de grootste aandacht vereist. Veilig werken hangt van u af!

Zelfs als de machine naar behoren wordt gebruikt, is het nog steeds onmogelijk om bepaalde resterende risicofactoren volledig te elimineren. De volgende gevaren kunnen zich voordoen in verband met de constructie en het ontwerp van de machine:

1. Houd beschermkappen op hun plaats. Zorg ervoor dat alle beschermkappen op hun plaats zitten en dat de draaibank op een vlak, stabiel oppervlak staat.
2. Oog-/gezichtsbescherming. In de lucht zwevend houtstof en brokstukken kunnen

gevaarlijk zijn voor de ogen/het gezicht en kunnen allergieën of langdurige ademhalingsgezondheidsproblemen veroorzaken. Draag altijd oogbescherming of een gezichtsscherm wanneer u de draaibank bedient.

1. Ademhalingsbescherming. Draag altijd een ademhalingsapparaat wanneer u deze machine gebruikt. Houtstof kan allergieën of langdurige gezondheidsproblemen aan de luchtwegen veroorzaken.
2. Werkstuk monteren. Voordat u begint, zorg ervoor dat het werkstuk op de juiste manier is bevestigd tussen de centers van de hoofdspil en de losse spil, en dat er voldoende ruimte is voor volledige rotatie.
3. Gereedschapssteun afstellen. Stel de gereedschapssteun af om de juiste ondersteuning te bieden voor het draaigereedschap dat u gaat gebruiken. Test de vrije ruimte van de gereedschapssteun door het werkstuk met de hand te draaien voordat u de draaibank inschakelt.
4. Draaisnelheid. Selecteer de juiste draaisnelheid voor uw werk en laat de draaibank op volle snelheid komen voordat u deze gebruikt.
5. Gebruik scherpe beitels. Houd de draaibeitel goed geslepen en stevig op zijn plaats tijdens het draaien.
6. Bedien geen beschadigde draaibank. Bedien de draaibank niet met beschadigde of versleten onderdelen.
7. Conditie van het werkstuk. Inspecteer altijd de conditie van uw werkstuk. Draai geen stukken met knopen, scheuren of andere potentieel gevaarlijke omstandigheden. Zorg ervoor dat gelijmde stukken sterke verbindingen hebben en niet uit elkaar vliegen tijdens het gebruik.
8. Aanpassingen / onderhoud. Zorg ervoor dat uw houtdraaibank is uitgeschakeld, losgekoppeld van de stroombron en dat alle bewegende onderdelen tot stilstand zijn gekomen voordat u met een inspectie, aanpassing of onderhoudsprocedure begint.
9. De draaibank stoppen. Stop de draaibank niet door uw hand tegen het werkstuk te gebruiken. Laat de draaibank op eigen kracht stoppen.
10. Verstrengeling voorkomen. Houd lang haar en losse kleding zoals mouwen, riemen en sieraden weg van de draaibankspil.
11. Gezicht plaat draaien. Wanneer gezicht plaat draaien, maken Zeker de gez

bord is veilig y bijgevoegd naar de werk deel En Het is op de juiste mani bijgevoegd naar de spindel. Wanneer gezicht plaat draaien, gebruik draaibankbeitels op de naar beneden spinnen kant van de werk deel alleen.

1. SCHUREN/POLIJSTEN. Verwijderen de hulpmiddel rest wanneer uitvoeren schuren of polijsten operaties op de roterend spindel.
2. Materiaal Verwijdering Tarief. Proberen naar verwijderen te veel materiaal tegelijk kan ervoor zorgen werk stuk om te vliegen uit van de draaibank.
3. Terugslag is een plotselinge reactie. Hierdoor wordt het gereedschap weggeslingerd in de richting van de gebruiker.
4. Deze risicofactoren kunnen worden geminimaliseerd door het opvolgen van alle veiligheids- en bedieningsinstructies, het goed onderhouden van de machine en het vakkundig en op de juiste manier bedienen ervan door personen met technische kennis en ervaring.
5. Geen enkele lijst met veiligheidsrichtlijnen is compleet. Elke werkplaats is anders. Veiligheid staat altijd voorop, aangezien dit van toepassing is op uw individuele werkomstandigheden. Gebruik deze en andere machines met voorzichtigheid en respect. Nalatigheid kan leiden tot ernstig persoonlijk letsel, schade aan de apparatuur of slechte werkresultaten.

- De machine mag niet buitenshuis of in natte of vochtige ruimtes worden gebruikt.

- De machine mag niet worden gebruikt in ruimtes waar een verhoogd brand- of explosiegevaar bestaat.

- Het is verboden de machine buiten de in deze handleiding beschreven technische grenzen te bedienen.

- Het bedienen van de machinefunctie zonder noodstopknop of waaierkast met geopende deuren is verboden.

- Het is verboden de machine te gebruiken indien deze niet aan de vereiste afmetingen voldoet.

- Het is verboden een machine te gebruiken die niet geschikt is voor het beoogde gebruik en niet gecertificeerd is.

- Het is verboden de machine en de onderdelen ervan te manipuleren.

- Het is verboden de machine te gebruiken voor andere doeleinden dan beschreven in deze gebruiksaanwijzing.

- Het is verboden de machine onbeheerd achter te laten tijdens het werkproces!

- Het is niet toegestaan om tijdens de uitvoering van de werkzaamheden de werkruimte te verlaten.

MACHINEBESCHRIJVING

1. De houtdraaibank is ontworpen om hout te draaien, zodat de gebruiker materiaal met een beitel kan verwijderen.
2. Dankzij de variabele snelheidsregeling kunt u het toerental van de spindel aanpassen van 0 tot 3800 RPM. Op de digitale uitlezing kunt u het actuele toerental nauwkeurig aflezen.
3. Deze handleiding bevat instructies voor installatie, veiligheidsmaatregelen, algemene bedieningsprocedures, onderhoudsinstructies en onderdelenoverzichten. Uw apparaat is ontworpen en gebouwd voor een consistente, langdurige werking, mits gebruikt volgens de instructies in dit document.
4. Deze handleiding is niet bedoeld als een allesomvattende gids voor draaibankbedieningsmethoden, het gebruik van aftermarketaccessoires, de keuze van materiaal en dergelijke. Aanvullende kennis kan worden verkregen van ervaren gebruikers of vakartikelen. Welke geaccepteerde methoden u ook gebruikt, geef altijd prioriteit aan uw persoonlijke veiligheid.
5. Bewaar deze handleiding voor toekomstig gebruik. Als de machine van eigenaar verandert, dient u de handleiding mee te sturen.

TECHNISCHE PARAMETERS

Model	WL1218V
Spanning	220 V / 50 Hz	1 1 0 V / 60 H
Motorvermogen	750 Watt
Motorsnelheid	0-5000 tpm
Spilsnelheid	0-3800 tpm ±10%
Maximale draaidiameter	12" (304 mm)
Spilconus	MT2
Spindeldraad	1"-8
Afstand tussen het centrum	18" (465 mm)
Spilverplaatsing van de staartko	50 mm
Conische insteekkop Spil	MT2

OPSTELLING EN MONTAGE

Tijdens de montage moet de draaibank losgekoppeld zijn van de stroomvoorziening.

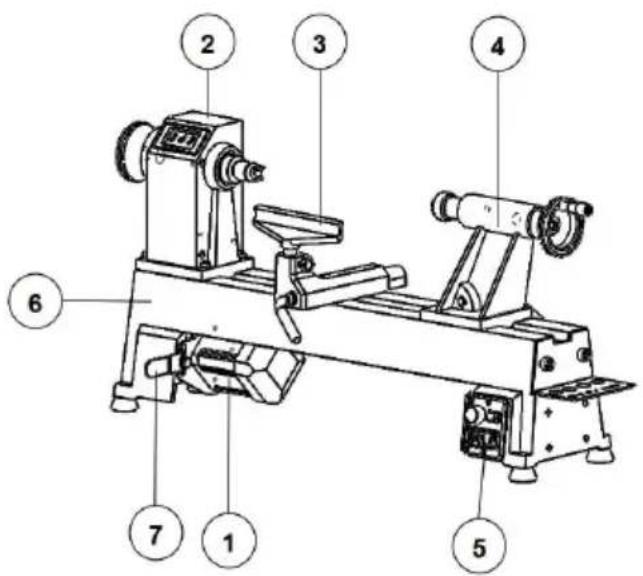

5.1 Inhoud van de levering

Controleer de inhoud van het product direct na ontvangst op eventuele transportschade of ontbrekende onderdelen. Claims voor transportschade of ontbrekende onderdelen moeten direct na ontvangst en uitpakken worden ingediend vóórdat de machine in gebruik wordt genomen. Houd er rekening mee dat latere claims niet meer kunnen worden geaccepteerd.

ONDERDE ELNR.	BESCHRIJVING	AANTAL
1	Motor	1
2	Hoofdvoorraad	1
3	Gereedschapssteun (de andere is een accessoire)	2
4	Staartkolf	1
5	Schakelaar	1
6	Bed	1
7	Motorbevestigingsplaat	1

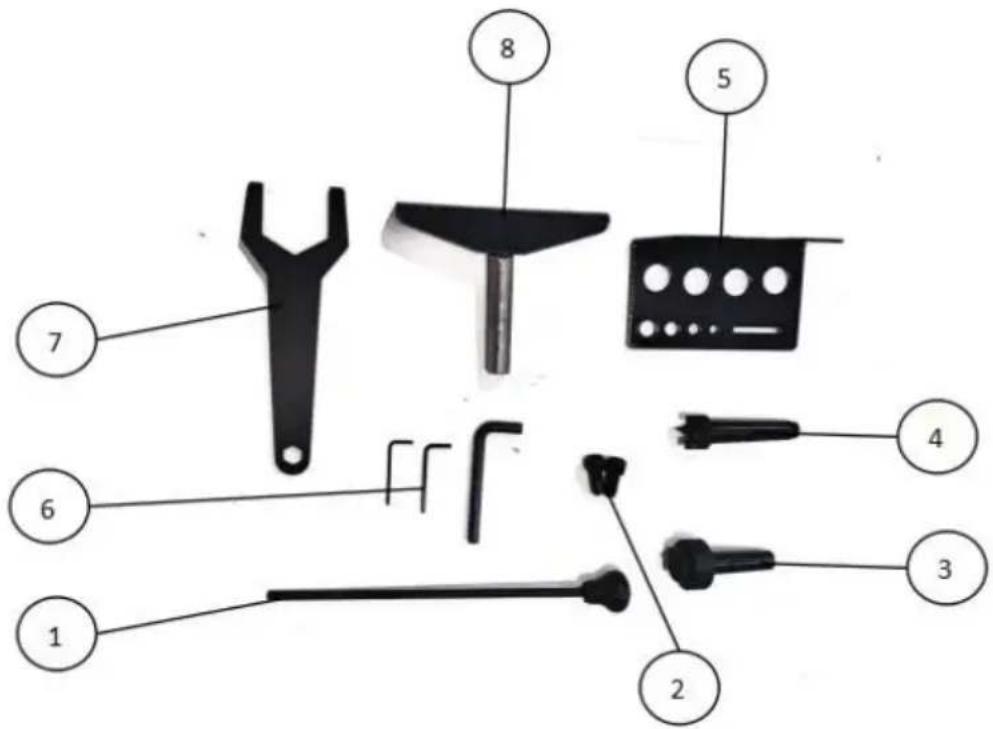

Standaard accessoires

ONDERDEELNR.	BESCHRIJVING	AANTAL
1	Staafinjectie	1
2	Binnenzeskantschroeven met bolkop M10×25	2
3	Levend centrum	1
4	Spur-centrum	1
5	Gereedschapshouder	1
6	Inbussleutel S2.5, S3, S5	3
7	Moersleutel	1
8	Gereedschapssteun	1

5.2 Uitpakken en opruimen

1. Haal de houtbewerkingsdraaibank uit de doos
2. Controleer alle accessoires van de machine volgens de paklijst.
3. Kies een locatie voor de draaibank die droog is, goed verlicht is en waar voldoende ruimte is om de draaibank aan alle vier de zijden te kunnen

onderhouden.

1. Om te voorkomen dat het bed verdraait, moet de draaibank volledig vlak en waterpas staan.
2. Reinig alle roestbestendige oppervlakken met een mild commercieel oplosmiddel, kerosine of diesel. Gebruik geen verfverdunner, benzine of lakverdunner. Deze beschadigen de geverfde oppervlakken. Bedek alle gereinigde oppervlakken met een dunne laag 20W machineolie.

5.3 Voorbereidende activiteiten

• De werkplek moet aan de eisen voldoen.
• De grond moet vlak, egaal en hard zijn.
• De gekozen werkplek moet beschikken over een geschikt elektriciteitsnet dat voldoet aan de eisen van de machine.

8. Voorbereiding van het oppervlak

• Ongecoate metalen machineonderdelen zijn geïsoleerd met een vettige laag om corrosie te voorkomen.
• Deze laag moet worden verwijderd. U kunt hiervoor standaard oplosmiddelen gebruiken die het machineoppervlak niet beschadigen.

5.4 Montage

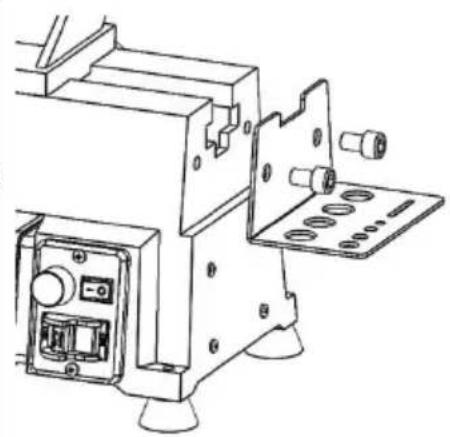

Gereedschapsplank:

Bevestig het gereedschapsplateau met twee zeskantbouten M10×25 aan het begin van de draaibank.

Het aansluiten van de machine op het elektriciteitsnet en de daaropvolgende controle mogen uitsluitend door een daartoe opgeleide elektricien worden uitgevoerd.

• De elektronische aansluiting van het apparaat is bestemd voor gebruik met een geaard stopcontact!
• De netvoeding moet beveiligd zijn met 10A:
• Indien de aansluitstekker niet past of defect is, mag deze uitsluitend door gekwalificeerde elektriciens worden aangepast of vernieuwd!
• De aarddraad moet groen-geel zijn.
• Een beschadigde kabel moet onmiddellijk vervangen worden!
• Controleer of de voedingsspanning en de Hz-waarde voldoen aan de vereiste waarden van de machine. Een afwijking van de voedingsspanning van ±5% is toegestaan.
• Let na het aansluiten op de juiste looprichting!
• Zorg ervoor dat een eventueel verlengsnoer in goede staat is en geschikt is voor de stroomoverdracht. Een te klein snoer vermindert de stroomoverdracht en warmt op.

6.1 Aardingsinstructies

• Dit gereedschap moet geaard zijn. In geval van een storing of defect zorgt aarding voor een weg van de minste weerstand voor elektrische stroom, waardoor het risico op een elektrische schok wordt verminderd. Dit gereedschap is uitgerust met een netsnoer met een aardingsgeleider en een aardingsstekker. De stekker moet in een geschikt stopcontact worden gestoken dat correct is geïnstalleerd en geaard volgens alle lokale voorschriften en verordeningen.
• Onjuiste aansluiting van de aardingsgeleider van het apparaat kan leiden tot elektrische schok. Raadpleeg een gekwalificeerde elektricien of onderhoudstechnicus als u twijfelt of het stopcontact goed geaard is. Wijzig de bijgeleverde stekker niet. Als deze niet in het stopcontact past, laat dan een gekwalificeerde elektricien een geschikt stopcontact installeren.
• De geleider met isolatie en een buitenoppervlak dat groen is met of zonder strepen, is de aardingsgeleider van het apparaat. Als reparatie of vervanging van het netsnoer of de stekker nodig is, sluit het apparaat dan niet aan. Sluit de aardgeleider niet aan op een spanningvoerende aansluiting. Gebruik alleen 3-aderige verlengsnoeren met 3-polige aardingsstekkers en 3-polige stopcontacten waarop de stekker van het gereedschap past.
• Repareer of vervang een beschadigd of versleten snoer onmiddellijk.

6.2 Verlengsnoeren

Het gebruik van verlengsnoeren wordt afgeraden; probeer apparaten binnen bereik van de stroombron te plaatsen. Mocht een verlengsnoer nodig zijn, zorg er dan voor dat het zwaar genoeg is om de stroom te kunnen dragen die uw product heeft. Een te klein snoer veroorzaakt een daling van de netspanning, wat kan leiden tot stroomuitval en oververhitting.

AFSTELLINGEN

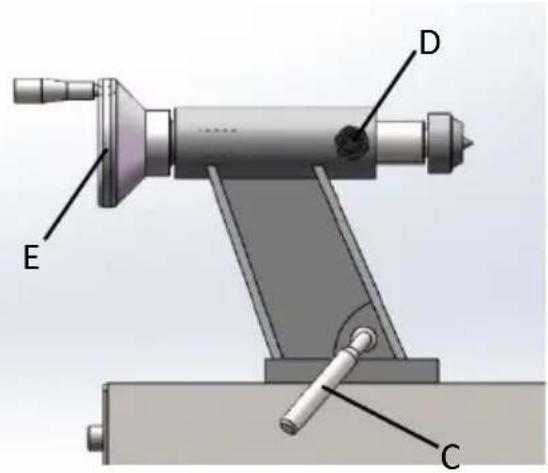

Losse kopbeweging

Om de losse kop te verschuiven, duwt u de vergrendelingshendel (C) naar beneden richting het bed. Duw de hendel omhoog om de losse kop te vergrendelen.

Om de pen te verplaatsen, draait u de hendel los en draait u aan het handwiel (E).

Zorg ervoor dat de losse kop is vergrendeld

naar bed (C) en de pen wordt aangedreven (D) voordat

een spindel draaien op de draaibank

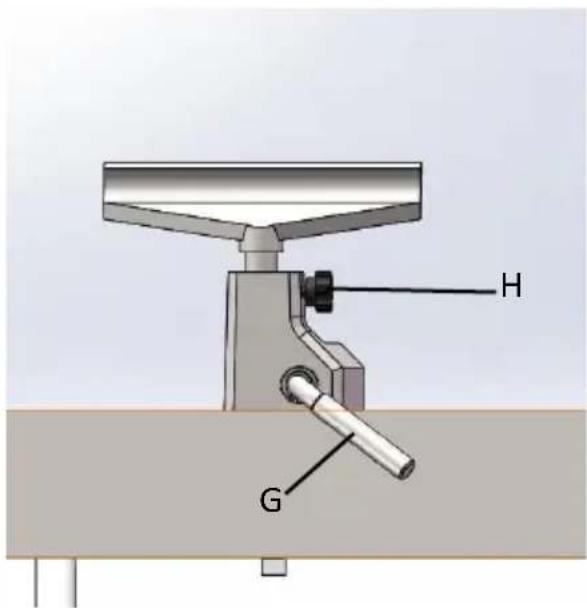

Nokkenspanning

De klemmechanismen van de losse kop en beitelsteun zijn door de fabrikant vooraf ingesteld en hoeven niet te worden afgesteld. Als een van de twee niet goed vastzit aan het bed wanneer de vergrendelingshendel wordt vastgedraaid, kunt u dit als volgt aanpassen.

1. Verwijder de stift uit het einde van de draaibank en schuif de losse kop eraf.
2. Draai de losse kop op zijn kant en draai de borgmoer (F) vast om de nokkenasdruk te verhogen, of draai de moer los om de nokkenasdruk te verlagen.

3. Monteer de losse kop op het bed en vergrendel deze om de afstelling te controleren. Herhaal indien nodig.4. Plaats de noppen terug.

GereedschapssteunDe gereedschapssteun wordt meegeleverd met uw draaibank. Deze is zo ontworpen de hoogte, de positie op het bed en de ten opzichte van het werkstuk kunnen wo aangepast.Draai de vergrendelingshendel op de gereedschapssteunvoet (G) los om de voen naar voren of naar achteren te schuiven deze in een hoek ten opzichte van het plaatsen. Draai de vergrendelingshendel stevig vast voordat u de draaibank bedier Draai de hendel (H) los om de gereedschapssteun omhoog of omlaag te brengen en deze in een hoek ten opzich het werkstuk te plaatsen. Draai de hende voordat u draaibank bedienen.

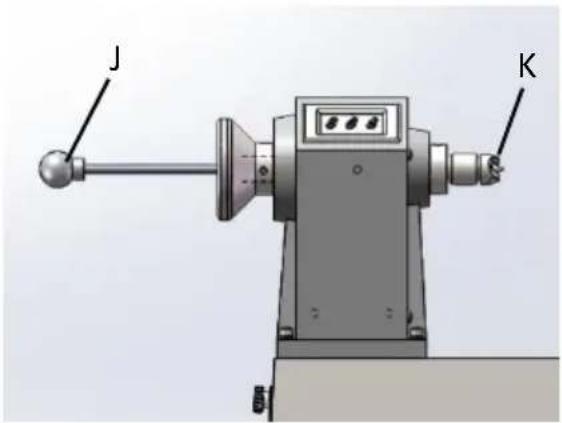

Spitscenter: installeren/verwijderen

Het middelpunt (K) wordt in de spindel van de vaste kop gemonteerd. Het middelpunt moet eerst op uw werkstuk worden gemonteerd en vervolgens in de spindel worden geplaatst.

1. Koppel de draaibank los van de stroombron.
2. Maak het taps toelopende uiteinde van het midden en de binnenkant van de kopspindel schoon en duw vervolgens het midden in de kopspindel.
3. Om een center te verwijderen, verwijder eerst het werkstuk van de draaibank. Steek de uitdrukstang (J) in het gat in het handwiel en tik op het uiteinde van het midden van het spoor.

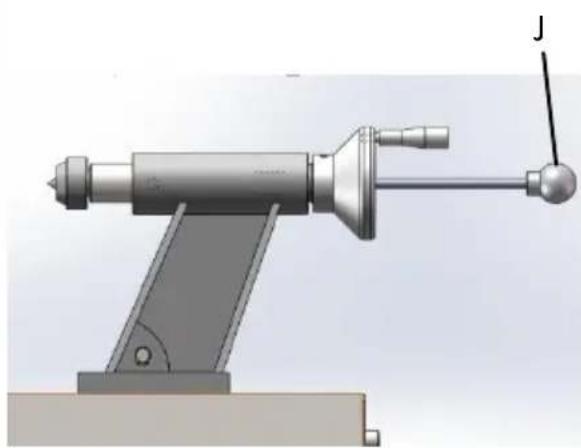

Meedraaiend center: installeren/verwijderen

De meedraaiende centers worden in de pen van de losse kop gemonteerd.

1. Koppel de draaibank los van de stroombron.
2. Maak het taps toelopende uiteinde van het midden en de binnenkant van de pen van de losse kop schoon en duw vervolgens het midden in de pen.
3. Draai de vergrendelingshendel van de pen altijd vast zodra het meedraaiende centerpunt correct in het werkstuk is geplaatst. Zorg ervoor dat de spiebaan in de pen is uitgelijnd met de vergrendelingshendel.
4. Om een meedraaiend center te verwijderen, moet eerst het werkstuk van de draaibank worden verwijderd. Steek de uitdrukstang (J) in het gat in het handwiel en tik op het uiteinde van het meedraaiende midden.

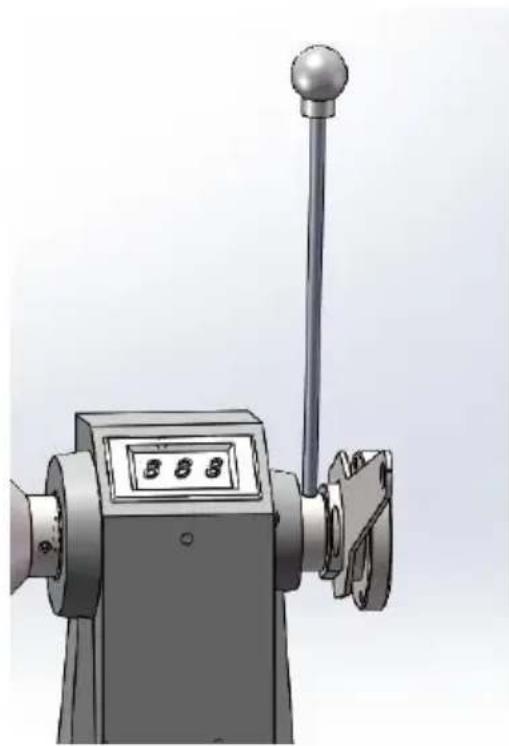

Frontplaat: installeren/verwijderen

1. Koppel de draaibank los van de stroombron.
2. Monteer het frontpaneel op uw werkstuk.
3. Plaats de knockout-stang op het gat in de spindel van de kop.
4. Installeer de frontplaat op de schroefdraad van de kop.

Draai de spindel met de klok mee tot het meer gaat.

1. Draai beide stelschroeven in de frontplaat vast.

Het bord is nu klaar om te draaien.

6.Aan Verwijder de frontplaat en plaats de uitdrukstang.

Draai beide stelschroeven in de frontplaat los en draai de frontplaat met behulp van de frontplaatsleutel tegen de klok in om hem los te maken.

Snelheidsregelknop (D): Met de klok mee om te verhogen, tegen de klok in om te verlagen. De snelheid wordt weergegeven als RPM (omwentelingen per minuut) op de digitale uitlezing.

Vooruit/Achteruit (F): Bestuur de besturing van de spindel.

Aan/uit-schakelaar (C): Trek om de draaibank te starten, druk om te stoppen.

BEDIENING

De volgende informatie is algemeen van aard en is niet bedoeld als een complete cursus houtdraaien. Niets kan de kennis vervangen die is opgedaan door gesprek met ervaren houtdraaiers of het raadplegen van boeken of vakbladen. Bovenal zal eenvoudig vallen en opstaan bijdragen aan het ontwikkelen van vaardigheid in het houtdraaien.

9.1 Inspectie

Het apparaat mag alleen in perfecte staat worden gebruikt. Inspecteer het apparaat visueel bij elk gebruik. Controleer met name de veiligheidsvoorzieningen, elektrische bedieningselementen, elektrische kabels en schroefverbindingen op beschadigingen en of ze goed vastzitten. Vervang beschadigde onderdelen voordat u het apparaat in gebruik neemt.

• Zet uw machine waterpas. Gebruik de stelvoetjes om trillingen te verminderen.
• Controleer de lagers; pas ze alleen aan als er axiale speling is.
• Controleer de riem. Deze moet strak zitten, maar niet té strak.
• Bedpaden; houd ze schoon, verwijder roestplekken met staalwol en breng waspasta aan om roestvorming en afwerklagen te voorkomen. ● Gereedschapssteun; verwijder deuken en krassen met een freesvijl.
• Spiraalvormige taps toelopende delen; moeten schoon en vrij van stof en spaanders zijn zodat de taps toelopende delen goed vastzitten.
• Losse kop; reinig en smeer de pen en de vergrendeling.
• Verlichting; goede verlichting is essentieel om schaduwen te elimineren en oogvermoeidheid te verminderen.

9.2 Draaigereedschappen

Kies indien mogelijk alleen draaigereedschappen van hoogwaardig snelstaal. Gereedschappen van snelstaal behouden hun scherpte en gaan langer mee dan gewoon koolstofstaal. Naarmate men bedrevener wordt in het draaien, kan een verscheidenheid aan speciaal gereedschap voor specifieke toepassingen worden aangeschaft. De volgende gereedschappen vormen de basis voor de meeste houtdraaiprojecten.

Gutsen – Voornamelijk gebruikt voor ruv frezen, detailfrezen en holle profielen. D ruwguts is een hol, dubbel geslepen gereedschap met een ronde neus, en o detailguts is een hol, dubbel geslepen gereedschap met een ronde of puntige neus.
Schuine beitel – Een zeer veelzijdig gereedschap dat gebruikt kan worden vo schaven , haaks maken , V-zagen, kral maken en afsteken. De schuine beitel i plat, dubbel geslepen met één zijde ho dan de andere (meestal onder een hoe van 20°–40°).
Schrapers – Worden meestal gebruikt w de toegang tot andere gereedschappen beperkt is, zoals bij uithollingsbewerkinge Dit is een plat, dubbel geslepen gereedschap dat verkrijgbaar is in verschillende profielen (ronde neus, speerpunt, vierkante neus, enz.) om aan veel verschillende contouren te voldoen.
Afsteekgereedschap – Wordt gebruikt vo het op maat maken en afsnijden van werkstukken. Dit is een plat gereedscha met een scherpe punt die enkel- of du kan zijn. grond.
Speciaalgereedschap: dit zijn de unieke gereedschappen met speciale functies di helpen bij het uithollen, maken van kommen, snijden van profielen, enz.

• Voor veiligheid en optimale prestaties is het belangrijk om gereedschap scherp te houden. Als een gereedschap niet meer snijdt of overmatige druk vereist om te snijden, moet het geslepen worden. Er zijn diverse slijpmallen en -klemmen van bekende merken verkrijgbaar; een houtdraaier zou echter moeten leren om gereedschap uit de vrije hand te slijpen.
• Voor het beste resultaat gebruikt u een slijpmachine met een laag toerental (tpm) met een aluminiumoxideschijf met korrel 60 (voor het vormen) en een aluminiumoxideschijf met korrel 100 (voor het laatste slijpen en bijwerken). De slijpmachine moet zich dicht bij uw draaibank en op een comfortabele hoogte bevinden. Een diamantfrees houdt de schijven recht en voorkomt verglazing.
• Laat het gereedschap nooit op één plek op de schijf rusten, blijf ermee bewegen en raak het slechts lichtjes aan.
• Gereedschap van koolstofstaal kan gemakkelijk oververhit raken en moet regelmatig worden afgekoeld. Als de snede blauw wordt, is deze niet meer hard en moet deze voorbij het blauwe gebied worden geslepen. Gereedschap van snelstaal loopt minder risico op oververhitting, maar kan beschadigd raken als het roodgloeiend wordt. Gereedschap van snelstaal mag niet worden afgeschrikt om af te koelen. Honen met een diamantpolijst of slipsteen bespaart u een ritje naar de slijpmachine en zorgt ervoor dat de snede vers blijft na het afkoelen.

9.3 Spindeldraaien

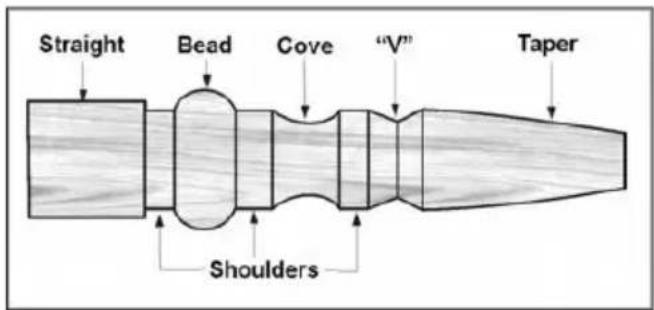

Spindeldraaien vindt plaats tussen de centers van de draaibank. Hiervoor is een of aandrijfcenter in de vaste kop en een meedraaiend of dood center in de losse kop nodig. Een cupcenter in plaats van een conisch center in de losse kop vermindert het risico op splijten van de kolf.

9.4 Aandelenselectie

Het materiaal voor spindels moet recht van draad zijn en vrij van barsten, scheuren, knoesten en andere defecten. Het moet 3 mm tot 6 mm groter worden gezaagd dan de uiteindelijke diameter en kan extra lengte vereisen om de uiteinden later te kunnen verwijderen. Bij dikker materiaal moeten de hoeken worden verwijderd om een achthoek te creëren, waardoor het werkstuk gemakkelijker tot een cilinder kan worden voorbewerkt.

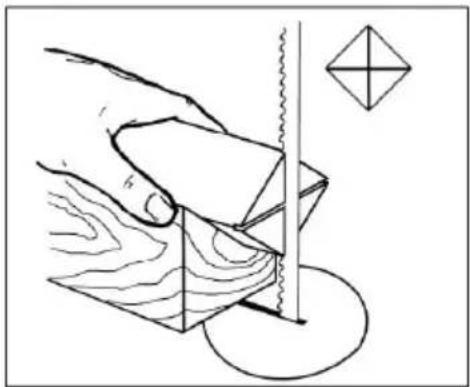

1. Met een gecombineerde winkelhaak of een kunststof centerzoeker voor rond materiaal, lokaliseert en markeert u het midden aan beide uiteinden van het werkstuk. Nauwkeurigheid is niet cruciaal bij hele ronde vormen, maar uiterst belangrijk bij materiaal waar vierkante delen moeten blijven. Maak een kuiltje in het materiaal met een priem of spijker, of gebruik een automatische centerpons met veer.
2. Bij extreem harde houtsoorten is het mogelijk dat er met een lintzaag inkepingen in de uiteinden van het hout moeten worden gemaakt, zodat het hout het spoorcentrum en het levende centrum kan accepteren.

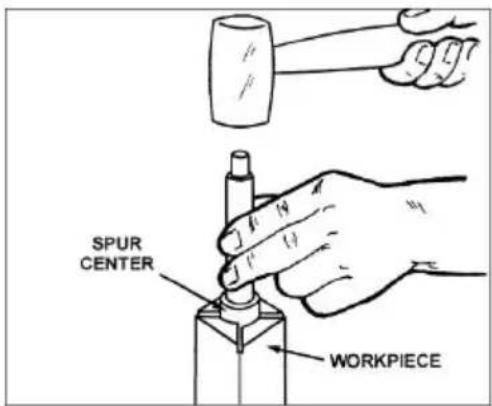

1. Sla het midden van de spoor ongeveer 6 mm in het werkstuk met een hamer of een terugslagvrije hamer. Pas op dat u het werkstuk niet splijt.

1. Zorg ervoor dat de kop goed vastzit aan het draaibankbed.
2. Maak het taps toelopende uiteinde van het spoormidden en de binnenkant van de spindel van de kop schoon.
3. Plaats het taps toelopende uiteinde van het middenstuk (met het bevestigde werkstuk) in de spindel van de vaste kop.
4. Ondersteun het werkstuk terwijl u de losse kop in positie brengt, ongeveer van het uiteinde van het werkstuk. Vergrendel de losse kop op het bed.
5. Beweeg de pinole van de losse kop met het handwiel naar voren om het meedraaiende centerpunt in het werkstuk te plaatsen. Oefen voldoende druk om het werkstuk tussen de centerpunten te klemmen zodat het niet wegvliegt, maar gebruik geen overmatige druk.
6. Draai de vergrendelingshendel van de pen vast.

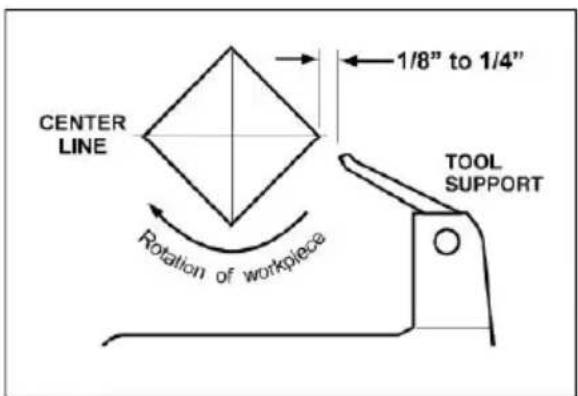

7. Plaats de gereedschapssteun in positie. Deze moet parallel aan het werkstuk liggen, net onder het midden. Lijn en ongeveer 3 tot 6 mm van de hoeken te draaien werkstuk. Draai de gereedschapssteunvoet vast aan het draaibankbed.

1. Draai het werkstuk met de hand om te controleren of er voldoende speling is.
2. Start de draaibank op de laagste snelheid en verhoog deze tot het juiste toerental voor de grootte van het gebruikte werkstuk. Raadpleeg de digitale uitlezing op de vaste kop.

9.5 Snijtechnieken

9.5.1 Ruwe afwerking

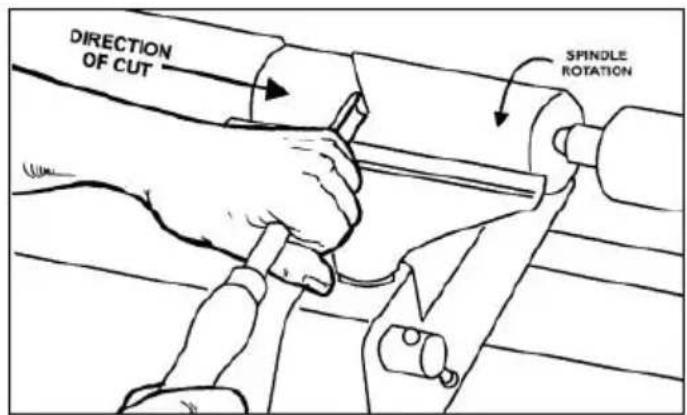

1. Begin met een grote ruwe beitel. Plaats het gereedschap op de beitelsteun, met de hiel van het gereedschap op het te bewerken oppervlak.
2. Breng de handgreep van het gereedschap langzaam en voorzichtig omhoog totdat de snijkant in contact komt met het werkstuk.
3. Begin ongeveer 5 cm vanaf het uiteinde van de losse kop van het werkstuk, met de groef (het uitgeholde gedeelte) van het gereedschap in de richting van de snede. Maak lange, vegende sneden in een continue beweging om het werkstuk tot een cilinder te bewerken.

1. Houd de schuine kant van het gereedschap zoveel mogelijk in contact met het werkstuk om controle te behouden en vastlopen te voorkomen. OPMERKING: Zaag altijd bergafwaarts, of van grote diameter naar kleine diameter. Werk altijd naar het einde van een werkstuk toe, begin nooit aan het einde te zagen.
2. Zodra het werkstuk tot een cilinder is ruw gemaakt, strijkt u het glad met een schuine zaag. Houd de schuine zaaghendel loodrecht op de spindel en gebruik alleen het middelste derde deel van de snijkant voor een lange, gladde snee (als een van de punten van de schuine zaag het draaiende werkstuk raakt, kan vastlopen en het werkstuk beschadigen).
3. Breng details aan op het werkstuk met een schuinzetgereedschap, afsteekgereedschap, schraper of spindelbeitel.

9.5.2 Kralen

1. Maak een afsteeksnede voor wat een kraal moet worden tot de gewenste diepte. Plaats het afsteekgereedschap op de gereedschapshouder en beweeg het gereedschap naar voren totdat de volledige afschuining van het gereedschap het werkstuk raakt. Til de hendel voorzichtig omhoog om de snede tot de gewenste diepte te maken.
2. Herhaal dit aan de andere kant van de kraal.
3. Begin met een kleine schuine beitel of spindelbeitel in het midden tussen de sneden en snijd aan beide kanten naar beneden om de kraal te vormen. Richt het gereedschap in de richting van de snede.

9.5.3 Baaien

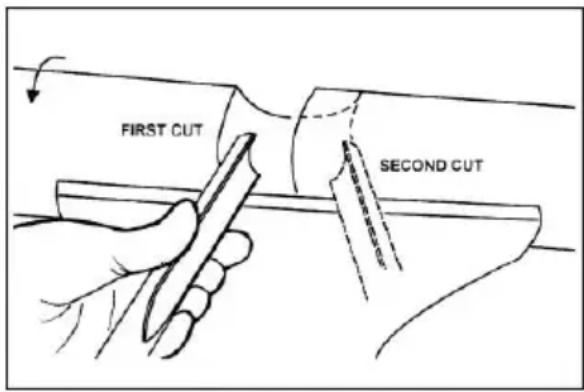

1. Gebruik een spindelbeitel. Houd de groef van het gereedschap in een hoek van 90 graden ten opzichte van het werkstuk, raak het werkstuk aan met de punt van het gereedschap en rol naar de onderkant van de holte. Stop onderaan; als je probeert de andere kant op te gaan, kan het gereedschap vastlopen.

1. Beweeg het gereedschap over de gewenste breedte van de inham.
2. Herhaal stap 1 voor de andere kant van de holte, met de groef in de tegenovergestelde richting. Stop onderaan de snede.

9.5.4 "V"-sneden

1. Gebruik de lange punt van de schuine kant. (LET OP: Druk de lange punt van de schuine kant niet rechtstreeks in het werkstuk om de "V" te creëren; dit resulteert in een verbrande of gepolijste "V" waarbij de vezels aan beide kanten opgezet zijn.)
2. Markeer het midden van de "V" lichtjes met de punt van de schuine kant.
3. Verplaats het schuine punt naar de rechterhelft van de gewenste breedte van de snede.

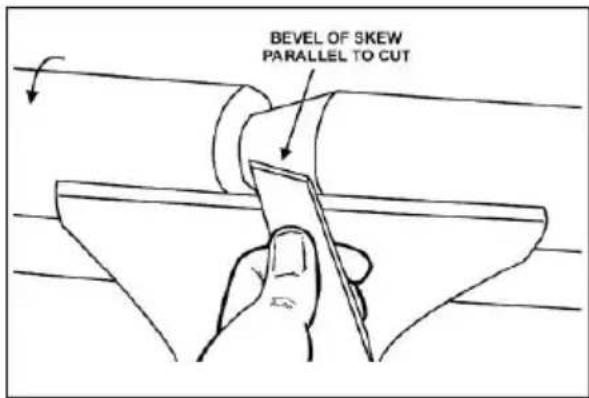

4. Zorg dat de afschuining parallel loopt aan de rechterkant van de snede, til de hendel op en duw het gereedschap tot de gewenste diepte.

1. Herhaal dit vanaf de linkerkant. De twee sneden moeten elkaar onderaan raken en een strakke V-snede vormen.
2. Er kunnen extra sneden worden gemaakt om de diepte of breedte van de te vergroten.

9.5.5 Afscheid nemen

1. Gebruik het scheidingsgereedschap.
2. Pas de draaisnelheid aan om het toerental te verlagen voor het doorsnijden van een werkstuk.
3. Plaats het gereedschap op de gereedschapshouder en til de hendel op totdat het gereedschap begint te snijden. Ga door met snijden naar het midden van het werkstuk.
4. Houd het stuk hout losjes vast met één hand terwijl het zich van het afval scheidt.

9.5.6 Schuren en afwerken

1. Door schone sneden te maken, hoeft u minder te schuren. Schuif de gereedschapssteun aan de kant, stel de draaibank in op een lage snelheid en begin met fijn schuurpapier (korrel 120 of fijner). Grover schuurpapier laat diepe krassen achter die moeilijk te verwijderen zijn, en doffe, scherpe details op de spindel. Werk door elke korrel zonder korrel over te slaan (ga bijvoorbeeld van korrel 120 naar korrel 220). Vouw het schuurpapier tot een schuurblok; wikkel het schuurpapier niet om uw vingers of het werkstuk. Om een afwerking aan te brengen, kunt u het werkstuk op de draaibank laten liggen.
2. Zet de draaibank uit en breng de afwerking aan met een borstel of keukenpapier. Verwijder overtollige afwerking voordat u de draaibank weer start. Laat drogen en schuur opnieuw met schuurpapier met korrel 320 of 400. Breng een tweede afwerking aan en polijst.

9.6 Draaien van de frontplaat en de kom

Het draaien van de frontplaat gebeurt normaal gesproken aan de binnenzijde, met de vaste kop boven het bed. Grotere werkstukken moeten aan de buitenzijde worden gedraaid. Draai de vaste kop naar de gewenste positie; of verwijder de losse kop, gereedschapssteun en schuif de vaste kop naar de andere kant van het bed.

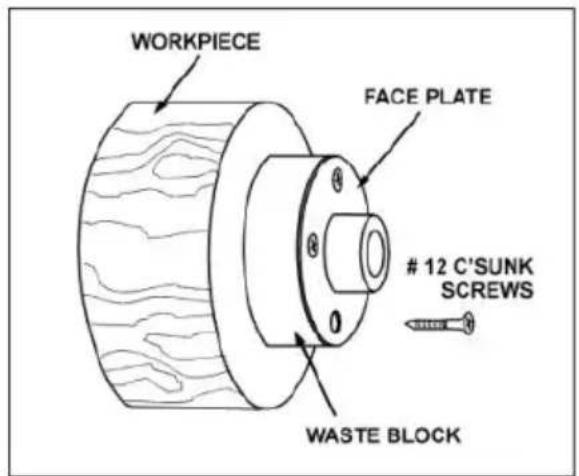

9.6.1 Montagemateriaal

Het meest gebruikte hulpmiddel bij het vasthouden van een blok hout voor het draaien van kommen en borden is het gebruik van een frontplaat:

1. Selecteer een stuk materiaal dat minstens 1/8" tot 1/4" groter is dan de afmetingen van het voltooide werkstuk.
2. Selecteer altijd de frontplaat met de grootste diameter die geschikt is voor het te draaien werkstuk.
3. Maak één vlak van het werkstuk vlak om het tegen de frontplaat te bevestigen.
4. Gebruik de frontplaat als sjabloon, markeer de plaats van de bevestigingsgaten op het werkstuk en boor gaten van de juiste maat. De frontplaten zijn geschikt voor schroeven nr. 12. (Phillips- en vierkantschroeven houden beter stand dan sleufschroeven. Schroeven van plaatmetaal zijn gehard en hebben een diepere en scherpere schroefdraad dan houtschroeven.) Als de bevestigingsschroeven op de frontplaat het werkstuk in de weg zitten, kan lijm of een afvalblok worden gebruikt:
5. Maak een blok met dezelfde diameter als de frontplaat. Zowel het afvalblok als het werkstuk moeten vlakke oppervlakken hebben om te kunnen lijmen.

1. Lijm het blok aan het werkstuk. Vermijd het gebruik van bruin papier of kra tussen het afvalblok en het werkstuk. Het kan prima werken met schrapers, een kleine tik met een beitel kan de twee van elkaar scheiden.

LET OP: Wees voorzichtig met de lijm die u kiest bij het gebruik van een afvalblok. Droge werkstukken kunnen worden verlijmd met gewone witte of gele lijm, maar moeten worden vastgeklemd voor een goede hechting. Groene werkstukken vereisen cyanoacrylaatlijm.

9.6.2 Frontplaat of klauwplaat

• Hoewel frontplaten de eenvoudigste en meest betrouwbare methode zijn om een blok hout vast te houden tijdens het draaien, kunnen ook klauwplaten worden gebruikt.
• Omdat er tientallen klauwen zijn om uit te kiezen, moet de houtdraaier eerst verschillende soorten draaiwerk overwegen die hij wil uitvoeren. Ook moet hij rapporten lezen of met andere draaiers die klauwen bezitten overleggen voordat hij een beslissing neemt.
• Een klauwplaat is niet vereist, maar is handig wanneer u aan meerdere onderdelen tegelijk werkt. In plaats van schroeven te verwijderen, opent u de klauwplaat en wisselt u van werkstuk.
• De meest populaire zijn de vierklauwen met een scrollklauw en diverse klauwen voor verschillende pengroottes. De meeste worden ook geleverd met een schroefklauw.

9.6.3 Houtselectie

Brandhout is het goedkoopste en meest verkrijgbare hout om te gebruiken bij het leren draaien van kommen. Verspil gewoon wat hout door een tijdje draaitechniek te oefenen. Ontwikkel je vaardigheden met elk gereedschap voordat je een afgewerkt stuk probeert te maken. Het is het beste om te beginnen met droog hout, zonder zorgen te maken over uitdroging of vervorming. Zodra het draaien comfortabel wordt, probeer dan groen hout, dat heel gemakkelijk snijdt. Naarmate de draaier meer ervaring opdoet, zal hij of zij een buitengewone nerf en tekening ontdekken in de vorm van noesten, kreukels en schorsinsluitsels.

9.6.4 Controles en scheuren

- Groen hout zal scheuren en barsten. Voor het beste resultaat laat u de blokken zo lang als u kunt. Naarmate het materiaal begint te drogen, ontstaan er oppervlaktescheuren aan de uiteinden van het blok. Zaag vijf tot acht centimeter af en u zou goed, degelijk hout moeten vinden. Zaag het blok ook doormidden langs de kern om te voorkomen dat het in het eindproduct terechtkomt. De meeste scheuren lopen vanuit de kern.

- Zorg er bij het draaien van kommen van groen hout voor dat de wanddikte gelijk is. Als een stuk hout op sommige plekken dik is en op andere plekken dun, droogt het hout ongelijkmatig en ontstaan er barsten en scheuren.

9.6.5 Vervorming

Vervorming is een probleem dat gepaard gaat met het vervormen van groen hout en verschilt per houtsoort. Fruitbomen hebben doorgaans de neiging om meer te vervormen dan andere. Het hangt ook af van de tijd van het jaar waarin de bomen gekapt en hoe de stammen worden opgeslagen.

9.6.6 Gereedschap voor het draaien van kommen

• De diepgegroefde kombeitel is het meest essentiële en veelzijdige gereedschap voor het meeste kom- en plaatdraaiwerk. De kombeitel is zwaarder en gemakkelijker te controleren dan andere soorten beitels. Hij maakt het ook mogelijk om hout veel sneller en met minder trillingen te verwijderen dan andere beitels. De meeste kombewerkingen van gemiddelde grootte kunnen worden uitgevoerd met een kombeitel van 3/8" of 1/2".
• Een kombeitel van 6 mm is het meest geschikt voor kleinere kommen en lichte afwerkingen. Grotere kombeitels van 19 mm en 25 mm worden alleen gebruikt voor extreem grote werkstukken.
• Grote, bolvormige schrapers kunnen ook worden gebruikt om de binnenkant van kommen schoon te maken. Een lichte aanraking met de schraper, licht gekanteld, verwijdert enkele van de ribbels die soms door een onervaren komdraaier worden achtergelaten.

9.7 Technieken voor het draaien van kommen

9.7.1 Vormen buiten de kom

1. Onregelmatig gevormde noppen, kruisjes en andere onregelmatig gevormde blanks vereisen een speciale voorbereiding voordat ze in een klauwplaat of een frontplaat worden gemonteerd. Verwijder de bast, indien aanwezig, van wat het midden van de bovenkant van het werkstuk lijkt te zijn.
2. Sla het midden van het spoor met een voorhamer of een terugslagvrije hamer op de bovenkant van het werkstuk.
3. Schuif het midden van de spil in de conus van de vaste kop en breng de center met een meelopend of kogelgelagerd middenstuk in positie. Vergrendel de losse kop op het bed en verplaats de spindel van de losse kop om het midden in het werkstuk te plaatsen. Draai de vergrendelingshendel van de ram vast.
4. Draai het werkstuk met de hand om ervoor te zorgen dat er voldoende speling is.
5. Start de draaibank op de laagste snelheid en breng deze naar de maximale veilige snelheid voor de grootte van het te draaien werkstuk. Als de machine begint te trillen, verlaag dan de snelheid totdat de trillingen stoppen.
6. Bewerk de buitenkant van de kom met de 1,25 cm diepe, gecanneleerde kombeitel, waarbij u de handgreep van het gereedschap stevig tegen uw heup houdt. Voor de beste controle gebruikt u uw hele lichaam om de beitel door het werkstuk te bewegen.
7. Terwijl de kom vorm krijgt, werk je aan de onderkant (het uiteinde van de kop) om ruimte te maken voor het bevestigen van een frontplaat.

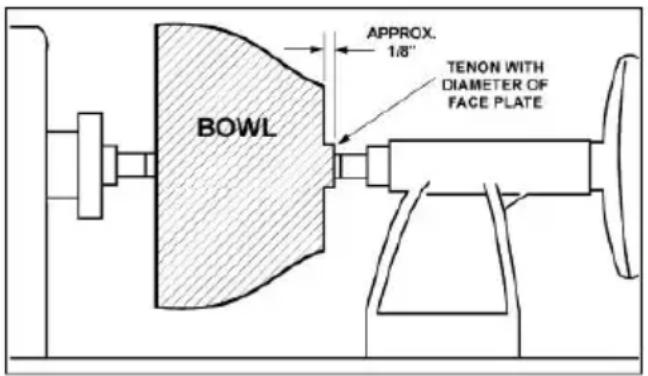

8. Draai een korte pen (ongeveer 3 mm lang) ter grootte van het gat in de frontplaat. Dit maakt het mogelijk om het werkstuk te centreren wanneer de frontplaat bevestigd. (LET OP: Als u van plan bent een klauwplaat te gebruiken, draai dan een pen van de juiste lengte en diameter die past op uw klauwplaat.)

1. Stop de draaibank, verwijder het werkstuk en bevestig de frontplaat of klauwplaat. De oppervlakken van de frontplaat en het werkstuk moeten vlak op elkaar aansluiten.
2. Draai de buitenkant van de kom om met een 1/2" of 3/8" beitel. Laat extra materiaal aan de onderkant van de kom zitten ter ondersteuning tijdens het draaien aan de binnenkant. Dit wordt later verwijderd.

9.7.2 De binnenkant van de kom vormen

1. Stop de draaibank en schuif de losse kop weg. (Misschien moet u eerst het middenstuk van de losse kop verwijderen om te voorkomen dat u er met uw elleboog tegenaan stoot.)
2. Pas de gereedschapsondersteuning aan voor de kom, net onder het midden loodrecht op de draaibankbanen.
3. Draai het werkstuk met de hand om de speling te controleren.
4. Maak een lichte snede over de bovenkant van het werkstuk, van de rand tot midden, om de bovenkant van de kom glad te maken.
5. Plaats de 1/2" kombeitel op de gereedschapssteun in het midden van het werkstuk, met de groef naar de bovenkant van de kom gericht. De handgreep van het gereedschap moet waterpas staan en naar de vier-uurpositie wijzen.

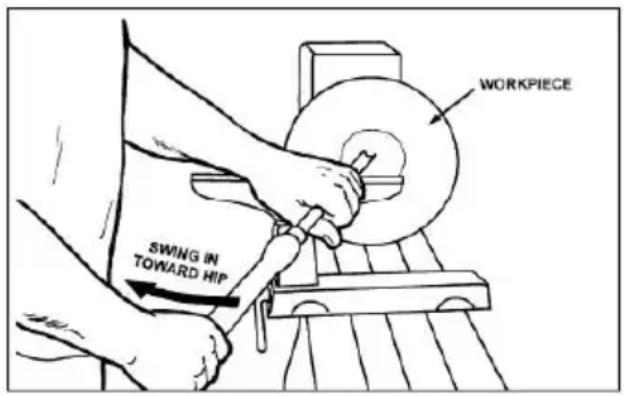

6. Gebruik de linkerhand om de snijkant van de beitel te bedienen, terwijl u met de rechterhand de handgreep van het gereedschap naar uw lichaam toe draait. Het frezen moet beginnen met de bovenkant van het werkstuk en omhoog draaien naarmate het dieper in de kom komt, om een zuivere, gelijkmatige curve te behouden. Naarmate het gereedschap dieper in de kom gaat, werkt u geleidelijk naar de rand toe. Het kan nodig zijn om de gereedschapssteun in het werk te draaien naarmate u dieper in de kom komt.

1. Zorg voor wanddikte bij de rand en behoud deze dikte terwijl u dieper in het werk gaat (als het stuk onderaan dun is, kunt u het bij de rand niet dunner maken). Wanneer de binnenkant klaar is, verplaatst u de gereedschapssteun naar de buitenkant om de bodem van de kom opnieuw te definiëren. (Vuistregel: de bodem moet ongeveer 1/3 van de totale diameter van de kom zijn).
2. Bewerk het krappe gedeelte rondom de frontplaat of klauwplaat met een 1/4' kombeitel.
3. Begin met het losmaken met een scheidingsgereedschap, maar snijd nog niet helemaal door.

9.7.3 Schuren en afwerken

1. Verwijder de gereedschapssteun en stel de draaisnelheid in op ongeveer 500 toeren per minuut. Hogere snelheden kunnen wrijving veroorzaken tijdens het schuren en hitteverlies in sommige houtsoorten veroorzaken.
2. Begin met fijn schuurpapier (korrel 120) en schuur elke korrel met lichte druk. Grover schuurpapier laat vaak diepe krassen achter die moeilijk te verwijderen zijn.

Gebruik schuurmachines om concentrische schuursporen rond uw afgewerkte werkstuk te voorkomen. Vermijd het afronden van de rand en werk met schuurpapier; probeer details scherp te houden. Schuur tot slot met korrel 220.

1. Verwijder schuurstof met kleefdoeken of perslucht en breng, met de draaibank uitgeschakeld, de eerste afwerklaag aan. Laat enkele minuten intrekken en veeg overtollige af. Laat drogen alvorens opnieuw te schuren met schuurpapier met korrel 320 of 400.
2. Zet de draaibank weer aan en ga door met de scheidingsnede tot bijna de onderkant. Stop op ongeveer 7,5 cm en gebruik een kleine fijngetande zaag om de kom van het afval te scheiden.
3. Breng een tweede afwerklaag aan en laat deze drogen voordat u gaat polijsten.

MAINTENANCE

Voordat u onderhoud aan de draaibank uitvoert, moet u deze loskoppelen van het elektriciteitsnet.

door de stekker uit het stopcontact te trekken of de hoofdschakelaar uit te schakelen. Het niet naleven hiervan kan ernstig letsel veroorzaken.

10.1 Algemene procedures

• Onderhoud aan de 1218 draaibank moet periodiek worden uitgevoerd om ervoor te zorgen dat de machine naar behoren functioneert, alle bevestigingsmiddelen goed vastzitten en alle nodige afstellingen zijn uitgevoerd. Inspectie en onderhoud moeten minstens twee keer per jaar worden uitgevoerd, maar vaker bij intensief gebruik.
• Reinig en olie het draaibankbed zodat de vaste kop, losse kop en de basis van de beitelsteun soepel kunnen glijden. Verwijder eventuele roestplekken op het bed met een in de handel verkrijgbare roestverwijderaar.
• Gebruik perslucht om de binnenkant van de vaste kop schoon te blazen, zodat geen zaagsel en spaanders op de riemen en schijven terechtkomen. Blaas het vuil weg dat zich ophoopt in de motorventilator en rond de omvormer. Demonteer de omvormer niet om hem schoon te maken!
• Maak de morseconussen op zowel de vaste kop als de losse kop regelmatig schoon. In de handel verkrijgbare conusreinigers zijn verkrijgbaar bij gereedschapswinkels.
• De lagers zijn permanent gesmeerd en afgedicht en hebben geen verdere smering nodig.

10.2 Uitlijning van poelies en riemen

• De motor- en spindelpoelies zijn door de fabrikant op elkaar uitgelijnd, maar als er onderhoud wordt uitgevoerd dat de uitlijning beïnvloedt, is het zeer belangrijk dat ze opnieuw worden uitgelijnd. Activeer de spindelvergrendeling, draai de twee stelschroeven op de spindelpoelie (E, afbeelding 9-12) los met een inbussleutel van 3 mm en schuif de spindelpoelie in de juiste positie. Draai de stelschroeven weer vast en ontgrendel de spindelvergrendeling.
• Als de poelies en de riem goed zijn uitgelijnd, mag er geen sprake zijn van ongebruikelijke pulserende geluiden of bijgeluiden vanuit de riem.

10.3 Riem vervangen

Ga als volgt te werk om een riem of poelie te vervangen. Als u niet zeker weet of de riem of poelie vervangen moet worden, neem dan contact op met de technische dienst of breng de kop naar een erkend servicecentrum.

1. Koppel de draaibank los van de stroombron.
2. Maak de vergrendelingshendel van het draaipunt los en til de spanhendel omhoog om de motor omhoog te brengen.
3. Draai de draaipuntvergrendeling vast om de motor in de opgeheven positie vast te zetten.
4. Haal de riem van de poelies.
5. Draai de stelschroeven op het handwiel los.
6. Draai het handwiel los van de spindel.
7. Losring die vastzit van de spindel.
8. Schuif de spil een klein stukje uit de kop, net genoeg om de poelie of riem te verwijderen. OPMERKING: Tik indien nodig met een houten blok of rubberen hamer op het uiteinde van de spil om deze te verplaatsen. Gebruik geen stalen hamer direct tegen de spil.
9. Als u een poelie vervangt, draait u beide stelschroeven los en schuift u de poelie van de spindel.
10. Plaats de nieuwe poelie en draai de twee stelschroeven losjes vast. Zorg ervoor dat de poelie in de juiste richting staat en dat de sleutel goed in de groef van de spil zit. Schuif de spindel terug op zijn plaats.
11. Ringbevestiging opnieuw installeren.
12. Plaats het handwiel terug en draai de stelschroeven vast.
13. Lijn de nieuwe poelie uit en draai beide stelschroeven op de poelie goed vast.
14. Maak de vergrendelingshendel van het draaipunt los en laat de motor zakken met behulp van de spanhendel.

Symptoom	Mogelijke oorzaak	Correctie
Motor ontwikkelt niet zijn volledige vermogen	Elektriciteitsleiding overbelast.	Overbelastingsconditie corrigeren.
	Te kleine draden in het voedingssysteem, of verlengsnoer is lang	Vergroot de maat van de voedingsdraad
	Lage spanning	Vraag een spanningscontrole aan bij he energiebedrijf en corrigeer de lage spanning
	Versleten motor	Motor vervangen
Motor of spindel slaat af of start ni	Te veel gesneden.	Verminder de snijdiepte
	Versleten of kapotte riem.	Riem vervangen.
	Onjuiste koeling van de motor	Blaas zaagsel uit de ventilator van de motorbehuizing
	Versleten spindellagers	Lagers vervangen
	Versleten motor	Motor vervangen
Overmatige trillingen of geluiden	Werkstuk kromgetrokken, niet rond, heeft een groot gebrek, was niet go voorbereid voor het draaien	Corrigeer het probleem door het werkste schaven of te zagen, of gooi het weg en gebruik een nieuw werkstuk.
	Spindelrotatie te snel	Snelheid verlagen
	Versleten spindellagers	Spindellagers vervangen
	Aandrijfriem verkeerd uitgelijnd of versleten	Riem uitlijnen. Vervangen indien verslete
	De bouten van de motorbevestiging zitten los.	Bouten vastdraaien
	Draaibank op oneffen oppervlak	Stel de stelvoeten af.
Gereedschappen	Botte gereedschappen	Houd gereedschap scherp
hebben de neiging om vast te grijpen of in te graven.	Gereedschapssteun te laag afgesteld	Hoogte van gereedschapsrust opnieuw positioneren
	Gereedschapssteun te ver van het werkstuk geplaatst	Plaats de gereedschapshouder dichter bi het werkstuk.
	Er wordt een verkeerd gereedschap gebruikt.	Gebruik het juiste gereedschap voor de bewerking.
De losse kop beweegt als er dru wordt uitgeoefend.	Nokkenasborgmoer moet worden afgesteld	Draai de nokkenasborgmoer vast
	Overmatige druk uitgeoefend door de losse kop. (Opmerking: De schroefwerking van de losse kop kan overmatige druk uitoefenen op het werkstuk en de vaste kop. Oefen alleen voldoende kracht uit op de losse kop om het werkstuk stevig op zijn plaats te houden. Overmatige druk kan schade aan de machine veroorzaken.)	Schuif de losse kop naar rechts op de draaibank tegen de aanslag. Beweeg de vaste kop in positie en oefen druk uit werkstuk met de losse kop.
	De contactvlakken van het draaibankbed en de losse kop zijn v of olieachtig	Verwijder de losse kop en reinig de oppervlakken met een reiniger/ontvetter. Breng opnieuw een dunne laag olie aan het oppervlak van de draaibank.
Digitale uitlezing werkt niet	Digitale sensor op de verkeerde plaa	Open de toegang tot de riem en plaatsensor zo dat deze de bouten leest

Waarschuwing: Voor sommige correcties is mogelijk een gekwalificeerde elektricien nodig.

NEE.	BESCHRIJVING	AANT AL	NEE.	BESCHRIJVING	AANT AL
1	Bed	1	2	Schroef ST4.2×16	4
3	Gereedschapshouder	1	4	Schroef M10×20	2
5	Variabele snelheidsknop	1	6	Bord	1
7	Spilrichtingschakelaar	1	8	Schakelaar	1
9	Schroef M4×20	2	10	Zeskantmoer M10	2
11	Slotplaat	2	12	Excentrische as	1
13	Vergrendelingshendel	1	14	Bout	1
15	Schroef M6×6	6	16	Handwiel	1
17	Losse kop	1	18	Ringbevestiging 10	1
19	Losse koppen	1	20	Staartas	1
21	Kegelvormige staaf	1	22	Lagerkogel 6201	1
23	Bekercentrum	1	24	Hoofdsteun spoor midden	1
25	Motor	1	26	Schroef M8×16	2
27	Veerring 8	2	28	Platte ring 8	2
29	Motorplaat	1	30	Platte sleutel 6×40	1
31	Platte ring 5	4	32	Veerring 5	4
33	Schroef M5×16	4	34	Motorpoelie	1
35	Handwiel	1	36	Lagerkogel 6005	1
37	Ringbevestiging 47	1	38	Aandrijfpoelie	1
39	Aandrijfriem	1	40	Ringbevestiging 47	1
41	Lagerkogel 6204	1	42	Hoofdspindel	1
43	Wasmachine 4	4	44	schroef M4×10	2
45	Schakelkast	1	46	schroef M3×6	4
47	Isolatiekolom	4	48	Printplaat	1
49	Bord	1	50	Schroef ST3.5×16	4
51	Draadklem	2	52	Stroomkabel	1
53	Rubberen ring	4	54	Zijplaat	1
55	Schroef M6×10	3	56	Stationaire knop	1
57	Bewegende knop	2	58	Schroef M6×12	1
59	Kabelklem	2	60	Platte ring 6	4
61	Veerring 6	4	62	Schroef M6×30	4
63	Achterdeksel	1	64	Bout	1
65	Ringbevestiging 12	2	66	Gereedschapssteun basis	1
67	Gereedschapssteun	1	68	Vergrendelingshendel	1
69	Omslag	1	70	Vergrendelingshendel voor mesbasis	1
71	Schroef M5×12	2	72	Spindeltoerentaluitlezing	1
73	Kabelklem	2	74	Schroef M4×12	2
75	Hoofdsteun	1

Fabrikant: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

UK

REP
