Märke	Vevor
Modell	WL1218V
Produkttyp	Träsvarv
Matningsspänning	220 V / 50 Hz (110 V / 60 Hz)
Motoreffekt	750 W
Motorvarvtal	0-5000 varv/min
Spindelvarvtal	0-3800 varv/min ±10%
Maximal svängdiameter	304 mm (12 tum)
Spetsavstånd	465 mm (18 tum)
Spindelkon	MT2
Spindelgänga	1"-8
Slaglängd bakstycke	50 mm
Bakstyckskon	MT2
Digital varvtalsvisning	Ja
Varvtalsreglering	Variabel med elektronisk styrning
Rotationsriktning	Reversibel (framåt/bakåt)
Inkluderade verktygshållare	2 (en monterad, en som tillbehör)
Medföljande tillbehör	Spjutcenter, roterande center, frontplatta, demonteringsstång, sexkantsnycklar S2.5/S3/S5, skiftnyckel
Strömförsörjning	Nätanslutning med obligatorisk jordning

Vanliga frågor - WL1218V Vevor

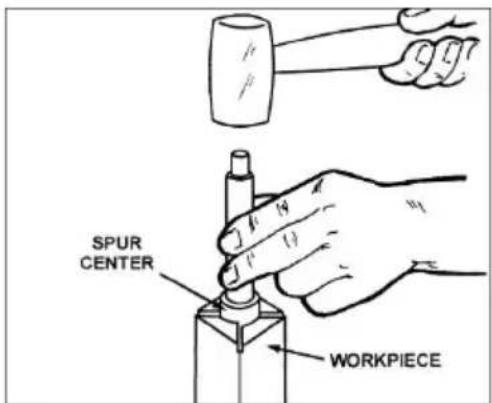

Hur monterar man ett arbetsstycke mellan centra?

Slå in spjutcentret i arbetsstycket med en klubba, för sedan in det i spindeln. Positionera bakstycket med ett roterande center, lås fast det på sängen och för fram hylsan för att spänna arbetsstycket. Kontrollera att arbetsstycket roterar fritt innan du startar.

Hur ställer man in rotationshastigheten?

Använd varvtalsreglaget (D) på huvudspindeln: vrid medurs för att öka, moturs för att minska. Varvtalet visas i varv/min på den digitala displayen. Börja alltid med låg hastighet och öka gradvis.

Hur byter man remmen?

Koppla bort svarven. Lossa låshandtaget på pivoten och lyft motorn med spännhandtaget. Ta bort den gamla remmen från remskivorna. För att komma åt spindelremskivan, lossa justerskruvarna på svänghjulet, ta bort svänghjulet och låsringen, skjut sedan spindeln något. Byt remmen och montera sedan tillbaka i omvänd ordning.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid ANSI-godkända skyddsglasögon och andningsskydd. Sätt upp långt hår och undvik lösa kläder. Håll barn och åskådare på avstånd. Lämna aldrig svarven obevakad. Kontrollera att arbetsstycket är ordentligt fastsatt innan start.

Hur underhåller man svarven?

Rengör och olja svarvsängen regelbundet. Blås bort sågspån från huvudspindelns insida med tryckluft. Rengör morsekäglorna med ett lämpligt rengöringsmedel. Lagren är tätade och kräver ingen smörjning. Kontrollera remmens och remskivornas inriktning.

Vad gör man vid överdrivna vibrationer?

Kontrollera att arbetsstycket är balanserat och korrekt centrerat. Minska rotationshastigheten. Kontrollera spindellagren och remmens inriktning. Se till att svarven står plant och att monteringsbultarna är åtdragna.

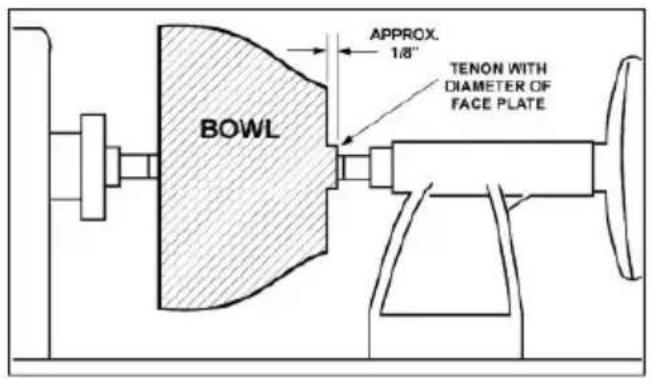

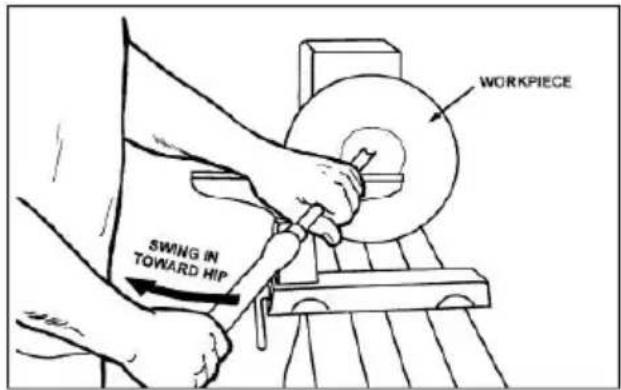

Hur svarvar man en skål?

Montera arbetsstycket på en frontplatta eller chuck. Använd en skåljärn för att grovbearbeta utsidan, svarva sedan insidan med början från mitten. Håll en jämn väggtjocklek. Avsluta med slipning och applicering av ytbehandling, med svarven avstängd.

Hur justerar man verktygshållarens höjd?

Lossa låshandtaget (H) för att höja eller sänka verktygshållaren. Luta den så att den är parallell med arbetsstycket, precis under centrum. Dra åt ordentligt före användning. Verktygshållaren bör vara cirka 3 mm från arbetsstycket.

Vilka svarvverktyg rekommenderas för nybörjare?

Grundverktyg inkluderar en grovjärn, en skedjärn, en skrapa och en avskiljare. Använd HSS-verktyg (snabbstål) som är väl slipade. Börja med en grovjärn för att göra arbetsstycket cylindriskt.

Hur byter man ett spjutcenter?

Koppla bort svarven. Sätt demonteringsstången i hålet på huvudspindelns svänghjul och knacka försiktigt på centrets ände för att lossa det. Rengör spindelkonen och det nya centret, tryck sedan in det nya centret i spindeln.

BRUKSANVISNING WL1218V Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.
	Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underk följande två villkor: (1) Denna enhet får inte orsaka skadliga störnin (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad drift.
	Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG Symbolen som visar en överstruken softunna indikerar att produkten separat sophämtning inom Europeiska unionen. Detta gäller produkter alla tillbehör som är märkta med denna symbol. Produkter som är som sådana får inte kasseras med vanligt hushållsavfall, utan måste till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

VIKTIGT ATT BEAKTA

Informationen i denna handbok är avsedd som en vägledning för användningen av dessa maskiner och utgör inte en del av något avtal. Uppgifterna i den har erhållits från maskintillverkaren och från andra källor. Vi strävar efter att säkerställa riktigheten i denna information och försöker verifiera varje punkt och varje data, men vi kan inte garantera informationens fulla riktighet, vilket innebär att den levererade utrustningen kan skilja sig i detalj från beskrivningen i instruktionerna. Dessutom kan maskinens utveckling innebära att den levererade utrustningen kan skilja sig i detalj från beskrivningarna häri. Ansvaret ligger därför hos användaren att försäkra sig om att den beskrivna utrustningen eller processen är lämplig för det avsedda ändamålet.

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna maskin. Underlåtenhet att följa alla instruktioner nedan kan leda till elektrisk stöt, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

1. Ägarmanual. Läs och förstå ägarmanualen innan du använder maskinen.
2. Endast utbildade operatörer. Otränade operatörer har en högre risk att skadas eller dödas. Tillåt endast utbildad/övervakad personal att använda denna maskin. När maskinen inte används, koppla bort strömmen, ta bort tändningsnycklar eller lås maskinen för att förhindra obehörig användning – särskilt runt barn. Gör din verkstad barnsäker!
3. Farliga miljöer. Använd inte maskiner i områden som är våta, röriga eller dåligt belysta. Drift av maskiner i dessa områden ökar kraftigt risken för olyckor och skador.
4. Mental vakenhet nödvändig. Full mental vakenhet krävs för säker drift av maskiner. Använd aldrig maskinen under påverkan av narkotika eller alkohol, när du är trött eller distraherad.
5. Risker för skador på elektrisk utrustning. Du kan bli chockad, bränd eller dödad genom att röra vid elektriska komponenter eller otillbörligt jordade maskiner. För att minska denna risk, tillåt endast kvalificerad servicepersonal att utföra elektriska installationer eller reparationsarbeten, och koppla alltid bort strömmen innan du kommer åt exponerad elektrisk utrustning.
6. Koppla bort strömmen först. Stäng alltid av maskinen från strömkällan innan du gör justeringar, byter verktyg eller underhåller maskinen. Detta förhindrar risk för skador genom oavsiktlig start eller kontakt med elektriska komponenter.
7. Ögonskydd. Använd alltid ANSI-godkända skyddsglasögon eller ansiktsskydd när du använder eller observerar maskiner för att minska risken för ögonskada eller blindhet från flygande partiklar. Vanliga glasögon är inte godkända skyddsglasögon.
8. Bär lämpliga kläder. Bär inte lösa kläder, smycken eller annat som kan fastna i rörliga delar. Knyt alltid tillbaka eller täck långt hår. Bär halkfria skor för att minska risken för halkning och förlust av kontroll eller oavsiktlig kontakt med skärverktyg eller rörliga delar.
9. Farligt damm. Damm som skapas av maskinoperationer kan orsaka cancer, fosterskador eller långvariga luftvägsskador. Var medveten om dammfaror som är förknippade med varje arbetsstyckesmaterial. Använd alltid ett NIOSH-godkänt andningsskydd för att minska din risk.
10. Hörselskydd. Bär alltid hörselskydd när du använder eller observerar högljudda maskiner. Långvarig exponering för detta buller utan hörselskydd kan orsaka permanent hörselnedsättning.
11. Ta bort justerverktyg. Verktyg som lämnas kvar på maskiner kan bli farliga projektiler vid uppstart. Lämna aldrig chucknycklar, skiftnycklar eller andra verktyg på maskinen. Kontrollera alltid att de är borttagna innan du startar!
12. Använd rätt verktyg för jobbet. Använd endast detta verktyg för dess avsedda syfte – tvinga inte det eller en fastsättning att göra ett jobb som det inte är konstruerat för. Gör aldrig ej godkända modifieringar – att modifiera verktyget eller använda det på annat sätt än avsett kan resultera i felfunktion eller mekaniskt fel som kan leda till personskada eller dödsfall!
13. Besvärliga positioner. Behåll ordentligt fotfäste och balans hela tiden under drift. Översträck dig inte! Undvik besvärliga kroppsställningar och positioner som gör arbetsstycket svårkontrollerat eller ökar risken för tillfällig skada.
14. Barn och åskådare. Håll barn och åskådare på säkert avstånd från arbetsområdet. Stoppa användningen av maskinen om de blir en distraktion.
15. Tvinga inte maskinen. Tvinga inte maskinen. Den kommer att göra jobbet säkrare och i den hastighet för vilken den är konstruerad.
16. Stå aldrig på maskinen. Allvarliga skador kan inträffa om maskinen tippas eller om de skärande verktygen oavsiktligt kontaktas.
17. Stabil maskin. Oväntad rörelse under drift ökar kraftigt risken för skada eller förlust av kontroll. Innan start, kontrollera att maskinen är stabil och att den mobila basen (om sådan används) är låst.
18. Använd rekommenderade tillbehör. Rådfråga ägarmanualen eller tillverkaren för rekommenderade tillbehör. Användning av felaktiga tillbehör kommer att öka risken för allvarlig skada.
19. Drift utan tillsyn. För att minska risken för tillfällig skada, stäng av maskinen och säkerställ att alla rörliga delar har stannat helt innan du går därifrån. Lämna aldrig maskinen igång utan tillsyn.
20. Underhåll med omsorg. Följ alla underhållsinstruktioner och smörjscheman för att hålla maskinen i gott skick. En maskin som inte underhålls korrekt kan felfungera, vilket kan leda till allvarlig personskada eller dödsfall.
21. Skadade delar. Kontrollera maskinen regelbundet för skadade, lösa eller feljusterade delar – eller något tillstånd som kan påverka säker drift. Åtgärda omedelbart

reparera/byt ut före användning av maskinen. För din egen säkerhet, använd inte maskinen med skadade delar!

1. Underhåll av strömsladdar. När du kopplar bort sladdanslutna maskiner från strömmen, ta tag i kontakten – inte sladden. Att dra i sladden kan skada ledningarna inuti. Hantera inte sladden/kontakten med våta händer. Undvik sladdskador genom att förvara den borta från värme, ytor, områden med hög trafik, starka kemikalier och våta/fuktiga platser.
2. Svårigheter. Om du vid någon tidpunkt upplever svårigheter att utföra det avsedda arbetet – sluta använda maskinen om den är slut!

Återstående riskfaktorer

	WARNING
	Det är viktigt att säkerställa att varje maskin har kvarvaran risker.Vid utförandet av allt arbete (även det enklaste) krävs störs möjliga noggrannhet. Ett säkert arbete beror på dig!

Även om maskinen används enligt anvisningarna är det fortfarande omöjligt att helt eliminera vissa kvarvarande riskfaktorer. Följande faror kan uppstå i samband med maskinens konstruktion och design:

1. Förvaring av skydd. Se till att alla skydd är på plats och att maskinen står på en platt, stabil yta.
2. Ögon-/ansiktsskydd. Luftburet trädamm och skräp kan vara farligt för ögonen/ansiktet och kan orsaka allergier eller långsiktiga andningsvägsproblem. Använd alltid ögonskydd eller ansiktsskydd vid drift av maskinen.
3. Andningsskydd. Bär alltid andningsskydd när du använder denna maskin. Damm kan orsaka allergier eller långsiktiga andningsvägsproblem.
4. Montering av arbetsstycke. Innan du börjar, se till att arbetsstycket är ordentligt fastsatt i huvudstocken och tailstocken och att det finns tillräckligt med utrymme för full rotation.
5. Justera verktygsstödet. Justera verktygsstödet för att ge rätt stöd för det vändverktyg du ska använda. Testa verktygets frigång från det roterande arbetsstycket för hand innan du startar svarven.
6. Varvtal. Välj rätt vändhastighet för ditt arbete, och

låt svarven nå full hastighet innan du börjar använda den.

1. Använd vassa mejslar. Håll svarvmejseln ordentligt slipad och stadigt på plats när den vrider sig.
2. Använd aldrig svarv med skadade eller slitna delar.
3. Arbetsstyckets skick. Inspektera alltid skicket på ditt arbetsstycke. Vänd inte med kvistar, sprickor eller andra potentiellt farliga förhållanden. Se till att lösa bitar har högkvalitativa bindningar och inte kommer att flyga isär under drift.
4. Justeringar/underhåll. Se till att din träsvarv är avstängd, frånkopplad från dess kraftkälla, och att alla rörliga delar har kommit till ett fullständigt stopp innan du börjar någon inspektion, justering eller underhållsförfarande.
5. Stoppa svarven. Stoppa inte svarven genom att använda händerna mot arbetsstycket. Låt svarven stanna av sig själv.
6. Undvik intrassling. Håll långt hår och löst sittande klädesplagg som ärmar, bälten och smycken borta från svarvaxeln.
7. Ansiktsplattans vridning. Vid ansiktssvarvning, se till att ansiktsplattan är säkert bunden till arbetsstycket och att den är ordentligt bunden till spindeln. Vid ansiktsplattans svarvning, använd svarvmejslar på den nedåtgående sidan av arbetsstycket endast.
8. SLIPNING/POLERING. Ta bort verktygsstödet när du utför sandning eller polering på roterande axel.
9. Materialborttagningshastighet. Att försöka ta bort för mycket material på en gång kan orsaka att arbetsstycket flyger ut ur svarven.
10. Kast är en plötslig reaktion. Detta orsakar att verktyget kastas ut i operatörens riktning.
11. Dessa riskfaktorer kan minimeras genom att följa alla säkerhets- och driftsinstruktioner, korrekt maskinunderhåll och professionell och lämplig användning av personer med teknisk kunskap och erfarenhet.
12. Ingen lista med säkerhetsriktlinjer kan vara fullständig. Varje verkstadsmiljö är unik. Tänk alltid på säkerheten först, eftersom den gäller dina individuella arbetsförhållanden. Använd denna och andra maskiner med försiktighet och

respekt. Underlåtenhet att göra det kan leda till allvarliga personskador, skadad utrustning eller dåliga arbetsresultat.

• Maskinen får inte användas utomhus eller i våta eller fuktiga utrymmen.
• Maskinen får inte användas i områden med ökad brand- eller explosionsrisk.
• Det är förbjudet att använda maskinen utanför de angivna tekniska gränserna som beskrivs i denna manual.
• Det är förbjudet att använda maskinfunktionen utan nödstoppsknapp eller pumphjulslåda med öppna dörrar.
• Användning av maskinen som inte överensstämmer med de erforderliga måtten är förbjuden.
• Användning av maskinen som inte är lämplig för maskinens användning och är certifierad är förbjuden.
• All manipulation av maskinen och dess delar är förbjuden.
• Användning av maskinen för andra ändamål än de som beskrivs i denna användarmanual är förbjuden.
• Oövervakad användning av maskinen under arbetsprocessen är förbjuden!
• Det är inte tillåtet att lämna det omedelbara arbetsområdet medan arbetet utförs.

MASKINBESKRIVNING

1. Träsvarven är konstruerad för att svarva trämaterial så att operatören kan bearbeta material med en mejsel.
2. Den variabla hastighetskontrollen möjliggör justering av spindelhastigheten från 0–3800 varv/min och den digitala avläsningen ger en exakt avläsning av den aktuella spindelhastigheten.
3. Denna manual innehåller instruktioner om installation, säkerhetsåtgärder, allmänna driftsprocedurer, underhållsinstruktioner och komponenthantering. Din maskin har konstruerats och tillverkats för att ge konsekvent och långsiktig drift när den används i enlighet med instruktionerna i detta dokument.
4. Denna manual är inte avsedd att vara en uttömmande guide till svarvmetoder, användning av eftermarknadstillbehör, val av material och liknande. Ytterligare kunskap kan erhållas från erfarna användare eller fackartiklar. Oavsett vilka accepterade metoder som används, prioritera alltid personlig säkerhet.
5. Spara denna manual för framtida bruk. Om maskinen övergår till ägarskapet för en annan person, se till att manualen följer med maskinen.

TEKNISKA PARAMETRAR

Modell	WL1218V
Spänning	220 V / 50 Hz	110 V / 60 Hz
Motorkraft	750 W
Motorhastighet	0–5000 varv/min
Spindelhastighet	0–3800 varv/min ±10 %
Max. vriddiameter	12" (304 mm)
Spindelkona	MT2
Spindelgänga	1"-8
Avstånd mellan centrum	18" (465 mm)
Stjärtlager Spindelrörelse	50 mm
Konisk i bakre lager Spindel	MT2

Installation och montering

Svarven måste vara bortkopplad från strömmen under montering.

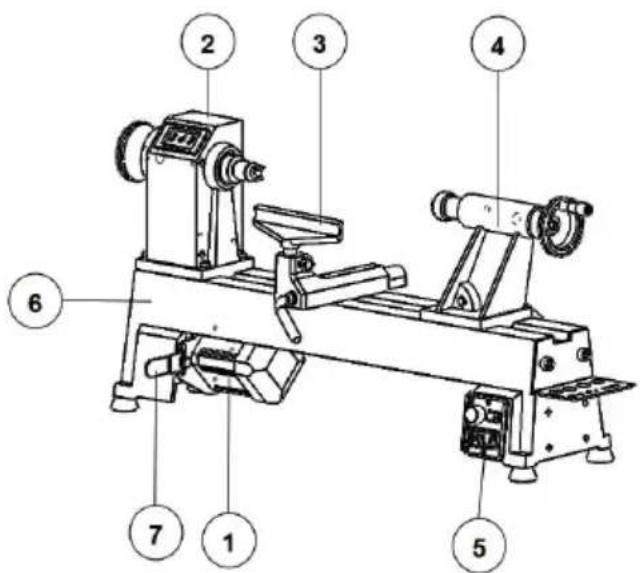

5.1 Leveransinnehåll

Kontrollera produktens innehåll omedelbart efter mottagandet för eventuella transportskador eller saknade delar. Reklamationer gällande transportskador eller saknade delar måste göras omedelbart efter att maskinen mottagits första gången packats upp innan den tas i bruk. Observera att senare reklamationer inte längre accepteras.

ARTIKELN R.	BESKRIVNING	ANTAL
1	Motor	1
2	Huvudstock	1
3	Verktygsstöd (det andra är ett tillbehör)	2
4	Stjärtdocka	1
5	Växla	1
6	Säng	1
7	Motorfästbräda	1

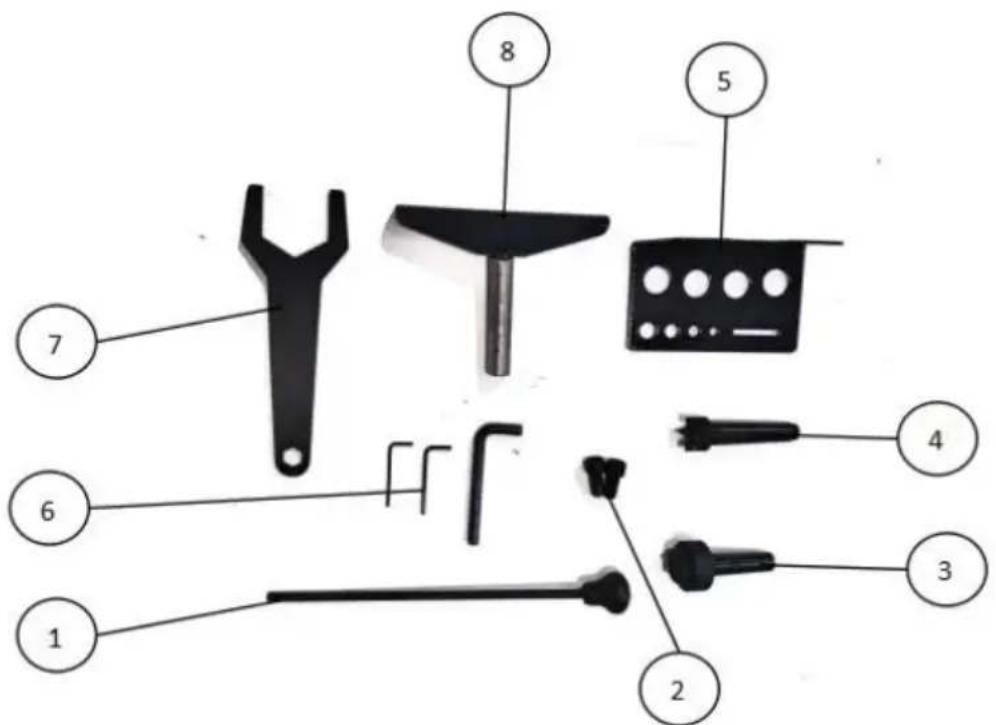

Standardtillbehör

ARTIKELNR.	BESKRIVNING	ANTAL
1	Stånginjektion	1
2	Insexskruvar med knapphuvud, insexkant, M10×25	2
3	Levande centrum	1
4	Spurcenter	1
5	Verktygshållare	1
6	Sexkantsnyckel S2.5, S3, S5	3
7	Rycka	1
8	Verktygsstöd	1

5.2 Uppackning och rengöring

1. Ta ut träbearbetningssvarven ur lådan
2. Kontrollera alla tillbehör till maskinverktyget enligt packlistan.
3. Välj en plats för svarven som är torr, har bra belysning och har tillräckligt utrymme för att kunna serva svarven på alla fyra sidor.
4. För att undvika att bädden vrids måste svarvens placering vara helt plan och vågrät.
5. Rengör alla rostskyddade ytor med ett milt kommersiellt lösningsmedel, fotogen eller dieselbränsle. Använd inte färgförtunning, bensin eller lackförtunning. Dess

kommer att skada målade ytor. Täck alla rengjorda ytor med ett tunt lager maskinolja.

5.3 Förberedande aktiviteter

8. Krav på arbetsplatsen

• Arbetsplatsen måste uppfylla kraven.
• Marken måste vara jämn, plan och hård.
• Den valda arbetsplatsen måste ha tillgång till ett lämpligt elnät som uppfyller maskinens krav.

9. Förberedelse av ytan

• Obelagda maskindelar av metall har isolerats med ett fettlager för att förhindra korrosion.
• Detta lager måste tas bort. Du kan använda vanliga lösningsmedel som inte skadar maskinens yta.

5.4 Montering

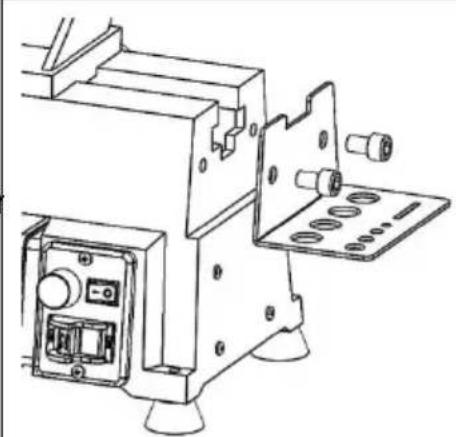

Verktygshylla:

Fäst verktygshyllan med två insexskruvar runt huvud M10×25 på svarvens början.

Anslutningen av maskinen till elnätet och följande kontroller får endast utföras av behörig elektriker.

● Maskinens elektroniska anslutning är avsedd för drift med ett jordat eluttag! - Nätförsörjningen måste säkras med 10A: - Om kontakten inte passar eller om den är defekt får endast kvalificerade elektriker modifiera eller byta ut den! - Jordningskabeln ska hållas i grönt-gult.

• En skadad kabel måste bytas ut omedelbart!
• Kontrollera att matningsspänningen och Hz-värdet överensstämmer med maskinens kravvärden. En avvikelse från matningsspänningen på ±5 % är tillåten.
• Kontrollera rätt löpriktning efter anslutning!
• Se till att en eventuell förlängningssladd är i gott skick och lämplig för överföring av ström. En för liten sladd minskar överföringen av ström och blir varm.

6.1 Jordningsinstruktioner

• Detta verktyg måste vara jordat. Vid funktionsfel eller haveri ger jordning en väg med minsta motstånd för elektrisk ström för att minska risken för elektriska stötar. Detta verktyg är utrustat med en elsladd med en jordledare och en jordkontakt. Kontakten måste sättas i ett lämpligt uttag som är korrekt installerat och jordat i enlighet med alla lokala föreskrifter.
• Felaktig anslutning av utrustningens jordledare kan leda till risk för elektrisk stöt. Kontakta en behörig elektriker eller servicetekniker om du är osäker på om uttaget är korrekt jordat. Modifiera inte kontakten som medföljer verktyget – om den inte passar i uttaget, låt en behörig elektriker installera ett korrekt uttag.
• Ledaren med isolering som har en grön yta med eller utan gula ränder är utrustningens jordledare. Om reparation eller byte av elsladden eller kontakten är nödvändig, anslut inte utrustningens jordledare till en spänningsförande anslutning. Använd endast 3-trådiga förlängningssladdar med 3-stifts jordkontakter och 3-poliga uttag som accepterar verktygets kontakt.
• Reparera eller byt ut skadad eller sliten sladd omedelbart.

6.2 Förlängningssladdar

Användning av förlängningssladdar avråds; försök att placera utrustningen inom räckhåll för strömkällan. Om en förlängningssladd blir nödvändig, se till att den är tillräckligt tung för att bära den ström som din produkt kommer att dra. En för klen sladd kommer att orsaka ett fall i nätspänningen vilket resulterar i strömförlust och överhettning.

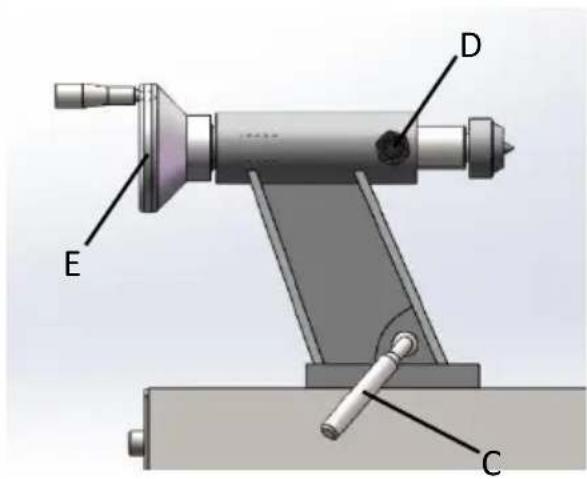

JUSTERINGAR

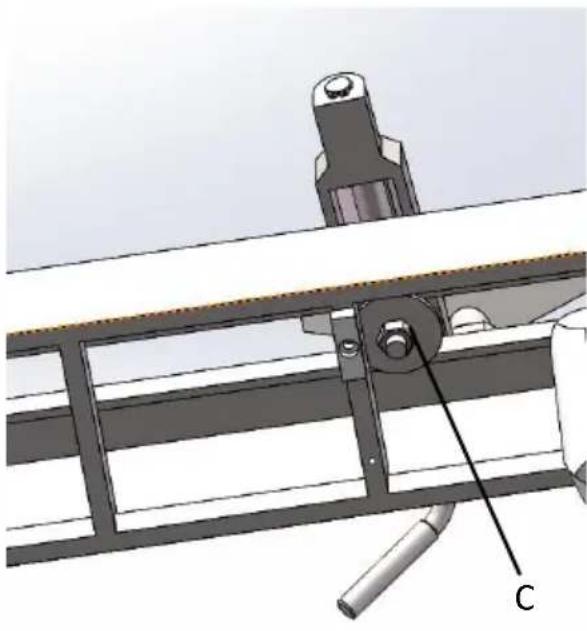

DubbdocksrörelseFör att skjuta dubbdockan, tryck låshandta (C) nedåt mot flaket. Tryck handtaget upp att låsa dubbdockan i läge.För att flytta pinolen, lossa handtaget (D) vrid handhjulet (E).Se till att dubbdockan är låst till sängen (C) och fjädern är åtdragen innanvrida en spindel på svarven

KamtäthetKlämmekanismerna för dubbdockan och verktygsstödets bas är förinställda av tillverkaren och bör inte behöva justering. Om en av dem inte drar åt ordentligt mo sängen när låshandtaget dras åt, justera enligt följande.Ta bort pinnbulten från svarvbäddens å och skjut av dubbdockan.Vänd dubbdockan på sidan och dra åt låsmuttern (F) för att öka kamtrycket, elle lossa muttern för att avlasta kamtrycket.Montera dubbdockan på flaket och lås för att bekräfta justeringen. Upprepa vid behov.Sätt tillbaka tappbulten.

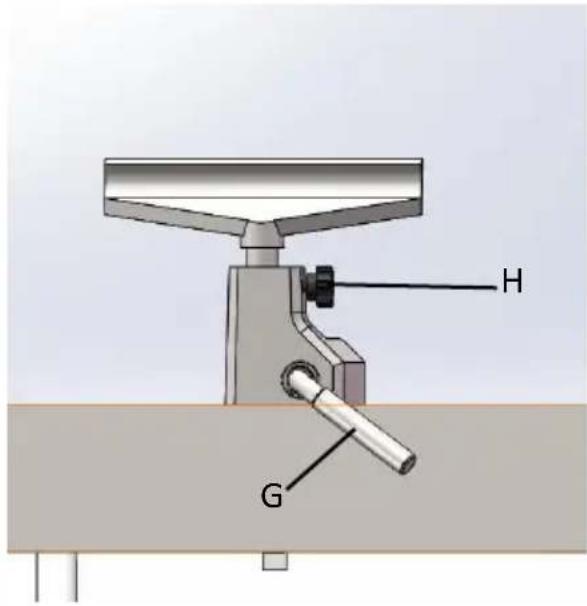

Verktygsstöd

Verktygsstöd medföljer svarven. Det är utformat för att möjliggöra justering av höjd, position på bädden och vinkel mot arbetsstycket.

Lossa låshandtaget på verktygsstödets bas (G) för att skjuta basen framåt eller bakåt och för att vinkla den mot bädden. Dra åt låshandtaget ordentligt innan svarven används.

Lossa handtaget (H) för att höja eller sänka verktygsstödet och vinkla det mot arbetsstycket. Dra åt handtaget innan du använder svarven.

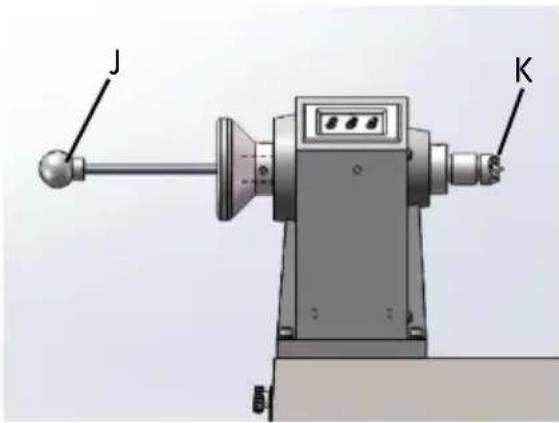

Spurcentrum: Montering/demontering

Centrumaxeln (K) monteras i spindeln på huvuddockan. Centrumaxeln ska först monteras på arbetsstycket och sedan installeras i spindeln.

1. Koppla bort svarven från strömkällan.
2. Rengör den avsmalnande änden av mitten och insidan av huvuddockans spindel, och tryck sedan in mitten i huvuddockans spindel.
3. För att ta bort ett centrum, ta först bort arbetsstycket

från svarven. För in knockout-stången (J) genom hålet i handratten och gänga på änden av sporrcentrum.

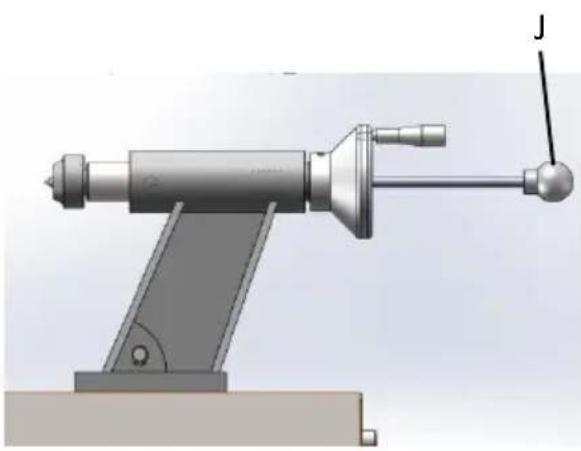

Livecenter: Installera/ta bort

Levande mittpunkter är installerade i dubbdockans pinol.

1. Koppla bort svarven från strömkällan.
2. Rengör den avsmalnande änden av mitten och insidan av dubbdockans pinol, tryck sedan i mitten i pinolen.
3. Dra alltid åt pinnans låshandtag när den roterande mittpunkten har placerats korrekt i arbetsstycket. Se till att kilspåret i pinnan är i linje med låshandtaget.
4. För att ta bort ett roterande centrum, ta bort arbetsstycket från svarven. För in knockout-stången (J) genom hålet i handratten och gänga på änden av det roterande centrumet.

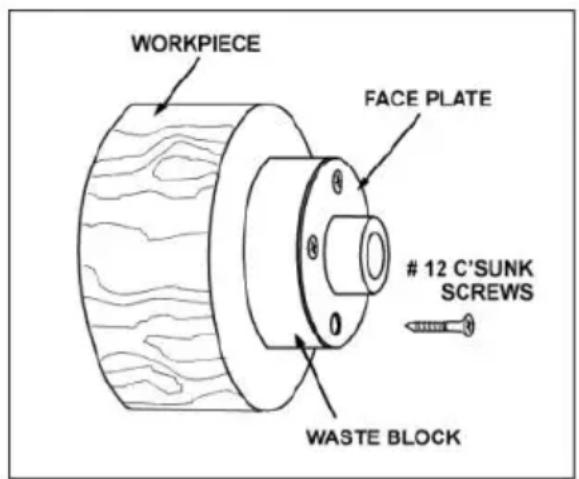

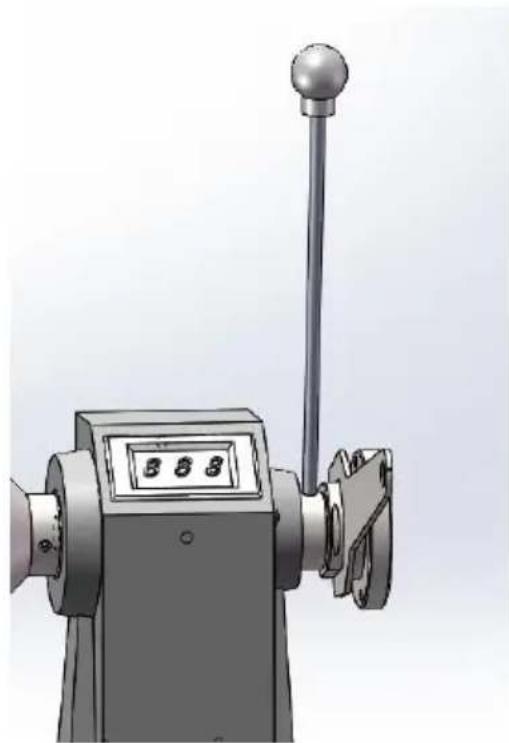

1. Koppla bort svarven från strömkällan.
2. Montera frontplattan på arbetsstycket.
3. Montera utslagsstången på hålet på spindeln till huvuddockan.
4. Montera frontplattan på spindeldockans gängor och vrid medurs så långt det går.
5. Dra åt båda ställskruvarna i frontplattan. Tallriken är nu redo att vändas.
6. För att ta bort frontplattan, sätt i knockoutstången. Lossa båda ställskruvarna i frontplattan och vrid frontplattan moturs med en nyckel för att lossa den.

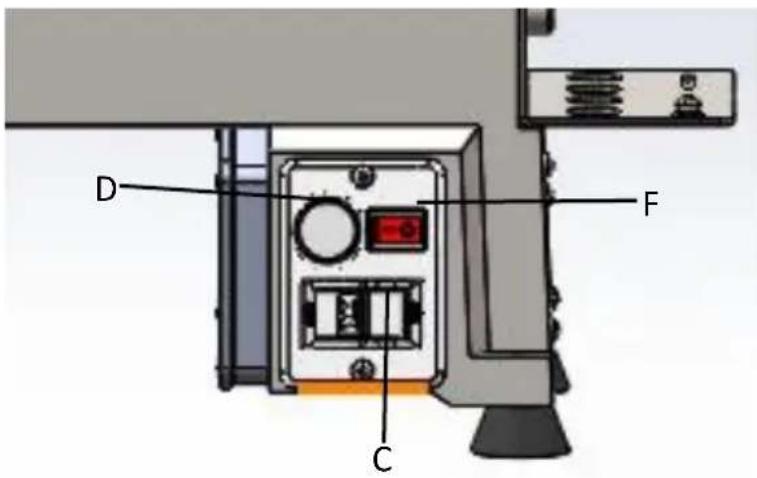

Hastighetsreglage (D): Medurs för att öka, moturs för att minska. Hastigheten visas som RPM (varv per minut) på den digitala avläsningen.

Framåt/Bakåt (F): Styr spindelns rotationsriktning.

På/av-brytare (C): Dra för att starta svarven, tryck för att stoppa.

OPERATION

Informationen som följer är av allmän karaktär och inte avsedd att vara en komplett kurs i träsvarvning. Ingenting kan ersätta den kunskap som erhålls genom att praktisera med erfarna träsvarvare eller genom att konsultera böcker eller facktidningar. Framför allt kommer enkla försök och misstag att bidra till att utveckla skicklighet i hantverket.

9.1 Inspektion

Apparaten får endast användas i felfritt skick. Kontrollera apparaten visuellt varje gång den ska användas. Kontrollera särskilt säkerhetsanordningar, elektriska reglage, elkablar och skruvförband för skador och om de är ordentligt åtdragna. Byt ut alla skadade delar innan apparaten används.

- Nivellera din maskin; använd nivelleringsfötterna för att minska vibrationerna.

- Kontrollera lagren; justera endast om det finns ändspel.

- Kontrollera bältet; det ska sitta åt men inte för hårt.

- Flakväggar; håll rena, använd stålull för att ta bort eventuella rostfläckar och applicera pastavax för att förhindra rostbildning och ytbehandlingar.

- Verktygsstöd; använd en fil för att ta bort hack och bucklor.

- Spindelkonor; bör vara rena och fria från damm och flisor för att konorna ska slå korrekt.

- Dubbdocka; rengör och smörj pinolinsatsen och låsanordningen.

- Belysning; rätt belysning är avgörande för att eliminera skuggor och minska ögonansträngning.

9.2 Svarvverktyg

Om möjligt, välj endast svarvverktyg av god kvalitet i snabbstål. Verktyg i snabbstål har en egg och håller längre än vanligt kolstål. Allt eftersom man blir på svarvning kan man anskaffa en mängd olika specialverktyg för specifika tillämpningar. Följande verktyg ger grunderna för de flesta träsvarvningsprojekt.

Skölpar — Används huvudsakligen för grovsågning, detaljsågning och hålprofiler. Grovskölpen är ett ihåligt, dubbelslipat verktyg med rund nos, och detaljskölper ett ihåligt, dubbelslipat verktyg med antingen rund eller spetsig nos.
Snedmejsel — Ett mycket mångsidigt verktyg som kan användas för hyvling , fyrkantsfräsning , V-sågning, listfräsning och avstickning. Snedmejseln är platt, dubbelslipad med ena sidan högre än andra (vanligtvis i en vinkel på 20°–40°
Skrapor – Används vanligtvis där åtkom för andra verktyg är begränsad, till exer vid urholkning. Detta är ett platt, dubbelslipat verktyg som finns i en mär olika profiler (rund nos, spjutspets, fyrka nos etc.) för att matcha många olika konturer.
Avstickningsverktyg — Används för att dimensionera och kapa av arbete. Detta ett platt verktyg med en vass spetsig r som kan vara enkel eller dubbel jord.
Specialverktyg—Det här är unika verktyg med specialfunktion som hjälper till vid urholkning, skåltillverkning, profilskärning etc.

- För säkerhet och bästa prestanda, håll verktygen vassa. Om ett verktyg sl

skära eller kräver för högt tryck för att göra ett snitt, måste det slipas. Ett slipjiggar och fixturer av kända märkesmärken finns tillgängliga; en svarvare b dock lära sig att slipa verktyg på fri hand.

• För bästa resultat, använd en långsamt varvtalsslipmaskin (1800 rpm) utrustad med en aluminiumoxidskiva med kornstorlek 60 (för formning) och en aluminiumoxidskiva med kornstorlek 100 (för slutlig slipning och bättring). Slipmaskinen bör placeras nära svarven och på en bekväm höjd. En diamant håller skivorna i rätt läge och eliminerar glasering.

- Låt aldrig verktyget vila på ett ställe på skivan, håll det i rörelse och rör lätt

- Verktyg av kolstål kan lätt överhettas och bör kylas ofta. Om eggen blir blå l den tappat sitt humör och bör slipas förbi det blå området. Verktyg av snab inte lika benägna att överhettas, men kan skadas om de får bli rödglödgade Verktyg av snabbstål bör inte kylas för kylning. Att slipa med diamantslipning slipsten sparar resor till slipmaskinen och håller eggen fräsch kyld för kylning slipa med diamantslipning eller slipsten sparar resor till slipmaskinen och hållæ eggen fräsch.

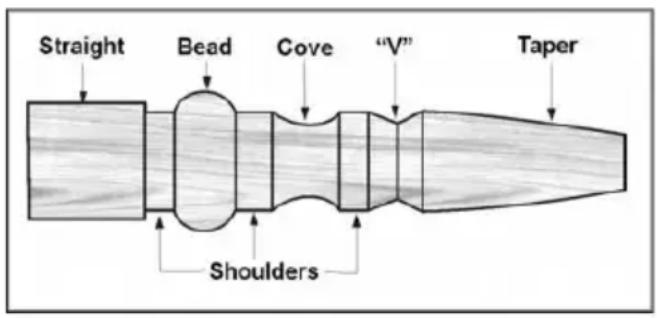

9.3 Spindelsvarvning

Spindelsvarvning sker mellan svarvens centrum. Det kräver ett drivcentrum i spindeldockan och ett roterande eller dödcentrum i dubbdockan. Ett skålcentrum snarare än ett koncentrum i dubbdockan minskar ofta risken för att splittra materi

Spindlarnas material bör vara rakfibrigt och fritt från sprickor, kvistar och andra defekter. Det bör skäras 3 till 6 mm större än den färdiga diametern och kan ha ytterligare längd så att ändarna kan tas bort senare. Större material bör ha hörn borttagna för att skapa en åttkant, vilket gör det lättare att grovbearbeta till en

1. Med en kombinerad vinkelhake eller ett centrumslag i plast för runt material, lokalisera och markera mitten på varje ände av arbetsstycket. Noggrannhet är inte kritisk på hela runda delar men extremt viktig på material där vinkelräta

sektioner ska finnas kvar. Sätt en grop i materialet med en syl eller spik, eller använd en fjäderbelastad automatisk centrumkörnare.

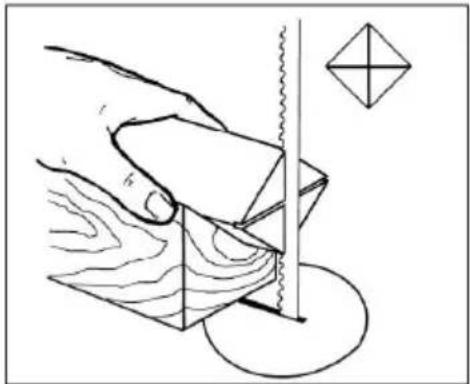

1. Extremt hårt trä kan kräva att man sågar spår i ändarna av stocken med bandsåg, så att träet accepterar både spårcentrum och rotationscentrum.

1. Slå in spetscentrumet cirka 0,6 mm i arbetsstycket med en träklubba eller dödslager. Var försiktig så att du inte spricker i arbetsstycket.

1. Se till att spindeldocka är låst till svarvbädden.
2. Rengör den avsmalnande änden av den cylindriska mitten och insidan av spindeln.
3. För in den koniska änden av den cylindriska mitten (med det bifogade arbetsstycket) i spindeln.
4. Stöd arbetsstycket medan dubbdockan förs till rätt position cirka 2,5 cm från arbetsstyckets ände. Lås dubbdockan i bädden.
5. För fram dubbdockans pinol med handhjulet för att placera den roterande mittpunkten i arbetsstycket. Använd tillräckligt med tryck för att säkra arbetsstycket mellan mittpunkterna så att det inte flyger av, men använd inte högt tryck.
6. Dra åt låshandtaget för pinnskruven.

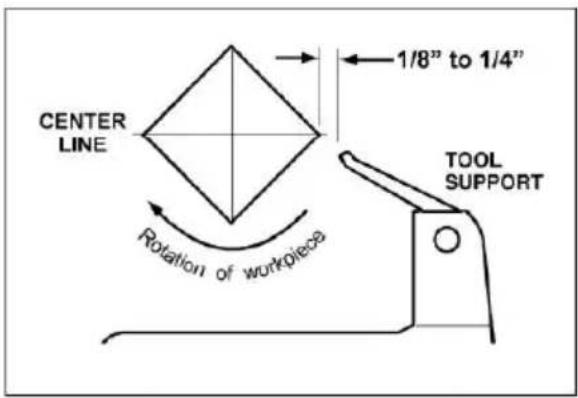

7. Flytta verktygsstödet till rätt position. Det ska vara parallellt med arbetsstycket, strax under mittlinjen och ungefär 3–6 mm från hörnen på arbetsstycket som ska svarvas. Dra åt verktygsstödets bas till svarvbädden.

1. Rotera arbetsstycket för hand för att kontrollera att det finns rätt spelrum.
2. Starta svarven på lägsta hastighet och höj den till lämpligt varvtal för arbetsstyckets storlek. Se den digitala avläsningen på spindeldockan.

9.5 Skärtekniker

9.5.1 Grovbearbetning

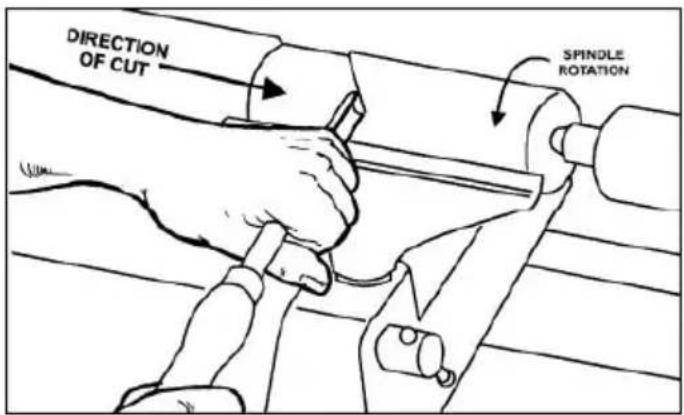

1. Börja med en stor grovskölp. Placera verktyget på verktygsstödet med verktygshäl mot ytan som ska skäras.
2. Lyft verktygshandtaget långsamt och försiktigt tills skäreggen kommer i kontakt med arbetsstycket.
3. Börja cirka 5 cm från arbetsstyckets dubbdocka och rulla verktygets spår (de urholkade delarna) i skärriktningen. Gör långa, svepande snitt i en kontinuerlig rörelse för att grovbearbeta arbetsstycket till en cylinder.

1. Håll så mycket som möjligt av verktygets avfasning i kontakt med arbetsstycket för att säkerställa kontroll och undvika att det fastnar. OBS: Såga alltid nedf

backen, eller från stor diameter till liten diameter. Arbeta alltid mot slutet av arbetsstycke, börja aldrig såga i slutet.

1. När arbetsstycket är grovbearbetat till en cylinder, jämna ut det med en stor snedställning. Håll snedställningshandtaget vinkelrätt mot spindeln och använd endast den mittersta tredjedelen av skäreggen för ett långt, jämnt snitt (om snedställningens punkter vidrör det roterande arbetsstycket kan det orsaka att arbetsstycket fastnar och förstörs).
2. Lägg till detaljer på arbetsstycket med snedställning, avstickningsverktyg, skrap eller spindelmejsel.

9.5.2 Pärlor

1. Gör ett avstickningssnitt för det som ska bli en pärla till önskat djup. Placera avstickningsverktyget på verktygsstödet och flytta verktyget framåt så att hela verktygets fas kommer i kontakt med arbetsstycket. Lyft försiktigt handtaget för att göra snittet till lämpligt djup.
2. Upprepa för andra sidan av pärlan.
3. Använd en liten sned eller spindelurholk, börja i mitten mellan de två snitten och skär ner på varje sida för att bilda pärlan. Rulla verktyget i snittriktningen.

9.5.3 Vikar

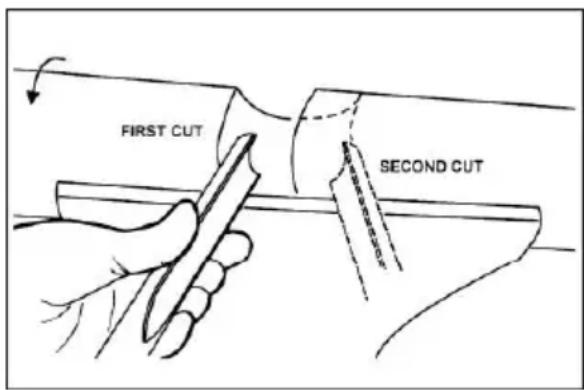

1. Använd en spindelmejs. Med verktygets spår i 90 graders vinkel mot arbetsstycket, rör verktygets spets vid arbetsstycket och rulla in mot botten av hålet. Stanna vid botten; om du försöker gå upp på motsatt sida kan verktyget fastna.

1. Flytta verktyget över önskad bredd på vikhålet.
2. Med spånröret vänt i motsatt riktning, upprepa steg 1 för andra sidan av hålet. Stanna vid botten av urtaget.

9.5.4 "V"-snitt

1. Använd den långa spetsen på sneddelen. (OBS: Tryck inte den långa spetsen på sneddelen direkt in i arbetsstycket för att skapa "V"-et; detta kommer att resultera i ett bränt eller polerat "V" med fibrer som rullas upp på båda sidor.)
2. Markera lätt mitten av "V" med spetsen av skeven.
3. Flytta snedpunkten till den högra halvan av önskad bredd på ditt snitt.

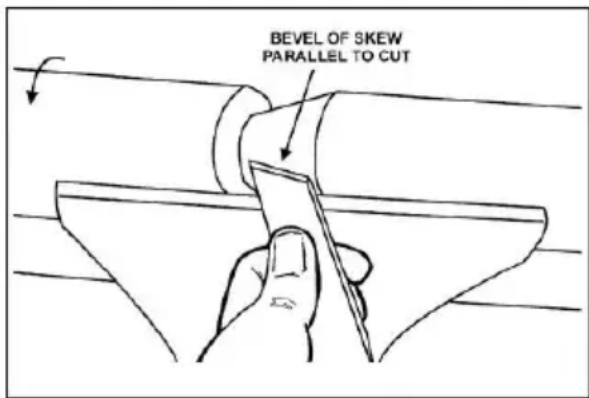

4. Med avfasningen parallell med snittets högra sida, lyft handtaget och tryck in verktyget till önskat djup.

1. Upprepa från vänster sida. De två snitten ska mötas längst ner och lämna V-snitt.
2. Ytterligare snitt kan göras för att öka antingen snittets djup eller bredd.

9.5.5 Avstickning

1. Använd avskiljningsverktyg.
2. Justera svarvhastigheten till lägre varvtal för avstickning av ett arbetsstycke.
3. Placera verktyget på verktygsstödet och lyft handtaget tills det börjar skära, fortsätt sedan att skära mot arbetsstyckets mitt.
4. Håll löst i biten med ena handen medan den lossnar från träspillet.

9.5.6 Slipning och ytbehandling

1. Om du lämnar rena snitt minskar du mängden slipning som behövs. Flytta verktygsstödet åt sidan, justera svarven till låg hastighet och börja med fint sandpapper (120 korn eller finare). Grövre sandpapper lämnar djupa repor som är svåra att ta bort och mattar skarpa detaljer på spindeln. Fortsätt med varierande kornstorlek utan att hoppa över kornstorlekar (hoppa till exempel inte från 120 korn till 220 korn). Vik sandpapperet till en dyna; linda inte sandpapper runt fingrarna eller arbetsstycket. För att applicera en finish kan arbetsstycket lämnas kvar på svarven.
2. Stäng av svarven och applicera finishen med en pensel eller pappershandduk. Avlägsna överflödig finish innan du startar svarven igen. Låt torka och slipa med sandpapper med kornstorlek 320 eller 400. Applicera ett andra lager finish och polera.

9.6 Vändning av frontplatta och skål

Svarvning av frontplåtar görs normalt på insidan av spindeldockan ovanför bädden. Större arbetsstycken måste svarvas på utsidan. Rotera spindeldockan till önskad position; eller ta bort dubbdockan och verktygsstödet och skjut spindeldockan till motsatt ände av bädden.

9.6.1 Monteringsmaterial

Att använda en frontplatta är den vanligaste metoden för att hålla ett träblock för att vrida skålar och tallrikar:

1. Välj material som är minst 3–6 mm större än varje dimension på det färdiga arbetsstycket.
2. Välj alltid den planplatta med den största diametern som kan användas för arbetsstycket som ska svarvas.
3. Sanna en yta av arbetsstycket för montering mot frontplattan.
4. Använd frontplattan som mall, markera platsen för monteringshålen på arbetsstycket och borra förhål i lämplig storlek. Frontplattor borras för skruvar 12. (Phillips- och fyrkantsskruvar håller bättre än spårskruvar. Skruvar av metallplatta är sätthärdade med djupare och vassare gängor än träskruvar.) Om monteringsskruvarna på frontplattan kommer i kontakt med arbetsstycket kan I eller spillkloss användas:
5. Gör ett block med samma diameter som frontplattan. Både spillblocket och arbetsstycket ska ha plana ytor för limning.

1. Limma fast blocket på arbetsstycket. Undvik att använda brunt papper eller tidningspapper mellan spillblocket och arbetsstycket. Det kan fungera bra om du använder skrapor, men en liten hakning med en skålskölp kan separera dem. OBS: Var försiktig med vilket lim du väljer när du använder ett spillblock. Torra arbetsstycken kan limmas med vanligt vitt eller gult lim men måste klämmas fast för att säkerställa god bindning. Gröna arbetsstycken kräver cyanoakrylatlim.

9.6.2 Frontplatta eller chuck

• Även om frontplattor är den enklaste och mest pålitliga metoden för att hålla träblock för svarvning, kan chuckar också användas.
• Eftersom det finns dussintals chuckar att välja mellan, bör träsvarvaren först överväga alla olika typer av svarvning som kommer att göras, och läsa rapporter och diskutera med andra svarvare som äger chuckar innan han fattar ett beslut.
• En chuck är inte ett krav, men är praktisk när man arbetar med mer än en gången. Istället för att ta bort skruvar öppnar du helt enkelt chucken och byter arbetsstycke.
• De mest populära är fyrkäftschuckar med en mängd olika käftar för att passa tappstorlekar. De flesta har även en skruvchuck.

9.6.3 Träval

Ved är det billigaste och mest tillgängliga materialet att använda när man lär sig dreja skålar. Slösa helt enkelt bort ved ett tag genom att öva på drejtekniker. Utveckla skicklighet med varje verktyg innan du försöker tillverka ett färdigt verk. Det är bäst att börja med torrt trä, utan att oroa dig för uttorkning eller deformation. När drejning känns bekväm, prova färskt trä som skär mycket lätt. Allt eftersom drejaren får erfarenhet kommer han eller hon att upptäcka extraordinär ådring och form i form av noppor, grenar och barkinslag.

9.6.4 Kontroller och sprickor

- Nybyggt trä kommer att spricka och spricka. För bästa resultat, låt stockarna vara så långa som du klarar av. När materialet börjar torka kommer ytsprickor att uppstå i stockens ändar. Såga av fem till sju centimeter så bör du hitta bra trä. Såga även stocken på mitten längs märgen för att undvika att den sitter i det färdiga stycket. De flesta sprickor utstrålar från märgen.

- När du svarvar skålar av färskt trä, se till att bibehålla en jämn väggtjocklek på stycket. Om en bit lämnas tjock på vissa ställen och tunn på andra kommer den att torka ojämnt och främja sprickbildning.

9.6.5 Förvrängning

Deformation är ett problem som är förknippat med att vända färskt trä. Det varierar från en träsort till nästa. Vanligtvis tenderar fruktträ att deformeras mer än andra. Det varierar också med vilken tid på året trädet höggs och hur stockarna förvaras.

9.6.6 Verktyg för skålvändning

• Den djupt räfflade skålmejseln är det viktigaste och mest mångsidiga verktyget för de flesta skål- och tallrikssvarvningar. Skålmejseln är tyngre och lättare att kontrollera än andra typer av mejslar. Den möjliggör också borttagning av trä mycket snabbare och med mindre vibrationer än andra mejslar. De flesta arbeten med genomsnittlig skålstorlek kan utföras med en 3/8" eller 1/2" skålmejsel.
• En 6 mm skålskölp passar bäst för mindre skålar och lättare finsnitt. Större 6 och 2,5 mm skålskölpar används endast för extremt stora bitar.
• Stora, välvda skrapor kan också användas för att rengöra insidan av skålar. En lätt beröring med skrapan lätt lutad tar bort några av de åsar som ibland kan uppstå efter en nybörjarskål.

9.7 Tekniker för skålvändning

9.7.1 Att forma skålens utsida

1. Ojämnt formade noppor, grenar och andra oregelbundet formade ämnen kräver särskild förberedelse innan de monteras i en chuck eller på en frontplatta. Ta bort barken, om det finns någon, från det som ser ut att vara mitten av arbetets ovansida.
2. Slå in sporrens centrum i arbetsstyckets ovansida med en klubba eller dödsl.
3. Skjut in den cylindriska mittendelen i spindeldockans kona och placera dubbdockan med ett levande eller kullager i läge. Lås dubbdockan mot bädden och för fram dubbdockans spindel för att placera koppens mittdel i arbetsstycket. Dra åt kolvens låshandtag.
4. Vrid arbetsstycket för hand för att säkerställa korrekt spelrum.
5. Starta svarven på lägsta hastighet och höj den till maximal säkra hastighet för storlek som ska bearbetas. Om maskinen börjar vibrera, sänk hastigheten tills vibrationerna upphör.
6. Gröp ut utsidan av skålen med den 1,25 cm djupa, räfflade skålskölpen, och håll verktygets handtag stadigt mot höften. För bästa kontroll, använd hela kroppen för att föra skölpen genom arbetsstycket.
7. Allt eftersom skålen tar form, arbeta på botten (dubbdocka-änden) för att göra det möjligt att fästa en frontplatta.
8. Vrid en kort tapp (cirka 6 mm lång) i samma storlek som hålet i frontplattan gör det möjligt att centrera arbetsstycket när frontplattan är monterad. (OBS: om du planerar att använda en chuck, vrid en tapp med lämplig längd och diameter för att passa din chuck.)

1. Stoppa svarven, ta bort arbetsstycket och montera frontplattan eller chucken.

Ytorna på frontplattan och arbetsstycket ska vara i jämnhöjd med varandra.

1. Avsluta med att vrida utsidan av skålen med en 1,25 mm eller 1,3 mm skål. Lämna extra material vid skålens botten som stöd medan du vrider insidan. Det tas bort senare.

9.7.2 Att forma skålens insida

1. Stoppa svarven och flytta bort dubbdockan. (Du kanske vill ta bort mittendelen från dubbdockan för att undvika att stöta i den med armbågen.)
2. Justera verktygsstödet framför skålen strax under mittlinjen, i rät vinkel mot svarvens spår.
3. Rotera arbetsstycket för hand för att kontrollera spelet.
4. Avsluta skålens ovansida genom att göra ett lätt klippsnitt tvärs över arbetsstyckets ovansida, från kanten till mitten.
5. Placera 1/2" skålskölpen på verktygsstödet i mitten av arbetsstycket med rännan vänd mot skålens ovansida. Verktygets handtag ska vara i våg och peka mot klockan fyra-läget.
6. Använd vänster hand för att kontrollera mejslingens skärkant, medan höger hand svänger verktygshandtaget mot kroppen. Spåret ska börja med att vara vänt mot arbetsstyckets ovansida och rotera uppåt allt eftersom det rör sig djupare in i skålen för att bibehålla en ren, jämn kurva. Allt eftersom verktyget går djupare in i skålen, arbeta dig gradvis utåt mot kanten. Det kan vara nödvändigt att vrida verktygsstödet in i arbetsstycket allt eftersom du kommer djupare in i skålen.

skålen, arbeta dig gradvis utåt mot kanten. Det kan vara nödvändigt att vrida verktygsstödet in i arbetsstycket allt eftersom du kommer djupare in i skålen.

1. Utveckla väggtjockleken vid kanten och bibehåll den när du arbetar dig djupare in i skålen (När biten är tunn mot botten kan du inte göra den tunnare vid kanten). När insidan är klar, flytta verktygsstödet utåt för att omdefiniera skålens botten (Generell tumregel: basen ska vara ungefär 1/3 av skålens totala diameter).
2. Bearbeta det trånga området runt frontplattan eller chucken med en 6 mm skålskölp.
3. Börja separeringen med ett avdelningsverktyg, men skär inte helt igenom än.

9.7.3 Slipning och ytbehandling

1. Ta bort verktygsstödet och justera svarvhastigheten till cirka 500 varv/min. Höga hastigheter kan skapa friktion vid slipning och orsaka värmesprickor i vissa träslag.
2. Börja med fint sandpapper (kornstorlek 120) och fortsätt med varje kornstorlek med endast lätt tryck. Grovare sandpapper tenderar att lämna djupa repor som är svåra att ta bort. Använd högtryckssliptekniker för att undvika koncentriska slipmärken runt det färdiga möbeln. Undvik att runda av över kanten och fot med sandpapper; försök att hålla detaljerna skarpa. Avsluta slipningen med kornstorlek 220.
3. Avlägsna slipdamm med häfttrasor eller tryckluft och applicera det första lagret med avstängd svarv. Låt verka i flera minuter och torka bort överflödigt damm. Låt torka innan du slipar igen med sandpapper med kornstorlek 320 eller 400.
4. Slå på svarven igen och fortsätt separeringssnittet nästan hela vägen genom basen. Stanna vid cirka 7,5 cm och använd en liten fintandad såg för att skilja skålen från avfallet.
5. Applicera ett andra täckskikt och låt torka innan polering.

UNDERHÅLL

Innan du utför underhåll på svarven, koppla bort den från eluttaget genom att dra ur kontakten eller slå av huvudströmbrytaren. Underlåtenhet att följa anvisningarna kan orsaka allvarliga skador.

10.1 Allmänna procedurer

• Underhåll på svarven 1218 bör utföras med jämna mellanrum för att säkerställa att maskinen är i gott skick, att alla fästelement är åtdragna och att alla nödvändiga justeringar har gjorts. Inspektion och underhåll bör utföras minst två gånger om året, men oftare om svarven används konstant.
• Rengör och olja svarvbädden så att spindeldocka, dubbdocka och verktygsstödsbas glider lätt. Rengör eventuella rostfläckar som kan uppstå på svarvbädden med ett kommersiellt rostborttagningsmedel.
• Använd tryckluft för att blåsa ut insidan av spindeldockan för att förhindra att sågspån och flisor samlas på remmar och trissor. Blås även bort skräp som samlas i motorfläkten och runt växelriktaren. Demontera inte växelriktaren före rengöring!
• Rengör ofta morsekonerna på både spindeldockan och dubbdockan. Kommersiellt tillgängliga konrengöringsmedel kan köpas i verktygsaffärer.
• Lager är permanent smorda och tätade och kräver ingen ytterligare smörjning.

10.2 Remskiva och remjustering

• Motorns och spindelns remskivor är justerade i förhållande till varandra av tillverkaren, men om någon service utförs som påverkar deras uppriktning är det mycket viktigt att de justeras på nytt. Lås spindellåset, lossa två ställskruvar på spindelskivan (E, figur 9-12) med en 3 mm insexnyckel och skjut spindelskivan till rätt läge. Dra åt ställskruvarna och lossa spindellåset.

- När remskivor och rem är korrekt justerade bör det inte finnas några ovanliga pulserande ljud eller oväsen från remmen.

10.3 Rembyte

För att byta rem eller remskiva, gör noggrant följande. Om du är osäker på om du ska byta rem eller remskiva, kontakta teknisk service eller ta spindeldockan till en auktoriserad serviceverkstad.

106. Koppla bort svarven från strömkällan.

1. Lossa svänglåshandtaget och lyft upp spännhandtaget för att höja motorn.
2. Dra åt svänglåshandtaget för att säkra motorn i upplyft läge.
3. Dra av remmen från remskivorna.
4. Lossa ställskruvarna på handratten.
5. Skruva loss handhjulet från spindeln.

112. Avslingningsringen som håller fast från spindeln.

1. Skjut spindeln en liten bit ut ur spindelhuset, precis tillräckligt för att ta bort remskivan eller remmen. OBS: Vid behov, knacka på spindelns ände med ett träblock eller en gummiklubba för att flytta den. Använd inte en stålhammare direkt mot spindeln.
2. Om du byter ut en remskiva, lossa båda ställskruvarna och skjut av remskivan från spindeln.

115. Montera den nya remskivan och dra åt de två ställskruvarna löst. Se till att remskivan är korrekt orienterad och att nyckeln är korrekt isatt i spindelspåret.

1. Skjut tillbaka spindeln på plats.

117. Sätt tillbaka ringens fäste.

1. Sätt tillbaka handhjulet och dra åt ställskruvarna.
2. Rikta in den nya remskivan och dra sedan åt båda ställskruvarna ordentligt.
3. Lossa svänglåshandtaget och sänk motorn med spännhandtaget.

Varning: Vissa korrigeringar kan kräva en kvalificerad elektriker. FELSÖKNING SVARV

Symptom	Möjlig orsak	Korrektion
Motorn utvecklar inte full effekt	Överbelastad strömledning.	Korrigera överbelastningsförhållandet.
	För små ledningar i matningssysteme eller förlängningssladden är för lång	Öka matningskabelstorleken
	Lågspänning	Begär spänningskontroll från elbolaget o korrigera lågspänningsläget
	Sliten motor	Byt motor
Motorn eller spindeln stannar eller startar inte.	Överdrivet snitt.	Minska skärdjupet
	Sliten eller trasig rem.	Byt ut remmen.
	Felaktig kylning av motorn	Blås ut sågspån från motorhusets fläkt
	Slitna spindellager	Byt lager
	Sliten motor	Byt motor
Överdriven vibration eller ljud	Arbetsstycket är skevt, orunt, har allvarliga defekter och var felaktigt förberett för svarvning.	Åtgärda problemet genom att hyvla eller såga arbetsstycket, eller kassera det he och använd ett nytt arbetsstycke.
	Spindelrotation för snabb	Minska hastigheten
	Slitna spindellager	Byt spindellager
	Drivremmen är feljusterad eller sliten	Rikta in remmen. Byt ut om den är st
	Motorfästets bultar är lösa.	Dra åt bultarna
	Svarv på ojämn yta	Justera nivåfötterna.
Verktyg tenderar att gripa tag i elle gräva sig fast.	Slöa verktyg	Håll verktygen vassa
	Verktygsstödet är för lågt inställt	Flytta verktygets vilohöjd
	Verktygsstödet är för långt från arbetsstycket	Flytta verktygsstödet närmare arbetsstycket.
	Felaktigt verktyg används.	Använd rätt verktyg för drift.
Dubbdockan rör signär tryck appliceras.	Kamlåsmuttern behöver justeras	Dra åt kamlåsmuttern
	För högt tryck appliceras av dubbdockan. (Obs: Dubbdockans skruvverkan kan applicera för högt tr på arbetsstycket och spindeldokan. Applicera endast tillräckligt med kraft med dubbdockan för att hålla arbetsstycket säkert på plats. För högt tryck kan orsaka ska på maskinen.)	Skjut dubbdockan till svarvens högra sid mot stoppet. Flytta spindeldockan till rätt position och tryck på arbetsstycket med dubbdockan.
	Svarvbäddens och dubbdockans kontaktytor är feta eller oljiga	Ta bort dubbdockan och rengör ytorna ett rengörings-/avfettningsmedel. Applicera ett tunt lager olja på svarvbäddens yta.
Digital avläsning fungerar inte	Digital sensor felaktig position.	Öppna remåtkomsten och positionssensorn så att den läser av bultarna

ING A.	BESKRIVNING	ANTA L	INGA .	BESKRIVNING	ANTA L
1	Säng	1	2	Skruv ST4.2×16	4
3	Verktygshållare	1	4	Skruv M10×20	2
5	Variabelt snabbval	1	6	Tallrik	1
7	Spindelriktningsomkopplare	1	8	Växla	1
9	Skruv M4×20	2	10	Sexkantsmutter M10	2
11	Låsplatta	2	12	Excentrisk axel	1
13	Låsspak	1	14	Bult	1
15	Skruv M6×6	6	16	Ratt	1
17	Dubbdocka	1	18	Ringhållare 10	1
19	Dubbdocka-fjäder	1	20	Svansaxel	1
21	Konisk stång	1	22	Kullager 6201	1
23	Koppcentrum	1	24	Spindelcentrum för spindeldocka	1
25	Motor	1	26	Skruv M8×16	2
27	Fjäderbricka 8	2	28	Plattbricka 8	2
29	Motorplatta	1	30	Platt nyckel 6×40	1
31	Plattbricka 5	4	32	Fjäderbricka 5	4
33	Skruv M5×16	4	34	Motorremskiva	1
35	Ratt	1	36	Kullager 6005	1
37	Ringhållare 47	1	38	Drivremskiva	1
39	Drivrem	1	40	Ringhållare 47	1
41	Kullager 6204	1	42	Spindel för huvuddocka	1
43	Bricka 4	4	44	skruv M4×10	2
45	Kopplingsbox	1	46	skruv M3×6	4
47	Isoleringskolumn	4	48	Kretskort	1
49	Tallrik	1	50	Skruv ST3,5×16	4
51	Trådklämma	2	52	Nätsladd	1
53	Gummibricka	4	54	Sidoplatta	1
55	Skruv M6×10	3	56	Stationär knopp	1
57	Vridknapp	2	58	Skruv M6×12	1
59	Kabelklämma	2	60	Plattbricka 6	4
61	Fjäderbricka 6	4	62	Skruv M6×30	4
63	Bakre lock	1	64	Bult	1
65	Ringhållare 12	2	66	Verktygsstödbas	1
67	Verktygsstöd	1	68	Låsspak	1
69	Täcka	1	70	Låshandtag för knivbas	1
71	Skruv M5×12	2	72	Spindelvarvtalsavläsning	1
73	Kabelklämma	2	74	Skruv M4×12	2
75	Huvuddocka	1

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 kanadensiska republiken.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plats, Rancho Cucamonga, Kalifornien 91730

UK

REP
