BRUKSANVISNING WL1000GV Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

TRÄSVARV

INSTRUKTIONSMANUAL

MODELL: WL-1000GV

Informationen i denna handbok är avsedd som en vägledning för driften a dessa maskiner och ingår inte i något avtal. Uppgifterna som den innehåller har erhållits från maskintillverkaren och från andra källor. Vi strävar efter att säkerställa riktigheten av denna information och försöker verifiera varje artikel och varje data, men vi kan inte garantera den fulla riktigheten av informationen, vilket innebär att leveransen av utrustning kan skilja sig i detalj från beskrivningen av instruktionerna. Vidare kan utvecklingen av maskinen innebära att den levererade utrustningen kan skilja sig i detalj från beskrivningarna häri. Ansvaret ligger därför på användaren att försäkra sig om att den beskrivna utrustningen eller processen är lämplig för det avsedda ändamålet.

QUALITY ASSURANCE

Vi kommer att göra allt för att säkerställa kvaliteten på våra produkter, och vi lovar konsumenterna att vi kommer att garantera våra produkter i ett å med undantag för maskinskador orsakade av felaktig användning av kunder och olyckor som uppstår därav, eller onormalt slitage och skador orsakade av bristande underhåll.

För att uppfylla garantiåtagandet, produkten eller delen med kvalitetsproblem, vänligen returnera till oss för verifiering, porto förbetalt. Varor som skickas tillbaka bör åtföljas av en notering om inköpsdatum och en skriftlig förklaring av produktens kvalitet. Efter vår inspektion och bekräftelse kommer vi att reparera eller byta ut deras produkter, eller återbetala betalningen; Om vi misslyckas med att tillhandahålla reparation eller utbyte i tid, ska vi stå för kostnaderna för reparation eller utbyte av produkterna; Om skadan inte beror på produktens kvalitet, utan på användarens felaktiga hantering eller andra skäl, ska kostnaden stå för kunden.

Vårt företag förbehåller sig rätten att göra ändringar i denna specifikation och produktspecifikationer. Vi kommer att göra kontinuerliga ansträngningar för att förbättra kvaliteten på våra produkter.

Alla rättigheter reserverade. Reproduktion eller reproduktion är inte tillåten utan tillstånd.

SAFETY WARNING

Symbol	Symbol Beskrivning
	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varr kan leda till en olycka. För att minska risken för skada, brand elle elstöt, följ alltid rekommendationen nedan.
	Överbelasta inte maskinenGe bra stabilitet och håll balans hela tidenUndvik onormala arbetsställningar! Se till att stå rakt och hålla balansen hela tiden.Var alltid fokuserad när du arbetar. Minska distorsionskällor i din arbetsmiljö. Det är förbjudet att använda maskinen när du är trött, under påverkan av alkohol, droger eller koncentrationspåverkande läkemedel.Klättra inte upp på maskinen!Maskinen får endast användas av utbildad personal (kunskap och förståelse av denna manual), som inte har några begränsningar av motorik jämfört med konventionella arbetare.Låt inte andra personer, särskilt barn, röra vid maskinen eller kabe Håll dem borta från ditt arbetsområde.Gör din verkstad barnsäker.Se till att det inte finns någon i det farliga området. Minsta säkerhetsavständ är 2mBär lämplig arbetsproppFara!Risk för personskador eller miljöskador! Risk för elektriska stötar! För personskada genom elektriska stötar!
~	Växelström
	Ta aldrig tag i den löpande maskinen!Ta endast bort spån och arbetsstyckesdelar om maskinen står stillStoppa aldrig arbetsstycken med handen under körning!Gör aldrig mätningar på ett roterande arbetsstycke!
	Bär inte skyddshandskar!
	Varning- Var noga med att bära hörselskydd när du använder den produkt.
	Varning- Var noga med att bära ögonskydd när du använder den produkt.
	Varning- Var noga med att bära dammasker när du använder de produkt.
	Bär lämpliga arbetskläder! Bär inte löst sittande kläder eller smyckeftersom de kan fastna i rörliga delar och orsaka allvarliga olyckorett hårnät om du har långt hår.Lösa föremål kan trassla in sig och orsaka allvarliga skador!
	Lämna aldrig maskinen igång utan uppsikt! Stäng av maskinen ocvänta tills maskinen stannar innan du lämnar arbetsområdet.Koppla alltid bort maskinen innan du utför några åtgärder på mastUndvik oavsiktlig startAnvänd inte maskinen med skadad strömbrytareStickkontakten till ett elverktyg måste strikt överensstämma meduttaget. Använd inga adaptrar tillsammans med jordade elverktygVarje gång du arbetar med en elektriskt driven maskin rekommend försiktighet! Det finns risk för elektriska stötar, brand, skärskador; Skydda maskinen från fukt (som orsakar kortslutning)Använd aldrig elverktyg och maskiner i närheten av brandfarliga vätskor och gaser (risk för explosion)Kontrollera kabeln regelbundet för skadorAnvänd inte kabeln för att bära maskinen eller för att fixera arbetsstycketSkydda kabeln från värme, olja och vassa kanterUndvik kroppskontakt med jordad
	Innan du börjar arbeta, ta bort eventuella spikar och andra främma kroppar från arbetsstycketFörvara alla maskiner som inte används utom räckhåll för barn
	Denna produkt är av skyddsklass III.
	FCC uttalande:Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål följande två villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här enheten måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.
	Information om avfallshantering:Detta produkten omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en softunna korsad an att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvin av elektriska och elektroniska apparater

WARNING : Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna maskin. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

1. Verktygsmaskinen ska användas av erfaren personal. Om du inte är bekant med hur du använder svarven, använd inte verktygsmaskinen när du vill. Använd instruktionerna före användning.
2. Innan du startar verktygsmaskinen ska säkerhetskåpan sitta korrekt placera.
3. Innan du startar verktygsmaskinen, kontrollera om verktygsstödnyckeln och chucknyckeln är borttagna.
4. Förhindra att maskinen startar oavsiktligt. Stäng av motorn innan du klämmer fast arbetsstycket eller verktyget.
5. Tvinga inte skärning. Kapning enligt inställd skärhastighet, skärdjup och matningshastighet.
6. Använd rätt verktyg. Använd rätt verktyg eller arbetsstycke för bearbetning.
7. Håll verktyget skarpt och rent för att säkerställa normal och säker drift Smörj och byt ut tillbehör regelbundet.
8. Innan du justerar eller reparerar maskinen, se till att koppla bort strömförsörjningen.
9. Kontrollera maskinens säkerhetsprestanda innan du startar den.

Kontrollera prestandan för alla rörliga delar. Alla delar måste installeras korrekt. Skadade delar måste repareras omgående.

1. När maskinen är igång får operatören inte lämna.
2. Håll arbetsplatsen ren, smutsig arbetsmiljö är lätt att leda till olyckor.
3. Använd inte maskinen i farlig miljö.

Arbeta inte på fuktiga platser. Se till att elektriska komponenter är skyddade från fukt. Håll bra belysning.

1. Barn är förbjudna att komma in på arbetsplatsen och personal som i är i drift bör hålla ett säkert avständ från arbetsområdet.

2. Att hålla barn borta från arbetsområdet. Dörren ska vara låst när du lämnar verkstaden.

3. Klä dig lämpligt. Bär inte löst sittande kläder, handskar, slipsar, ringar armband, smycken etc. För att vara på den säkra sidan, För säkerhe skull, bär halkfria skor. Om du har långt hår, vänligen ha en arbetsh
4. Bär skyddsglasögon när du arbetar.
5. Var uppmärksam på var du står och håll balansen hela tiden.
6. Placera inte händerna nära maskinens rörliga delar.
7. Utför inga inställningsåtgärder medan maskinen är igång.
8. Läs och förstå alla varningsskyltar som finns uppsatta på maskinen.
9. Denna handbok är endast avsedd att bekanta kunderna med hur maskinen fungerar och är inte en utbildningsmanual.
10. Följ dessa varningar annars kan allvarlig skada uppstå.
11. Maskinen kommer att producera några skadliga kemikalier i arbetet med damm, sågning, slipning och borrning som produceras genom slipning. För att minska skadorna av dessa kemikalier, vänligen arbeta på en väl ventilerad plats och bära säkerhetsanordningar. Såsom partikelfiltermasker.

Återstående riskfaktorer

• Det är viktigt att säkerställa att varje maskin har kvarstående risker.
• Vid utförandet av allt arbete (även det enklaste) krävs största uppmärksamhet. Ett säkert arbete beror på dig

Även om maskinen används efter behov är det fortfarande omöjligt att eliminera vissa kvarvarande riskfaktorer helt. Följande faror kan uppstå i samband med maskinens konstruktion och design:

- Risk för skador på händer/fingrar av det roterande arbetsstycket under drift.

• Risk för skador på grund av skarpa kanter på arbetsstycket, speciellt vid icke fixerad med lämpligt verktyg/enhetsarbetsstycke.
• Risk för skador: hår och löst sittande kläder etc. kan fångas upp och lindas upp! Säkerhetsföreskrifter måste följas när det gäller kläder.
• Risk för skador på grund av kontakt med strömförande elektriska komponenter.
• Risk för skador på grund av damm, behandlade med skadliga ämnen arbetsstycken
• Risk för ögatskador av flygande skräp, även med skyddsglasögon.
• Risk för hörselskador vid långvarigt arbete utan hörselskydd.

Kickback är en plötslig reaktion. Detta orsakar utkastning av verktyget i operatörens riktning.

Dessa riskfaktorer kan minimeras genom att följa alla säkerhets- och driftsinstruktioner, korrekt maskinunderhåll, skicklig och lämplig drift av personer med teknisk kunskap och erfarenhet.

TECHNICAL PARAMETER

Spänning	230 V / 50 Hz	110 V / 60 Hz
Motorkraft	750 W
Motorns tomgångshastighet (50Hz)	1490 r/min
Motorns tomgångshastighet (60Hz)	1790 r/min
Spindelhastigheter (50Hz)	680-2520r/min ±10 %
Spindelhastigheter (60Hz)	700-2600r/min ±10 %
max. vridande diameter	∅ 350 mm
spindel avsmalnande	MT1
Spindelgänga	M18
Avstånd mellan centra	960 mm
Tailostock spindelrörelse	80 mm
Taper i Tail stock Spindel	MT1
Vikt	NW: 63Kg; GW: 83,76 kg
Paketstorlek	1490*410*572mm

Den allmänna informationen i denna specifikation är inte bindande.

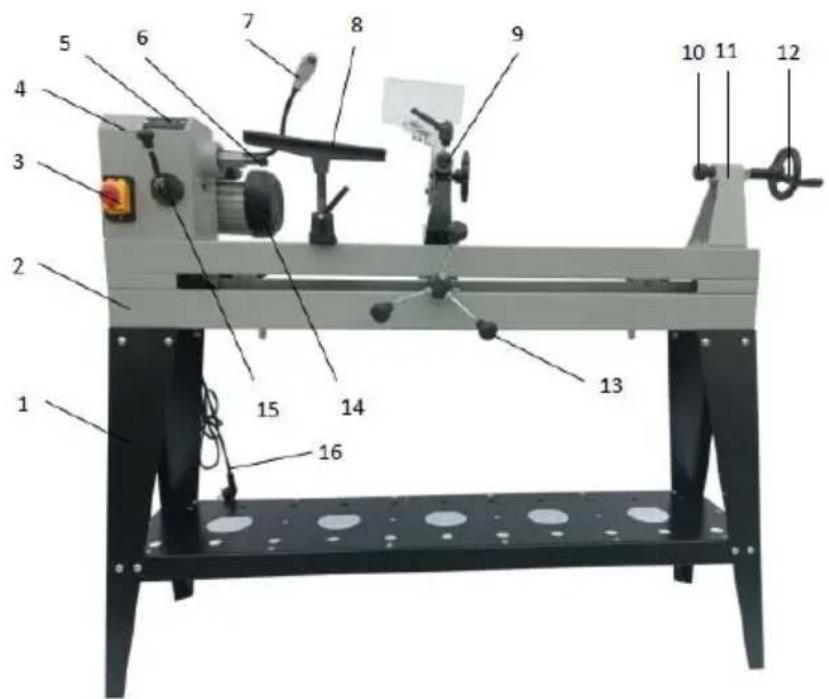

Lär känna din träsvarv : (Fig. 1)

DELNR.	BESKRIVNING	ANTAL
1	Stå	1
2	Maskinsäng	1
3	Växla	1
4	Huvudstock	1
5	Digital indikator	1
6	Spur center	1
7	Ljus	1
8	Verktygsvila	1
9	Kopieringsenhet	1
10	Levande centrum	1
11	Svansstock	1
12	Handhjul	1
13	Digital indikator	1
14	Hastighetsregulator	1
15	Nätsladd	1

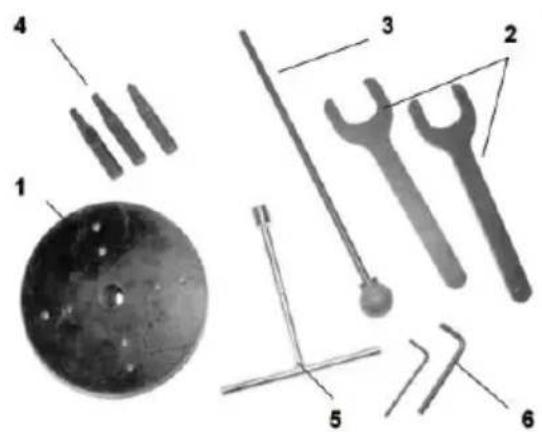

Standardtillbehör

DELNR.	BESKRIVNING	ANTAL
1	Ansiktsplatta	1
2	Rycka	2
3	Stånginsprutning	1
4	Svarvverktygsstöd	3
5	T-nyckel	1
6	Insexnyckel SW 3, SW 4	2

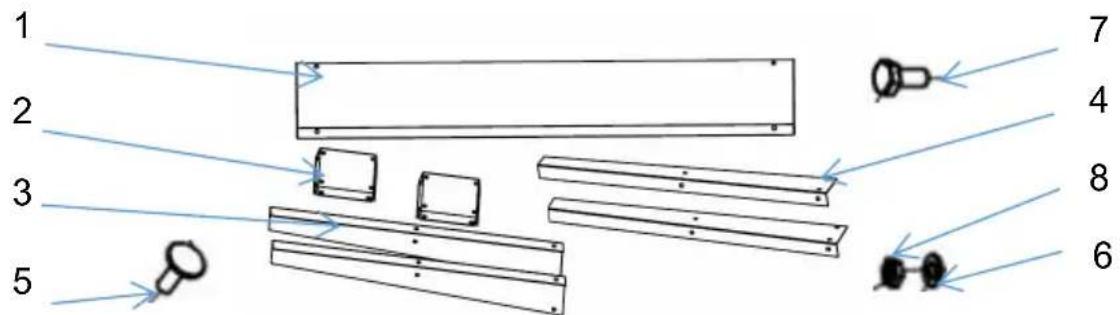

Stå tillbehör

1 2 3 5 7 4 8 6

DELNR.	BESKRIVNING	ANTAL
1	Verktygsställ	1
2	Stå övre käpa	2
3	Främre stativ (höger)	2
4	Främre stativ (vänster)	2
5	Kopphuvud fyrkantig halsbult M8x12	24
6	Tvätta 8	32
7	Bult M8X16	8
8	Mutter M8	32

INTENDED USE

Maskinen får endast användas för avsett ändamål! All annan användning anses vara ett fall av missbruk.

För att använda maskinen på rätt sätt måste du också följa och följa alla säkerhetsföreskrifter, monteringsanvisningar, drift- och underhållsinstruktioner som finns i denna manual.

Alla personer som använder och servar maskinen måste vara bekanta med denna manual och måste informeras om maskinens potentiella faror. Det är också absolut nödvändigt att följa de olycksförebyggande föreskrifter som gäller i ditt område.

Detsamma gäller för de allmänna reglerna för arbetarskydd.

Maskinen används för:

Svarva trä.

All manipulation av maskinen eller dess delar är ett missbruk, i fall kan dess försäljningspartners inte göras ansvariga för NÅGON direkt eller indirekt skada.

Även när maskinen används enligt föreskrifterna är det fortfarande omöjlig att eliminera vissa kvarvarande riskfaktorer.

	VARNING
	● Använd aldrig maskinen med defekt eller utan monterat sky● Demontering eller modifiering av säkerhetskomponenterna kan leda till skador på utrustningen och allvarliga skador!HÖGSTA RISKEN FÖR SKADA!

Omgivningsförhållanden

Maskinen kan användas:

Luftfuktighet	M ax. 70 %
T temperatur	+5°C till +40°C (+41°F till +104°F)

Maskinen får inte användas utomhus eller i våta eller fuktiga utrymmen. Maskinen får inte användas i områden som utsätts för ökad brand- eller explosionsrisk.

Förbjuden användning

Det är förbjudet att använda maskinen utanför de angivna tekniska gränserna som beskrivs i denna manual.

Drift av maskinfunktionen utan nödstoppsknapp eller pumphjulslåda med öppna dörrar är förbjuden.

Det är förbjudet att använda maskinen som inte uppfyller de erforderlig dimensionerna.

Det är förbjudet att använda maskinen som inte är lämplig för användning av maskinen och inte är certifierad.

All manipulation av maskinen och delar är förbjuden.

Det är förbjudet att använda maskinen för andra ändamål än de som beskrivs i denna bruksanvisning.

Det är förbjudet att använda maskinen utan tillsyn under arbetsprocessen!

Det är inte tillåtet att lämna det omedelbara arbetsområdet under arbetets gång.

1. Ta bort träbearbetningssvarven från lådan
2. Kontrollera alla tillbehör till verktygsmaskinen enligt packlistan.
3. Välj en plats för svarven som är torr, har bra belysning och har tillräck med utrymme för att kunna serva svarven på alla fyra sidor.
4. För att undvika att sängen vrids måste svarvens placering vara helt pl och jämn. Skruva fast svarven på stativet (om det används).
5. Rengör alla rostskyddade ytor med ett milt kommersiellt lösningsmedel,

fotogen eller diesel. Använd inte thinner, bensin eller lack thinner. Dess kommer att skada målade ytor. Täck alla rengjorda ytor med en lätt fili av 20W maskinolja.

ASSEMBLY

Förberedande verksamhet

Leveransinnehåll

Kontrollera produktens innehåll omedelbart efter mottagandet för eventuella transportskador eller saknade delar. Anspråk på transportskador eller saknade delar måste göras omedelbart efter det första maskinens mottagande och uppackning innan maskinen tas i drift. Vänligen förstå att senare anspråk inte längre kan accepteras.

Arbetsplatskrav

Arbetsplatsen måste uppfylla kraven.

Marken måste vara jämn, jämn och hård. Den måste åtminstone vara lämplig att väga den med dubbel vikt per kvadratmeter än maskinens nettovikt.

Den valda arbetsplatsen måste ha tillgång till ett lämpligt elnät som uppfyller maskinens krav.

Transport

Maskinen kan transporteras i paket med gaffeltruck.

Maskinen är väldigt tung. Maskinen ska endast lyftas från backen med ei lämplig lyftanordning som är certifierad för att kunna bära maskinens last.

Lyftning och transport av maskinen får endast utföras av kvalificerad personal och måste utföras med lämplig utrustning

Observera att lyftutrustning som används (kran, gaffeltruck, lyftsele, etc.) måste vara i perfekt skick.

För att manövrera maskinen i förpackningen kan även en pallyft eller en gaffeltruck användas.

Förberedelse av ytan

Obelagda maskindelar av metall har isolerats med ett fettskikt för att förhindra korrosion.

Detta lager måste tas bort. Du kan använda vanliga lösningsmedel som inte skadar maskinytan.

VARSEL

- Använd inte lösningsmedel baserade på nitrit, aggressiva lösningsmedel som brytrengöringsmedel eller skurmedel!

● Dessa skadar maskinens yta.

Strömförsörjning

UPPMÄRKSAMHET

Vid arbete med icke jordade maskiner:

Allvarliga skador eller till och med dödsfall kan uppstå genom

Därför : Maskinen måste användas i ett jordat eluttag

Anslutningen av maskinen till elnätet och följande kontroller får endast utföras av en utbildad elektriker.

be. Maskinens elektroniska anslutning är avsedd för drift med ett jordat eluttag!

bf. Nätspänningen måste säkras med 16A:

bg. Om kontakten inte passar eller om den är defekt, får endast kvalificerade elektriker modifiera eller förnya den!

bh. Jordledningen ska hållas i grön-gul.

bi. En skadad kabel måste bytas omedelbart!

bj. Kontrollera om matningsspänningen och Hz överensstämmer med maskinens erforderliga värden. En avvikelse i matningsspänningen på ±5 % är tillåten.

bk. Efter anslutning, kontrollera rätt körriktning!

bl. Se till att en eventuell förlängningssladd är i gott skick och lämplig fö överföring av kraft. En underdimensionerad sladd minskar kraftöverföringen och värmer upp.

Montering

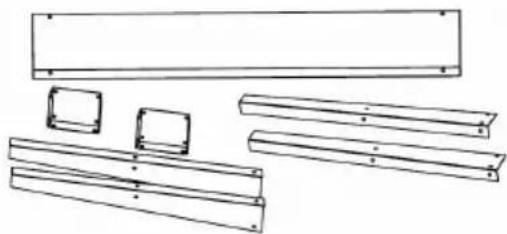

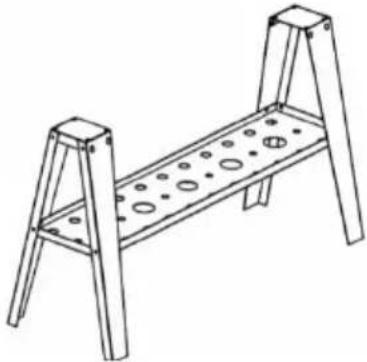

Förbered delar och installera stativet enligt bilden till höger.Montera stativet enligt figuren. Se till att skruvarna inte dras åt samtidigt. Därmed är de lättare att placera monteringshål och fixera skruvarna.
Placera huvudstocken över toppplattan och rikta in hålen i sängen med hålen i toppplattan.Ställ svarven på stativet genom att dra åt bultarna.Montera stativet enligt figuren. Se till att skruvarna inte dras åt samtidigt. Därmed är de lättare att placera monteringshål och fixera skruvarna.
● I princip är kortfibrigt hårdare trä lagrat på tor plats mer lämpligt än långfibrigt mjukt färskt tr● Trä från frukt- och lövträd och valnötsträd är mycket lämpliga. Förbered virket helst genom sågning för den tjocklek som senare krävs (eventuellt även genom klyvning). Den ska förvaras utan solstrålning i en torr och● Rätt ventilerat rum.● Ungefärlig regel för trätorkning: för tjockleken 1 cm = 1 år.● På så sätt kan man undvika träsprickor överlögset.	FÖRBEREDELSE

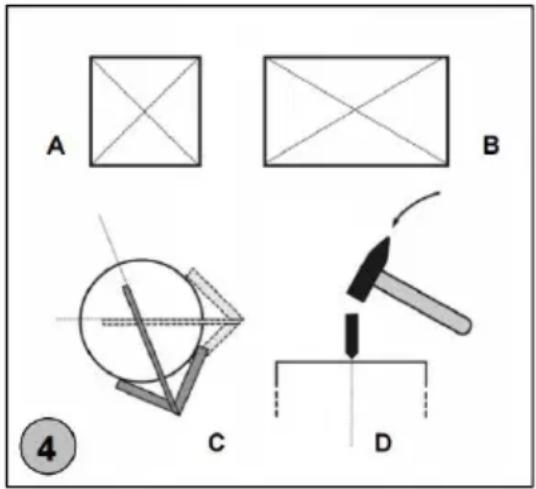

● Obearbetade stycken eller trä som ska vändas måste vara balanscentrerat mellan bärsidan (maskinsidan) och sidan av sidoloppet (bakstocken) för att undvika olyckor till följd av eventuell avrivning av arbetsstycket under bearbetningen! Var uppmärksam på att använd rundvirke eller timmer som kommer i parallell riktning om möjligt.● Bestäm mitten av ditt obearbetade stycke geno att rita samtidigt som du bestämmer mitten me hjälp av en tapp eller markeringssyl och använder linjalen eller centreringsvinkeln (finns som tillbehör)● Abb. 4 A + B: Centrera placering över de obearbetade styckekanterna● Abb. 4 C: Centerplacering med hjälp av centreringsvinkeln (finns som tillval)● Abb. 4 D: Centrera fixering med en hammare centrumstans
● Grovbearbetning: Tjock och kraftig borttagning arbetsstyckets material för att bilda en grov kontur (varv 800-1500 varv/min.).	Grundläggande villkor
• Utjämning: Små, fina spånborttagning för att producera fina konturer (varv 1500-2000 varv/min.).• Slipning: Slutbearbetning av arbetsstycket med slipande rep eller papper (varv 0-2000 ot./min.• Polering: bearbetning av arbetsstycket med en trasa eller fleece med hänsyn till polermedel – pastor, oljor, medel för träbehandling eller fette (finns som tillbehör.

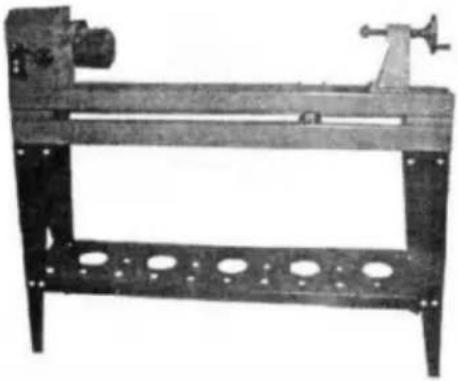

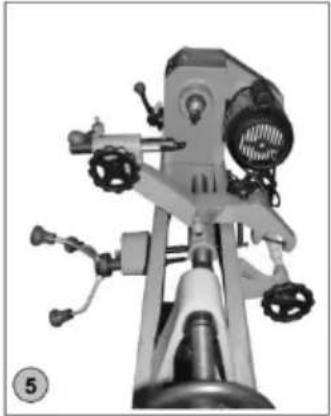

• Monterad svarv med stativ• Slutligen monterad svarv med fastklämd kopieringsmall

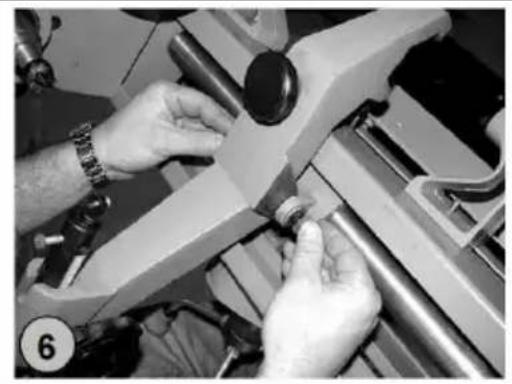

• INSTALLATION AV KOPIERAARM• Sätt in kopieringsarmen mellan de båda hållarremmarna vid sliden och flytta ledtappen (artikel 73) till lageröppningen. Dra åt muttrarn på båda sidor (fig. 6)• OBSERVERA: Dra inte åt för hårt, armen ska förbli rörlig.

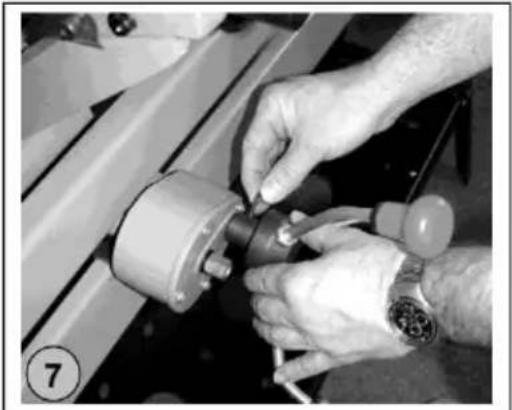

• INSTALLATION AV GLIDHJUL• Flytta glidhjulet till slädens axel.• Säkringen görs med insexskruven vid omkretsen av glidhjulet (fig. 7)

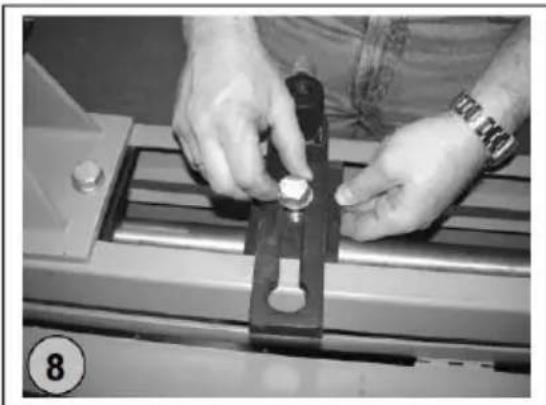

Montera den stödjande verktygshållaren och bottenplattan på maskinbädden och dra åt. (Fig. 8)

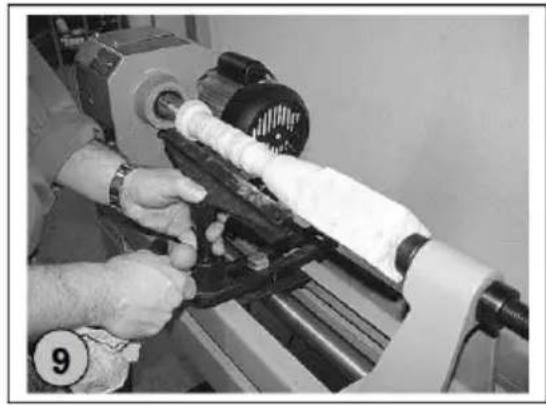

Därefter fixeras verktygsstödet genom att klämma fast bulten i verktygets bärare (fig. 9). Placera verktygsstödet så nära arbetsstycket som möjligt.Arbetsstycket får inte vara i kontakt med verktygsstödet under svarvning. Vänd arbetsstycket för hand innan du påbörjar arbet för att säkerställa att det löper fritt.

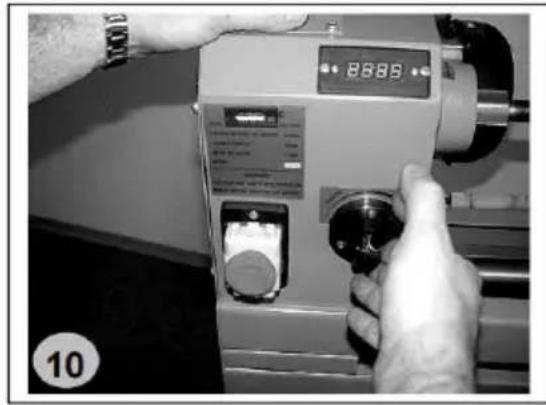

REVOLUTIONSJUSTERINGTack vare den speciella växellådan med variat remskivor kan maskinvarvtalet justeras kontinuerligt, vilket möjliggör exakt analog justering av varvtal som indikeras i digital form vid växellådan.(Fig. 10)
Sänk alltid maskinens varv till minimivärdet innan den stannar; det blir mycket lättare att starta	Uppmärksamhet!
Grovbearbetning och utjämning: lägg ned svarvmejseln – se figuren – på verktygsstödet och håll det stadigt och säkert med båda händerna och se till att spånavskiljningen sker mittaxelhöjden och att tillräcklig spänningsvinke finns tillgänglig (se schematisk ritning). Använ endast exakt vässade och vassa svarvverktyg. (Fig. 11).
För att ta bort bärpunkten, rikta utmatningsbroschen från maskinens vänstra sid genom spindelhålet (fig. 12) och slå kraftigt m bärpunkten från konen (detta gäller även för a klämbara verktyg med koniskt grepp MK2)

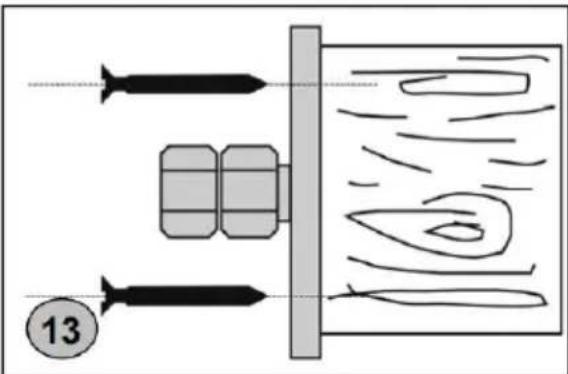

För att vända tallrikar eller skålar ta bort bärpunkten (fig. 13) och vrid frontplattan till spindelgångan.

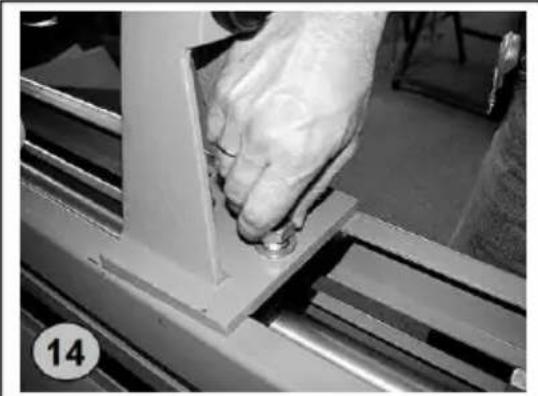

För kopiering måste kopieringsarmen installeras mellan bakstycket och bärpunkten. För att placera kopieringsanordningen mellan ändstocken och bärpunkten eller frontplattan måste gripskruvarna på ändstocken demonteras (fig. 14) och ändstocken måste tas bort.
Nu ska gripplattan delas genom att lossa båda skruvarna (Fig. 15)
Efter att ha gjort detta ska plåtarna tas bort (16), sättas tillbaka bakom kopieringsarmen och bakstycket sättas tillbaka.
Det kopierade originalet kommer att klämmas fast mellan centreringspunkterna på kopieringshandtagen. Nu inflyttning (håll ner trycket på kopieringsarmen) kan justeras med hjälp av spännskruven (fig. 17)
Kopieringsverktyget ska ställas in på den störs diametern.Arbetsstycket flyttas sedan utmed hela längden av kopieringsmönstret jämnt tills någon spånavlägsnande inträffar.Kopieringsverktygen justeras genom att vrida p handhjulet och säkras med klämskruven tills önskad kontur eller önskad diameter uppnås (18).
Kopieringsmallar kan göras av olika material, fanerad plywood är perfekt lämplig. Mallen likr konturen av det stycke som ska vändas. (Fig.
För att använda kopieringsmallen som ett mönster, lyft upp hållaren och fäst mellan centreringspunkterna på kopieringsgreppen (Fig. 20).
Lossa klämskruvarna på hållarribban (fig. 21) f att tillåta att mallen sträcks.Under svarvningen flyttas mallen längs så ofta som önskad kontur bildas vid arbetsstycket

WARNING

• Bensatsen måste fästas på stödytan!
• Använd inte din träsvarv förrän den är helt monterad och justerad enligt instruktionerna!

OPERATION

Enheten ska endast användas i perfekt tillstånd. Inspektera enheten visuellt varje gång den ska göras

begagnad. Kontrollera särskilt säkerhetsutrustning, elreglage, elkablar och skruvade

anslutning för skada och om den är ordentligt åtdragen. Byt ut alla skada delar före användning

enheten.

	WARNING
	Utför alla maskininställningar med maskinen frånkopplad från strömförsörjningen!

Driftinstruktioner

	UPPMÄRKSAMHET
	Slå aldrig på maskinen medan du trycker mejseln mot material

VARSEL

Innan du sätter på maskinen, se till att verktygsstödet är ordent åtdragetVrid det fastspända arbetsstycket varje gång innan du vrider för hand för att säkerställa att det löper fritt och inte vidrör viloverktyget!Kontrollera därigenom även om arbetsstycket är centrerat och spänn fast!Se till att styra och hålla mejseln med båda händerna säkert och hårt under bearbetningen!Arbeta endast med väslipade verktyg!Arbeta endast stora och obalanserade arbetsstycken med låg spindelhastighet!Specifikationer för arbetsstyckets maximala eller minsta storlek måste beaktas!Arbetsstycken med sprickor får inte användas!Bearbeta endast utvalda träslag utan defekter!

Drift

På-av-brytare

Slå på: Tryck på den gröna knappen ("I") i 2 sekunder. Maskinen börjar

Avstängning: Tryck på den röda knappen ("0").

Maskinen stannar inte direkt! Stanna så länge vid maskinen tills

arbetsstycket har stannat helt (stoppa inte arbetsstycket för hand!)

Hastighetsjustering

Hastigheten kan ställas in steglöst genom att vrida på hastighetsreglaget.

	VARSEL
	Du måste flytta spaken till den lägsta hastighetsinställningen innan du vrider omkopplaren PÅ/AV, annars kanske motorn inte startar!

Verktygsvila

	VARSEL
	Verktygsstödet bör väljas så nära arbetsstycket som möjligt!Höjdjustering strax under arbetsstyckets mittlinje.Vrid arbetsstycket för hand och kontrollera att arbetsstycket kan r fritt innan du svänger!

MAINTENANCE

	UPPMÄRKSAMHET
	Utför alla underhållsinställningar för maskinen med maskinen frånkopplad från strömförsörjningen!Allvarlig skada på grund av oavsiktlig eller automatis aktivering av maskinen!

Maskinen kräver inget omfattande underhåll. Om funktionsstörningar och defekter uppstår, låt den endast utföras av utbildad personal.

Innan den första driften samt senare var 100:e drifttimme bör du smörja alla anslutningsdelar (om så krävs, ta bort alla spån och damm i förväg med en borste).

Kontrollera regelbundet skicket på säkerhetsdekalerna. Byt ut dem om det behövs.

Kontrollera regelbundet maskinens skick.

Det goda skicket och perfekta justeringen av styrrullarna är avgörande för en jämn bandstyrning och ett rent snitt.

Förvara maskinen på en stängd, torr plats.

VARSEL

Rengör din maskin regelbundet efter varje användning – det förlänger maskinens livslängd och är en förutsättning för en säker arbetsmiljö.

Reparationsarbeten får endast utföras av respektive utbildad fackma

Underhållsplan

Efter varje arbetspass:

Rengör maskinen och dess delar med en kraftig tryckluftsstråle från trädamm och andra materialrester. Rörliga delar kan också rengöras med en borste eller en mjuk borste. Applicera ett tunt lager smörjolja på alla rörliga delar av maskinen.

After 50 timmars drift

Kontrollera kilremmarna.

Bestäm orsaken till slitna bälten. Kontrollera om ojämna eller grova ytor och byggdes på kilremmen

remskivor. Byt ut slitna eller sträckta bälten!

Rengöring

Efter varje arbetsskift måste maskinen rengöras. Ta bort spån etc. med lämpligt verktyg. Ta inte bort dem för hand (skärskada!). Ta också bort damm.

	VARSEL
	Användning av vissa lösningar som innehåller ingredienser som skadar metallytor samt användning av skurmedel kommer att skad maskinens yta!Rengör maskinens yta med en våt trasa indränkt i en mild lösnir

Förfogande

Kasta inte maskinen i restavfallet. Kontakta dina lokala myndigheter för information om tillgängliga avyttringsalternativ. När du köper hos din lokala återförsäljare

för en ersättningsenhet är den senare skyldig att byta din gamla.

TROUBLE SHOOTING

INNAN DU BÖRJAR ARBETA FÖR ELIMINERING AV DEFEKT, KOPPLA ifrån

MASKIN FRÅN STRÖMFÖRSÖRJNING.

Problem	Möjlig orsak	Lösning
Maskinen startar inte	Brytare defekt	Reparationsbrytare
	Strömförsörjningen är avstängd	Reparera strömförsörjning
	Säkringen är defekt	Byt säkring
	Strömbrytaren är aktiv	Tryck in kretsknappen
Starka vibrationer	Skevt arbetsstycke	Byt material
	Arbetsstycket är felcentrerat	Mät mitten på nytt
	Lossa remskivan	Dra åt remskivan
	Utsliten remskiva	Byt remskiva
	Svarvning är på ojämn yta	Jämna till ytan
	Lossa tail- eller headstock	Spänna
	För mycket fart	Justera hastigheten
Dåligt svarvresultat	dåligt slipad mejsel	Slipa mejseln
	Fel stämjärn för detta arbete	Välj rätt mejsel
	Fel justering av verktygsstödet	Justera verktygsstödets höga och avständ

MÅNGA MÖJLIGA FELKÄLLOR KAN RÄTTAS AV EXPERT ANSLUTNING TILL ELNET.

	VARSEL
	Skulle du vid nödvändiga reparationer inte kunna utföra order eller inte har föreskriven utbildning för det locka alltid en ve för att åtgärda problemet.

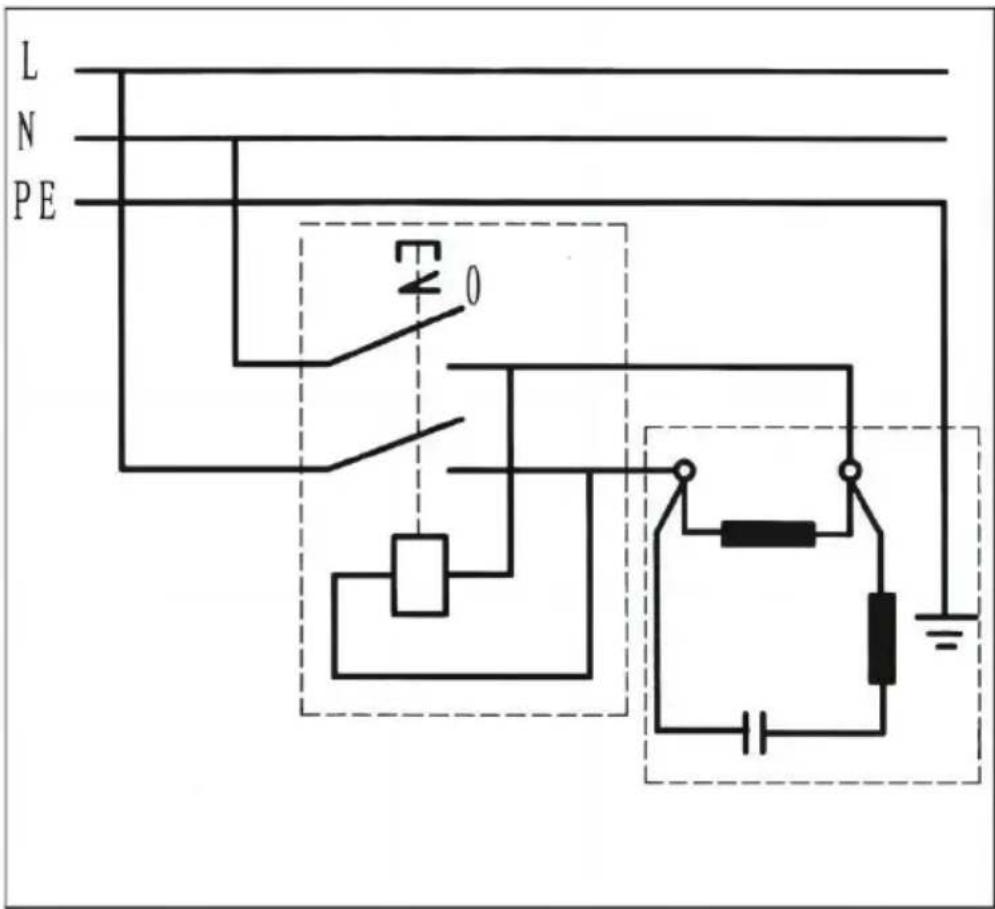

SCHALTPLAN / WIRING DIAGRAM

Dellista för träsvarv
Punkt	Beskrivning	Antal	Punkt	Beskrivning	Antal	Punkt	Beskrivning	Antal
1	Handhjul	3	45	Avsmalnande skaft	1	88	Excentriskt skaft	1
2	Skruv M6X10	5	46	Svansstock	1	89	Plattskruv M5X20	4
3	Stå	2	47	Bakaxelspindel M24	1	90	P in	1
4	Bricka Φ6	9	48	Mutter	1	91	Stång	1
5	Skruv M6X8	9	49	Handhjul	1	92	Bricka Φ8	2
6	Formplatta	1	50	Skruv M8X8	2	93	Bult M8X25	2
7	Mobil tallrik	1	51	Lager 625-2Z	2	94	Bult M16X35	3
8	Ledande skruv M18	2	52	Levande roller pin	1	95	Bricka Φ16	3
9	Bult M6X8	4	53	Kutterfäste	1	96	Säng	1
10	Lås handtaget	1	54	Justerskruv för skärmatare	1	97	Bricka Φ10	2
11	Skruv M4X8	3	55	Ärm	1	98	Bult M10X18	2
12	Lockspindelände	1	56	Skruv M5X6	1	99	Stå övre käpa	2
13	Skruv M5X8	9	564	Skruv M6X8	1	100	Verktygsvila	1
14	Nätsladd	1	57	Kutterstödsutrustning	1	101	Hållare för verktygsstöd	1
15	Ärm	1	58	Lås handtaget	1	102	Främre stativ (höger)	1
16	Låsring 16	1	59	Fast panel för bildskärm	1	103	Fästblock	1
17	Fjädra	1	60	Hastighetsdisplay kretskort	1	104	Långt korsstöd	1
18	Remskiva motor (vänster)	1	61	Ljus	1	105	Främre stativ (vänster)	1
19	Remskiva motor (höger)	1	62	Transformerer	1	106	Kort korsstöd	1
20	Bricka Φ5	5	63	Bult M6X25	1	107	Kopphuvud fyrkantig halsbult M8X12	24
21	Nyckel	1	64	Kuggstång	1	108	Fixeringsblock	1
22	Motor	1	65	Kuttermonterad spindel	1	109	Bricka Φ8	38
23	Huvudstock	1	66	"C" ring 8	1	110	Tallrik	1
24	Ansiktsplatta	1	67	Skruva	1	111	Dragavlastning M16X1,5	1
25	Spur center	1	68	Fjädra	1	112	Bältesskydd	1
26	Låsring 24	1	69	"C"-ring 8	1	113	Vev	3
27	Remskiva spindel (vänster)	1	70	Lager 80200	1	114	Tappskruvar ST2,2×6,5	2
28	Bälte Z560	1	71	Redskap	1	118	H det spö	1
29	Remskiva spindel(höger)	1	72	Mutter M12	1	119	S panner	1
30	Låsring 62	1	73	Dubbbult	1	120	W rench S3	1
31	Lager 6007-2Z	1	74	Borststöd	2	121	W rench S4	1
32	Konsolväxlingsspak	1	75	Lager 80201	2	122	"T" skiftnyckel	1
33	Fjädra	1	76	glidande guide	1	123	Skarpt verktyg	1
34	Mutter M8	34	77	3-vägs fräsning	1	124	Huvudverktyg	1
35	Skruv M8X25	1	78	Kugghjulsände	1	125	Ett rctool	1
36	Axel-drev	1	79	Nav	1	130	H andbook	1
37	Sexkant HD-skruv M8X25	2	80	Mutter M10	3	131	Guggla	1 set
38	Låsring 25	1	81	Knopp	3	132	Fästplatta	1
39	Lager 6205-2Z	1	82	Skala	1	133	Bult M8X16	8
40	Låsring 52	1	83	Växla	1	134	Hastighetssensor	1
41	Spindelnyckel	1	84	Skruv M4X12	2	135	Mutter M4	2
42	Axel	1	85	Axel-drev	1	136	Skruv M3X10	2
43	Levande centrum	1	86	Hastighetsmärkning	1	137	Sondstödplatta	1
44	Lager 80201	1	87	"C" ring 3	1	138	Avkänningsplatta	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk Support och e-garanticertifikat
