GEBRUIKSAANWIJZING ZX-B012 Vevor

We blijven ons inzetten om u gereedschap gegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou konnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijkking met de groe topmerken en betekenen Niet noodzakelijkkerwijs dat ze alle categorieen van aangeboden gereedschappen Dekken. door ons. Wij verzoeken u vriendelijk om bij hetplaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

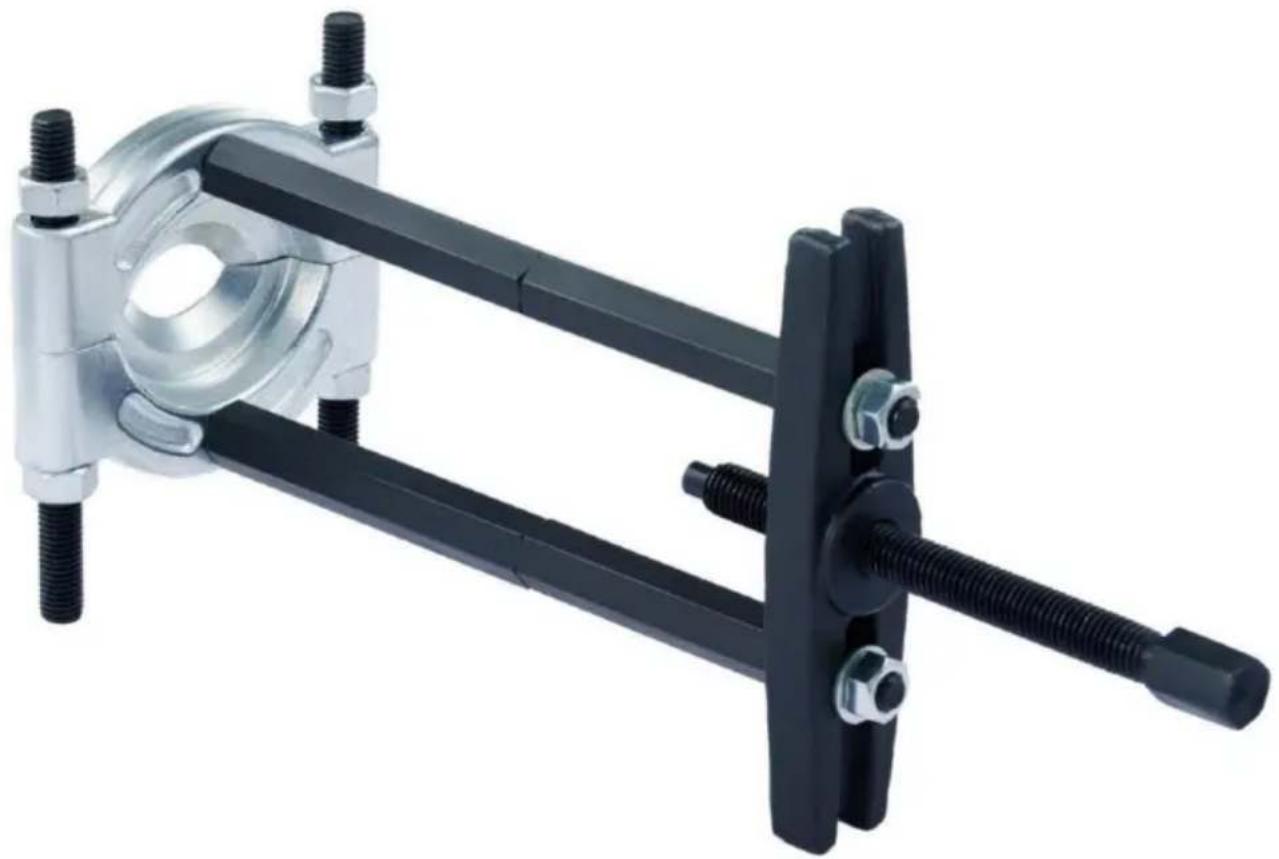

LAGERAFSCHEIDER EN TREKKERSET

MODEL: ZX-B012

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de origine instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van ons die gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp eerst deze handleiding in zich geheel

bedieren of onderhonden van dit product. Het Niet opvolgen van deze waarschuwingen en instructies+knen persoonlijk letsel of schade aan waardevolle voorwerpen veroorzaken eigendom.

y Vermijd dat kinderen het product gebruiken. En dit product is geen spelelgoed. Niet toestaan kinderen om te spelen.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan ontstaan gevaren.
2. Draagijdens de werkzaamheden een ANSI-goedgekeurde veiligheidsbril en stevige werklandschoenen montage en gebruik.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstandersijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicatie.
6. Productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
7. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u maar het montageschema van deze handleiding. Alles uitpakken en scheiden onderdelen in een schone werkomgeving. Bewaarkleine reserveonderdelen buiten het bereik van kinderen.
8. Monteer en gebruik dit product ALLEEN in overeenstemming met deze instructies en voor het beoogde doel van het verwijderen van lagers en het scheiden van lagerhuizen.
9. Reik NIET te ver. Zorg ervoor dat u te allen tjnde goed staat en in evenwicht blijft.
10. Onderhoud dit product. Controleer op verkeerde uitlijing, binding, slijtage of andere schade voor gebruik. Als er schade worden geconstasteerd, repareer of verrang dan het probleem componenten voorverder gebruik.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIE

Model	ZX-B012
Material	45#
Maten van lagersplitters	2in&3in
Beenlengte van de trekker	142 mm
Juk lenghte	160 mm

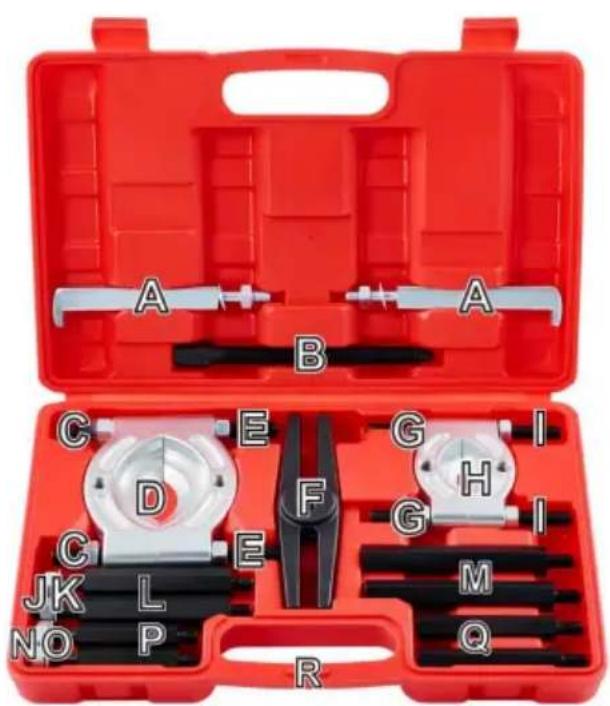

PAKKETLIJST

Nee.	Naam	Aantal
A	Trekker benen	2
B	Loodschroef	1
C	M12x1,75 moeren	4
D	Lagerscheidingskaak	1
EN	M12x1,25 Schroeven	2
F	Juk	1
G	M10x1 moeren	2
H	Lagerscheidingskaak	1
I	M10×1 Schroeven	2
J	M10×1,5 moeren	2
K	Wasmachines	2
L	Verlengstukken Schroeven (onderste deel)	2
M	Verlengschroeven (bovenste deel)	2
N	M10×1,5 moeren	2
O	Wasmachines	2
P	Verlengschroeven (onderste deel)	2
Q	Verlengschroeven (bovenste deel)	2
R	Opbergkoffer	1

OPERATIE

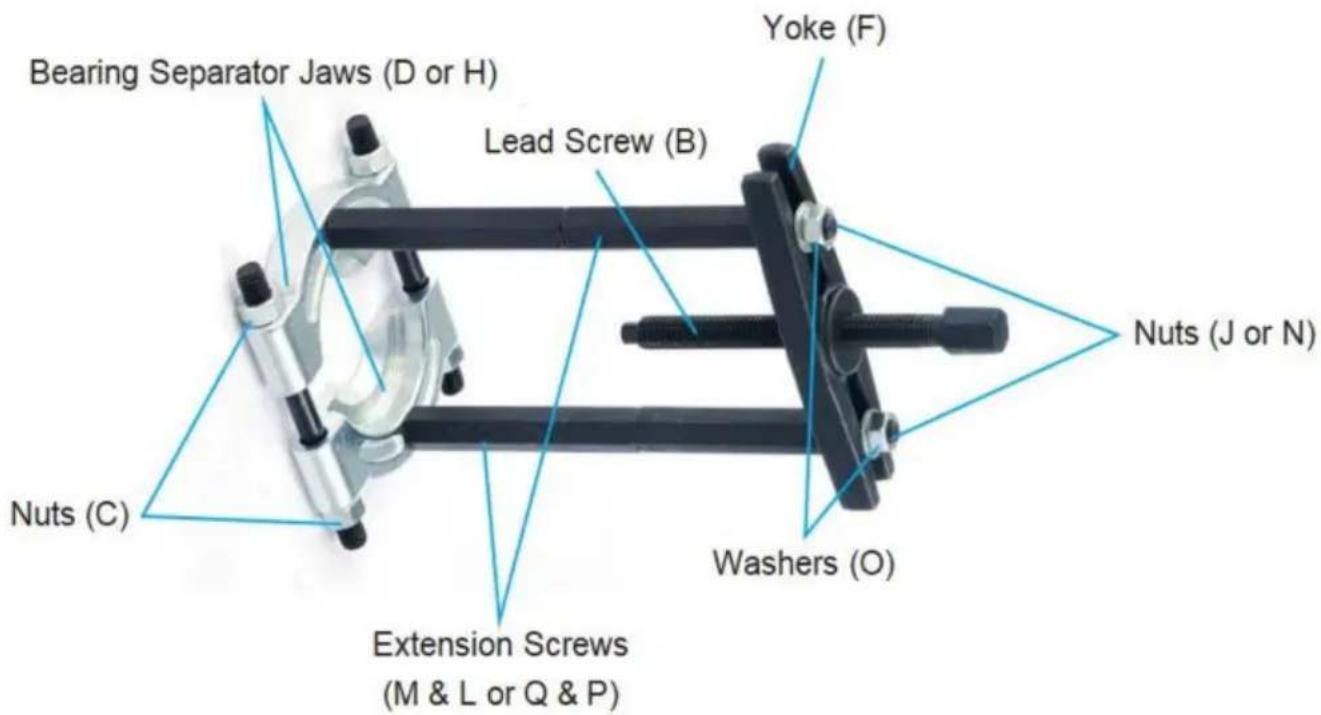

Lager verwijderen

1. Selecteer de juiste lagerscheidingskaak (D of H) voor het lager dat worden verwijderd.
2. Draai de moeren van de afscheiderkaak (C) voldoende los zodat de kaken erachter blijven haken het lagerhuis.
3. Gebruik uw sleutel (niet meegeleverd) om de moeren gelijkmatig aan te draaien totdat de kaken vastzitten

veilig anschter het lagerhuis geplaatst.

1. Schroef beidenverlengschroeven(M&LofQ&P)in de lagerscheidingsbekken zoalsgetoond.

Gebruik ALLEEN verlengschroeven metdezelfde lenghte.

1. Plaats het kuk van 15 cm (F) over de verlengschroeven en zet het stevig vast sluitringen (O) en moeren (C).
2. Schroef de spindel (B) in het juk totdat deze het midden van de as raakt waar de lagers gemonteerd zijn.
3. Draai met behulp van uw sleutel de spindel met de klok mee tot aan het lagerhuis begint van de as te bewegen.
4. Ga door met het draaien van de spindel totdat het lagerhuis van de as is.
5. Verwijder de spindel door deze gegen de klok in te draaien.
6. Verwijder het lagerhuis.

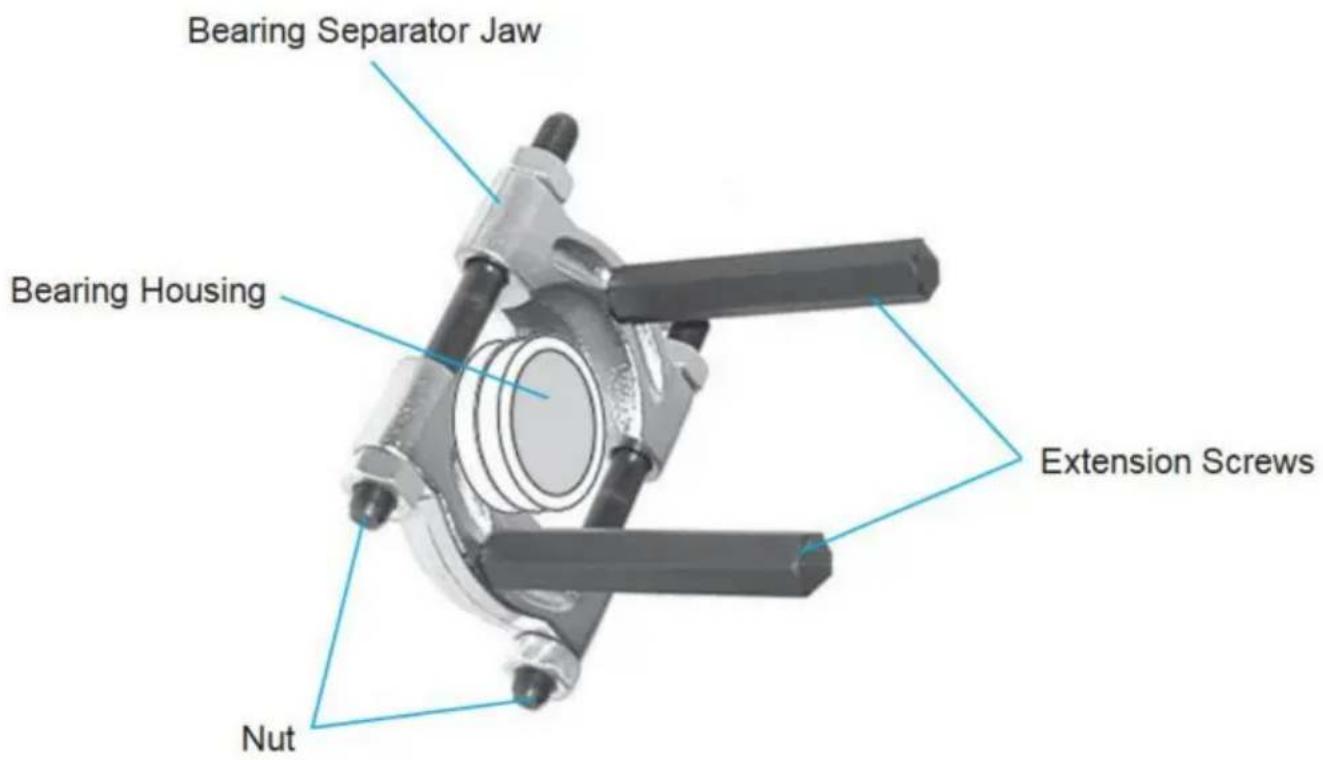

Lagerhuischeiding

1. Selecteer de juiste lagerscheidingskaak (D of H).
2. Draai de moeren van de separatorkaak voldoende los, zodat de kaken er:tussen kennen komen elk lagerhuis.

3. Begin met het aandraaien van de moeren met behulp van een sleutel totdat de kaken stevig vastzitten tussen de lagerhuizen.

4. Draai beide verlengschroeven (M & L of Q & P) in zoals afgebeeld.

Gebruik ALLEEN verlengschroeven metdezelfde lenghte.

1. Ga door met het aandraaien van de moeren totdat de lagerhuizen loskomen.

Draai langzaam en voorzichtig vast om te voorkomen dat de moeren van de separatorkaak te vast worden aangedraaid, waardoor de lagers zouden+kennen beschaden.

U kunt tijdens deze stap de verlengschroeven vastpakken voor extra hefboomwerking indien nodig.
6. Wanner de lagerhuizen gescheiden zijn, verwijdert u de lagerscheidingskaak.

ONDERHOUD

y Maak deze gereedschappen na elk gebruik schoon met een schone, vochtige doek. Gebruik geen bijtende middelen chemicalien of agressieve schuurmiddelen. Volledig schoonspoelen enijd laden drogen volledig voor verder gebruik. y Smeer

de hulpstukken indien nodig om een soepele werkung te garanderen. Y Vervang onderdelen als de schroefdraad begint te slijten en nicht meer kan worden gebruikt vlot en veilig.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geimporteerd aan AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geɪmporteerd maar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China
