Type de produit	Séparateur de roulement et extracteur
Modèle	ZX-B012
Marque	Vevor
Matériau	Acier 45#
Tailles des séparateurs	2 pouces et 3 pouces
Longueur de jambe d'extracteur	142 mm
Longueur du joug	160 mm
Contenu de la boîte	2 jambes d'extracteur, 1 vis mère, 4 écrous M12x1.75, 2 mâchoires de séparateur (D et H), 2 vis M12x1.25, 1 joug, 2 écrous M10x1, 2 vis M10x1, 2 écrous M10x1.5, 2 rondelles, 4 vis d'extension (M, L, Q, P), 2 écrous M10x1.5, 2 rondelles, 1 casier de rangement
Fonctions principales	Dépose de roulements et séparation de boîtiers de roulement
Entretien	Nettoyer avec un chiffon propre et humide après chaque utilisation. Sécher complètement. Lubrifier les accessoires si nécessaire.
Sécurité	Porter des lunettes de sécurité approuvées ANSI et des gants de travail robustes. Ne pas laisser les enfants utiliser. Assembler uniquement selon les instructions. Ne pas dépasser les limites.
Assistance technique	www.vevor.com/support
Origine	Fabriqué en Chine

FOIRE AUX QUESTIONS - ZX-B012 Vevor

Comment installer le séparateur de roulement ?

Sélectionnez la mâchoire appropriée (D ou H) en fonction du roulement. Desserrez les écrous des mâchoires pour les accrocher derrière le boîtier. Serrez uniformément les écrous avec une clé jusqu'à ce que les mâchoires soient solidement fixées. Vissez les vis d'extension dans les mâchoires, placez le joug et fixez-le avec des rondelles et écrous. Vissez la vis mère dans le joug jusqu'à ce qu'elle touche l'arbre, puis tournez dans le sens des aiguilles d'une montre pour retirer le roulement.

Quelles sont les mesures de sécurité à respecter ?

Portez toujours des lunettes de sécurité approuvées ANSI et des gants de travail robustes. Gardez la zone de travail propre et bien éclairée. Ne laissez pas les enfants utiliser l'outil. Assemblez uniquement selon les instructions. Ne dépassez pas les limites de charge. Évitez d'utiliser l'outil si vous êtes fatigué ou sous influence.

Comment entretenir l'outil ?

Après chaque utilisation, nettoyez l'outil avec un chiffon propre et humide. N'utilisez pas de produits chimiques agressifs. Rincez et séchez complètement. Lubrifiez les accessoires si nécessaire pour assurer un fonctionnement fluide. Remplacez les composants si les filetages sont usés.

Que faire si les filetages sont usés ?

Si les filetages commencent à s'user et que l'outil ne peut plus être utilisé en toute sécurité, remplacez les composants concernés. Contactez le support technique Vevor via www.vevor.com/support pour obtenir des pièces de rechange.

Puis-je utiliser l'outil pour d'autres types de roulements ?

L'outil est conçu pour les roulements de 2 pouces et 3 pouces. Pour d'autres tailles, vous aurez besoin de mâchoires adaptées. N'utilisez pas l'outil au-delà de ses capacités pour éviter les dommages.

Comment assembler les jambes d'extracteur ?

Les jambes d'extracteur (pièce A) sont utilisées avec la vis mère et le joug. Assemblez-les selon le schéma dans le manuel. Assurez-vous que toutes les vis et écrous sont bien serrés.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès de Vevor. Consultez la liste des pièces dans le manuel et contactez le support technique à www.vevor.com/support pour commander.

L'outil est-il couvert par une garantie ?

Oui, Vevor offre une garantie sur ses produits. Conservez votre certificat de garantie électronique disponible sur www.vevor.com/support. Pour toute réclamation, contactez le support.

Quelles sont les spécifications techniques détaillées ?

Modèle ZX-B012, matériau acier 45#, séparateurs de 2" et 3", longueur de jambe d'extracteur 142 mm, longueur du joug 160 mm. Livré avec 2 jambes, 1 vis mère, 4 écrous M12, 2 mâchoires, 2 vis M12, 1 joug, etc.

Puis-je utiliser des extensions supplémentaires ?

L'outil est livré avec des vis d'extension de longueurs spécifiques. Vous ne devez utiliser que les vis d'extension correspondantes fournies. L'utilisation d'extensions non conformes peut compromettre la sécurité.

MODE D'EMPLOI ZX-B012 Vevor

ET ENSEMBLE D'EXTRACTEURS

Modèle : ZX-B012

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

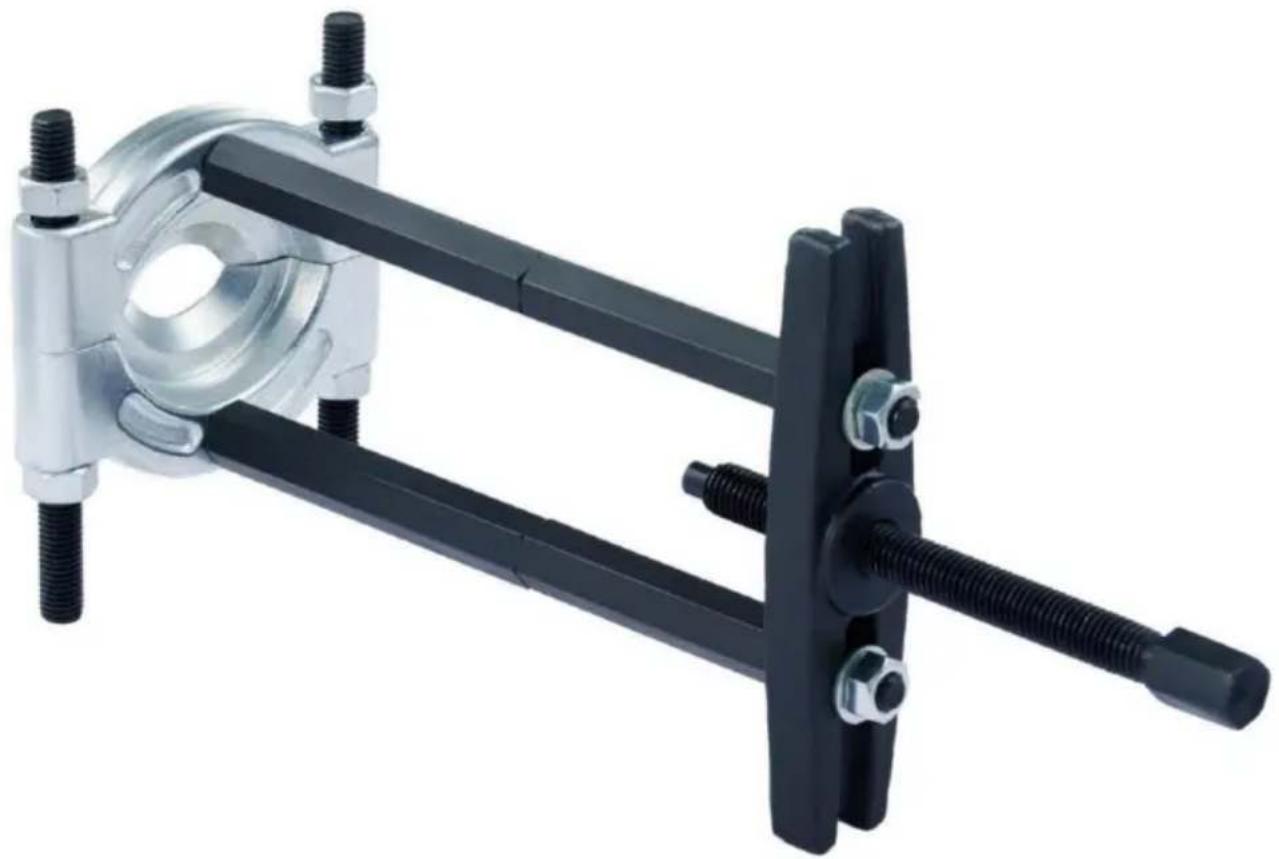

SÉPARATEUR DE ROULEMENT

ET ENSEMBLE D'EXTRACTEURS

Modèle : ZX-B012

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

GARANTIES IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

d'utiliser ou d'entretenir ce produit. Non-respect de ces avertissements

et les instructions peuvent provoquer des blessures ou endommager des objets de valeur.

propriété.

Évitez que les enfants utilisent le produit. Ce produit n'est pas un jouet. Ne permettez pas

aux enfants de jouer avec.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant l'assemblage et l'utilisation.
3. Gardez la zone de travail propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'assemblage.
5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement au produit correctement et complètement assemblé.
7. Pour plus d'informations concernant les pièces répertoriées dans les pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les

pièces dans une zone de travail propre. Veuillez conserver les petites pièces de rechange hors de portée des enfants.

1. Assemblez et utilisez ce produit UNIQUEMENT conformément à ces instructions et pour son objectif prévu de dépose des roulements et de séparation du boîtier de roulement.
2. NE PAS dépasser les limites. Gardez une bonne assise et un bon équilibre à tout moment.
3. Entretenez ce produit. Vérifiez le désalignement, le grippage, l'usure ou tout autre dommage avant utilisation. Si des dommages sont détectés, réparez ou remplacez le problème.

composants avant toute utilisation ultérieure.

CONSERVEZ CES INSTRUCTIONS

SPÉCIFICATIONS

Modèle	ZX-B012
Matériel	45#
Tailles des sépareurs de roulements	2 pôces et 3 pôces
Longueur de la jambe de l'extracteur	142mm
Longueur du jour	160 mm

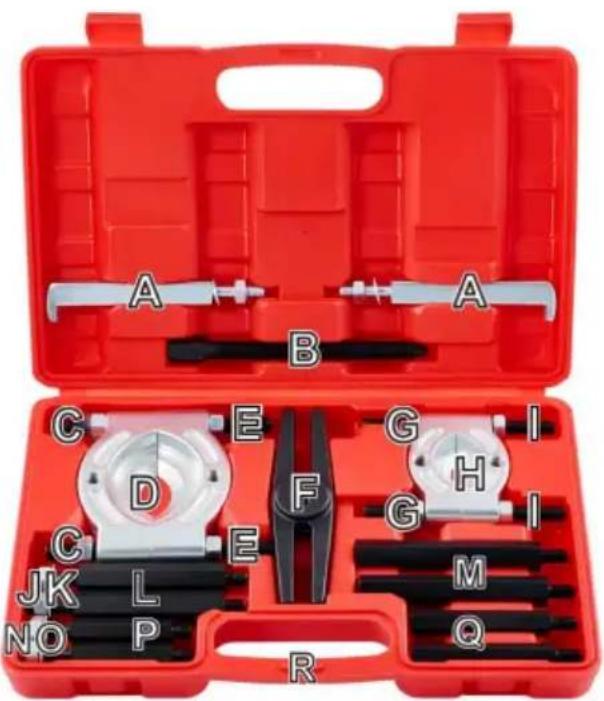

LISTE DES COLIS

Non.	Nom	Quantité
UN 2	Jambes d'extracteur
B	Vis mère	1
C	Écrous M12 × 1,75	4
D	Mâchoire de séparateur de roulement	1
ET	Vis M12 × 1,25	2
F	Joug	1
g	Écrous M10×1	2
H	Mâchoire de séparateur de roulement	1
	Vis M10x1	2
J.	Écrous M10 x 1,5	2
K	Rondelles	2
L	Vis d'extension (partie inférieure)	2
M.	Vis d'extension (partie supérieure)	2
N	Écrous M10 x 1,5	2
Ó	Rondelles	2
P.	Vis d'extension (partie inférieure)	2
Q	Vis d'extension (partie supérieure)	2
R.	Casier de rangement	1

OPÉRATION

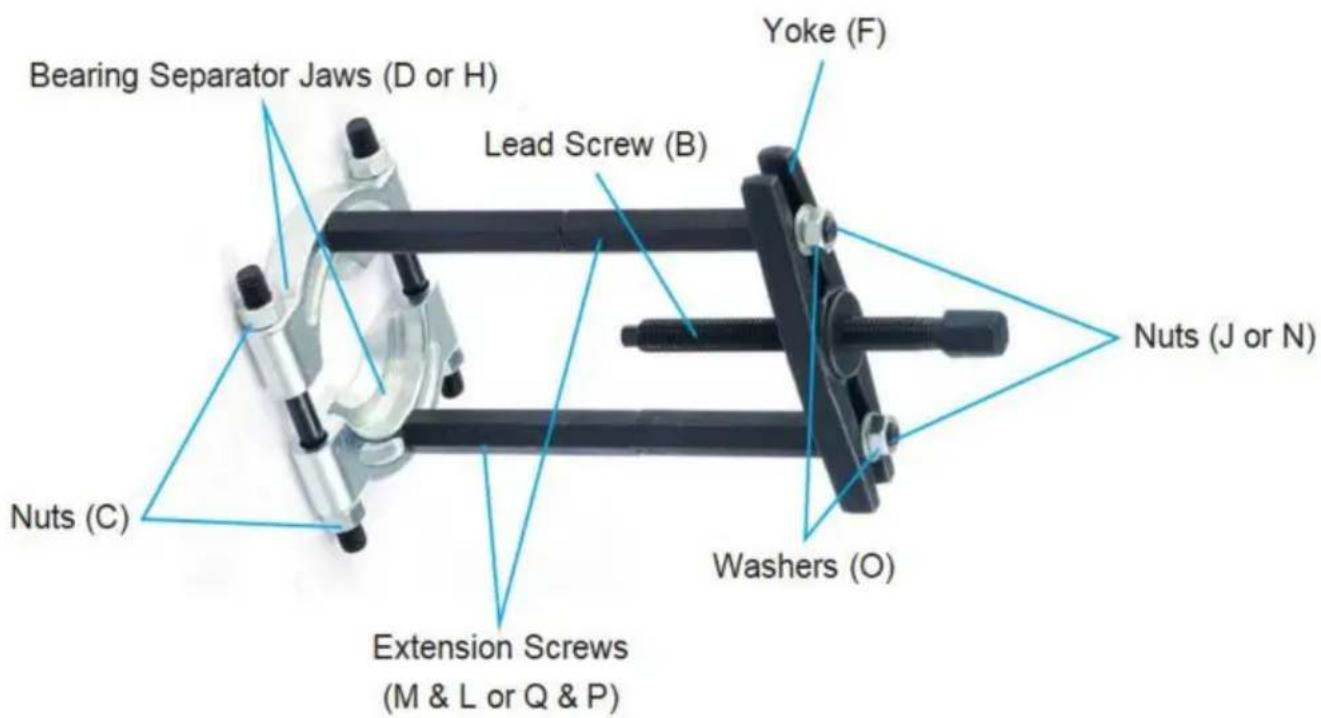

Dépose des roulements

1. Sélectionnez la mâchoire de séparateur de roulement appropriée (D ou H) pour le roulement à retirer.
2. Desserrez suffisamment les écrous des mâchoires du séparateur (C) pour permettre aux mâchoires de s'accrocher derrière le boîtier de roulement.
3. Utilisez votre clé (non incluse) pour serrer uniformément les écrous jusqu'à ce que les mâchoires soient

solidement fixées derrière le boîtier de roulement.

1. Vissez les deux vis d'extension (M & L ou Q & P) dans les mâchoires du séparateur de roulement, comme montré.

Utilisez UNIQUEMENT des vis d'extension de longueurs correspondantes.

1. Placez l'étrier de 6 pouces (F) sur les vis d'extension et fixez-le fermement avec rondelles (O) et écrous (C).
2. Vissez la vis mère (B) dans l'arcade jusqu'à ce qu'elle touche le centre de l'arbre où les roulements sont montés.
3. À l'aide de votre clé, tournez la vis mère dans le sens des aiguilles d'une montre jusqu'à ce que le boîtier de roulement commence à s'éloigner de l'arbre.
4. Continuez à tourner la vis mère jusqu'à ce que le boîtier de roulement soit retiré de l'arbre.
5. Retirez la vis mère en la tournant dans le sens inverse des aiguilles d'une montre.
6. Retirez le boîtier de roulement.

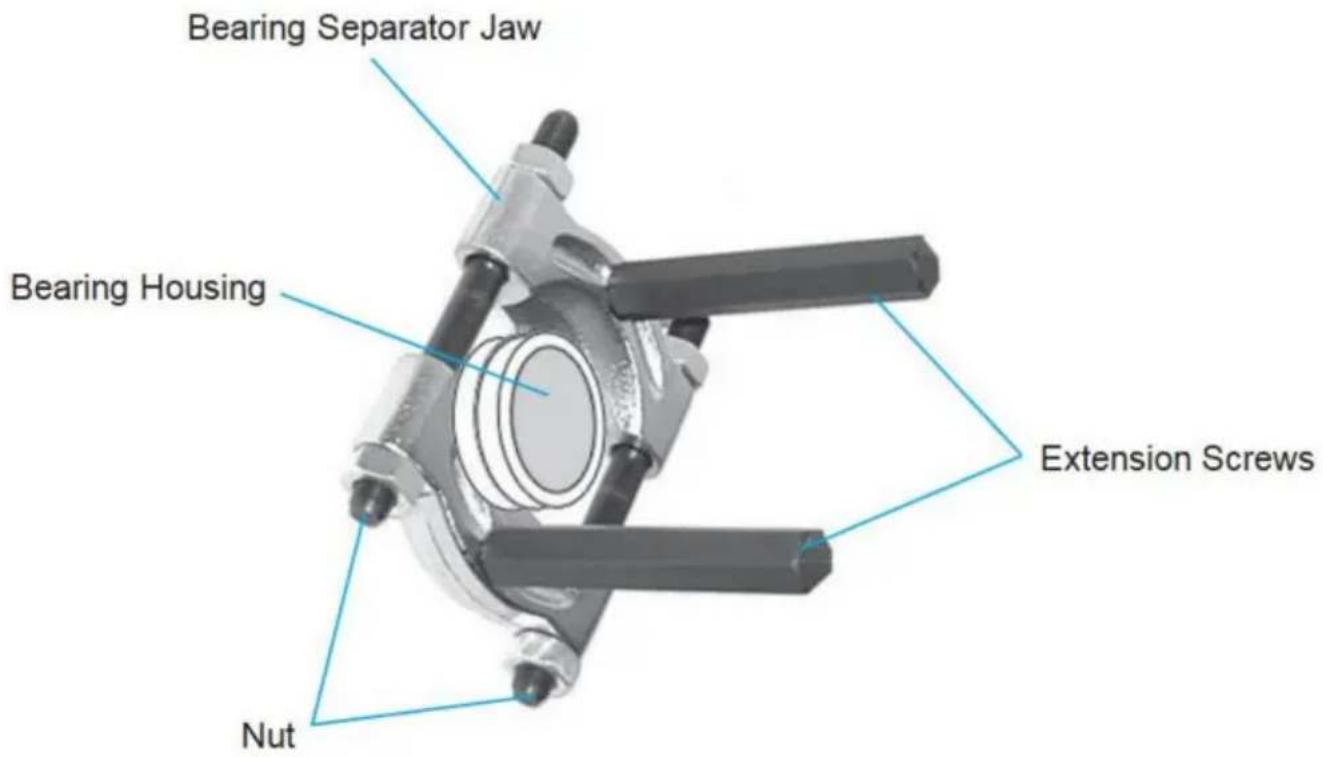

Séparation du boîtier de roulement

1. Sélectionnez la mâchoire de séparateur de roulement appropriée (D ou H).
2. Desserrez suffisamment les écrous des mâchoires du séparateur pour permettre aux mâchoires de s'accrocher entre elles sur chaque boîtier de roulement.
3. À l'aide d'une clé, commencez à serrer les écrous jusqu'à ce que les mâchoires soient bien fixées, entre les logements de roulements.
4. Vissez les deux vis d'extension (M & L ou Q & P) comme indiqué.

Utilisez UNIQUEMENT des vis d'extension de longueurs correspondantes.

1. Continuez à serrer les écrous jusqu'à ce que les boîtiers de roulement soient séparés.

Serrez lentement et soigneusement pour éviter de trop serrer les écrous des mâchoires du séparateur, ce qui pourrait endommager les roulements.

Vous pouvez saisir les vis d'extension pendant cette étape pour obtenir un effet de levier supplémentaire si nécessaire.

1. Une fois les boitiers de roulement séparés, retirez la mâchoire du séparateur de roulement.

ENTRETIEN

Nettoyez ces outils avec un chiffon propre et humide après chaque utilisation. Ne pas utiliser de produits chimiques caustiques ou abrasifs agressifs. Rincer entièrement et laisser sécher

complètement avant toute utilisation

ultérieure. Lubrifiez les accessoires si nécessaire pour garantir un fonctionnement fluide.

Remplacez les composants si leur filetage commence à s'user et ne peut pas être utilisé en douceur et en toute sécurité.
