ZX-B012 - Mechanikerwerkzeuge Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Lagerabzieher und -separator
Modell	ZX-B012
Marke	Vevor
Material	Stahl 45#
Separatorgrößen	2 Zoll und 3 Zoll
Abzieherschenkellänge	142 mm
Bügellänge	160 mm
Lieferumfang	2 Abzieherschenkel, 1 Gewindespindel, 4 Muttern M12x1,75, 2 Separatorbacken (D und H), 2 Schrauben M12x1,25, 1 Bügel, 2 Muttern M10x1, 2 Schrauben M10x1, 2 Muttern M10x1,5, 2 Unterlegscheiben, 4 Verlängerungsschrauben (M, L, Q, P), 2 Muttern M10x1,5, 2 Unterlegscheiben, 1 Aufbewahrungskoffer
Hauptfunktionen	Lagerausbau und Trennung von Lagergehäusen
Wartung	Nach jedem Gebrauch mit einem sauberen, feuchten Tuch reinigen. Vollständig trocknen. Zubehör bei Bedarf schmieren.
Sicherheit	Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe. Kinder nicht benutzen lassen. Nur gemäß Anleitung zusammenbauen. Die Grenzen nicht überschreiten.
Technische Unterstützung	www.vevor.com/support
Herkunft	Hergestellt in China

Häufig gestellte Fragen - ZX-B012 Vevor

Wie installiert man den Lagerseparator?

Wählen Sie die passende Backe (D oder H) entsprechend dem Lager. Lösen Sie die Muttern der Backen, um sie hinter dem Gehäuse einzuhaken. Ziehen Sie die Muttern gleichmäßig mit einem Schraubenschlüssel an, bis die Backen fest sitzen. Schrauben Sie die Verlängerungsschrauben in die Backen, setzen Sie den Bügel auf und befestigen Sie ihn mit Unterlegscheiben und Muttern. Schrauben Sie die Gewindespindel in den Bügel, bis sie die Welle berührt, und drehen Sie sie dann im Uhrzeigersinn, um das Lager zu entfernen.

Welche Sicherheitsmaßnahmen sind zu beachten?

Tragen Sie stets eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Lassen Sie Kinder nicht das Werkzeug benutzen. Bauen Sie nur gemäß den Anweisungen zusammen. Überschreiten Sie nicht die Lastgrenzen. Vermeiden Sie die Verwendung des Werkzeugs, wenn Sie müde sind oder unter Einfluss stehen.

Wie pflegt man das Werkzeug?

Reinigen Sie das Werkzeug nach jedem Gebrauch mit einem sauberen, feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien. Spülen und trocknen Sie es vollständig. Schmieren Sie das Zubehör bei Bedarf, um einen reibungslosen Betrieb zu gewährleisten. Ersetzen Sie Bauteile, wenn die Gewinde abgenutzt sind.

Was tun, wenn die Gewinde abgenutzt sind?

Wenn die Gewinde verschleißen und das Werkzeug nicht mehr sicher verwendet werden kann, ersetzen Sie die betroffenen Bauteile. Kontaktieren Sie den technischen Support von Vevor unter www.vevor.com/support, um Ersatzteile zu erhalten.

Kann ich das Werkzeug für andere Lagertypen verwenden?

Das Werkzeug ist für 2-Zoll- und 3-Zoll-Lager ausgelegt. Für andere Größen benötigen Sie geeignete Backen. Verwenden Sie das Werkzeug nicht über seine Kapazitäten hinaus, um Schäden zu vermeiden.

Wie montiert man die Abzieherschenkel?

Die Abzieherschenkel (Teil A) werden mit der Gewindespindel und dem Bügel verwendet. Montieren Sie sie gemäß der Abbildung in der Anleitung. Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Vevor erhältlich. Schlagen Sie die Teileliste in der Anleitung nach und kontaktieren Sie den technischen Support unter www.vevor.com/support, um zu bestellen.

Ist das Werkzeug durch eine Garantie abgedeckt?

Ja, Vevor bietet eine Garantie auf seine Produkte. Bewahren Sie Ihr elektronisches Garantiezertifikat auf, das unter www.vevor.com/support verfügbar ist. Für Reklamationen kontaktieren Sie den Support.

Was sind die detaillierten technischen Spezifikationen?

Modell ZX-B012, Material Stahl 45#, Separatoren 2" und 3", Abzieherschenkellänge 142 mm, Bügellänge 160 mm. Lieferumfang: 2 Schenkel, 1 Gewindespindel, 4 Muttern M12, 2 Backen, 2 Schrauben M12, 1 Bügel usw.

Kann ich zusätzliche Verlängerungen verwenden?

Das Werkzeug wird mit Verlängerungsschrauben bestimmter Längen geliefert. Verwenden Sie nur die mitgelieferten entsprechenden Verlängerungsschrauben. Die Verwendung nicht konformer Verlängerungen kann die Sicherheit beeinträchtigen.

BEDIENUNGSANLEITUNG ZX-B012 Vevor

Linkenheim-Hochstetten, Deutschland

Hergestellt in China

VEVOR

ROBUSTE WERKZEUGE, HALBER PREIS

Technischer Support und E-Garantiezertifikat: www.vevor.com/support

LAGERSEPARATOR

UND ABZIEHER-SATZ

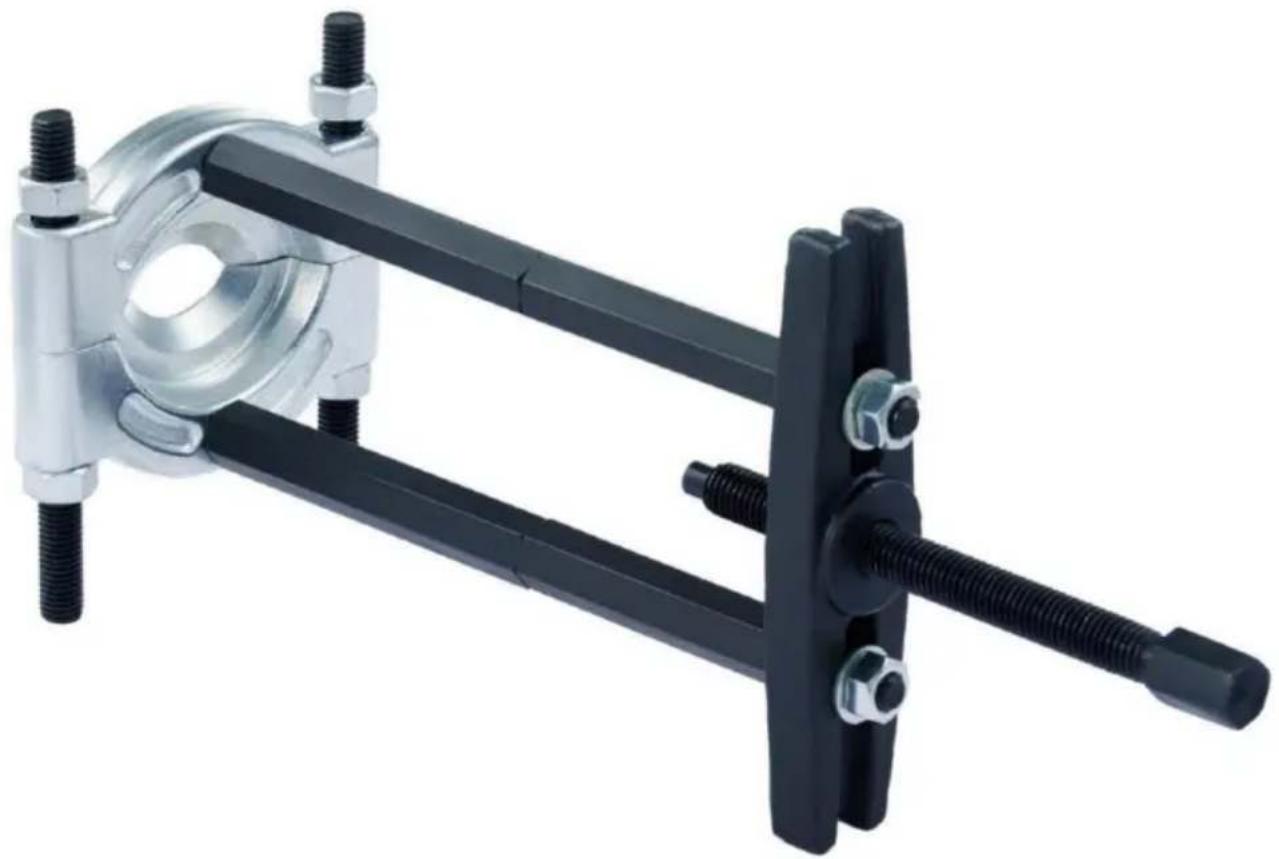

MODELL: ZX-B012

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

LAGERSEPARATOR UND ABZIEHER-SATZ

MODELL: ZX-B012

BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns.

Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie vorher dieses gesamte Handbuch

Bedienung oder Wartung dieser Produkte. Nichtbeachtung dieser Warnungen

und Anweisungen können zu Verletzungen oder Sachschäden führen

Eigentum.

Vermeiden Sie die Verwendung des Produkts durch Kinder. Und dieses Produkt ist kein Spielzeug. Lassen Sie nicht zu, dass

Kinder damit spielen.

Vorsichtsmaßnahmen bei der Montage

1. Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie dabei eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe

bei Montage und Verwendung.

1. Halten Sie den Montagebereich sauber und gut beleuchtet.
2. Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
3. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter Alkohol-, Drogen- oder Medikamenteneinfluss stehen.
4. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
5. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie alles aus und trennen Sie die Teile in einem sauberen Arbeitsbereich.

Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

1. Montieren und verwenden Sie dieses Produkt NUR gemäß diesen Anweisungen und für den beabsichtigten Zweck der Lagerentfernung und Lagerhaustrennung.
2. Gehen Sie NICHT zu weit. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht.
3. Warten Sie dieses Produkt. Prüfen Sie vor Gebrauch auf Fehlausrichtung, Blockierung, Abnutzung oder andere Schäden. Wenn ein Schaden festgestellt wird, reparieren oder ersetzen Sie die betroffenen Komponenten vor der weiteren Verwendung.

ANLEITUNG AUFBEWAHREN

SPEZIFIKATION

Modell	ZX-B012
Material	45#
Lagerteilergroßen	2 Zoll und 3 Zoll
Länge des Abzieherbeins	142mm
Jochlänge	160mm

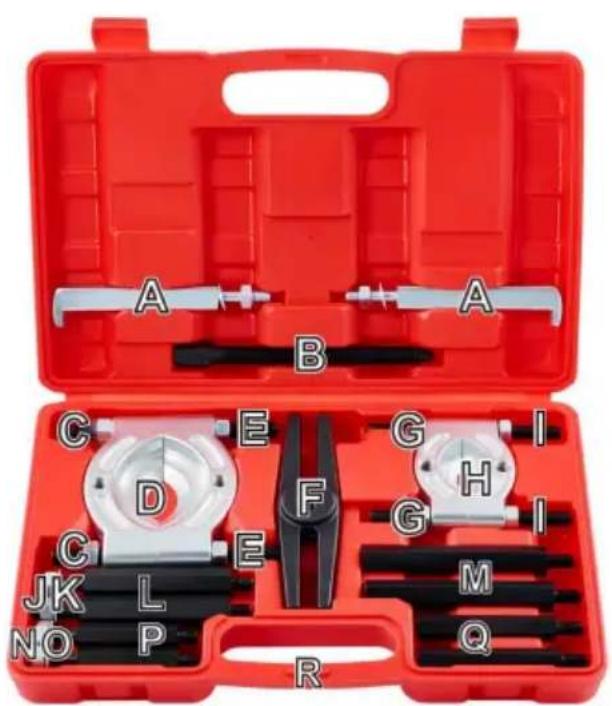

PAKETLISTE

NEIN.	Name	Menge
A	Abzieherbeine	2
B	Leitspindel	1
C	M12x1,75 Mattern	4
D	Lagertrennbacke	1
UND	M12x1,25 Schrauben	2
F	Joch	1
G	M10x1 Mattern	2
H	Lagertrennbacke	1
	M10x1 Schrauben	2
J	M10x1,5 Muttern	2
K	Unterlegscheiben	2
L	Verländerungsschrauben (Unterteil)	2
M	Verländerungsschrauben (Oberteil)	2
N	M10x1,5 Muttern	2
Ö	Unterlegscheiben	2
P	Verländerungsschrauben (Unterteil)	2
Q	Verländerungsschrauben (Oberteil)	2
R	Aufbewährungsbehälter	1

BETRIEB

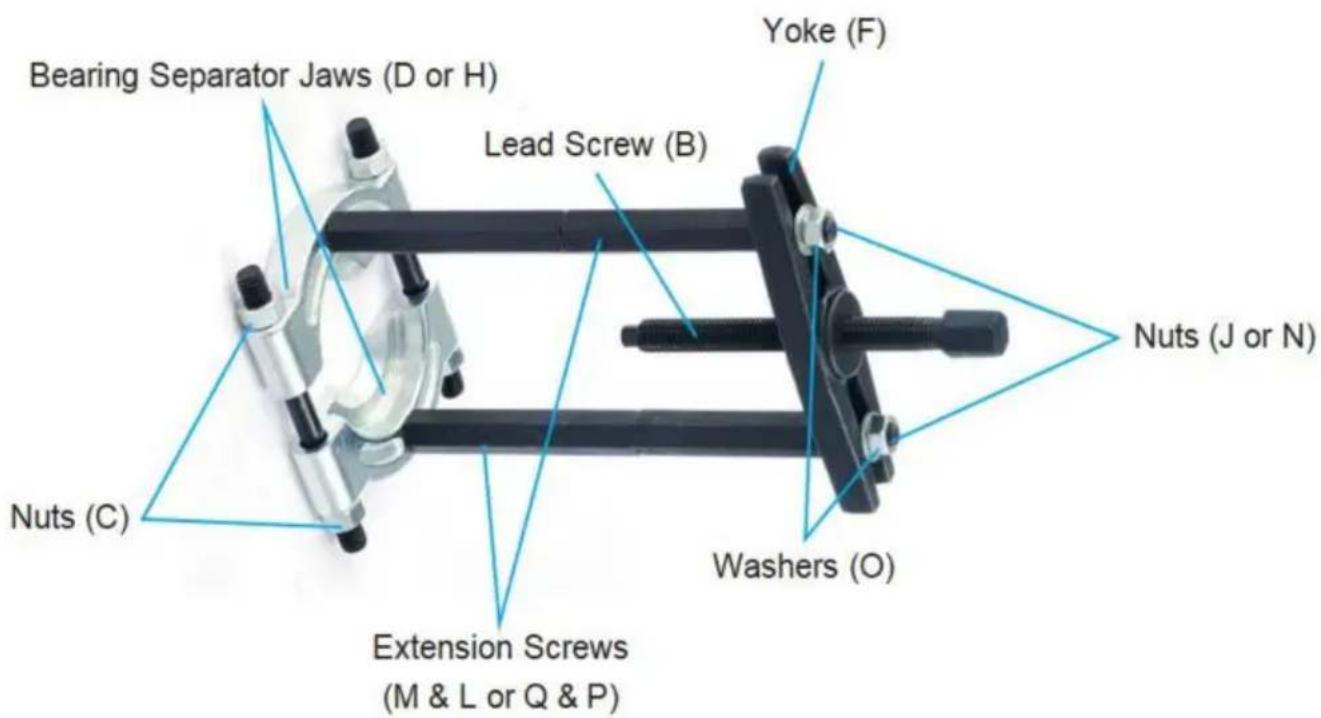

Ausbau des Lagers

1. Wählen Sie die richtige Lagertrennbacke (D oder H) für das zu entfernende Lager.
2. Lösen Sie die Muttern der Trennbacken (C) soweit, dass die Backen dahinter einrasten können das Lagergehäuse.
3. Ziehen Sie die Muttern mit Ihrem Schraubenschlüssel (nicht im Lieferumfang enthalten) gleichmäßig fest, bis die Backen fest sind

sicher hinter dem Lagergehäuse sitzen.

1. Schrauben Sie beide Verlängerungsschrauben (M & L oder Q & P) in die Lagertrennbacken wie gezeigt.

Verwenden Sie NUR Verlängerungsschrauben passender Länge.

1. Platzieren Sie das 6-Zoll-Joch (F) über den Verlängerungsschrauben und befestigen Sie es fest mit Unterlegscheiben (O) und Muttern (C).
2. Schrauben Sie die Leitspindel (B) in das Joch, bis sie die Mitte der Welle berührt, wo die Lager montiert sind.
3. Drehen Sie die Leitspindel mit ihrem Schraubenschlüssel im Uhrzeigersinn, bis sich das Lagergehäuse beginnt, von der Welle zu bewegen.
4. Drehen Sie die Leitspindel weiter, bis sich das Lagergehäuse von der Welle löst.
5. Entfernen Sie die Leitspindel, indem Sie sie gegen den Uhrzeigersinn drehen.
6. Entfernen Sie das Lagergehäuse.

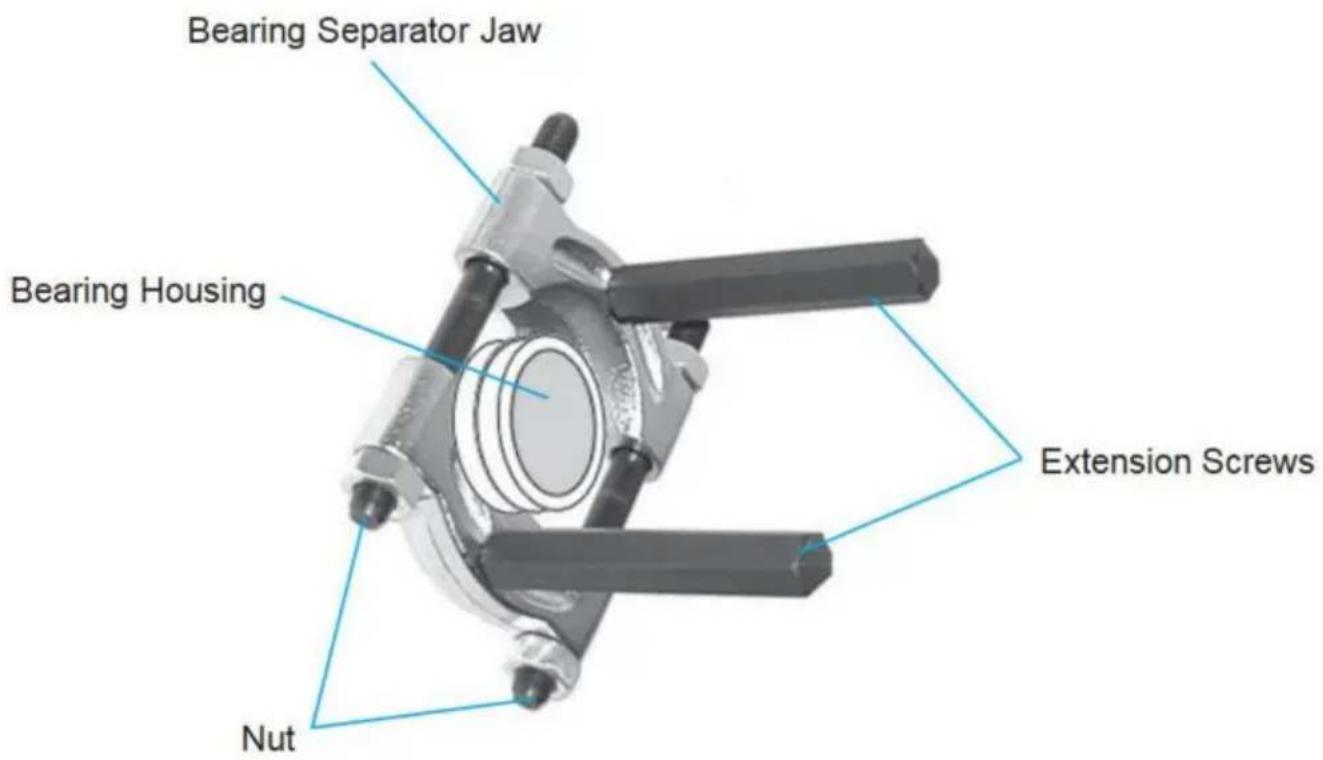

Trennung des Lagergehäuses

1. Wählen Sie die richtige Lagertrennbacke (D oder H).
2. Lösen Sie die Muttern der Trennbacken so weit, dass die Backen zwischen die Lagergehäuse greifen können.
3. Beginnen Sie mit dem Anziehen der Muttern mit einem Schraubenschlüssel, bis die Backen fest zwischen den Lagergehäusen sitzen.
4. Schrauben Sie beide Verlängerungsschrauben (M & L oder Q & P) wie abgebildet ein.

Verwenden Sie NUR Verlängerungsschrauben passender Länge.

1. Ziehen Sie die Muttern weiter an, bis die Lagergehäuse getrennt sind.

Ziehen Sie die Muttern der Trennbacken langsam und vorsichtig an, um ein zu festes Anziehen zu vermeiden, das die Lager beschädigen könnte.

Bei diesem Schritt können Sie die Verlängerungsschrauben greifen, um bei Bedarf zusätzliche Hebelwirkung zu erzielen.

1. Wenn die Lagergehäuse getrennt sind, entfernen Sie die Lagertrennbacke.

WARTUNG

Reinigen Sie diese Werkzeuge nach jedem Gebrauch mit einem sauberen, feuchten Tuch. Keine ätzenden Mittel verwenden.

Chemikalien oder scharfe Scheuermittel. Völlig sauber abspülen und trocknen lassen.

Vollständig trocknen vor der weiteren Verwendung.

Schmieren Sie die Anbaugeräte nach Bedarf, um einen reibungslosen Betrieb zu

gewährleisten. Ersetzen Sie Komponenten, wenn deren Gewinde verschlissen sind und nicht mehr reibungslos und sicher verwendet werden können.
