Produkttyp	Lageravskiljare och avdragare
Modell	ZX-B012
Märke	Vevor
Material	Stål 45#
Avskiljarstorlekar	2 tum och 3 tum
Avdragarbenslängd	142 mm
Okets längd	160 mm
Förpackningens innehåll	2 avdragarben, 1 ledarskruv, 4 muttrar M12x1.75, 2 avskiljarkäftar (D och H), 2 skruvar M12x1.25, 1 ok, 2 muttrar M10x1, 2 skruvar M10x1, 2 muttrar M10x1.5, 2 brickor, 4 förlängningsskruvar (M, L, Q, P), 2 muttrar M10x1.5, 2 brickor, 1 förvaringsställ
Huvudfunktioner	Demontering av lager och separation av lagerhus
Underhåll	Rengör med en ren, fuktig trasa efter varje användning. Torka helt. Smörj tillbehören vid behov.
Säkerhet	Använd ANSI-godkända skyddsglasögon och robusta arbetshandskar. Låt inte barn använda. Montera endast enligt instruktionerna. Överskrid inte gränserna.
Teknisk support	www.vevor.com/support
Ursprung	Tillverkad i Kina

Vanliga frågor - ZX-B012 Vevor

Hur installerar man lageravskiljaren?

Välj lämplig käft (D eller H) beroende på lagret. Lossa käftmuttrarna för att haka fast dem bakom huset. Dra åt muttrarna jämnt med en skruvnyckel tills käftarna är ordentligt fastsatta. Skruva fast förlängningsskruvarna i käftarna, placera oket och fäst det med brickor och muttrar. Skruva ledarskruven i oket tills den når axeln, vrid sedan medurs för att ta bort lagret.

Vilka säkerhetsåtgärder ska iakttas?

Bär alltid ANSI-godkända skyddsglasögon och robusta arbetshandskar. Håll arbetsområdet rent och väl upplyst. Låt inte barn använda verktyget. Montera endast enligt instruktionerna. Överskrid inte lastgränserna. Undvik att använda verktyget om du är trött eller påverkad.

Hur underhåller man verktyget?

Efter varje användning, rengör verktyget med en ren, fuktig trasa. Använd inte starka kemikalier. Skölj och torka helt. Smörj tillbehören vid behov för att säkerställa smidig drift. Byt ut komponenter om gängorna är slitna.

Vad gör man om gängorna är slitna?

Om gängorna börjar bli slitna och verktyget inte längre kan användas på ett säkert sätt, byt ut de berörda komponenterna. Kontakta Vevors tekniska support via www.vevor.com/support för reservdelar.

Kan jag använda verktyget för andra typer av lager?

Verktyget är utformat för lager på 2 tum och 3 tum. För andra storlekar behöver du lämpliga käftar. Använd inte verktyget utöver dess kapacitet för att undvika skador.

Hur monterar man avdragarbenen?

Avdragarbenen (del A) används med ledarskruven och oket. Montera dem enligt schemat i manualen. Se till att alla skruvar och muttrar är ordentligt dragna.

Var hittar man reservdelar?

Reservdelar finns hos Vevor. Se dellistan i manualen och kontakta teknisk support på www.vevor.com/support för att beställa.

Omfattas verktyget av garanti?

Ja, Vevor erbjuder garanti på sina produkter. Spara ditt elektroniska garantibevis som finns på www.vevor.com/support. Kontakta supporten vid reklamation.

Vilka är de detaljerade tekniska specifikationerna?

Modell ZX-B012, material stål 45#, avskiljare på 2" och 3", avdragarbenslängd 142 mm, okets längd 160 mm. Levereras med 2 ben, 1 ledarskruv, 4 muttrar M12, 2 käftar, 2 skruvar M12, 1 ok, etc.

Kan jag använda ytterligare förlängningar?

Verktyget levereras med förlängningsskruvar av specifika längder. Du får endast använda de medföljande förlängningsskruvarna. Användning av icke-konforma förlängningar kan äventyra säkerheten.

BRUKSANVISNING ZX-B012 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LAGERSEPARATOR

OCH UTDRAGSSÄTT

MODELL: ZX-B012

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LAGERSEPARATOR OCH UTDRAGSSÄTT

MODELL: ZX-B012

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknik

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefulla föremål fast

egendom. Undvik att barn använder produkten. Den här produkten är inte en leksak. Låt inte barn leka med den.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering och användning.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller medicin.
6. Produktens kapacitet gäller endast för korrekt och färdigmonterad produkt.
7. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde. Förvara små reservdelar utom räckhåll för barn.
8. Montera och använd ENDAST denna produkt i enlighet med dessa instruktioner och för dess avsedda syfte att avlägsna lager och separering av lagerhus.
9. RÄCK INTE för mycket. Håll alltid rätt fotfäste och balans.
10. Underhåll denna produkt. Kontrollera för felinriktning, bindning, slitage eller andra skador innan användning. Om fel upptäcks, reparera eller byt ut problemkomponenter innan vidare användning.

SPARA DESSA INSTRUKTIONER

SPECIFIKATION

Modell	ZX-B012
Material	45#
Lagersplitterstorlekar	2in&3in
Avdragare benländ	142 mm
Okländ	160 mm

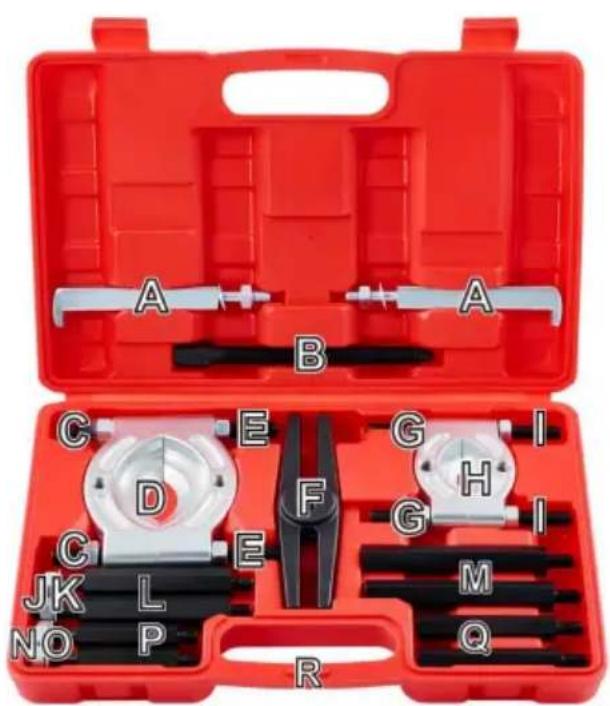

PAKETLISTA

Nej.	namn	Antal
A	Avdragarben	2
B	Blyskruv	1
C	M12x1,75 Muttrar	4
D	Lagerseparatorkäft	1
ocn2	M12x1,25 Skruvar
F	Ok	1
	M10x1 muttrarG	2
H	Lagerseparatorkäft	1
	M10×1 Skruvar	2
J	M10×1,5 Muttrar	2
K	Brickor	2
L	Förlängningsskruvar (nedre delen)	2
M	Förlängningsskruvar (övre del)	2
N	M10×1,5 Muttrar	2
O	Brickor	2
P	Förlängningsskruvar (nedre delen)	2
F	Förlängningsskruvar (övre del)	2
R	Förvaringsväka	1

DRIFT

1. Välj rätt lagerseparatorback (D eller H) för lagret som ska tas bort.
2. Lossa separatorns käftmuttrar (C) tillräckligt mycket för att käftarna ska haka bakom lagerhuset.
3. Använd din skiftnyckel (ingår ej) för att dra åt muttrarna jämnt tills käftarna är

säkert placerade bakom lagerhuset.

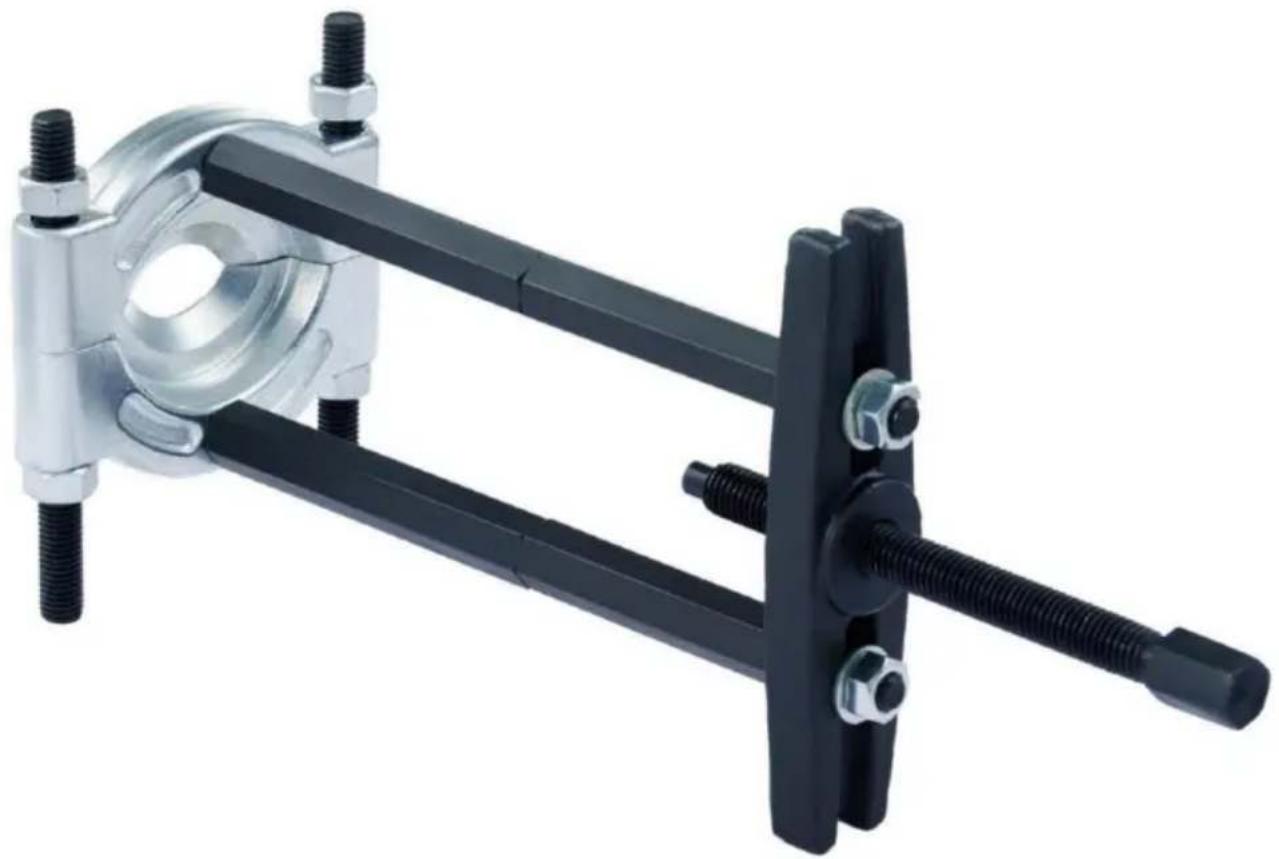

1. Skruva in båda förlängningsskruvarna (M & L eller Q & P) i lagerseparatorkäftarna som visat.

Använd ENDAST förlängningsskruvar med matchande längder.

1. Placera 6-tums oket (F) över förlängningsskruvarna och fäst ordentligt med brickor (O) och muttrar (C).
2. Skruva in ledarskruven (B) i oket tills den nuddar axelns mitt där lagren är monterade.
3. Använd skiftnyckeln och vrid ledarskruven medurs tills lagerhuset börjar röra sig från axeln.
4. Fortsätt att vrida ledarskruven tills lagerhuset är borta från axeln.
5. Ta bort ledarskruven genom att vrida den moturs.
6. Ta bort lagerhuset.

1. Välj rätt lagerseparatorback (D eller H).
2. Lossa separatorns käftmuttrar tillräckligt för att käftarna ska haka mellan varje lagerhus.
3. Använd en skiftnyckel och börja dra åt muttrarna tills käftarna sitter ordentligt fast mellan lagerhusen.
4. Skruva i båda förlängningsskruvarna (M & L eller Q & P) enligt bilden.

Använd ENDAST förlängningsskruvar med matchande längder.

1. Fortsätt att dra åt muttrarna tills lagerhusen är åtskilda.

Dra åt långsamt och försiktigt för att undvika överdragning av separatorns käftmuttrar, vilket kan skada lagren.

Du kan ta tag i förlängningsskruvarna under detta steg för extra hävstång om det behövs. 6. När lagerhusen är åtskilda, ta bort lagerseparatorbacken.

UNDERHÅLL

Rengör dessa verktyg med en ren fuktig trasa efter varje användning. Använd inte frätande medel, kemikalier eller starka slipmedel. Skölj helt rent och låt torka helt innan vidare användning.

Smörj tillbehör efter behov för att säkerställa smidig drift. Byt ut komponenter om deras gängning börjar slitas och inte kan användas smidigt och säkert.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd Enhet 5 Albert Edward House, The Pavilions Preston, Storbritannien

SHUNSHUN GmbH Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
