Tipo di prodotto	Separatore di cuscinetti ed estrattore
Modello	ZX-B012
Marca	Vevor
Materiale	Acciaio 45#
Dimensioni dei separatori	2 pollici e 3 pollici
Lunghezza della gamba dell'estrattore	142 mm
Lunghezza del giogo	160 mm
Contenuto della scatola	2 gambe estrattore, 1 vite madre, 4 dadi M12x1.75, 2 ganasce separatore (D e H), 2 viti M12x1.25, 1 giogo, 2 dadi M10x1, 2 viti M10x1, 2 dadi M10x1.5, 2 rondelle, 4 viti di estensione (M, L, Q, P), 2 dadi M10x1.5, 2 rondelle, 1 contenitore di stoccaggio
Funzioni principali	Rimozione cuscinetti e separazione di alloggiamenti cuscinetti
Manutenzione	Pulire con un panno pulito e umido dopo ogni utilizzo. Asciugare completamente. Lubrificare gli accessori se necessario.
Sicurezza	Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro robusti. Non lasciare che i bambini utilizzino. Montare solo secondo le istruzioni. Non superare i limiti.
Assistenza tecnica	www.vevor.com/support
Origine	Prodotto in Cina

Domande frequenti - ZX-B012 Vevor

Come installare il separatore di cuscinetti?

Selezionare la ganascia appropriata (D o H) in base al cuscinetto. Allentare i dadi delle ganasce per agganciarle dietro l'alloggiamento. Stringere uniformemente i dadi con una chiave fino a quando le ganasce sono saldamente fissate. Avvitare le viti di estensione nelle ganasce, posizionare il giogo e fissarlo con rondelle e dadi. Avvitare la vite madre nel giogo fino a toccare l'albero, poi girare in senso orario per rimuovere il cuscinetto.

Quali sono le misure di sicurezza da rispettare?

Indossare sempre occhiali di sicurezza approvati ANSI e guanti da lavoro robusti. Mantenere l'area di lavoro pulita e ben illuminata. Non lasciare che i bambini utilizzino l'utensile. Montare solo secondo le istruzioni. Non superare i limiti di carico. Evitare di utilizzare l'utensile se si è stanchi o sotto l'effetto di sostanze.

Come manutenere l'utensile?

Dopo ogni utilizzo, pulire l'utensile con un panno pulito e umido. Non utilizzare prodotti chimici aggressivi. Sciacquare e asciugare completamente. Lubrificare gli accessori se necessario per garantire un funzionamento fluido. Sostituire i componenti se le filettature sono usurate.

Cosa fare se le filettature sono usurate?

Se le filettature iniziano a usurarsi e l'utensile non può più essere utilizzato in sicurezza, sostituire i componenti interessati. Contattare il supporto tecnico Vevor tramite www.vevor.com/support per ottenere pezzi di ricambio.

Posso utilizzare l'utensile per altri tipi di cuscinetti?

L'utensile è progettato per cuscinetti da 2 pollici e 3 pollici. Per altre dimensioni, avrete bisogno di ganasce adatte. Non utilizzare l'utensile oltre le sue capacità per evitare danni.

Come assemblare le gambe dell'estrattore?

Le gambe dell'estrattore (parte A) sono utilizzate con la vite madre e il giogo. Assemblarle secondo lo schema nel manuale. Assicurarsi che tutte le viti e i dadi siano ben stretti.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso Vevor. Consultare la lista dei pezzi nel manuale e contattare il supporto tecnico a www.vevor.com/support per ordinare.

L'utensile è coperto da garanzia?

Sì, Vevor offre una garanzia sui suoi prodotti. Conservare il certificato di garanzia elettronico disponibile su www.vevor.com/support. Per qualsiasi reclamo, contattare il supporto.

Quali sono le specifiche tecniche dettagliate?

Modello ZX-B012, materiale acciaio 45#, separatori da 2" e 3", lunghezza gamba estrattore 142 mm, lunghezza giogo 160 mm. Fornito con 2 gambe, 1 vite madre, 4 dadi M12, 2 ganasce, 2 viti M12, 1 giogo, ecc.

Posso utilizzare estensioni aggiuntive?

L'utensile viene fornito con viti di estensione di lunghezze specifiche. È necessario utilizzare solo le viti di estensione corrispondenti fornite. L'uso di estensioni non conformi può compromettere la sicurezza.

MANUALE UTENTE ZX-B012 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi另一r espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprir tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attendamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliorari marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di questo prodotto. Mancato rispetto di questi avvertimenti e le istruzioni sono causare lesioni personali o danni a oggetti di valore proprieta.

y Evitare che i bambini utilizzino il prodotto. E quello prodotto non è un giocattolo. Non permettere bambini a glicare.

Precazioni per il montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio cui creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e quanti da lavoro pesanti durante assemblaggio e utilizzato.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcool, droghe o pharmaco.
6. Le capacité del prodotto si applicano solo al prodotto correttamente e completenesse assemblato.
7. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale. Scartare e分开are tutto parti in un'area di lavoro pulita. Si prega di tenere i piccoli pezzi di ricambio fuori alla portata dei bambini.
8. Assemblare e utilizzare quello prodotto SOLO in conformità con queste istruzioni e per lo scopo previsto di rimozione dei cuscinetti e separazione dell'alloggiamento dei cuscinetti.
9. NON esagerare. Mantenere sempre la posizione corretta e l'equilibrio.
10. Mantenere quello prodotto. Controllare eventuali disallineamenti, legature, usura o altri danni prima dell'uso. Se viene rilevato un danno, riparare o sostuire il problema componenti prima di un ulteriore utilizzo.

CONSERVA QUESTE ISTRUZIONI

SPECIFICA

Modello	ZX-B012
Materiale	45#
Dimensioni del divisore del cuscinotto	2 pollici e 3 pollici
Lunghezza della gamba dell'estrattore	142 mm
Lunghezza del giogo	160 mm

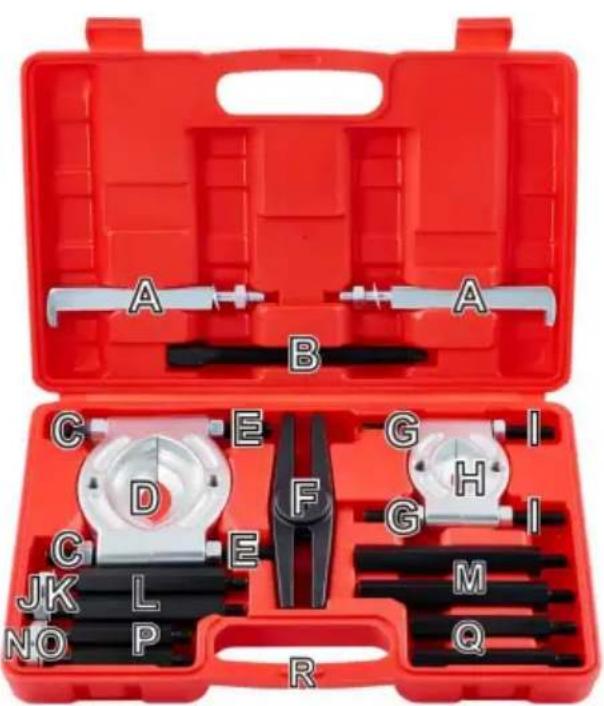

ELENCO PACCHETTI

NO.	Nome	Qtà
UN	Gambe dell'estrattore	2
B	Vite di comando	1
C	Dadi M12x1,75	4
D	Ganascia separatore del cuscinetto	1
E	Viti M12x1,25	2
F	Giogo	1
G	Dadi M10x1	2
H	Ganascia separatore del cuscinotto	1
	Viti M10×1	2
J	Dadi M10×1,5	2
K	Rondelle	2
I	Viti di estensione ( parte inferiore)	2
M	Viti di estensione ( parte superiore)	2
N	Dadi M10×1,5	2
O	Rondelle	2
P	Viti di estensione ( parte inferiore)	2
Q	Viti di estensione ( parte superiore)	2
R	Custodia	1

OPERAZIONE

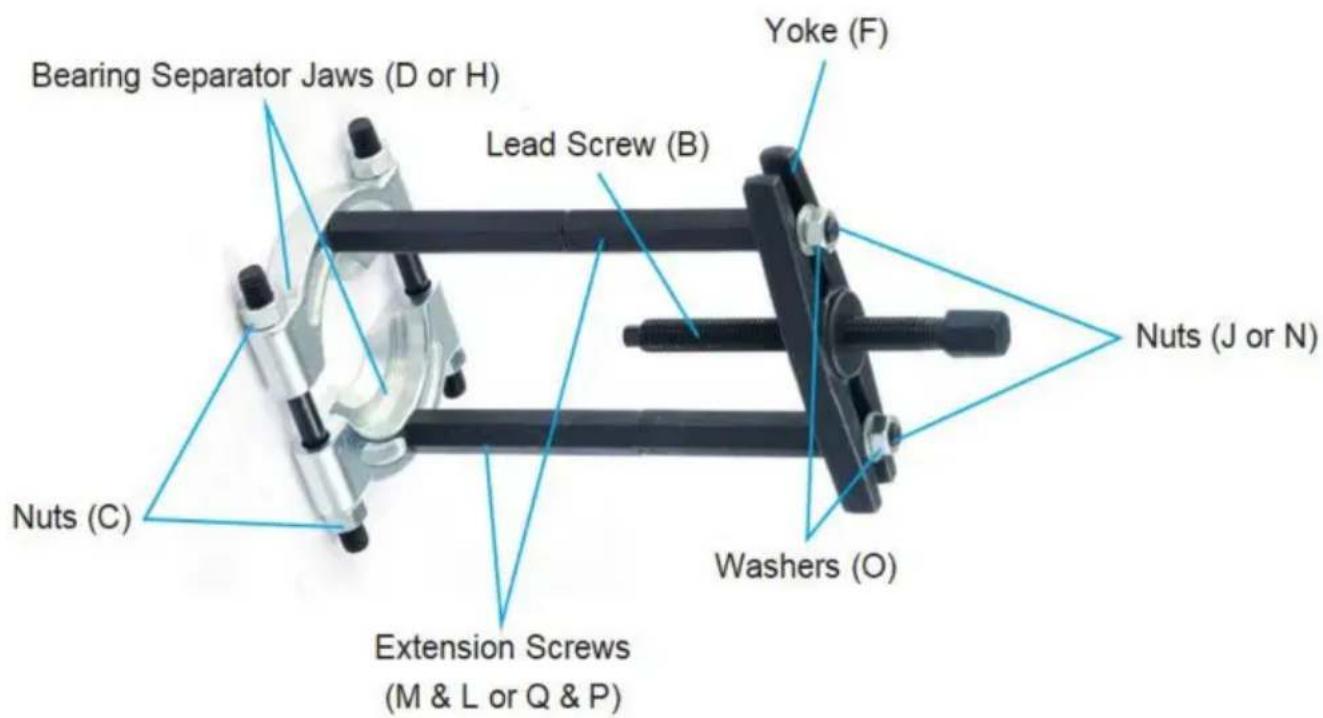

Rimozione del cuscinetto

1. Selezionare la ganascia del separatore del cuscinetto adeguata (D o H) per il cuscinetto da rimuovere.
2. Allentare i dadi delle ganasse del separatore (C) quanto basta per consentire alle ganasse di agganciarsi dietro l'alloggamento del cuscinetto.
3. Utilizzare la chiave (non inclusa) per serrare uniformamente i dadi fino a quando le ganasse non si staccano

fissato saldamente dietro l'alloggiamento del cuscinetto.

1. Avvitare entrambé le viti di estensione (M e L o Q e P) nelle ganasse del separatore del cuscinetto come migliorato.

Utilizzare SOLO viti di prolunga di lunghezze corrispondenti.

1. Posizione are il giogo da 6 pollici (F) sulle viti di estensione e fissarlo saldamente con
   rondelle (O) e dadi (C).
2. Avvitare la vite di lavoro (B) nella forcella finché non tocca il centro dell'albero
   dove sono montati i cuscinetti.
3. Utilizzando la chiave inglese, ruotare la vite di lavoro in senso orario fino all'alloggamento del cuscinetto
   inizia a staccarsi dall'albero.
4. Continuare a girare la vite di commande finché l'alloggiamo del cuscinetto non si stacco dall'albero.
5. Rimuovere la vite di lavoro ruotandola in senso antiorario.
6. Rimuovere l'alloggiamento del cuscinetto.

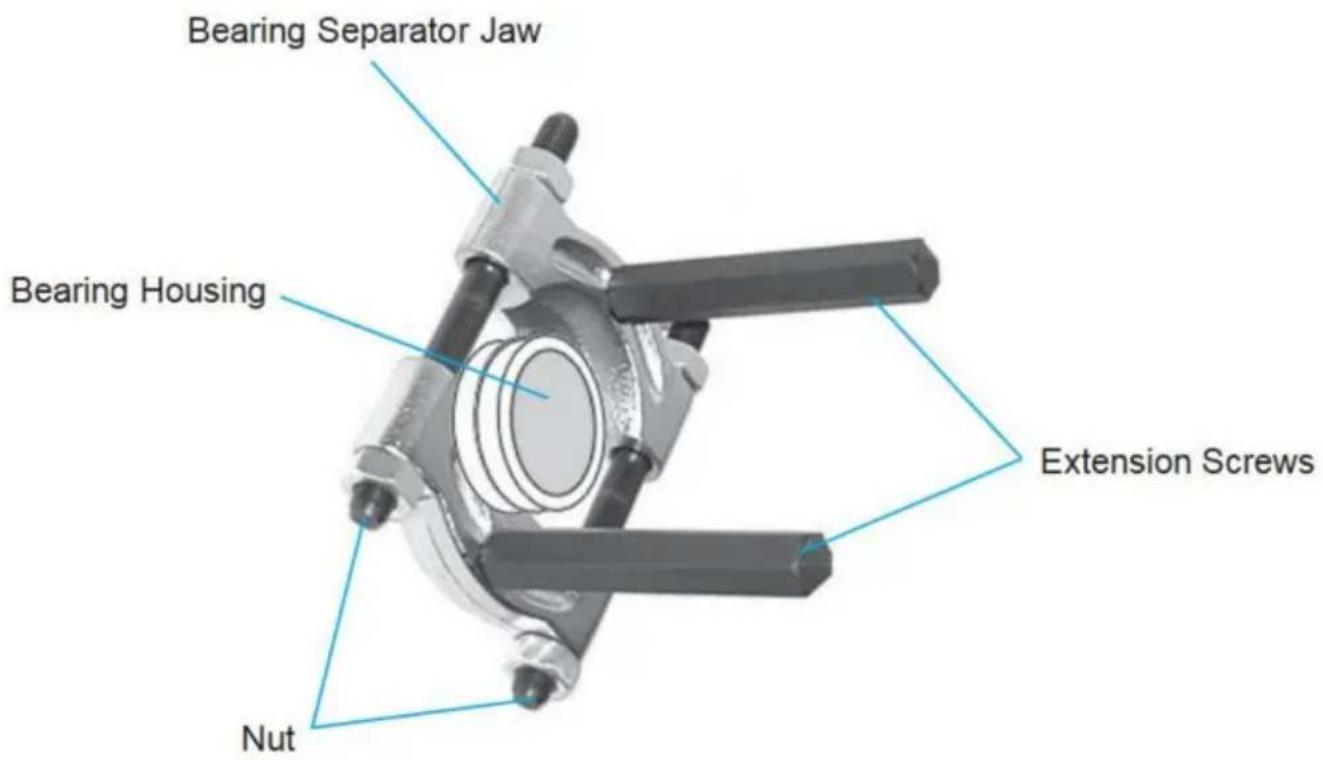

Separazione dell'alloggiamento dei cuscinetti

1. Selezionare la ganascia del separatore del cuscinetto corretta (D o H).
2. Allentare i dadi delle ganasse del separatore quando basta per consentire alle ganasse di incastrassi ciascun alloggiamento del cuscinetto.

3. Utilizzato una chiave, iniziare a serrare i dadi finché le ganasse non sono fissate saldamente tra gli alloggamenti dei cuscinetti.

4. Avvitare entrambe le viti di estensione (M e L o Q e P) come migliorato.

Utilizzare SOLO viti di prolunga di lunghezze corrispondenti.

1. Continuare a serrare i dadi fino a separare gli alloggiamenti dei cuscinetti.

Stringere lentamente e con attenzione per evitare di serrareccessivamente i dadi della ganascia del separatore, che potrebbe danneggiare i cuscinetti.

Puoi afferrare le viti di estensione durante quello passaggio per ottenere una leva extra, se necessario.

1. Una volta separati gli alloggiamenti dei cuscinetti, rimuovere la ganascia del separatore dei cuscinetti.

MANUTENZIONE

y Pulire quosti strumenti con un panno umido e pulito dopo agli utilizzato. Non usare sostanze caustiche prodotti chimici o abrasivi aggressivi. Risciacquare completamente pulito e lasciare asciugare completeness prima di un ulterioriore

utilizzato. y Lubricare gli accessori secondo necessità per garantire un funzionamento

regolare. y Sostituire i componenti se la loro filettatura inizia a usurarsi e non può essere utilizzata,.
senza intoppi e in sicurezza.
