YS-103 - Drukmeetinstrument Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Benzinedrukmeterkit
Merk	Vevor
Model	YS-103
Drukbereik	0-300 psi (0-2000 kPa)
Manometerlengte	660 mm (met snelkoppelingen)
Afmetingen opbergkoffer	370 x 235 x 80 mm
Materiaal behuizing	Kunststof
Inclusief adapters	M10 mm, M12 mm, M18 mm
Inclusief slangen	2 slangen M14 mm (305 mm), 1 slang M16 mm (185 mm), 1 metalen buis M14 mm (245 mm)
Reparatieset	10 afdichtringen, 4 ventielen
Vereiste beschermingsmiddelen	Stofmasker, veiligheidsbril, gehoorbescherming, handschoenen
Hoofdgebruik	Compressietest van motorcilinders
Testprocedure	Motor op normale bedrijfstemperatuur brengen, bougies verwijderen, adapter vastdraaien, motor starten, druk aflezen
Interpretatie van resultaten	Max. 10% verschil tussen cilinders; lage waarden duiden op slijtage of defecte pakkingen
Onderhoud	Na elk gebruik reinigen, vóór gebruik staat van onderdelen controleren
Opslag	Op een droge plaats, in de meegeleverde koffer
Productie	China
Technische ondersteuning	www.vevor.com/support
Talen handleiding	FR, DE, IT, NL, PL, SV, etc.
Aantal pagina's handleiding	64

Veelgestelde vragen - YS-103 Vevor

Hoe gebruik ik de drukmeterkit YS-103?

Zorg ervoor dat de motor op normale bedrijfstemperatuur is, schakel de ontsteking uit, verwijder de bougies, kies de juiste adapter, schroef deze met de hand vast, sluit de manometer aan, start dan de motor totdat de druk stopt met stijgen. Laat de druk ontsnappen via de ontlastklep.

Welke adapters zijn inbegrepen bij de YS-103?

De set bevat drie adapters: M10 mm, M12 mm en M18 mm om te passen op verschillende bougiedraden.

Wat te doen als de drukwaarde te laag is?

Een lage waarde kan duiden op slijtage van zuigerveren, een defecte klep of een beschadigde koppakking. Voeg een theelepel olie toe aan de cilinder en test opnieuw: als de druk stijgt, zijn de veren waarschijnlijk versleten.

Hoe interpreteer ik een drukverschil tussen aangrenzende cilinders?

Als twee aangrenzende cilinders een druk hebben die 20 psi of meer lager is dan de andere, kan dit wijzen op een defecte koppakking of een gescheurde cilinderkop. Controleer op water of olie in de cilinders.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een stofmasker, een veiligheidsbril, gehoorbescherming en handschoenen. Houd de werkplek schoon en houd kinderen en huisdieren uit de buurt.

Is de YS-103-kit compatibel met alle motoren?

De set is ontworpen voor de meeste benzinemotoren. Gebruik de meegeleverde adapters om overeen te komen met de bougiedraden. Voor motoren met moeilijk bereikbare bougies, gebruik de meegeleverde afstandsslang.

Hoe onderhoud ik de manometer YS-103?

Reinig de manometer en accessoires na elk gebruik met een droge doek. Berg alles op in de meegeleverde kunststof koffer op een droge plaats. Controleer periodiek de staat van de afdichtingen en ventielen.

Wat betekent een druk die geleidelijk stijgt over meerdere slagen?

Als de naald langzaam stijgt en pas na meerdere slagen het maximum bereikt, kan dit wijzen op een vastzittende klep of een probleem met de zuigerveren.

Kan ik de YS-103-kit gebruiken zonder de ontsteking uit te schakelen?

Nee, het is absoluut noodzakelijk om het ontstekingssysteem uit te schakelen voordat u de bougies verwijdert en de test uitvoert om elektrische schokken en schade te voorkomen.

Waar kan ik technische ondersteuning krijgen voor mijn YS-103?

Neem contact op met de klantenservice van Vevor via [e-mail] of bezoek www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING YS-103 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

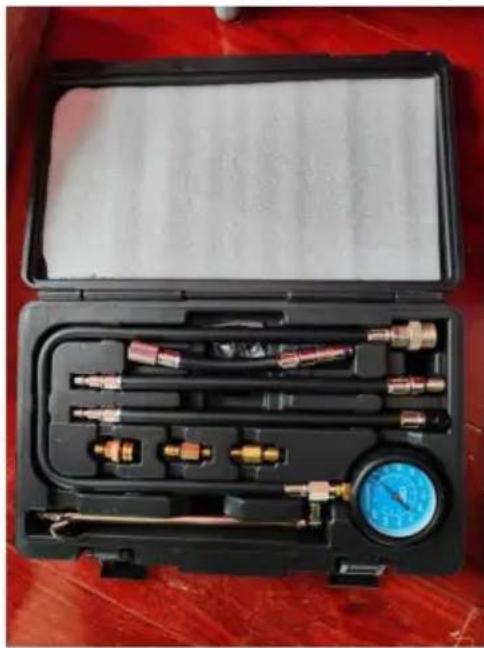

CILINDER

DRUKMETER

MODEL:YS-103

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

	Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag altijd een stofmasker als u dit product gebruikt.product.
	Waarschuwing: draag altijd een oogbescherming als u dit product gebruikt.product.
	Waarschuwing: draag altijd gehoorbeschermers als u dit apparaat gebruikt.product.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

ÿ Zelfs bij gebruik zoals voorgeschreven, is het niet mogelijk om alle resterende risico's te elimineren

factoren. Wees voorzichtig. Als u niet zeker weet of de juiste en veilige

Probeer het niet te gebruiken als u niet weet hoe u dit product moet gebruiken.

ÿ Ongelukken kunnen gebeuren als banken en werkplekken rommelig of vuil zijn.

Vloeren moeten vrijgehouden worden; vermijd werken waar de vloer glad is.

te ver gaan.

ÿ Kinderen en huisdieren moeten altijd op een veilige afstand van uw werk worden gehouden

gebied. Laat kinderen of ongetrainde personen dit product niet gebruiken.

ÿ Draag geen loszittende kleding, stropdassen, sieraden of andere items die

vast komen te zitten. Lang haar moet bedekt of vastgebonden zijn.

ÿ Het gebruik van ongeschikte accessoires kan gevaarlijk zijn en uw garantie ongeldig maken.

ÿ Controleer voor elk gebruik of er onderdelen van dit product beschadigd zijn of ontbreken, en

controleer of het goed werkt en de beoogde functie uitvoert. Gebruik het niet

als het defect is.

BEWAAR DEZE INSTRUCTIES

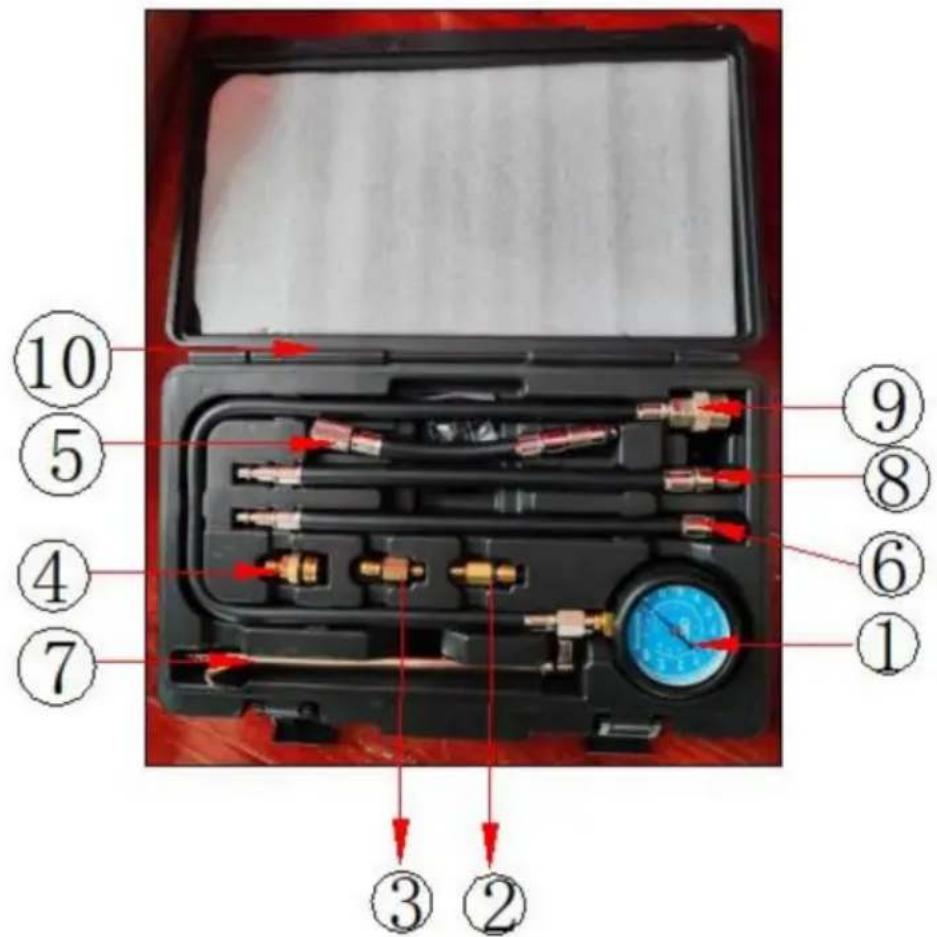

PRODUCTGEGEVENS

1. Voordat u een compressietest uitvoert, moet u de motor laten draaien totdat deze een normaal toerental heeft bereikt. bedrijfstemperatuur.
2. Zet de motor af, koppel alle bougiekabels los en leg ze volgens cilindernummers.
3. Draai alle bougies ongeveer één slag los, maar verwijder ze niet. Gebruik een luchtslang of een harde borstel om al het vuil van de bougieschroefdraad te verwijderen
4. Verwijder het luchtfilter en zet de gashendel volledig open, waarbij u erop let om de connector of gasklepcomponenten niet te beschadigen of aan te tasten.

Voorzorgsmaatregel!

Sluit de gaskleppositie niet opnieuw voordat u de motor start, omdat dit tot gevolg kan hebben dat ernstige schade aan de motor veroorzaken

1. Schakel het ontstekingssysteem uit. Volg de aanbevelingen van de fabrikant of Raadpleeg de reparatiehandleiding voor de procedures.
2. Selecteer de bougies en/of slangadapters die nodig zijn voor het voertuig. Schroef de adapter en/of slang in het bougiegat. Alleen met de hand vastdraaien - gebruik geen sleutel. Zie figuur 1.

Let op: Gebruik in de externe motorplug een externe slang. Gebruik geen externe slang in een gat met een korte afstand - het kan de bovenkant van de zuiger raken en de motor.

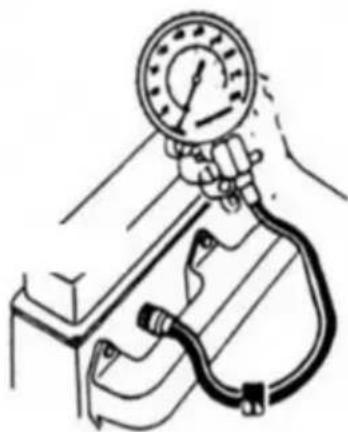

Figuur 1

Installatie van compressiemeter

1. Sluit de connector aan op de multimeter en slangen. Zorg ervoor dat de slang de fittingen volledig vastzitten.
2. Draai de motor rond en meet de compressiedruk totdat de druk het lezen op de klok stopt met stijgen.
3. Noteer de compressiewaarde en druk vervolgens op het onderste overdrukventiel om de druk, zoals weergegeven in Figuur 2. Herhaal de test. Noteer de meting, laat de druk en verwijder de slang van de bougiedraad.

Figuur 2

Afsluiter voor het aflaten van druk

1. Sluit de slang opnieuw aan op de volgende bougie om te testen en herhaal stappen 6 tot en me om de andere cilinders te testen.

GEBRUIKSAANWIJZING

Testresultaat

1. In een normale cilinder moet de wijzer van de drukmeter tijdens het vullen omhoog wijzen. elke compressieslag tot het zijn piek bereikt. Volgens de fabrikant specificaties, moeten alle cilinders de druk in het voertuig weergeven. De De aflezing van elke cilinder mag niet meer dan 10% bedragen.
2. Als de naald niet omhoog beweegt zoals beschreven in paragraaf 1 hierboven, of als deze behoudt dezelfde waarde gedurende meerdere slagen en begint dan te stijgen, de cilinder Er kan een klep vastzitten.
3. Als de compressiewaarde volgens de specificaties van de fabrikant veel hoger dan het voertuig en kan duiden op een ophoping van steenkool in de cilinder. kan ook betekenen dat de zuiger of cilinderkop is aangepast.
4. Als de waarden van twee aangrenzende cilinders 20 psi (of hoger) lager zijn dan de andere cilinder, kan dit duiden op een defecte cilinderkoppakking of een gebarsten cilinderkop. Onder deze omstandigheden kan er water (koelvloeistof) en olie in beide cilinders.
5. Als de waarden tussen de cilinders laag zijn of aanzienlijk verschillen, giet er dan één

theelepel olie van klasse 30 in elke cilinder en test opnieuw. Als de waarden stijgen aanzienlijk, de storing kan worden veroorzaakt door een onjuiste installatie of slijtage van de zuiger ring. Als de waarden bijna hetzelfde zijn, is de klep en/of gerelateerde componenten kan de oorzaak zijn. Verbrand of beschadigd. De zuiger kan ook deze resultaten veroorzaken.

1. Maak de bougies schoon, plaats ze terug en plaats ze terug in de volgorde waarin ze zijn geplaat verwijderd of nieuwe bougies geïnstalleerd. Sluit elke bougiekabel opnieuw aan op de aangesloten bougie.
2. Sluit de gasklep weer aan op de gasklepstand. Sluit de ontsteking weer aan systeemkabel die in stap 5 van dit testproces is losgekoppeld.

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support
