Type de produit	Kit de mesure de pression d'essence
Marque	Vevor
Modèle	YS-103
Plage de pression	0-300 psi (0-2000 kPa)
Longueur du manomètre	660 mm (avec raccords rapides)
Dimensions du boîtier de rangement	370 x 235 x 80 mm
Matériau du boîtier	Plastique
Adaptateurs inclus	M10 mm, M12 mm, M18 mm
Tuyaux inclus	2 tuyaux M14 mm (305 mm), 1 tuyau M16 mm (185 mm), 1 tube métallique M14 mm (245 mm)
Kit de réparation	10 bagues d'étanchéité, 4 valves
Équipements de protection requis	Masque anti-poussière, lunettes, protections auditives, gants
Utilisation principale	Test de compression des cylindres de moteur
Procédure de test	Faire tourner le moteur jusqu'à la température normale, retirer les bougies, visser l'adaptateur, démarrer le moteur, lire la pression
Interprétation des résultats	Différence max de 10% entre cylindres ; faibles lectures indiquent usure ou joints défectueux
Entretien	Nettoyer après chaque usage, vérifier l'état des pièces avant utilisation
Stockage	Dans un endroit sec, dans le boîtier fourni
Fabrication	Chine
Assistance technique	www.vevor.com/support
Langues de la notice	FR, DE, IT, NL, PL, SV, etc.
Nombre de pages de la notice	64

FOIRE AUX QUESTIONS - YS-103 Vevor

Comment utiliser le kit de mesure de pression YS-103 ?

Assurez-vous que le moteur est à température de fonctionnement normale, coupez l'allumage, retirez les bougies, choisissez l'adaptateur adapté, vissez-le à la main, connectez le manomètre, puis démarrez le moteur jusqu'à ce que la pression cesse d'augmenter. Relâchez la pression via la soupape de décharge.

Quels adaptateurs sont inclus avec le YS-103 ?

Le kit comprend trois adaptateurs : M10 mm, M12 mm et M18 mm pour s'adapter à différents filetages de bougies.

Que faire si la lecture de pression est trop basse ?

Une lecture basse peut indiquer une usure des segments de piston, une soupape défectueuse ou un joint de culasse endommagé. Ajoutez une cuillère à café d'huile dans le cylindre et retestez : si la pression augmente, les segments sont probablement usés.

Comment interpréter une différence de pression entre cylindres adjacents ?

Si deux cylindres adjacents affichent une pression inférieure de 20 psi ou plus par rapport aux autres, cela peut signaler un joint de culasse défectueux ou une culasse fissurée. Vérifiez la présence d'eau ou d'huile dans les cylindres.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours un masque anti-poussière, des lunettes de protection, des protections auditives et des gants. Maintenez la zone de travail propre et éloignez les enfants et les animaux.

Le kit YS-103 est-il compatible avec tous les moteurs ?

Le kit est conçu pour la plupart des moteurs à essence. Utilisez les adaptateurs fournis pour correspondre au filetage des bougies. Pour les moteurs avec des bougies difficiles d'accès, utilisez le tuyau à distance fourni.

Comment entretenir le manomètre YS-103 ?

Après chaque utilisation, nettoyez le manomètre et les accessoires avec un chiffon sec. Rangez le tout dans le boîtier en plastique fourni, dans un endroit sec. Vérifiez périodiquement l'état des joints et des valves.

Que signifie une pression qui monte progressivement sur plusieurs courses ?

Si l'aiguille monte lentement et n'atteint son maximum qu'après plusieurs courses, cela peut indiquer une soupape coincée ou un problème de segment.

Puis-je utiliser le kit YS-103 sans couper l'allumage ?

Non, il est impératif de couper le système d'allumage avant de retirer les bougies et d'effectuer le test pour éviter les chocs électriques et les dommages.

Où puis-je obtenir une assistance technique pour mon YS-103 ?

Contactez le service après-vente de Vevor à l'adresse [e-mail] ou visitez www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI YS-103 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

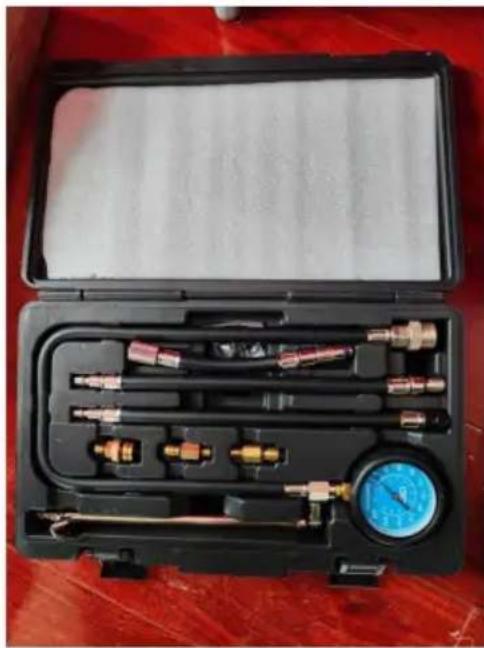

Kit de mesure de la pression de l'essence

MODÈLE : YS-103

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CYLINDRE

PRESSIMETRIQUE

MODÈLE : YS-103

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire Lisez attentivement le manuel d'instructions.
	Avertissement - Assurez-vous de porter des masques anti-poussière lorsque vous utilisez ce produit. produit.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit.
	Avertissement - Assurez-vous de porter des protections auditives lorsque vous utilisez ce produit. produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

MESURES DE SÉCURITÉ IMPORTANTES

Même lorsqu'il est utilisé conformément aux prescriptions, il n'est pas possible d'éliminer tous les risques résiduels facteurs. À utiliser avec précaution. Si vous n'êtes pas sûr de la façon correcte et sûre manière d'utiliser ce produit, n'essayez pas de l'utiliser.

Des accidents peuvent survenir lorsque les bancs et les zones de travail sont encombrés ou sales. Les sols doivent être maintenus dégagés ; évitez de travailler là où le sol est glissant. dépassement.

Les enfants et les animaux domestiques doivent toujours être tenus à une distance de sécurité de votre travail zone. Ne laissez pas les enfants ou les personnes non formées utiliser ce produit.

Ne portez pas de vêtements amples, de cravates, de bijoux ou d'autres articles qui pourraient se faire prendre. Les cheveux longs doivent être couverts ou attachés.

L'utilisation d'accessoires inappropriés peut être dangereuse et annuler votre garantie.

Avant chaque utilisation, vérifiez si une pièce de ce produit est endommagée ou manquante, et vérifiez qu'il fonctionnera correctement et remplira sa fonction prévue. N'utilisez pas s'il est défectueux.

CONSERVEZ CES INSTRUCTIONS

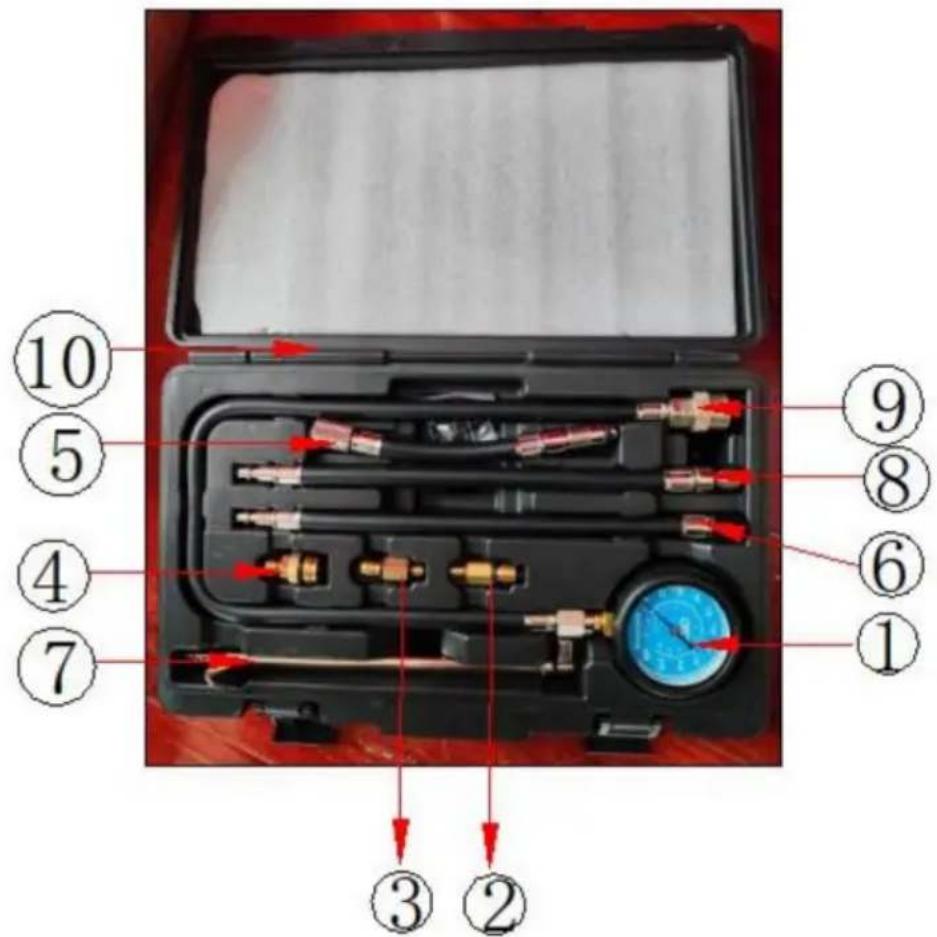

DÉTAILS DU PRODUIT

Numéro Nom		Caractéristiques
1	Manomètre	Plage de pression : (0-300 psi, 0-2000 kpa)Longueur : 660 mm (y compris les joints rapides)
2	Adaptateur	M10mm
3	Adaptateur	M12mm
4	Adaptateur	M18mm
5	Tuyau	Tuyau d'assemblage standardM14 mm, longueur : 305 mm
6	Tuyau	M14mm Longueur : 305 mm
7	Tube métallique	M14mm Longueur : 245 mm
8	Tuyau	M16mm Longueur : 185 mm
9	Réparer le kit	bague d'étanchéité * 10, valves à l'intérieur * 4
	Boite en plastique10	370*235*80mm

PARAMÈTRES TECHNIQUES

Modèle	YS-103
Plage de pression	0-300 psi
Taille du produit	370*235*80mm

ATTENTIONS

1. Avant d'effectuer un test de compression, faites tourner le moteur jusqu'à ce qu'il atteigne la normale. température de fonctionnement.
2. Arrêtez le moteur, débranchez tous les câbles de prise et disposez-les selon numéros de cylindre.
3. Desserrez toutes les bougies d'allumage d'environ un tour, mais ne les retirez pas. un tuyau d'air ou une brosse dure pour éliminer toute la saleté des filetages de la bougie
4. Retirez le filtre à air et placez la manette des gaz en position complètement ouverte, en prenant soin ne pas endommager ni impacter le connecteur ou les composants de l'accélérateur. Précaution!

Ne refermez pas la position du papillon des gaz avant de démarrer le moteur, car cela pourrait causer de graves dommages au moteur

1. Coupez le système d'allumage. Suivez les recommandations du fabricant ou reportez-vous au manuel de réparation pour les procédures.

2. Sélectionnez les bougies d'allumage et/ou les adaptateurs de tuyaux requis pour le véhicule. Vissez les adaptateur et/ou tuyau dans le trou de la bougie. Serrez à la main uniquement - n'utilisez pas de clé. Voir la figure 1.

Attention : Dans la prise du moteur à distance, utilisez un tuyau à distance. N'utilisez pas de tuyau à distance tuyau dans un trou à courte distance - il peut heurter le haut du piston et endommager le moteur.

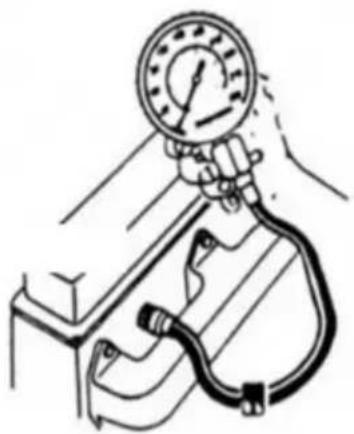

Figure 1 Installation d'un compresseur

1. Connectez le connecteur au multimètre et aux tuyaux. Assurez-vous que le tuyau les raccords sont entièrement engagés.
2. Faites tourner le moteur et mesurez la pression de compression jusqu'à ce que la pression la lecture sur l'horloge cesse d'augmenter.
3. Enregistrez la lecture de compression, puis appuyez sur la soupape de décharge inférieure pour libérer la pression, comme indiqué sur la figure 2. Répétez le test. Enregistrez la lecture, relâchez la pression et retirez le tuyau du filetage de la bougie.

Figure 2

Vanne d'arrêt pour relâcher la pression

1. Rebranchez le tuyau à la bougie suivante pour le test et répétez les étapes 6 à 10 pour que les autres cylindres soient testés.

MODE D'EMPLOI

Résultat du test

1. Dans un cylindre normal, l'aiguille du manomètre doit indiquer vers le haut pendant chaque course de compression jusqu'à ce qu'elle atteigne son maximum. Selon les instructions du fabricant spécifications, tous les cylindres doivent afficher la pression à l'intérieur du véhicule. la lecture de chaque cylindre ne doit pas dépasser 10%.
2. Si l'aiguille ne se déplace pas vers le haut comme décrit au paragraphe 1 ci-dessus, ou si elle maintient la même valeur pendant plusieurs courses puis commence à monter, le cylindre il se peut qu'une valve soit coincée.
3. Si, selon les spécifications du fabricant, la lecture de compression est beaucoup plus haut que le véhicule et peut indiquer une accumulation de charbon dans le cylindre. peut également indiquer que le piston ou la culasse a été modifié.
4. Si les lectures de deux cylindres adjacents sont inférieures de 20 psi (ou plus) à la autre cylindre, cela peut indiquer un joint de culasse défectueux ou une fissure culasse. Dans ces conditions, on peut trouver de l'eau (liquide de refroidissement) et de l'huile dans les deux cylindres.
5. Si les lectures entre les cylindres sont faibles ou significativement différentes, versez-en un

cuillère à café d'huile de grade 30 dans chaque cylindre et refaites le test. Si les lectures augmentent de manière significative, le défaut peut être causé par une mauvaise installation ou l'usure du piston anneau. Si les lectures sont presque identiques, la vanne et/ou les composants associés peut en être la cause. Brûlé ou endommagé. Le piston peut également être à l'origine de ces résultats.

1. Nettoyez, réinstallez et réinstallez les bougies d'allumage dans l'ordre dans lequel elles ont été retirer ou installer de nouvelles bougies d'allumage. Reconnecter chaque câble de bougie d'allumage à la bougie connectée.

2. Refermez le papillon des gaz en position d'accélérateur. Rebranchez le contact câble système qui a été déconnecté à l'étape 5 de ce processus de test.
