BRUKSANVISNING YS-103 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

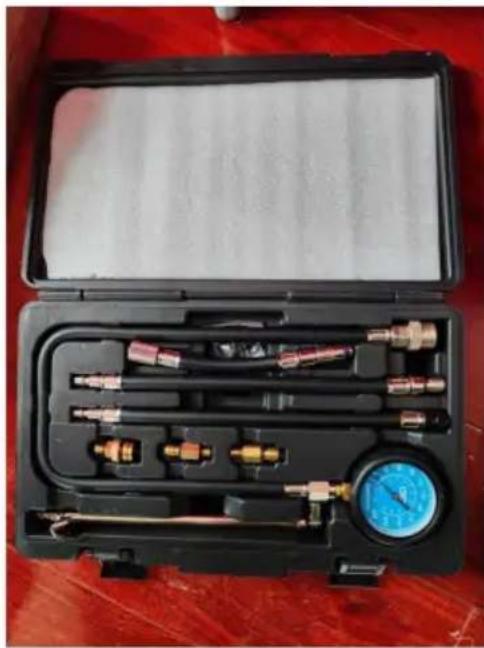

Kit för mätning av bensintryck

MODELL:YS-103

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

CYLINDER

TRYCKMÄTARE

MODELL:YS-103

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.
	Varning- Var noga med att bära dammasker när du använder detta produkt.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Varning- Var noga med att bära hörselskydd när du använder detta produkt.
	Varning- Var noga med att bära handskar när du använder denna produkt

VIKTIGA SÄKERHETSÄTGÄRDER

ÿ Även när den används enligt föreskrifterna är det inte möjligt att eliminera alla kvarstående risker faktorer. Använd med försiktighet. Om du alls är osäker på rätt och säker sätt att använda denna produkt, försök inte använda den.

ÿ Olyckor kan inträffa där bänkar och arbetsområden är röriga eller smutsiga. Golv måste hållas fria; undvik att arbeta där golvet är halt. Gör inte det skjuta över målet.

ÿ Barn och husdjur ska alltid hållas på säkert avständ från ditt arbete område. Låt inte barn eller outbildade personer använda denna produkt.

ÿ Bär inte löst sittande kläder, slipsar, smycken eller andra föremål som kan bli fångad. Långt här ska täckas eller bindas tillbaka.

ÿ Att använda felaktiga tillbehör kan vara farligt och göra din garanti ogiltig.

ÿ Före varje användning, kontrollera om någon del av denna produkt är skadad eller saknas, och kontrollera att den fungerar korrekt och utför sin avsedda funktion. Använd inte den om den är defekt.

SPARA DESSA INSTRUKTIONER

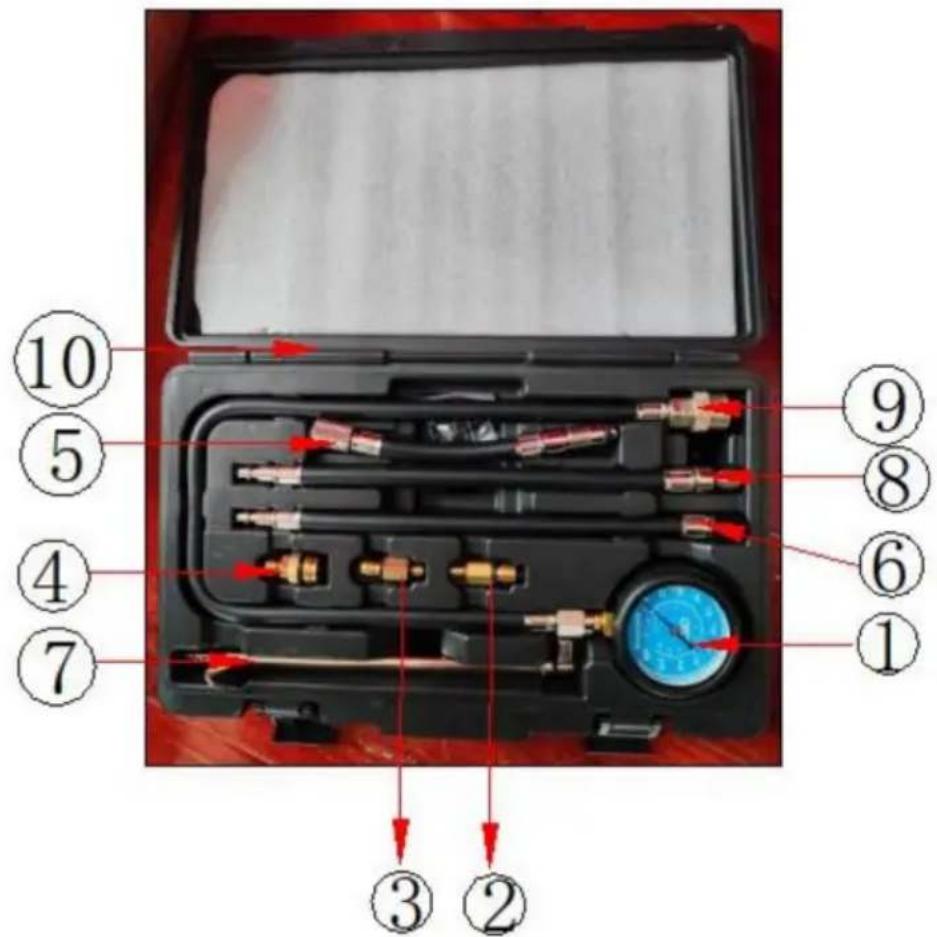

PRODUKTINFORMATION

Nummer Namn		Specifikationer
1	Tryckmätare	Tryckområde: 0-300psi, 0-2000kpa Längd: 660 mm (inklusive snabba skarvar)
2	Adapter	M10mm
3	Adapter	M12mm
4	Adapter	M18mm
5	Slang	Montering StandardslangM14mm, Längd: 305mm
6	Slang	M14mm Längd: 305mm
7	Metallrör	M14mm Längd: 245mm
8	Slang	M16mm Längd: 185mm
9	Fixa satsen	tätningsring *10 ventiler inuti*4
	Plastlåda10	370*235*80mm

TEKNISKA PARAMETRAR

Modell	YS-103
Tryckområde	0-300psi
Produktstorlek	370*235*80mm

OBS

1. Innan du utför ett kompressionstest, kör motorn tills den när normal driftstemperatur.
2. Stanna motorn, koppla loss alla stickproppskablar och ordna dem enligt cylindernummer.
3. Lossa alla tändstift ungefär ett varv, men ta inte bort dem. Använda en luftslang eller en hård borste för att få bort all smuts från tändstiftsgängorna
4. Ta bort luftfiltret och placera gasreglaget i helt öppet läge, var försiktig att inte skada eller påverka kontakten eller gasreglagets komponenter.

Stäng inte gasspjällsläget igen innan du startar motorn, eftersom det kan göra det orsaka allvarliga skador på motorn

1. Stäng av tändsystemet. Följ tillverkarens rekommendationer eller se reparationsmanualen för procedurer.
2. Välj de tändstift och/eller slangadaptrar som krävs för fordonet. Skruva fast adapter och/eller slang in i tändstiftshålet. Dra åt endast för hand - använd inte en rycka. Se figur 1.

Observera: Använd en fjärransluten slang i den fjärranslutna motorpluggen. Använd inte en fjärrkontroll slang i ett kort hål - den kan träffa kolvens överkant och skada

motor.

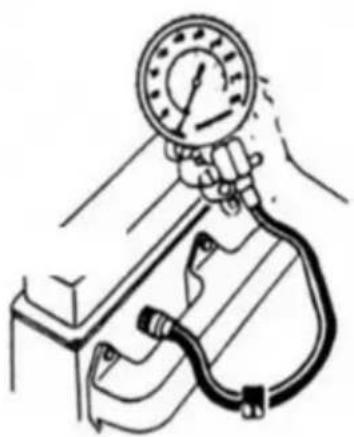

Figur 1 Installation av kompressionsmätare

1. Anslut kontakten till multimetern och slangarna. Se till att slangen

beslagen är helt inkopplade.

1. Vrid motorn och mät kompressionstrycket tills trycket

läsningen på klockan slutar stiga.

1. Registrera kompressionsavläsningen och tryck sedan på den nedre övertrycksventilen för att frigöra

tryck, som visas i figur 2. Upprepa testet. Spela in läsningen, släpp

tryck och ta bort slangen från tändstiftsgångan.

Figur 2

Stoppventil för tryckavlastning

1. Anslut slangen till nästa tändstift för testning och upprepa steg 6 till 10

för de andra cylindrarna som ska testas.

BRUKSANVISNING

Testresultat

1. I en normal cylinder ska tryckmätarens pekare visa uppåt under

varje kompressionsslag tills den när sin topp. Enligt tillverkarens

specifikationer måste alla cylindrar visa trycket inuti fordonet. De

avläsning av varje cylinder får inte överstiga 10 %.

1. Om nälen inte rör sig uppåt som beskrivs i punkt 1 ovan, eller om den

bibehåller samma värde i flera slag och börjar sedan stiga, cylindern

kan ha en ventil fast.

1. Om enligt tillverkarens specifikationer är kompressionsavläsningen

mycket högre än fordonet och kan tyda på kolansamling i cylindern. Det

kan också indikera att kolven eller cylinderhuvudet har modifierats.

1. Om avläsningarna för två intilliggande cylindrar är 20 psi (eller högre) lägre än

annan cylinder, kan det tyda på en defekt cylindertoppspackning eller en sprucken

cylinderhuvud. Under dessa förhållanden kan vatten (kylvätska) och olja finnas i båda

cylindrar.

1. Om avläsningarna mellan cylindrarna är låga eller väsentligt olika, häll en

tesked olja av klass 30 i varje cylinder och testa igen. Om avläsningarna ökar avsevärt kan felet orsakas av felaktig installation eller slitage av kolven ringa. Om avläsningarna är nästan desamma, ventilen och/eller relaterade komponenter kan vara orsaken. Bränd eller skadad. Kolven kan också orsaka dessa resultat.

1. Rengör, sätt tillbaka och sätt tillbaka tändstiften i den ordning de satt tagit bort eller installera nya tändstift. Återanslut varje tändstiftskabel till anslutet tändstift.

2. Stäng gasspjällsplåten igen till gasläge. Återanslut tändningen systemkabel som kopplades bort i steg 5 i denna testprocess.
