GEBRUIKSAANWIJZING WP90FTR Vevor

Pijpinspectiesysteem

Model:WP90FTR

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Pijpinspectiesysteem

Gebruiksaanwijzing

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op

ons:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/

support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Lees deze handleiding zorgvuldig door voordat u het product gebruikt!

Aandacht

1. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt.
2. Ga er voorzichtig mee om tijdens het gebruik. Gooi het apparaat niet op de grond en druk er niet hard op.
3. Als de gebruiker de machine demonteert of opzettelijk beschadigt, zal deze buiten de garantie.
4. Houd afstand van het systeem tijdens het opladen
5. Schakel het display na gebruik uit en verwijder alle aansluitingen.
6. Vanwege de versie-upgrades is de inhoud van deze handleiding niet beschikbaar als er iets over is vermeld. in overeenstemming met uw machine, raadpleeg dan onze machine.

Beschrijving

1. 9" TFT LCD-kleurenscherm.
2. Hoge resolutie camera, helder beeld
3. Video-opname en fotofunctie
4. Kabel met lengtemarkeringen
5. Starten met één knop
6. Super heldere witte LED instelbaar
7. Waterdichte, duurzame koffer
8. Hoogwaardige speciale kabel, waterdicht en anti-corrosie/koude/trekbestendig.
9. 12V4500MA lithium-ionbatterij.
10. De verlichting kan aan/uit. De nachtlampjes zijn instelbaar.
11. Toepassingsgebied: Watertoevoerleiding/Airconditioningleiding/Kabelleiding/Pijpleiding vacuumysysteem / PLUNBIN-buis / Gebouwen / Verzonken buis
12. Kabeldiameter: 5 mm
13. Camera: 512Hz
    Zelfnivellerend

Productspecificatie

Item:	parameter
Oplader:	AC100-240V DC12.6V 1000MA
Batterij:	Lithiumbatterij 12V4500MA
Continue gebruikstijd voor de batterij:	Ongeveer 6 uur
Onderzoeksdiepte:	30m 50m (selecteerbare lijnlengte)
Materiaal:	Vezelbuis met /hoge intensiteit
Lichtbron camera:	LED met hoog licht (instelbaar)
Cameramateriaal:	Roestvrij staal
Menutalen	Meertalig
Camerabeeld:	Kleur
Bedrijfstemperatuur:	-20-60°
Bewaartemperatuur:	-50-60°

Instructies voor product

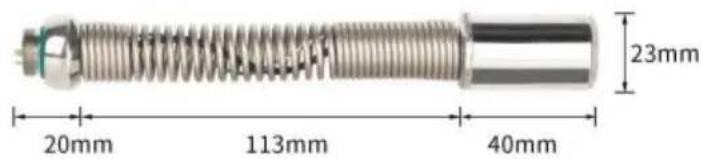

Camera

20mm 113mm 40mm 23mm

23mm

38mm

90mm

Productspecificatie

Item:	parameter
Cameradiameter:	23mm
Met de buisdiameter:	>25mm
Lichtbron camera:	12 LED met hoge terwijl licht(verstelbaar)
Werkspanning camera:	5V
Werkspanning van de verlichting:	12V
Camera-assistentiefunctie:	Zelfbalancerend
Camera-assistentiefunctie:	512Hz
Waterdicht:	IP68
Cameramateriaal:	roestvrij staal
Cameraformaat:	23mm
Materiaal van de camerabeschermhoes:	kunststof-staal
Camera beschermhoes onderdelen maat 1:	29 mm* 40 mm
Camera beschermhoes onderdelen maat 2:	40mm*90mm

Monitor

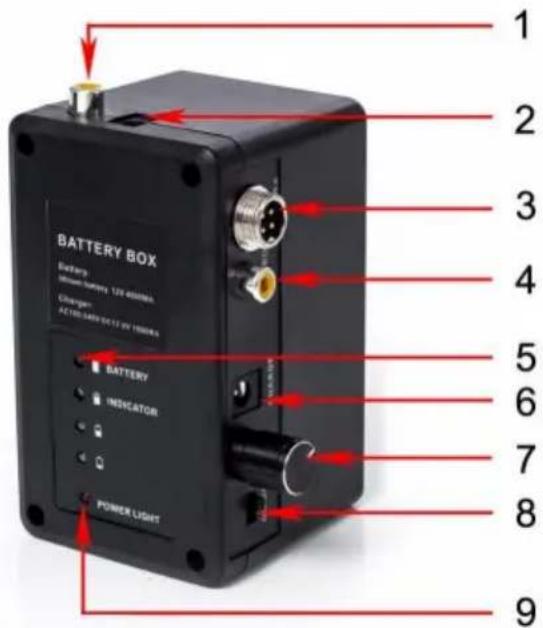

1. Videobewaking
2. Vermogen van de monitor
3. Aangrenzende spoelplug

4. AV-uitgang 5.
   Batterij-indicator 6.
   Stroomingang voor oplader 7.
   Lichtsterkte-aanpassing voor witte
   LED 8. Aan/uit-schakelaar

5. Stroomlampje

BATTERY BOX Battery Power Light 1 2 3 4 5 6 7 8 9

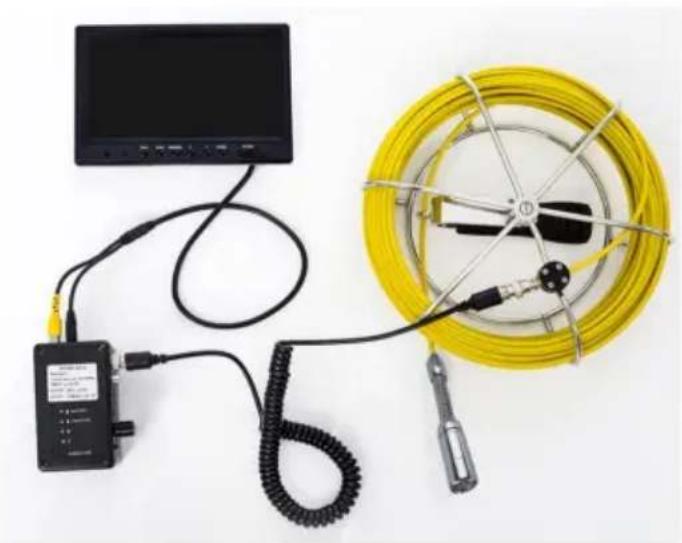

Systeeminstallatie

1. Belangrijk: schakel de stroomschakelaar uit en sluit de videocamera en de monitor aan, anders kunnen de videocamera en de monitor beschadigd raken.

2. Sluit camera - spoel - celkast - monitor aan (Pic)

3. Zet de aan/uit-schakelaar in de voedingskast aan, het indicatielampje op de monitor brandt aan, het schakelbord start.

4. Installeer de videocamera met de beschermkap iets en plaats deze in de buis. Draai de spoel de juiste diepte.

5. Stel de LED-lichtsterkteregelaar in op de juiste lichtsterkte.

6. Voor videobanden, zie de DVR-bedieningsdetails (weergave: Opname Typ)

7. Schakel de video over naar een ander groot scherm via de videolijn.

8. Haal de camera na gebruik voorzichtig uit de buis, neem schoon, zacht en een droge doek om het schoon te maken en terug te leggen.

Wanneer de batterij bijna leeg is, moet u deze opladen. De methode hiervoor is als volgt:

1. Haal de batterij en de oplader uit de doos.
2. Sluit de lader aan op de accu.
3. Sluit de lader aan op de wisselstroom van 100-240v. De rode indicator betekent opladen.
4. De groene indicator betekent dat het opladen voltooid is.

Opmerkingen: om ervoor te zorgen dat de batterij zo lang mogelijk meegaat, dient u deze tijdig op te laden; anders kan het apparaat niet worden opgeladen.

1. De kabel mag niet geknoopt worden tijdens gebruik en de kabel mag niet gebogen worden minder dan 90°.
2. Laat het product niet hard vallen om te voorkomen dat de kabel breekt!

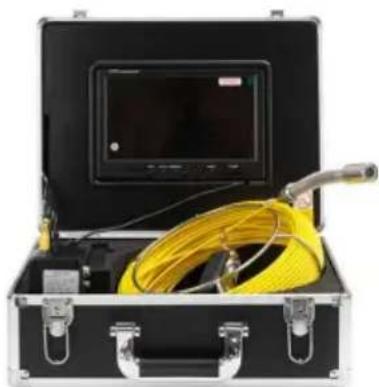

Productcomponenten en accessoires

PRODUCT COMPONENTS

Bedankt voor uw aankoop. Lees deze handleiding voor het juiste gebruik en

de bescherming van uw machine. Na het lezen, bewaar deze handleiding in een gemakkelijk te gebruiken toegankelijke plaats voor uw toekomstige referentie.

1. Veiligheidsinformatie

1.	Controleer het uiterlijk en de werking van de machine binnen driewerkdagen na ontvangst. Als er schade is of onderdelen ontbreken, geef dit dan doorons met foto's voor klantenservice.
2.	Gebruik 6 stuks AA 1,5V batterijen. Er is explosiegevaar als u de verkeerde batterij gebruikt.Gooi de gebruikte batterij weg volgens de instructies.
3.	Werkomgeving voor locator: -10°C ~ 50°C (14°F ~ 122°F) 95%RV .Opslagcondities: -20 ~70 -4 ~158 95%RV .
4.	De garantie is niet van toepassing onder dergelijke omstandigheden, fysieke schade ofovermacht, het door de gebruiker zonder toestemming demonteren van het systeem ofaansluiten op niet-originele onderdelen.
5.	Gebruik alleen originele montageaccessoires om mogelijke schade aan het product te voorkomegezondheid en eigendom.
6.	Laat het inspectiesysteem niet vallen, sla er niet op en schud er niet mee. Onjuist gebruik van de locator kan de interne printplaat beschadigen.
7.	Plaats de locator en de bijbehorende accessoires, vooral kleine onderdelen zoals de radiator of batterij op een plaats die ontoegankelijk is voor baby's, kinderen en jongeren.
8.	Onder enkele omstandigheden, als geleidende materialen zoals sieraden, sleutels of kralenSluit het uiteinde van de lithium-ionbatterij niet aan op de ketting, anders kan de batterij ontploffen.Terwijl de materialen een lus voltooien en heet worden. Wees voorzichtig wanneer u ermee omgaat met de batterij, vooral als u de batterij in uw zak, portemonnee of andere containers met metalen voorwerpen. In dit geval kan dit leiden tot verlies of schade van eigenschappen. Gooi de batterij niet in het vuur, want dit zal een explosie veroorzaken.

Let op: Als u een probleem niet kunt oplossen, mag u de machine niet uit elkaar halen door zelf. Neem contact op met het klantenserviceteam.

2. Specifications

Frequentie:	512Hz
Modulatie	Geen
Maximale afstandscapaciteit	6m/20ft
Batterij:	6 stuks AA-alkalinebatterijen
Audio-uitvoer:	50 – 1000 Hz bepaald door signaalsterkte
Gewicht:	1,8 pond
Werktemperatuur:	-4°F tot 140°F (-20°C tot 60°C)
Uitvoer:	Luidspreker, oortelefoon en doelalarm
Sensoren	548mmx65mmx50mm

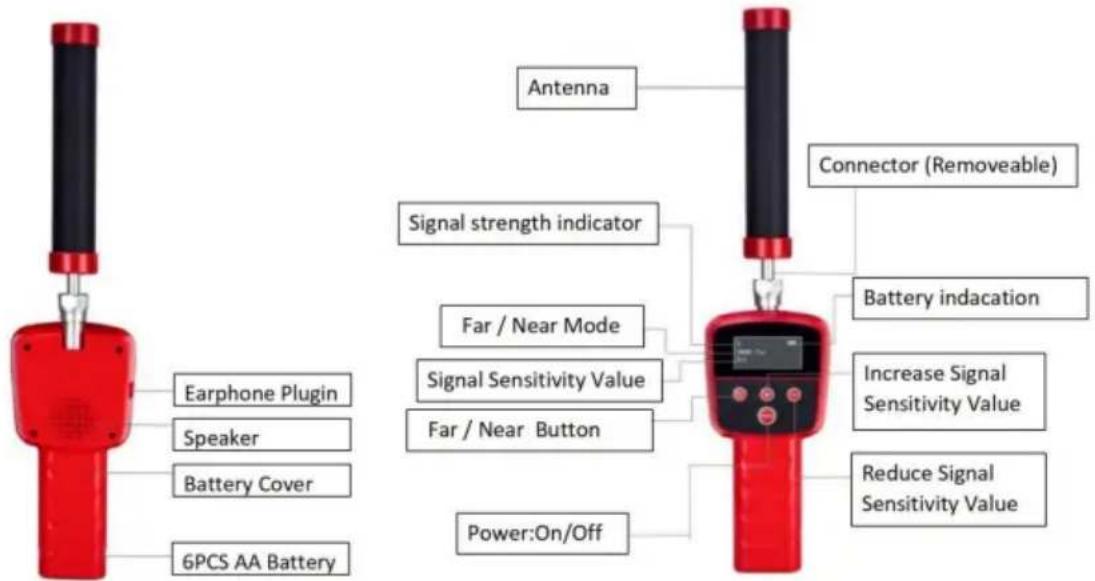

3. Antenne: signaal ontvangen.

Indicator: wanneer het signaal sterk wordt, zal de indicator naar rechts bewegen. Wanneer Als het signaal zwakker wordt, beweegt de indicator naar links.

Schakelaar en signaalinstelling: als de knop helemaal links zit, is de machine schakelt uit. Wanneer de knop naar rechts draait, schakelt de machine in. Wanneer Als u verder naar rechts draait, wordt de machine gevoeliger voor het signaal.

Ver: versnelling ver. Dichtbij: versnelling dichtbij.

Hoorn: als de ontvanger het signaal krijgt, klinkt de hoorn. Hoe dichterbij de ontvanger

bereikt de radiator, hoe sterker het signaal zal zijn. En hoe luider de claxon klinkt.

Oortelefoon: een andere manier van audio-uitvoer dan de hoorn.

4. De procedure voor het gebruik

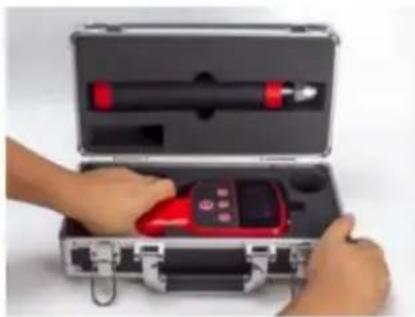

Stap 1. Haal de apparatuur eruit. Wanneer u de verpakking opent, plaatst u deze zoals beschreven op de afbeelding. Open het voorzichtig en langzaam met een mes, om te voorkomen dat de apparatuur beschadigd raakt.
Stap 2. Beweeg de vergrendelingspal aan beide kanten omhoog om de buitendoos te ontgrendelen.
Stap 3. Haal de antenne en de ontvanger er apart uit. Houd met één hand de bovenklep van de doos vast, met de andere hand haalt u de antenne uit de groef. Vervolgens houdt de rechterhand de doos vast. De linkerhand houdt de ontvanger vast en trekt deze.

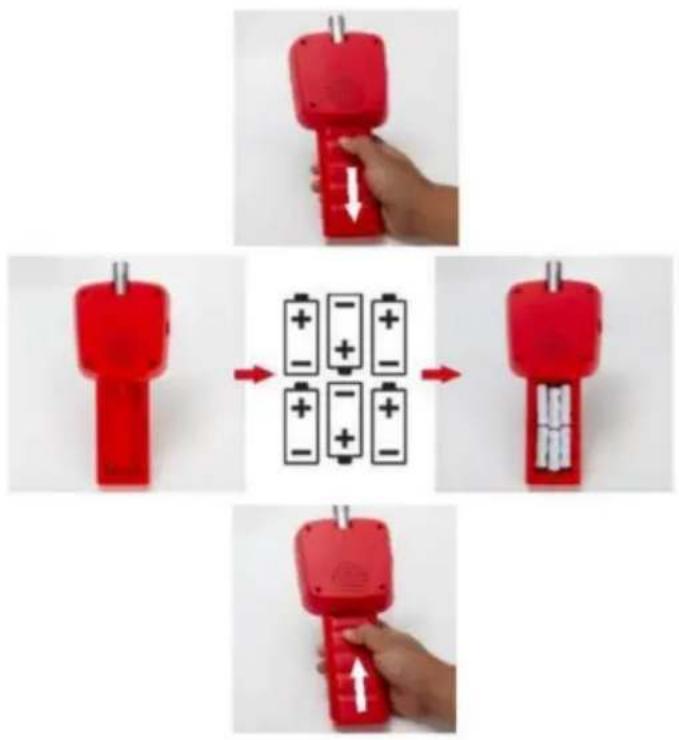

Stap 4. Plaats de batterij. Zorg dat u 6 AA-batterijen klaar hebt liggen. Houd de machine vast aan de achterkant van de ontvanger en schuif het batterijklepje naar beneden en haal het weg. Plaats 6 AA-batterijen. Let op de positieve en negatieve kant van elke batterij wanneer u ze plaatst. Plaats het batterijklepje terug op de oorspronkelijke plaats. Voltooi de installatie van de batterijen.

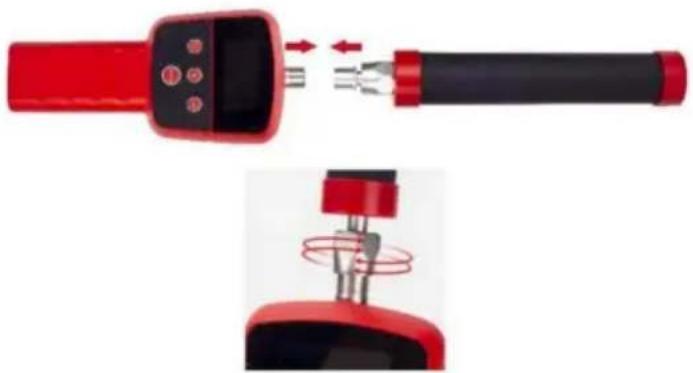

stap 5. Installeer de antenne. Lijn de verbinding tussen de machine en de antenne uit.

Draai de antenne met de klok mee vast en draai de moer vast. Verwijder de antenne, draai d moer tegen de klok in en trek de antenne eruit.

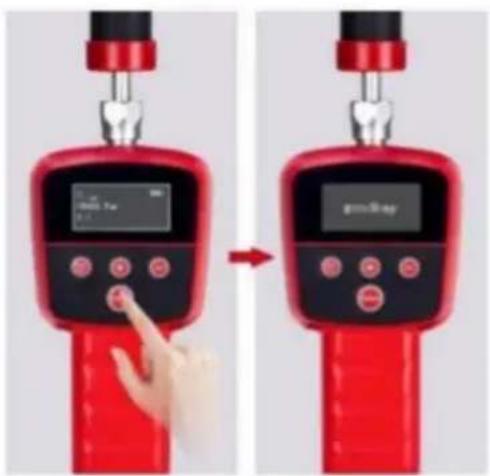

Stap 6. Aan/uitzetten. Druk drie seconden op de aan/uit-knop. Het scherm ziet eruit zoals

hieronder. De claxon klinkt. De machine gaat aan. Om uit te zetten, drukt u nogmaals twee seconden op de aan/uit-knop. Het scherm toont 'GOODBYE'.

Let op: Als het apparaat niet kan worden ingeschakeld, controleer dan of de batterij correct is geplaatst of dat de batterij is opgeladen.

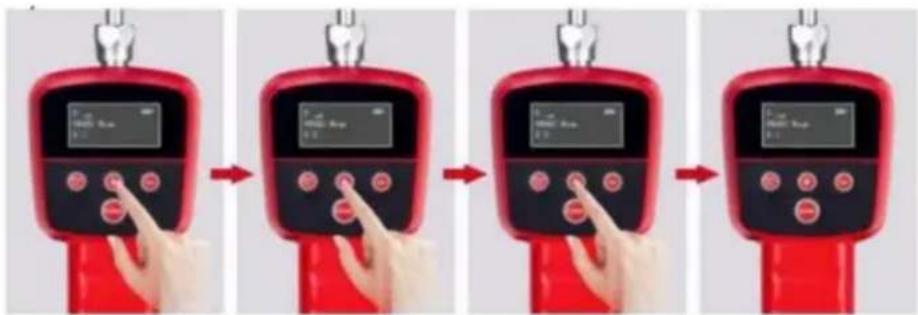

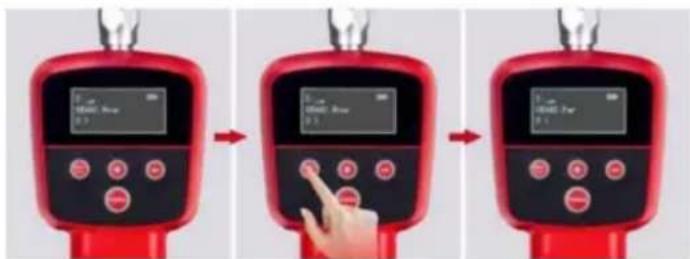

Stap 7: Schakel de versnelling. U kunt op de knop 'Near/Far' drukken om de versnelling te veranderen. Druk op de knop 'Near/Far', het scherm toont 'Near'. Druk nogmaals op de knop, het scherm toont 'Far'. U kunt op deze manier de versnelling veranderen.

Let op: Pas de versnelling aan op basis van de omgeving.

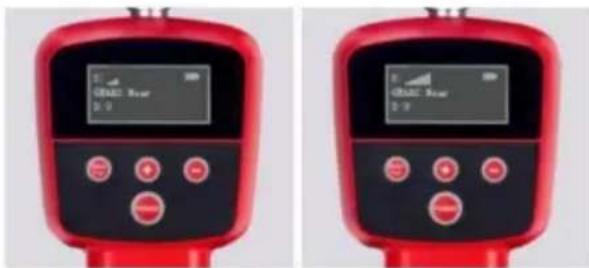

Stap 8. Pas het ontvangen signaal aan. Druk op de knop “+”, het signaal zal toenemen. Het hoogste niveau is 9. Wanneer het signaal 9 bereikt, druk op de knop “+”, het signaal zal opnieuw starten vanaf niveau 1. Druk op de knop “-”, het signaal zal afnemen, het laagste nivea

Stap 9. Signaalindicatie. De signaalindicator bevindt zich bovenaan aan de linkerkant, zoals weergegeven op het scherm. Als de ontvanger geen 512 Hz-signaal ontvangt, toont de signaalindicator 4 rasters en zoemt de hoorn. Wanneer de indicator meer rasters toont, geluid wordt continu 'du du du'. Als de ontvanger dichter bij de 512 Hz-sensor is, het geluid van het signaal zal luider worden. Wanneer de ontvanger zich verwijdert, zal het signaal zwakker worden en zal het geluid afnemen

GOLD Your 2:9

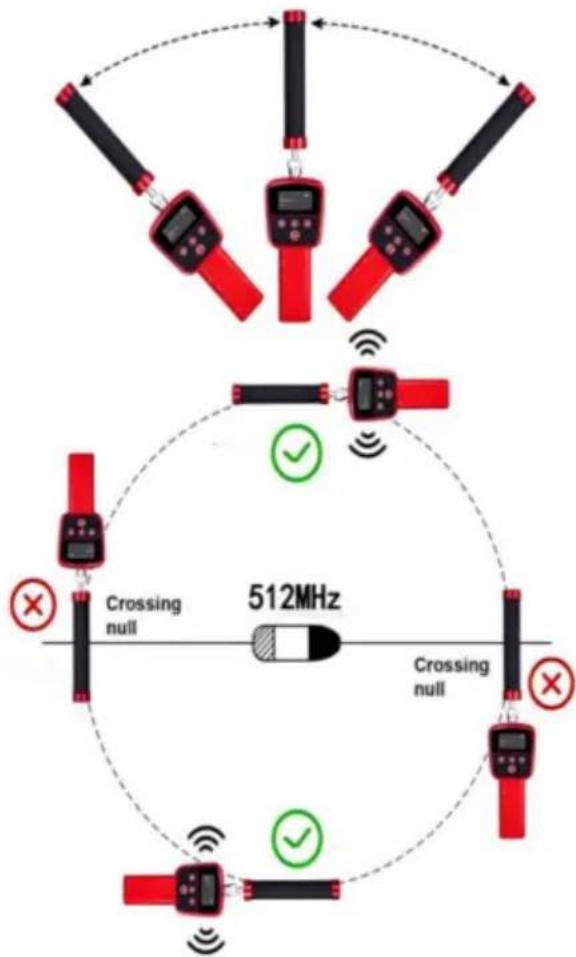

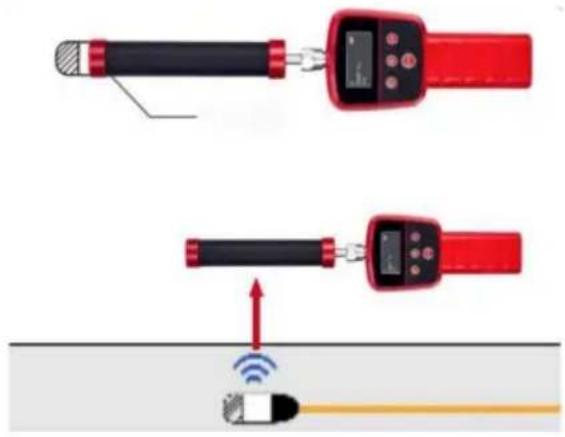

Stap 10. Hoe het zendersignaal te verkrijgen 1.

Beweeg de ontvanger van links naar rechts om te kijken naar de beste positie om het signaal te ontvangen. De beste positie voor de ontvanger om het signaal te ontvangen is parallel aan de radiator, zoals weergegeven in onderstaande afbeelding

1. Beweeg de ontvanger in de richting parallel aan de radiator en in de richting waarin de signaalindicator meer roosters aangeeft en het geluid luider wordt.

1. De indicator draait helemaal naar rechts. De versnelling schakelt naar 'Near'. Druk op de '-' knop om Verminder de sterkte van de ontvangen signalen. Verminder de gevoeligheid van het geluid. Zoek op kleine schaal. Volgens het geluid van de signaalindicator, vind de plaats het sterkste signaal ontvangen in de parallelle richting naar de sensor. Blijf in deze plaats. Beweeg de ontvanger vooruit en achteruit totdat u de plaats vindt waar de ontvanger de sterkste signaal. De sensor zit direct onder de ontvanger.

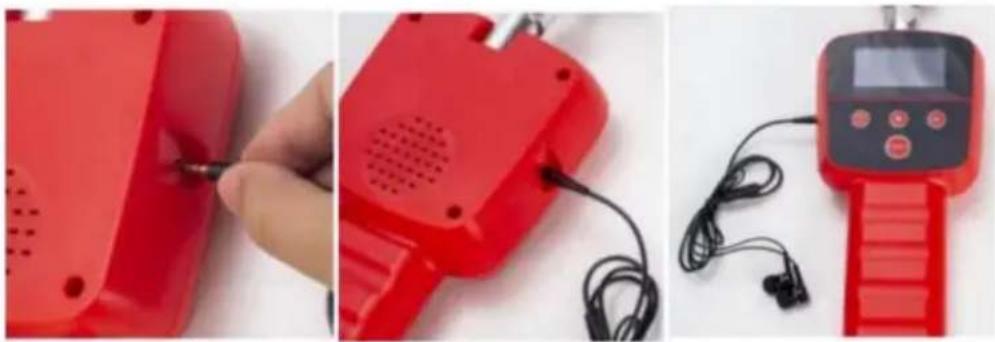

Stap 11. Aansluiten en gebruiken van oordopjes. Wanneer de omgeving lawaaierig is, kan oortelefoon gebruiken om het signaal van de ontvanger te horen. Haal eerst de oortelefoon uit Sluit de oortelefoon aan op de ontvanger zoals aangegeven op de afbeelding.

Na de verbinding kunt u de oortelefoon gebruiken om te kijken of deze werkt. Als u geen geluid hoort, controleer dan of de oortelefoon correct is aangesloten. Als de oortelefoon is aangesloten maar nog steeds geen geluid. Vervang de oordopjes door een nieuwe.

5. Veelgestelde vragen

1. De ontvanger toont vier signaalrasters.

Wanneer de ontvanger aan staat, is de standaardsignaalindicatie vier roosters en de hoorn zoemt. Dit geeft aan dat het klaar is om te werken. Wanneer het signaal wordt ontvangen, zal de ontvanger geluid in constante 'du du du'. Wanneer de ontvanger dicht bij de sensor komt, geluid wordt luid. Wanneer de ontvanger zich van de sensor verwijdert, wordt het geluid

wordt laag.

1. Problemen met het gebruik van de positioneerder.

Raadpleeg de instructies voor het gebruik van de ontvanger. Volg de stappen in deel

4 De te gebruiken procedure, van punt 6 tot en met punt 12.

1. Het apparaat kan niet worden ingeschakeld.

Controleer of de batterij volledig is opgeladen en of de batterij correct is geplaatst.

Controleer of het scherm werkt.

1. De machine kan het signaal niet ontvangen. Of het signaal is zwak.

Controleer of de antenne correct is geïnstalleerd. Verwijder de antenne en installeer deze opnieuw.

Controleer de batterij-indicatie aan de rechterkant van het scherm of de ontvanger volledig is opgeladen.

opgeladen. Wanneer de batterij onvoldoende is opgeladen, is de ontvanger zwak om de signaal.

1. Maak de apparatuur schoon

Wanneer u het apparaat schoonmaakt, dient u het eerst uit te schakelen.

6. De lijst met apparatuur in een hele set

1. Aluminium doos (EVA katoen)
2. Ontvanger
3. Ontvangerantenne
4. Oortelefoon

Analyse van pijpstoringen

1. Zorg ervoor dat elke interface correct is aangesloten tijdens de installatie.
2. Wanneer er tijdens het installatieproces een blauw scherm verschijnt, betekent dit dat de camera, batterijdoos en beeldscherm zijn niet succesvol verbonden

ÿControleer of de camera los zit en draai de camera vast. ÿControleer of de videokabel

van de camera goed contact maakt met de batterijdoos. ïControleer of de videokabel van het beeldscherm en de stroomkabel goed vastzitten.

volledig contact.

1. Let tijdens het gebruik op het op tijd opladen wanneer het batterijlampje brandt

het laatste elektriciteitsnet om te voorkomen dat de batterij verloren gaat en niet meer kan worden opgeladen opgeladen.

1. De kabel mag niet geknoopt worden tijdens gebruik en de kabel mag niet gebogen worden minder dan 90°.
2. Laat het product niet hard vallen om te voorkomen dat de kabel breekt!
3. Schakel de stroom uit voordat u de geheugenkaart verwijdert en plaatst.

Foutanalyse	Redenen voor fouten en voorzorgsmaatregelen
Blauw scherm	1. Controleer of de cameraconnector los zit en of de camera los, veroorzaakt slecht contact.2. Controleer of de kabel en de voeding los zitten.3. Controleer of de monitor is aangesloten op de voeding normaal gesproken.4. Controleer of de kabel kapot is.5. Controleer of er water lekt aan de voorkant van de camera of camera is beschadigd.6. Wanneer u de camera gebruikt, moet u eerst de beschermhoes aanbrengen.Bescherm de camera tegen stoten met harde voorwerpen en schade, waardoor u geen beelden kunt weergeven.
LED-lampje brandt niet	1. Lees de handleiding om te weten hoe u het apparaat op de juiste manier inschakelt licht.2. Controleer of er water in de camera zit, het water zal de camera-LED beschadigen.
Geen stroom	1. Controleer of de batterij volledig is opgeladen.2. Controleer of het displayscherm beschadigd is. 3. Controleer de stroomkast en de schermaansluiting om er zeker van te zijn dat het is juist.
Kan niet formatteren	1. De geheugenkaart is beschadigd. Vervang de geheugenkaart.
Kan niet opladen	1. Controleer of de oplaadpoort vreemde voorwerpen bevat of vervorming.2. Controleer of de oplader beschadigd is.3. Als het vermogen te laag is, moet het op tijd worden opgeladen om Voorkom dat de batterij verloren gaat en niet kan worden opgeladen
Foto/videokan niet worden opgeslagen	1. Controleer of de geheugenkaart beschadigd is. Vervang het geheugen kaart,.2. Controleer of er vreemde voorwerpen in de geheugenkaartsleuf zitten of vervorming.
Gebroken kabel	1. Het wordt aanbevolen om de kabel te gebruiken op leidingen met een diameter 60mm. Let op de kracht waarmee u de kabel om kabelbreuk te voorkomen.2. Dit product wordt alleen gebruikt voor pijpleidingdetectie en inspectie en kan niet voor andere doeleinden worden gebruikt.
Kabel knopen	1. Bij het intrekken en loslaten van kabels mogen de kabels niet gekruist en geknoopt worden, en de buigboog van kabelsmag niet lager zijn dan 90 graden2. Let bij het intrekken van de kabel op de ordelijketrek het draaiende ijzeren frame terug en gebruik het niet gewelddadig
Apparatuurschoonmaak	1. Schakel bij het reinigen van de apparatuur eerst de stroom uitschoonmaken om schade aan de apparatuur te voorkomen.
Opmerking	Als het defect niet kan worden opgelost, mag u het apparaat niet zelf demonteren.Neem contact op met onze klantenservice.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werking veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd. de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de product.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om bieden redelijke bescherming tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen. verstoring door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Informatie over verwijdering:

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.
