BRUKSANVISNING WP90FTR Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Har du produktfrågor? Behöver du teknisk support? Kontakta gärna

OSS:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Läs denna bruksanvisning noggrant före användning!

Uppmärksamhet

1. Läs bruksanvisningen noggrant innan du använder den.
2. Hantera den försiktigt under drift, undvik att kasta ner den eller trycka den hårt.
3. Om användarna plockar isär eller avsiktligt skadar maskinen, kommer det utöver garanti.
4. Håll avstånd från systemet när du laddar
5. Efter användning, stäng av displayen och dra ut alla anslutningsskarvar.
6. På grund av versionsuppgraderingarna, om det nämns i den här manualen gör inte innehållet det överensstämmer med din maskin, se vår maskin.

Beskrivning

1. 9" färg TFT LCD-skärm.
2. Högupplöst kamera, klar bild
3. Videotagning och fotofunktion
4. Kabel med längdmarkeringar
5. Start med en knapp
6. Super ljus vit LED justerbar
7. Vattentät slitstark resväska
8. Specialkabel av hög kvalitet, vattentät och korrosionsskyddande/kall/draghållfast.
9. 12V4500MA litiumbatteri.
10. Lamporna kan tändas/släckas. nattlampor justerbara.
11. Användningsområde: Vattenförsörjningsrör/ Luftkonditioneringsrör/ Kabelrör/Rörledningsvakuumsystem/ PLUNBIN-rör/ Byggnader/ Nedsänkt rör
12. Kabeldiameter: 5mm
13. Kamera: 512Hz
    Själv-Levelinge

Produktspecifikation

Punkt:	parameter
Laddare:	AC100-240V DC12,6V 1000MA
Batteri:	Litiumbatteri 12V4500MA
Kontinuerlig användningstid för batteri:	Ungefär 6h
Undersökningsdjup:	30m 50m (valbar linjelängd)
Material:	Fiberrör med /hög intensitet
Kameraljuskälla:	LED med hög medan ljus (justerbar)
Kameramaterial:	Rostfritt stål
Menyspråk	Flerspråkig
Kamerabild:	Färg
Drifttemperatur:	-20-60°
Förvaringstemperatur:	-50-60°

Punkt:	parameter
Kamera diameter:	23 mm
Med rördiametern:	>25 mm
Kameraljuskälla:	12 LED med hög medan ljus (justerbar)
Kamerans arbetsspänning:	5V
Lampans arbetsspänning:	12V
Kamerahjälpfunktion:	självbalanserande
Kamerahjälpfunktion:	512Hz
Vattentät:	IP68rostfritt stålKameramaterial:
Kamerastorlek:	23 mm
Material för kameraskyddsdelar:	plast-stål
Kameraskyddsdelar storlek 1:	29 mm* 40 mm
Kameraskyddsdelar storlek 2:	40 mm* 90 mm

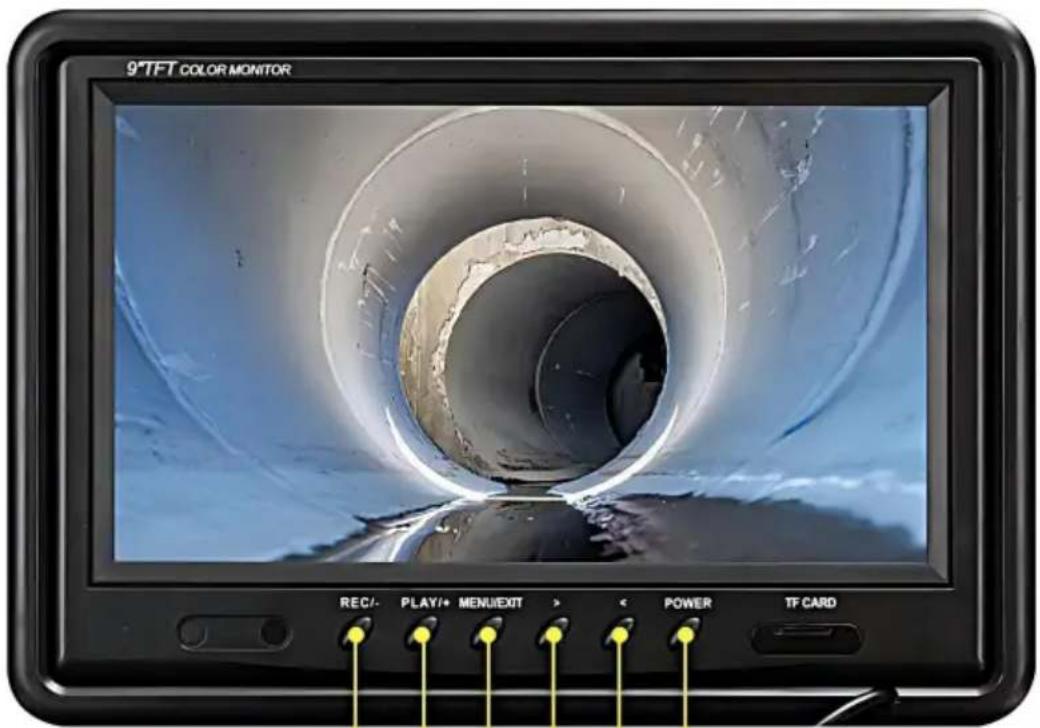

Övervaka

9°TFT COLOR MONITOR REC/- PLAY/+ MENU/EXIT > POWER TF CARD

1. Övervaka video
2. Ström för bildskärm
3. Intilliggande spolekontakt
4. AV-utgång 5.
   Batteriindikator 6.
   Strömingång för laddare 7.
   Ljusgradsjustering för vitt ljus LED
5. Strömbrytare
6. Strömlampa

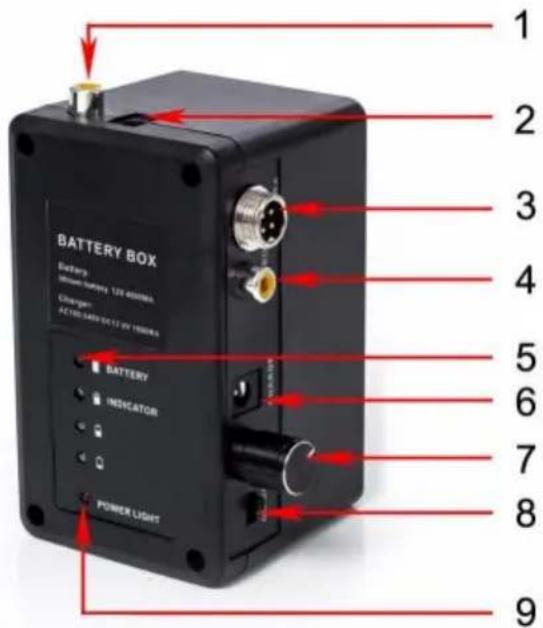

BATTERY BOX Battery Power Light 1 2 3 4 5 6 7 8 9

Systeminstallation

1. Vital: stäng av strömbrytaren, anslut videokameran och monitorn, annars kan videokameran och monitorn skadas.

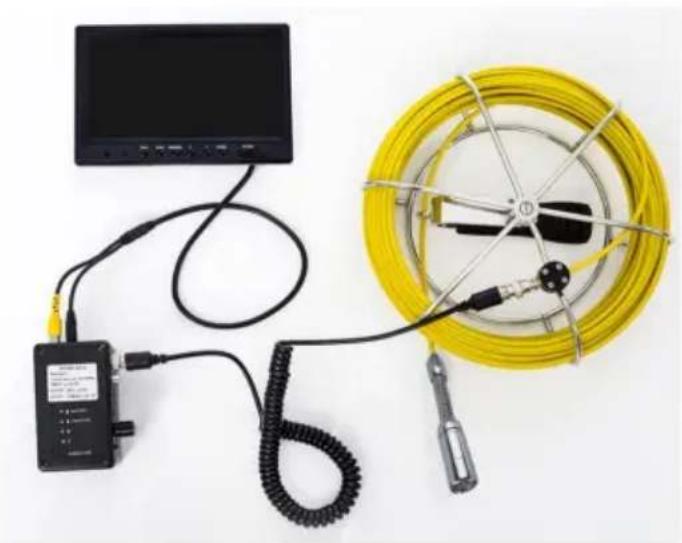

2. Anslut kamera -spole -cellbox -monitor (bild)

3. Slå på strömbrytaren i strömboxen, indikatorlampan på monitorn är på startar växeln.

4. Installera videokameran med skyddskåpan något och sätt in den i röret, vrid spolen till rätt djup.

5. Justera LED-ljusgradsjusteringen till rätt ljusgrad.

6. För videoband, se DVR-funktionsdetaljerna (displayfunktion: Inspelning Typ)

7. Byt video till en annan stor skärm via videolinjen.

8. Efter användning, flytta kameran från röret försiktigt, ta ren, mjuk och torr trasa för att rensa upp den och sätta tillbaka den.

När batterinivån är låg behöver den laddas, och metoden är enligt nedan:

1. Ta ut batteriet och laddaren ur kartongen.
2. Anslut laddaren till batteriet.
3. Anslut laddaren till växelström på 100-240v. Den röda indikatorn betyder laddning.
4. Den gröna indikatorn betyder att laddningen är klar.

Anmärkningar: för att se till att batteriet används längre, ladda det i tid; annars kommer det att göra att den inte kan laddas.

1. Kabeln ska inte vara knuten när den används, och kabeln ska inte böjas mindre än 90°.
2. Tappa inte produkten väldsamt för att förhindra att kabeln går sönder!

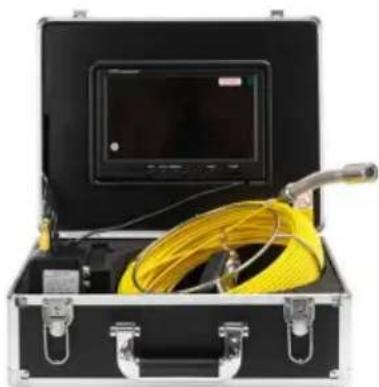

Produktkomponenter och tillbehör

PRODUCT COMPONENTS

Tack för ditt köp. Läs denna bruksanvisning för korrekt användning och skyddet av din maskin. Efter att ha läst, vänligen lägg in denna manual på ett enkelt tillgänglig plats för din framtida referens.

1. Säkerhetsinformation

1.	Se över maskinens utseende och funktion inom trearbetsdagar efter mottagandet. Om någon skada eller delar saknas, vänligen angeoss med bilder för kundtjänst.
2.	Använd 6st AA 1,5V batterier. Det finns risk för explosion om fel batteri används.Vänligen bli av med det använda batteriet enligt instruktionerna.
3.	Arbetsmiljö för locator: -10°C ~ 50°C (14°F ~ 122°F) 95%RH .Lagringsförhållanden: -20 ~70 -4 ~158 95%RH .
4.	Garantin gäller inte under sådana omständigheter, fysisk skada ellerforce majeure, användaren demonterar systemet utan tillstånd elleranslutning till icke-originaldelar.
5.	Använd endast originaltillbehör för att undvika eventuella skador påhälsa och egendom.
6.	Tappa, slå eller skaka inte inspektionssystemet. Felaktig användning av locator kan skada dess inre kretskort.
7.	Vänligen sätt lokaliseringen och dess tillbehör, särskilt små delar som kylare eller batteri på en plats otillgänglig för spädbarn, barn och barn.
8.	Under få omständigheter, om ledande material som smycken, nycklar eller pärlor halsband anslut exponerade änden av litiumjonbatteri, batteriet kan explodera.När materialen slutför en slinga och blir varma. Var försiktig när du handlar med batteriet, speciellt när du stoppar batteriet i fickan, plånboken eller andra behållare med metallföremål. I det här fallet kan det leda till förlust eller skada av fastigheter. Kasta inte batteriet i eld, eftersom det kommer att orsaka explosionen.

Varning: Om något problem du inte kan lösa, ta inte isär maskinen innan själv. Kontakta kundtjänstteamet.

2. Specifikationer

Frekvens:	512Hz
Modulation	Ingen
Max avständskapacitet	6m/20ft
Batteri:	6-st AA alkaliska batterier
Ljudutgång:	50 – 1000 Hz bestäms av signalstyrkan
Vikt:	1,8 lbs
Arbetstemperatur:	-4°F till 140°F (-20°C till 60°C)
Produktion:	Högtalare, hörlurar och mållarm
Sensorer	548mmx65mmx50mm

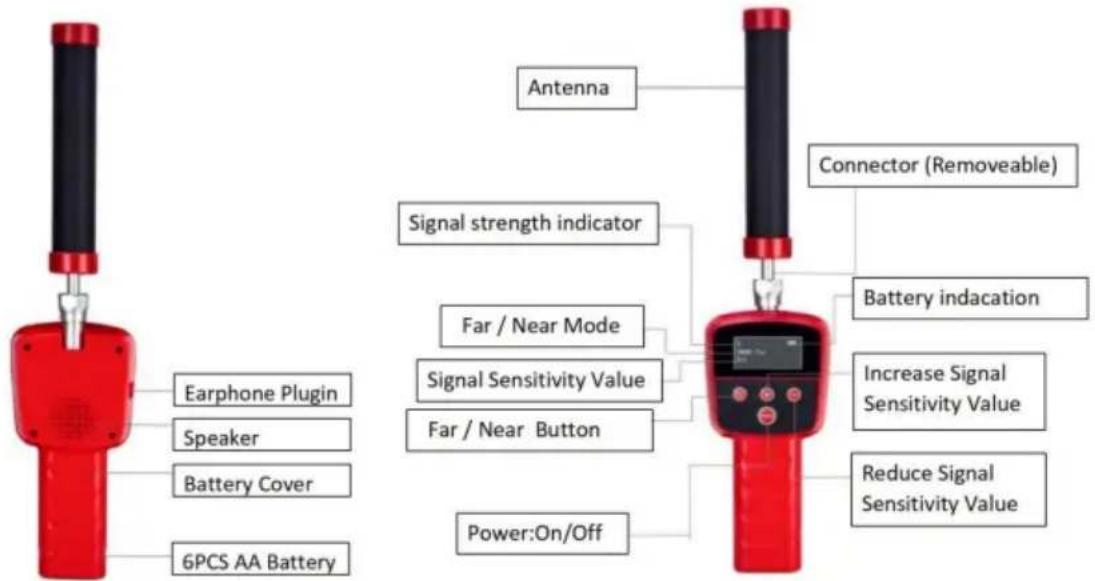

3. Antenn: ta emot signal.

Indikator: när signalen blir stark kommer indikatorn att flyttas åt höger. När signalen blir svag, indikatorn flyttas till vänster.

Strömställare och signaljustering: när knappen är längst till vänster, maskinen stängs av. När knappen vrids åt höger slås maskinen på. När fortsätter att svänga höger blir maskinen känsligare för signalen.

Långt: växel långt. Nära: växel nära

Horn: när mottagaren får signalen ljuder signalhornet. Ju närmare mottagaren

kommer till radiatorn, desto starkare blir signalen. Och högre ljud hörs tutningen.

Hörlurar: ett annat sätt för ljudutgång förutom horn.

4. Proceduren att använda

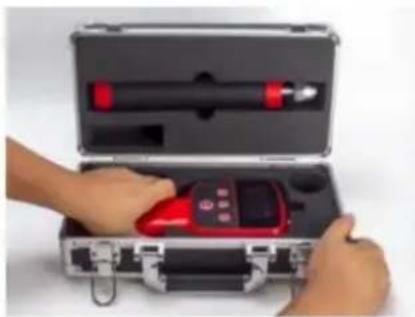

Steg 1. Ta ut utrustningen. När du öppnar förpackningen, vänligen placera den enligt beskrivningen på bilden. Öppna den försiktigt och längsamt med en kniv, för att förhindra att utrustningen skadas.

Steg 2. Flytta upp låshaken på båda sidor för att låsa upp den yttre lådan.

Steg 3. Ta ut antennen och mottagaren separat. Ena handen håller i lådans övre lock, den andra handen tar ut antennen från skåran. Därefter håller höger hand lådan. Vänster hand håller i mottagaren och drar i den.

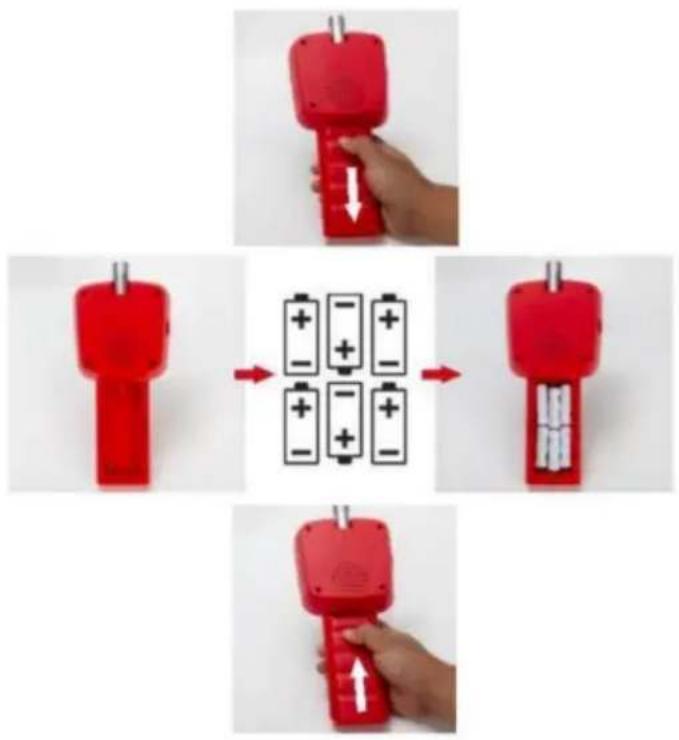

Steg 4. Installera batteriet. Förbered 6 st AA-batterier. På baksidan av mottagaren, håll i maskinen och skjut ned batteriluckan och ta bort den. Sätt i 6 st AA-batterier. Var uppmärksam på den positiva och negativa änden av varje batteri när du sätter i dem. Flytta tillbaka batterilocket till sin ursprungliga plats. Avsluta batteriinstallationen.

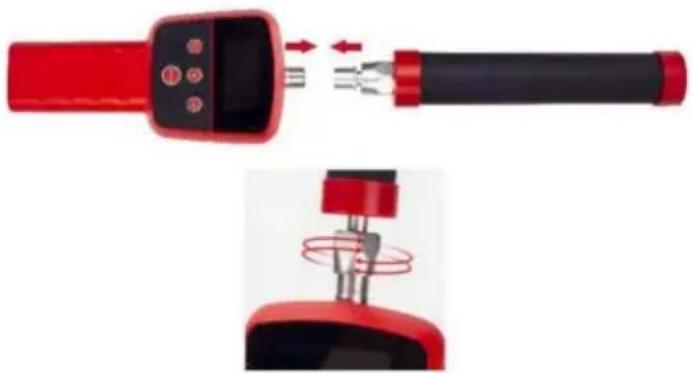

steg 5. Installera antennen. Rikta in anslutningen mellan maskinen och dess antenn. Fäst antennen medurs och dra åt muttern. Ta bort antennen, vrid muttern moturs och dra i antennen.

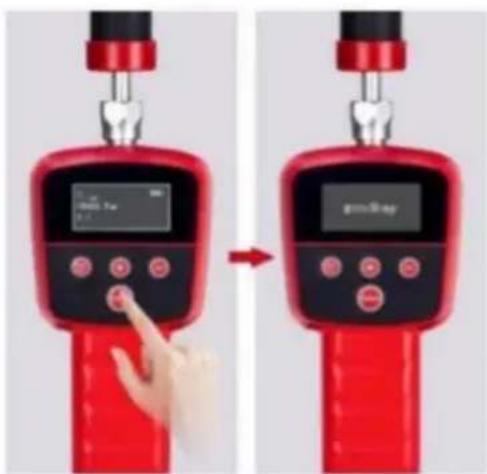

Steg 6. Slå på/stänga av. Tryck på strömbrytaren i tre sekunder. Skärmen visar som nedan. Hornet låter. Maskinen slås på. För att stänga av, tryck på strömbrytaren igen i två sekunder. Skärmen visar "GOODBYE".

Varning: Om maskinen inte kan startas, kontrollera om batteriet är korrekt installerat eller om batteriet är laddat

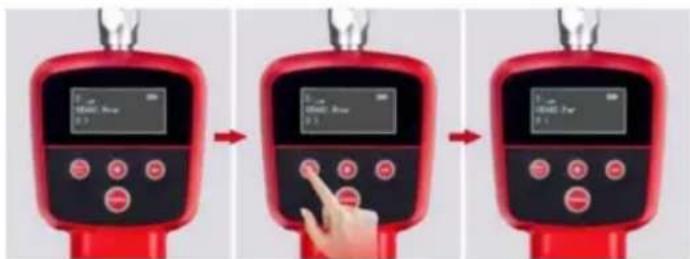

Steg 7: Växla växeln. Du kan trycka på knappen 'Nära/Långt' för att ändra växeln. Tryck på knappen 'Nära/Långt', skärmen visar 'Nära'. Tryck på knappen igen, skärmen visar 'Far'. Du kan byta växel på detta sätt.

Varning: Byt växeln efter miljön.

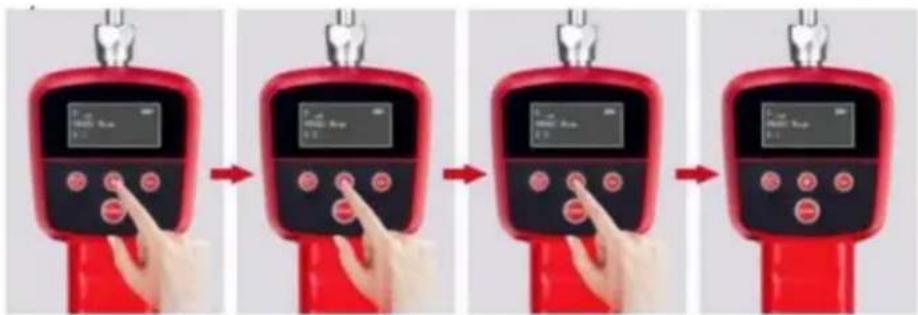

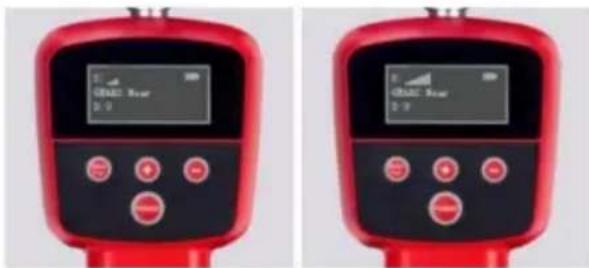

Steg 8. Justera mottagen signal. Tryck på "+"-knappen, signalen kommer att öka. Den högsta nivån är 9. När signalen när 9, tryck på "+"-knappen, signalen startar om från nivå 1. Tryck på "-"-knappen, signalen minskar, den lägsta nivån är

Steg 9. Signalindikering. Signalindikatorn är överst på vänster sida som visas på skärmen. Om mottagaren inte tar emot någon 512 Hz-signal kommer signalindikatorn att visa 4 rutnät och signalhornet kommer att surra. När indikatorn visar fler rutnät vi ljudet blir kontinuerligt "du du du". Om mottagaren är närmare 512 Hz sensor, ljudet av signalen blir högre. När mottagaren rör sig bort blir signalen svag och ljudet minskar

GOLD Your 2:9

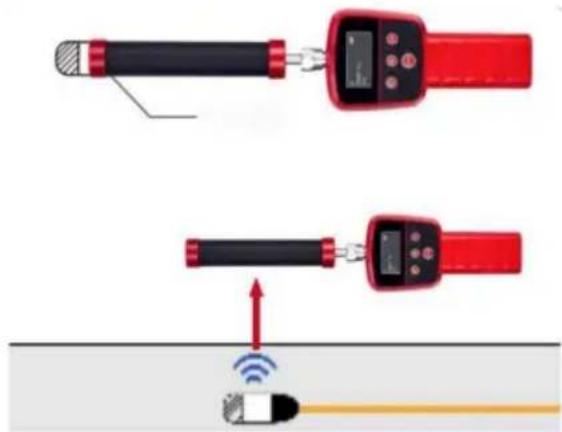

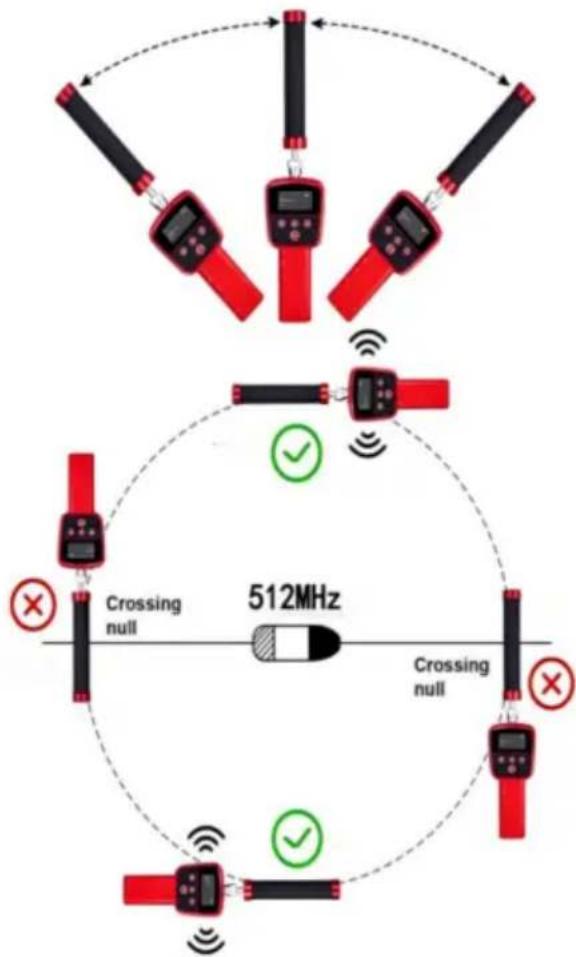

Steg 10. hur man får sändarsignalen 1. Flytta

mottagaren från vänster till höger för att leta efter den bästa positionen för att ta emot signalen. Den bästa positionen för mottagaren att ta emot signalen är parallell med radiatorn, som visas i bilden nedan

1. Flytta mottagaren i riktningen parallellt med radiatorn och i riktningen när signalindikatorn visar fler rutnät och ljudet blir högre.

1. Indikatorn vänder sig längst till höger. Växeln växlar till "Nära". Tryck på '-'knappen för att minska styrkan på mottagna signaler. Minska ljudets känslighet.

Sök i liten skala. Enligt ljudet signalindikatorn, hitta platsen

tar emot den starkaste signalen i parallell riktning med sensorn. Stanna i detta plats. Flytta mottagaren framåt och bakåt tills du hittar platsen som tar emot starkaste signalen. Sensorn sitter precis under mottagaren.

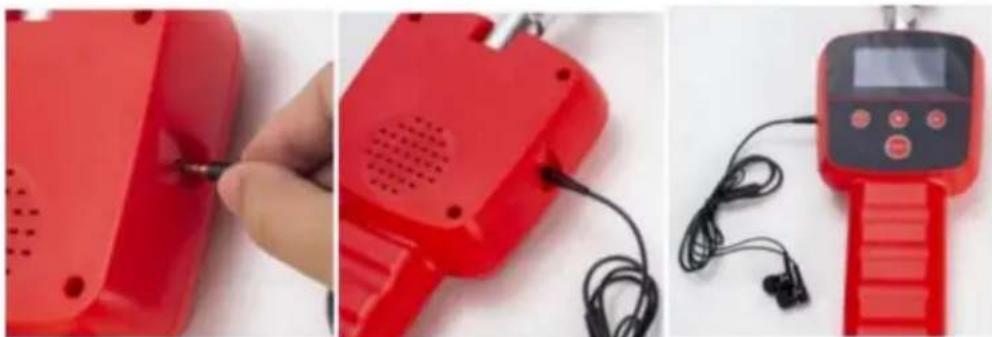

Steg 11. Hörlursanslutning och användning. När miljön är bullrig, du

kan använda hörlurar för att höra signalen från mottagaren. Ta först ut hörlurarna från kartongen, anslut hörlurarna till mottagaren enligt bilden.

Efter anslutning kan du använda hörlurarna för att se om den fungerar. Om du inte hör någe ljud, kontrollera att hörlurarna är korrekt anslutna. Om hörlurarna är anslutna men fortfarande inget ljud, byt till en ny hörlur.

1. Mottagaren visar fyra signalnät.

När mottagaren är på är standardsignalindikeringen fyra rutnät och signalhornet surrar. Detta visar att den är redo att arbeta. När den tar emot signalen kommer mottagaren att göra det ljud i konstant 'du du du'. När mottagaren rör sig nära sensorn, visas ljudet blir högt. När mottagaren rör sig bort från sensorn kommer ljudet

blir låg.

1. Har svårt att använda lägesställaren.

Se bruksanvisningen för att använda mottagaren. Följ stegen delvis

4 Proceduren att använda, från punkt 6 till punkt 12.

1. Maskinen kan inte slås på.

Kontrollera om batteriet är fulladdat och om batteriet är korrekt installerat.

Kontrollera om skärmen kan fungera.

1. Maskinen kan inte ta emot signalen. Eller så är signalen svag.

Kontrollera om antennen är korrekt installerad. Ta bort antennen och sätt tillbaka den.

Kontrollera batteriindikeringen till höger på skärmen om mottagaren är helt laddad. När batteriet är underladdat är mottagaren svag för att ta emot signal.

1. Rengör utrustningen

Stäng av först när du rengör utrustningen.

6. Listan över utrustning i en hel uppsättning

1. Aluminiumlåda (EVA bomull)
2. Mottagare
3. Mottagarantenn
4. Hörlurar

Analys av rörfel

1. Se till att varje gränssnitt är korrekt anslutet under installationen.
2. När en blå skärm visas under installationsprocessen betyder det att kamera, batterilåda och bildskärm är inte anslutna

ÿKontrollera om kameran är lös och dra åt kameran. ÿKontrollera

om kamerans videokabel är i full kontakt med batterilådan. ä Kontrollera om

bildskärmens videokabel och strömkabeln är inkopplade

1. Var uppmärksam på att ladda i tid när batterilampan lyser under användning det sista elnätet för att förhindra att batteriet tappas bort och inte kan vara det laddad.

2. Kabeln ska inte vara knuten när den används, och kabeln ska inte böjas mindre än 90°.

3. Tappa inte produkten väldsamt för att förhindra att kabeln går sönder!
4. Stäng av strömmen innan du tar ut och sätter i minneskortet

Misslyckandeanalys	Felorsaker och försiktighetsåtgärder
Blå skärm	1. Kontrollera om kamerakontakten är lös och om kameran är det lös, orsakade dålig kontakt.2. Kontrollera om kabeln och strömförsörjningen är löst.3. Kontrollera om monitorn är ansluten till strömförsörjningen normalt.4. Kontrollera om kabeln är trasig.5. Kontrollera om det finns en vattenläcka på framsidan av kameran eller kameran är skadad.6. När du använder kameran, sätt på skyddshöljet först, skydda kamer så att den inte kolliderar med hårda föremål och skada, orsaka att bil inte kan visas
LED-lampa inte tänd	1. Läs manualen för att hitta rätt sätt att slå på ljus.2. kontrollera om det finns vatten i kameran, vattnet gör det skada kamerans LED.
Ingen kraft	1. Kontrollera om batteriet är fulladdat.2. Kontrollera om bildskärmen är skadad. 3.kontrollera strömboxen och skärmanslutningen för att vara säker har rätt.
Kan inte formatera	1. Minneskortet är skadat. Byt ut minneskortet.
Det går inte att ladda	1. Kontrollera om laddningsporten är med främmande föremål eller deformation.2. Kontrollera om laddaren är skadad.3. Om strömmen är för låg bör den laddas i tid till förhindra batteriförlust och oförmögen att ladda
Foto/video kan inte sparas	1. Kontrollera om minneskortet är skadat. Byt ut minnet kort,.2. Kontrollera om minneskortplats med främmande föremål eller deformation.
Trasig kabel	1. Det rekommenderas att använda kabeln på rör med endiameter 60 mm. Var uppmärksam på kraften i att trycka påkabel för att undvika att kabeln går sönder.2. Denna produkt används endast för pipelinedetektion ochinspektion och kan inte användas för andra ändamål.
Kabelknutning bör inte	1. När du drar in och släpper kablar kan kablarna intevara korsad och knuten, och böjningsbågen av kablarvara mindre än 90 grader2. Var uppmärksam på ordningsvakten när du drar in kabelndra in med den roterande järnramen och använd den inte våldsamt
Utrustningrengöring	1. När du rengör utrustningen, stäng av strömmen innanrengöring för att undvika skador på utrustningen.
Notera	Om felet inte kan lösas, ta inte isär det av användaren.Vänligen kontakta kundserviceteamet.

FCC-information

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkt.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i ett boende installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det

störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Avfallshanteringsinformation:

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör

märkt med denna symbol. Produkter märkta som sådana kanske inte är det

kasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
