KJ-AT25F - IJsmachine Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	IJsmachine
Merk	Vevor
Model	KJ-AT25F
Omgevingstemperatuur bedrijf	3 °C tot 40 °C
Vereiste waterdruk	0,1 – 0,4 MPa
Wateraansluiting	Alleen drinkwater
Instelling productietijd	Van -5 tot +8 minuten per cyclus
Uitgestelde programmering	Automatisch aan/uit van 0 tot 24 uur
Functies	IJsproductie, zelfreiniging, blauwe verlichting, timer
Reiniging	Wekelijkse reiniging van interne en externe onderdelen; zelfreiniging met azijn of citroensap
Veiligheid	Aarding verplicht; eigen stopcontact; geen verlengsnoer gebruiken
Meegeleverde accessoires	Handleiding, waterfilter, afvoerslang, ijslepel, nylon kabelbinders, ring, afdichtingen, blauwe clips, reserve plug
Rubberen voetjes	Ja

Veelgestelde vragen - KJ-AT25F Vevor

Wat te doen als het scherm 'E1' weergeeft?

De fout E1 geeft aan dat de ijsdeflector niet wordt gedetecteerd. Controleer of de ijsgeleidingsplaat correct is geïnstalleerd en gereset. Als het probleem aanhoudt, is de magneetschakelaar mogelijk defect en moet deze worden vervangen.

Wat betekent code 'E2'?

Code E2 verschijnt wanneer de machine na meerdere cycli geen ijs produceert. Controleer het waterniveau in de tank, de afvoerdop, de externe watertoevoer en de vlotter. Als de pomp vastzit, reinig of vervang deze dan.

Hoe reinig ik mijn ijsmachine?

Gebruik de zelfreinigingsfunctie: voeg een mengsel van water en azijn (1:1) toe, houd de knop CLEAN 3 seconden ingedrukt. De cyclus duurt 5 tot 8 minuten. Spoel daarna met vers water. Reinig ook de condensor eenmaal per jaar en de interne onderdelen wekelijks.

Waarom maakt de machine geen ijs?

Controleer of de machine is aangesloten, het waterreservoir tot aan de markering is gevuld, de afvoerdop goed is gesloten en de waterdruk tussen 0,1 en 0,4 MPa ligt. Als de compressor niet koelt, kan er een koelmiddellek of een defect aan de printplaat zijn.

Hoe stel ik de ijsproductietijd in?

Tijdens bedrijf drukt u op de knoppen + of - om de tijd aan te passen. De instelling varieert van -5 tot +8 minuten ten opzichte van de standaardinstelling. Druk bijvoorbeeld op + tot '1' verschijnt om 1 minuut toe te voegen.

Kan ik een verlengsnoer gebruiken?

Nee, het gebruik van een verlengsnoer wordt afgeraden omdat het kan oververhitten en brandgevaar oplevert. Sluit de machine rechtstreeks aan op een speciaal stopcontact met de juiste aarding.

Hoe installeer ik de afvoerslang?

Sluit het ene uiteinde van de afvoerslang aan op de uitlaat van de machine en het andere uiteinde op een container of afvoer. Zorg ervoor dat de uitlaat van de slang lager is dan de afvoerpoort van de machine om zwaartekrachtafvoer mogelijk te maken.

Wat te doen bij een waterlek?

Controleer of de afvoerdop correct is geïnstalleerd en vastzit. Zorg ervoor dat de watertoevoerslang niet beschadigd is en dat de vlotter goed werkt. Als water zich ophoopt in de tank, verlaag dan de waterdruk of vervang de vlotterkraan.

Hoe onderhoud ik de machine als ik deze lang niet gebruik?

Koppel het apparaat los, sluit de watertoevoer af, verwijder de toevoerslang, laat al het water en ijs eruit lopen, reinig en droog de binnenkant grondig. Bewaar de machine op een schone, droge plaats.

Welke accessoires worden bij de machine geleverd?

De doos bevat: de ijsmachine, een handleiding, een waterfilter, een afvoerslang, een ijsschep, twee kabelbinders, een ring, twee afdichtingen, twee blauwe clips als reserve en een reserve plug.

GEBRUIKSAANWIJZING KJ-AT25F Vevor

	Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels gebruik is onderworpen aan de volgende twee voorwaa (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvange interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het en alle accessoires die met dit symbool zijn gemark Producten die als zodanig gemarkeerd zijn, mogen nie het normale huisvuil worden weggegooid, maar moeten een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische huishoudelijke apparaten moeten eenvoudige veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en letsel aan personen of eigendommen te verminderen. Lees alle instructies voordat u de machine voor de eerste keer gebruikt.

Bewaar de nacht niet in de ijsbak. Het is een koelkast, het ijs zal worden gesmolten tot water en de machine laten stromen.

1. Indien aangesloten op de watertoevoer, LET OP: moet de drinkwatertoevoer worden aangesloten;
2. De machine is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

- personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen

- door klanten in hotels, motels en andere residentiële omgevingen;

- horeca en soortgelijke industrieën.

1. De machine moet binnen deuren en zonder obstakels worden gebruikt op een goed geventileerde plaats. Er moet minimaal 50 cm ruimte zijn tussen de zijkanten van de machine en de muur.
2. Bij gebruik van elektrische apparaten: fundamentele veiligheidsmaatregelen moeten worden gevolgd om het risico op brand, elektrische schokken en letsel aan personen of eigendommen te verminderen. Lees alle instructies voordat u een apparaat gebruikt.
3. Gebruik dit of enig ander apparaat niet met een beschadigd snoer
4. Sluit uitsluitend aan op correct gepolariseerde stopcontacten. Er mag geen ander apparaat op hetzelfde stopcontact worden aangesloten. Zorg ervoor dat de stekker volledig in het stopcontact zit.
5. Plaats de machine en het netsnoer niet in de buurt van brandbaar materiaal. Bedek het snoer niet. Dompel het niet onder in water.
6. Wij raden het gebruik van een verlengsnoer af, omdat het oververhit kan raken en brandgevaar kan ontstaan.
7. Haal de stekker van de ijsmaker uit het stopcontact voordat u hem schoonmaakt, reparaties of onderhoud uitvoert.
8. Wees voorzichtig en houd toezicht als het apparaat in de buurt van kinderen wordt gebruikt.
9. Gebruik uw ijsmachine niet buitenshuis. Vermijd direct zonlicht en zorg ervoor dat er minimaal 15 cm ruimte is tussen de achterkant en zijkant van uw apparaat en de muur.
10. Gebruik geen andere vloeistof dan water in het apparaat om ijs te maken.
11. Maak uw ijsblokjesmachine niet schoon met brandbare schoonmaakmiddelen. De dampen kunnen brandgevaar of een explosie veroorzaken.
12. Laat de machine niet kantelen.
13. Als de ijsmaker in de winter van buiten naar binnen wordt gebracht, geef het dan een paar uur de tijd om op te warmen tot kamertemperatuur voordat u de stekker in het stopcontact steekt.
14. Voor uw veiligheid moet dit apparaat goed geaard zijn. Het netsnoer is uitgerust met een driepolige stekker die is gekoppeld aan standaard driepolige stopcontacten om de kans op een elektrische schok te minimaliseren.
15. Sluit uw apparaat aan op een speciaal, correct geïnstalleerd en geaard stopcontact. Doe dit niet zelf; onder alle omstandigheden moet de stroomvoorziening en/of aarding worden uitgevoerd door een gecertificeerde elektricien.
16. De schuimende materialen binnenin zijn brandbaar en moeten uit de buurt van vuur worden gehouden.
17. Het is verboden om aan de kabel te trekken om de stekker uit het stopcontact te halen; trek de stekker eruit. BELANGRIJK: Om gevaren als gevolg van instabiliteit te voorkomen, moet het apparaat op een vlakke en effen ondergrond worden geplaatst.

WAARSCHUWING: Dit apparaat moet geaard zijn.

Waarschuwing: Brandbare materialen

1) De zekering op de printplaat is 15 A. Bij verandering moet deze door een technicus worden bediend. 2) De spanningsschommelingen mogen niet groter zijn dan ±10% van de nominale spanning, anders is een spanningsstabilisator nodig. 3) Naast de door de fabrikant aanbevolen methode mogen geen mechanische apparatuur of andere methoden worden gebruikt om het ontdooiproces te versnellen, en mag het koelsysteem niet worden beschadigd. 4) Het koelsysteem bevat koelmiddel onder hoge druk en het koelsysteem mag niet beschadigd raken. Wees vooral voorzichtig bij het installeren en verplaatsen. Installatie en onderhoud moeten worden uitgevoerd door de fabrikant of professional. Schroot moet worden afgevoerd door de aangewezen recyclingafdeling. 5) Er zijn warmte-isolatiematerialen in het apparaat aanwezig. Dit zijn brandbare materialen en moeten uit de buurt van vuurbronnen worden gehouden. Reparaties moeten worden uitgevoerd door de fabrikant of door professionals. Schroot moet worden afgevoerd door de aangewezen recyclingafdeling.

BELANGRIJK: Om gevaar als gevolg van instabiliteit te voorkomen, moet de eenheid op een effen en vlak oppervlak worden geplaatst.

Installatie en aansluiting

Let op: De installatie moet door professionals worden uitgevoerd volgens de

de instructies.

PAK UW IJSMAKER UIT

1. Verwijder al het verpakkingsmateriaal aan de buiten- en binnenkant. Controleer of alle onderstaande accessoires zijn meegeleverd of niet. Mochten er onderdelen ontbreken, neem dan contact op met onze klantenservice. Nadat u de machine heeft uitgepakt, raden wij u aan 24 uur te laten staan voordat u hem inschakelt.
2. Maak de binnenkant schoon met lauw water en een zachte doek. Maak het apparaat schoon met de zelfreinigingsfunctie.
3. Zoek een locatie voor uw ijsmachine waar deze beschermd is tegen direct zonlicht en andere warmtebronnen (zoals fornuis, oven, radiator). Plaats de ijsmaker op een vlakke ondergrond. Zorg ervoor dat er minimaal 15 cm ruimte is tussen de achterkant en zijkanten van uw ijsblokjesmachine en de muur.
4. Wacht een uur totdat het koelmiddel is bezonken voordat u de stekker van het apparaat voor het eerste gebruik aansluit.
5. Het apparaat moet zo worden geplaatst dat de stekker toegankelijk is.

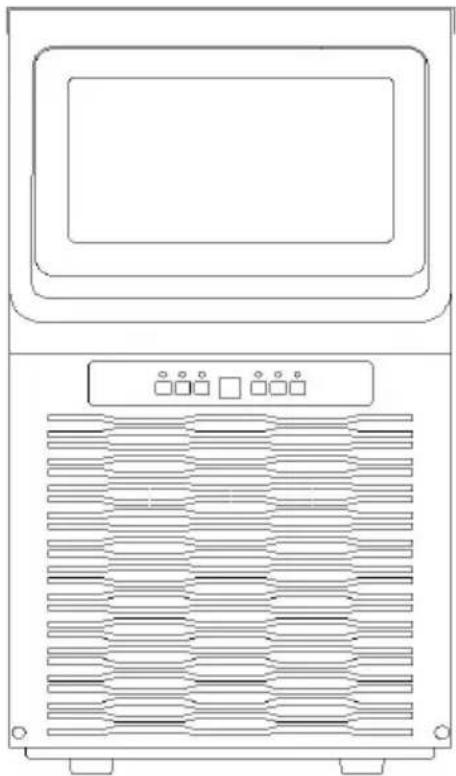

Verpakkingsinhoud

Warme tips: Controleer of alle onderstaande accessoires zijn inbegrepen.

Accessoireslijst
NEE.	Beschrijving	Afbeelding	Gebruik	AANT AL
1	Handmatig		Handleiding	1 ST
2	Filter		Filter water	1 ST
3	Afvoerbuis		Droogleggen	1 ST
4	IJslepel		Neem ijsblokjes	1 ST
5	nylon kabelbinders		Bevestig de leiding indien nodig	2 STUK S
6	Hoepel		bevestig indien nodig de uitlaat en de afvoerbuis aan elkaar	1 ST
7	Zegelring		Plaats hem wel de kraan van d inlaatpijp. De andere is reserve.	2 STUK S
8	Reserve blauwe clip		Reserve blauwe clip indien nodig	2 STUK S
9	Reservestek ker		Reservestekker die de tank indie nodig afsluit.	1 ST

De plaats van installatie

a) Het apparaat moet op een schone plaats met goede ventilatie worden geplaatst, beschermd tegen zonlicht en regen. b) De machine mag niet in de buurt van een warmtebron worden geplaatst. c) De omgevingstemperatuur rondom mag niet lager zijn dan 3°C en niet hoger dan 40°C, en de afstand tussen de vier zijden van de machine en de muur moet minimaal 15 cm bedragen. d) De machine moet op een vlakke plaats worden geplaatst. e) Plaats niets op het apparaat.

Sluit de afvoerleiding en de waterinlaatleiding aan

Waarschuwing: 1) De machine kan alleen verbinding maken met

drinkwaterbronnen en moet voldoen aan de lokale drinkwaternormen.

2) De waterdruk moet 0,1-0,4 MPa zijn. Indien groter dan 0,4 MPa, moet een drukreduceerventiel worden aangesloten. 3) Afwatering: De uitlaat van de afvoerleiding moet lager zijn dan de uitlaat op de machine.

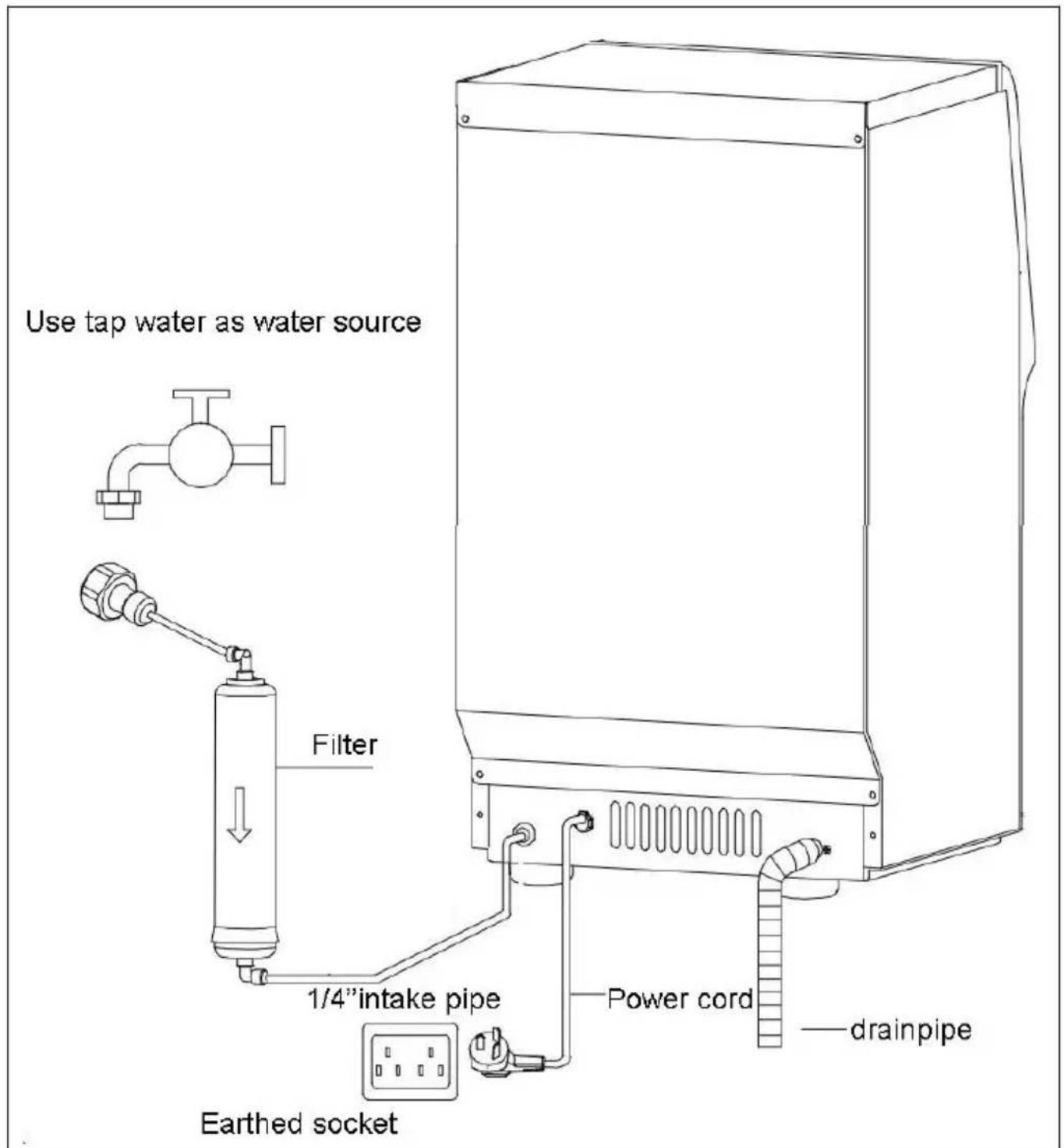

VERBINDEN MET WATER

Sluit uw ijsmachine aan op andere onderdelen door het onderstaande diagram te raadplegen.

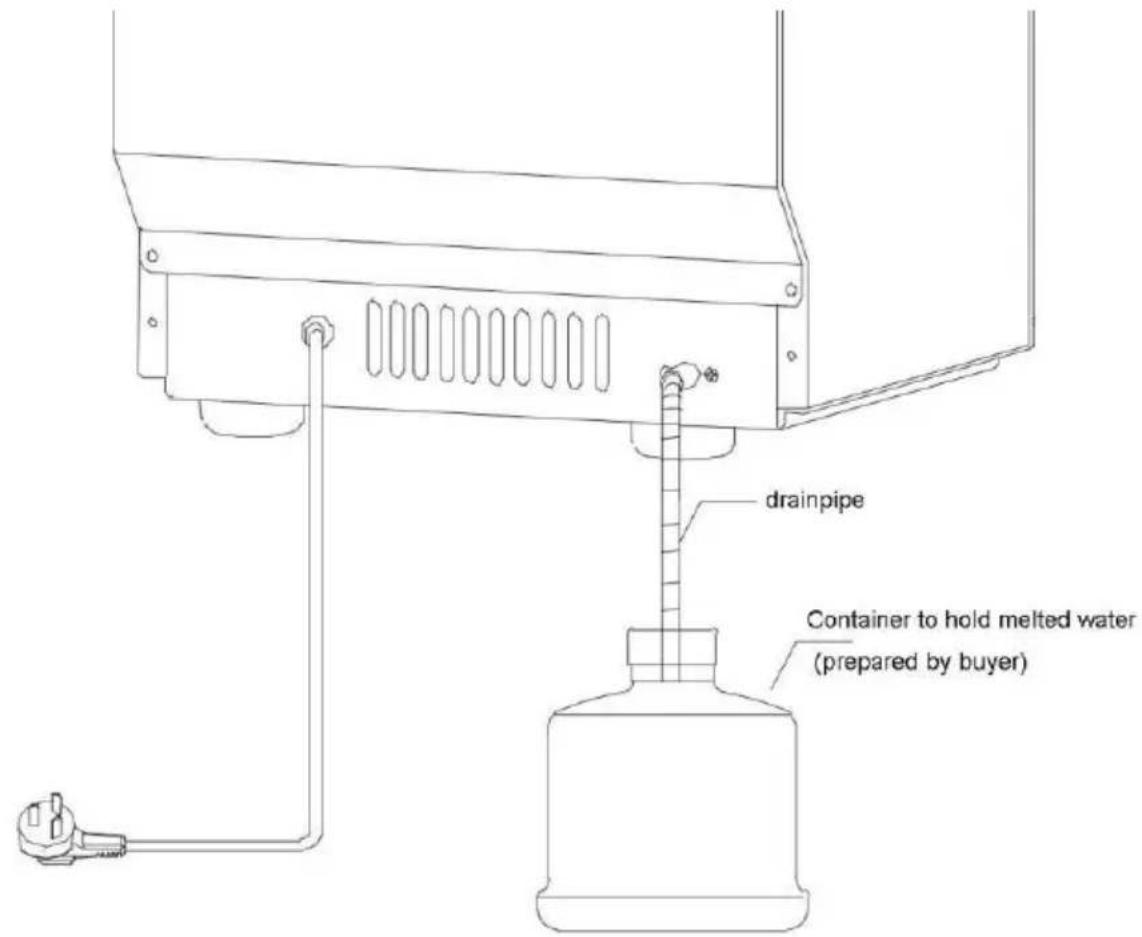

Waarschuwing: Omdat het ijs in de binnentank zal smelten, moet de afvoerleiding vóór gebruik worden aangesloten en de afvoerleiding in een container of in het riool steken.

Let op: Sluit het ene uiteinde van de afvoerleiding aan op de machine en het andere uiteinde op een opvangbak of riool. De andere poort van de afvoerleiding moet lager zijn dan de afvoerpoort van de machine.

Sluit de afvoer aan met een opvangbak of inzetstuk op het riool.

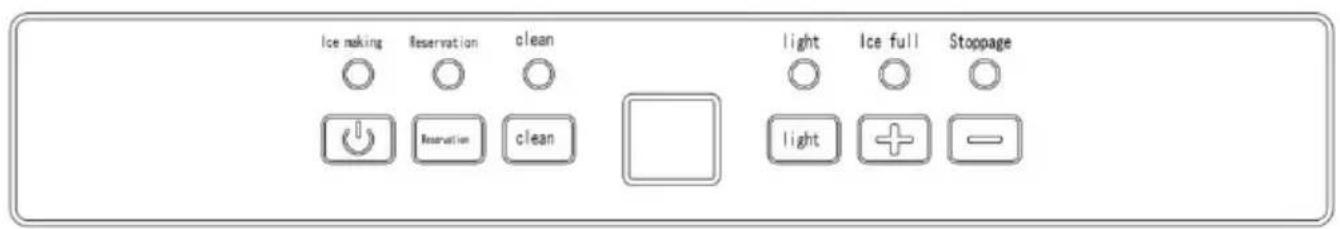

MACHINEBEDIENING

Druk op deze knop in de standby-modus (display “ -- ”) om de machine in te schakelen. Druk tijdens het werken op de knop gedurende enkele seconden.

De machine wordt dan uitgeschakeld.

KNOP “ + ” / ” - ”

1. Pas de tijd voor het maken van ijs aan:

Via “ + ” / ” - ” kunt u de tijd voor het maken van ijs verlengen of verkorten, wat in de huidige cyclus zal gebeuren.

Druk op de “ + ” knop. Als het scherm “ 1 ” weergeeft, betekent dit dat de tijd voor het maken van ijs met 1 minuut wordt toegevoegd; de maximale toevoeging is 8 minuten. Als u op de “ - ” knop drukt, betekent dit dat de tijd voor het maken van ijs met 1 minuut wordt verkort; de maximale verkorting is 5 minuten.

Dat betekent dat de tijd kan worden aangepast van -5 tot 8 minuten. 2. Stel de tijd voor automatisch uitschakelen/automatisch inschakelen in.

Reserveringsknop:

Druk op deze knop in de standby-modus met de reserveringsindicator die knippert, en gebruik de “+” / “-” knop om de automatische inschakeltijd in te stellen.

(in uren van 0-24u). De machine wordt daarna automatisch ingeschakeld. Het aftellen is voltooid. Druk op de knop “+” / “-” om de automatische uitschakeltijd in te stellen (in uren van 0-24 uur). De machine zal dat doen

wordt automatisch uitgeschakeld nadat het aftellen is voltooid.

Als het lukt om te reserveren, brandt het reserveringslampje altijd.

Druk op de reserveringsknop om de reservering te annuleren en de

indicator zal uit zijn.

Knop reinigen:

1. Houd deze knop gedurende 1 seconde ingedrukt in de standby-modus om de ingangsreiniging uit te voeren

modus gedurende 5 minuten en met reinigingsindicator aan. En deze wordt geactiveerd

standby-modus na het reinigen.

Druk tijdens de reinigingsmodus op de reinigingsknop om de machine te beëindigen

de schoonmaak vooraf.

1. U kunt tijdens het maken van ijs 2 seconden lang op de “clean” drukken om de ijsblokjes van tevoren uit de ijsvorm te laten vallen.

Lichtknop:

Druk op deze knop om het blauwe licht uit te schakelen, druk nogmaals om het in te schakelen.

Opmerkingen:

De omgevingstemperatuur heeft invloed op de tijd die nodig is voor het maken van ijs.

Waarschuwing:

1. Het apparaat wordt gebruikt om ijsblokjes te maken en ijs tijdelijk op te slaan. Volg de volgende principes om de ijsblokjes schoon te houden: Was uw handen voordat u de ijsblokjes eruit haalt en gebruik de meegeleverde plastic ijsschep om ijs te scheppen.

Doe a.u.b. niets anders in de machine, behalve ijsblokjes.

Reinig de opslagtank voor gebruik. Houd de ijsschep schoon en gebruik een neutraal schoonmaakmiddel om hem schoon te maken. Sluit de opening na het nemen van ijs om stof te voorkomen.

1. Bij het gebruik van elektrische apparaten moeten de basisrichtlijnen gevolgd worden, vooral:

- Een omgeving met een hoge luchtvochtigheid vergroot het risico op kortsluiting of elektrische schokken. Schakel bij twijfel de stroom van de

machine uit.

• Trek niet rechtstreeks aan het netsnoer om de machine uit te schakelen.
• Zonder toezicht van een volwassene mag de ijsmachine niet alleen door kinderen of ouderen worden gebruikt.

REINIGING & ONDERHOUD

Maak uw ijsblokjesmachine grondig schoon vóór het eerste gebruik. 1) Reiniging van interne en externe onderdelen

Opmerking: Haal de stekker uit het stopcontact voordat u reinigings- of onderhoudsprocedures uitvoert.

Reinig de condensor minimaal één keer per jaar, zodat de ijsmaker goed kan werken.

Gebruik geen alcohol om de ijsmachine schoon te maken, omdat hierdoor het plastic kan barsten.

Gebruik een schone, zachte doek om de ijsmachine minimaal één keer per week af te vegen en gebruik vervolgens een zachte doek met een mild schoonmaakmiddel om vet of andere onzuiverheden te verwijderen.

b) Reiniging van ijsscheppen (wekelijks)

Dompel de ijsschep minimaal 3 minuten in een mengsel van neutraal schoonmaakmiddel en water en spoel hem vervolgens af met water.

c) Reiniging van opslagtanks (wekelijks)

Open de ijsdeur en verwijder alle ijsblokjes.

Gebruik een neutraal schoonmaakmiddel om de binnenwand van de tank schoon te maken en spoel vervolgens af met water.

Veeg de binnenwand af met een doek met een neutraal reinigingsmiddel, spoel af met water en droog het binnenoppervlak tenslotte af met een andere schone doek.

d) Reiniging van de waterpomp (wekelijks)

De pomp moet één keer per week worden gereinigd. Haal vóór het reinigen de stekker uit het stopcontact, haal de pomp eruit en gebruik een borstel om de waterpompinlaat schoon te maken en plaats hem vervolgens

terug in de oorspronkelijke positie.

INTERIEUR: gebruik de volgende zelfreinigingsfunctie:

1. Voeg water en azijn of citroensapmengsel toe (verhouding 1:1)
2. Sluit het apparaat aan, houd de CLEAN-knop ongeveer 3 seconden ingedrukt en laat vervolgens los. Het apparaat gaat automatisch naar het zelfreinigingsprogramma. Dit proces duurt ongeveer 5-6 minuten. Wanneer het zelfreinigingsprogramma is voltooid, wordt het apparaat automatisch uitgeschakeld.
3. Het ventilatorblad draait. Tijdens dit proces worden de binnenste delen meerdere keren gespoeld.
4. Nadat het zelfreinigingsprogramma is voltooid, haalt u de stekker uit het stopcontact en laat u het water weglopen door de afvoerdop los te maken. Plaats de afvoerdop terug.
5. Voeg vers water toe aan het waterreservoir, tot aan de waterniveaumarkering.
6. Sluit het apparaat aan en herhaal het zelfreinigingsproces door stap 1 tot en met 5 te herhalen. Hierdoor worden de azijn-/citroenresten weggespoeld.
7. Nadat het water is afgetapt, plaatst u de afvoerdop terug en draait deze vast.
8. Droog de binnen- en buitenkant af met een schone, zachte doek. OPMERKING: Het wordt ten zeerste aanbevolen om het apparaat schoon te maken vóór het eerste gebruik of nadat het apparaat langere tijd is gebruikt.

2) Langdurige opslag van de ijsmachine

a) Haal de stekker uit het stopcontact om de stroomtoevoer af te sluiten.

b) Sluit de watertoevoer af en verwijder de watertoevoerleiding; c) Verwijder alle ijsblokjes en laat het water weglopen; d) Was en droog de binnenwanden van de opslagtank en de watertank.

Algemene storingsanalyse

E1	Geen ijsdeflector gedetecteer	De ijsgeleidingsplaat kwam	Installeer ijsgeleider opn
		Magnetisch gevoelige schakelaar beschadigd	Vervangen magnetisch gevoelige schakelaar
		De ijsgeleidingsplaat wordt r geset	Reset ijsgeleidingspla
E2	Ijs maken is normaal	De vierde ijscyclus stopt	Vervang magnetisch gevoelige schakelaar
	Er zit geen water in de waterbox	De aftapplug is niet correct geïnstalleerd	Installeer aftapplug con
		Externe watervoorziening	Controleer watertoevoer
	Het waterreservoir liep over de koelkast	Externe watervoorziening	De wate boven de draait horizontaal
	Gebruik leidingwater als waterbron	De ex waterdruk is hoog om vlotterklep te werken, waterdruk verlagen of nieuwe klep vervangen
Er zit water in de waterbo	Er is geen water en de doucheleiding loopt ook niet	De pomp is ei geblokkeerd moet wo vervangen gereinigd
		De doucheleid verstopt. Maal schoon
Gewoon stromend water, geer koeling of een beetje koud	Er ligt dun ijs op de ijsvor	Verleng productietijd op de knop "-het bedieningspar te drukken
	Er ligt dik ijs op de ijsvorn	Verkort productietijd op de "-" kno het bedieningspar te drukken
	Er spatte wat water in de koelkast	Draai en verst douchepijp
	De achterkant van de	Pas

		waterkast lekt in de koelkas	installatieposit van de water aan
	Het water is niet koud	Het moederbord voedt de compressor niet	Vervang moederbord
		Compressorstoring	Vervang compressor
		Compressor hoge temperatu	Vervang compressor
		Compressor werkt, koelt nie	Koelmiddellekl reparatie nod
E3	Alarm voor hoge temperatu	condensatietemperatuursensor is beschadigd	Vervanging
		De koelventilator wordt geblokkeerd door vreemde voorwerpen	Verwijder de barricade
		Schade aan koelventilator	Vervanging
E 4	Abnormale condensatietemperatuursensor	Kortsluiting of open circuit condensatietemperatuursensor	Vervanging
E 5	Abnormale omgevingstemperatuursensor r	Kortsluiting of open circuit omgevingstemperatuursensor	Vervanging
E6 _	Gebrek aan water	Onderbreking van de extern watervoorziening	Herstel de watervoorzieni
		Magneetklep waterinlaat beschadigd	Vervanging

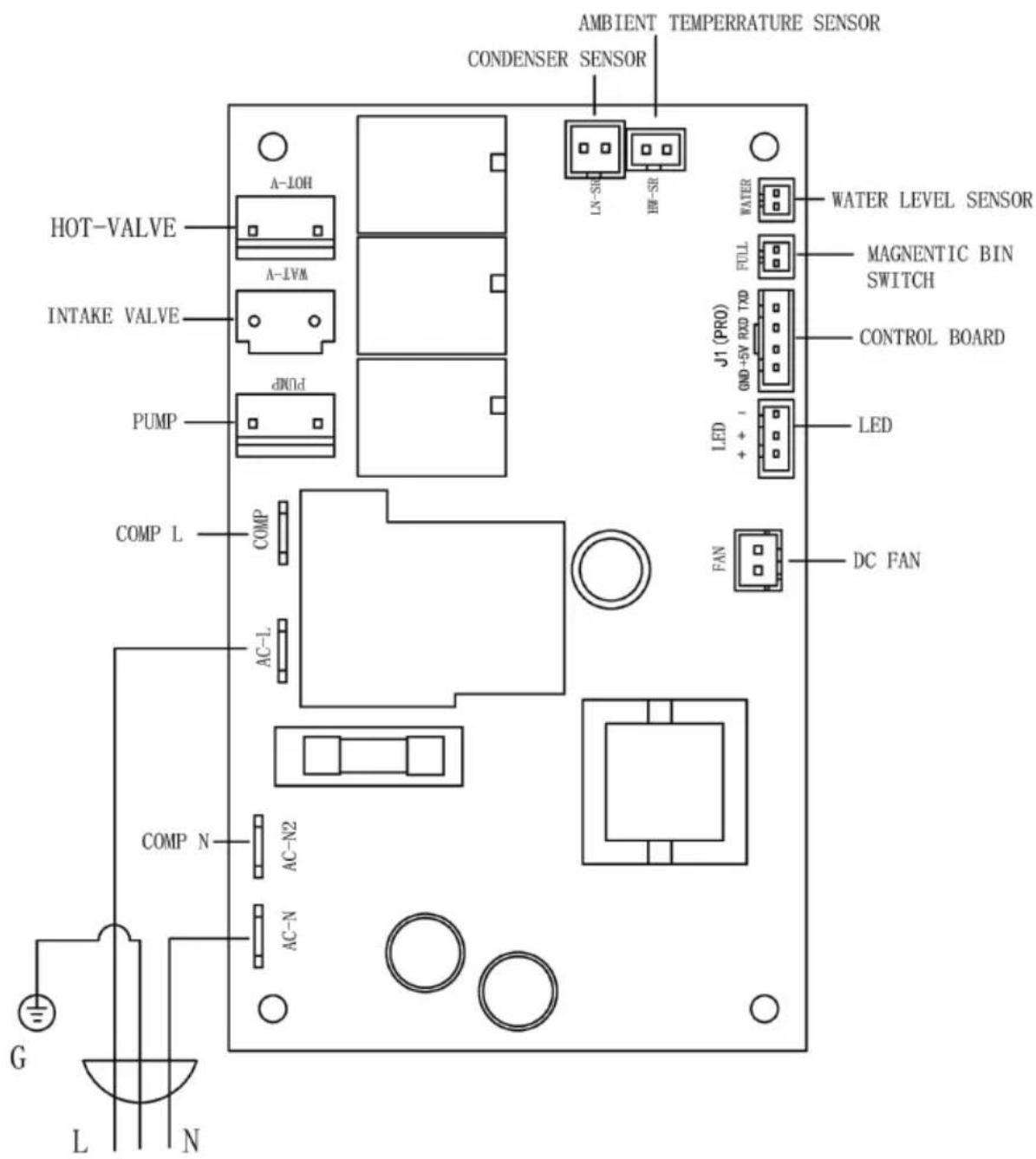

Schakelschema

Explosief diagram

1. Deur 2. Deurkozijn 3. Bovenklep 4. Achterpaneel 5. Voorpaneel 6. Frontplaat 7. Displaybord 7. Binnentank 9. Watertank

10. IJsvorm 11. Zweven 12. Pomp 13. Compressor 14. DC-ventilator 15. Condensor 16. Hoofdbord 17. Hoofdbordkast 18. Rubberen voetjes
