Tipo de producto	Máquina de hielo
Marca	Vevor
Modelo	KJ-AT25F
Temperatura ambiente de funcionamiento	3 °C a 40 °C
Presión de agua requerida	0,1 – 0,4 MPa
Conexión de agua	Solo agua potable
Ajuste del tiempo de fabricación	De -5 a +8 minutos por ciclo
Programación diferida	Encendido/apagado automático de 0 a 24 h
Funciones	Fabricación de hielo, autolimpieza, iluminación azul, reserva
Limpieza	Limpieza semanal de las piezas internas y externas; autolimpieza con vinagre o jugo de limón
Seguridad	Toma de tierra obligatoria; enchufe dedicado; no usar alargador
Accesorios incluidos	Manual, filtro de agua, manguera de drenaje, cuchara para hielo, bridas de nylon, aro, juntas, clips azules, tapón de repuesto
Patas de goma	Sí

Preguntas frecuentes - KJ-AT25F Vevor

¿Qué hacer si la pantalla muestra 'E1'?

El error E1 indica que el deflector de hielo no se detecta. Verifique que la placa guía del hielo esté correctamente instalada y reiniciada. Si el problema persiste, el interruptor magnético puede estar defectuoso y requiere reemplazo.

¿Qué significa el código 'E2'?

El código E2 aparece cuando la máquina no produce hielo correctamente después de varios ciclos. Verifique el nivel de agua en el depósito, el tapón de drenaje, el suministro de agua externo y el flotador. Si la bomba está bloqueada, límpiela o reemplácela.

¿Cómo limpiar mi máquina de hielo?

Use la función de autolimpieza: agregue una mezcla de agua y vinagre (1:1), mantenga presionado el botón CLEAN durante 3 segundos. El ciclo dura de 5 a 8 minutos. Luego enjuague con agua fresca. Limpie también el condensador una vez al año y las piezas internas cada semana.

¿Por qué la máquina no fabrica hielo?

Verifique que la máquina esté enchufada, que el depósito de agua esté lleno hasta la marca, que el tapón de drenaje esté bien cerrado y que la presión de agua esté entre 0,1 y 0,4 MPa. Si el compresor no enfría, puede haber una fuga de refrigerante o un defecto en la placa base.

¿Cómo ajustar el tiempo de fabricación de hielo?

En funcionamiento, presione los botones + o - para ajustar el tiempo. El ajuste va de -5 a +8 minutos con respecto al ajuste predeterminado. Por ejemplo, presione + hasta que muestre '1' para agregar 1 minuto.

¿Puedo usar un alargador eléctrico?

No, el uso de un alargador no se recomienda porque puede sobrecalentarse y crear riesgo de incendio. Enchufe la máquina directamente a un tomacorriente de pared dedicado y correctamente conectado a tierra.

¿Cómo instalar la manguera de drenaje?

Conecte un extremo de la manguera de drenaje a la salida de la máquina y el otro extremo a un recipiente o desagüe. Asegúrese de que la salida de la manguera esté más baja que el puerto de drenaje de la máquina para permitir el flujo por gravedad.

¿Qué hacer en caso de fuga de agua?

Verifique que el tapón de drenaje esté correctamente instalado y apretado. Asegúrese de que la manguera de entrada de agua no esté dañada y que el flotador funcione correctamente. Si el agua se acumula en el depósito, reduzca la presión de agua o reemplace la válvula de flotador.

¿Cómo mantener la máquina si no la uso durante mucho tiempo?

Desenchufe el aparato, corte el suministro de agua, retire la manguera de entrada, vacíe toda el agua y los cubitos de hielo, luego limpie y seque cuidadosamente el interior. Almacene la máquina en un lugar limpio y seco.

¿Cuáles son los accesorios suministrados con la máquina?

El paquete contiene: la máquina de hielo, un manual, un filtro de agua, una manguera de drenaje, una cuchara para hielo, dos bridas para cables, un aro, dos juntas tóricas, dos clips azules de repuesto y un tapón de repuesto.

MANUAL DE USUARIO KJ-AT25F Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Comercial Hielo Máquina

MODELO: KJ- AT25F

	Advertencia: para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las norma FCC. El funcionamiento está sujeto a las dos condiosiguientes: (1) Este dispositivo no puede causar interfer dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que pu causar un funcionamiento no deseado.
	Este producto está sujeto a las disposiciones de la D Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere re selectiva de basura en la Unión Europea. Esto se a producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desech con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando se utilizan accesorios eléctricos, se deben seguir precauciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas o propiedades. Lea todas las instrucciones antes de operar la máquina por primera vez.

PRECAUCIÓN: EL HIELO NO SE PUEDE ALMACENAR EN EL DEPÓSITO DE HIELO DURANTE LA NOCHE, NO ES NEVERA, EL HIELO SE DERRETIRÁ EN AGUA Y FUERA DE LA MÁQUINA.

1. Si se conecta con el suministro de agua, PRECAUCIÓN: debe ser con el suministro de agua potable;
2. La máquina está diseñada para ser utilizada en aplicaciones domésticas

y similares, tales como:

-áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;

-cortijos

-por clientes en hoteles, moteles y otros entornos de tipo residencial;

-Industria de la restauración e industrias similares.

1. La máquina debe usarse en lugares con puertas y sin obstáculos alrededor. Buen lugar de ventilación. Debe haber una distancia mínima de 50 cm entre los cuatro lados de la máquina y la pared.
2. Al utilizar aparatos eléctricos, se deben seguir precauciones básicas de seguridad para reducir el riesgo de incendio, descargas eléctricas y lesiones a personas o propiedades. Lea todas las instrucciones antes de usar cualquier electrodoméstico.
3. No opere este ni ningún otro aparato con un cable dañado.
4. Conéctelo únicamente a tomas de corriente debidamente polarizadas. No se debe enchufar ningún otro aparato en el mismo tomacorriente.

Asegúrese de que el enchufe esté completamente insertado en el tomacorriente.

1. No coloque la máquina ni el cable de alimentación cerca de materiales inflamables. No cubra el cable. No lo sumerja en agua.
2. No recomendamos el uso de un cable de extensión, ya que puede sobrecalentarse y convertirse en un riesgo de incendio.
3. Desenchufe la fábrica de hielo antes de limpiarla o realizar cualquier reparación o servicio.
4. Tenga cuidado y supervise cuando utilice el aparato cerca de niños.
5. No utilices tu máquina de hielo al aire libre. Evite la luz solar o asegúrese de que haya al menos 5 pulgadas de espacio entre la parte posterior y los lados de su unidad y la pared.
6. No utilice ningún líquido que no sea agua en la unidad para hacer hielo.
7. No limpie su máquina de hielo con detergentes inflamables. Los vapores pueden crear riesgo de incendio o explosión.
8. No vuelque la máquina.
9. Si la fábrica de hielo se lleva al interior desde el exterior durante

invierno, dale unas horas para que alcance la temperatura ambiente antes de enchufarlo a la fuente de alimentación.

1. Esta unidad debe estar correctamente conectada a tierra para su seguridad. El cable de alimentación está equipado con un enchufe de clavijas acoplado a tomas de pared estándar de tres clavijas para minimizar la posibilidad de descarga eléctrica.
2. Conecte su electrodoméstico a un enchufe dedicado, tomacorriente de pared correctamente instalado y conectado a tierra. No, bajo cualquier circunstancia, la alimentación y/o la conexión a tierra deben dirigirse a un electricista certificado.
3. Los materiales espumosos del interior son combustibles y deben mantenerse alejados del fuego.
4. Está prohibido tirar del cable para desenchufar el enchufe; desconectar el enchufe es imprescindible.

IMPORTANCIA: Para evitar peligros debidos a la inestabilidad, la unidad debe colocarse sobre una superficie plana y uniforme.

ADVERTENCIA: Este aparato debe estar conectado a tierra.

Advertencia: Materiales combustibles

1) El fusible de la PCB es de 15 A; si se cambia, debe ser operado por un técnico.

2) La fluctuación de voltaje no puede exceder el voltaje nominal, o se necesita un estabilizador de voltaje.

3) Además del método recomendado por el fabricante, no se deben utilizar equipos mecánicos u otros medios para acelerar el proceso de descongelación y no se debe dañar el sistema de refrigeración.

4) El sistema de refrigeración contiene refrigerante a presión y no debe dañarse. Tenga especial cuidado al instalar y mover. La instalación y el mantenimiento deben ser realizados por el fabricante o profesionales. Los desechos deben ser eliminados por el departamento de reciclaje designado.

5) Hay materiales de aislamiento térmico en el aparato que son materiales combustibles y deben mantenerse alejados de fuentes de fuego. Las reparaciones deben ser realizadas por el fabricante o profesionales. Los desechos deben ser eliminados por el departamento de reciclaje designado.

IMPORTANCIA: Para evitar peligro debido a la inestabilidad, la unidad debe ser colocada sobre una superficie uniforme y plana.

Instalación y conexión

Nota: La instalación debe ser realizada por profesionales según las instrucciones.

instrucciones.

DESEMBALAJE DE SU FABRICANTE DE HIELO

1. Retire todos los materiales de embalaje exterior e interior. Compruebe que todos los accesorios siguientes están incluidos o no. Si falta alguna pieza, póngase en contacto con nuestro servicio de atención al cliente. Después de desembalar la máquina, le recomendamos dejarla durante 24 horas antes de encenderla.
2. Limpie el interior con agua tibia y un paño suave o limpie la unidad usando la función de autolimpieza.
3. Encuentre un lugar para su máquina de hielo donde esté protegida de la luz solar directa y otras fuentes de calor (es decir, estufa, caldera, radiador). Coloque la máquina de hielo sobre una superficie nivelada. Asegúrese de que haya al menos 5 pulgadas de espacio entre la parte posterior y los lados de su máquina de hielo y la pared.
4. Espere una hora para que el refrigerante se asiente antes de enchufar la unidad para su uso inicial.
5. El aparato debe colocarse en un lugar donde se pueda acceder al enchufe.

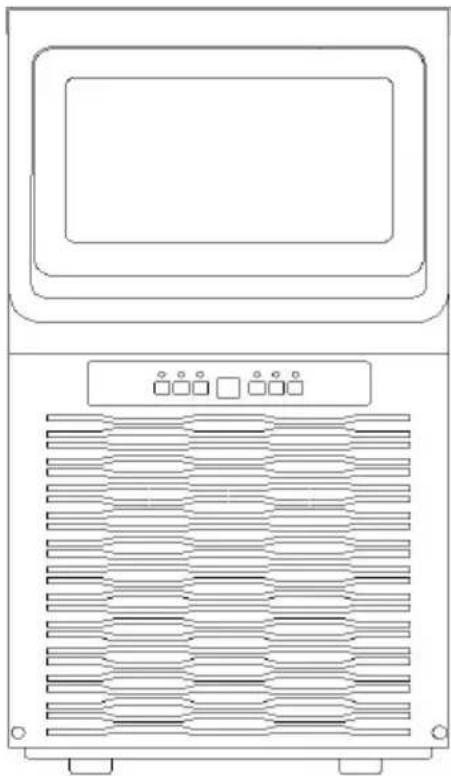

Contenidos del paquete

Máquina para hacer hielo x 1

Consejos cálidos: compruebe si todos los accesorios siguientes están incluidos.

Lista de accesorios
NO.	Descripción	Imagen	Uso	CANT IDAD
1	Manual		Operación manual	1 PC
2	Filtrar		Filtrar agua	1 PC
3	Tubo de drenaje		Drenar	1 PC
4	Cuchara de hielo		Toma cubitos de hielo	1 PC
5	bridas de nailon		Repare la tubería si es necesario	2 piezas
6	Aro		Sujete la salida el tubo de drenaje juntos s es necesario.	1 PC
7	Anillo de sello		Póngalo en el grifo del tubo d admisión. El otro es de repuesto.	2 piezas
8	Clip azul de repuesto		Clip azul de repuesto si es necesario.	2 piezas
9	enchufe de repuesto		Tapón de repuesto que tapa el depósito si es necesario.	1 PC

El lugar de instalación

a) El aparato debe colocarse en un lugar limpio y con buena ventilación, protegido de la luz solar y la lluvia. b) La máquina no puede colocarse cerca de ninguna fuente de calor. c) La temperatura ambiente alrededor no debe ser inferior a 3 °C ni superior a 40 °C, y debe haber al menos 15 cm entre los cuatro lados de la máquina y la pared. d) La máquina debe colocarse en un lugar plano. e) No coloque nada encima del aparato.

Conecte la tubería de drenaje y la tubería de entrada de agua.

Advertencia: 1) La máquina solo puede conectarse a fuentes de agua

potable y debe cumplir con los estándares locales de agua potable.

2) La presión del agua debe estar entre 0,1-0,4 Mpa; si supera los 0,4 Mpa, se debe conectar una válvula reductora de presión. 3) Drenaje: la salida del tubo de drenaje debe ser más baja que la de la máquina.

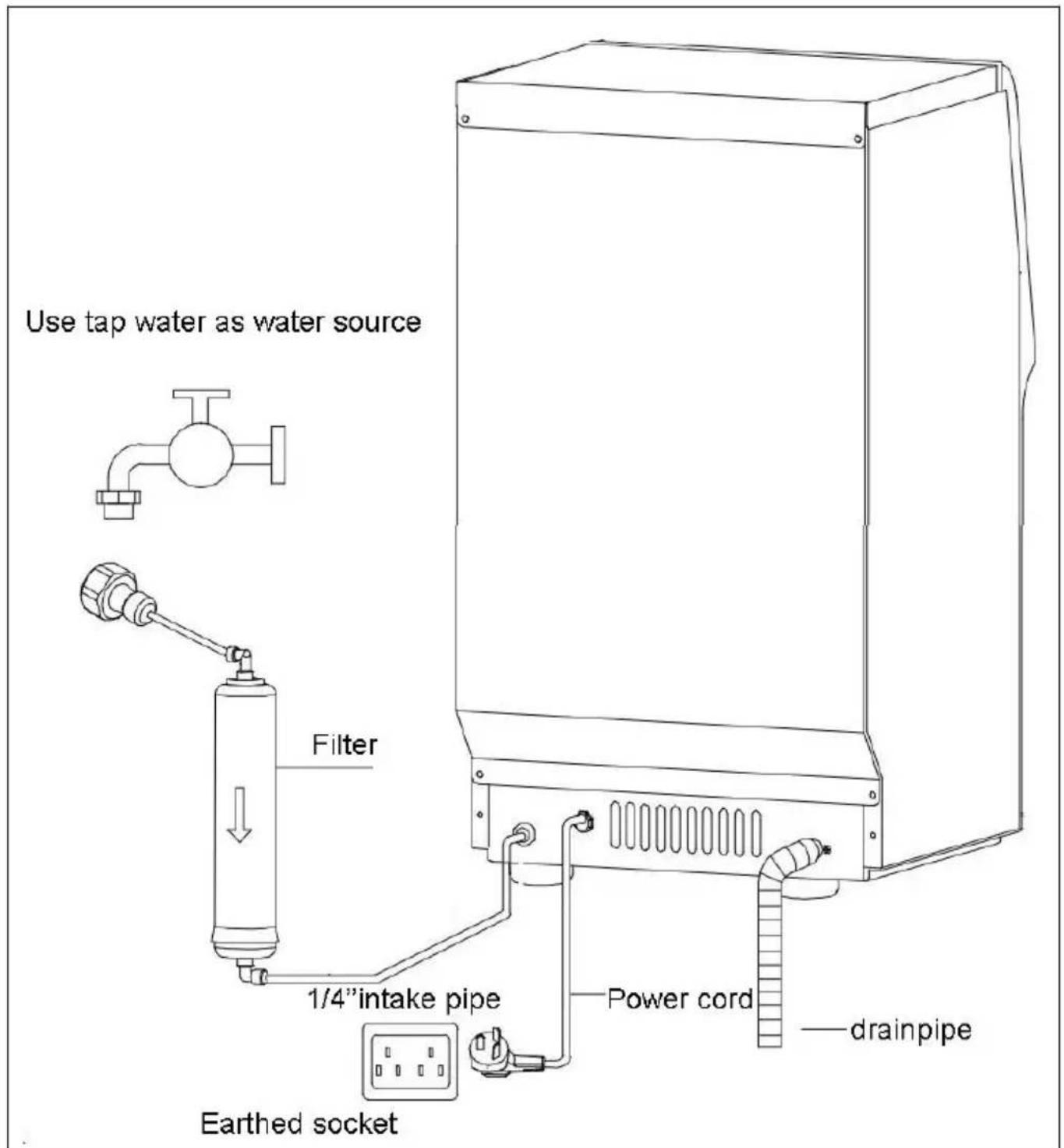

CONECTANDO CON EL AGUA

Conecte su máquina de hielo con otras piezas consultando el diagrama a continuación.

Advertencia: Debido a que el hielo en el tanque interior se derretirá, debe conectar el tubo de drenaje antes de usarlo e insertar el tubo de drenaje en un recipiente o en la alcantarilla.

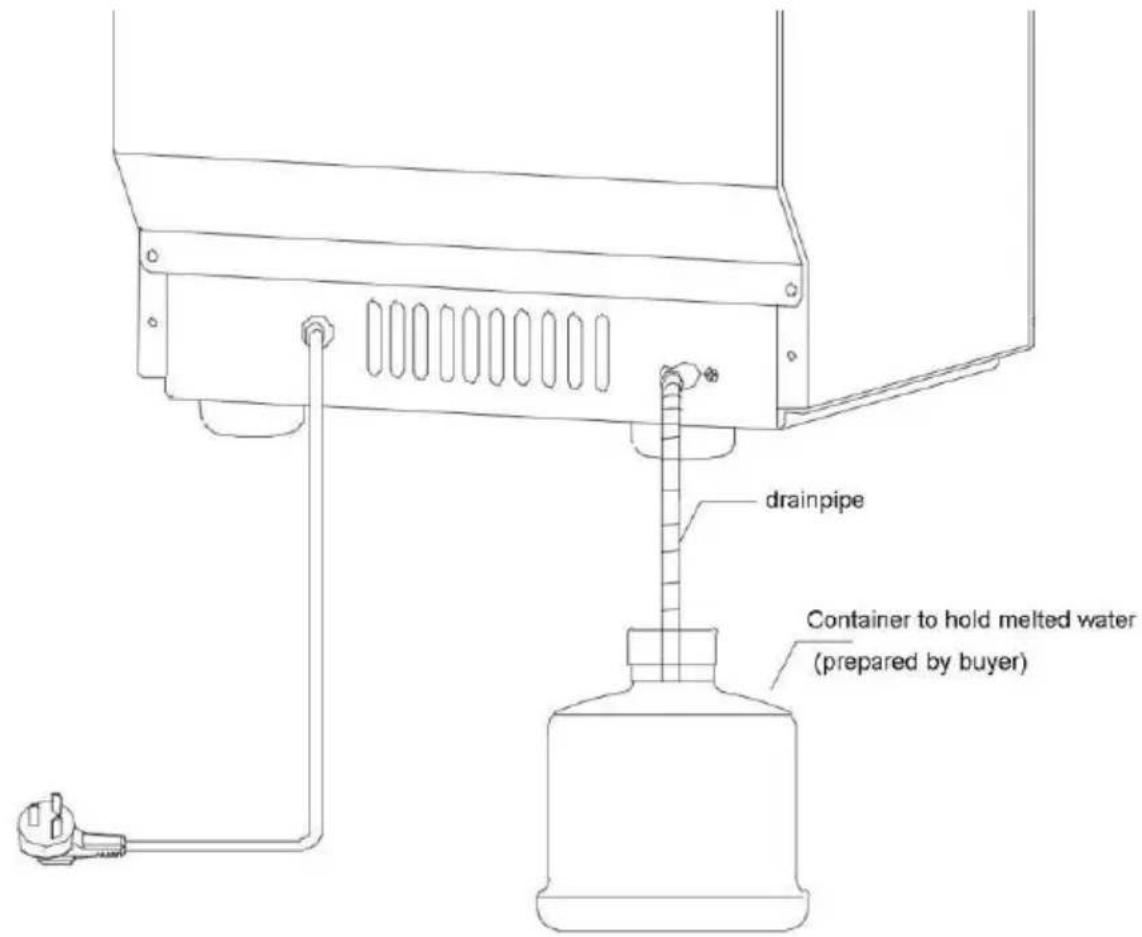

Nota: Conecte un extremo del tubo de drenaje a la máquina y el otro extremo a un contenedor o alcantarillado. El otro puerto del tubo de drenaje debe estar más bajo que el puerto de drenaje de la máquina.

Conecte el desagüe con un contenedor o insértelo en la alcantarilla.

OPERACIONES DE LA MÁQUINA

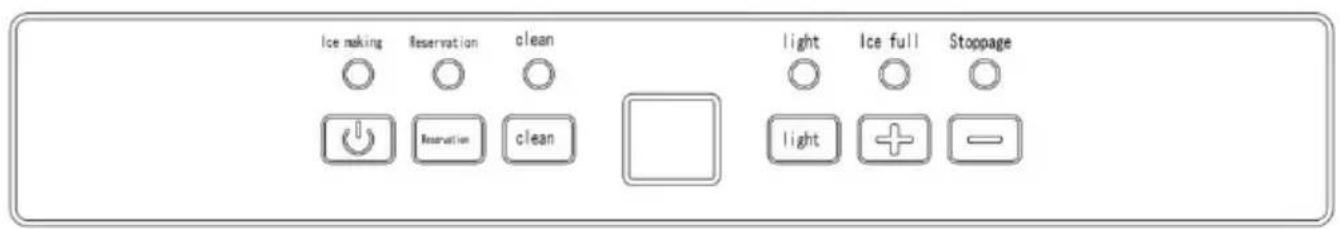

Panel de operaciones

BOTÓN DE ENCENDIDO / APAGADO:

Presione este botón en el modo de espera (muestra “ - ”) para que la máquina comience a trabajar. Presione el botón durante 2 segundos durante el trabajo.

Tiempo, la máquina se apagará.

BOTÓN “ + ” / ” - ”

1. Ajustar el tiempo de fabricación de hielo:

A través de " + " / " - " para aumentar o disminuir el tiempo de fabricación de hielo, que se efectuará en el ciclo actual.

Presione el botón " + ", si la pantalla muestra " 1 ", significa que el tiempo de fabricación de hielo se agregará 1 min, el tiempo máximo se puede agregar 8 min. Si presiona el botón " - " y muestra " -1 ", significa que el tiempo de fabricación de hielo se reducirá en 1 minuto, el tiempo mínimo es de 5 minutos.

Eso significa que el tiempo se puede ajustar de -5 a 8 min.

1. Establezca el tiempo de apagado/encendido automático

Botón de reserva:

Presione este botón en el modo de espera con el indicador de reserva parpadeando, y el botón “+” / “-” para configurar el tiempo de encendido automático.

(en horario de 0-24h). La máquina se encenderá automáticamente después

La cuenta regresiva ha terminado. Y el botón “+” / “-” para configurar el Hora de apagado automático (en horas de 0-24h). La máquina se apaga automáticamente una vez finalizada la cuenta regresiva.

Si conseguimos la reserva, la luz de reserva estará siempre encendida. Pulse el botón de reserva para cancelar la reserva y la reserva.

El indicador estará apagado.

Botón de limpieza:

1. Mantenga presionado este botón durante 1 segundo en el modo de espera para realizar la limpieza de entrada.

modo durante 5 minutos y con el indicador de limpieza encendido. Y entrará

modo de espera después de la limpieza.

Presione el botón de limpieza durante el modo de limpieza para que máquina finalice

la limpieza con antelación.

1. Puede presionar prolongadamente el botón "limpiar" durante 2

segundos durante la fabricación de hielo para que los cubitos de hiel caigan del molde con anticipación.

Botón de luz:

Presione este botón para apagar la luz azul, presione nuevamente pa encenderla.

Notas:

La temperatura ambiental circundante influirá en el tiempo necesario para fabricar hielo.

Advertencia:

1. El aparato se utiliza para hacer cubitos de hielo y almacenar hielo temporalmente. Siga los siguientes principios para mantener limpios los cubitos de hielo:

Lávese las manos antes de sacar los cubitos de hielo y utilice la cuchara de plástico proporcionada para tomar hielo.

Excepto cubitos de hielo, no coloque nada más en la máquina.

Limpie el tanque de almacenamiento antes de usarlo. Mantenga limpia la pala para hielo y utilice un detergente neutro para limpiarla. Cierre la puerta después de tomar hielo para evitar el polvo.

2. El uso de cualquier aparato eléctrico deberá seguir unas pautas básicas, especialmente:

- Un ambiente con mucha humedad aumentará el riesgo de cortocircuito.

descarga eléctrica. En caso de duda, corte la alimentación de la máquina.

- No tire del cable de alimentación directamente para apagar la máquina.

- Sin la supervisión de un adulto, niños o personas mayores no pueden utilizar la máquina de hielo sola.

LIMPIEZA Y MANTENIMIENTO

Limpie a fondo su máquina de hielo antes del uso inicial.

1) Limpieza de piezas internas y externas.

Nota: Desenchufe el enchufe antes de realizar cualquier procedimiento de limpieza o mantenimiento.

Limpie el condensador al menos una vez al año para que la fábrica de hielo pueda funcionar mejor.

No consuma alcohol para limpiar la máquina de hacer hielo, ya que puede causar que el plástico se agriete.

Utilice un paño suave y limpio para limpiar la máquina de hacer hielo al menos una vez a la semana y luego utilice un paño suave con un detergente neutro para eliminar la grasa u otras impurezas.

b) Limpieza de la pala de hielo (semanal)

Sumerja la pala de hielo en una mezcla de detergente neutro y agua durante al menos 3 minutos y luego enjuáguela con agua.

c) Limpieza de los tanques de almacenamiento (semanalmente)

Abra la puerta del hielo y retire todos los cubitos de hielo.

Utilice un detergente neutro para limpiar la pared interior del tanque y luego enjuague con agua.

Limpiar la pared interior con un paño con detergente neutro, enjuagar con agua y finalmente secar la superficie interior con otro paño limpio.

d) Limpieza de la bomba de agua (semanal)

La bomba debe limpiarse una vez por semana. Antes de limpiar, desenchufe el enchufe, saque la bomba, con un cepillo pequeño para limpiar la entrada de la bomba de agua y luego vuelva a colocarla en su posición original.

INTERIOR: utilice la siguiente función de autolimpieza:

1. Agregue agua y vinagre o mezcla de jugo de limón (proporción 1:1)
2. Enchufe la unidad, presione y mantenga presionado el botón CLEAN durante aproximadamente 3 segundos y luego suéltelo. La unidad ingresará automáticamente al programa de autolimpieza. Este proceso tarda entre 5 y 6 minutos. Cuando finalice el programa de autolimpieza, la unidad se apagará automáticamente.
3. Las aspas del ventilador girarán. Este proceso enjuaga las piezas interiores varias veces.
4. Una vez completado el programa de autolimpieza, desenchufe el cable de alimentación y drene el agua desenchufando el tapón de drenaje. Vuelva a colocar el tapón de drenaje.
5. Agregue agua dulce al depósito de agua, hasta la marca del nivel de agua.
6. Enchufe la unidad y repita el proceso de autolimpieza repitiendo los pasos 3 a 5. Esto enjuagará los residuos de vinagre/limón.
7. Después de drenar el agua, vuelva a colocar y apriete el tapón de drenaje.
8. Seque el interior y el exterior con un paño suave y limpio.

NOTA: Se recomienda encarecidamente limpiar la unidad antes del uso inicial o después de que no haya estado en uso durante un período prolongado.

2) Almacenamiento prolongado de la máquina de hielo

a) Desenchufe el enchufe para cortar el suministro eléctrico; b) Cierre el suministro de agua y quite el tubo de entrada de agua; c) Retire todos los cubitos de hielo y escurra el agua.

d) Lave y seque las paredes internas del tanque de almacenamiento de agua.

Análisis de fallos comunes

E1	No se detectó ningún deflector de hielo	La placa guía de hi se desprendió	Vuelva a instalar la guía hielo
		Interruptor sensible magnético dañado	Reemplazar el interruptor sensible magnético
		La placa guía de hi no se reinicia	Restablecer la placa guía de hielo
E2	Hielo hacer es normal	El cuarto ciclo del h se detiene	Reemplace el interruptor sensible magnético
	No hay agua e la caja de agu	El tapón de drenaje está instalado correctamente.	Instale el tapón de drenaje correctamente
		Suministro de agua externo	Comprobar el suministro de agua
	El tanque de agua se desbordó dentro del refrigerador.	Suministro de agua externo	La válvula de agua sobre e tanque no gira horizontalmen
		Utilice agua del grifo como fuente de agu	La presión externa del agua es demasiado alta para hacer que la válvula de flotador funcion reducir la presión del agua o cambiar una válvula nueva.
	Hay agua en caja de agua.	No hay agua, ni co el caño de la ducha	La bomba está seriamente bloqueada, debe ser reemplazada o limpiada.
			La tubería de la ducha está bloqueada. Limpialo
	Solo agua corriente, sin refrigeración o un poco de fri	Hay hielo fino en el molde de hielo.	Aumente el tiempo de fabricación presionando el botón "+" en el panel opera
		Hay hielo espeso en molde de hielo.	Reduzca el tiempo de fabricación presionando el botón "-" en el panel opera
		Un poco de agua salpicó el refrigerado	Girar y ajustar el tubo de la ducha.
		La parte posterior de caja de agua gotea hacia el refrigerador.	Ajuste la posición de instala de la caja de agua.
	el agua no estafria	La placa principal no alimenta el compreso	Reemplace la tarjeta principa
		Fallo del compresor	Reemplace el compresor
		Alta temperatura del compresor	Reemplace el compresor
		Compresor funcionando, no enfriando	Fuga de refrigerante, necesit reparación.
E3	Alarma de alt temperatura	El sensor de temperatura de condensación está dañado.El ventilador de refrigeración está bloqueado por materi extraña.	Reemplazoquitar la barricada
		Daños al ventilador refrigeración	Reemplazo
E4	Sensor de temperatura de condensación anormal	Cortocircuito o circuit abierto del sensor de temperatura de condensación	Reemplazo
mi 5	Sensor de temperatura ambiente anormal r	Cortocircuito o circuit abierto del sensor de temperatura ambiente	Reemplazo
mi 6	La falta de ag	Interrupción del suministro externo de agua.	Restaurar el suministro de a
		Electroválvula de entrada de agua dañada	Reemplazo

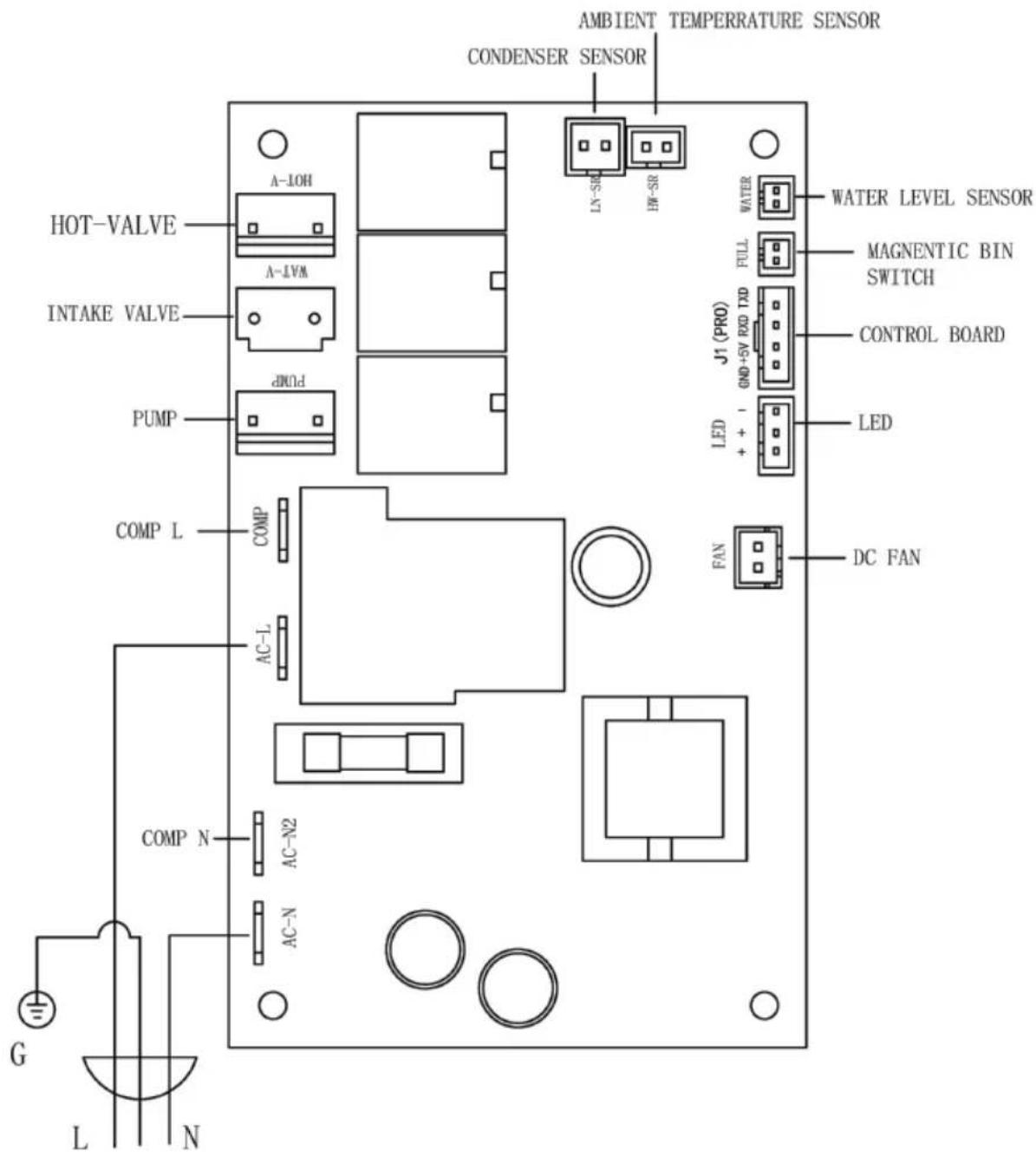

Diagrama de circuito

Diagrama de despiece

1.Puerta 2.Marco de puerta 3.Cubierta superior 4.Panel trasero 5.Panel frontal 6.Placa frontal 7.Panel de visualización 7.tanque interior 9.tanque de agua

10.Molde de hielo 11.Flotar 12.Bomba 13.Compresor 14.Ventilador CC 15.Condensador 16.Tablero principal 17.Caja del tablero principal 18.Pies de goma

Hecho en China

VEVOR®

HERRAMIENTAS RESISTENTES, A MITAD DE PRECIO

Soporte técnico certificado y garantía electrónica
