BRUKSANVISNING KJ-AT25F Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

Kommersiell Is Maskin

MODELL: KJ- AT25F

	Varning - För att minska risken för skada måste använda läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Drifte föremål för följande två villkor: (1) Den här enheten orsaka skadliga störningar och (2) den här enheten r acceptera alla mottagna störningar, inklusive störningar kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunkorsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta medsymbol. Produkter märkta som sådana får inte släng tillsammans med vanligt hushållsavfall, utan måste lämnen insamlingsplats för återvinning av elektriska och elektroniska apparater

VIKTIG SÄKERHETINSTRUKTIONER

När använder sig av elektrisk vitvaror, grundläggande säkerhet försiktighetsåtgärder skall vara följt till minska riskav brand, elektriskchock ochskada till personerellerfast egendom. Läs alla instruktioner innan du använder maskinen för första gången.

FÖRSIKTIGHET: IS KAN INTE FÖRVARAS I ISBEHÅNGEN UNDER NATT - TID, DET ÄR INTE KYLSKÅL, IS KOMMER ATT SMÄLTAS VATTEN OCH FLÖDA UT UR MASKINEN.

1. Om anslutning till vattenförsörjning, WARNING: måste ansluta dricksvattenförsörjningen;
2. Maskinen är avsedd att användas i hushåll och liknande applikatior som:

- personalkök i butiker, kontor och andra arbetsmiljöer ;

-bondgårdar

-av kunder på hotell, motell och andra bostadsmiljöer ;

-Catering och liknande industrier.

1. Maskinen ska användas i dörrar och utan hinder omgivna bra ventilationsplats. Det måste finnas minst 50 cm mellan maskinens fyra sidor med väggen.

2. När du använder elektriska apparater, grundläggande säkerhetsåtgård bör följas för att minska risken för brand, elektriska stötar och skador personer eller egendom. Läs alla instruktioner innan du använder någ apparat.

3. Använd inte denna eller någon annan apparat med en skadad slad

4. Anslut endast till korrekt polariserade uttag. Ingen annan apparat få anslutas till samma uttag. Se till att kontakten är helt isatt i uttaget.

5. Placera inte maskinen och nätsladden nära brännbart material. Täck inte över sladden. Sänk den inte i vatten.

6. Vi rekommenderar inte användning av en förlängningssladd, efterson det kan överhettas och bli en brandrisk.

7. Koppla ur ismaskinen innan du rengör eller utför någon reparation service.

8. laktta försiktighet och uppsikt när apparaten används nära barn.

9. Använd inte din ismaskin utomhus. Undvik direkt solljus och se tiet det finns minst 5 tum utrymme mellan baksidan och sidorna av din och väggen.

10. Använd ingen annan vätska än vatten i enheten för att göra iser

11. Rengör inte din ismaskin med brandfarliga rengöringsmedel. Ångorr kan skapa brandrisk eller explosion.

12. Tippa inte maskinen.

13. Om ismaskinen tas med inomhus från utomhus under vintertid, låt värmas upp till rumstemperatur några timmar innan den ansluts till strömkällan.

14. Denna enhet bör vara ordentligt jordad för din säkerhet. Nätsladde utrustad med en trestiftskontakt ihopkopplad med vanliga trestiftiga vägguttag för att minimera risken för elektriska stötar.

15. Anslut din apparat till en dedikerad, korrekt installerat och jordat vägguttag. Låt bli, under alla omständigheter ska ström och/eller jordriktas mot en certifierad elektriker.

16. De skummande materialen inuti är brännbara som måste hållas be från eld.
17. Det är förbjudet att dra i kabeln för att dra ur kontakten, dra i är ett måste.

VIKTIGT: För att undvika faror på grund av instabilitet måste enheten placeras på en jämn och plan yta.

WARNING: Denna apparat måste vara jordad.
Varning:Brännbara material	1) Säkringen på kretskortet är 15 A, om byte mås användas av en tekniker.2) spänningsfluktuationer får inte överstiga ± 10 %märkspänningen , eller så behövs en spänningsstabilisator.3) Utöver den metod som rekommenderas av tillver får inte mekanisk utrustning eller andra metoder användas för att påskynda avfrostningsprocessen, ockylsystemet får inte skadas.4) Kylsystemet innehåller högtrycksköldmedium och kylsystemet får inte skadas. Var särskilt försiktig nä installerar och flyttar. Installation och underhåll måst utföras av tillverkaren eller fackmannen. Skrot ska kasseras av den utsedda återvinningsavdelningen.5) Det finns värmeisoleringsmaterial i apparaten , s brännbara material och måste hållas borta från brandkällor. Reparationer måste utföras av tillverkare eller fackmän. Skrot ska kasseras av den utsedda återvinningsavdelningen.
VIKTIGT: Till undvika fara beror på för ins tabell måste enheter placeras på en jämn och plan yta .

Installation och anslutning

Obs: Installationen måste utföras av fackmän enligt instruktionerna.

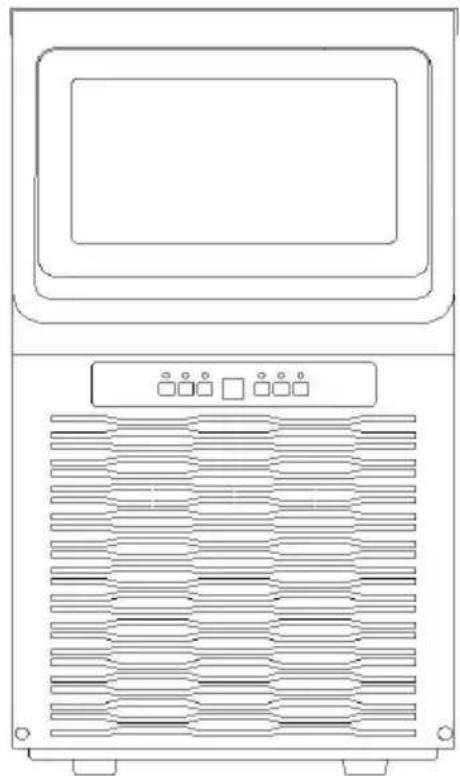

PACKA UP I NG DIN I CE MAKER

1. Ta bort allt yttre och inre förpackningsmaterial. Kontrollera om alla nedanstående tillbehör ingår eller inte . Om några delar saknas, konta vår kundtjänst. När du har packat upp maskinen rekommenderar vi at lämnar den i 24 timmar innan du sätter på den.

2. Rengör interiören med ljummet vatten och en mjuk trasa eller reng enheten med Self-Clean-funktionen.

3. Hitta en plats för din ismaskin där den är skyddad från direkt sol andra värmekällor (t.ex. spis, ugn, radiator). Placera ismaskinen på en jämn yta. Se till att det finns minst 5 tum mellan baksidan och sidor din ismaskin och väggen.

4. Låt köldmediet sätta sig i en timme innan du ansluter enheten för användning.

5. Apparaten måste placeras där kontakten är åtkomlig.

paket innehåll

Varma tips : Kontrollera om alla nedanstående tillbehör ingår.

Tillbehörslista
NEJ.	Beskrivning	Bild	Användande	ANTAL
1	Manuell		Bruksanvisning	1 ST
2	Filtrera		Filtrera vatten	1 ST
3	Dräneringsrör		Dränera	1 ST
4	Issked		Ta isbitar	1 ST
5	buntband av nylon		Fixa röret vid behov	2 st
6	Ring		fäst ihop utloppe och dräneringsröret vid behov	1 ST
7	Tätningsring		Lägg den i kranen på insugningsröret. Den andra är reserv.	2 st
8	Reserv blå klämma		Reserv blå klämma vid behov.	2 st
9	Reservplugg		Reservplugg som täpper till tanker vid behov.	1 ST

Platsen för installation

a) Apparaten bör placeras på en ren plats med god ventilation, som skyddas från solljus och regn.
b) Maskinen kan inte placeras nära någon värmekälla.
c) Den omgivande temperaturen runt bör inte vara lägre iäte högre än 40°C, och här måste det vara minst 15 cm mellan maskinens fyra med väggen.
d ) Maskinen ska placeras på ett plant ställe.
e ) Placera ingenting ovanpå apparaten .

Anslut dräneringsrör och vattenintagsrör

Varning: 1) Maskinen kan endast anslutas till dricksvattenkällor och m uppfylla lokala dricksvattenstandarder

2)Vattentrycket måste vara i 0,1-0. 4 Mpa, om överstiger 0. 4 Mpa, en tryckreduceringsventil anslutas.

3) Dränering: Den dräneringsrörets utlopp måste vara lägre än utlopper maskinen

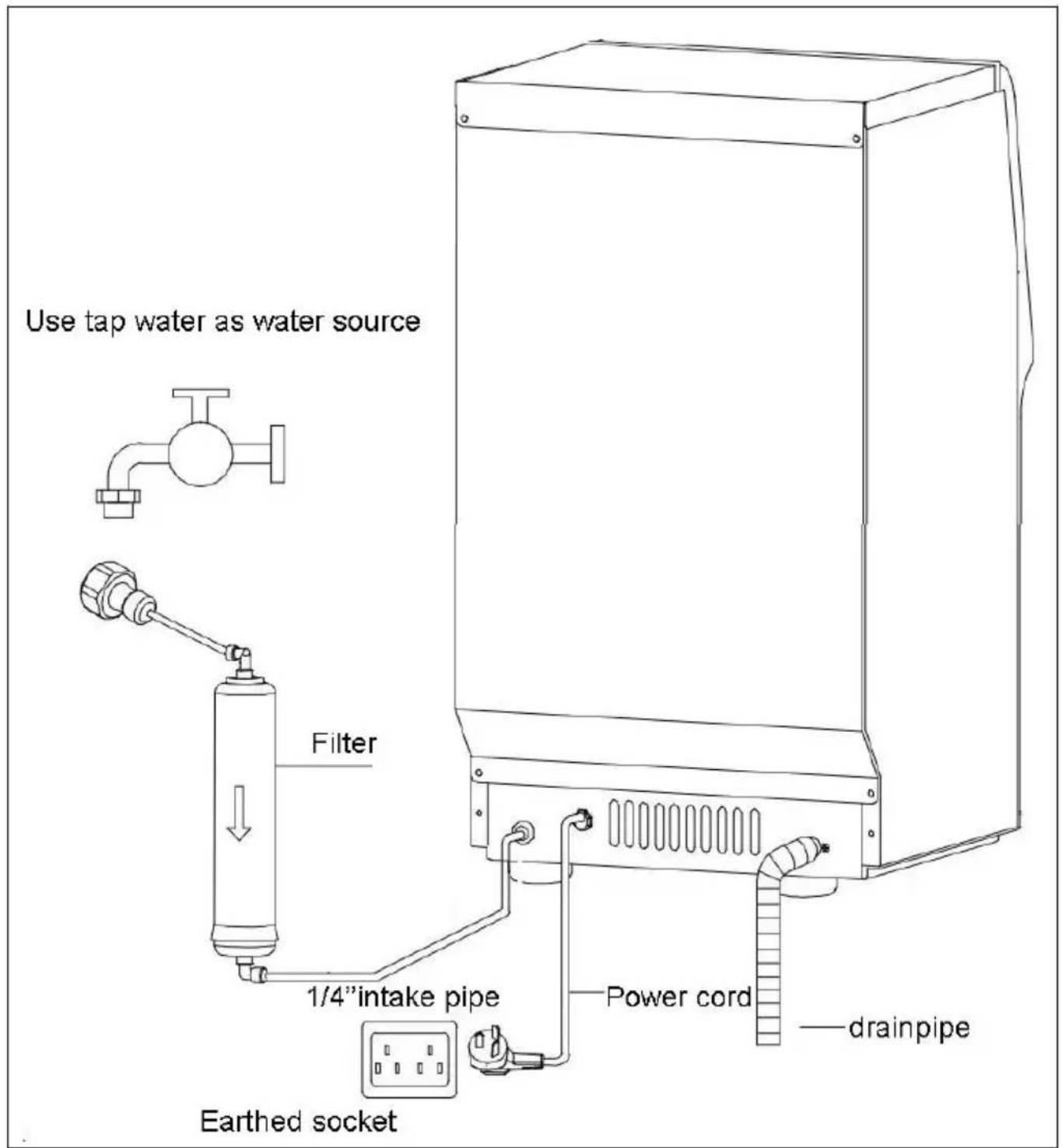

ANSLUTNING MED VATTEN

Anslut din ismaskin med andra delar genom att se diagrammet neda

Varning: Eftersom isen i den inre tanken kommer att smälta måste avloppsröret anslutas före användning och föra in avloppsröret i en behållare eller i avloppet.

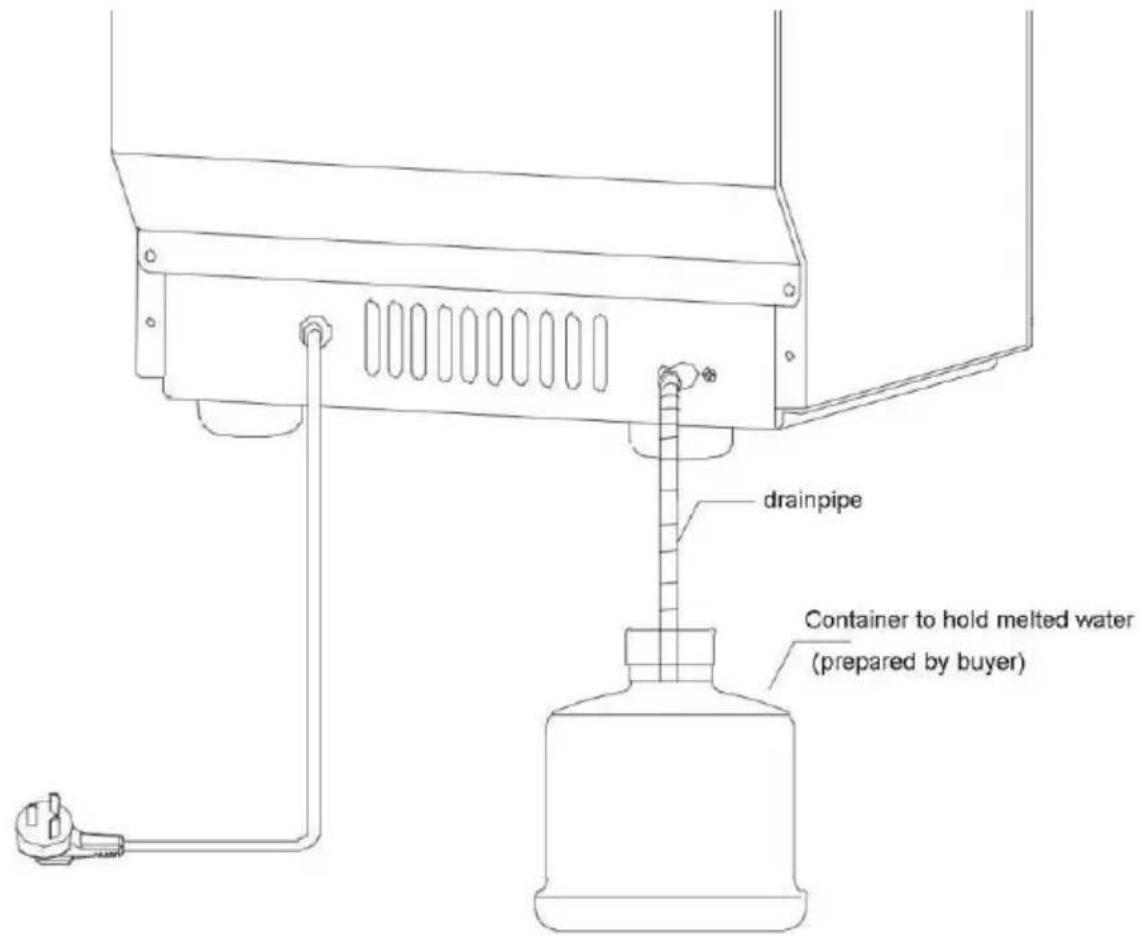

Obs: Anslut ena änden av avloppsröret till maskinen och den andra å till en behållare eller avlopp. Den andra porten på avloppsröret måste lägre än maskinens avloppsdel.

Anslut avloppet med en behållare eller insats till avloppet

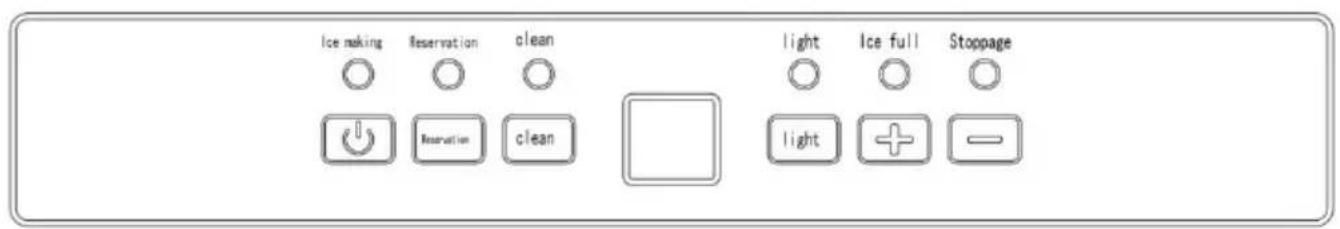

MASKINFUNKTIONER

Tryck på den här knappen i standbyläge (visa " -- " ) för att göra maskinen för att arbeta, tryck på knappen i 2 sekunder under arbetet tid kommer maskinen att stängas av.

1. Justera istillverkningstiden:

Genom " + " / " - " för att öka eller minska istillverkningstiden, vilke att utföras vid den aktuella cykeln

.Tryck på “ + ” -knappen, om skärmen visar “ 1 ” betyder det att istillverkningstid kommer att läggas till 1 min, max tid kan läggas till Om du trycker på " - "- knappen och visar " -1 ", betyder det att istillverkningstiden kommer att minskas med 1 min, maxtiden är 5 min Det betyder att tiden kan justeras från -5 till 8 min.

1. Ställ in tid för automatisk avstängning/automatisk start

Bokningsknapp:

Tryck på denna knapp i standbyläge med reservationsindikatorn Flimmer. och knappen "+"/"-" för att ställa in tiden för automatisk påslagning

(i timmar från 0-24h). Maskinen slås på automatiskt efter Nedräkningen är klar. och knappen "+"/"-" för att ställa in automatisk avstängningstid (i timmar från 0-24h). Maskinen kommer stängs av automatiskt efter att nedräkningen är klar.

Om vi lyckas med bokningen kommer reservationslampan alltid att lysa Tryck på reservationsknappen för att avbryta bokningen och bokningen indikatorn kommer att släckas.

Rengör knapp:

1. Tryck länge på den här knappen i 1 s i standbyläge för att göra entrérengöringen

läge i 5 min och med rengöringsindikatorn är på. Och den kommer i

standby-läge efter rengöring.

Tryck på rengöringsknappen under rengöringsläget för att avsluta maskinen

städningen i förväg.

1. Du kan trycka länge på "rengör"-knappen 2 sekunder under istillverkningen för att få isbitarna att släppa från isformen i förväg.

Ljusknapp:

Tryck på den här knappen för att släcka det blå ljuset, tryck igen fö på det.

Anmärkningar:

Den omgivande miljötemperaturen kommer att påverka den tid som behövs för isframställning.

Varning:

1. Apparaten används för att göra isbitar och lagra is tillfälligt. följ 1 principer för att hålla isbitarna rena:

Tvätta händerna innan du tar ut isbitarna och använd den medföljande plastisen för att ta is.

Utom isbitar, lägg inte något annat i maskinen.

Rengör lagringstanken före användning. Håll isskedan ren och användne neutralt rengöringsmedel för att rengöra den. Stäng dörren efter att ha is för att förhindra damm.

1. Användningen av elektriska apparater måste följa grundläggande riktlinjer, särskilt:

- En miljö med hög luftfuktighet ökar risken för kortslutning eller elek stötar. Om du är osäker, stäng av strömmen till maskinen.

- Dra inte i nätkabeln direkt för att stänga av maskinen.

- Utan vuxens uppsikt kan ismaskinen inte användas ensam av barn e äldre.

RENGÖRING & UNDERHÅLL

Rengör din ismaskin noggrant före första användningen.

1) Rengöring av inre och yttre delar

Obs: Koppla ur strömkontakten innan du utför några rengörings- eller underhållsprocedurer.

Rengör kondensorn minst en gång om året så att ismaskinen kan fur bättre.

Använd inte alkohol för att rengöra ismaskinen, eftersom det kan göra plasten spricker.

Externt _

Använd en ren mjuk trasa för att torka av ismaskinen minst en gång veckan och använd sedan en mjuk trasa med ett neutralt rengöringsr för att ta bort fett eller andra föroreningar.

b) Rengöring av isskedar (en gång i veckan)

Doppa isskedet i en blandning av neutralt rengöringsmedel och vatten minst 3 minuter, skölj sedan med vatten.

c) Rengöring av lagringstanken (en gång i veckan )

Öppna isluckan och ta bort alla isbitar.

tankens innervägg och skölj sedan med vatten.

Torka av innerväggen med en trasa med neutralt rengöringsmedel, skö med vatten och torka till sist den inre ytan med en annan ren trasa d) Rengöring av vattenpump (en gång i veckan)

Pumpen ska rengöras en gång i veckan. Innan du rengör, koppla ur nätkontakten, ta ut pumpen med en liten borste för att rengöra vattenpumpens inlopp och sätt sedan tillbaka till ursprungsläget.

INTERIÖR: använd följande självrengörande funktion:

1. Tillsätt vatten och vinäger eller citronsaftblandning (förhållande 1:1)

2. Koppla in enheten, tryck och håll knappen CLEAN i cirka 3 sekur släpp sedan. Enheten går automatiskt in i programmet för självrengörir
   Denna process tar cirka 5-6 minuter. När Self-Clean-programmet är kla stängs enheten av automatiskt.

3. Fläktbladet kommer att rotera. Denna process sköljer de inre delarr flera gånger.

4. Efter att självrengöringsprogrammet har slutförts, koppla ur nätsladde och töm ut vattnet genom att dra ur avtappningslocket på sidan. Sätt tillbaka dräneringslocket.
5. Tillsätt färskvatten till vattenbehållaren, upp till vattennivämärket.
6. Anslut enheten och upprepa självrengöringsprocessen genom att upprepa steg 3 till 5. Detta kommer att skölja ut ättika/citronrester.
7. Efter att ha tömt vattnet, sätt tillbaka och dra åt avtappningslocket.
8. Torka av insidan och utsidan med en ren, mjuk trasa.

OBS: Det rekommenderas starkt att rengöra enheten före första användningen eller efter att enheten inte har använts under en längre

2) Långtidsförvaring av ismaskinen

a) Dra ur nätkontakten för att stänga av strömförsörjningen;
b) Stäng av vattentillförseln och ta bort vatteninloppsröret;
c) Ta bort alla isbitar och töm ut vattnet ;
d) Tvätta och torka innerväggarna på lagringstanken och vattentanken

Vanlig felanalys

E1	Ingen isavvisare upptäckt	Isstyrplattan lossnadeMagnetisk känslig strömbrytare skadad	Sätt tillbaka isguidenByta ut den magnetiskt känslig omkopplaren
		Isstyrplattan är inte återstä	Återställ isstyrplattan
E2	Is att göra är normalt	Den fjärde iscykeln stanna	Byt ut den magnetiskt känslig omkopplaren
	Det finns inget vatten i vattenlådan	Avtappningspluggen är inte korrekt installerad	Installera avtappningsplugger korrekt
		Extern vattenförsörjning	Kontrollera vattentillförseln
	Vattentanken svämmade över i kylen	Extern vattenförsörjning	Vattenventilen ovanför tanken roterar inte horisontellt
		Använd kranvatten som vattenkälla	Det externa vattentrycket är fö högt för at flottörventilen ska fungera, minskä vattentrycket elle byta ny ventil
	Det finns vatten i vattenlä	Det finns inget vatten och heller duschröret	Pumpen är allvarlig blockerad, bör by ut eller rengöras
			Duschröret ä blockerat. Städ upp det
	Bara rinnande vatten, inte kylande eller lite kallt	Det är tunn is på isforme	Öka tillverkningstiden

©

E4	Onormalkondenstemperaturgivare	Kondenstemperaturgivarekortslutning eller öppen kre	Ersättning
E 5	Onormalomgivningstemperatursensor	Omgivningstemperatursensorkortslutning eller öppen kre	Ersättning
E 6	Brist på vatten	Avbrott i externvattenförsörjning	Återställvattenförsörjningen
		Vattenintagsmagnetventilskadad	Ersättning

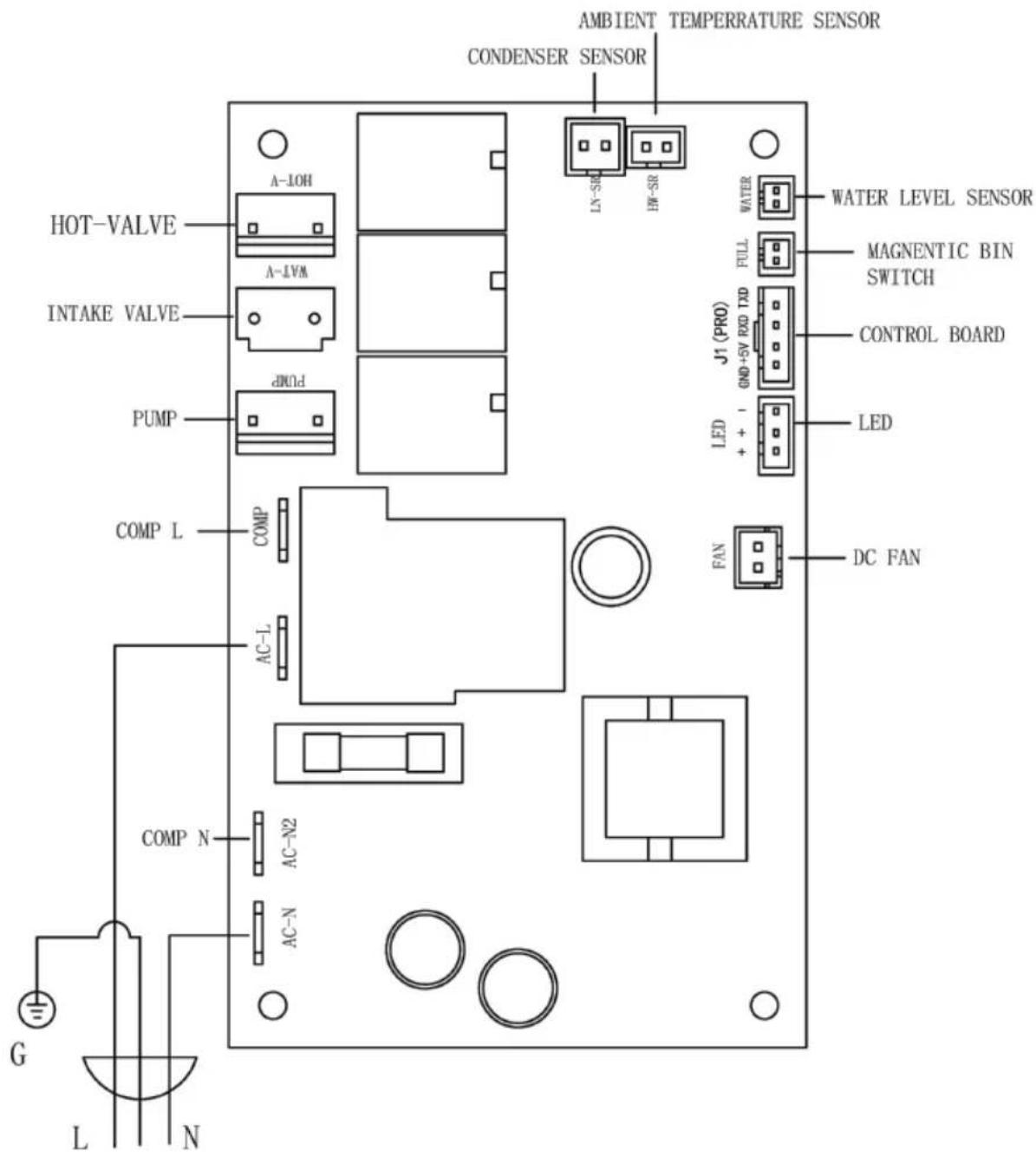

Kretsdiagram

AMBIENT TEMPERATURE SENSOR CONDENSER SENSOR HOT-VALVE A-LOH A-VVM INTAKE VALVE PUMP COMP L COMP AC-L COMP N AC-N2 AC-N LNG-SR HW-SR J1 (PRO) GND+5V RXD TXD LED WATER LEVEL SENSOR MAGNENTIC BIN SWITCH CONTROL BOARD LED FAN DC FAN

Explosivt diagram

1. Dörr 2. Dörrkarm 3. Topplock 4. Bakpanel 5. Främre panel 6. Främre platta 7. Displayboard 7. Inner tank 9. Vattentank

10. Isform 11. Flyta 12. Pump 13. Kompressor 14. DC fläkt 15. Kondensor 16. Huvudstyrelse 17. Main board box 18. Gummifötter

Tillverkad i Kina
