MODELLO: KJ- AT25F

	Avvertenza: per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norm Il funzionamento è soggetto alle seguenti due condizio Questo dispositivo non può causare interferenze danno (2) questo dispositivo deve accettare qualsiasi interfere ricevuta, comprese le interferenze che potrebbero causa funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Dire Europea 2012/19/CE. Il simbolo del bidone della spazz barrato indica che nell'Unione Europea il prodotto richie raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotto contrassegnati come tali non possono essere smaltiti i normali rifiuti domestici, ma devono essere portati in u di raccolta per il riciclaggio di dispositivi elettrici ed e

IMPORTANTE SICUREZZAISTRUZIONI

Quando utilizzando elettrico elettrodomestici, di base sicurezza precauzio Dovrebbe Essere seguito A ridurre il rischioDi fuoco,elettricoshock,e infortunio A personeOproprietà.Leggere tutte le istruzioni prima di utilizzare la macchina per la prima volta.

ATTENZIONE: IL GHIACCIO NON PUÒ ESSERE CONSERVATO NEL CONTENITORE DEL GHIACCIO DURANTE LA NOTTE, NON È FRIGORIFERO, IL GHIACCIO VERRÀ SCIOLTO IN ACQUA E USCIRÀ DALLA MACCHINA.

1. Se si collega alla rete idrica, ATTENZIONE: è necessario collegare fornitura di acqua potabile;
2. La macchina è destinata all'uso in applicazioni domestiche e simili

come:

-aree cucina per il personale nei negozi, uffici e altri ambienti di lavoro -fattorie

-dai clienti negli hotel, motel e altri ambienti di tipo residenziale; -Ristorazione e industrie affini.

1. La macchina deve essere utilizzata all'interno di porte e senza ost circondati buon posto di ventilazione. Tra i quattro lati della macchina parete devono esserci almeno 50 cm.

2. Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scos elettriche e lesioni a persone o cose. Leggere tutte le istruzioni prima utilizzare qualsiasi apparecchio.

3. Non utilizzare questo o qualsiasi altro apparecchio con un cavo danneggiato.

4. Collegare solo a prese adeguatamente polarizzate. Nessun altro apparecchio deve essere collegato alla stessa presa. Assicurarsi che la spina sia completamente inserita nella presa.

5. Non posizionare la macchina e il cavo di alimentazione vicino a materiale infiammabile. Non coprire il cavo. Non immergerlo in acqua.

6. Si sconsiglia l'uso di prolunghe, poiché potrebbe surriscaldarsi e costituire pericolo di incendio.

7. Scollegare il produttore di ghiaccio prima di pulirlo o effettuare qua riparazione o manutenzione.

8. Prestare attenzione e supervisione quando l'apparecchio viene utilizzato vicino a bambini.

9. Non utilizzare il produttore di ghiaccio all'aperto. Evitare la luce si diretta e assicurarsi che ci siano almeno 5 pollici di spazio tra il retti dell'unità e il muro.

10. Non utilizzare liquidi diversi dall'acqua nell'unità per produrre il ghiaccio.

11. Non pulire il produttore di ghiaccio con detergenti infiammabili. I f possono creare pericolo di incendio o esplosione.

12. Non ribaltare la macchina.

13. Se il produttore di ghiaccio viene portato all'interno dall'esterno du il periodo invernale, attendere alcune ore per riscaldarsi a temperatura ambiente prima di collegarlo alla fonte di alimentazione.

14. Questa unità deve essere adeguatamente messa a terra per la v sicurezza. Il cavo di alimentazione è dotato di una spina a tre poli accoppiata con prese a muro standard a tre poli per ridurre al minir possibilità di scosse elettriche.
15. Collega il tuo apparecchio ad una presa dedicata, presa a muro correttamente installata e collegata a terra. Non, in ogni circostanza l'alimentazione e/o la messa a terra devono essere indirizzate a un elettricista certificato.
16. I materiali schiumosi all'interno sono combustibili e devono essere tenuti lontani dal fuoco.
17. È vietato tirare il cavo per staccare la spina, staccare la spina è d'obbligo.
    IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve es posizionata su una superficie piana e uniforme.

ATTENZIONE: questo apparecchio deve essere collegato a terra.

1) Il fusibile sul PCB è da 15 A, se modificato, essere azionato da un tecnico.
2) la fluttuazione della tensione non può essere superata del ±10% rispetto alla tensione nominale oppure è necessario uno stabilizzatore di tensione
3) Oltre al metodo consigliato dal produttore, non devono essere utilizzate attrezzature meccaniche di metodi per accelerare il processo di sbrinamento sistema di refrigerazione non deve essere danneg
4) Il sistema di refrigerazione contiene refrigerante alta pressione e il sistema di refrigerazione non essere danneggiato. Prestare particolare attenzione durante l'installazione e lo spostamento. L'installazi e la manutenzione devono essere eseguite dal produttore o da un professionista. I rottami devore essere smaltiti dal dipartimento di riciclaggio desig 5) Nell'apparecchio sono presenti materiali isolanti termici, che sono materiali combustibili e devonc essere tenuti lontani da fonti di incendio. Le ripa devono essere eseguite dal produttore o da professionisti. I rottami devono essere smaltiti dal dipartimento di riciclaggio designato.

IMPORTANZA: A Evitare il pericolo è dovuto per instabilità, l'essere posizionato su una superficie piana e uniforme.

Installazione e collegamento

Nota: l'installazione deve essere eseguita da professionisti secondo le

istruzioni.

DISIMBALLA IL TUO PRODUTTORE DI GHIACCIO

1. Rimuovere tutti i materiali di imballaggio esterni ed interni. Controlla tutti gli accessori seguenti sono inclusi o meno. Se mancano delle contattare il nostro servizio clienti. Dopo aver disimballato la macchina, consiglia di lasciarla riposare per 24 ore prima di accenderla.
2. Pulire l'interno con acqua tiepida e un panno morbido oppure pulir l'unità utilizzando la funzione Self-Clean.
3. Trova una posizione per il produttore di ghiaccio in cui sia protetta luce solare diretta e da altre fonti di calore (ad esempio fornello, forri radiatore). Posizionare il produttore di ghiaccio su una superficie piana Assicurati che ci siano almeno 5 pollici di spazio tra la parte posterici lati del produttore di ghiaccio e il muro.
4. Attendere un'ora affinché il refrigerante si stabilizzi prima di collega l'unità per l'uso iniziale.
5. L'apparecchio deve essere posizionato in un punto in cui la spina accessibile.

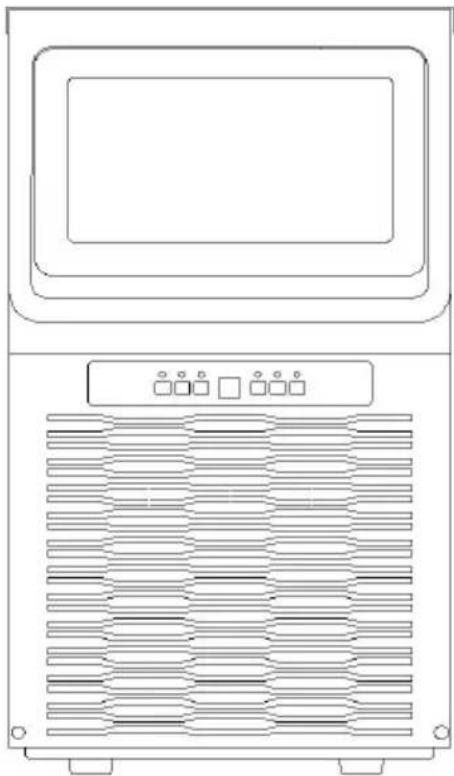

Contenuto del pacco

Macchina per il ghiaccio x 1

Suggerimenti caldi : controlla se tutti gli accessori seguenti sono in

Elenco accessori
NO.	Descrizione	Immagine	Utilizzo	QUAN TITÀ
1	Manuale		Manuale operativo	1 PC
2	Filtro		Filtra l'acqua	1 PC
3	Tubo di drenaggio		Drenare	1 PC
4	Cucchiaio di ghiaccio		Prendi dei cubet di ghiaccio	1 PC
5	fascette in nylon		Se necessario, riparare il tubo	2 pezzi
6	Cerchio		se necessario, fissare insieme l'scarico e il tubi di drenaggio	1 PC
7	Anello di tenuta		Mettilo nel rubinetto del tubi di aspirazione. L'altro è di riserva.	2 pezzi
8	Clip blu di ricambio		Clip blu di ricambio se necessario.	2 pezzi
9	Spina di ricambio		Tappo di ricambio che collega il serbatoio se necessario.	1 PC

Il luogo di installazione

a) L' apparecchio deve essere collocato in un luogo pulito con una t ventilazione, al riparo dalla luce solare e dalla pioggia.

b) La macchina non può essere posizionata vicino a fonti di calore.

c) La temperatura ambiente intorno non deve essere inferiore a 3 superiore a 40, e devono esserci almeno 15 cm tra i quattro lati de macchina e la parete.

d ) La macchina deve essere posizionata in un luogo piano.

e ) N on appoggiare nulla sopra l' apparecchio.

Collegare il tubo di scarico e il tubo di ingresso dell'acqua

Avvertenza: 1) La macchina può essere collegata solo a fonti di acqui potabile e deve soddisfare gli standard locali sull'acqua potabile 2) La pressione dell'acqua deve essere compresa tra 0,1-0. 4 Mpa, se supera 0,4 Mpa, è necessario collegare una valvola riduttrice di pres. 3) Drenaggio: Il l'uscita del tubo di scarico deve essere più bassa dell'acqua della macchina

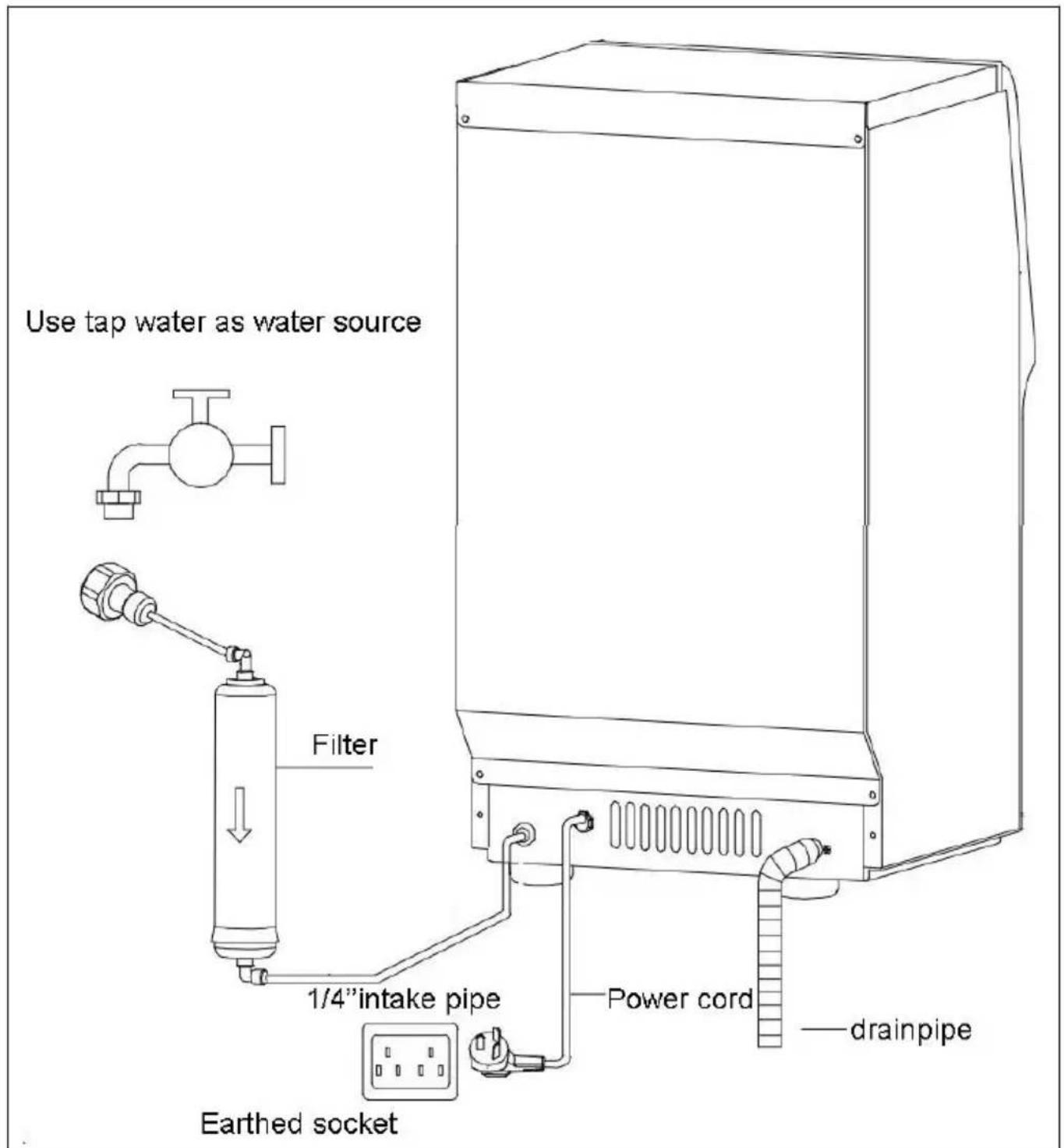

CONNESSIONE CON L'ACQUA

Collegare il produttore di ghiaccio ad altre parti facendo riferimento a schema seguente.

Avvertenza: poiché il ghiaccio nel serbatoio interno si scioglierà, il tubi scarico deve essere collegato prima dell'uso e inserirlo in un contenito nella fogna.

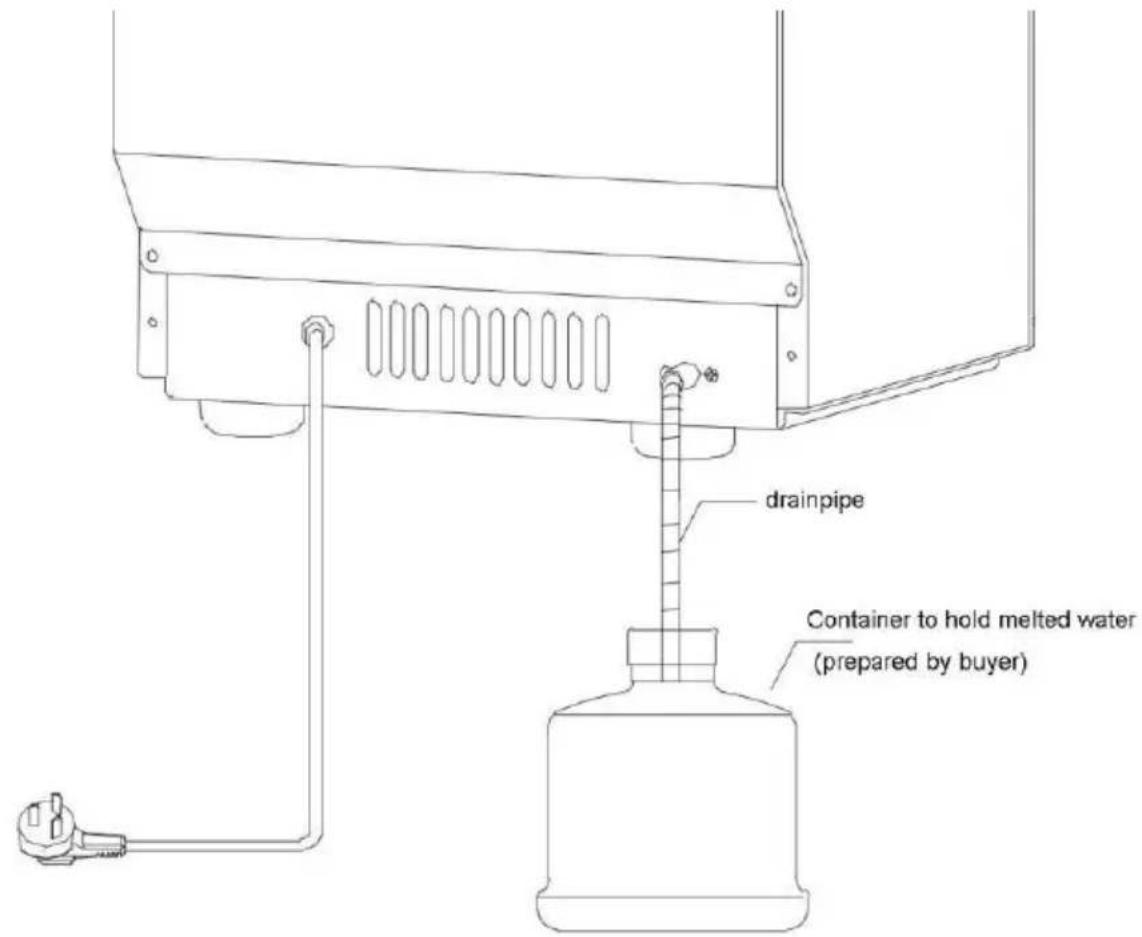

Nota: collegare un'estremità del tubo di scarico alla macchina e l'altra estremità a un contenitore o a una fogna. L'altra porta del tubo di s deve essere più bassa della porta di scarico della macchina.

Collegare lo scarico con un contenitore o inserirlo nella fogna

OPERAZIONI DELLA MACCHINA

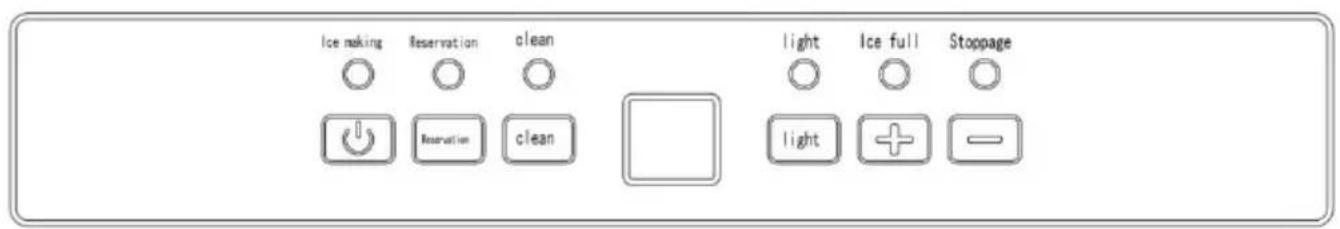

Premere questo pulsante in modalità standby (visualizzazione " - " ) | attivare

macchina per funzionare, premere il pulsante per 2 secondi durante il lavoro

tempo, la macchina si spegnerà.

1. Regolare il tempo di produzione del ghiaccio:

Attraverso “ + ” / ” - ” per aumentare o diminuire il tempo di produ ghiaccio, che verrà effettuato al ciclo corrente

.Premere il pulsante “ + ”, se sullo schermo viene visualizzato “ 1 significa che il tempo di produzione del ghiaccio verrà aggiunto 1 mir tempo massimo può essere aggiunto 8 minuti. Se si preme il pulsant e viene visualizzato “ -1 ”, significa che il tempo di produzione del verrà ridotto di 1 minuto, il tempo massimo è di 5 minuti.

Ciò significa che il tempo può essere regolato da -5 a 8 minuti.

1. Impostare l'orario di spegnimento/accensione automatica

Pulsante di prenotazione:

Premere questo pulsante in modalità standby con l'indicatore di prenotazione

Sfarfallio. e il pulsante “+” / “-” per impostare l'orario di accensione automatica

(nelle ore 0-24h). La macchina si accenderà automaticamente dopo Il conto alla rovescia è terminato e il pulsante “+” / “-” per impostare il orario di autospegnimento (in ore da 0-24h). La macchina lo farà si spegne automaticamente al termine del conto alla rovescia.

Se riusciamo a prenotare, la luce di prenotazione sarà sempre accesa. Premere il pulsante di prenotazione per annullare la prenotazione e la prenotazione

l'indicatore sarà spento.

Pulsante Pulisci:

1. Premere a lungo questo pulsante per 1 secondo in modalità standby effettuare la pulizia dell'ingresso

la modalità per 5 minuti e con l'indicatore di pulizia acceso. E entrer modalità standby dopo la pulizia.

Premere il pulsante di pulizia durante la modalità di pulizia per spegr macchina

la pulizia in anticipo.

1. È possibile premere a lungo il pulsante "pulisci" per 2 secondi du produzione del ghiaccio per far cadere i cubetti di ghiaccio dallo stam anticipo.

Tasto luce:

Premere questo pulsante per spegnere la luce blu, premerlo di nuovo accenderla.

Appunti:

La temperatura ambientale circostante influenzerà il tempo necessario p la produzione del ghiaccio.

Avvertimento:

1. L'apparecchio _ viene utilizzato per produrre cubetti di ghiaccio e conservare il ghiaccio temporaneamente. si prega di seguire i seguer principi per mantenere puliti i cubetti di ghiaccio :

Lavarsi le mani prima di estrarre i cubetti di ghiaccio e utilizzare il c di plastica in dotazione per prendere il ghiaccio.

Ad eccezione dei cubetti di ghiaccio, non inserire nient'altro nella macchina.

Pulire il serbatoio di stoccaggio prima dell'uso. Mantenere pulita la pal del ghiaccio e utilizzare un detergente neutro per pulirla. Chiudere la dopo aver preso il ghiaccio per evitare la polvere.

2.L'uso di qualsiasi apparecchio elettrico deve seguire le linee guida c

base, in particolare:

- Un ambiente ad alta umidità aumenta il rischio di cortocircuiti o sc elettriche. In caso di dubbio, interrompere l'alimentazione della macchin

- Non tirare direttamente il cavo di alimentazione per spegnere la macchina.

- Senza la supervisione di un adulto, il produttore di ghiaccio non può essere utilizzato da soli da bambini o anziani.

PULIZIA E MANUTENZIONE

Si prega di pulire accuratamente il produttore di ghiaccio prima dell'uso iniziale.

1) Pulizia delle parti interne ed esterne

Nota: scollegare la spina di alimentazione prima di eseguire qualsiasi procedura di pulizia o manutenzione.

P ulire il condensatore almeno una volta all'anno, in modo che il pro di ghiaccio possa funzionare meglio.

Non usare alcol pulire la macchina per il ghiaccio, poiché ciò potrebb causare la rottura della plastica.

Esterno _

Utilizzare un panno morbido e pulito per pulire la macchina per il gh almeno una volta alla settimana, quindi utilizzare un panno morbido ci detergente neutro per rimuovere grasso o altre impurità.

b) Pulizia della paletta del ghiaccio (settimanale)

Immergere la paletta del ghiaccio in una miscela di detergente neutro acqua per almeno 3 minuti, quindi risciacquare con acqua.

c) Pulizia del serbatoio di stoccaggio (settimanale)

Aprire lo sportello del ghiaccio e rimuovere tutti i cubetti di ghiaccio.

Utilizzare un detergente neutro per pulire la parete interna del serbato quindi risciacquare con acqua.

Pulire la parete interna con un panno con detergente neutro, risciacqu con acqua ed infine asciugare la superficie interna con un altro pann pulito.

d) Pulizia della pompa dell'acqua (settimanale)

La pompa deve essere pulita una volta alla settimana. Prima della più scollegare la spina di alimentazione, estrarre la pompa, con una picco spazzola per pulire l'ingresso della pompa dell'acqua, quindi rimetterla nella posizione originale.

INTERNO: utilizzare la seguente funzione Self-Clean:

1. Aggiungi acqua e aceto o una miscela di succo di limone (rappor
2. Collegare l'unità, tenere premuto il pulsante CLEAN per circa 3 se quindi rilasciarlo. L'unità entrerà automaticamente nel programma di pulizia automatica. Questo processo richiede circa 5-6 minuti. Al termir del programma Self-Clean, l'unità si spegnerà automaticamente.
3. Le pale della ventola ruoteranno. Questo processo risciacqua più ve le parti interne.
4. Una volta completato il programma Self-Clean, scollegare il cavo di alimentazione e scaricare l'acqua scollegando il tappo di scarico sul la Riposizionare il tappo di scarico.
5. Aggiungere acqua fresca al serbatoio dell'acqua, fino al segno del dell'acqua.
6. Collegare l'unità e ripetere il processo di autopulizia ripetendo i pa da 3 a 5. Questo eliminerà i residui di aceto/limone.
7. Dopo aver scaricato l'acqua, riposizionare e serrare il tappo di sca
8. Asciugare l'interno e l'esterno con un panno pulito e morbido.
   NOTA: si consiglia vivamente di pulire l'unità prima dell'uso iniziale o che l'unità non è stata utilizzata per un lungo periodo di tempo.

2) Conservazione a lungo termine del produttore di ghiaccio

a) Scollegare la spina di alimentazione per interrompere l'alimentazione elettrica;

b) Chiudere l'alimentazione idrica e rimuovere il tubo di ingresso dell'acqua;
c) Rimuovere tutti i cubetti di ghiaccio e scaricare l'acqua ;
d) Lavare e asciugare le pareti interne del serbatoio di accumulo e o serbatoio dell'acqua.

Analisi dei malfunzionamenti comuni

E1	Nessun deflettore di ghiaccio rilevato	La piastra guida del ghiaccio si è staccati	Reinstallare la guida del ghiaccio
		Interruttore sensibile magnetico danneggiato	Sostituire l'interruttore sensibile magnetico
		La piastra di guida ghiaccio non viene ripristinata	Ripristinare la piastra guida ghiaccio
E2	Ghiaccio fare è normale	Il quarto ciclo del ghiaccio si ferma	Sostituire l'interruttore sensibili magnetico
	Non c'è acqua nella cassetta dell'acqua	Il tappo di scarico è installato correttamente	Installare correttamente il tappo di scarico
		Approvvigionamento idrico esterno	Controllare la fornitura d'acqu
	Il serbatoio dell'acqua è	Approvvigionamento idrico esterno	La valvola dell'acqua sopra il serbatoio non ruota
	traboccato nel frigorifero		orizzontalmente
		Utilizzare l'acqua del rubinetto come fonte d'acqua	La pressione esterna dell'accè troppo elevata per far funzionare la valvola a galleggiante, ridurre la pressione dell'acqua o sostitu una nuova valvola
	C'è acqua nella cassetta dell'acqua	Non c'è acqua, né scorre il tubo della doccia	La pompa è gravemente bloccata, deve essere sostitu o pulita
			Il tubo della doccia è ostruito. Puliscilo
	Solo acqua corrente, non di raffreddamento o un po' fredd	C'è del ghiaccio sottile sullo stampo per il ghiaccio	Aumenta i tempi di produzione premendo il pulsante "+" sul pannello operativo
		C'è del ghiaccio spesso sullo stampo del ghiaccio	Riduci i tempi di produzione premendo il pulsante "-" sul pannello operativo
		Un po' d'acqua è entrata nel frigorifero	Ruotare e regolare il tubo d doccia
		La parte posteriore della scatola dell'acqua perde nel frigorifero	Regolare la posizione di installazione della scatola dell'acqua
	L'acqua non è fredda	La scheda principale non alimenta il compressore	Sostituire la scheda madre
		Guasto del compressore	Sostituire il compressore
		Compressore ad alta temperatura	Sostituire il compressore
		Il compressore funziona, non raffredo	Perdita di refrigerante, necessita riparazione
E3	Allarme alta temperatura	il sensore della temperatura di condensa è danneggiato	Sostituzione
		La ventola di raffreddamento è bloccata da corpi estranei	Rimuovere la barricata
		Danni alla ventola di raffreddamento	Sostituzione
E4	Sensore di temperatura di condensazione anomalo	Sensore temperatura di condensazione in corto circuito o aper	Sostituzione
E5 _	Sensore temperatura ambiente anomalo r	Cortocircuito o circuit aperto del sensore della temperatura ambiente	Sostituzione
E6 _	Mancanza d'acqua	Interruzione della fornitura idrica esterni	Ripristinare l'approvvigionamento idrico
		Elettrovalvola ingresso acqua danneggiata	Sostituzione

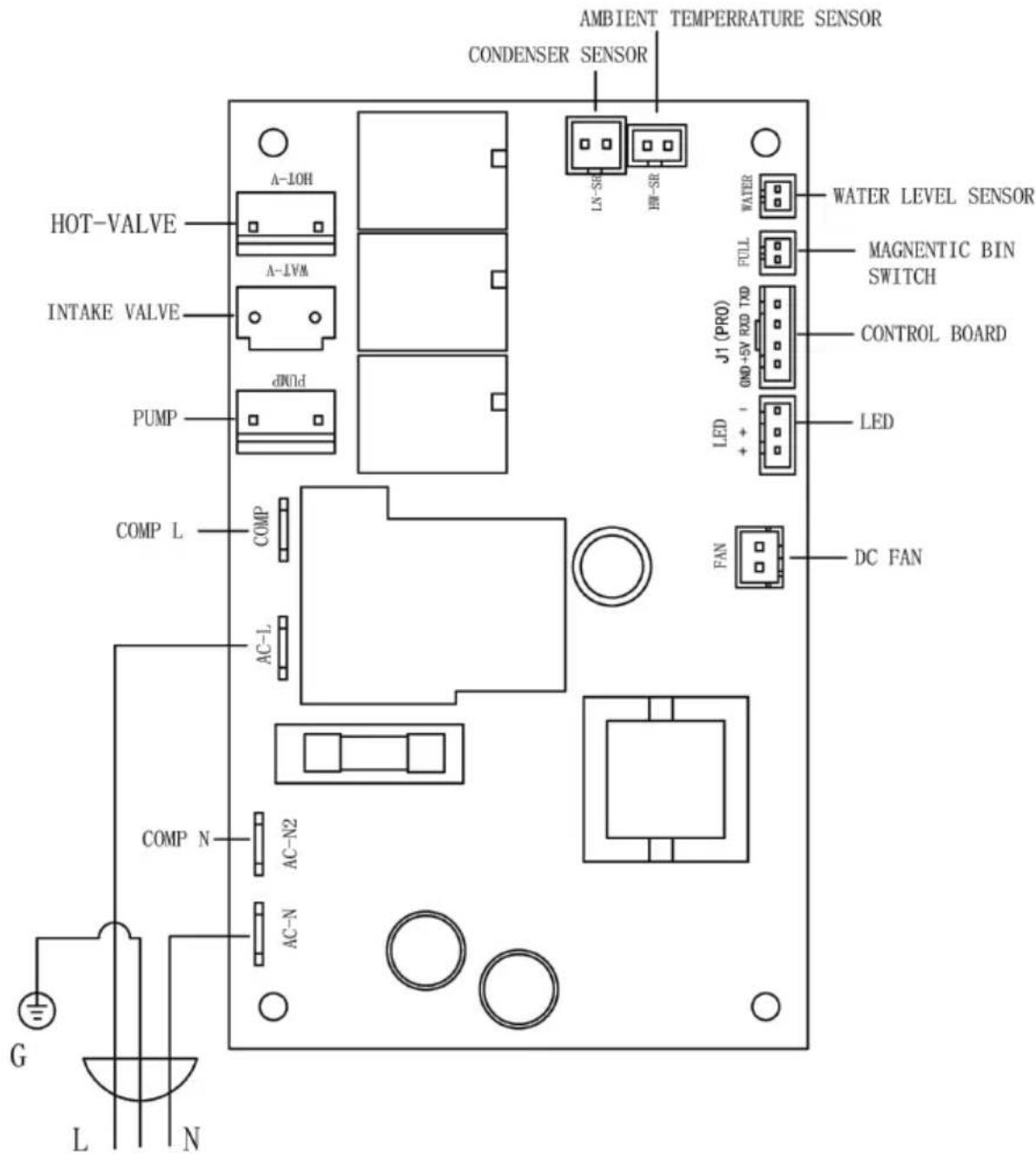

Schema elettrico

AMBIENT TEMPERATURE SENSOR CONDENSER SENSOR HOT-VALVE A-LOH A-LVM INTAKE VALVE dPUD PUMP COMP L COMP AC-L COMP N AC-N2 AC-N G L N LM-SR HR-SR WATER FULL J1 (PRO) ON+5V RXD TXD LED DC FAN MAGNENTIC BIN SWITCH CONTROL BOARD LED WATER LEVEL SENSOR

Diagramma esplosivo

1. Porta 2. Telaio della porta 3. Coperchio superiore 4. Pannello posteriore 5. Pannello frontale 6. Piastra frontale 7. Tabellone display 7. Serbatoio interno 9. Serbatoio dell'acqua

10. Stampo per ghiaccio 11. Galleggiante 12. Pompa 13. Compressore 14. Ventola CC 15. Condensatore 16. Scheda principale 17. Scatola della scheda principal 18. Piedini in gomma
